注塑模具验收流程

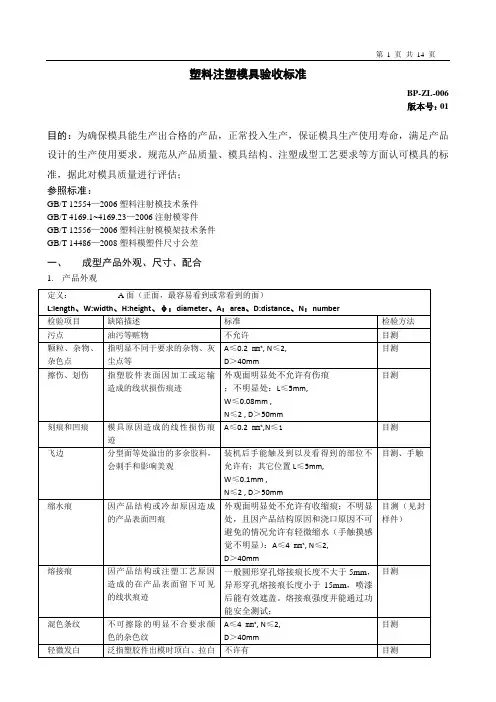

塑料注塑模具验收与标准
塑料注塑模具验收标准BP-ZL-006版本号：01目的：为确保模具能生产出合格的产品，正常投入生产，保证模具生产使用寿命，满足产品设计的生产使用要求。
规范从产品质量、模具结构、注塑成型工艺要求等方面认可模具的标准，据此对模具质量进行评估；参照标准：GB/T 12554—2006塑料注射模技术条件GB/T 4169.1~4169.23—2006注射模零件GB/T 12556—2006塑料注射模模架技术条件GB/T 14486—2008塑料模塑件尺寸公差一、成型产品外观、尺寸、配合1.产品外观二、模具外观1.模具铭牌内容完整，字符清晰，排列整齐。
2.铭牌应固定在模脚上靠近模板和基准角的地方。
铭牌固定可靠、不易剥落。
3.冷却水嘴应选用塑料块插水嘴，顾客另有要求的按要求。
4.冷却水嘴不应伸出模架表面。
5.冷却水嘴需加工沉孔，沉孔直径为25mm、30mm、35mm三种规格，孔口倒角，倒角应一致。
6.冷却水嘴应有进出标记。
7.标记英文字符和数字应大于5/6，位置在水嘴正下方10mm处，字迹应清晰、美观、整齐、间距均匀。
8.模具配件应不影响模具的吊装和存放。
安装时下方有外露的油缸、水嘴，预复位机构等，应有支撑腿保护。
9.支撑腿的安装应用螺钉穿过支撑腿固定在模架上，过长的支撑腿可用车加工外螺纹柱子紧固在模架上。
10.模具顶出孔尺寸应符合指定的注塑机要求，除小型模具外，不能只用一个中心顶出。
11.定位圈应固定可靠，圈直径为100mm、250mm两种，定位圈高出底板10~20mm。
顾客另有要求的除外。
12.模具外形尺寸应符合指定注塑机的要求。
13.安装有方向要求的模具应在前模板或后模板上用箭头标明安装方向，箭头旁应有“UP”字样，箭头和文字均为黄色，字高为50 mm。
14.模架表面不应有凹坑、锈迹、多余的吊环、进出水汽、油孔等以及影响外观的缺陷。
15.模具应便于吊装、运输，吊装时不得拆卸模具零部件，吊环不得与水嘴、油缸、预复位杆等干涉。
注塑模具的检验与验收
有限公司作业指导
注塑模具的检验与验收
目的：模具在完成装配后是否满足规定的技术要求，尚须按照模具验收技术条件进行试模，试模后模具是否合格，是最直得关心的一个问题，一般可按下列要求进行验收：
一. 塑件的质量检验
1. 1 塑件形状应完好无缺，其表面平滑光泽，不得出现各种成型缺陷。
1.2 顶杆顶出塑件时残留的凹凸痕不得太深，一般不得超过0。
5MM。
1.3 对产品进行全尺寸检验，所有尺寸必须基本符合图纸要求，关键尺寸应严要求在图纸标注的公差范围之内。
1. 4各分型面的飞边不得过大。
1.5为验证模具是否能稳定地生产出合格产品，每次试模的产品数量不得少于50模。
二. 模具的性能检验
由于模具是由许多零件组成，需要各零件协调而有效地工作，为此，必须作如下检验：
2.1 模具零件的材料、几何形状、尺寸精度、表面粗糙度值和热处理等是否符合图纸要求，所有表面都不允许有击伤、擦伤或细小裂纹。
2.2 型芯和型腔是否按规定要求进行热处理，各主要受力零件有足够的强度和钢度，在工作时不致产生变形。
2.3有斜导柱抽芯机构的模具，型芯滑块应运行平稳，动作起止位置正确，可保证模具稳定正常地工作，，滑块斜面与斜锲面应压紧，且有一定的预紧力。
2.4 嵌件安装方便、正确、可靠，在生产时不会对模具产生伤害。
2.5 模具各运动部件灵活平稳、动作协调、工作部分动作稳定可靠。
注塑换模工操作规程(3篇)
第1篇一、目的为确保注塑换模作业安全、高效、有序地进行，提高产品质量和生产效率，特制定本操作规程。
二、适用范围本规程适用于注塑车间所有换模作业。
三、操作流程1. 换模前准备（1）检查模具及设备是否完好，确认模具与设备型号相符。
（2）了解产品工艺要求，熟悉模具结构及换模注意事项。
（3）准备好换模所需工具，如吊车、扳手、螺丝刀、垫片等。
（4）确认设备处于安全状态，如液压系统、电气系统等。
2. 模具卸载（1）关闭注塑机电源，确保设备处于安全状态。
（2）使用吊车将模具从注塑机上卸下，注意安全，防止碰撞。
（3）检查模具是否损坏，如有损坏应及时更换。
3. 模具安装（1）将新模具吊至注塑机上方，确保模具位置正确。
（2）使用扳手、螺丝刀等工具，将模具固定在注塑机上，确保模具牢固。
（3）检查模具安装是否到位，如模具与设备间隙、模具导向等。
4. 模具调试（1）打开注塑机电源，进行设备预热。
（2）调整模具参数，如模厚、模温、锁模力等。
（3）进行试模，检查产品外观、尺寸、重量等是否符合要求。
（4）根据试模结果，调整模具参数，直至产品达到质量要求。
5. 模具维护（1）定期检查模具，确保模具无损坏、磨损等。
（2）清洗模具，去除模具上的残留物。
（3）对模具进行润滑，延长模具使用寿命。
四、注意事项1. 换模作业过程中，严格遵守安全操作规程，确保人身安全。
2. 注意观察设备运行状态，发现异常情况立即停机检查。
3. 模具吊装、安装过程中，确保模具平衡，防止碰撞。
4. 模具调试过程中，根据产品工艺要求，合理调整模具参数。
5. 模具维护时，注意保养模具，延长模具使用寿命。
五、责任1. 换模工负责换模作业的组织实施，确保换模作业安全、高效。
2. 设备操作工负责设备运行状态的监控，发现异常情况及时报告。
3. 质检员负责对换模后的产品进行检验，确保产品质量。
本规程自发布之日起实施，如有未尽事宜，可根据实际情况进行修改。
第2篇一、目的为确保注塑机换模操作的安全、高效、准确，特制定本操作规程。
注塑模具验收详细标准
注塑模具验收详细标准注塑厂搞质量管理的人都知道：注塑品的质量管理6分模具、3分工艺、1分管理，可见模具的好坏对注塑品质量的影响是至关重要的。
制造一套好的模具，不仅要有好的模具设计水平和精密的加工工艺，还离不开“标准”，不允许“差不多”概念的存在。
01模具外观1.模具铭牌内容完整，字符清晰，排列整齐。
2. 铭牌应固定在模脚上靠近模板和基准角的地方。
铭牌固定可靠、不易剥落。
3. 冷却水嘴应选用塑料块插水嘴，顾客另有要求的按要求。
4. 冷却水嘴不应伸出模架表面。
5. 冷却水嘴需加工沉孔，沉孔直径为25mm、30mm、35mm三种规格，孔口倒角，倒角应一致。
6. 冷却水嘴应有进出标记。
7. 标记英文字符和数字应大于5/6，位置在水嘴正下方10mm处，字迹应清晰、美观、整齐、间距均匀。
8. 模具配件应不影响模具的吊装和存放。
安装时下方有外露的油缸、水嘴，预复位机构等，应有支撑腿保护。
9. 支撑腿的安装应用螺钉穿过支撑腿固定在模架上，过长的支撑腿可用车加工外螺纹柱子紧固在模架上。
10. 模具顶出孔尺寸应符合指定的注塑机要求，除小型模具外，不能只用一个中心顶出。
11. 定位圈应固定可靠，圈直径为100mm、250mm两种，定位圈高出底板10~20mm。
顾客另有要求的除外。
12. 模具外形尺寸应符合指定注塑机的要求。
13. 安装有方向要求的模具应在前模板或后模板上用箭头标明安装方向，箭头旁应有“UP”字样，箭头和文字均为黄色，字高为50 mm。
14. 模架表面不应有凹坑、锈迹、多余的吊环、进出水汽、油孔等以及影响外观的缺陷。
15. 模具应便于吊装、运输，吊装时不得拆卸模具零部件，吊环不得与水嘴、油缸、预复位杆等干涉。
02模具材料和硬度1. 模具模架应选用符合标准的标准模架。
2. 模具成型零件和浇注系统（型芯、动定模镶块、活动镶块、分流锥、推杆、浇口套）材料采用性能高于40Cr以上的材料。
3. 成型对模具易腐蚀的塑料时，成型零件应采用耐腐蚀材料制作，或其成型面应采取防腐蚀措施。
注塑模具设计制作规范方案和验收标准表
模具名称：模穴数：型腔表面处理：产品材料：签名：年月日浇口及模胚制作参考标准常见浇口尺寸基本设计原则推荐如下：1. 点浇口：2. 扇形浇口：3. 潜伏式浇口：4. 边缘浇口：5. 凸耳浇口：W = 浇口宽度( mm )A = 型腔表面积( mm2 )n = 材料常数material constant 0.6 for PE, PS0.7 for POM, PC, PP0.8 for CA, PMMA, PA0.9 for PVCh = 浇口厚度t = 零件壁厚6. 重叠式浇口：W=w= 浇口宽度 [mm]A= 型腔表面积[ mm2 ]n= 材料常数0.6 for PE, PS0.7 for POM, PC, PP0.8 for CA, PMMA, PA0.9 for PVC浇口厚度= nt浇口长度L1 = 0.5~0.75 L2 = h+( w/2 )t= 零件壁厚模架尺寸选择参考标准一、注塑类模具镶块式模具的模架与镶件大小的选择，可参考下面的数据：图4-146 模架尺寸的确定“A”—表示镶件侧边到模板侧边的距离；“B”—表示定模镶件底部到定模板底面的距离；“C”—表示动模镶件底部到动模板底面的距离；“D”—表示产品到镶件侧边的距离；“E”—表示产品最高点到镶件底部的距离；“H”—表示动模支承板的厚度（当模架为A型时）“X”—表示产品高度。
以上数据，仅作为一般性结构塑件摸架参考，对于特珠的塑件应注意以下几点：①当产品高度过高时（产品高度X≥D），应适当加大“D”，加大值ΔD=（X-D）/2；②有时为了冷却水道的需要对镶件的尺寸做以调整，以达到较好冷却效果；③结构复杂需做特殊分型或顶出机构,或有侧向分型结构需做滑块时,应根据不同情况适当调整镶件和模架的大小以及各摸板厚度，以保证模架的强度。
④垫块高度的确定：垫块的高度应保证足够的顶出行程，然后留出一定的余量（5-10mm），以保证完全顶出时，⑤模架整体结构的确定：在基本选定模架之后，应对模架整体结构进行校核，看所确定的模架是否合适所选定或客户给定的注塑机，包括模架外形的大小、厚度、最大开模行程、顶出方式和顶出行程等，最后模架的整体尺寸以5mm为单位（例如计算所得模架尺寸为：232mm*253mm*186mm，那么实际应该取：235mm*255mm*190mm）。

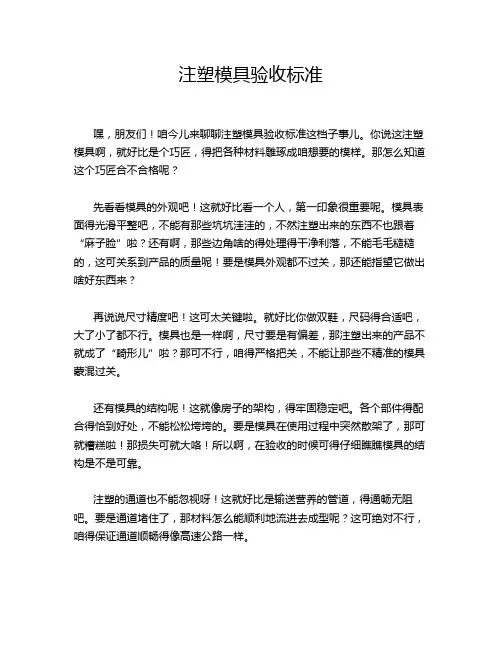

注塑模具验收标准
注塑模具验收标准嘿，朋友们！咱今儿来聊聊注塑模具验收标准这档子事儿。
你说这注塑模具啊，就好比是个巧匠，得把各种材料雕琢成咱想要的模样。
那怎么知道这个巧匠合不合格呢？先看看模具的外观吧！这就好比看一个人，第一印象很重要呢。
模具表面得光滑平整吧，不能有那些坑坑洼洼的，不然注塑出来的东西不也跟着“麻子脸”啦？还有啊，那些边角啥的得处理得干净利落，不能毛毛糙糙的，这可关系到产品的质量呢！要是模具外观都不过关，那还能指望它做出啥好东西来？再说说尺寸精度吧！这可太关键啦。
就好比你做双鞋，尺码得合适吧，大了小了都不行。
模具也是一样啊，尺寸要是有偏差，那注塑出来的产品不就成了“畸形儿”啦？那可不行，咱得严格把关，不能让那些不精准的模具蒙混过关。
还有模具的结构呢！这就像房子的架构，得牢固稳定吧。
各个部件得配合得恰到好处，不能松松垮垮的。
要是模具在使用过程中突然散架了，那可就糟糕啦！那损失可就大咯！所以啊，在验收的时候可得仔细瞧瞧模具的结构是不是可靠。
注塑的通道也不能忽视呀！这就好比是输送营养的管道，得通畅无阻吧。
要是通道堵住了，那材料怎么能顺利地流进去成型呢？这可绝对不行，咱得保证通道顺畅得像高速公路一样。
再想想，模具的冷却系统也很重要呢！就像人热了要降温一样，模具在工作过程中也会产生热量呀，得有个好的冷却系统来给它降降温，不然模具热坏了可咋办？那生产不就停滞啦？咱验收的时候可得多长几个心眼儿，不能马马虎虎的。
这可是关系到产品质量和生产效率的大事儿呢！你想想，要是因为模具验收不严格，导致生产出来一堆次品，那不是浪费时间又浪费钱嘛！咱可不能干这种傻事儿。
总之呢，注塑模具验收标准可不是闹着玩的，咱得认真对待，严格把关。
只有这样，才能保证生产出高质量的产品，让咱的企业在市场上有竞争力呀！别小看了这模具验收，它可关系着咱的饭碗呢！大家说是不是这个理儿呀？。
最全面的注塑模具验收检验标准
最全面的注塑模具验收检验标准一、成型产品外观、尺寸、配合1、产品表面不允许缺陷：缺料、烧焦、顶白、白线、披峰、起泡、拉白（或拉裂、拉断）、烘印、皱纹。
2.、熔接痕：一般圆形穿孔熔接痕长度不大于5mm，异形穿孔熔接痕长度小于15mm，熔接痕强度并能通过功能安全测试。
3、收缩：外观面明显处不允许有收缩，不明显处允许有轻微缩水（手感不到凹痕）。
4、一般小型产品平面不平度小于0.3mm，有装配要求的需保证装配要求。
5、外观明显处不能有气纹、料花，产品一般不能有气泡。
6、产品的几何形状，尺寸大小精度应符合正式有效的开模图纸（或3D文件）要求，产品公差需根据公差原则，轴类尺寸公差为负公差，孔类尺寸公差为正公差，顾客有要求的按要求。
7、产品壁厚：产品壁厚一般要求做到平均壁厚，非平均壁厚应符合图纸要求，公差根据模具特性应做到-0.1mm。
8、产品配合：面壳底壳配合：表面错位小于0.1mm，不能有刮手现象，有配合要求的孔、轴、面要保证配合间隔和使用要求。
二、模具外观1、模具铭牌内容完整，字符清晰，排列整齐。
2、铭牌应固定在模脚上靠近模板和基准角的地方。
铭牌固定可靠、不易剥落。
3、冷却水嘴应选用塑料块插水嘴，顾客另有要求的按要求。
4、冷却水嘴不应伸出模架表面5、冷却水嘴需加工沉孔，沉孔直径为25mm、30mm、35mm三种规格，孔口倒角，倒角应一致6、冷却水嘴应有进出标记7、标记英文字符和数字应大于58、位置在水嘴正下方10mm处，字迹应清晰、美观、整齐、间距均匀。
9、模具配件应不影响模具的吊装和存放。
安装时下方有外露的油缸、水嘴，预复位机构等，应有支撑腿保护。
10、支撑腿的安装应用螺钉穿过支撑腿固定在模架上，过长的支撑腿可用车加工外螺纹柱子紧固在模架上。
11、模具顶出孔尺寸应符合指定的注塑机要求，除小型模具外，不能只用一个中心顶出。
12、定位圈应固定可靠，圈直径为100mm、250mm两种，定位圈高出底板10~20mm。
注塑件检验标准
注塑：注塑是一种工业产品生产造型的方法。
产品通常使用橡胶注塑和塑料注塑。
注塑还可分注塑成型模压法和压铸法。
注射成型机（简称注射机或注塑机）是将热塑性塑料或热固性料利用塑料成型模具制成各种形状的塑料制品的主要成型设备，注射成型是通过注塑机和模具来实现的。
注塑件：注塑件是指由注塑机生产的各种注塑产品统称注塑件，包括各种包装，零件等。
主要是由聚乙烯或聚丙烯等材料并添加了多种有机溶剂后制成的。
注塑模具验收标准：注塑模具验收标准，是从模具结构、胶件质量及注塑成型工艺要求三方面认可模具的标准简介：据此对模具质量进行评估、打分，望不断提高模具质量；确保模具能正常投入生产，并生产出合格质量的胶件，满足产品设计的要求。
结构部分：一、模具材料1、模胚各板材所用钢质不低于1050钢。
（相当于日本王牌钢）2、胚司、边钉、回钉、中托司、中托边所用材料表面硬度不低于HRC60。
3、啤ABS、HIPS料前模及前模镶件，用超级P20钢材（如718、M238等）。
后模用一般P20钢材（如MUP、M202等），后模镶件用1050～1055钢或材质更好的钢材。
4、啤PC、POM、PE等腐蚀性材料前后模及其镶件均需用420钢材（如S136、M300、M310等）。
5、啤镜面模具所用钢材为420钢材（如S136、M300、M310等）。
6、斜顶、摆杆表面硬度不少于HRC35，推板表面硬度不少于HRC28。
7、如果客户指定应使用模具钢材时，模厂应满足客户要求。
二、模具应具备结构1、模具标识：模胚外应按客户要求打上文字。
模胚内按客户指定位置打上P/N号、胶件牌号，一模多腔应打上模腔号，多镶件应按设计要求打上镶件编号。
2、模具应安装合适的法兰圈，并开标准码模坑。
3、三板模应安装扣锁并加锁钉，以及应安装拉料钩及水口板，先开弹圈。
4、模具底板应开合格的顶棍孔，孔位置应符合顶出平衡要求。
5、模具顶针板应装复位弹簧，合模时，前模板应先接触回针，否则模具应先安装复位机构（有行位结构的另行要求）。
塑料注塑模具验收标准
塑料注塑模具验收标准
塑料注塑模具是制造塑料制品的重要工具，其质量直接影响着最终产品的质量。
因此，对于塑料注塑模具的验收标准非常重要。
下面将介绍一些常见的塑料注塑模具验收标准，希望能对大家有所帮助。
首先，对于塑料注塑模具的外观质量要求。
验收时应该对模具的外观进行全面
检查，包括模具表面的平整度、光洁度、无划痕、无氧化斑点等。
同时需要检查模具的尺寸精度和表面粗糙度，确保符合要求。
其次，对于模具的材料要求。
模具的材料应该符合国家标准，具有足够的硬度
和耐磨性，能够满足长期使用的需求。
同时，模具的材料应该具有良好的导热性能，能够保证塑料材料在注塑过程中均匀加热，避免产生热应力。
再次，对于模具的结构要求。
模具的结构应该合理，能够满足产品的成型要求，并且易于拆卸和维护。
模具的冷却系统设计应合理，确保塑料材料能够快速冷却固化，提高生产效率并保证产品质量。
最后，对于模具的性能要求。
模具在使用过程中应该具有稳定的性能，能够保
证产品的一致性和稳定性。
模具的寿命应该长，能够满足大批量生产的需求。
总的来说，塑料注塑模具验收标准应该是全面的，包括外观质量、材料要求、
结构要求和性能要求等方面。
只有严格按照验收标准进行检查，才能保证模具的质量和稳定性，提高生产效率，降低生产成本。
希望以上内容能够对大家在塑料注塑模具验收中有所帮助，谢谢！。
注塑模具验收标准
执行步骤
一.新模验收，按（塑料模具质量验收鉴定报告）验收，并确认
1.定位圈标准 2.运水标准 3.顶针保护开关标准
1，试模时要以自动生产 状态验证。
4.模号雕刻/铭牌标准
2，试模异常时，注塑技
5.吊环孔标准
术人员需参与提供可量
6.模具防弹片标准 7.模胚要倒角
产解决方案。
8.垃圾钉标准 9.表面油蓝漆
1.模具铭牌上标识模具尺寸， 机台吨位，用料，腔数，产 品编号，产品名称等 2.热流道模具需标识组别,快 速识别.
5.吊环孔标准
吊环孔的位置应方便，安 全，平稳地吊起模具！
孔要倒角好，方便快捷装 吊环。
每块模板都要 做吊装螺丝孔
应在这俩个位 置设吊环孔。
6.防弹片标准
1.所有的模 具必须有防 弹片。 2.防弹片必 须装在模具 正面上方。
7.模胚要倒角
1.所有的模 具边沿要倒 角. 2.模板间要 有撬模角。
8.垃圾钉标准
顶针板后 要按尺寸 大小装相 应的垃圾 钉
9.表面油蓝漆
表面油蓝漆 （码模面不可
油漆）
灌咀，缩短 水口，深入 接近产品！
模具验收标准
其它项目按:（塑 料模具质量验收 鉴定报告） 验收。
XX的前进需要大家共同的努力, XX的发展离不开前端的点滴执行！
注塑模具验收标准
生产模具验收外观标准
1.定位圈标准 2.运水标准 3.顶针保护开关标准 4. 模号雕刻/铭牌标准 5.吊环孔标准 6.模具防弹片标准 7.模胚要倒角 8.垃圾钉标准 9.表面油蓝漆
1.定位圈标准
本厂直径规格： 124.8MM， 159.8MM
1.所有新模具必须有定 位圈。新模量产时，如 没有，不准量产！！
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注塑模具验收流程
目的：
规范新模具及模具修改后的验收操作，提高模具验收的质量，使模具能尽快投入正常生产。
范围：
适用于注塑模具和模具修改后的验收。
职责：
技术部：
1) 新产品：负责新产品（注塑模）开发，确保模具能正常投产，并协助分厂解决相关技术问题，在模具投产期，必须确保产品结构合格，符合生产要求，确认合格后要求在实物样签名确认，并出相关技术文件指导分厂生产；
2) 改模：根据分厂或客户提出的改模建议，做出合理评估，对模具进行设计更改，完成后需对改模后的产品进行确认，合格后要求在实物样签名确认，并发相关技术文件指导分厂生产。
供应部：
1) 对新开模具开发及改模模具进度进行跟踪，负责信息交流及传递。
2) 新开模具在调回配件分厂前，要求厂家首先提供产品尺寸检测报告与实物样交品质部进检检测，完成后再交技术部与品质部（外观组）确认，确认合格后负责人要求在实物上封上合格样，没有合格样件及尺寸检测报告不得交付。
3) 对于需设计变更的注塑模具，外协模具厂需根据技术部设计变更要求，对模具进行更改，改模合格后需提供改模后的样件及尺寸报告技术部及品质部（外观组）确认，确认合格后需在实物样件上签名确认，确认合格方可通知模具厂将模具调回配件分厂。
品质部：
1) 对于新开发的产品进检需根据技术部的最新产品图纸对产品的尺寸进行检测，并记录相关数据；
2) 外观组需根据供应商提供的产品，对其外观进行确认，合格后要求在实物上签名；
工艺部：
协助分厂解决生产过程中的工艺问题；
配件分厂：
1) 负责接收符合移交条件的注塑模具；
2) 对符合移交条件的注塑模进行试模验证，验证合格后送样技术部及品质部重新确认结构外观，合格后负责人需在产品上签名确认，分厂方可安排生产；
3) 跟进新模具试模到验收过程中的生产状态，；
4) 协助研发部与工艺部对新模具使用过程中产生的问题提供合理建议；
5) 执行办理新模具的移交验收事项。
程序
新模具验收流程：
1) A级客户群，通常是指有指定产品验证要求的客户,模具制作完成、试模结束，样品经双方确认后，合格后，封实物合格样，配件分厂确认模具本身没什么问题后，生产模数达20000模次后，配件分厂给予验收，提供模具验收单。
2) B级客户群，通常是指客户对产品对产品验证无指定要求的，相关质量可按现有品质要求确认，确认合格后，封封实物合格样，配件分厂确认模具本身没什么问题后，生产模数达20000模次后，配件分厂给予验收，提供模具验收单。
维修模具流程：
v1.0 可编辑可修改1) 对于已经验收后的模具，如因人为操作不当而损坏模具，原则上由使用方自行维修，当使用方无能力维修时，由使用方提出申请，委托供应商维修。
2) 对于已经验收后的模具，正常操作模具出现异常或损坏，由厂家负责维修。
（以模具验收之日起3个月之内）
改模流程：
1) 因客户需求改变产品结构尺寸或分厂在使用时提出改变产品结构尺寸，由技术部评估可行后，发改模单供应部，由供应部通知分厂，分厂回复供应部调模时间，再由供应部通知模具供应商安排拉模。
2) 改模完成后，由配件分厂安排试模验证，并送技术部评估确认，评估确认合格后，封实物样，并下发技术部文件指导分厂生产，分厂方可安排生产。
试模流程：
模具试模前
公司内部模具按以下程序执行：
1) 新模模具试模由模具制造厂提前3天通知配件分厂新产品工艺；
2) 新产品工艺每周一发布下一周试模计划，特殊情况另作安排，配件分厂生产科在收到试模计划后，要求安排机台给予试模。
3) 配件分在安排好机台后提前一天通知模具厂，模具厂安排人员试模，新产品工艺做好根进，并记录相关问题。
外协制作模具按以下程序执行:
1) 模具制作商在交付模具前，要求进行试模打样，并提供相关尺寸检测报告；
2) 技术部首先对试模打样的样品进行相关尺寸进行核实，当结构尺寸检测符合要求后，将产品交品质部并对外观的进行检测，如有必要还应做功能性测试；
3) 在符合结构与外观的前提下，模具制作商方可将模具寄回；寄回模具前，模具
制作商必须提前2-3天通知相关负责人，以便我们好提前做安排，模具到达公司后，配件分厂进行需在7个工作日完成试模等验证工作。
试模后：
1) 配件分厂及样品交技术部，技术部就此次打样的样品进行初步外观属性及尺寸的判断，如外观属性及尺寸基本符合产品标准或需要做其它相关测试，则填写《样品检测单》；
2) 对于新产品，如客户要求送样，配件分厂需重新提供产品于业务员，再提供样件前首先对产品进行自检，在产品符合初步外观、尺寸要求后，方能提供给业务员送样。
试产：
1) 对于新产品，由于订单紧急，且模具还未进入试产阶段或者产品外观等仍然存在某些轻微缺陷，配件分厂需送样交品质评估确认，是否可以生产，确认结果后，新产品工艺应该第一时间通知各部门相关人员。
生产结束后，配件分厂需通知供应部负责人，供应部安排模具制造商将模具拉回整改，并与模具制造商进行协商沟通，确认整改时间，要求在规定时间内对模具进行维修。
2) 模具准备第一次试产时，模具制造商需安排技术人员现场跟进，当模具试产阶段、出现模具本身运行等问题时，模具制造商能更好的解决相关问题。
试产结束后，现场工艺将模具试产相关情况记录在《模具试制单》中，同时记录工艺参数。
3) 分厂在生产或二次加工存在难度或合格率较低情况下，分厂可拒绝生产，模具厂需第一时间处理异常问题；
4) 当质检科及品质部对模具运行或产品质量判断为不合格时，配件分厂工艺需组织品质部、技术部、销售部就产品的接受程度进行协商，判断模具试产阶段是否成功，若结果判定为不合格，模具供应商就要对模具相关问题进行整改，直到模具试
产合格。
