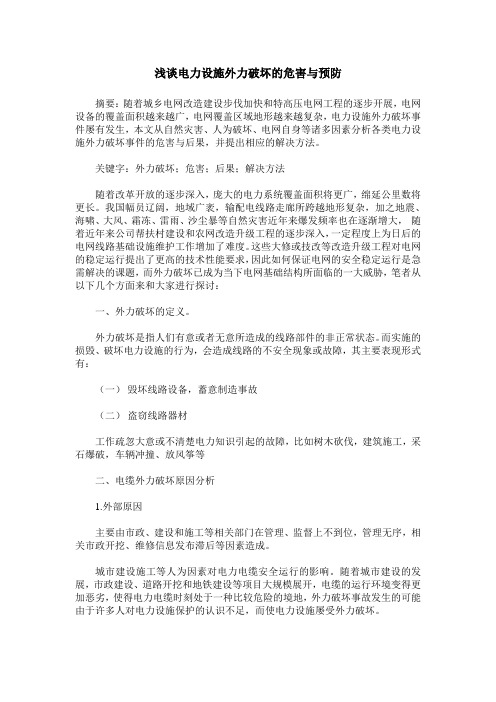

浅谈电力设施外力破坏的危害与预防
浅谈电力设施外力破坏的危害与预防摘要：随着城乡电网改造建设步伐加快和特高压电网工程的逐步开展，电网设备的覆盖面积越来越广，电网覆盖区域地形越来越复杂，电力设施外力破坏事件屡有发生，本文从自然灾害、人为破坏、电网自身等诸多因素分析各类电力设施外力破坏事件的危害与后果，并提出相应的解决方法。
关键字：外力破坏；危害；后果；解决方法随着改革开放的逐步深入，庞大的电力系统覆盖面积将更广，绵延公里数将更长。
我国幅员辽阔，地域广袤，输配电线路走廊所跨越地形复杂，加之地震、海啸、大风、霜冻、雷雨、沙尘暴等自然灾害近年来爆发频率也在逐渐增大，随着近年来公司帮扶村建设和农网改造升级工程的逐步深入，一定程度上为日后的电网线路基础设施维护工作增加了难度。
这些大修或技改等改造升级工程对电网的稳定运行提出了更高的技术性能要求，因此如何保证电网的安全稳定运行是急需解决的课题，而外力破坏已成为当下电网基础结构所面临的一大威胁，笔者从以下几个方面来和大家进行探讨：一、外力破坏的定义。
外力破坏是指人们有意或者无意所造成的线路部件的非正常状态。
而实施的损毁、破坏电力设施的行为，会造成线路的不安全现象或故障，其主要表现形式有：（一）毁坏线路设备，蓄意制造事故（二）盗窃线路器材工作疏忽大意或不清楚电力知识引起的故障，比如树木砍伐，建筑施工，采石爆破，车辆冲撞、放风筝等二、电缆外力破坏原因分析1.外部原因主要由市政、建设和施工等相关部门在管理、监督上不到位，管理无序，相关市政开挖、维修信息发布滞后等因素造成。
城市建设施工等人为因素对电力电缆安全运行的影响。
随着城市建设的发展，市政建设、道路开挖和地铁建设等项目大规模展开，电缆的运行环境变得更加恶劣，使得电力电缆时刻处于一种比较危险的境地，外力破坏事故发生的可能由于许多人对电力设施保护的认识不足，而使电力设施屡受外力破坏。
外力损坏电缆的事故大多是因各种市政施工造成的，而这些施工大多会在市政公布的各种开挖、维修信息中有所体现，但是，往往几天后才能得到这些信息，而这几天的盲点恰恰就是外力破坏发生的因素之一，特别是那些只管施工的工程，将给电缆的安全运行带来极大的隐患。

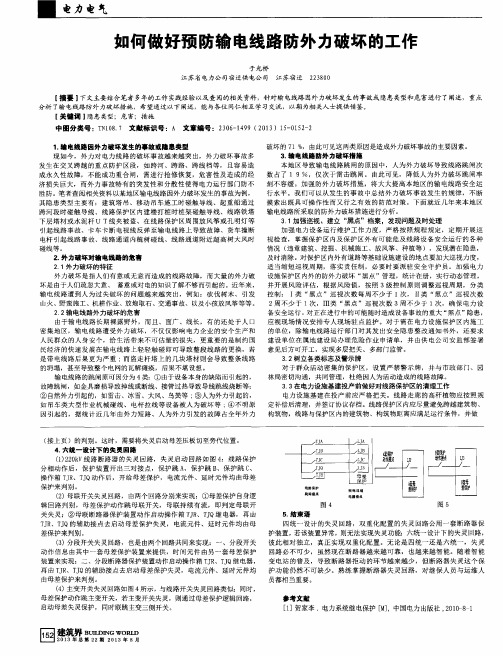

如何做好预防输电线路防外力破坏的工作
如何做好预 防输 电线路 防外 力破坏 的工作
于光桥
江 苏 省 电力公 司 宿 迁 供 电 公 司 江 苏 宿 迁
２ ２ ３ ８ ０ ０
【 摘要 】 下文主要结合 笔者 多年的工作实践经验以及查 阅的相 关资料 ，针对 输电线路 因外 力破坏发生 的事故 或 隐患类型和危 害进行 了阐述，重点 分析 了 输 电线路 防外 力破坏措施 ，希 望通过 以下 阐述 ，能与各位 同仁相互学 习交流 ，以期为相 关人士提供借鉴 。 【 关键词 １ 隐患类型；危害；措施 中圈分 类号 ：Ｔ Ｎ １ ０ ８ ． ７ 文 献标 识号 ：Ａ 文章 编号 ：２ ３ ０ ６ — １ ４ ９ ９（ ２ ０ １ ３ ）１ ５ － ０ １ ５ ２ — ２
１ ． 输电线路 因外 力破坏发生 的事故或隐患类型 现如今 ，外力对 电力 线路的破坏 事故越来越 突 出，外 力破 坏事故 多 发生在 交叉跨 越的重 点防护 区段 ，如跨河 、跨路 、跨线档 等，且容 易造 成永 久性故 障，不能成功 重合 闸，需进 行抢修恢 复，危害 性及造成 的经 济损 失巨大 ，而外 力事故特有 的突发性 和分散性使 得 电力运 行部 门防不 胜防 。 笔者查 阅相关资料 以某地区输 电线路因外力破坏发生的事故为例， 其 隐患类型 主要有 ：建筑 塔 吊、移动 吊车施工 时碰触导 线、起重船通 过 跨河 段时碰触 导线 、线路 保护 区内建楼打桩 时桩架碰触 导线、线路 铁塔
破坏的 ７ １％ ， 由此可见这两类原因是造成外力破坏事故的主要因素 。 ３ ． 输 电线路 防外 力破坏措施 本地 区导致输 电线路跳 闸的原因 中，人 为外力破坏 导致线路 跳闸次 数 占了 １ ９ ，仅 次于雷 击跳 闸。由此可见 ，降低人为 外力破坏 跳 闸率
输电线路防外力破坏措施及对策
点 进 行 分 析 ． 出相 应 的 一 些 有 益 的 措 施 和 对 策 。 提
【 键 词 】 输 电线路 外 力破 坏 措 施 及 对策 关
２０ ０ ３年 ９ 月 ２ 日 ． ０ Ｋ 天 平 二 线 ０ ８塔 因 地 方 政 府 扩 建 新 严 重 危 害 了 人 民 群 众 的 生 活 和 社 会 的 安 定 团 结 。 如 ２ ０ ５ ５０ Ｖ ４ ０ ０年 ｌ ２月 ５ ５０ Ｖ ０ １号 耐 张 塔 引 流 线 被 盗 ，Ｏ ６年 ６月 １ 日 ５ ｏ Ｖ ２ｏ ９ ｏｋ 公 路 （ 林 ～者 保 公 路 ） ， 蛮 施 工 严 重 破 坏 山 体 原 状 土 ， 致 铁 塔 日￣ ０ Ｋ 贵 广 ０ ７ 隆 时 野 导
Ｂ腿角 近 ３０ ０ ｍ２的 山 体 滑 坡 ， 使 输 电 线 路 被 迫 改 塔 ， 成 直 接 损 失 安 天 线 在 叮 过 程 中 发 生 ２ ３ ２ ８号 塔 之 间 ２ 致 造 ｒ接 ４—４ １个 间 隔 棒 被 盗 ，４ ２８
和 送 电 损 失 ２ ０多 万 元 。 ２ ０ ０ ０ ７年 ４ 月 ２ 日 ，０ Ｋ 马 百 线 ０ ９号 塔 号 塔 被 盗 塔 材 １ ３ ５０ Ｖ ３ Ｏ块 等 情 况 。 附 近 由 于 农 民 烧 山 开 荒 ． 成 线 路 导 线 对 地 放 电 ， 致 线 路 Ａ 相 故 造 导 障 跳 闸 。 ０ ７年 ３月 ２ ０ Ｖ 天 马 一 线 １ —１ ２０ ２Ｋ ２ ８号 塔 连 续 ７基 接 地 引 下
１ 外 力 破 坏 对 输 电 线 路 的 危 害
１ １外 力 破 坏 的 特 征ห้องสมุดไป่ตู้ ．
２ ３ 宣 传 力 度 不 够 ． 行 法 律 、 规 不 全 ， 乏 专 业 执 法 队 伍 ． 现 法 缺

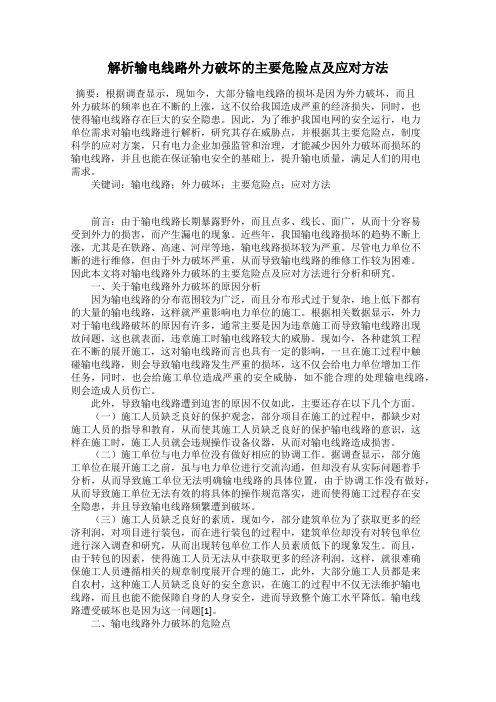

解析输电线路外力破坏的主要危险点及应对方法
解析输电线路外力破坏的主要危险点及应对方法摘要：根据调查显示，现如今，大部分输电线路的损坏是因为外力破坏，而且外力破坏的频率也在不断的上涨，这不仅给我国造成严重的经济损失，同时，也使得输电线路存在巨大的安全隐患。
因此，为了维护我国电网的安全运行，电力单位需求对输电线路进行解析，研究其存在威胁点，并根据其主要危险点，制度科学的应对方案，只有电力企业加强监管和治理，才能减少因外力破坏而损坏的输电线路，并且也能在保证输电安全的基础上，提升输电质量，满足人们的用电需求。
关键词：输电线路；外力破坏；主要危险点；应对方法前言：由于输电线路长期暴露野外，而且点多、线长、面广，从而十分容易受到外力的损害，而产生漏电的现象。
近些年，我国输电线路损坏的趋势不断上涨，尤其是在铁路、高速、河岸等地，输电线路损坏较为严重。
尽管电力单位不断的进行维修，但由于外力破坏严重，从而导致输电线路的维修工作较为困难。
因此本文将对输电线路外力破坏的主要危险点及应对方法进行分析和研究。
一、关于输电线路外力破坏的原因分析因为输电线路的分布范围较为广泛，而且分布形式过于复杂，地上低下都有的大量的输电线路，这样就严重影响电力单位的施工。
根据相关数据显示，外力对于输电线路破坏的原因有许多，通常主要是因为违章施工而导致输电线路出现故问题，这也就表面，违章施工时输电线路较大的威胁。
现如今，各种建筑工程在不断的展开施工，这对输电线路而言也具有一定的影响，一旦在施工过程中触碰输电线路，则会导致输电线路发生严重的损坏，这不仅会给电力单位增加工作任务，同时，也会给施工单位造成严重的安全威胁，如不能合理的处理输电线路，则会造成人员伤亡。
此外，导致输电线路遭到迫害的原因不仅如此，主要还存在以下几个方面。
（一）施工人员缺乏良好的保护观念，部分项目在施工的过程中，都缺少对施工人员的指导和教育，从而使其施工人员缺乏良好的保护输电线路的意识，这样在施工时，施工人员就会违规操作设备仪器，从而对输电线路造成损害。

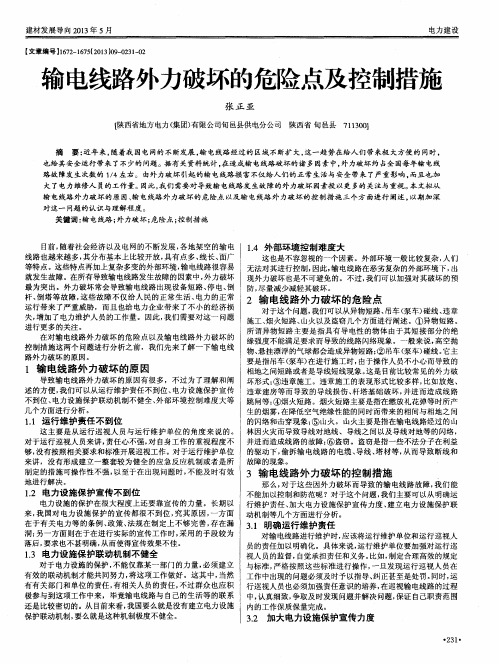

输电线路外力破坏的危险点及控制措施
１ ． ４ 外 部 环境控 制难 度大
这也是不容忽视 的一个 因素 。外部环境 一般 比较 复杂， 人们 无法对其进行控制， 因此 ， 输 电线路在恶劣复杂的外部环境 下， 出 现外 力破坏也是不可避免的。不过 ， 我们可以加强对其破坏 的预 防， 尽 量 减 少 减轻 其 破 坏 。
２ 输 电线路外力破坏 的危 险点
１ ． ２ 电力设 施保 护宣传 不 到位
１ ． １ 运 行维 护责 任不 到位
这 主要是从运行 巡视人员与运行 维护单 位的角度 来说 的。 对于运行巡视 人员来讲 ， 责任心不强 ， 对 自身工作的重视程度不 够， 没有按照相关要求和标准开展巡视工作。对 于运 行维护单位 来讲 ，没 有形 成建立一整套较为健全 的应 急反应机 制或者是所 制定的措 施可操 作性不强， 以至于在出现问题时 ， 不能及时有效
３ 输电线路外力破坏的控制线路故 障， 我们 能
不 能 加 以控制 和 防 范呢 ？对 于 这 个 问 题 ， 我 们 主 要 可 以 从 明 确运 电力设施 的保护在很大程度上还要靠宣传 的力量。长期 以 行维护责任 、 加大 电力设施保护宣 传力度 、 建立电力设施保护联 来， 我 国对 电力设施 保护的宣传 都很不到位 ， 究其 原因， 一方面 动机制等几个方面进行分析。 在于有关 电力等的条例 、 政策 、 法规在制 定上不够 完善 ， 存在漏 ３ ． １ 明确 运行 维 护责任 洞； 另一方面则在于在进行实际的宣传工作时， 采用 的手段较为 对 输 电线 路 进 行 维 护 时 ， 应 该 将运 行 维护 单位 和 运 行 巡 视人 落后 ， 要求也不甚 明确 ， 从而使得宣传效果不佳 。 员的责任 加以明确化 。具体来说， 运行维护单位要 加强对运行巡
浅谈输电线路外力破坏及防控措施
浅谈输电线路外力破坏及防控措施随着我国经济发展速度的加快，对供电安全性和稳定性要求越来越高，输电线路分布区域广、传输距离长、地形条件复杂，各种违章施工或盗窃塔材等外力破坏引起的输电线路故障时有发生。
文章对当前输电线路外力破坏类型及主要原因进行了分析并提出防控措施。
标签：输电线路；外力破坏；预防措施由于输电线路分布范围广，传输距离长，运行人员难以同时将整条线路情况及时掌握，且近年来，随着城市建设发展速度的加快，各种违法、违章行为造成的输电线路设备短路、倒杆、跳闸停电等事故层出不穷，在给供电企业造成巨额经济损失的同时，对人们生命财产安全也造成极大的威胁，分析外力破坏发生原因，提出预防措施，尤为重要。
1 外力破坏故障类型由工作实践可知，外力导致输电线路受到破坏的类型主要包括异物短路、违章施工、烟火短路、山火、盗窃及施工车辆碰线等。
其中异物短路主要是在相间或相地之间连接了具有导电性的特体，或者短接部分空气间隙后降低了绝缘强度，线路发生闪络。
一般情况下，异物短路主要来自于高空抛物、漂浮悬挂物等。
吊车（泵车）碰线：指吊车（泵车）在线路旁边施工时，在转臂或起吊移动过程中对导线距离过近，造成相地之间短路或导线断线，这是当前最主要的外力破坏故障形式。
违章施工：指因放炮、违章建房等现场施工原因导致某些导电物体与导线之间的安全距离过近，或直接造成导线损伤、危及杆塔基础，造成线路跳闸，违章施工的具体表现形式具有多样性。
烟火短路：指在放礼花弹等烟火时产生的烟雾使得空气绝缘性能下降，导致线路相间或相地之间发生击穿；此外，礼花弹弹出的锡纸彩带，也可能造成相间或相地之间闪络。
山火：指由输电线路附近所发生的山林火灾导致导线周围的空气电离或充满携带大量导电物质的烟雾，导致的空气绝缘性能下降，发生导线对地线、导线之间或导线对地闪络，造成的线路故障。
盗窃：指由个别不法分子偷拆输电线路塔材、拉线、UT线夹，偷割导线、电缆等导致线路倒杆（塔）断线，造成的线路故障。
输电线路运行过程中防外力破坏的措施
输电线路运行过程中防外力破坏的措施摘要：外力破坏是输电线路故障的重要原因之一，本文有针对性地提出了防外力破坏的措施，希望可以降低输电线路的故障概率。
关键词：输电线路；外力破坏；故障概率输电线路是在电网的重要组成部分，但是由于输电线路处于特殊的地理位置和外部环境，覆盖面积广、线路多杂、杆塔点多、常年暴露在外，除了遭受风吹日晒、雷电、覆冰等自然灾害因数的损害，各种违法、违章行为所引起的输电线路杆塔破坏、设备短路等外力破坏的故障、事故，还有不可预测的隐患存在，以上输电线路的问题给供电企业造成很大的经济损失，电网的不正常运行得不到及时治理会对人民生活和经济建设构成了极大的威胁。
外力对输电线路的破坏越来越严重，造成的损害也是永久性故障，不能再次成功重合闸，导致巨大的损失和危害。
对于输电线路的维护责任任重而远，不能仅停留在传统的线路巡视和事后抢修的维护方式，当前可利用先进的在线监测手段进行维护线路的方式来应对外力的突发性的破坏。
1外力对输电线路破坏的现状输电线路是电网中重要组成部分，担负着输送电能的重要任务，因所处环境较为复杂，对其维护防治存在难度大、排查范围广等问题。
所以只有分析与了解外力对输电线路造成的破坏的类型，才能对输电线路防外力破坏的问题找到应对措施。
1.1违章施工引起的输电线路的破坏输电线路一般分布广泛，地下电缆横穿道路、河流及其他建筑物，紧邻排水、通信、石油管道等设施铺设。
违章施工是电网受外力破坏的主要原因之一，一方面是由施工引起，一方面是因工地违规施工引起。
工程在实际建设过程中，建设人员和施工人员没有重视输电线路和风险意识，没有按照相关规定和程序来施工。
还有工程是建设单位承包，更没有专业的团队和安全意识，个别不专业施工队高空塔吊作业时直接把电线放倒，造成整条电路的瘫痪，最终对输电线路造成了破坏。
1.2违章建筑物引起的输电线路的破坏线路下违章建筑对线路安全造成很大威胁，在施工过程中，施工人员或施工脚手架距离线路危险范围过于接近，轻则线路跳闸重则人员伤亡。
配电网外力破坏事故维护分析及有效措施
配电网外力破坏事故维护分析及有效措施配电线路是电力系统的重要组成部分。
配电线路点多、面广、线长，走径复杂，设备质量参差不齐，受气候、地理、环境的影响较大，这些都直接或间接影响了配电线路的安全运行。
而配电线路外力破坏的影响比较严重。
本文分析了配电网外力破坏事故，并提出了反事故的有效措施。
标签：配电线路；事故维护；有效措施1发生外力破坏的原因分析(1)我国国民经济的调整和发展使能源和原材料出现了短缺，特别是钢铁、铝、铜等原材料的价格上涨，从而使不法分子将罪恶的双手伸向了配电线路、地下电缆、变压器等电力设施。
值得注意的是，犯罪分子几乎无孔不入，露天的变压器、配电线路的导线、运行或备用输电线路的导线、杆塔的角铁、拉线和拉线的连接金具等均成为他们的发财的目标，甚至于发展到公开抢劫电力设施的疯狂盗窃和破坏，不仅给国家造成了极大的经济损失，而且严重的危害了人民群众的生活和社会的稳定。
从全国范围来看，目前犯罪分子对电力设施的盗窃破坏活动已发展到有组织、有预谋、有专用破坏工具和运输车辆的集团性作案，并且具有专业化，团伙化和游击性的特征。
(2)随着城市建设的不断发展，输配电线路及其走廊周围的施工呈现增长趋势。
由于施工单位及其组成人员比较复杂，特别是外来施工人员占绝大多数，而且外来施工人员素质相对较低，所以，在施工过程中对输电线路很少采取相应的防护措施，很容易造成重型车辆误碰杆塔和拉线，使配电线路跳闸，严重的会长时间中断供电，而且还有可能给现场及周围的施工人员造成伤害，直接威胁着电力安全。
2外力事故的种类及特点外力破坏可分为3大类，一类是对电力设施的破坏和盗窃，另一类在10kV 线路下种树，使用大型施工机械作业，施工在杆塔周边挖沙取土等三类，小概率外力破坏，如交叉跨越、放风筝、重型车辆将砼杆撞断或拉线撞断等。
(1)吊车、挖土机、挖泥船碰线事故。
事故原因：一些汽吊驾驶员安全意识薄弱，无视配电线路的存在，在无人监护的情况下，不理会配电线路的安全距离，为赶工期违章作业。
高压输电线路外力破坏分析及防范措施
高压输电线路外力破坏分析及防范措施摘要：高压输电线路是公共事业中重要的组成部分，是社会的财富，对人民的生活质量及人身安全产生着重要的影响，随着自然环境的不断恶化，高压输电线路的处境也变得越来越危险，其不仅要遭受自然恶劣天气的侵袭，还要遭受外力的破坏，其中外力作用对高压输电线路造成的破坏不容小觑，并且外力破坏在所有破坏因素中占很大的比例。
基于此，文章主要就高压输电线路外力破坏的原因进行分析，并提出相应的防范措施。
关键词：高压输电线路；外力破坏；防范措施引言：外力破坏包含的种类比较多，涉及面也比较广，除了高压输电线路内在原因导致损坏之外，其他原因几乎都可以称之为外力破坏。
高压输电线路分布面广泛，常年暴露在外面，因此很容易遭到破坏，我国每年因外力破坏而导致跳闸的事件数不胜数，不仅给国家造成了严重的损失，也严重影响了社会治安，因此有必要对外力破坏进行控制。
一、高压输电线路外力破坏原因分析高压输电线路外力破坏的种类比较多，有自然因素和人为因素，有故意破坏和非故意破坏，无论哪种因素导致高压输电线路受到损坏都应该引起高度重视，在制定防范措施之前要先对这些因素进行分析，进而才能保障方案制定的科学性。
（一）自然天气破坏自然天气是外力破坏的种类之一，尤其是近几年来受人类活动的影响，自然天气越来越不规律，对高压输电线路会直接造成影响[1]。
近两年来，雨雪天气频发，天气极其异常，比如在2021年8月，河南郑州迎来了史上最强降雨，这场降雨不仅造成了众多的人员伤亡，同样也造成了大量的物资损坏，在此期间，由于高压输电线路被破坏，郑州多地停电，长达数天，严重影响了人们的正常生活。
（二）人为盗窃、破坏首先，高压输电线路的分布范围比较广，多数高压输电线路所在的区域都比较偏远，缺少人员看护，也缺少摄像装备，因此就会有不法分子进行盗窃，高压输电线路包含众多的配件，比如螺栓、导线、金具等，人为盗窃会导致这些零件丢失，进而会影响高压输电线路的正常运行。
电力设施外力破坏原因分析及预防措施探讨
电力设施外力破坏原因分析及预防措施探讨摘要：分析了电力设施防外力破坏机制、种类和原因及对应防范措施。
结合工作实际经验对电力设施容易受到外力破坏的原因进行了和分析，提出相应的应对预防措施，以达到减少电力设施受外力破坏的效果，从而保障电网的安全运行。
关键词：电力设施；外力破坏；预防措施电力工业是关系国民经济全局的重要基础产业。
电力设施是电能生产、输送、供应的主要载体，是重要的社会公用设施。
保护电力设施安全是保障供用电安全和维护社会公共安全的重要内容。
近年来，黄山市电力需求持续增长，电力设施满负荷运行，电力生产安全形势总体平稳。
盗窃、破坏电力设施的违法犯罪行为和人为损坏电力设施的情况仍时有发生。
由于电力本身具有高危险性，易造成人员伤亡或设备损坏，严重危害人身和电力系统安全，造成重大经济损失和不良的社会影响。
一、外力破坏定义外力破坏是指人们有意或无意造成的电力设施部件的非正常状态。
而实施的损毁、破坏电力设施行为会造成电力设施的不安全现象或故障状态。
二、外力破坏种类货车装运土石方、汽车吊物、水泥泵车灌浆、塔吊吊物、挖掘机、采砂船过高碰线；在杆塔基础附近挖沙取土；汽车撞电杆、漂浮物（燃放礼炮）短路、树竹碰线、钻探机挖破电缆；休闲钓鱼及放风筝过失触碰导线；人为盗窃电力设施等。
三、原因分析由于许多人对电力设施保护的认识不足，而使电力设施屡受外力破坏，尤其是近年来在黄山市各区县开发建设的速度加快，同时国家京福高铁、黄祁景、黄塔桃、合铜黄高速公路、水利工程、商品房建设、城市道路、厂房建设等大型项目建设而导致电力线路的外破现象呈上升趋势，严重影响了电网的安全可靠运行和社会稳定。
随着人民经济水平提高，各种车辆急剧增加。
因驾驶员培训急于求成，未能达到应有技能，独自错误或鲁莽驾驶，致使每年均有汽车撞击电杆的现象。
其中也不乏有电力设施设置的地理位置不合理、相应的警示措施安装不及时而发生汽车碰撞电力线路造成故障。
道路建设中。
各行业施工未能到城市规划和住建部门进行审批、办理作业许可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
www.whhdgk.com
- 1 -
1. 外力破坏定义和术语
1.1定义
输电线路外力破坏是人们有意或无意造成的线路部件的非正常状态，主要有毁坏线路设备、
蓄意制造事故、盗窃线路器材、工作疏忽大意或不清楚电力知识引起的故障。如树木砍伐、
建筑施工、采石爆破、车辆冲撞、放风筝等。
1.2术语
(1)架空电力线路保护区
导线边线向外侧水平延伸并垂直于地面所形成的两平行面内的区域为架空电力线路保护区。
在一般地区各级电压导线的边线延伸距离如下表所示：
表 一般地区各级电压导线的边线延伸距离
电压等级（kV） 66~110 220~330 ±400~±500 500 ±660 750 ±800
1000
边线延伸距（m）
10 15 20 20 25 25 30 30
(2)电力电缆线路保护区
地下电缆为电缆线路地面标桩两侧各0.75m所形成的两平行线内的区域;海底电缆一般为线
路两侧各2 n mile(港内为两侧各100m)，江河电缆一般不小于线路两侧各100m(中、小河流
一般不小于各50m)所形成的两平行线内的水域为电力电缆线路保护区。
2. 外力破坏的分类和危害
输电线路长期处于露天之下运行，穿越各种地理环境、受外部环境的影响较大。伴随经济社
会的快速发展，市政、路桥等施工建设给输电线路安全运行造成的隐患增多，输电线路遭受
外力破坏的风险也随之增大。2010年至2014年,国家电网公司330kV及以上输电线路共发
生外力破坏故障436次,占故障总数的18.7%,停运274次,占停运总数的35.12%，且呈逐年增
长趋势(见下图)，外力破坏故障已经成为造成输电线路停运的主要原因。
图 2010年至2014年公司330kV及以上输电线路外力破坏故障折线图
www.whhdgk.com
- 2 -
输电线路外力破坏根据设备属性分为架空线路和电缆线路两个部分，架空线路外力破坏分为
盗窃及蓄意破坏、施工(机械)破坏、异物短路、树竹砍伐、钓鱼碰线、火灾、化学腐蚀、非
法取(堆)土、爆破作业破坏、采空区(煤矿塌陷区)共10种类型，电缆线路外力破坏分为盗窃
及蓄意破坏、施工(机械)破坏、火灾、塌方破坏、船舶锚损共5种类型。
2.1架空线路外力破坏
2.1.1 盗窃及蓄意破坏
盗窃及蓄意破坏主要是由于故意盗窃和破坏输电线路本体装置及附属设施而造成输电线路
损坏或故障，如下图所示，其主要表现形式有输电线路杆塔塔材、螺丝被盗拆，导地线、拉
线被盗割，附属设施和装置遭到人为偷盗和损坏。盗窃及蓄意破坏行为直接威胁输电线路设
施安全，严重情况下导致倒塔、断线，甚至威胁到公共安全。
2.1.2 施工(机械)破坏
施工(机械)破坏主要是由于线路保护区内及附近起重、挖掘、压桩、装运等施工机械或设施
对输电线路本体及附属设施造成的损坏或故障。其主要形式如下图所示表现在5个方面：一
是汽车吊、塔吊、挖掘机等起重机械和车辆违章操作接近或接触导线;二是翻斗车、铲车、
压桩机、采砂船等超高车辆(机械)穿越输电线路下方时安全距离不足放电或挂线; 三是车辆
(机械)撞击路边杆塔、基础及拉线;四是临近在建高层建筑吊篮、钢丝绳、传递绳等碰线;五
是档距内交叉展放线缆及脚手架施工中，线缆失控弹跳或脚手架接触带电导线。施工(机械)
破坏极易引发金属性永久接地，造成输电线路停运或严重损坏。
2.1.3 异物短路
异物短路主要是由彩钢瓦、广告布、气球、飘带、锡箔纸、塑料遮阳布(薄膜)、风筝以及其
他一些轻型包装材料缠绕至导地线或杆塔上，短接空气间隙后造成的短路故障，如下图所示。
这些异物一般呈长条状或片状，受大风天气影响，引发输电线路故障的随机性较大。
2.1.4 树竹砍伐
树竹砍伐主要是由于砍伐(含盗伐)树竹时操作不正确或防护措施落实不到位，因树竹倒落过
程中接近或接触导线，造成输电线路接地短路故障，如下图所示。
www.whhdgk.com
- 3 -
2.1.5 钓鱼碰线
钓鱼碰线主要是由于在输电线路下方或附近垂钓而引发的事故。如下图所示，危险的垂钓场
所中鱼杆或鱼线因接近或接触带电导线而导致线路故障。钓鱼碰线会对垂钓者造成极大的伤
害甚至威胁生命安全。
2.1.6 火灾
火灾主要是由于输电线路下方及保护区内存在的可燃物(包括：树木、茅草、构筑物、易燃
易爆物品等)发生火灾，对线路造成损坏或故障。主要形式有山火、房屋起火、堆积物(煤炭、
木材、塑料等)起火等，如下图所示。由于火灾发生后控制不良极易蔓延，严重情况下烧断
导线、倒杆倒塔，短时间难以恢复线路正常运行。
2.1.7 化学腐蚀
化学腐蚀主要是由于在输电线路杆塔基础及拉线周边倾倒酸、碱、盐等有害化学物品，对杆
塔接地装置、拉线、基础等地埋金属部件及混凝土结构造成腐蚀及破坏。
2.1.8 非法取(堆)土
非法取(堆)土主要是在输电线路杆塔周边及保护区内非法进行取土挖掘或堆积过程中，由于
挖掘过量或堆积过高而直接造成杆塔基础培土不足、杆塔失稳、倾倒，或导线对堆积物距离
不足而发生的各种危害。2.1.9 爆破作业破坏
爆破作业破坏主要是由于在输电线路周边进行开山炸石、开采爆破作业时，飞石对线路本体
部件造成损坏或线路故障。主要包括飞石损伤导地线、绝缘子、塔材和杆塔基础稳定受到冲
击等。
2.1.10 采空区(煤矿塌陷区)
采空区是指地下开采引起或有可能引起地表移动变形的区域。主要是由于矿产开采引起的地
表下沉、塌陷，导致输电线路基础沉降、位移或杆塔倾斜)、构件变形、撕裂等。
2.2电缆线路外力破坏
2.2.1 盗窃及蓄意破坏
盗窃及蓄意破坏主要是由于电缆线路本体被盗割或附属设施被偷盗、破坏，引起电缆线路故
障。主要包括电缆本体、接地电缆、回流缆、接地箱被盗或破坏。盗窃及蓄意破坏易引发电
缆线路故障，并造成人员触电伤亡。
2.2.2 施工(机械)破坏
www.whhdgk.com
- 4 -
随着城市改造步伐不断加快，各种市政施工全面铺开，近几年来施工(机械)破坏是电缆线路
外力破坏的主要形式。施工(机械)破坏主要是由于打桩机、钻机、挖掘机、镐头机、非开挖
拖拉管等大型机械在电缆线路保护区内违章作业及重车通行、重物坠落等，造成电缆线路损
坏或故障，如下图所示。
2.2.3 火灾
火灾主要是由于电缆线路通道上方堆积的易燃物着火、电焊施工、临近管线爆炸等引发电缆
本体起火、炸断，从而造成电缆线路故障。火灾破坏性大、带电灭火困难，易造成电缆线路
停运且抢修困难。
2.2.4 塌方破坏
塌方破坏主要是由于地层结构不良、雨水冲刷、构筑物本体缺陷等原因，致使电缆通道塌陷
从而造成电缆线路损坏或故障。主要包括深基坑塌方破坏、地质塌方破坏和堆土滑移破坏。
塌方破坏面积大、破坏性强，极易造成电缆线路停运或严重损坏。
2.2.5 船舶锚损
船舶锚损主要是船舶在水底电缆保护区内违章锚泊，在下锚、走锚、或起锚时钩到水底电缆，
造成线路停运或严重损坏，如下图所示。水底电缆被锚损后故障点查找困难，修复时间长、
难度大、费用高(受天气、潮汐等因素制约)，对肇事船舶的追查、索赔困难。船舶锚损是最
常见的水底电缆外力破坏事故。
3. 防外力破坏的重要意义
随着我国经济建设、社会发展，电力的持续可靠供应关系与千家万户息息相关。然而，一个
潜在的隐患正威胁着电网安全，这就是日益恶劣的电力设施外部运行环境。外力破坏逐渐成
为电网企业面临的严峻课题。根据统计，外力破坏引发的电网事故呈现逐年增长趋势，严重
威胁电网安全，不但给电网企业造成重大经济损失，还严重影响着人民群众的生产生活，甚
至引起社会动荡!
其中，输电线路作为电网的大动脉，具有线路长、地理复杂、环境多样、自然暴露的特点，
在电力设施外力破坏事件中占比高、损失大、影响面广，已然成为当下输电运维工作的主要
问题和重点工作。在实施治理过程中，由于其影响因素多，外部环境复杂，直接面向社会开
展工作，是每一名输电运维人员必须直接面对和常说常新的课题，在这个过程中只有不断的
完善丰富，差异化的实施治理，才能取得实效。
