接地网施工方法
接地网施工方法
导语：
接地网是一种用于建筑物或设备的电气安全系统，通过将外部电源的电流引入地面以保护设备和人员免受电击的危险。本文将介绍接地网的施工方法，以确保施工质量和安全性。
一、施工前准备：
1. 设计和规划：在施工开始之前，应进行仔细的设计和规划，包括确定接地网的位置、尺寸和材料，以及确定与其他建筑物或设备的接地系统的连接方式。
2. 引入地策略：根据现场的地质条件和局部电气规范，选择合适的引入地策略，包括钢桩、埋地板、水下电缆等。
二、材料和设备：
1. 接地网材料：常用的接地网材料包括铜线、镀锌钢线和镀锌钢板，选择合适的材料，应考虑导电性、耐腐蚀性和耐久性等因素。
2. 接地网连接件：确保使用符合规范的接地网连接件，如夹子、钳子、连接板等，以确保接地网的可靠连接。 3. 泥浆和填充材料：施工过程中需要使用泥浆和填充材料来填充接地网孔和导线间的空隙，提供良好的接地效果。
三、施工步骤：
1. 接地点定位：根据设计确定的位置进行定位，并确保接地点与设备或建筑物的金属部分紧密接触。
2. 掘地坑：根据设计要求，在接地点周围挖掘合适大小的地坑，通常为1米至2米深。
3. 安装接地材料：将接地材料（如铜线、镀锌钢线等）铺设在地坑底部，将接地材料与设备或建筑物的金属部分牢固连接。
4. 连接接地材料：使用合适的连接件将接地材料连接在一起，确保电流能够顺利流动。
5. 填充材料：使用泥浆或填充材料填充地坑，将接地材料完全埋入地下。
6. 进行接地测试：完成接地网的安装后，使用接地测试仪对接地网进行测试，确保接地电阻符合规范要求。
四、施工注意事项： 1. 安全施工：在接地网施工期间，工作人员应穿戴好安全装备，防护措施到位，以确保安全施工。
2. 规范操作：施工过程中，应按照电气规范和设计要求进行操作，避免出现材料错误连接、接地点偏离或未正确埋设等问题。
3. 防腐蚀处理：在选择接地材料时，应考虑到环境条件，如湿度、土壤酸碱度等，并进行适当的防腐蚀处理，以延长接地网的使用寿命。
4. 定期检查和维护：完成施工后，定期对接地网进行检查和维护，及时发现和修复可能出现的故障。
总结：
接地网的施工是保障电气设备和人员安全的重要一环。通过合理的设计、选用适当的材料和规范的施工步骤，可以确保接地网的质量和可靠性。在施工过程中，工作人员应严格按照相关规范操作，做好安全防护工作。同时，定期检查和维护接地网，确保其正常运行。
接地防雷施工方案(3篇)
第1篇
本项目为某地区接地防雷工程，主要包括以下内容：
1. 接地网施工：包括接地网材料采购、接地网设计、接地网施工、接地网验收等。
2. 防雷设施施工：包括避雷针、避雷带、避雷网、避雷器等防雷设施的材料采购、设计、施工、验收等。
3. 接地系统测试：对接地网、防雷设施进行接地电阻测试，确保接地系统符合国家标准。
4. 施工资料整理：整理施工过程中的各项资料，包括施工图纸、施工方案、施工记录、验收报告等。
二、施工准备
1. 组织机构
成立以项目经理为组长，技术负责人、施工负责人、质量负责人、安全负责人等为成员的施工领导小组，负责工程的全面管理工作。
2. 施工人员
根据工程需求，组织具备相应资质的施工人员，并对施工人员进行技术交底和安全教育。
3. 施工材料
（1）接地网材料：选用符合国家标准的高质量接地网材料，包括接地扁钢、接地圆钢、接地模块等。
（2）防雷设施材料：选用符合国家标准的高质量避雷针、避雷带、避雷网、避雷器等。
（3）施工工具：准备必要的施工工具，如卷尺、水平尺、焊接设备、切割设备、测试仪器等。
4. 施工设备
（1）接地网施工设备：接地网压接设备、焊接设备、切割设备等。 （2）防雷设施施工设备：避雷针安装设备、避雷带安装设备、避雷网安装设备、避雷器安装设备等。
（3）接地系统测试设备：接地电阻测试仪、接地系统测试仪等。
5. 施工图纸及资料
熟悉施工图纸，了解工程结构、接地系统、防雷设施等设计要求，确保施工过程中严格按照图纸进行。
三、施工方案
1. 接地网施工
（1）接地网材料验收：对接地网材料进行验收，确保材料质量符合国家标准。
（2）接地网设计：根据工程需求，设计接地网布局，确定接地网材料规格、数量等。
（3）接地网施工：按照设计图纸，进行接地网施工，包括接地扁钢、接地圆钢、接地模块的安装、焊接等。
（4）接地网验收：对接地网进行接地电阻测试，确保接地电阻符合国家标准。
防雷接地施工流程与方法,防雷接地施工注意事项
防雷接地施工流程与方法，防雷接地施工注意事项
有关防雷接地的施工流程，防雷接地的施工方法，防雷技术措施，防雷接地电阻测试等学问，包括接地装置、引下线安装、避雷带安装、电气接地施工方法等。
防雷接地施工流程及注意事项
一、建筑防雷接地
民用建筑工程防雷设防分三级，屋顶一般采纳254热镀锌扁钢作为避雷带沿女儿墙四周敷设，254热镀锌扁钢避雷带支持卡子间距为1米左右，但必需一致，转角处悬空段不大于1米，避雷带高出屋面装饰或女儿墙0.15米，同时屋面采纳254热镀锌扁钢构成不等避雷网格。
避雷网格沿屋面敷设，全部高出屋面的各种金属构件均需与避雷带焊接相连。
目前，一般民用建筑利用结构柱内或剪力墙内主钢筋作为引下线，钢筋上下焊接相连，直径大于16毫米二根为一组，柱子上端预埋1001008钢板，用于柱子内主钢筋与避雷带连接的转换。
工程接地体形式重要有人工接地体和利用基础作为接地体的形式。利用承台钢筋网、桩基钢筋连接构成等电位接地网络，接地电阻不大于1欧姆。
每层建筑物外墙连续梁内钢筋与楼层钢筋焊接成一体形成均压环，并与引下线牢靠相连，外墙上的金属门窗、金属结构、外墙栏杆与均压环相连接以防侧击雷。
近几年，等电位联结要求日益严格，重要有总等电位联结、辅佑襄助等电位联结、局部等电位联结。机房、卫生间设备、金属管线等一般要作等电位接地。 二、防雷接地施工流程
施工准备接地装置安装引下线安装避雷带支架制作安装避雷网安装接地电阻测试。
三、防雷技术措施
材料齐全且符合设计要求，施工机具配备充分，施工图纸已对施工班组进行技术交底。
四、防雷接地施工方法
防雷接地工程包括接地装置、防雷引下线及避雷带的安装。施工采纳标准为《电气装置安装工程接地装置施工及验收规范》（GB5016992）
1）接地装置
a.依照设计图尺寸位置要求，将底板内两条结构主筋焊接连通，并与所经桩台及柱内的有关钢筋焊接（不同标高处利用两根竖向结构上下贯穿），并将两根主筋用油漆做好标记，便于引出和检查。

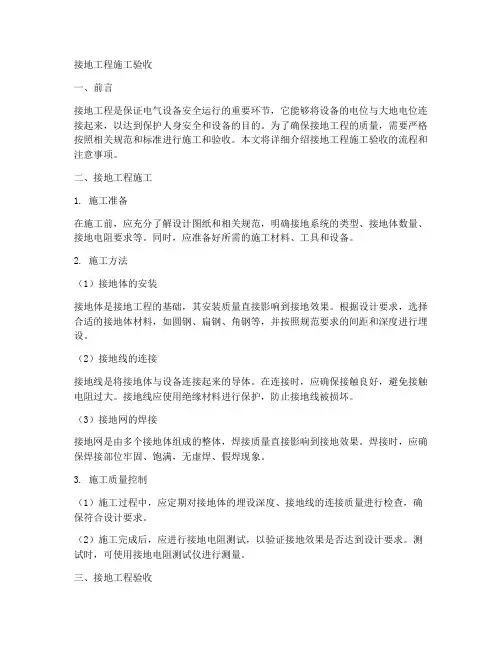

接地工程施工验收
接地工程施工验收
一、前言
接地工程是保证电气设备安全运行的重要环节，它能够将设备的电位与大地电位连接起来，以达到保护人身安全和设备的目的。为了确保接地工程的质量，需要严格按照相关规范和标准进行施工和验收。本文将详细介绍接地工程施工验收的流程和注意事项。
二、接地工程施工
1. 施工准备
在施工前，应充分了解设计图纸和相关规范，明确接地系统的类型、接地体数量、接地电阻要求等。同时，应准备好所需的施工材料、工具和设备。
2. 施工方法
（1）接地体的安装
接地体是接地工程的基础，其安装质量直接影响到接地效果。根据设计要求，选择合适的接地体材料，如圆钢、扁钢、角钢等，并按照规范要求的间距和深度进行埋设。
（2）接地线的连接
接地线是将接地体与设备连接起来的导体。在连接时，应确保接触良好，避免接触电阻过大。接地线应使用绝缘材料进行保护，防止接地线被损坏。
（3）接地网的焊接
接地网是由多个接地体组成的整体，焊接质量直接影响到接地效果。焊接时，应确保焊接部位牢固、饱满，无虚焊、假焊现象。
3. 施工质量控制
（1）施工过程中，应定期对接地体的埋设深度、接地线的连接质量进行检查，确保符合设计要求。
（2）施工完成后，应进行接地电阻测试，以验证接地效果是否达到设计要求。测试时，可使用接地电阻测试仪进行测量。
三、接地工程验收 1. 验收条件
接地工程验收应在施工完成后，土建工程完工后尽快进行。验收时，应由施工单位、建设单位、监理单位等相关方共同参与。
2. 验收内容
（1）检查接地体的埋设深度、数量、间距是否符合设计要求。
（2）检查接地线的材质、规格、连接质量是否符合设计要求。
（3）检查接地网的焊接质量，是否存在虚焊、假焊现象。
（4）进行接地电阻测试，验证接地效果是否达到设计要求。
3. 验收结论
验收合格的标准是接地体的埋设深度、数量、间距符合设计要求，接地线的材质、规格、连接质量符合设计要求，接地网的焊接质量良好，接地电阻满足设计要求。
光伏项目场区接地网施工方案
光伏项目场区接地网施工方案
批准：
校核：
编制：
2022年10月
目 录
一、编制说明................................................................................................................ 1
1、编制依据.......................................................................................................... 1
2、适用范围.......................................................................................................... 1
二、工程概况及工程量................................................................................................ 1
1、工程概况.......................................................................................................... 1
2、主要工程量 ...................................................................................................... 1
3、工期 .................................................................................................................. 2
XX变电站接地网大修工程施工方案
110kVXX变电站
接地网大修工程施工方案
批 准:
审 查:
编 写:
XXXXXX电力建设有限公司
2023年7月
目 录
一、编制依据 ............................................ 2
二、工程概况 ............................................ 2
三、施工流程图 .......................................... 3
四、施工总体规定 ........................................ 3
五、施工组织安排 ........................................ 5
六、重要施工方法 ........................................ 8
1. 施工准备 ............................................. 8
2. 施工方法 ............................................. 9
七、质量控制 ........................................... 10
1. 质量控制目的及规定 .................................. 10
2. 质量检查 ............................................ 10
八、安全文明施工 ....................................... 11
九、接地工程施工危险点分析及预控措施 .................... 12
十、施工监督验收 ....................................... 13
接地施工方案(3篇)
第1篇
一、项目背景
为确保电气设备、建筑物及人身安全，防止雷击、过电压等电气灾害，提高电力系统的可靠性，本方案针对某电力工程项目进行接地施工。本工程接地施工将严格按照国家相关标准和规范进行，确保工程质量。
二、工程概况
1. 项目名称：某电力工程项目
2. 项目地点：某市某区
3. 工程规模：XX千伏变电站及配套设施
4. 工程内容：变电站主变压器、配电装置、接地网等
5. 施工周期：XX个月
三、施工准备
1. 施工组织机构：
- 施工项目经理：负责整个工程的施工组织、协调和管理工作。
- 施工技术负责人：负责技术指导和质量控制。
- 施工安全负责人：负责施工现场的安全管理工作。
2. 施工人员：
- 电气施工人员：负责接地网、接地装置的安装和施工。
- 土建施工人员：负责接地网基坑的开挖和回填。
- 质量检测人员：负责施工过程中的质量检测。
3. 施工材料：
- 接地网：采用镀锌扁钢或圆钢，规格应符合设计要求。
- 接地极：采用镀锌角钢或圆钢，规格应符合设计要求。
- 接地线：采用多股软铜绞线，规格应符合设计要求。 - 连接金具：采用专用接地线夹具，符合国家标准。
4. 施工工具：
- 电焊机、切割机、卷扬机、水准仪、经纬仪等。
四、施工工艺
1. 接地网施工：
- 根据设计图纸，确定接地网位置和尺寸。
- 开挖接地网基坑，深度应满足设计要求。
- 在基坑底部铺设一层厚度不小于100mm的碎石垫层。
- 将接地网敷设于碎石垫层上，确保接地网与地面接触良好。
- 使用专用接地线夹具将接地网与接地极连接。
- 对接地网进行防腐处理，采用热浸镀锌或涂漆。
- 对接地网进行质量检测，确保接地电阻符合设计要求。
2. 接地装置施工：
- 根据设计图纸，确定接地装置的位置和尺寸。
- 开挖接地装置基坑，深度应满足设计要求。
接地工程施工方案(3篇)
第1篇
一、工程概况
本工程为某电力设施接地系统施工，主要目的是确保电力设施的安全稳定运行，防止因雷击、过电压等原因造成的设备损坏和人身安全风险。工程地点位于[具体位置]，施工内容包括接地网、接地极、接地线等设施的安装和连接。
二、施工准备
1. 勘察与设计：对施工区域进行实地勘察，了解地形、地质、土壤等条件，根据国家标准和设计要求，制定详细的接地系统设计方案。
2. 材料与设备：准备接地极、接地线、接地网、测试仪器、施工工具等材料设备，确保质量符合国家标准。
3. 人员组织：成立施工团队，明确各岗位职责，进行技术交底和安全培训。
三、施工步骤
1. 接地网施工：
- 根据设计图纸，开挖接地网沟槽，沟槽深度和宽度应符合设计要求。
- 沿沟槽铺设接地网，确保接地网与地面接触良好。
- 回填沟槽，使用符合要求的土壤，并压实至规定密实度。
2. 接地极施工：
- 在接地网中心位置或靠近设备的位置开挖接地极坑，坑深和直径应符合设计要求。
- 将接地极插入坑中，确保接地极与土壤紧密接触。
- 用符合要求的土壤回填坑内，并压实至规定密实度。
3. 接地线施工：
- 将接地极与接地网连接，确保连接牢固可靠。
- 检查接地线绝缘性能，确保无破损、老化等现象。
- 将接地线与设备接地端子连接，确保连接牢固。 4. 接地电阻测试：
- 使用测试仪器对接地系统进行电阻测试，确保接地电阻符合设计要求。
- 记录测试数据，形成测试报告。
四、质量要求
1. 接地网、接地极、接地线等设施安装牢固，连接可靠。
2. 接地电阻符合设计要求，确保设备安全稳定运行。
3. 施工过程中，注意保护周围环境和设施，避免损坏。
五、安全措施
1. 施工人员必须佩戴安全帽、手套等防护用品。
2. 施工现场设置警示标志，确保施工安全。
3. 定期进行安全检查，消除安全隐患。
六、施工进度
输电接地工程施工流程(3篇)
第1篇
一、施工准备阶段
1. 设计审查：根据输电线路的设计要求，对接地系统的设计进行审查，确保设计合理、可靠。
2. 材料采购：根据设计要求，采购接地线、接地体、接地网、接地引线、接地模块等材料。
3. 施工方案编制：根据工程实际情况，编制接地工程施工方案，明确施工顺序、施工方法、施工质量要求等。
4. 施工队伍组建：组织施工队伍，进行技术培训和安全教育。
5. 施工现场布置：根据施工方案，对施工现场进行布置，确保施工顺利进行。
二、施工实施阶段
1. 接地体埋设：根据设计要求，在输电线路沿线选择合适的地点埋设接地体。埋设过程中，注意以下事项：
a. 挖掘接地体坑，确保坑深、坑宽符合设计要求。
b. 清理坑内杂质，确保接地体与土壤接触良好。
c. 将接地体垂直放入坑中，确保接地体与土壤接触紧密。
d. 用土回填坑内，分层夯实，确保接地体稳定性。
2. 接地引线连接：将接地体与接地引线连接，连接方式应符合设计要求。连接过程中，注意以下事项：
a. 使用专用工具进行连接，确保连接牢固。
b. 检查连接处是否有松动现象，及时处理。
c. 在连接处涂抹绝缘胶，防止腐蚀。
3. 接地网敷设：根据设计要求，在输电线路沿线敷设接地网。敷设过程中，注意以下事项：
a. 使用专用工具进行敷设，确保接地网平整、紧贴地面。 b. 检查接地网是否存在破损、断裂等现象，及时修复。
c. 在接地网与接地引线连接处涂抹绝缘胶，防止腐蚀。
4. 接地电阻测试：对接地系统进行接地电阻测试，确保接地电阻符合设计要求。测试过程中，注意以下事项：
a. 使用专用测试仪器进行测试，确保测试准确。
b. 检查测试线路是否存在短路、断路等现象，及时处理。
c. 记录测试数据，为后续施工提供依据。
5. 施工验收：对接地系统进行验收，确保施工质量符合设计要求。验收过程中，注意以下事项：
接地网拆除施工方案(3篇)
第1篇
一、工程概况
本工程为某地区接地网拆除项目，旨在对现有接地网进行拆除，以满足新项目的建设需求。接地网拆除工程包括接地网本身的拆除以及相关配套设施的拆除。以下为具体施工方案。
二、施工准备
1. 施工人员：组织一支专业施工队伍，包括项目经理、技术负责人、施工员、电工、焊工等。
2. 施工材料：根据工程需求，准备足够的拆除工具、材料，如扳手、螺丝刀、切割机、焊机、电缆线等。
3. 施工设备：准备挖掘机、吊车、切割机等施工设备。
4. 施工方案：编制详细的施工方案，明确施工步骤、安全措施、质量控制等。
5. 施工现场：确保施工现场平整、干净，具备施工条件。
三、施工步骤
1. 施工前期准备
（1）现场勘查：对拆除现场进行详细勘查，了解接地网的结构、位置、连接方式等。
（2）制定施工方案：根据现场勘查结果，制定详细的施工方案，明确施工步骤、安全措施、质量控制等。
（3）办理相关手续：向相关部门申报拆除工程，办理施工许可证。
2. 接地网拆除
（1）切断电源：在拆除接地网前，切断接地网连接的电源，确保安全。
（2）标记接地网：在接地网上标记需要拆除的部分，以便施工人员识别。
（3）切割接地网：使用切割机对标记的部分进行切割，切割过程中注意安全。
（4）拆除接地网：将切割后的接地网分段拆除，注意保持现场整洁。 3. 相关配套设施拆除
（1）拆除接地线：切断接地线，拆除接地线连接部分。
（2）拆除接地极：使用挖掘机将接地极从地下挖出，注意保护地下管线。
（3）拆除其他配套设施：拆除接地网周围的防护设施、警示标志等。
4. 施工清理
（1）清理现场：将拆除后的接地网、接地线、接地极等清理出场。
（2）恢复现场：对拆除现场进行平整、恢复原状。
四、安全措施
1. 施工人员必须佩戴安全帽、手套、防护眼镜等防护用品。
2. 施工现场设置警示标志，提醒过往行人注意安全。
3. 施工过程中，严格遵守操作规程，确保施工安全。
变电站主接地网施工工艺流程及操作要点
变电站主接地网施工工艺流程及操作要点
一、施工准备阶段
1.根据设计方案和施工图纸进行工程准备，确定施工队伍和分工。
2.检查施工现场，确保施工所需的基础设施和材料准备就绪。
3.准备安全措施和个体防护用具，确保施工过程中的安全和人身防护。
4.对施工人员进行必要的技术培训和安全教育。
二、施工组织阶段
1.根据设计方案和施工图纸，确定主接地网的铺设路径和布置方式。
2.在施工路径上进行地质勘测，确定接地体埋深和尺寸。
3.进行土质试验，确保接地体与土壤接触良好，并满足接地电阻要求。
4.根据地质条件选择适用的工具和设备，用于挖掘和铺设接地体。
5.进行土壤改良和处理，确保接地体的有效接地。
6.按照设计要求和规范，安装接地体和接地体连接件。
7.进行接地体的测试和测量，确保接地电阻符合设计要求。
8.安装主接地网的引出线和连接线，进行可靠的电气连接。
9.安装主接地网的接地刀闸和接地阻抗测量装置。
三、施工质量检验阶段
1.对主接地网进行全面检查，确保施工质量和符合要求。
2.进行接地电阻的测量和测试，确保接地电阻满足设计要求。 3.进行引出线和连接线的绝缘电阻测试，确保绝缘性能良好。
4.检查接地体和接地连接件的紧固情况，确保电气连接可靠。
5.对接地刀闸和接地测量装置进行功能测试，确保正常工作。
6.对施工过程中的安全措施和个体防护进行检查和评估。
四、施工总结和文件归档阶段
1.对施工过程中的问题和不足进行总结和分析，制定改进措施。
2.归档施工图纸、测试记录、工程结算等相关文件，便于日后追溯和管理。
3.编制主接地网的施工报告和竣工验收报告，向相关部门进行报备和备案。
总结：
变电站主接地网的施工工艺流程主要包括施工准备阶段、施工组织阶段、施工质量检验阶段和施工总结和文件归档阶段。在施工过程中，要重视安全措施和个体防护，严格按照设计要求和规范进行施工。施工完成后，要进行全面检查和测试，确保接地电阻、绝缘电阻等指标符合要求。并及时总结施工经验，归档相关文件和报告。这样可以保证变电站主接地网的质量和安全。
