《化工流程模拟实训—Aspen Plus教程(孙兰义主编)》配套PPS课件第6章 换热器单元模拟
6.2 换热器HeatX
Heatx的模型设定参数
注意：对于并流或者逆流换热来讲，热物流出口温差的表 示方法是不同的。
6.2 换热器HeatX
Heatx的模型设定参数
（7） 冷物流出口（相对于冷物流入口）温升 (Cold stream outlet temperature increase) （8） 冷物流出口温差 (Cold stream outlet temperature approach) （9） 冷物流出口过热度 (Cold stream outlet degrees superheat) （10）冷物流出口蒸汽分率 (Cold stream outlet vapor fraction) （11）传热面积 (Heat transfer area) （12）热负荷 (Exchanger duty) （13）几何条件 (Geometry)（详细计算时采用）
变量
计算方法
简捷法使用准则 严格法使用准则
常数 Constant U value
No
相态法
Phase specific
No
Film
values
confficients
膜系数
幂函数
Power law
No
expression
由几何尺寸计算
Calculate from
No
geometry
Yes Yes Yes Default
6.2 换热器HeatX
Heatx 严格计算变量以及使用准则
变量
Pressure Drop 压降
计算方法
由出口压力计算 Outlet pressure
由几何尺寸计算 Calculate from geometry
简捷法使用准则 Default No
严格法使用准则 Yes
Default
注意：
U-methods传热系数、Film confficients膜系数的计算方法中的 相态法需要分别指定冷热两侧不同相态组合下的传热系数。
LNG换热器等
6.2 换热器Heater
Heater 模型用于模拟单股或多股物流，使其变成某 一特定状态下的单股物流 ；也可通过设定条件来求已知组 成物流的热力学状态。
Heater可以进行以下类型的单相或多相计算：
1. 求已知物流的泡点或者露点 2. 求已知物流的过热或者过冷的匹配温度 3. 计算物流达到某一状态所需热负荷 4. 模拟加热器（冷却器）或换热器的一侧 5. 模拟泵、压缩机、压缩机（仅改变压力，不涉及功率）
6.2 换热器HeatX
Heatx严格计算变量以及使用准则
严格法核算模型对HeatX提供了较多的规定选项，因此也 需要较多的输入。严格法核算模型提供了很多缺省的选项， 用户可以改变缺省的项来控制整个计算。
这些选项包括以下计算变量：LMTD对数平均温差校正因子、 U-methods传热系数、 Film confficients膜系数、 Pressure Drop压降等。
6.2 换热器Heater
Heater应用实例
例6.1 25℃、压力0.4MPa、流率5000kg/hr的软水在锅炉中被加
热变成0.45MPa的饱和蒸汽，物性方法选用针对水（蒸汽）体系的 IAPWS-95。求所需的锅炉供热量。
例6.2 流率为500kg/hr、压力为0.1MPa、含乙醇60%（w）、水
有效相态 (ValidPhase) 蒸汽 Vapor-Only 液体 Liquid-Only 固体 Solid-Only 汽-液 Vapor-Liquid 汽-液-液 Vapor-Liquid-Liquid 液-游离水 Liquid-Freewater 汽-液-游离 Vapor-Liquid-Freewater
6.2 换热器HeatX
Heatx的模型设定参数
注意：对于并流或者逆流换热来讲，冷物流出口温差的表 示方法是不同的。
6.2 换热器HeatX
Heatx简捷计算与严格计算
HeatX模块可以对大多类型的双物流换热器进行简捷的或 严格的计算这两种计算方法的主要区别是总的传热系数的 计算程序：
简捷法总是采用用户规定的或缺省的总的传热系数值。 严格方法采用膜系数的严格热传递方程，并能合并由于壳 侧和管侧膜所带来的管壁阻力来计算总的传热系数，用这 种方法时，用户需要知道几何尺寸。
1.逆流/并流（Countercurrent / Cocurrent) 2.壳程采用折流板（Segmental Baffle in Shell) 3.壳程采用棍式挡板（Rod Baffle in Shell) 4.裸管/低翅片管（Bare/Low-finned Tubes)
6.2 换热器HeatX
对于压降，当指定热侧和冷侧的出口压力(Outlet pressure)时，若指 定值>0，代表出口的绝对压力值；指定值≤0，代表出口相对于进口的压 力降低值。
6.2 换热器HeatX
Heatx 换热器的几何结构参数
详细计算时需输入换热器的几何结构参数。包括（以管 壳式换热器为例）壳程(Shell)、管程(Tubes)、管翅 (Tubefins)、挡板(Baffles)和管嘴(Nozzles)等。
典型的HeatX流程连接
入口热物流
出口冷物流 倾可选）
6.2 换热器HeatX
Heatx的模型设定参数
HeatX 的设定要从HeatX的 Specification页面进行操作，有 四组设定参数：
1、计算类型（Calculation） 2、流动方式（Flow arrangement） 3、运算模式（Type） 4、换热器设定（Exchanger specification）
换热器几何尺寸 Exchanger Geometry
膜系数 Film confficients
简捷法使用准则 Yes
Default Yes No No
严格法使用准则 Yes Yes Yes
Default Yes
用户子程序 User-subroutine
No
Yes
6.2 换热器HeatX
Heatx 严格计算变量以及使用准则
Aspen Plus 换热器单元模块说明：
模块 Heater HeatX MHeatX
说明
加热器或 冷却器
两股物流 换热器
多股物流 换热器
功能 改变一股物流的热力学状态
模拟两股物流换热过程 模拟多股物流换热过程
适用对象 加热器、冷却器、仅涉及 压力的泵、阀门或压缩机 管壳式换热器、空冷气、
板式换热器
6.2 换热器HeatX
Heatx的模型设定参数
2、流动方式设定包括以下选项：
（1）热流体(Hot fluid)流动方式： 热流体走壳程 (Shell) /管程 (Tube)
（2）流动方向(Flow direction)： 逆流(Countercurrent)/并流 (Cocurrent） /多管程流动(Multiple passes)
6.2 换热器HeatX
Heatx的模型设定参数
1、Calculation栏中有五个选项：
（1）简捷计算 （Short-cut） （2）详细计算 （Detailed） （3）管壳式换热器计算（Shell&Tube） （4）空冷器计算 （AirCooled） （5）板式换热器计算（Plate heat exchangers）
6.2 换热器Heater
典型的Heater流程连接图
热流率 （可选）
进料物流 （任意股）
出口物流
热流率 （可选）
物料流 入口至少一股物料流
出口一股物料流 一股水倾析物流可选的
倾析水 （可选）
热流 入口任意股热流可选的 出口一股热流可选的
6.2 换热器Heater
Heater模型设定参数
Heater模型有两组模型设定参数：闪蒸规定与有效相态
6.2 换热器HeatX
Heatx 严格计算变量以及使用准则
6.2 换热器HeatX
Heatx 严格计算变量以及使用准则
变量
计算方法
简捷法使用准则 严格法使用准则
常数Constant （由用户指定校正 系数，也可查手册）
Default
LMTD
对数平均温 差校正因子
几何尺寸 Geometry 用户子程序 User-subroutine
40%（w）的饱和蒸汽在冷凝器中部分冷凝。冷凝器的压降为0，冷 凝物流的汽/液比（mol）为1/1，物性方法选用UNIQUAC。求冷凝 器热负荷。
6.2 换热器HeatX
换热器HeatX用于模拟两股物流逆流或并流换热时的热量 交换过程，可以对大多数类型的双物流换热器进行简捷计算 或详细计算。
模拟下述常见结构的管-壳式换热器：
6.2 换热器HeatX
Heatx的模型设定参数
3、Type选择框中有三个选项：
（1）设计 （Design） （2）核算 （Rating） （3）模拟 （Simulation）
Calculation与Type两组选项按下述方式配合使用：详细计算只 能与核算或模拟选项配合。详细计算可根据给定的换热器几何结构和 流动情况计算实际的热面积、传热系数、对数平均温度校正因子和压 降。
6.2 换热器HeatX
Heatx的模型设定参数
在换热器中，流体走管程/壳程，下列几点可作为选择的 一般原则：
a) 不洁净或易结垢的液体宜在管程，方便清洗。 b) 腐蚀性流体宜在管程，以免管束和壳体同时受到腐蚀。 c) 压力高的流体宜在管内，以免壳体承受压力。 d) 饱和蒸汽宜走壳程，饱和蒸汽较清洁，表面传热系数与流速无关， 而且冷凝液易排出。 e) 流量小而粘度大的流体一般以壳程为宜。 f) 需要被冷却物料一般选壳程，便于散热。
闪蒸规定 (Flash specifications) 温度 Temperature 压力 Pressure 温度 Temperature change 蒸汽分率 Vapor fraction 过热 Degrees of superheating 过冷 Degrees of subcooling 热负荷 Heatduty
化工流程模拟实训：Aspen_Plus教程_第1章绪论
？！
示例：
测演讲时间
方法：[幻灯片放映] ->[设置 放映方式]
控制：人工换片/定时自动换片 播放动画效果？ 播放旁白？ 循环播放？ 绘图笔现场应用 状态（放映/编辑） 状态转换
幻灯片制作原则
提纲文章 演讲提纲，现场展开.
短语化 5/7/9 >……
提炼、力求简洁.
视觉效果 图形、直观、动静有度、色彩分明、简洁.
•情绪控制的重要性 •如何进行情绪控制
多个动作连动
示例
公司角色与定位
全面 产品与服务与提供者
技术与产品供应商 应用集成商
信息服务运营商
课程内容
创建演示文稿 修饰幻灯片 幻灯片连接
放映设置和打印
幻灯片的连接
串连（要制作完整的PowerPoint演示文稿 ，
要将单张幻灯片连接起来，似“串珍珠”）。
➢ 12字真言：“能用图，不用表；能用表，不
不断循环渐进的过程
目标
示例
评估与检查
宗旨
计划时间表
共同计划
计划要素分解
部门间协作互动
7%
2%
58%
意大利
瑞士
15%
德國
5%
5%
英國
法國
4% 1%3%
歐洲其它國家 北美 （美國，加拿大）
亞太地區(中國，澳大利亞，日本)
貿易
➢看百分比用饼状图
数量
5000 4000 3000 2000 1000
0
1
➢看差距用柱状图
A/B班上半年产量表
2
3
4
5
6
月份
月份 A班 B班
动画制作
★声音的设置
启动时间、与内容要协调、自动或手动点击
第5讲 ASPEN PLUS 换热器的模拟
HeatX具有有效值的选项
变量 LMTD Correction Factor （LMTD校正因子） Heat Transfer Coefficient （传热系数） 计算方法 常数 几何尺寸 用户子程序 常数值 特定相态的值 幂率表达式 膜系数 换热器几何尺寸 用户子程序 常数值 特定相态的值 幂率表达式 由几何尺寸计算 出口压力 由几何尺寸计算 在简捷法模型 中可采用 Default No No Yes Default Yes No No No No No No No Default No 在严格法模型 中可采用 Yes Default Yes Yes Yes Yes Yes Default Yes Yes Yes Yes Default Yes Default
HeatX—详细计算 (2)
HeatX的简捷法核算与严格法核算比较
用Setup Specifications页上的 Calculation Type（核算类型）字段来规 定简捷法或严格法核算。 简捷法核算不需要换热器结构或几何尺寸 数据。 对于严格法核算模型，可以用换热器几何 尺寸去估算：
膜系数（Film coefficients） 压降（Pressure drops） 对数平均温差校正因子（Log-mean temperature difference correction factor）
Heater — 模型参数（2）
Heater — 模型参数（3）
Heater模型有两组模型设定参数：
2、有效相态 ( Valid Phase )
（1）蒸汽 （3） 固体 （5） 汽—液—液 （7） 汽—液—游离水 （2）液体 （4）汽—液 （6）液—游离水
Heater — 模型参数（4）
Heater — 应用示例 (1)
Aspenplus浙大吴嘉老师热过程单元的仿真设计二PPT教学课件
HeatX—— U-膜系数法
(2)
第7页/共43页
HeatX—几何结构
详细计算时需输入换热器的几何 结构参数。从数据浏览器左侧的目录 树中选择几何(Geometry)项目，然后在 右侧的壳程(Shell)、管程(Tubes)、管翅 (Tube fins) 、 挡 板 (Baffles) 和 管 嘴 (Nozzles)表单中输入相应的数据。
排列模式 Pattern 中心距 Pitch
材料 Material 导热系数 Conductivity
第15页/共43页
HeatX——管程参数（2）
第16页/共43页
HeatX——管程参数（3）
管程参数还有管尺寸(Tube size)， 可用两种方式输入：
实际尺寸 Actual 内径 Inner diameter 外径 Outer diameter 厚度 Tube thickness
第37页/共43页
HeatX——压降/速度（2）
第38页/共43页
HeatX —— 分区
分区表单给出了换热器内根据冷、热 流体相态对传热面积分区计算的情况，包 括各区域的热流体温度、冷流体温度、对 数平均温差、传热系数、热负荷和传热面 积信息。我们可根据此信息分析换热方案 是否合理以及改进设计方案的方向。

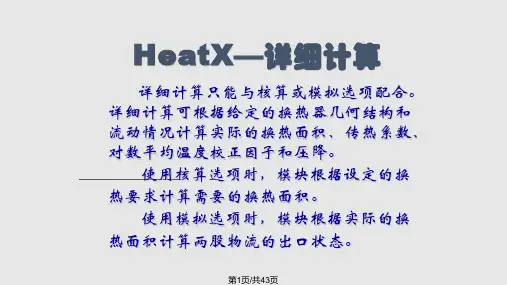

HeatX—详细计算
