中考物理冲刺复习 电学总复习 专题1 欧姆定律训练(无答案)
中考物理复习《欧姆定律》专项综合练习及详细答案
一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。
闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（）A．此时灯泡的电阻为8ΩB．此时灯泡和滑动变阻器的阻值之比为8∶7C．该电路能探究串联电路电流的特点D．该电路能探究电流与电压的关系【答案】D【解析】【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
【详解】A．此时灯泡电阻L2.4V8Ω0.3AURI===故A正确，不符合题意；B．滑动变阻器两端电压L= 4.5V 2.4V 2.1VU U U-=-=滑此时灯泡与滑动变阻器的阻值之比L L2.4V82.1V7R UR U===滑滑故B正确，不符合题意；C．利用该电路可以探究串联电路电流特点，故C正确，不符合题意。
D．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压的关系，故D错误，符合题意。
故选D。
3．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A．电路中电流变化的范围是0A～0.5AB．滑动变阻阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.45 WD．该电路的最大功率是1.25W【答案】C【解析】【详解】AB．当灯泡的电压最大时，即L 2.5VU=，此时电路中的电流大小为LLL1.25W0.5A2.5VPIU===这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L- 4.5V-2.5V 2.0VU U U===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ； 由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯=C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。
(名师整理)最新物理冲刺中考专题复习《欧姆定律》考点提升训练(含答案)

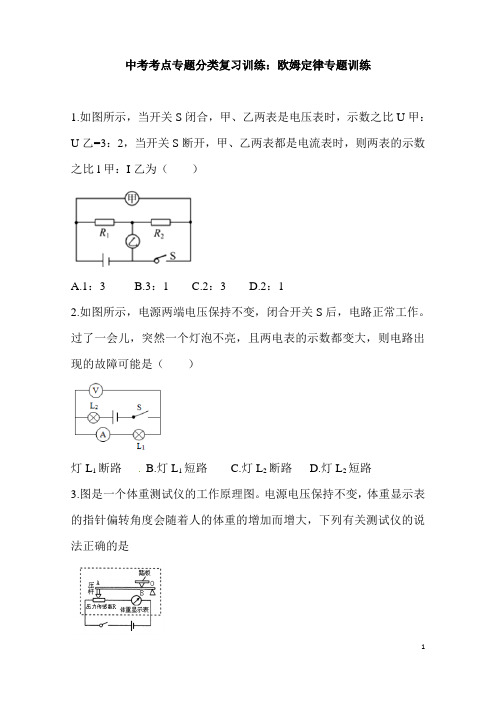

中考考点专题分类复习训练：欧姆定律专题训练1.如图所示，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比l甲：I乙为（）A.1：3B.3：1C.2：3D.2：12.如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作。
过了一会儿，突然一个灯泡不亮，且两电表的示数都变大，则电路出现的故障可能是（）灯L1断路 B.灯L1短路 C.灯L2断路 D.灯L2短路3.图是一个体重测试仪的工作原理图。
电源电压保持不变，体重显示表的指针偏转角度会随着人的体重的增加而增大，下列有关测试仪的说法正确的是A.O 为支点，作用在B 点为动力，ABO 是一个省力杠杆B.体重显示表是用电压表改装而成的C.体重显示表可能是用电压表改装而成的，也可能是用电流表改装而成的D.压力传感器R 的阻值随压力的增大而减小4.如图所示，电源电压不变，R 1为定值电阻，R 2为滑动变阻器，闭合开关S ，移动滑片P ，多次测量记录电压表示数U 和对应的电流表示数I ，则绘制的U-I 关系图像正确的是（ ）5.如图所示的电路，电源电压为6V 且保持不变，R=10Ω，当闭合开关S ，电压表的示数为2V ，以下判断正确的是（ ）A.通过电阻R 的电流是0.6AB.电阻R 两端的电压是2VC.通过灯泡L 的电流是0.2AD.电路中的电流是0.4A6.在图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合。
当电键S 2由闭合到断开时，电路中（ ）D .C .B . A .A.电压表V的示数变小B.电流表A1的示数变大C.电压表V示数与电流表A示数的比值变大D.电压表V示数与电流表A示数的乘积变大7.如图所示的电路，电源电压恒为4.5V，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻阻值为5Ω，滑动变阻器最大阻值为20Ω.闭合开关，移动滑片的过程中，下列说法正确的是（）A.若滑片P向右移动，电流表示数变大B.滑动变阻器的阻值变化范围为2.5Ω～20ΩC.定值电阻的功率变化范围为0.45W～1.8WD.电压表与电流表的示数比值不变8.如图为一种握力计和它的工作原理图.电源电压保持不变。
2024年中考物理专题复习—电学压轴欧姆定律极值范围题
2024年中考物理专题复习—电学压轴欧姆定律极值范围题一、○V 并联在滑变两端诀窍：①max min min I R U ⇒⇒；②max max min U R I ⇒⇒——流阻压，大小小；反过来，大大小逻辑：根据U I R=知：若U 不变，则R ↑→I ↓；R ↓→I ↑例1.如图所示的电路中，电源电压U=4.5V 且保持不变。
电阻R 1=3Ω，变阻器R 2的最大值为10Ω，电流表量程为0~0.6A ，电压表量程为0~3V 。
为保证电路安全，变阻器连入电路的阻值范围是（）A.0~10ΩB.4.5~6ΩC.3~10ΩD.4.5~10Ω解析：max 2mi n n mi 4.5V 7.50.6A 7.53 4.0.6A5I R R ⇒===⇒=Ω-Ω=ΩΩ答案：B 。
变式1.如图所示，电源电压为4.5V ，电压表量程为0~3V ，电流表量程为0~0.6A ，滑动变阻器规格为“20Ω1A ”，小灯泡L 标有“2.5V 1.25W ”（灯丝电阻不变）。
在保证小灯泡L 电流不超过额定电流，移动滑动变阻器的滑片，下列说法正确的是（）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是10~20Ω③电压表示数变化范围2~3V④电流表示数变化范围0.3~0.5A A.只有②④正确 B.只有②③正确 C.只有③④正确 D.只有①③正确解析：①1.25W ===0.5A2.5V L L L P I U 额额额， 2.5V ==50.5AL L L U R I =Ω额额②max m m i in n 4.5V 90.5A 0.5A 954I R R ⇒==⇒=Ω-ΩΩΩ==滑③U Rmin =4.5V －0.5A ×5Ω=2V ，U Rmax =3V④min 3V 0.3A 10I ==Ω，I max =0.5A 答案：C 。
变式2.如图所示，电源电压为5V ，电压表量程为0~3V ，电流表量程为0~0.6A ，滑动变阻器规格为“20Ω1A ”，定值电阻R 1标有“6Ω0.5A ”。
中考物理冲刺复习欧姆定律专电阻的测量训练(附2套中考模拟卷)

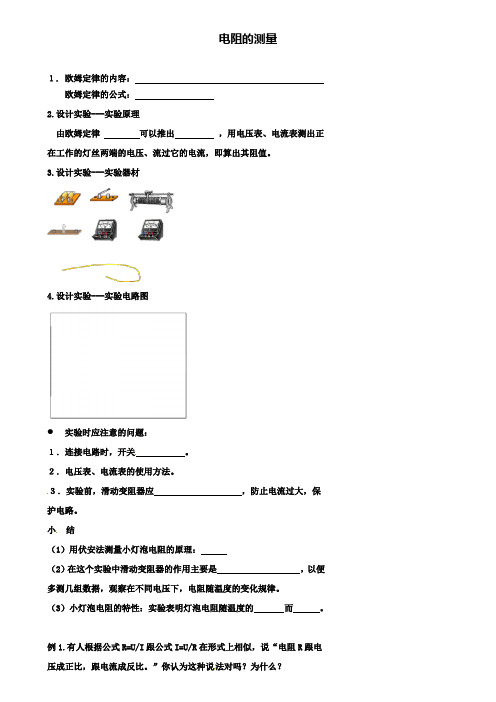

电阻的测量１. 欧姆定律的内容：欧姆定律的公式：2.设计实验---实验原理由欧姆定律可以推出，用电压表、电流表测出正在工作的灯丝两端的电压、流过它的电流，即算出其阻值。
3.设计实验---实验器材4.设计实验---实验电路图实验时应注意的问题：１．连接电路时，开关。
２．电压表、电流表的使用方法。
３．实验前，滑动变阻器应，防止电流过大，保护电路。
小结（1）用伏安法测量小灯泡电阻的原理：（2）在这个实验中滑动变阻器的作用主要是，以便多测几组数据，观察在不同电压下，电阻随温度的变化规律。
（3）小灯泡电阻的特性：实验表明灯泡电阻随温度的而。
例1.有人根据公式R=U/I跟公式I=U/R在形式上相似，说“电阻R跟电压成正比，跟电流成反比。
”你认为这种说法对吗？为什么？例2. 在如图所示的测小灯泡电阻R的实验中：（1）在连线的过程中，开关应该处于_______状态，滑动变阻器的滑片P应先移到____（填“A”或“B”）端，使它的电阻值______。
（2）闭合开关后，当滑片向左移动时，电流表读数______、电压表读数________（填“变大”、“变小”或“不变”）。
（3）当滑片移到某一位置时，电流表、电压表的示数如图所示，则电压表读为_______伏，电流表读数是_______ 安，由公式_______可算得待测小灯泡的电阻为_______欧。
中考物理模拟试卷一、选择题1．如图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置．下列措施中能使电磁铁磁性增强的是A．滑片P向右移动，其他条件不变B．滑片P向左移动，其他条件不变C．开关S由1扳到2，其他条件不变D．电源的正负极对调，其他条件不变【答案】B【解析】电磁体的磁性强弱与下列3种因素有关：（1）电流强弱（2）线圈扎数（3）有无铁芯．A中P 向右滑动时电阻增大，电流变小，磁性变小．B中P向左移动时电阻减小，电流增大，磁性增大．C线圈扎数变少，磁性减弱．D电源正负极的对换不影响磁性大小．2．小朗同学打乒乓球时，不小心把球踩瘪了，但球没有破裂．对于球内的气体而言，没有发生变化的物理量是A．体积B．密度C．质量D．内能【答案】C【解析】A. 当球被踩瘪时，球的体积减小，所以球内气体的体积也减小了，故A错误；B. 当球被踩瘪时，球内气体质量不变，但由于气体体积减小，所以球内气体的密度会变大，故B错误；C. 质量是物体内所含物质的多少，当球被踩瘪时，虽然球内的气体体积减小，但由于球没有破裂，球内气体的分子数量没有增多也没有减少，所以球内气体的质量没有发生变化，故C正确；D. 当球被踩瘪时，球内气体被压缩，外力对球内气体的体积做功，球内气体的内能增加，故D错误．3．如图所示物态变化现象中，需要吸热的是（）A．雾凇的形成B．河水结冰C．樟脑丸逐渐变小D．露珠的形成【答案】C【解析】A．雾凇是空气中的水蒸气遇到天气急剧降温凝华成的雾凇，需要放出热量，不符合题意；B．河水结冰，是液体凝固成固体的现象，需要放热，不符合题意；C．樟脑丸变小是固体樟脑丸遇热升华为气态，而变小，需要吸热，符合题意．D．露珠的形成是空气中的水蒸气液化成的小水珠，放热，不符合题意．4．用图所示的杠杆提升重物，设作用在A端的力F始终垂直杠杆向下，在将重物慢慢提升到一定高度的过程中（杠杆越过水平位置），F的大小将A．保持不变B．逐渐变小C．逐渐变大D．先变大，后变小【答案】D【解析】根据题意知道，当慢慢提升重物不越过水平位置时，重力（阻力）不变，阻力臂增大（水平时最大），动力臂不变，即G不变、L1不变，L2增大，由于FL1＝GL2，所以力F逐渐变大；当杠杆越过水平位置时，阻力和动力臂还是不变，但是阻力臂变小，由于FL1＝GL2，所以动力F减小；综上所述，动力F先变大后减小．5．如图，关于电与磁的分析正确的是A．图a验电器的原理是异种电荷相互排斥B．图b装置原理可以制造电动机C．图c奥斯特实验说明通电导线周围有磁场D．图d使用测电笔时手应接触笔尖金属体【答案】C【解析】A. 验电器的原理是同种电荷相互排斥。
中考物理考冲刺实验专题及答案 欧姆定律
中考物理考冲刺实验专题及答案欧姆定律一、实验题1．如图所示，小华利用电流表、电压表、滑动变阻器、开关、电源、阻值不同的电阻及导线等实验器材，探究电流与电阻的关系。
（1）请你用笔画线代替导线，帮小华完成实物电路的连接。
要求滑动变阻器滑片P向左移动时，电流表的示数变小，导线不能交叉；（2）实验过程中，使用不同定值电阻进行探究时，调节滑动变阻器滑片P的位置，使电阻R两端电压保持不变，这种方法是；（3）某次实验中，闭合开关，电流表指针不发生偏转，电压表示数约3V，且移动滑片时无任何变化，产生这一现象的原因可能是;（4）排除故障后，更换不同定值电阻进行了实验，记录实验数据如下表：分析表中数据可得到的结论是：；实验中，测量四次实验的目的是：2．小阳在探究电流与电压的关系时，选择了下列实验器材：电压表、电流表、滑动变阻器（20Ω 1A）、开关、电池、定值电阻（R=10Ω）、导线若干，实验电路图如图甲所示。
请按要求完成实验：（1）请按如图甲所示的电路图，将图乙电路连接完整，在连接电路时，开关应断开；要求滑动变阻器的滑片P向左滑时，电流表示数变大；( )（2）电路连接无误后，小阳通过调节滑动变阻器的滑片P，测出电阻R两端的电压和对应的电流值，实验数据如下表，分析表中数据可以得出的结论是：；（3）如果想利用该实验电路完成探究电流与电阻的关系，还需要添加的器材有3．小明、小红和小亮在做“探究影响导体的电阻大小因素”实验时，做出了如下猜想猜想一：导体的电阻可能与导体的长度有关；猜想二：导体的电阻可能与导体的横截面积有关；猜想三：导体的电阻可能与导体的材料有关；实验室提供了4根电阻丝，其规格、材料如表所示：（1）如图所示电路，闭合开关后，在M、N之间分别接上不同导体，通过观察电流表示数或灯泡亮度来比较导体电阻大小，这种研究方法叫做法；（2）为了验证猜想二，可依次把M、N跟（选填“A，B，C，D”）的两端相连，闭合开关，记下电流表的示数，分析比较这两根电阻丝电阻的大小；（3）依次把M、N跟电阻丝A，B的两端连接，闭合开关，电流表的示数不同，分析比较A，B两根电阻丝电阻的大小，其结论是；（4）小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能够完成猜想（选填“一”、“二”或“三”）的实验验证；（5）以上方法在研究物理问题时经常用到，被称为控制变量法。
中考物理总复习——欧姆定律
欧姆定律一．选择题1．已知R1：R2=2：3，将它们接在如图所示电源电压为12V的电路中，闭合S 则通过它们的电流之比及它们两端的电压之比是（）A．I1：I2=3：2 U1：U2=1：1 B．I1：I2=3：2 U1：U2=3：2C．I1：I2=2：3 U1：U2=1：1 D．I1：I2=1：1 U1：U2=2：32．一根粗细均匀的金属导线其电阻值为R，将其剪成相等的两段后，再进行并联，则并联后的电阻值为（）A．2R B．R C．D．3．有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（）A．一定大于R B．一定等于RC．一定小于R D．以上结果都有可能4．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω。
下列说法正确的是（）A．通过电阻R1的电流为0.5AB．电源电压为5VC．电阻R1的阻值为15ΩD．若断开开关S2，电流表A1示数变大5．早在19世纪20年代，德国物理学家欧姆就对导体中电流、导体两端电压的关系进行了大量的实验研究，发现对于大多数导体而言，导体中电流跟导体两端电压成正比，并于1827年在《动电电路的数学研究》一书中，把他的实验规律总结成如下公式：S=γ•E（S表示导体中的电流；E表示导体两端电压；γ表示导体对电流的传导率，简称电导率）。
关于这一规律，下列说法正确的是（）A．对于不同的导体，给它们两端加相同的电压，通过的电流与导体的电导率成反比B．对于不同的导体，如果通过的电流相同，电压与导体的电导率成正比C．电导率反映的是导体对电流的导通作用D．电导率的大小是由加在导体两端电压与通过导体的电流决定的6．如图所示，电源电压保持不变，先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2，电阻R1、R2的阻值之比为（）A．U1：U2B．U2：U1C．U2：（U2﹣U1） D．U1：（U2﹣U1）7．在如图所示的实物电路中，电源电压恒为3V，滑动变阻器的规格为”10Ω 1A“，灯泡上标有“2.5V1W”的字样，闭合开关后调节滑动变阻器的滑片，在保证各元件安全的情况下，下列说法正确的是（）A．小灯泡正常发光时的电阻为2.5ΩB．向右移动滑片时，电压表V1的示数变小，小灯泡亮度变暗C．向右移动滑片时，电压表V2与电流表A的示数之比不变D．让小灯泡正常发光1min，滑动变阻器产生的电热为12J8．某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻R x，得到如图乙所示的图象。
精选北京市重点中学中考物理冲刺复习欧姆定律专电阻的测量训练
电阻的测量１. 欧姆定律的内容：欧姆定律的公式：2.设计实验---实验原理由欧姆定律可以推出，用电压表、电流表测出正在工作的灯丝两端的电压、流过它的电流，即算出其阻值。
3.设计实验---实验器材4.设计实验---实验电路图实验时应注意的问题：１．连接电路时，开关。
２．电压表、电流表的使用方法。
３．实验前，滑动变阻器应，防止电流过大，保护电路。
小结（1）用伏安法测量小灯泡电阻的原理：（2）在这个实验中滑动变阻器的作用主要是，以便多测几组数据，观察在不同电压下，电阻随温度的变化规律。
（3）小灯泡电阻的特性：实验表明灯泡电阻随温度的而。
例1.有人根据公式R=U/I跟公式I=U/R在形式上相似，说“电阻R跟电压成正比，跟电流成反比。
”你认为这种说法对吗？为什么？例2. 在如图所示的测小灯泡电阻R的实验中：（1）在连线的过程中，开关应该处于_______状态，滑动变阻器的滑片P应先移到____（填“A”或“B”）端，使它的电阻值______。
（2）闭合开关后，当滑片向左移动时，电流表读数______、电压表读数________（填“变大”、“变小”或“不变”）。
（3）当滑片移到某一位置时，电流表、电压表的示数如图所示，则电压表读为_______伏，电流表读数是_______ 安，由公式_______可算得待测小灯泡的电阻为_______欧。
2019-2020学年物理中考模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题1．你一定听说过《龟兔赛跑》的寓言故事吧？乌龟和兔子同时从起点跑出，兔子在远远超过乌龟后，便骄傲地睡大觉．当它睡醒后才发现：乌龟已经爬到了终点．关于这个赛跑过程，下列说法正确的是A．兔子始终比乌龟跑得快B．只有选地面为参照物后，才能说乌龟是运动的C．兔子在睡觉时肯定是静止的D．乌龟的平均速度比兔子的平均速度大2．下列说法正确的是（）A．弯折铁丝，铁丝变热，是通过做功来改变物体内能的B．在热传递过程中，温度升高越多，物体吸收的热量越多C．人从滑梯上滑下时，臀部温度升高是由于发生了热传递D．汽油机在压缩冲程中将内能转化为机械能3．下列说法中正确的是A．低于220V的电压对人体都是安全的B．若空气开关“跳闸”，一定是电路中出现了短路C．用吸管喝饮料，利用了大气压强D．起风时，常看见屋内的窗帘飘向窗外，这是因为窗外空气流速大，压强大4．信息、能源和材料并列为现代文明的三大支柱，以下相关说法正确的是A．核电站是利用核聚变获得核能的B．LED 灯具有单向导电性C．一切信息的传递都必须依靠电磁波D．超导材料适合制作电炉丝5．关于家庭电路及安全用电，下列说法中正确的是（）A．家庭电路的电压是220V，电路中的插座和电灯是串联的B．新建楼房中的供电线路已经不再使用保险丝，而用起保险作用的空气开关C．家庭电路中总电流过大就是总功率过大造成的D．在正确使用试电笔辨别火线时，试电笔的氖管发光，但无电流通过人体6．下列常见物理量的估算最符合实际的是（）A．一元硬币直径大约2.5mmB．硬币从课桌表面自由掉落到地面大约需要8sC．人步行的速度大约是1m/sD．一个中学生的质量大约是500g7．将一根短的铁丝拉长，一定变大的是它的A．质量 B．体积 C．密度 D．电阻二、多项选择题8．下列说法中正确的是A．一杯水的比热容比一桶水的比热容小B．晶体在熔化过程中吸收热量，温度不变C．组成物质的分子之间，只存在引力，不存在斥力D．长时间压在一起的铅板和金板互相渗入，这种现象是扩散现象9．（2分）图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是A．甲、乙两次实验都应用了控制变量法B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多C．乙实验时为了研究电流产生的热量与电阻的关系D．乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小10．如图甲所示的电路中，电源电压为12V且保持不变，闭合开关S，将滑动变阻器的滑片置于中点c时，消耗的功率为；当滑片移至b端时，消耗的功率为，滑片移动过程中电流表与电压表的示数变化关系如图乙所示，下列说法正确的是A．B．C．的阻值为D．三、填空题11．被细绳拴着的小球在光滑水平面内绕O点做圆周运动，轨迹如图所示，小球所受空气阻力忽略不计.某时刻细绳突然断开，此时小球速度大小为v1，一段时间后小球运动到水平面上的P点，速度为v2，则v1_______v2（选填“>”、“=”或“<”），细绳断开时小球的位置可能是在圆周上的_______（选填“A”、“B”或“C”）点处.12．2018年11月19日，我国在西昌卫星发射中心以“箭双星”的方式成功发射第42、43颗北斗导航卫星。
初中物理专题复习 欧姆定律复习训练(第1课时)
1 《欧姆定律》训练 1、探究电流与电压、电阻的关系。 ①提出问题： ？ ②制定计划，设计实验：要研究电流与电压、电阻的关系，采用的研究方法是： 。即：a、保持 不变，改变 研究电流随 的变化关系； b、保持 不变，改变 研究电流随 的变化关系。 ③进行实验，设计出实验电路图和实验表格：
④分析论证，得出结论： 电阻一定 ；电压一定， 。 2、欧姆定律的内容： 。 数学表达式 ，公式中各字母表示的物理量及单位分别是 。 3、伏安法测电阻的实验电路如图所示，若待测电阻阻值在10Ω左右。 （1）实验原理______________________。 （2）在图中的“o”内填上相应的电流表、 电压表符号。 (3)实验前，开关应 ，滑片P应放在变阻器的 端。 (4)在实验中滑动变阻器的作用是 。 （5）闭合开关后，发现电流表无读数，电压表有示数，故障可能是_____________。 （6）闭合开关并移动滑片P后，发现电压表无示数，但电流表却有示数，故障可能是_____________。 4、回顾电流、电压知识，填写下列表格。 电路 电流规律 电压规律 串联电路 并联电路 5、电阻的串联和并联：
实验 次数 电压 电阻 R/ Ω 电流 I / A 1 U=2_V 5 0.4 2 10 0.2 3 15 0.13
实验 次数 电阻 电压 U / V 电流 I / A 1 R = 10_Ω 1 0.1 2 2 0.2 3 3 0.3
S P R 2
（1）、串联电路的电阻特点是 ，可用公式表示为： 。 （2）、并联电路的电阻特点是 ，可用公式表示为 。
７.根据欧姆定律公式 I=U/R可变形得到R=U/I 对此，下列说法中正确的是（ ） A.导体电阻的大小跟导体两端的电压成正比 B．导体电阻的大小跟导体中的电流成反比 C．当导体两端的电压为零时，导体的电阻也为零 D．导体电阻的大小跟导体两端的电压和通过导体的电流大小无关 ８.如图所示，电源电压保持不变，开关闭合后，若P向右移动，则电压表、电流表示数的变化分别为( ) A.电压表示数变大、电流表示数变小 B.电压表示数变大、电流表示数变大 C.电压表示数变小、电流表示数变大 D.电压表示数变小、电流表示数变小 ９．如图所示的电路中，电源电压恒定不变，已知R1=3R2， 当S1闭合、S2断开时，电压表和电流表示数分别U1和I1； 当S1断开、S2闭合时，电压表和电流表示数分别U2和I2， 则U1：U2= ，I1：I2= 。
中考物理总复习《欧姆定律》专项练习题(附参考答案)
中考物理总复习《欧姆定律》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题的理解，下列说法中正确的是（）1．对于公式R=UIA．导体的电阻与加在导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与加在导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻与加在导体两端的电压、通过导体的电流都无关2．图所示的电路中，电源两端电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A．电流表示数变小，电压表示数不变B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电压表与电流表的示数之比保持不变3．如图为标有“2V”字样的小灯泡 L 与定值电阻 R 的 U-I 图像，若将它们串联接入电路，小灯泡 L 恰好正常发光，由图可知（）A．电源电压为 5V B．定值电阻的阻值为 20ΩC．小灯泡正常发光时的阻值比定值电阻大D．若将它们并联接入 0.5V 的电路中，干路电流为 0.25A 4．如图是一种自动测定油箱内油面高度的装置。
其中R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆连接，滑杆可以绕固定点转动，则下列说法正确的是（）A．电路中R和R0是并联连接的B．油量表是由电流表改装而成的C．油位越高，通过R0的电流越小D．油位越低，R两端的电压越大5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。
下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。
【物理】人教版中考物理 欧姆定律专题复习练习(含解析)(word)
【物理】人教版中考物理欧姆定律专题复习练习(含解析)（word）一、欧姆定律选择题1．图甲是某电子秤的原理示意图，R1的阻值为100 Ω，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示，电源电压为6 V保持不变，则（）A. R2的阻值变化范围为0~1000 ΩB. 电路中电流的变化范围为0.1 A~0.6 AC. 电路中电流为0.02 A时，托盘内物体的质量为600 gD. 托盘内物体质量为400 g 时，电流表的示数为0.01 A沿此线折叠【答案】C【解析】【解答】A. 由图乙可知,压敏电阻R2的阻值变化范围为0∼500Ω，A不符合题意；B. 当托盘内物体的质量为零时,压敏电阻R2＝500Ω，则电路总电阻：R＝R1+R2＝100Ω+500Ω＝600Ω，此时电路中的电流：I＝＝0.01A，当托盘内物体的质量为1000g时,压敏电阻阻值是0Ω，则电路总电阻：R′＝R1+R′2＝100Ω+0Ω＝100Ω，此时电路中的电流：I′＝＝0.06A，所以，电路中电流的变化范围为0.01A∼0.06A，B不符合题意；C. 当电路中电流I1＝0.02A时，电路总电阻：R总＝＝300Ω，则压敏电阻R2的阻值：R2＝R总−R1＝300Ω−100Ω＝200Ω，由图乙可知,当R2＝200Ω时，托盘内物体的质量为600g，C符合题意；D. 当托盘内物体质量为400g时,由图乙可知,R2″＝300Ω时，则电路总电阻：R′总＝R1+R2″＝100Ω+300Ω＝400Ω，此时电路中的电流：I2＝＝0.015A，D不符合题意。
故答案为：C。
【分析】电阻R1、R2串联电流表测电路中的电流，由图乙可知，压敏电阻R2的阻值变化范围；根据串联电路电阻特点和欧姆定律求出电路中电流的变化范围；再根据欧姆定律、串联电路电阻特点求出托盘内物体的质量和电流表的示数.2．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小【答案】 B【解析】【解答】解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，灯泡L两端的电压变大，故指示灯亮度增大；故CD错误；因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压变小，即电压表的示数变小；故A错误，B正确．故选B．【分析】由电路图可知，气敏电阻与指示灯串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，根据甲图得出当有害尾气浓度增大时气敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知电压表示数的变化；3．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．4．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2==10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1:欧姆定律
一、 基本概念
物理量 电荷 电流 电压 电阻 电功 电功率
符号
单位
意义
1.电流：电流表的使用和识别
例题1：
小宣在研究并联电路的电流规律时，连接了如右图所示的电路，将开
关S闭合后，两块电流表的指针都如右图所示，则通过L2的电流是
____A，则通过L1的电流是_____A。
2.电压：电压表的使用和识别
例题2：
如图所示的电路，开关S闭合后，两个电压表V1和V2的示数分别为
6V和4V，由此可知电阻R1、R2两端的电压分别是
A．4V、2V B．2V、4V
C． 6V、4V D．4V、6V
3.电阻：电阻大小和什么因素有关？
例题3：
如图是探究“影响电阻大小因素”的实验装置（已知a、b、d粗细相
同；b、c、d长短相同；c比a、b、d粗）。本实验通过观察比较__________
来判断金属丝电阻的大小。若探究电阻大小与导体横截面积的关系应
选择的两根金属丝是________。这个实验装置经过小黄和同学们的研
究发现无法很好控制变量，因此需要增加的实验器材是________，在
每次更换连入电路的金属丝后应该进行的操作是________________。
2
例题4：
在如图所示的电路中，R为电阻丝，当闭合开关后，灯泡发光。当用
酒精灯对电阻丝加热时，灯泡变暗，这一现象说明电阻丝的电阻随温
度升高而变 。
二、欧姆定律
公式：
例题5：
如图是关于电阻A、B的I－U图像。由图可知，阻值较大的电阻
是＿＿＿Ω。若将A、B两电阻并联后接在电压为2V的电源两端，
则干路电流是＿＿A；若将A、B两电阻串联接入电路，此时电路中
的电流是0.3A，则电源电压是＿＿＿V。
三、欧姆定律的应用
1.用伏安法测小灯泡的电阻
例题6：如图（甲）所示，小灯泡的额定电压为3.8V，电源电压不大
于3V。
（1） 了做“用滑动变阻器改变通过小灯泡的电流”的实验，已将所用
器材连成部分电路。若要求滑动变阻器的滑片P向右移动时，通过小
灯泡中的电流变大，在原图中补画导线，组成符合要求的电路；（电流
表使用0-0.6A量程）
⑵在连成正确电路后闭合开关S，两电表的指针位置如图（乙）所示，
3
灯泡此时的电阻为______Ω。
⑶在多次实验后，数据整理记录如下表所示。由表中数据可以发现灯
泡两端电压越大，电阻越_____，得出此结论的原因是___________。
实验次数 1 2 3
电压U/V 1.8 2.2 2.8
电流I/A 0.24 0.28 0.34
电阻R/Ω 7.5 7.9 8.2
2.多种方法测电阻
例题7：
小新同学想利用两块电压表和阻值已知的电阻R0测量电阻RX的阻值。
小新选择了满足实验要求的电源、电压表V1和V2。
（1）请你用笔画线表示导线，完成如图所示的实验电路的连接。（导线
不得交叉）
（2）电压表V1的示数用U1表示，电压表V2的示数用U2表示，请用U1、
U2和R0表示：R
X
＝_________。
例题8：
在学习欧姆定律之后，老师请同学们设计一个测未知电阻Rx的电路，其
中小明同学设计的电路如图所示。R0为已知阻值的电阻，当S1闭合S
2
断开时，电流表读数为I；当S1、S2都闭合时，电流表读数为I1请你写
出小明同学测Rx的表达式。Rx＝ 。
