简易风洞及控制系统
简易风洞及控制系统（专科组G题）
作者：王康、赵辉、张帅帅
赛前辅导教师：吉武庆
文稿整理辅导教师：吉武庆
摘要
本文介绍了简易风洞控制系统的设计方案。本设计以 STC89C52R单片机为主控芯片， 利用涡轮式轴流风机来为小球的运动提供动能。通过在风洞表面安装的 8个光电式光线传 感器来检测小球位置，而后通过 PID 算法对轴流风机的抽风量进行进一步调校 . 从而形成 一个完整的闭环控制系统。
关键词：PID算法，PW调速，闭环控制
Abstract
This paper introduces the design plan of a simple wind tunnel control
system.
The design STC89C52RCmicrocontroller as the main control chip, using turbine
type axial flow fan to provide kinetic energy for the movement of the ball. To
detect the location of the ball in a wind tunnel by surface mounted 8
photoelectric light sensor, and then through the exhaust volume PID algorithm
flow fan on the shaft was further adjusted. So as to form a complete closed-loop control system.
Keywords: PID algorithm, PWM speed control, closed loop control
目录 1、系统方案
该简易风洞控制系统主要由控制模块， 供电模块， 显示模块，键盘输入模块， 风机驱动模块和位置检测模块组成。小球的位置检测既可以采用超声测距又可 以采用红外对管，超声测距结构简单稳定性高；红外对管结构相对复杂，但在 一定情况下精度却比超声测距高。下面我们就测距模块的选型和风机控制算法 选择进行简要的分析和对比。
测距模块选型：
方案一：超声模块测距法
采用安装在顶部的超声测距模块来直接获取小球的相对位置。 很明显，此方
案最大的优点就是结构简单，使得整个系统更加稳定。但是由于超声模块的探
测距离S三2cm,但题中所规定的精度必须在 2cm的范围内，故不采用此方案 方案二：多重红外对管相对测距
采用多个对管分别安装在风洞一侧，当小球经过不同的对管时即代表小球所达 到的高度，因为红外对管在风洞上的位置是固定的，所以我们采用了定点检测 的方法，即在A,D点各安装一对管，在BC段通过6对管来将10cm的距离5等 份，使得在BC段各个相邻对管之间的距离小于
2cm从而保证了小球的精度误 差处于合理范围。
经系统分析与比较论证， 我们采用精度高、 误差小、性价比好的第二种方案， 即：多重红外对管相对测距方案。
风机控制算法选择：
方案一：模糊控制
模糊逻辑控制简称模糊控制 (Fuzzy Control) ，是以模糊集合论、模糊语言 变量和模糊逻辑推理为基础的一种计算机数字控制技术。模糊控制实质上是一 种非线性控制智能控制技术，它能简化系统设计的复杂性，且不依赖于被控对 象的精确数学模型；它利用控制法则来描述系统变量间的关系；不用数值而用 语言式的模糊变量来描述系统，使得模糊控制器不必对被控制对象建立完整的 数学模式。
但是模糊控制尚处于研究阶段，如何获得模糊规则及隶属函数，完全凭经 验进行；对信息简单的模糊处理将会导致系统的控制精度的降低和动态品质变 差。若要提高精度就必然增加量化级数，导致规则搜索范围扩大，降低决策速 度，甚至不能进行实时控制；方案二： PID 控制
PID 控制器作为最早实用化的控制器已有近百年历史， 现在仍然是应用最广 泛的工业控制器，它以其结构简单、稳定性好、工作可靠、调整方便而成为工 业控制的主要技术之一。当被控对象的结构和参数不能完全掌握，或得不到精 确的数学模型时，控制理论的其
它技术难以采用时， 系统控制器的结构和参数必须依靠经验和现场调试来确定， 这时应用
PID 控制技术最为方便。即当我们不完全了解一个系统和被控对象， 或不能通过有效的测量手段来获得时， 最适合用PID控制技术。PID控制，实际
中也有PI和PD控制。PID控制器就是根据系统的误差，利用比例、积分、微分 计算出控制量进行控制的。
其输入 e (t )与输出 u (t )的关系为：
u(t) = kp [ e(t) + 1/TI / e(t)dt + TD * de(t)/dt ]
因此它的传递函数为： G(s) = U(s) / E(s) = kp [ 1 + 1 / (TI*s) + TD * s ]
其中 kp 为比例系数； TI 为积分时间常数； TD 为微分时间常数。
经系统分析与比较论证， 风机的控制算法我们采用采用数学模型已知， 参数2、系统理论分析与计算
2.1 、主要部件的分析
2.1.1、ST188介绍
ST188 红外收发对管由高发射功率的红外光电二极管和高灵敏度的光电晶
体管二部分组成。在非接触条件下它的探测距离可达 4~13mm最大输出大流为
8mA实际应用时只需外接两个电阻即可正常工作，这极大地简化了 ST188的应
用难度，具体电路如图 1:
图1 ST188应用电路
2.1.2 LM339 介绍
LM339四路差动比较器，芯片内部装有四个独立的电压比较器，为 14管脚
DIP 封装，该电压比较器的特点是失调电压小、 电源电压范围宽、 对比较信号源
的内阻限制较宽、共模范围很大，为 0~ (Ucc-1.5V)Vo差动输入电压范围较 大等特点，具体应用电路如图 2：
图 2 电压比较电路
2.1.3、STC89C52R介绍
STC89C52R是STC公司生产的一种低功耗、高性能 CMOS位微控制器，具 有 8K 在系统可编程 Flash 存储器。
STC89C52R(使用经典的MCS-51内核，但做了很多的改进使得芯片具有传 统 51 单片机不具备的功能。
在单芯片上，拥有灵巧的8位CPU和在系统可编程Flash，使得STC89C52RC 为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。
具有以下标准功能：8k字节Flash , 512字节RAM 32位I/O 口线，看门 狗定时器，内置4KB EEPRQMMAX81C复位电路，3个16位定时器/计数器，4 个外部中断， 一个 7 向量 4 级中断结构（兼容传统 51 的 5 向量 2 级中断结构） ， 全双工串口。另外STC89C52RC可降至OHz静态逻辑操作，支持 2种软件可选 择节电模式。
空闲模式下，CPU停止工作，允许RAM定时器/计数器、串口、中断继续 工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止， 直到下一个中断或硬件复位为止。最高运作频率 35MHz。
图 3 控制电路设计图
2.2、PW啲产生
PWM信号的产生通常有两种方法：一种是通过软件编程来实现；另一种是 通过硬件电路来实现。由于后一种方法较复杂，对其也难以查证相应资料，操 作起来也麻烦。所以我们可以采用以软件的方法来产生 PWM言号，即使用单片
机。
单片机STC89C52R有两个定时器TO和T1。通过控制定时器TO和T1，赋 以相应的初值，就可以实现从89C52的任意输出口输出不同占空比的脉冲波形。 因为PWM言号软件实现的核心部件是由单片机内部的定时器决定，而不同的单 片机的定时器具有不同的特点，即使是同一台单片机由于选用的晶振不同，选 择的定时器工作方式也会不同， 其定时器的定时初值与定时时间的关系也不同。
因此，首先我们要明确定时器的定时初值与定时时间的关系 如果单片机的时钟频率为f,定时器/计数器为N位，则定时器初值与定时
时间的关系为：
式中，N---- —个机器周期的时钟数；Tw----定时器定时初值。
3、系统框图
3.1、系统结构框架图
如图4 系统结构框图3.2、程序流程图
4、系统功能测试方法、测量仪器型号、结果、整机指标
4.1、 软硬件连调
先将焊接好的各个电路模块（电机驱动模块，光电传感器模块，电压比较 模块，显示模块等）进行分开调试。再将整个硬件系统搭建起来，软件烧写进 去，进行联调。
4.2、 测试条件与测试仪
测试条件：硬件焊接完好，各个模块功能测试正常，软件编译正常即可
4.3、测试仪器:
仪器名称 用途 数量
单片机下载器 仿真调试及下载程序 1
数字万用表 测量各电路工作情况 1
示波器 检测PWM波形 1
波形发生器 向电机驱动模块输入信号 1
学生电源 向整个系统提供各种电压 1
5、测试结果与分析
测试项目 测试结果
使小球稳定在风洞的BC段 BC段稳定时间：4S
使小球稳定在风洞的A点 A点的稳定和时间：无穷大
使小球在风洞内的高度可控 通过按键设置高度为 2cm,实测高度为
3.2cm，误差 1.2cm
使小球在风洞内可以上下移动 在AB端稳定时间：6S,在BC段稳定时
间：7S,总用时25S
在风机停止时，使小球从顶部落下， 风机自动启动，使小球在风洞内的最 低点不低于D点，最终稳定在BC段 小球落下，风机启动，在距D点2 cm 处小球缓慢上升，3S后，小球稳定在
BC段，稳定时间：6S
通过以上测试数据，可以得以下结论：
1. 用本系统可以控制小球悬停在风洞的任意位置，且悬停时间大于等于5S;
2. 本系统能实时显示小球所在的高度信息及状态保持时间；
综上所述，本设计已达到设计要求。
6参考文献
[1] 卢庆林.模拟电子技术•重庆：重庆大学出版社 [2] 卢庆林.数字电子技术.北京：机械工业出版社
[3] 李全利. 单片机原理及应用技术 .北京：高等教育出版社
[4] 梁森.自动检测与转化技术 . 北京：机械工业出版社
⑸ 谭浩强.《C语言程序设计》.北京：高等教育出版社第三版
风洞实验应用的是什么原理
风洞实验应用的是什么原理
1. 引言
风洞实验是一种非常重要的实验手段，广泛应用于航空、汽车工程、建筑等领域。通过模拟真实环境，在实验室中进行气流的模拟，可以帮助工程师们研究空气动力学问题，并优化设计，提高产品性能。在进行风洞实验时，我们需要了解风洞实验应用的基本原理。
2. 风洞的基本原理
风洞实验的基本原理就是通过空气流动来模拟实际的气流场。风洞是一个由细长的结构组成的容器，内部建造有与外部环境接触的入口和出口。通过控制入口处的风速和流量，可以模拟各种不同的实际气流条件。
3. 风速控制原理
风洞中的风速控制是风洞实验中最重要的一部分。通过调整入口处的风速，可以模拟不同的空气风速条件，以满足不同的实验要求。主要的风速控制原理包括下面几种：
• 风扇控制原理：通过调整风扇的转速，控制空气流动的速度。可以通过调整电机的电流或电压来改变风扇的转速，从而控制风速。
• 蜗轮蜗杆控制原理：通过调整蜗轮蜗杆传动的速度比例，来控制空气流动的速度。
• 变频器控制原理：通过调节变频器的输出频率，控制驱动风机的电机转速，从而控制风速。
4. 流场模拟原理
风洞实验不仅要求模拟空气的流速，还需要模拟真实的气流场。通过合理的设计和布置风洞内部的结构，可以使空气在风洞内产生平稳的流动，并尽可能地接近实际气流场。以下是常用的流场模拟原理：
• 入流条件仿真：通过设置合适的进口边界条件，使得入流的速度和流场分布与实际情况相符。
• 出流条件仿真：通过设置合适的出口边界条件，使得出流的条件与实际情况相符。
• 增加障碍物：在风洞内部设置相应的障碍物，以模拟实际场景中的建筑、车辆等物体对空气流动的影响。 5. 实验数据采集原理
风洞实验的另一个重要方面是实验数据的采集与记录。在风洞实验中，我们需要采集各种参数，如气流速度、压力分布、升力和阻力等相关数据。以下是常用的实验数据采集原理：
• 压力传感器：用于测量风洞壁面的压力分布。通过将压力传感器安装在风洞内部的壁面上，可以测量不同位置的压力值。
小型风洞实验报告总结(3篇)
第1篇
一、实验背景与目的
随着现代工业和航空技术的发展，对空气动力学特性的研究日益重要。风洞实验作为一种重要的空气动力学研究方法，能够有效地模拟真实飞行器或其他物体在空气中的运动状态。本实验旨在通过小型风洞实验，研究特定模型在不同风速和攻角下的空气动力学特性，为后续设计优化提供数据支持。
二、实验原理与设备
1. 实验原理：风洞实验基于流动相似原理，通过模拟实际飞行器或其他物体在空气中的运动状态，研究其空气动力学特性。实验过程中，通过控制风速、攻角等参数，观察模型在不同工况下的运动状态，分析其空气动力学特性。
2. 实验设备：
- 小型风洞：用于产生均匀气流，模拟实际飞行器或其他物体在空气中的运动状态。
- 模型：根据实验需求设计，用于模拟真实飞行器或其他物体。
- 数据采集系统：用于实时采集实验数据，包括风速、攻角、模型姿态等。
- 计算机软件：用于数据处理和分析。
三、实验过程
1. 实验准备：根据实验需求，设计模型并加工制作。安装数据采集系统，调试风洞设备。
2. 实验步骤：
- 调整风洞风速，使模型处于预定攻角。
- 记录风速、攻角、模型姿态等数据。
- 改变攻角，重复上述步骤。
- 分析实验数据，得出结论。
3. 实验数据：实验过程中，记录了风速、攻角、模型姿态等数据，并对数据进行整理和分析。 四、实验结果与分析
1. 实验结果：通过实验，得到了模型在不同风速和攻角下的空气动力学特性数据。
2. 数据分析：
- 随着风速的增加，模型的升力系数和阻力系数逐渐增大。
- 随着攻角的增加，模型的升力系数逐渐增大，阻力系数逐渐减小。
- 在特定风速和攻角下，模型具有最佳空气动力学特性。
五、结论与讨论
1. 结论：通过小型风洞实验，研究了特定模型在不同风速和攻角下的空气动力学特性，为后续设计优化提供了数据支持。
2. 讨论：
风洞实验报告
风洞实验报告
风洞实验报告
一、引言
风洞实验是一种重要的工程实验方法，可以模拟大气中的空气流动情况，用于测试和研究各种物体在气流中的性能和特性。本文将介绍一次针对某飞行器模型的风洞实验，包括实验目的、实验过程、实验结果和结论。
二、实验目的
本次实验的目的是通过风洞实验，对某飞行器模型在不同风速下的气动特性进行测试和分析，为飞行器的设计和改进提供参考依据。具体目标如下：
1. 测试飞行器在不同风速下的升力和阻力变化情况，了解其气动性能；
2. 研究飞行器在不同风速下的稳定性和操纵性，评估其适航性；
3. 分析飞行器在不同风速下的气动力分布，寻找潜在的改进方向。
三、实验过程
1. 实验设备准备：在实验室中搭建风洞装置，包括风洞本体、风速控制系统、数据采集系统等。确保设备正常运行和准确测量。
2. 实验样本制备：根据飞行器模型的设计要求，制作样本并进行必要的校正和调整，确保样本符合实验要求。
3. 实验参数设置：根据实验目的，确定实验参数，包括风速范围、采样频率、测量点位置等。
4. 实验数据采集：将样本放置在风洞中，通过数据采集系统记录风速、升力、阻力、气动力矩等数据，并实时监测飞行器的姿态。
5. 数据处理与分析：对采集到的数据进行处理和分析，得出实验结果，并与理论计算结果进行对比。
四、实验结果
1. 升力和阻力变化曲线：通过实验数据的分析，得到了飞行器在不同风速下的升力和阻力变化曲线。结果显示，在低速风洞实验中，飞行器的升力随着风速的增加而线性增加，而阻力则呈指数增加。在高速风洞实验中，升力和阻力的增长趋势逐渐趋于平缓。
2. 稳定性和操纵性评估：通过实时监测飞行器的姿态，得到了飞行器在不同风速下的稳定性和操纵性评估结果。结果显示，在较低风速下，飞行器的稳定性较好，操纵性较强；而在较高风速下，飞行器的稳定性和操纵性受到较大的挑战。
3. 气动力分布分析：通过实验数据的处理，得到了飞行器在不同风速下的气动力分布情况。结果显示，在低速风洞实验中，飞行器的气动力主要集中在机翼和尾翼上，而在高速风洞实验中，气动力分布更加均匀。

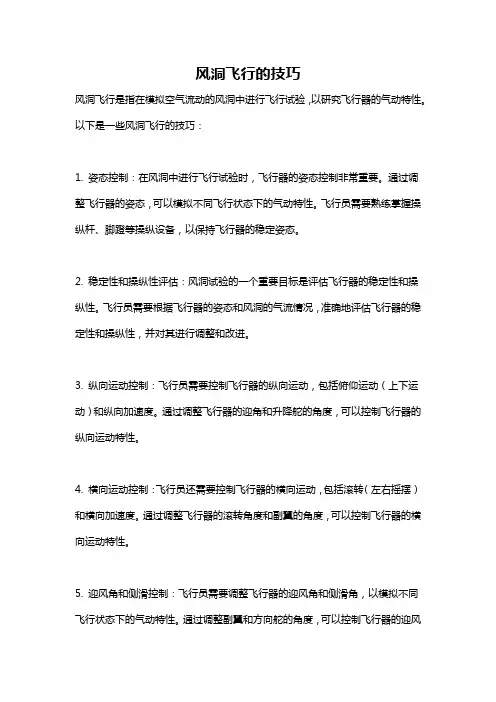

风洞飞行的技巧
