九年级物理全册 19.1 家庭电路教案 (新版)新人教版
1 第一节家庭电路
教学目标
知道家庭电路的主要组成部分，了解电能表、总开关、保险装置、插座、家用电器接地的作用。
了解火线、零线，了解试电笔的构造及作用。
了解三线插头的构造和接法，了解漏电保护器的作用。
教学重难点 1了解家庭电路各个组成部分的作用。 2了解火线、零线、试电笔、三线插头、漏电保护器的构造及作用。
课时导学
指导预习
阅读课本P105-108文字内容和插图，把基本概念、规律和家庭电路的组成部分和各元件作用用双色笔做上记号，并完成“学案”中“课前预习”部分。然后各小组内部交流讨论，提出预习疑问，学习组长做好记录，准备展示。
交流展示
1.各小组代表举手发言，报告“课前预习”练习答案，教师评价订正。
2.学生质疑，教师指导释疑。
拓展探究
探究一：家庭电器的组成
用PPT展示下图，学生观察，完成下表。将准备好的电能表、总开关、保险盒、空气开关、插座等实物发放给学生，让大家仔细观察。
装置名称以及安装顺序进户线电能表总开关保险盒插座
作用
供电
测量用户消耗的电能
控制整个电路的通断
电流过大时切断电路
给可移动的用电器供电
探究二：火线、零线
小组合作探究后共同回答下列问题：
1.试电笔由哪几部分组成？
2.试电笔中的电阻有什么作用？
3.怎样用试电笔辨别火线和零线？
【例1】如图所示，电路中打“”处表示断路，闭合开关后，若用测电笔测试电路中的A、B、C、D、E、F六点，则会使测电笔氖管发光的点为
A、B、D
。
【例2】如图是正确连接的家庭电路的一部分，根据电路图可判断：a导线是火线，判断的依据是开关要接在火线上。
探究三：三线插头和漏电保护器
仔细观察三线插头的长度，你发现了什么？为什么要做成这样？
答：中间的插头比较长。这个插头是接地线
的，做得比较长，是为了无论是插入还是拔出，它都是最先接入 2 地线
或最后离开地线
，最大限度地保证人身安全。
你知道三线插座是怎样接入电路的吗？
【归纳总结】
空气开关一般在电路中电流过大
时自动切断电路，主要起保护家用电器
的作用；漏电保护器是在检测到有电流流入大地
（漏电）时自动切断电路，主要是保护人身安全
课堂小结
学生总结本节课学到了什么。
布置作业

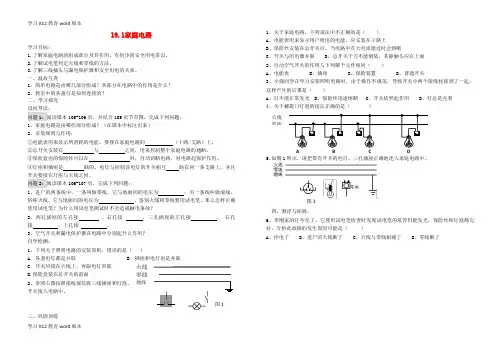

精品学习九年级物理全册 19.1家庭电路学案(无答案)(新版)新人教版
学习K12教育word版本
学习K12教育word版本 A B C D 火线
零线 19.1家庭电路
学习目标：
1.了解家庭电路的组成部分及其作用，有初步的安全用电常识。
2.了解试电笔判定火线和零线的方法。
3.了解三线插头与漏电保护器和安全用电的关系。
一、温故互查
1、简单电路是由哪几部分组成？各部分在电路中的作用是什么？
2、教室中的各盏灯是如何连接的？
二、学习探究
设问导读：
问题1：阅读课本105-106页，并结合105页节首图，完成下列问题：
1、家庭电路是由哪些部分组成？（在课本中标注出来）
2、安装规则与作用：
①电能表用来显示所消耗的电能，要接在家庭电路的 （干路/支路）上。
②总开关安装在 与 之间，用来控制整个家庭电路的通断。
③保险盒内的保险丝可以在 时，自动切断电路，对电路起保护作用。
④灯座和插座是 联的。电灯与控制该电灯的开关相互 联在同一条支路上，并且开关要接在灯座与火线之间。
问题2：阅读课本106-107页，完成下列问题：
1、进户的两条线中，一条叫做零线，它与地面间的电压为 ；另一条线叫做端线，俗称火线，它与地面间的电压为 。鉴别火线和零线要用试电笔，那么怎样正确使用试电笔？为什么用试电笔测试时不会造成触电事故？
2、两孔插座的左孔接 ，右孔接 ，三孔插座的左孔接 ， 右孔接 ，上孔接 。
3、空气开关和漏电保护器在电路中分别起什么作用？
自学检测：
1、下列关于照明电路的安装原则，错误的是（ ）

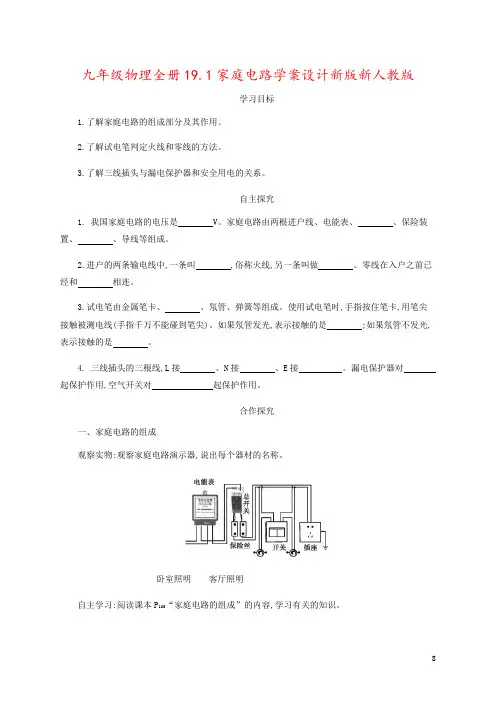

九年级物理全册19.1家庭电路学案设计新版新人教版
8 九年级物理全册19.1家庭电路学案设计新版新人教版
学习目标
1.了解家庭电路的组成部分及其作用。
2.了解试电笔判定火线和零线的方法。
3.了解三线插头与漏电保护器和安全用电的关系。
自主探究
1. 我国家庭电路的电压是 V。家庭电路由两根进户线、电能表、 、保险装置、 、导线等组成。
2.进户的两条输电线中,一条叫 ,俗称火线,另一条叫做 。零线在入户之前已经和 相连。
3.试电笔由金属笔卡、 、氖管、弹簧等组成。使用试电笔时,手指按住笔卡,用笔尖接触被测电线(手指千万不能碰到笔尖)。如果氖管发光,表示接触的是 ;如果氖管不发光,表示接触的是 。
4. 三线插头的三根线,L接 、N接 、E接 。漏电保护器对
起保护作用,空气开关对 起保护作用。
合作探究
一、家庭电路的组成
观察实物:观察家庭电路演示器,说出每个器材的名称。
卧室照明 客厅照明
自主学习:阅读课本P105“家庭电路的组成”的内容,学习有关的知识。
8 1.输电线进户后首先接到电能表上,电能表用来显示所消耗的电能。接下来是全户用电的总开关。当家庭电路需要修理时,必须 总开关。
2.总开关后面是保险装置,电流 时切断电路,对用电器起到 作用。保险装置之后可以连接用电器。电路中还可以安装插座,许多用电器可以接在插座上。
二、火线和零线
自主学习:阅读课本P106“火线和零线”的内容,学习有关的知识。
提出问题:
(1)家庭电路中各个用电器是如何接入电路中的?
(2)控制某家用电器的开关应该和该电器如何连接?接到火线上还是零线上?
思考讨论:当使用试电笔接触火线时氖管会发光,为什么接触零线时却不发光呢?
三、三线插头和漏电保护器
实物展示:观察两线插头、三线插头,了解两者间的不同。
提出问题1:不同的用电器为什么使用的插头不同?
19.1家庭电路教学设计2023-2024学年人教版九年级全一册物理
19.1 家庭电路教学设计 ——20232024学年人教版九年级全一册物理
一、教学内容：
本节课的教学内容选自人教版九年级全一册物理第19.1节家庭电路。该章节主要介绍了家庭电路的基本组成部分，包括电源、用电器、开关和导线，并详细阐述了家庭电路中电流的流动规律、电压的作用以及安全用电的原则。
二、教学目标：
1. 让学生了解家庭电路的基本组成部分，知道各部分的作用。
2. 使学生掌握家庭电路中电流的流动规律，理解电压的作用。
3. 培养学生安全用电的意识，提高学生的实践操作能力。
三、教学难点与重点：
重点：家庭电路的基本组成部分，电流的流动规律，电压的作用。
难点：家庭电路中电流的流动规律，安全用电的原则。
四、教具与学具准备：
教具：电源、用电器、开关、导线、电压表、电流表等。
学具：笔记本、练习题、小组讨论记录表等。
五、教学过程：
1. 实践情景引入：让学生观察家庭中的电路，引导学生发现电路的基本组成部分，激发学生的学习兴趣。
2. 知识讲解：讲解家庭电路的基本组成部分，包括电源、用电器、开关和导线，以及电流的流动规律、电压的作用。 3. 例题讲解：分析家庭电路中电流的流动规律，让学生通过实例理解电压的作用。
4. 随堂练习：设计一些练习题，让学生运用所学知识解决问题，巩固所学内容。
5. 小组讨论：让学生分组讨论家庭电路的安全用电原则，培养学生合作学习的能力。
6. 实践操作：让学生动手连接简单的家庭电路，提高学生的实践操作能力。
六、作业设计：
1. 请描述家庭电路的基本组成部分，并说明各部分的作用。
2. 请画出家庭电路中电流的流动规律图。
3. 请列举一些家庭电路中的安全用电原则，并说明原因。
七、课后反思及拓展延伸：
本节课通过实践情景引入，激发了学生的学习兴趣，通过知识讲解、例题讲解、随堂练习、小组讨论、实践操作等多种教学手段，使学生掌握了家庭电路的基本知识。但在教学过程中，要注意引导学生主动发现和解决问题，提高学生的独立思考能力。

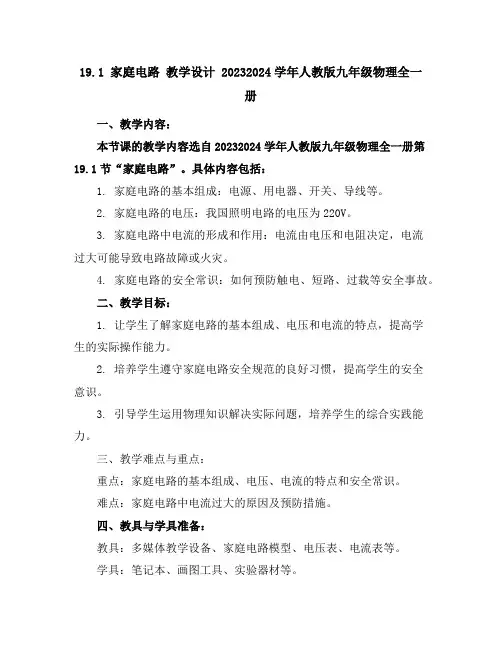

19.1家庭电路教学设计-2023-2024学年人教版九年级物理全一册
19.1 家庭电路 教学设计 20232024学年人教版九年级物理全一册
一、教学内容：
本节课的教学内容选自20232024学年人教版九年级物理全一册第19.1节“家庭电路”。具体内容包括：
1. 家庭电路的基本组成：电源、用电器、开关、导线等。
2. 家庭电路的电压：我国照明电路的电压为220V。
3. 家庭电路中电流的形成和作用：电流由电压和电阻决定，电流过大可能导致电路故障或火灾。
4. 家庭电路的安全常识：如何预防触电、短路、过载等安全事故。
二、教学目标：
1. 让学生了解家庭电路的基本组成、电压和电流的特点，提高学生的实际操作能力。
2. 培养学生遵守家庭电路安全规范的良好习惯，提高学生的安全意识。
3. 引导学生运用物理知识解决实际问题，培养学生的综合实践能力。
三、教学难点与重点：
重点：家庭电路的基本组成、电压、电流的特点和安全常识。
难点：家庭电路中电流过大的原因及预防措施。
四、教具与学具准备：
教具：多媒体教学设备、家庭电路模型、电压表、电流表等。
学具：笔记本、画图工具、实验器材等。 五、教学过程：
1. 实践情景引入：展示一些家庭电路的图片，让学生说出它们的特点和功能。
2. 知识讲解：介绍家庭电路的基本组成、电压、电流的特点，以及家庭电路的安全常识。
3. 例题讲解：分析家庭电路中电流过大的原因，如短路、过载等，并用实验演示。
4. 随堂练习：让学生设计一个简单的家庭电路，并分析其安全性。
5. 课堂讨论：让学生分享自己家庭电路的实际情况，讨论如何改进和提高安全性。
六、板书设计：
家庭电路：
1. 基本组成：电源、用电器、开关、导线
2. 电压：220V
3. 电流特点：由电压和电阻决定
4. 安全常识：预防触电、短路、过载等安全事故
七、作业设计：
1. 题目：请画出一个完整的家庭电路图，并标注各部分的名称和功能。
答案：略
2. 题目：请列举三种家庭电路安全隐患，并说明如何预防。

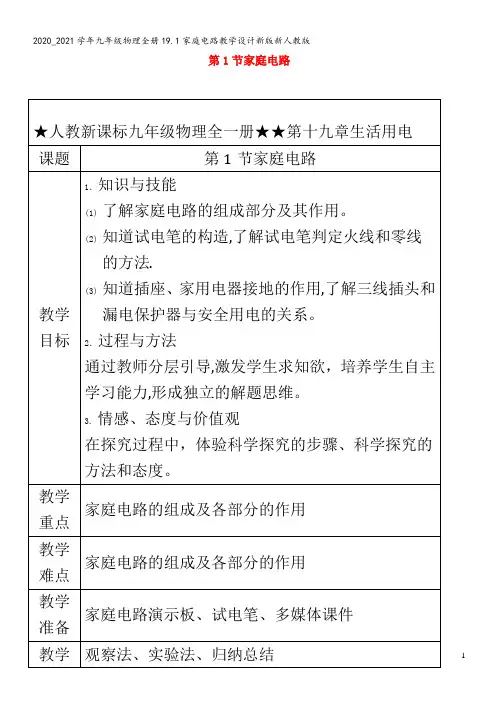

九年级物理全册19.1家庭电路教学设计
19.1
1 第1节家庭电路
★人教新课标九年级物理全一册★★第十九章生活用电
课题 第1节家庭电路
教学目标 1．知识与技能
(1) 了解家庭电路的组成部分及其作用。
(2) 知道试电笔的构造,了解试电笔判定火线和零线的方法.
(3) 知道插座、家用电器接地的作用,了解三线插头和漏电保护器与安全用电的关系。
2．过程与方法
通过教师分层引导,激发学生求知欲，培养学生自主学习能力,形成独立的解题思维。
3. 情感、态度与价值观
在探究过程中，体验科学探究的步骤、科学探究的方法和态度。
教学重点 家庭电路的组成及各部分的作用
教学难点 家庭电路的组成及各部分的作用
教学准备 家庭电路演示板、试电笔、多媒体课件
教学观察法、实验法、归纳总结 19.1
2 方法
课时安排 1课时
教学过程 备注
一、创设情境、引入新课
同学想在卧室安装一盏电灯，但面对复杂的电路烦了愁,怎么办?聪明的你能否帮她把图中的电灯和开关接入电路？有的学生质疑、有的学生跃跃欲试,此时让学生将其接入电路中，不同接法的再予以展示，那么，哪种接法正确呢？今天我们就来研究一下这个问题，从中导入新课。
二、进行新课
（一）家庭电路的基本组成
活动1：小组之间交流、讨论，说出一个简单电路的基本组成以及每一部分的作用。
展示课件:
总结：（1）一个最简单的电路包括电源、导线、开关、用电器.（2）
名称 作用 19.1
3 电源 提供电能的装置
开关 控制电路中电流的有无
导线 给电流提供流经的路径
用电器 消耗电能
活动2：引导学生观察教室中电路的组成,通过小组讨论、交流后，让学生试着画出完善的电路图。
展示电路图：
活动3：教师根据学生所画的电路图，进一步延伸，出示课件，展示家庭电路的组成图，逐一介绍每一个部件的名称.让学生熟悉家庭电路的组成。
课件展示：
归纳总结：
名称 作用 连接方式 19.1
4 火线、零线 提供电能 串联在干路中
新人教版九年级物理19.1《家庭电路》教案
第十九章 生活用电
第1节 家庭电路
教学目标
一、知识和技能
1、了解家庭电路的组成，知道保险装置的作用。
2、了解安全用电常识，知道试电笔的用法，掌握三孔插座及三脚插头的接法。
二、过程与方法
观察生活中的实际电路，能简单描述家庭电路的主要结构。
三、情感态度与价值观
培养学生科学用电的意识。
教学重点：研究家庭电路的组成及各部分的功能。
教学难点：组织学生观察、分析、归纳出家庭电路中各部分的功能。
教学用具：家庭电路示教板、保险丝、铜丝、铁丝、拉线开关，开关、螺丝口灯座、卡口灯座、固定插座，可移动插座。
教学过程
一、引入新课
连接家庭电路演示板，让学生注意观察讲台上关于家庭电路的演示板，演示板上全部实物连接，观察之后，让学生说出电路的结构？家庭电路是由哪几部分组成的？电能表是不是平常所说的电表，它的作用是什么？插座在家里也见过，常用的有几种？电路中的几部分是如何连接的？保险丝的作用是什么？看来，我们最熟悉不过的生活电路中也有许多物理知识呢，接下来，让我们一起来学习。
二、新课学习
1.家庭电路的组成和各部分功能
同学们观察电路板上的各元件，同时阅读课本关于家庭电路的组成一段，找出组成家庭电路的主要部分。哪一位同学说一下家庭电路由哪几部分组成？
板书：家庭电路由电能表、总开关、保险装置、插座、用电器和导线组成。
让同学们想想为什么家庭电路要以这样的顺序安排？ 电能表是用来显示整个家庭所用电能的，所以，输电线进户后首先应接到电能表上，接下来是全户用电的总开关。当家庭电路需要修理时，必须断开总开关，这时室内全部与外面的输电线分离，可以保证施工人员的安全。总开关的后面是保险装置，它对所有的用电器起保护作用。由此可知：电能表、总开关、保险装置都是对整个电路起作用的，应放在用电器的前面逐次连接比较好。家庭电路图一般情况下如图所示。
电能表实际上在生活中叫电表。关于保险丝的问题，我们一起来做个实验.
九年级物理全册 第十九章 第1节《家庭电路》教学设计 (新版)新人教版-(新版)新人教版初中九年级全
word 1 / 2 《家庭电路》
教学目标：
1、知识与技能： 知道家庭电路的主要组成部分，了解电能表、总开关、保险装置、插座、家用电器接地的作用。
了解火线、零线、试电笔的构造及作用。
了解触电类型及触电急救的简单方法。
2、过程与方法
在观察家庭电路的过程中，归纳家庭电路的主要特征。
3、情感态度与价值观
激发学生对家庭电路的主要组成的兴趣，培养安全用电的意识。
教学重难点：
家庭电路的组成及各部分的作用。
了解安全用电常识
教学思路
以演示和观察实物为主，采用由整体到局部的方式展开。
教学用具：
多媒体课件、家庭电路示教板、（挂图）、铜丝、保险丝、铁丝、酒精灯、火柴、试电笔、三线插头、插座。
教学时数：
1课时
教学过程：
教学内容 教师活动 学生活动 达成目标
引
入
课
题 现代生活离不开家用电器，学习了电路，结合实际请学生讨论家庭电路有哪些主要组成部分。
放映课件 结合家庭实际，积极讨论，回答问题。 联系实际激发学生学习求知欲望。
家
庭
电
路
的 1、问：供电线路入户后，你们列举的家庭电路组成元件的连接有无次序？
2、示教板实物讲解1、学生小组讨论，确定结果，小组间交流。
2、将示教板上次序与自己确定次序对比，回答问题。 1、使学生知道家庭电路的主要组成及特征。
2、使学生了解电能表、总开关、保险装置、插座作用。 word
2 / 2 组
成 问：次序怎样？各部分有何作用？
3、重点讲解保险丝 3、演示：保险丝、铜丝、铁丝放在酒精灯上烧。 3、使学生认识复杂事物由简单事物构成的道理。
教学内容 教师活动 学生活动 达成目标
火
线
和
零
线 1、讲述火线和零线
2、（放映）介绍试电笔构造作用。
演示使用方法 1、仔细观察老师演示试电笔使用，讨论总结正确使用试电笔的方法。
19.1家庭电路教学设计2023-2024学年学年人教版物理九年级全一册
19.1家庭电路 教学设计
1.教学内容：
人教版物理九年级全一册第19.1节家庭电路，主要内容包括：
（1）了解家庭电路的基本组成部分，如电源、用电器、开关、导线等；
（2）掌握家庭电路中各部分的连接方法，如并联和串联；
（3）学会家庭电路的电压值，如我国的标准电压为220V；
（4）认识家庭电路中常见的故障及安全用电知识。
2.教学目标：
（1）了解家庭电路的基本组成部分及其连接方法；
（2）掌握家庭电路的电压值，并能运用安全用电知识；
（3）培养学生的动手操作能力和团队协作精神。
3.教学难点与重点：
重点：家庭电路的基本组成部分及其连接方法；家庭电路的电压值；
难点：家庭电路中常见的故障及安全用电知识的运用。
4.教具与学具准备：
教具：多媒体课件、家庭电路模型、电压表、电流表；
学具：笔记本、笔、实验器材。
5.教学过程：
（1）实践情景引入： 教师通过展示一些生活中常见的家庭电路图片，让学生观察并说出家庭电路的基本组成部分，引导学生思考家庭电路的电压值以及安全用电的重要性。
（2）教材讲解：
教师引导学生翻到课本第19.1节，讲解家庭电路的基本组成部分，如电源、用电器、开关、导线等，并解释各部分的连接方法，如并联和串联。同时，强调家庭电路的电压值在我国为220V。
（3）例题讲解：
教师通过出示一些关于家庭电路的例题，让学生运用所学的知识解决问题，如计算家庭电路中的电流、电压等。
（4）随堂练习：
教师给出一些有关家庭电路的练习题，让学生独立完成，检验学生对知识的掌握程度。
（5）动手操作：
学生分组进行实验，利用电压表、电流表等仪器，测量家庭电路的电压值，观察并记录实验数据。
6.板书设计：
家庭电路
基本组成部分：电源、用电器、开关、导线
连接方法：并联、串联
电压值：220V
安全用电：常见故障及预防措施
7.作业设计：
（1）请描述家庭电路的基本组成部分及其连接方法； （2）请说明家庭电路的电压值，并列举一些常见的电压值；
九年级物理全册19.1《家庭电路》教案(新版)新人教版
九年级物理全册19.1《家庭电路》授课设计(新版)新人教版
1 / 7
家庭电路
授课目的：
一、知识目标 :
1. 知道家庭电路的组成及各部分电路元件的作用以及连接序次。
2. 认识火线、零线 , 试电笔的构造及使用。
3. 认识使用三线插头为什么安全及漏电保护器的原理。
二、过程与方法 :
1. 经过观察和实验 , 学习家庭电路的组成及各部分的作用 , 从而培养学生主动参加研究问题的能力。
2. 经过联系生活本质 , 培养学生利用物理知识解决简单问题的能力。三、感情、态度与价值观 :
揭开“电学”奇特的面纱，激发学生研究电的欲望，领悟电对人类的贡献，培养学生的安全用电的意识，提高学生安全用电的涵养。
重点难点
重点 : 知道家庭电路的组成 , 认识家庭电路的连接。
难点 : 经过视频、网络、实验认识家庭电路及各部分的作用，使学生成立安全 用电意
识。
授课方法：解说法，实验法，小组谈论法、启示式授课
教具学具：多媒体课件、自制家庭电路板、闸刀开关、试电笔、插座、插排、导线、保险丝、酒精灯等
学情解析
《家庭电路》 是九年级第十九章生活用电的第一节。 学生已经具备必然的电学基础已经能认识简单的串、 并联电路； 认识电流、 电压、电阻、电功率等知识。 但对于家庭电路，学生是既熟悉又陌生，即好奇 , 又害怕。由于家用电器已经深入到我们生活的各个方面，所
以熟悉；又由于现代家庭住所的电路多数使用暗线， 不能够从外面看到墙内的布线， 所以陌生；别的， 学生用电的安全意识不强，触电又不能够实验也不能够够去体验，所以害怕。所以在授课
中采用家庭电路模拟板、 视频、 实验、图片等资源， 引导学生认识家庭电路的组成及连接方 九年级物理全册19.1《家庭电路》授课设计(新版)新人教版
2 / 7
法以及安全用电的解析， 但没有过多商议， 最后目的是揭开家庭电路的奇特面纱， 激发学生研究电的欲望，培养学生的安全用电意识，提高学生的科学涵养。
人教版九年级物理全册教学设计：19.1家庭电路
人教版九年级物理全册教学设计：19.1家庭电路
一、教学目标
（一）知识与技能
1. 理解并掌握家庭电路的基本组成和各部分功能，包括电源、导线、开关、用电器和保险丝等。
2. 学会正确使用多用电表测量家庭电路中的电压、电流和电阻，掌握电能表的作用和使用方法。
3. 掌握串并联电路的特点和规律，能够分析家庭电路中各用电器之间的串并联关系，并解释其工作原理。
4. 学习家庭电路的安全知识，了解触电事故的原因和预防措施，提高安全意识。
（二）过程与方法
1. 通过观察、实验和动手操作，让学生了解家庭电路的组成和连接方式，培养观察能力和动手能力。
2. 利用多用电表测量家庭电路中的电压、电流，让学生掌握基本的电学测量方法，提高实践操作能力。
3. 通过分析串并联电路，培养学生的问题分析能力和逻辑思维能力。
4. 结合生活实际，让学生了解家庭电路的安全知识，提高安全意识，培养良好的生活习惯。
（三）情感态度与价值观
1. 培养学生对物理学科的兴趣，激发他们学习物理的积极性和主动性。
2. 通过学习家庭电路，让学生认识到物理知识在实际生活中的重要性，提高他们的学习热情。
3. 培养学生的团队合作意识，让他们在实验和讨论过程中学会相互尊重、倾听和协作。
4. 增强学生的安全意识，让他们了解安全用电的重要性，养成良好的用电习惯，为自己和他人的生命安全负责。
在教学过程中，教师应注重理论与实践相结合，充分调动学生的学习积极性，培养他们的观察、思考、动手和创新能力。同时，关注学生的情感态度与价值观的培养，使他们在掌握物理知识的同时，养成良好的学习习惯和安全意识。
二、学情分析
九年级学生在经过前两年的物理学习后，已经具备了一定的物理基础和实验操作能力。他们对电路的基本概念、电路元件和简单电路的分析有一定了解，但在家庭电路的复杂性和安全性方面，认识尚显不足。此阶段的学生好奇心强，善于观察和思考，但注意力容易分散，对抽象的理论知识兴趣不高。因此，在教学过程中，应结合学生的实际情况，采用生动有趣的教学方法，激发他们的学习兴趣，引导他们将所学知识应用于生活实际，提高他们的学习积极性。同时，注重培养学生的安全意识，让他们在掌握物理知识的同时，养成安全用电的好习惯。在此基础上，针对学生的个体差异，给予个性化的指导，使他们在原有基础上得到提高，为后续学习打下坚实基础。
