【CN209629969U】一次性眼科硅油取出管路【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920210794.2
(22)申请日 2019.02.18
(73)专利权人 中国医科大学附属盛京医院地址 110003 辽宁省沈阳市和平区三好街36号
(72)发明人 李璐
(74)专利代理机构 沈阳亚泰专利商标代理有限公司 21107代理人 史力伏
(51)Int.Cl.A61F 9/007(2006.01)
(54)实用新型名称一次性眼科硅油取出管路(57)摘要本实用新型公开了一次性眼科硅油取出管路，包括硅胶接头、储油壶、连接软管、积液盒接口连接接头；所述的硅胶接头与储油壶一端相连，所述的储油壶另一端与连接软管的一端相连，所述的连接软管另一端连接积液盒接口连接接头。本实用新型能够满足微创手术的开展、提高硅油取出速率、降低患者手术后并发症同时也降低手术耗材费用，提高硅油取出速率，缩短手
术时间。
权利要求书1页 说明书3页 附图3页CN 209629969 U2019.11.15
CN 209629969
U1.一次性眼科硅油取出管路，其特征在于：包括硅胶接头（1）、储油壶（2）、连接软管
（4）、积液盒接口连接接头（5）；所述的硅胶接头（1）与储油壶（2）一端相连，所述的储油壶
（2）另一端与连接软管（4）的一端相连，所述的连接软管（4）另一端连接积液盒接口连接接
头（5）。
2.根据权利要求1所述的一次性眼科硅油取出管路，其特征在于：所述的硅胶接头（1）
为由硅胶材质制成的通管，所述的硅胶接头（1）的长度为1cm、外直径为0.35cm、内直径为
0.2cm。
3.根据权利要求1所述的一次性眼科硅油取出管路，其特征在于：所述的储油壶（2）为
由硬塑料材质制成的圆柱管。
4.根据权利要求1所述的一次性眼科硅油取出管路，其特征在于：所述的储油壶（2）外
侧面上设置有容量刻度（3），所述的容量刻度（3）范围为0-15ml。
5.根据权利要求1所述的一次性眼科硅油取出管路，其特征在于：所述的连接软管（4）
的长度为1.5m、外直径为0.4cm、内直径为0.35cm。
6.根据权利要求1所述的一次性眼科硅油取出管路，其特征在于：所述的积液盒接口连
接接头（5）内部设置有过滤网（6）
。权 利 要 求 书1/1页
2CN 209629969 U
【CN209916063U】一种肿瘤标本收集装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920314295.8(22)申请日 2019.03.12(73)专利权人 徐静地址 550000 贵州省贵阳市南明区五湖巷4栋3单元附7号(72)发明人 徐静 (74)专利代理机构 北京睿博行远知识产权代理有限公司 11297代理人 黄艳丽(51)Int.Cl.A61B 10/02(2006.01)
(54)实用新型名称一种肿瘤标本收集装置(57)摘要本实用新型公开了一种肿瘤标本收集装置，涉及医疗设备技术领域。它包括穿刺管，取样杆的左端固定有切割刀；取样杆右部套接固定有密封胶塞；密封胶塞与切割刀之间连接有多条弹性拉线；连接管连通有过滤装置，过滤装置连通有存样装置；所述的过滤装置包括“Y”字形的三通管；所述的存样装置包括收集瓶；密封端盖上左右两侧分别设置有吸入管和抽气管；吸入管和抽气管分别伸入到收集瓶内；收集瓶内底端转动设置有转盘；转盘上端面均匀放置有多个扇形的收集托盘；控制环内部固定有一个磁铁。本实用新型的有益效果是：改进结构，进行液体过滤，分量存放收集，
更有效的进行切割取样。
权利要求书1页 说明书3页 附图3页CN 209916063 U2020.01.10
CN 209916063
U1.一种肿瘤标本收集装置，包括穿刺管(1)，穿刺管(1)左端呈锥形；穿刺管(1)内滑动设置有取样杆(2)；取样杆(2)的左端固定有切割刀(3)；穿刺管(1)与切割刀(3)滑动套接设置；穿刺管(1)上左部开有若干取样孔(4)；穿刺管(1)右部下侧连通设置有连接管(5)；其特征在于：取样杆(2)右部套接固定有密封胶塞(6)；密封胶塞(6)呈圆台形，密封胶塞(6)与穿刺管(1)右端端口插接密封配合；穿刺管(1)为透明管；密封胶塞(6)与切割刀(3)之间连接有多条弹性拉线(7)；连接管(5)连通有过滤装置，过滤装置连通有存样装置；所述的过滤装置包括“Y”字形的三通管(8)；三通管(8)的左端口连通有导管(9)；导管(9)另一端与连接管(5)连通；三通管(8)的下端口内部固定安装有过滤网(10)；三通管(8)的下端口连通有集液瓶(11)；所述的存样装置包括收集瓶(12)；收集瓶(12)上端插接配合有密封端盖(13)；密封端盖(13)上左右两侧分别设置有吸入管(14)和抽气管(15)；吸入管(14)和抽气管(15)分别伸入到收集瓶(12)内；吸入管(14)顶端与三通管(8)的右端端口连通；收集瓶(12)内底端转动设置有转盘(16)；转盘(16)上端面均匀放置有多个扇形的收集托盘(17)；转盘(16)上端中部固定有拉杆(18)；转盘(16)内左部固定有铁片(19)；收集瓶(12)外底部转动套接有控制环(20)；控制环(20)内部固定有一个磁铁(21)。2.根据权利要求1所述的一种肿瘤标本收集装置，其特征在于：抽气管(15)下端高于吸入管(14)下端。3.根据权利要求1所述的一种肿瘤标本收集装置，其特征在于：多条弹性拉线(7)沿环形分布。4.根据权利要求1所述的一种肿瘤标本收集装置，其特征在于：收集瓶(12)和集液瓶
【CN209992763U】一种预防近视眼镜【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920627103.9(22)申请日 2019.05.02(73)专利权人 青岛华锐视力保健服务有限公司地址 266000 山东省青岛市即墨区通济办事处嵩山二路壹品华庭14-225-12号(72)发明人 于修峰 (51)Int.Cl.G02C 5/14(2006.01)G02C 5/20(2006.01)G02C 3/00(2006.01)
(54)实用新型名称一种预防近视眼镜(57)摘要本实用新型属于眼镜技术领域，尤其为一种预防近视眼镜，包括两个镜片框，两个镜片框上均设有镜片，两个镜片框相互靠近的一侧固定安装有同一个第一连接支架，两个镜片框相互远离的一侧均固定安装有第二连接支架，所述镜片框上设有水滴式鼻托，所述第二连接支架上转动安装有第一镜腿，所述第一镜腿上螺纹安装有管套，所述管套内螺纹安装有第二镜腿，且第二镜腿的一端延伸至管套外，所述第二镜腿上转动安装有镜脚，所述管套的底部固定安装有支撑块，两个支撑块之间连接有同一个连接绳。本实用新型实用性强，可以对眼镜腿进行调节，从而适用更多的人群，
且携带起来方便。
权利要求书1页 说明书3页 附图2页CN 209992763 U2020.01.24
CN 209992763
U1.一种预防近视眼镜，包括两个镜片框(1)，其特征在于：两个镜片框(1)上均设有镜片(2)，两个镜片框(1)相互靠近的一侧固定安装有同一个第一连接支架(3)，两个镜片框(1)相互远离的一侧均固定安装有第二连接支架(4)，所述镜片框(1)上设有水滴式鼻托(5)，所述第二连接支架(4)上转动安装有第一镜腿(6)，所述第一镜腿(6)上螺纹安装有管套(7)，所述管套(7)内螺纹安装有第二镜腿(8)，且第二镜腿(8)的一端延伸至管套(7)外，所述第二镜腿(8)上转动安装有镜脚(9)，所述管套(7)的底部固定安装有支撑块(10)，两个支撑块(10)之间连接有同一个连接绳(11)。2.根据权利要求1所述的一种预防近视眼镜，其特征在于：所述第一镜腿(6)上开设有一段第一外螺纹，所述管套(7)的内壁上开设有一段第一内螺纹，所述第一外螺纹与第一内螺纹相旋合。3.根据权利要求1所述的一种预防近视眼镜，其特征在于：所述第二镜腿(8)上开设有一段第二外螺纹，所述管套(7)的内壁上开设有一段第二内螺纹，所述第二外螺纹与第二内螺纹相旋合。4.根据权利要求1所述的一种预防近视眼镜，其特征在于：所述第二镜腿(8)上转动安装有惰性转轴，所述惰性转轴与镜脚(9)固定连接。5.根据权利要求1所述的一种预防近视眼镜，其特征在于：所述水滴式鼻托(5)的材质为硅胶材质。6.根据权利要求1所述的一种预防近视眼镜，其特征在于：

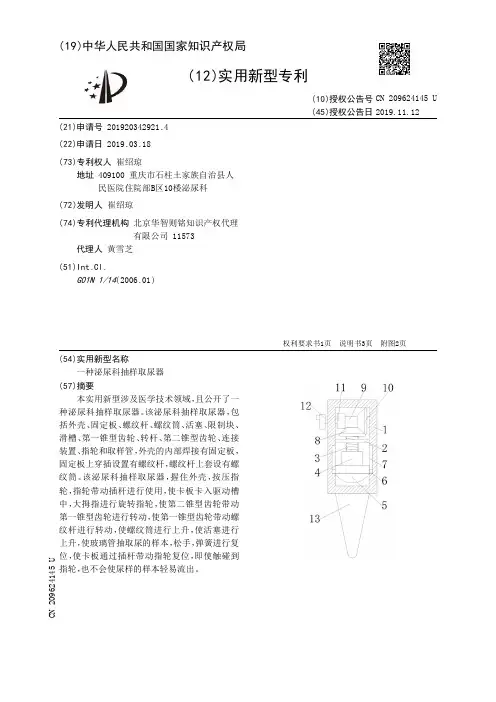

【CN209624145U】一种泌尿科抽样取尿器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920342921.4(22)申请日 2019.03.18(73)专利权人 崔绍琼地址 409100 重庆市石柱土家族自治县人民医院住院部B区10楼泌尿科(72)发明人 崔绍琼 (74)专利代理机构 北京华智则铭知识产权代理有限公司 11573代理人 黄雪芝(51)Int.Cl.G01N 1/14(2006.01)
(54)实用新型名称一种泌尿科抽样取尿器(57)摘要本实用新型涉及医学技术领域，且公开了一种泌尿科抽样取尿器。该泌尿科抽样取尿器，包括外壳、固定板、螺纹杆、螺纹筒、活塞、限制块、滑槽、第一锥型齿轮、转杆、第二锥型齿轮、连接装置、指轮和取样管，外壳的内部焊接有固定板，固定板上穿插设置有螺纹杆，螺纹杆上套设有螺纹筒。该泌尿科抽样取尿器，握住外壳，按压指轮，指轮带动插杆进行使用，使卡板卡入驱动槽中，大拇指进行旋转指轮，使第二锥型齿轮带动第一锥型齿轮进行转动，使第一锥型齿轮带动螺纹杆进行转动，使螺纹筒进行上升，使活塞进行上升，使玻璃管抽取尿的样本，松手，弹簧进行复位，使卡板通过插杆带动指轮复位，即使触碰到指轮，
也不会使尿样的样本轻易流出。
权利要求书1页 说明书3页 附图2页CN 209624145 U2019.11.12
CN 209624145
U1.一种泌尿科抽样取尿器，包括外壳(1)、固定板(2)、螺纹杆(3)、螺纹筒(4)、活塞(5)、限制块(6)、滑槽(7)、第一锥型齿轮(8)、转杆(9)、第二锥型齿轮(10)、连接装置(11)、指轮(12)和取样管(13)，其特征在于：所述外壳(1)的内部焊接有固定板(2)，所述固定板(2)上穿插设置有螺纹杆(3)，所述螺纹杆(3)上套设有螺纹筒(4)，所述螺纹筒(4)的底部贴设有活塞(5)，所述活塞(5)的两侧均固定安装有限制块(6)，所述外壳(1)内壁的两侧均开设有滑槽(7)，所述螺纹杆(3)的顶部套设有第一锥型齿轮(8)，所述外壳(1)内壁的一侧活动连接有转杆(9)，所述转杆(9)上套设有第二锥型齿轮(10)，所述转杆(9)的右端套设有连接装置(11)，所述连接装置(11)的左侧穿插设置有指轮(12)，所述外壳(1)的底部螺纹连接有取样管(13)；所述连接装置(11)包括装置框(1101)、轴承(1102)、驱动杆(1103)、卡块(1104)、驱动槽(1105)、弹簧(1106)、卡板(1107)和插杆(1108)，所述装置框(1101)的内部焊接有轴承(1102)，所述轴承(1102)的内部套设有驱动杆(1103)，所述驱动杆(1103)的左端贴设有卡块(1104)，所述卡块(1104)的左侧开设有驱动槽(1105)，所述卡块(1104)的左侧焊接有弹簧(1106)，所述弹簧(1106)的右侧焊接有卡板(1107)，所述卡板(1107)的左侧插设有插杆(1108)；所述取样管(13)包括螺纹块(1301)和玻璃管(1302)，所述螺纹块(1301)的底部插设有玻璃管(1302)。2.根据权利要求1所述的一种泌尿科抽样取尿器，其特征在于：所述插杆(1108)贯穿装置框(1101)的一侧，所述插杆(1108)贯穿外壳(1)的一侧。3.根据权利要求1所述的一种泌尿科抽样取尿器，其特征在于：所述限制块(6)与滑槽(7)相匹配，所述卡板(1107)与驱动槽(1105)相匹配。4.根据权利要求1所述的一种泌尿科抽样取尿器，其特征在于：所述驱动杆(1103)贯穿装置框(1101)的一侧，所述驱动杆(1103)的右侧穿插设置在第二锥型齿轮(10)的内部。5.根据权利要求1所述的一种泌尿科抽样取尿器，其特征在于：所述外壳(1)的底部开设有螺纹通孔，所述螺纹块(1301)上的螺纹与螺纹通孔上的螺纹相啮合。6.根据权利要求1所述的一种泌尿科抽样取尿器，其特征在于：所述螺纹块(1301)上开设有与螺纹通孔相匹配的漏孔，所述螺纹块(1301)与玻璃管(1302)相匹配，所述玻璃管
【CN209516294U】一种高寿命的二氧化碳激光管【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920574343.7(22)申请日 2019.04.24(73)专利权人 北京锐束激光技术有限责任公司地址 100000 北京市丰台区花乡育芳园小区19号2层C17号(72)发明人 郜于奎 (51)Int.Cl.H01S 3/03(2006.01)H01S 3/02(2006.01)
(54)实用新型名称一种高寿命的二氧化碳激光管(57)摘要本实用新型公开了一种高寿命的二氧化碳激光管，包括管体，所述管体的内部安设有储气管，所述管体内部的中间位置安设有放电管，储气管与放电管的两端相连接，位于放电管两侧的所述管体的内部安设有水冷管，所述放电管和水冷管外部的一端缠绕有回气管，靠近回气管的所述管体的一端安设有反射镜座，远离回气管的所述管体的一端为输出窗口镜座，位于管体内部的所述放电管的两端安设有放电电极，靠近输出窗口镜座的所述水冷管的一端安设有进水嘴，靠近反射镜座的所述水冷管的一端安设有出水嘴。本实用新型在管体外部设置了防护层，使用时，通过防护层的作用，能够加强对管体的防护效果，有利于降低管体破碎的可能性，增大二氧化碳激
光管的使用寿命。
权利要求书1页 说明书3页 附图3页CN 209516294 U2019.10.18
CN 209516294
U1.一种高寿命的二氧化碳激光管，包括管体(1)，其特征在于：所述管体(1)的内部安设有储气管(2)，所述管体(1)内部的中间位置安设有放电管(3)，所述储气管(2)与放电管(3)的两端相连接，位于放电管(3)两侧的所述管体(1)的内部安设有水冷管(4)，所述放电管(3)和水冷管(4)外部的一端缠绕有回气管(5)，靠近回气管(5)的所述管体(1)的一端安设有反射镜座(6)，远离回气管(5)的所述管体(1)的一端为输出窗口镜座(7)，位于管体(1)内部的所述放电管(3)的两端安设有放电电极(8)，靠近输出窗口镜座(7)的所述水冷管(4)的一端安设有进水嘴(9)，靠近反射镜座(6)的所述水冷管(4)的一端安设有出水嘴(10)，所述管体(1)的外部安设有防护层(11)，所述防护层(11)两端的内壁固定有橡胶垫(12)，所述管体(1)的表面开设有滑槽(13)，所述滑槽(13)的内部卡设有滑块(14)，所述滑块(14)的内部开设有螺纹槽(15)，所述滑块(14)上连接有防护垫(16)，所述防护垫(16)的一侧固定有连接部位(17)，所述连接部位(17)固定在螺纹槽(15)的内部。2.根据权利要求1所述的一种高寿命的二氧化碳激光管，其特征在于：所述防护层(11)的材质和滑块(14)的材质均与管体(1)的材质相同，所述防护层(11)通过橡胶垫(12)与管体(1)形成固定连接。3.根据权利要求1所述的一种高寿命的二氧化碳激光管，其特征在于：所述滑槽(13)一共设置有三条，所述滑槽(13)呈三角结构对称分布。4.根据权利要求1所述的一种高寿命的二氧化碳激光管，其特征在于：所述防护垫(16)通过滑块(14)和滑槽(13)与防护层(11)构成滑动结构，所述滑块(14)的尺寸和滑槽(13)的尺寸相吻合，所述防护垫(16)为泡沫材质。5.根据权利要求1所述的一种高寿命的二氧化碳激光管，其特征在于：所述连接部位(17)的表壁为螺纹结构，所述防护垫(16)通过连接部位(17)和螺纹槽(15)与滑块(14)形成
【CN209847145U】眼科手术装置及眼科拍摄装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920200645.8(22)申请日 2019.02.14(30)优先权数据2018-052758 2018.03.20 JP(73)专利权人 松下知识产权经营株式会社地址 日本国大阪府(72)发明人 小林健二 山口章 加藤淳 小金春夫 木庭优治 (74)专利代理机构 中科专利商标代理有限责任公司 11021代理人 王亚爱(51)Int.Cl.A61B 3/14(2006.01)A61B 3/13(2006.01)A61B 3/12(2006.01)A61F 9/007(2006.01)
(54)实用新型名称眼科手术装置及眼科拍摄装置(57)摘要本实用新型涉及眼科手术装置及眼科拍摄装置。眼科手术装置具有：眼前部用光源，其从眼外对眼前部进行照明；眼底用光源，其插入到眼之中且对眼底进行照明；手术显微镜，其用于光学地观察眼前部及眼底；摄像机，其对利用手术显微镜观察到的眼前部及眼底进行拍摄；以及图像处理部，其根据从摄像机输出的图像的亮度，对图像进行眼前部用的图像调整及眼底用的图
像调整中的任意一者。
权利要求书1页 说明书10页 附图8页CN 209847145 U2019.12.27
CN 209847145
U1.一种眼科手术装置，其特征在于，具有：眼前部用光源，其输出从眼外照射眼前部的光；眼底用光源，其插入到所述眼之中且输出照射眼底的光；手术显微镜，其光学地观察所述眼前部及所述眼底；摄像机，其对利用所述手术显微镜观察到的所述眼前部及所述眼底进行拍摄；以及图像处理部，其根据从所述摄像机输出的图像的亮度，对所述图像进行眼前部用的图像调整及眼底用的图像调整中的任意一者。2.如权利要求1所述的眼科手术装置，其特征在于，所述图像处理部将所述图像分割成多个块，在亮度比第1亮度小的块的块数大于第1块数的情况下，对所述图像进行眼底用的图像调整。3.如权利要求2所述的眼科手术装置，其特征在于，所述第1块数是所述图像的总块数的1/3以上且11/12以下的值。4.如权利要求3所述的眼科手术装置，其特征在于，所述图像处理部在以所述图像的外缘为外侧的边缘的框状区域中的块中，对亮度比所述第1亮度小的块的块数进行计数。5.如权利要求2所述的眼科手术装置，其特征在于，在亮度比第2亮度大的块的块数大于第2块数的情况下，对所述图像进行眼前部用的图像调整。6.如权利要求5所述的眼科手术装置，其特征在于，所述第2块数是所述图像的总块数的1/3以上且11/12以下的值。7.如权利要求6所述的眼科手术装置，其特征在于，所述图像处理部在以所述图像的外缘为外侧的边缘的框状区域中的块中，对亮度比所述第2亮度大的块的块数进行计数。8.如权利要求1至7中任一项所述的眼科手术装置，其特征在于，还具有存储部，该存储部存储用于进行眼前部用的图像调整的眼前部用图像简档、以及用于进行眼底用的图像调整的眼底用图像简档，所述图像处理部根据从所述摄像机输出的图像的亮度，参照存储在所述存储部中的所述眼前部用图像简档和所述眼底用图像简档中的任意一者。9.一种眼科拍摄装置，其特征在于，具有：拍摄装置，其对利用手术显微镜观察到的眼前部及眼底进行拍摄，所述手术显微镜观察由眼前部用光源从眼外照射光的所述眼前部以及由插入到所述眼之中的眼底用光源照射光的所述眼底；以及图像处理部，其根据从所述拍摄装置输出的图像的亮度，对所述图像进行眼前部用的
【CN209827696U】一种新型吸痰管【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920262234.1
(22)申请日 2019.03.01
(73)专利权人 史学凯地址 530031 广西壮族自治区南宁市青秀区荔滨大道6号华发新城小区4号楼1002号
(72)发明人 史学凯 苏家慧 文鹤群
(51)Int.Cl.A61M 1/00(2006.01)
(54)实用新型名称一种新型吸痰管(57)摘要本实用新型提供了一种新型吸痰管，包括有吸痰管主体，所述吸痰管主体分别通过管口、螺旋转管与吸痰腔一体连接构成，所述吸痰腔两端分别连接管口与螺旋转管，所述管口外部套设有吸头套，所述吸头套顶部设置有负压吸引控制阀，所述管口开设有开口，所述开口呈圆角型，所述吸痰腔外部延伸有负压孔，所述负压孔连接负压吸引控制阀，所述负压吸引控制阀顶部设置有密封盖，所述密封盖外部设置有防滑纹，本实用新型有效的解决了现有的吸痰管管口容易影响损伤使用者喉咙以及负压吸引控制阀不便于护理人员操作以及直接丢弃浪费成本或者重复消
毒使用影响医疗卫生的问题。
权利要求书1页 说明书2页 附图1页CN 209827696 U2019.12.24
CN 209827696
U1.一种新型吸痰管，包括有吸痰管主体（1），其特征在于，所述吸痰管主体（1）分别通过
管口（11）、螺旋转管（12）与吸痰腔（13）一体连接构成，所述吸痰腔（13）两端分别连接管口
（11）与螺旋转管（12），所述管口（11）外部套设有吸头套（2），所述吸头套（2）顶部设置有负
压吸引控制阀（21），所述管口（11）开设有开口（22），所述开口（22）呈圆角型，所述吸痰腔
（13）外部延伸有负压孔（14），所述负压孔（14）连接负压吸引控制阀（21），所述负压吸引控
制阀（21）顶部设置有密封盖（23），所述密封盖（23）外部设置有防滑纹（24）。
2.根据权利要求1所述一种新型吸痰管，其特征在于，所述吸痰管主体（1）采用橡胶中
【CN209727969U】用于自动化血液检测分析仪中的取样滴管自动排出装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920248084.9(22)申请日 2019.02.27(73)专利权人 巴迪泰（广西）生物科技有限公司地址 530000 广西壮族自治区南宁市江南区国凯大道东19号金凯工业园4号标准厂房1层、2层(72)发明人 王怀忠 梁刚 谢桂松 王洪涛 张虎 农荣耀 (74)专利代理机构 北京远大卓悦知识产权代理事务所(普通合伙) 11369代理人 靳浩(51)Int.Cl.G01N 35/00(2006.01) (54)实用新型名称用于自动化血液检测分析仪中的取样滴管自动排出装置(57)摘要本实用新型公开了一种用于自动化血液检测分析仪中的取样滴管自动排出装置，包括：取样滴管收纳腔，其顶面设有承接使用后废弃的取样滴管的开口，所述取样滴管收纳腔的一端敞口；导管，其设置于所述取样滴管收纳腔内且上端与所述取样滴管收纳腔的顶面开口处连接，以导下废弃的取样滴管；输送装置，其设置在所述导管下方，以将废弃的取样滴管输送至所述取样滴管收纳腔的敞口端。本实用新型代替了人工清理取样滴管收纳盒的工作，避免了人工清理工作带来的设备停用现象，提高了设备自动化程度，
也提高了设备使用效率。
权利要求书1页 说明书4页 附图3页CN 209727969 U2019.12.03
CN 209727969
U1.用于自动化血液检测分析仪中的取样滴管自动排出装置，其特征在于，包括：取样滴管收纳腔，其顶面设有承接使用后废弃的取样滴管的开口，所述取样滴管收纳腔的一端敞口；导管，其设置于所述取样滴管收纳腔内且上端与所述取样滴管收纳腔的顶面开口处连接，以导下废弃的取样滴管；输送装置，其设置在所述导管下方，以将废弃的取样滴管输送至所述取样滴管收纳腔的敞口端。2.如权利要求1所述的取样滴管自动排出装置，其特征在于，所述输送装置包括：驱动辊和从动辊，其水平平行并列设置于所述取样滴管收纳腔内，所述驱动辊和从动辊外绕设有一传动皮带，所述传动皮带的上层带位于所述导管正下方，所述驱动辊驱动所述传动皮带的上层带向所述取样滴管收纳腔的敞口端运动。3.如权利要求2所述的取样滴管自动排出装置，其特征在于，所述驱动辊的转轴一端同轴连接有一小型电机，以驱动所述驱动辊转动。4.如权利要求2所述的取样滴管自动排出装置，其特征在于，所述传动皮带的上层带的两侧均设置有竖直或倾斜的拦板，所述拦板呈长条状且沿所述传动皮带运动方向布置，所述拦板通过连杆与所述导管的外壁连接。5.如权利要求1所述的取样滴管自动排出装置，其特征在于，所述输送装置包括：风管，其水平设置于所述取样滴管收纳腔内且位于所述导管下方，所述风管的出口朝向所述取样滴管收纳腔的敞口端；风机，其连接在所述风管的入口，以向所述风管的出口吹出高速气流；其中，所述导管的下端与所述风管连通。6.如权利要求5所述的取样滴管自动排出装置，其特征在于，所述风机为小型离心风机，
