各种规格链轮选型参数表
链轮齿数和直径对照表
传动链轮：传动链轮又称滚子链轮。
主要尺寸及基本参数配用链条的常用P=12.7 15.875 19.05 25.4dr=7.92 10.16 11.91 15.88链轮齿数Z 节距P 滚子外径dr 排距pt 分度圆直径d，d=p/sin180°/z齿顶圆直径da，da=d+1.25p－dr或da=p(0.54+cot180°/z)齿根圆直径df，df=d－dr链传动实例：例6-1 设计一拖动某带式运输机的滚子链传动。
已知条件为：电动机型号Y160M-6(额定功率P =7.5kW，转速n1=970r/min)，从动轮转速n2=300r/min，载荷平稳，链传动中心距不应小于550mm，要求中心距可调整。
解：1、选择链轮齿数链传动速比：由表6-5选小链轮齿数z1=25。
大链轮齿数z2=iz1=3.23×25=81，z2<120，合适。
2、确定计算功率已知链传动工作平稳，电动机拖动，由表6-2选KA =1.3，计算功率为Pc=KAP=1.3×7.5kW=9.75kW3、初定中心距a0，取定链节数Lp初定中心距a0=(30~50)p，取a0=40p。
取Lp =136节(取偶数)。
4、确定链节距p首先确定系数KZ，KL，KP。
由表6-3查得小链轮齿数系数KZ =1.34；由表6-9查得KL =1.09。
选单排链，由表6-4查得KP=1.0。
所需传递的额定功率为由表6-7选择滚子链型号为10A，链节距p=15.875mm。
基础知识：链轮分为主动链轮和从动链轮，主动链轮通过花键的形式装在发动机输出轴上；从动链轮装在摩托车驱动轮上，通过链条将动力传递给驱动轮，一般主动链轮比从动链轮要小，可起到降速增扭的效果。
传动链轮的性能特点①材料的选用——大链轮和小链轮都采用优质碳素结构钢进行冲压成型。
②加工与处理工艺——采用先进的铣齿加工工艺，使齿形更精确。
链轮整体进行了调质热处理，极大地提高了其综合机械性能，齿形硬度达68－72HRA以上，使链轮的耐磨性显著提高。
链轮参数表
齿顶圆直径da=P(0.54+cot18/Z)分度圆直径d=P/sin180/Z齿根圆直径df=d-d1 注d1为滚子直径齿侧凸缘最大直径：dh=P(ctg180/z-1)-0.8P=12.7d1=8.51齿数分度圆直径齿根圆直径量距测量距齿顶圆直径最大齿侧凸缘Z d df MR （h11）da（h11）直径dg1145.836.5753.1350291249.0740.5657.5854331353.0744.5661.1958381457.0748.5665.5862421561.0852.5769.2566461665.156.5973.6170501769.1260.6177.3474541873.1464.6381.6578581977.1668.6585.4182622081.1872.6789.6987662185.2176.793.4891702289.2480.7397.7595742393.2784.76101.5799782497.388.79105.811038225101.3392.82109.641078726105.3696.85113.871119127109.4100.89117.721159528113.43104.92121.941199929117.46108.95125.7912310330121.5112.99130.0112710731125.53117.02133.8813111132129.57121.06138.0813511533133.61125.1141.9713911934137.64129.13146.1514312335141.68133.17150.0514712736145.72137.21154.23152131P=19.05d1=11.91齿轮分度圆直径齿轮圆直径量柱测量距齿顶圆直径最大齿测凸缘直径Z d df Mr da df1167.62 55.71 78.84 75 451273.60 61.69 85.51 81 511379.60 67.69 90.93 87 571485.61 73.70 97.52 931591.63 79.72 103.04 99 69 1697.65 85.74 109.56 106 75 17103.67 91.76 115.14 112 82 18109.70 97.79 121.61 118 83 19115.74 103.83 127.26 124 94 20121.78 109.87 133.69 130 100 21127.82 115.91 139.37 136 106 22133.86 121.95 145.77 142 112 23139.90 127.99 151.49 148 118 24145.36 134.04 157.36 154 124 25151.99 140.08 163.60 161 130 26158.04 146.13 169.95 167 137 27164.09 152.18 175.72 173 143 28170.14 158.23 182.05 179 149 29176.19 164.23 187.34 185 155 30182.25 170.34 194.16 191 161 31188.30 176.39 199.97 197 167 32194.35 182.44 206.26 203 173 33200.41 188.50 212.10 209 179 34206.46 194.55 218.37 215 185 35212.52 200.61 224.22 221 191 36218.57 206.66 230.48 228 19737 224.63P=25.4d1=15.33齿轮分度圆直径齿轮圆直径量柱测量距齿顶圆直径最大齿测凸缘直径Z d df Mr da df 1190.16 74.28 105.12 100 60 1298.14 82.26 114.02 108 68 13106.14 90.26 121.25 116 76 14114.15 98.27 130.03 125 85 15122.17 106.29 137.38 133 93 16130.20 114.32 146.08 141 101 17138.23 122.35 153.53 149 109 18146.27 130.39 162.15 157 117 19154.32 138.14 169.68 165 126 20162.37 146.49 178.25 174 134 21170.42 154.54 185.82 102 142 22173.43 162.60 194.36 190 150 23186.54 170.66 201.99 198 153 24194.60 178.72 210.48 206 16625202.66 186.78 218.13 214 17426210.72 194.34 226.60 222 18227218.79 202.91 234.30 231 19128226.36 210.98 242.74 239 19929234.93 219.05 250.46 247 20730243.00 227.12 258.88 255 21531251.07 235.19 266.62 263 22332259.14 243.26 275.02 271 23133267.21 251.33 282.80 279 23934275.28 259.40 291.16 287 24735283.36 267.48 298.96 295 25636291.43 275.55 307.31 304 264P=31.75d1=19.05齿轮分度圆直径齿底圆直径量柱测量距齿顶圆直径最大齿测凸缘直径Z d df Mr da df11112.70 92.65 130.60 125 7512122.67 103.62 141.72 135 8513132.67 113.62 150.75 145 9614142.68 123.63 161.73 156 10615152.71 133.66 170.92 166 11616162.75 143.70 181.80 176 12717172.79 153.70 191.11 186 13718182.84 163.79 201.09 197 14719192.90 173.85 211.29 207 15720202.96 183.91 222.01 217 16721213.03 193.98 231.48 227 17822223.10 204.05 242.15 237 18823233.17 214.12 251.68 248 19824243.25 224.20 262.30 258 20825253.32 234.27 271.36 268 21826263.41 244.36 282.46 278 22827273.49 254.44 292.08 288 23928283.57 264.52 302.62 298 24929293.66 274.61 312.27 309 25930303.75 284.70 322.80 319 26931313.83 294.78 332.47 329 27932323.92 304.87 342.97 339 28933334.01 314.96 352.69 349 29934344.10 325.05 363.15 359 31035354.20 335.15 372.90 369 32036364.29 345.24 383.34 380 33024A P=38.1d1=22.23齿轮分度圆直径齿轮圆直径量柱测量距齿顶圆直径最大齿测凸缘直径Z d df Mr da df11135.23 113.00 156.08 150 9012147.21 124.98 169.44 162 10313159.20 136.79 180.27 175 11514171.22 148.99 193.45 187 12815183.25 161.02 204.47 199 14016195.29 173.06 217.52 212 15217207.35 185.12 228.71 224 16418219.41 197.18 241.64 236 17719231.48 209.25 252.92 248 18920243.55 221.32 265.78 261 20121255.63 233.40 277.14 273 21322267.72 245.49 289.95 285 22623279.80 257.57 301.39 297 23824291.90 269.67 314.13 309 25025303.99 281.76 325.61 322 26226316.09 293.86 338.32 334 27427328.19 305.97 349.86 346 28728340.29 318.06 362.52 358 29929352.39 330.16 374.09 370 31130364.49 342.26 386.72 383 32331376.60 354.37 398.34 395 33532388.71 366.48 410.94 407 34733400.82 378.59 422.61 419 36034412.93 390.70 435.16 431 37235425.04 402.81 446.84 443 38436437.15 414.92 459.38 456 396P=50.8d1=28.58齿轮分度圆直径齿轮圆直径量柱测量距齿顶圆直径最大齿测凸缘直径Z d df Mr da df11180.31 151.73 207.05 200 12112196.28 167.70 224.86 217 13713212.27 183.69 239.30 233 15414228.29 199.71 256.87 250 17015244.33 215.75 271.57 266 18716260.39 231.81 288.97 282 203 17276.46 247.88 303.88 299 220 18292.55 263.97 321.13 315 236 19308.64 280.06 336.17 331 252 20324.74 296.16 353.32 348 269 21340.84 312.26 368.47 364 285 22359.96 328.38 385.54 380 301 23373.07 344.49 400.79 397 317 24389.19 360.61 417.77 413 334 25405.32 376.74 433.09 429 350 26421.45 392.87 450.03 445 366 27437.58 409.00 465.42 462 383 28453.72 425.14 482.30 478 399 29469.85 441.27 497.73 494 415 30485.99 457.41 514.57 510 431 31502.13 473.55 530.06 526 447 32518.28 489.70 546.86 543 464 33534.42 505.84 562.41 559 480 34550.57 521.99 579.15 575 496 35566.72 638.14 594.13 591 512 36582.86 554.28 611.44 608 529。
链轮齿数和直径对照表

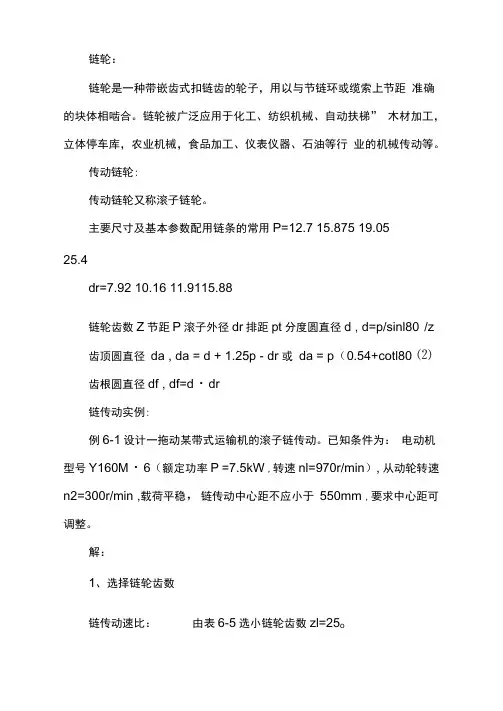

链轮：链轮是一种带嵌齿式扣链齿的轮子，用以与节链环或缆索上节距准确的块体相啮合。
链轮被广泛应用于化工、纺织机械、自动扶梯” 木材加工，立体停车库，农业机械，食品加工、仪表仪器、石油等行业的机械传动等。
传动链轮:传动链轮又称滚子链轮。
主要尺寸及基本参数配用链条的常用P=12.7 15.875 19.0525.4dr=7.92 10.16 11.9115.88链轮齿数Z节距P滚子外径dr排距pt分度圆直径d , d=p/sinl80°/z 齿顶圆直径da , da = d + 1.25p - dr 或da = p（0.54+cotl80°⑵齿根圆直径df , df=d・dr链传动实例:例6-1设计一拖动某带式运输机的滚子链传动。
已知条件为：电动机型号Y160M・6（额定功率P =7.5kW ,转速nl=970r/min）, 从动轮转速n2=300r/min ,载荷平稳，链传动中心距不应小于550mm ,要求中心距可调整。
解：1、选择链轮齿数链传动速比：由表6-5选小链轮齿数zl=25o大链轮齿数z2=izl=3.23x25=81, z2<120 ,合适。
2、确定计算功率已知链传动工作平稳，电动机拖动，由表6-2选KA =1.3 ,计算功率为Pc=KAP=1.3x7.5kW=9.75kW3、初定中心距aO ,取定链节数Lp初定中心距aO = (3O~5O)p ,取a0=40p o取Lp =136节(取偶数)。
4、确定链节距p首先确定系数KZ , KL , KP O由表6-3查得小链轮齿数系数KZ =1.34 ;由表6・9查得KLJ.09。
选单排链，由表6-4查得KP=1.0o所需传递的额定功率为由表6-7选择滚子链型号为10A ,链节距p=15.875mm o基础知识：链轮分为主动链轮和从动链轮，主动链轮通过花键的形式装在发动机输出轴上;从动链轮装在摩托车驱动轮上，通过链条将动力传递给驱动轮,—般主动链轮比从动链轮要小”可起到降速增扭的效果。
链轮参数计算公式
链轮参数计算公式链轮不讲模数,讲节距,有国标的,以英制为单位一.滚子链轮主要尺寸及基本参数配用链条的常用P=12.7 15.875 19.05 25.4dr=7.92 10.16 11.91 15.88链轮齿数Z节距P滚子外径dr排距pt分度圆直径d d=p/sin（180°/z）齿顶圆直径da da=d＋1.25p－dr或da=p(0.54＋cot180°／z) 齿根圆直径df df=d－dr二.外啮合标准圆柱齿轮传动几何尺寸计箅名称代号直齿轮斜齿(人字齿)轮模数m (mn) 按国标选取齿数z分度圆柱螺旋角β β=0° Cosβb=cosαn／cosαt齿顶圆压力角αa (αat) αa=arccosdb／da αat= arccosdb／da 分度圆直径 d d=zm d=zmn基圆直径db db=dcosα db=dcosαt齿距p p=πm pn=πmn齿顶高ha ha=ha’m ha=han’mn齿根高hf hf=(ha’＋c’)m hf=(han’＋cn’)mn齿高h h=ha+hf h=ha+hf齿顶圆直径da da=d＋2ha da=d＋2ha=(z＋2ha’)m =(z／cosβ＋2han’)mn齿根圆直径df df=d－2hf df=d－2hf中心距 a a=(d1+d2)/2=(z1+z2)/2m斜齿(人字齿)轮中心距 a a=(d1＋d2)/2 =(z1＋z2)mn／2cosβ注释:α=αn=20°(分度圆压力角) ha’=han’=1 (齿顶高系数) c’=cn’=0.25(径向间隙系数) tanαt=tanαn／cosβ hat’=han’cosβ ct’=cn’cosβ一般普通标准圆标齿轮主要计算二个尺寸在图上标注:(精度高另外)当然模数、齿数等常规尺寸也要标上.1. 分度圆直径2. 齿顶圆直径3. 齿根圆直径(通常不须计箅与标注)。
常用链轮尺寸计算表
滚子链a、b系列区别及链条标准
滚子链分为A、B两大系列。
A系列是符合美国链条标准的尺寸规格：欧洲（以英国为主）链条标准的尺寸规格，相互之间除节距相同外，系列自身的特点，主要区别为：
1）A系列产品内链板与外链板厚度相等，通过不同的调试取得静强度果。
B系列产品内链板与外链板调试相等和，通过不同的百度取得静强效果。
2）A系列各元件主要尺寸与节距有一定的比例。
如：销轴直径＝（5/直径＝（5/8）P，链板厚度＝（1/8）P(P为链条节距)等。
而B系列零件节距不存在明显比例。
3）同档的链条破断载荷值比较，B系列除12B规格低于A系列外，其余同档的A系列产品。
准的尺寸规格：B系列是符合除节距相同外，其他方面有本
的调试取得静强度的等强度效同的百度取得静强度的等强度
：销轴直径＝（5/16）P，滚子等。
而B系列零件主要尺寸与
于A系列外，其余各档规格均。
链轮标准尺寸参数
链轮标准尺寸参数链轮是一种常见的传动装置，广泛应用于各种机械设备中。
它由链轮齿、链轮边板和链轮轴孔等部分组成，其尺寸参数的选择对于传动效果和使用寿命具有重要影响。
本文将从链轮的标准尺寸参数入手，为大家介绍链轮的相关知识。
首先，我们来看一下链轮的标准尺寸参数包括哪些内容。
链轮的标准尺寸参数主要包括齿数、齿宽、轮毂直径、轮边直径、轴孔尺寸等。
这些参数是确定链轮尺寸大小的重要依据，也是保证链轮传动效果和使用寿命的关键因素。
其次，我们需要了解如何选择合适的链轮标准尺寸参数。
首先要根据传动比和工作条件确定链轮的齿数，传动比越大，齿数越多；工作条件越恶劣，齿数也需要相应增加。
齿宽的选择要考虑链条的宽度和传动功率，一般来说，齿宽越大，传动功率越大。
轮毂直径和轮边直径的选择要考虑链条的尺寸和受力情况，轮边直径一般要大于链条外径，以保证链条能够顺利通过。
轴孔尺寸的选择要根据轴的尺寸和安装方式来确定，确保链轮能够正确安装在轴上。
最后，我们需要注意链轮标准尺寸参数的检查和维护。
在使用链轮的过程中，要定期检查链轮的尺寸参数是否符合要求，特别是齿面磨损和变形情况。
一旦发现问题，要及时进行修理或更换，以免影响传动效果和使用寿命。
总的来说，链轮的标准尺寸参数对于传动效果和使用寿命具有重要影响，选择合适的尺寸参数对于提高传动效率、延长使用寿命非常重要。
因此，在选择和使用链轮时，一定要充分考虑其标准尺寸参数，确保其能够正常工作并具有较长的使用寿命。
结语。
通过本文的介绍，相信大家对链轮的标准尺寸参数有了更深入的了解。
在选择和使用链轮时，一定要根据实际情况选择合适的尺寸参数，并且定期进行检查和维护，以保证其正常工作和延长使用寿命。
希望本文能够对大家有所帮助，谢谢阅读！。
16a链轮尺寸规格参数
16a链轮尺寸规格参数16A链轮是一种广泛应用在机械装置上的链轮标准型号，其使用范围包括了工业机械、农业机械、交通运输工程等各个领域。
而16A链轮的尺寸规格参数则是每个使用该型号链轮的工程师必须掌握的技术细节，下面我们将为大家分步骤地阐述16A链轮尺寸规格参数。
第一步，了解16A链轮的基本概念。
16A链轮是一种配合16A型滚子链使用的链轮规格，它的齿数、外径、内孔直径等参数是其尺寸规格的主要标准；同时，16A链轮的材质、表面硬度、齿形等也是工程师需要考虑的重要因素。
第二步，了解16A链轮的规格参数。
16A链轮的齿数通常为9-67个，以2的倍数递增；外径分别为131.8mm、146.05mm、161.29mm、182.56mm、205.74mm、231.05mm等6个尺寸；内孔直径根据使用情况及选择承载方式的不同有选择性，从而产生30mm、35mm、40mm、45mm、50mm、60mm、70mm等多种规格。
除此之外，16A链轮的齿宽、齿厚等也会因产品设计需求而产生变化。
第三步，了解16A链轮的选型原则。
首先要根据机械装置的实际使用情况选择16A链轮的齿数、外径、内孔直径等规格参数；其次，要考虑16A链轮的承载能力，从而选择适合其设计条件的材料和表面硬度等，以保证整个装置的稳定和安全；最后，还需结合使用环境、温度、湿度等各种因素，综合考虑16A链轮的使用寿命和维护成本等因素，从而做到科学选型。
通过以上三个步骤，我们可以对16A链轮尺寸规格参数有更深入的了解，也能更加准确地选择适合自己的16A链轮。
而在实际使用过程中，我们还需严格按照产品要求安装16A链轮，并完成相关的维护保养工作，以确保产品的正常运行和经济效益。
10b链轮尺寸规格参数
10b链轮尺寸规格参数链轮是机械传动中常见的零件，用于连接链条和轴，传递动力。
其中，10b链轮是一种标准型号的链轮，其尺寸规格参数对于机械设计和选型具有重要意义。
一、链轮基本概述链轮由齿轮和链条组成，通过链条的齿与齿轮的齿咬合，实现动力传递。
10b链轮是一种采用10b型链条的链轮，其链条宽度为15.88mm，链节高度为9.65mm，链条内宽为8.51mm。
二、链轮齿数和模数的关系链轮的齿数和模数是链轮尺寸规格参数中的重要指标。
齿数决定了链轮的传动比，模数则决定了链轮的几何形状和尺寸。
一般情况下，链轮的齿数越多，传动比越大；模数越大，链轮的尺寸越大。
根据实际需求和设计要求，可以选择不同齿数和模数的10b链轮。
三、链轮的材质和硬度要求链轮通常采用优质合金钢材料制造，以保证其强度和耐磨性。
常见的链轮材质有45#钢、40Cr钢等。
链轮的硬度要求一般为HRC45-55，以保证链轮在工作过程中的耐磨和传动效率。
四、链轮的加工精度和表面处理链轮的加工精度直接影响其传动精度和工作平稳性。
一般情况下，链轮的齿形误差应控制在0.05mm以内，轴孔的偏心度应控制在0.05mm以内。
此外，链轮的表面还需要进行热处理或镀锌等表面处理，以提高其耐腐蚀性和表面硬度。
五、链轮的安装和维护在安装链轮时，应先将链条穿过链轮，并保证链轮与轴之间的配合间隙不超过0.05mm。
同时，在使用过程中，要定期对链轮进行润滑和维护，以延长其使用寿命和保证传动效率。
六、链轮的应用领域10b链轮广泛应用于各种机械设备和传动系统中，如冶金、矿山、化工、建筑、食品等行业。
它可以用于传递中小功率的旋转运动，具有结构简单、传动效率高、可靠性好等特点。
七、链轮的选型和订购在选型和订购10b链轮时，需要根据实际需求和设计要求，考虑传动比、载荷、转速等因素，选择合适的链轮型号和尺寸。
此外，还需要选择正规的供应商，确保链轮的质量和售后服务。
八、链轮的优缺点10b链轮作为一种常见的传动装置，具有以下优点：传动效率高、结构简单、功率传递平稳、可靠性好。
链轮齿形参数
链轮齿形计算:
滚子链与链轮的啮合属于非共轭啮合，其链轮齿形的设计可以有较大的灵活性，GB1244一85中没有规定具体的链轮齿形，仅仅规定了最大和最小齿槽形状及其权限参数，见表1。
凡在两个极限齿槽形状之间的各种标准齿形均可采用。
目前较流行的一种齿形是三圆弧一直线齿形（或称凹齿形）（图1）。
当选用这种齿形并用相应的标准刀具加工时，链轮齿形在工作图上不画出，只需注明链轮的基本参数和主要尺寸，并注明“齿形按3R GB1244—85规定制造”即可。
链轮轴向齿廓及尺寸，应符合GB1244—85的规定，见图2 及表9－6。
表1 滚子链链轮的最大和最小齿槽形状
表2: 滚子链链轮轴向齿轮廓尺寸（mm）
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。
链轮标准尺寸参数
●标准链轮的尺寸P：节距，R：滚子直径，N：链轮的齿数◎节距直径PCD = P/(sin180°/N)◎外径OD = P/(0.6+cot180°/N)链轮设计涉及的重要参数：p链条节距z链轮齿数d1链条滚子直径链轮齿数选用的一般原则：19齿或以上，一般用于中高转速、正常工作条件下运行的主动链轮。
17齿，只用于小节距主动链轮。
23齿或多过23齿，推荐用于有冲击的情况。
当速比低时，用高齿数链轮可以大大减少i链节的转动量、链条的拉伸负荷和轴承的负荷。
链轮齿数一般选用奇数齿。
（另，sw零件库中可调出ISO标准的链轮，方便设计）链轮参数的计算公式如下：分度圆直径:d=p/sin180°/z p=节距可查表z=齿数齿顶圆(外径):D=p×(0.54+cot180°/z)链轮参数怎么计算，链轮标准尺寸参数表常用链轮节距：3/8=9.525 1/2=12.7 5/8=15.875 3/4=19.053分4分5分6分分度圆直径：d=p/sin（180°/z）齿顶圆直径：dmax=d+1.25p-d1dmin=d+（1-1.6/z）p-d1齿根圆直径：df=d-d1注：p链条节距z链轮齿数d1链条滚子直径最简单的算法就是{？分}=分度圆直径除与{齿数+2}链轮的基本参数及主要尺寸：链轮的基本参数是陪用链条的节距p，套筒的最大外径d1，排距pt 以及齿数z。
链轮的主要尺寸及计算公式见下表。
链轮毂孔的最大许用直径见表。
以上就是关于链轮参数怎么计算的解答，在链轮标准尺寸参数表中可以发现GB/T10855-2016标准中主要提到了两个链号，4.762mm与9.525mm。
矿用与焊接等其他方面对链轮的尺寸也是有相关标准的。
