导电硅橡胶按键设计指南
导电橡胶按键的修补方法
导电橡胶按键的修补方法
导电橡胶是将玻璃镀银、铝镀银、银等导电颗粒均匀分布在硅橡胶中．通过压力使导电颗粒接触，达到良好的导电性能。但是使用时间长了的话都有按键失灵的现象，更换新的键盘价格较高，不划算，如果能够尝试以下的方法修复的话，不但可以解决燃眉之急，还会节省不必要的开支。
1．清洗法
用无水酒精把失灵的导电橡胶擦干净。如果还不行的话，由于导电橡胶有一定的厚度，可以用细砂纸轻轻擦拭几下，同时用橡皮把线路板表面和按键接触的地方仔细擦拭一遍。
2．热处理法
把导电层翻过来．放在电暖器或高亮白炽灯上烤几分钟．直到冒白气（如果有电烙铁的话，直接在导电层上烫几下更方便、准确）。对于导电橡胶老化不是太严重的，也可以把橡胶放在开水中浸泡几分钟。
3．导电胶水法
导电胶水主要成分为树脂胶粘剂和导电粒子，导电粒子就是金、银、铜、铁、铝、锌、锡、石墨等一些导电材料的粉末颗粒。将导电胶水涂抹在导电橡胶上，等其自然干燥后．导电颗粒就被粘在导电橡胶上了（形成一层导电膜），效果非常好。导电胶的缺点是：随着按键使用当中的磨损，导电膜会脱落．掉在上会造成按键短路（现象就是某个按键电路一直被接通，而其他的按键失去反应）。
4．切割法打
开电器，取出按键橡胶片，再取一新的刮胡子刀片，在导电橡胶按键触点上薄薄刮去一层即可。 5．铝箔法
将铝箔、锡箔等金属片裁成按键大小直接粘于失效的导电橡胶按键上（实践证明，双面胶比502胶水效果好）。也可用常用的水暖（太阳能热水器、中央空调）器材铝箔胶带（便宜，也好用）。
6．涂抹法
找一根4B甚至6B的铅笔（总之越黑越好），在失灵按键的导电橡胶上蹭几下（铅笔芯的主要成分是导电的石墨），操作简单，所需材料少。缺点是不耐用，铅笔粉末时间长了也还是会脱落，而且如果掉到电路板上．有可能会引起别的麻烦。当然也可用电机电刷的粉末粘贴上。
7．金属丝法
从多股电线上拆下一根单线，对个别不好用的键内面先用最小的平口螺丝刀将线的一端插入失效按键，隔适当的距离再镶另一端形成一个n形跨在失效按键上即可（要注意方向一定要与线路板上的电极走向垂直）。镶铜丝的办法较好用而且耐久。此法适合于用敷铜板制作的有铜箔键盘的电路板．不适合导电胶涂敷而成的键盘．因为这种方法的长期使用会使导电胶涂敷键盘损坏。

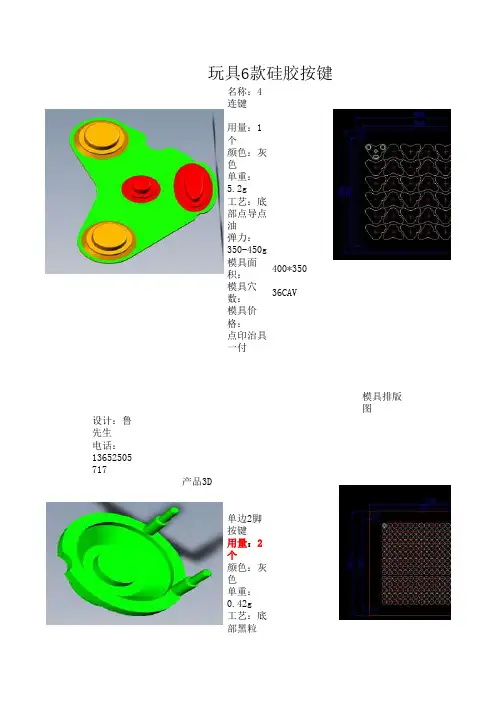

玩具系列6种硅胶按键
名称：4连键
用量：1个
颜色：灰色
单重：5.2g
工艺：底部点导点油
弹力：350-450g
模具面积：400*350
模具穴数：36CAV
模具价格：
点印治具一付
模具排版图
设计：鲁先生
电话：13652505717
产品3D
单边2脚按键
用量：2个
颜色：灰色
单重：0.42g
工艺：底部黑粒
弹力320-380g
模具面积：350*300
模具穴数：224CAV
模具价格：
吸盘一付模具排版图
设计：鲁先生
电话：13652505717
产品3D
名称：2KEY连体十字按键
用量：1个
颜色：灰色
单重：0.43g
工艺：底部黑粒
弹力320-380g
模具面积：300*300
模具穴数：136CAV
模具价格：
吸盘一付
设计：鲁先生模具排版图玩具6款硅胶按键电话：13652505717
产品3D
2脚按键
用量：1个
颜色：灰色
单重：0.43g
工艺：底部黑粒
弹力320-380g
模具面积：350*350
模具穴数：154CAV
模具价格：
吸盘一付
设计：鲁先生模具排版图
电话：13652505717
产品3D
2脚按键
用量：1个
颜色：灰色
单重0.2g
工艺：底部点导点油
弹力320-380g
模具面积：300*300
模具穴数：238CAV
模具价格：
吸盘一付
设计：鲁先生模具排版图
电话：13652505717
产品3D
脚有加长
用量：1个
黄色
单重0.2g
工艺：底部点导点油
弹力320-380g
模具面积：350*350
模具穴数：256CAV
模具价格：吸盘一付
设计：鲁先生产品3D
电话：13652505717
模具排版图
弹簧触摸按键原理
弹簧触摸按键原理
弹簧触摸按键是一种常见的机械按键设计，其工作原理是利用弹簧的弹性特性来实现按键的触摸感应和操作。
弹簧触摸按键通常由两部分组成：弹簧和触摸垫。触摸垫是一个软质的橡胶或硅胶制成的圆形垫片，用于提供按键的触感和舒适度。而弹簧则是一个细长且具有一定弹性的金属材料制成的弹性元件，通常呈螺旋状。
当按键未被按下时，弹簧处于放松状态，触摸垫则位于按键的顶部，与外部环境保持一定的距离。此时，按键处于开路状态，电路中的信号无法通过按键传递。
当用户用手指或其他物体轻触按键时，按键被按下并与触摸垫接触。用户施加的力量会使得弹簧被压缩，同时触摸垫也会发生变形。弹簧的弹性力量会保持按键保持在压下状态，并通过触摸垫将这个操作传递给底部电路。底部电路会接收到这个信号，从而触发特定的操作或功能。
当用户松开手指或释放外部压力时，弹簧会恢复其原始的伸展状态，触摸垫也会恢复到按键原始的抬高位置。此时，按键再次处于开路状态，电路中的信号不再通过按键传递。
弹簧触摸按键的设计简单可靠，具有较长的使用寿命和良好的触感。它被广泛应用于电子产品，如计算机键盘、手机按键、遥控器等。
硅胶制品厂生产硅胶按键的流程步骤
硅胶制品厂生产硅胶按键的流程步骤
在硅胶行业的硅胶按键生产厂家都知道产品生产工艺进程的重要性。只有合理的生产流程、过硬的生产工艺技术才能保障产品的生产效率，提高产品的产出和合格率。
下面博皓硅胶制品厂就与大家分享下合理的硅胶按键生产流程：
A、原料
硅胶按键生产的原料是硅橡胶混炼胶，硫化剂方面采用双“2.5 ， 色料方面采用各色色粉或硅胶色胶，脱模剂采用KEP一10或硬脂酸锌等。
B、硬度计算公式
用4O％硬度为70度的原料与60％硬度为50度的原料混炼，则产品的硬度为：(70×0.4)+(50×0.6)度=58度
C、备模
模具可按照客户提供的按键图纸或样品进行加工，制成硅胶按键模具，试模确认结构和生产工艺后方可批量生产。生产前模具一般需喷砂进行模具表面处置，若硅胶按键表面要求为亮面则需喷玻璃砂，要求为雾面则需喷金刚砂或混合砂，若无要求的可以喷混合砂。
D、备料
依据客户定货的品质、规格肯定胶料的硬度和按键的底色，按配方在开炼机或密炼机上炼好后，按试模时制定的胶料规格出片并以PE膜包好；同时准备好外脱模剂、导电胶黑粒和各类工具。具体请参考之前写过的一篇文章硅胶制品厂备料环节需要注意哪些方面?
E、硫化成型
硫化成型利用的平板硫化机，按照硫化机的功能有手动、自动及真空等型号。模具由上、下两层公母模组成(特殊杂件亦有三板模)，生产时往上掀开母模，公模上放入导电胶黑粒及切片称量的硅胶按键原料，如有需求，则在母模中塞入色key，准备好后合模进行加热、加压硫化。硫化的主要控制参数为温度、压力和硫化时间，其典型操作工艺条件为：温度160℃±10℃；压力15～20MPa；时间150～200S(视键的高度而定，如key型较矮较小30～40S也可完成)。硫化完成后，将模具推出硫化机，小心掀开母模，用风枪配合，慢慢将硅胶按键从模具掏出即可。
F、二次硫化
硫化后的半成品可按客户要求决定是不是进行二次硫化，以除去产品中残余的硫化剂分解产物，提高产品的性能。常规二次硫化采用立式烤箱，用180～200℃的温度烘烤2H即可完成。
按钮设计
按键基本结构
1.悬臂式按键
如上图，此种按键通过固定悬臂达到固定按键的目的。固定方法采用热
熔。此种按键结构简单，并且容易控制按键间隙。故最常用。
2.跷跷板式按键
此种按键常为一对，在按键上有2个凸起小柱子，在cover上有相对应的
2个“卡位”。通过塑胶弹性变形，将按键卡在“卡位”里。按键工作
原理与“跷跷板”类似，以按键中间的凸起柱子为轴，旋转实现按键触
发。
3.镶嵌式按键
如图，按键被上盖和一个装饰件夹在中间，悬臂做在上盖上。
4.“P+R”式按键
“P+R”即为PLACTIC+RUBBER,是一种手机上常用的按键工艺。多为许多
按键部在一起。如上图，有8颗按键，这种情况，多采用“P+R”工
艺。“P+R”就是把塑胶按键，通过一种专用胶水，粘到RUBBER上。然
后固定RUBBER,以此来固定按键。
P+R按键
P+R按键
1 范围
本标准规定了P+R按键的产品分类、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于P+R按键。
若需方所需的P+R按键有特殊要求，则按供需双方的协议规定。
2 规范性引用文件
下列文件中的条款通过在本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。
GB/T2828.1 计数抽样检验程序 第1部分：按接受质量限(AQL)检索的逐批检验抽样计划
GB/T2829 周期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB 2918 塑料试样状态调节和试验的标准环境
GB/T3672 模压制品尺寸公差
GB5209 色漆和清漆耐水性的测定 浸水法 GB/T6739 涂膜硬度铅笔测定法
GB/T 14486 工程塑料模塑塑料件尺寸公差
SJ/T10347 导电橡胶连接器和按键总规范
3 定义
3.1 弹性壁
硅橡胶按键下部外侧面薄壁弹性体(如图2所示)。
3.2 导电板
含有弹性导电触点的绝缘薄板(如图2所示)。
3.3 胶接粘接力
Q/320691AAC03-2004
P+R两材料间胶接的粘接力。
3.4 涂层附着力
喷涂层与基体间的附着力。
3.5 检查区域
产品根据结构分为两部分检查：
区域A：外露产品的KEY表面及外露侧面(见图2)。
区域B：外露产品的非外露侧面、产品底部以及非外露产品的表面(见图2)。 3.6 接受质量限acceptance quality limit(AQL)
当一个连续系列批被提交验收抽样时，可允许的最差过程平均质量水平。
4 产品分类
4.1 产品按成品外形分类
导电橡胶介绍及规格
第一章 屏蔽材料
实用文档
1
第一章 屏蔽材料
导电橡胶
每种导电橡胶均是由硅酮、硅酮氟化合物、EPDM或氟碳—氟硅等粘合剂及纯银、镀银铜、镀银铝、镀银镍、镀银玻璃、镀银铅或无镀层铅颗粒等填料组成。
可同时完成环境密封和压力密封，电橡胶在很宽的温度范围内具有优良的抗压缩设定特性，连续使用年限长，全部满足MIL—STD—810对防霉的要求。
由于这些材料含有银，它们应当储存在塑料板中，例如聚脂或聚乙烯，远离含硫材料，用水或含中性皂的酒精来去除污物，清洁弹性体材料（不能使用芳香或氯化溶剂）。
导电橡胶技术规格（按填料分组）
1224 1215 1285 1350 S6304 S6305
导电填料 银 银/铜 银/铝 银/玻璃 镍/碳 镍/碳
体积电阻率，ohm-cn,max. 0.002 0.004 0.008 0.01 0.1 0.1
低温挠曲TR10M℃，min -65 -65 -65 -55 -45 -45
最高连续使用温度，℃C 160/200 125 160/200 160 150 150
屏蔽效果 200kHz(H场)
DdB,min 70 70 60 50 NA NA
100MHz(E场) 120 120 115 100 100 100
500MHz(E场) 120 120 110 100 100 100
2GHz（平面波） 120 120 105 90 100 100
10GHz（平面波） 120 120 100 80 100 100
电气稳定性 热老化
Oohm-cm,max 0.010 0.010 0.010 0.01 - -
耐震动 期间 0.010 0.006 0.012 NA NS 0.1
过后 0.002 0.004 0.008 NA NS 0.1
拉伸设定后的体积电阻率 0.010 0.008 0.015 0.01 - -
EMP耐久性，Ka/in,周边 ＞0.9 ＞0.9 ＞0.9 NS 0.1 0.1
手机按键设计规范说明书
目录
第一章 按键设计规范．．．．．．．．．．．．．．．．．．．．．．．．．．．．第2～6页
按键示意图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .．第２页
１、 按键总体设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．第３～4页
２、 软胶部分设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．第4～5页
３、 键帽设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．第5～7页
４、 遮光片及菲林设计．．．．．．．．．．．．．．．．．．．．．．．．第7页
第二章 按键组装置设计规范．．．．．．．．．．．．．．．．．．．．．．第8～10页
第三章 按键模具设计规范．．．．．．．．．．．．．．．．．．．．．．．．第11页
正梓源按键编稿成员:
林植伟
向荣
陈梦林
梁永铭
符新刚
刘孙勇
胡恩齐
第1页
第一章 按键设计规范
按键示意图
按键
键帽（KEY）
硅胶片
1、 按键总体设计
1-1、 根据手机款式、形状、颜色以及使用功能设计按键外形，其外形设计要尽量美观、大方。
1-2、 根据客户需要,确定结构、颜色及制作工艺。
1-3、 折叠机的按键最好比机壳高0.25mm，但不能顶住面壳部分；直板机的按健最需比机壳高0.30～０.50mm。按键与机壳的配合间隙为0.15～０.20mm，最好不要大于0.25 mm。(如图)
导电硅橡胶的配方参考
一种电缆附件用导电硅橡胶的配方参考
例1： N补强硅橡胶：loo份
颗粒状导电乙炔炭黑： 17份 4B-U（z
六甲基环三硅氮烷：8份一 液体硅橡胶： 4 份
DCP （硫化剂）：1份
例 2：补强硅橡胶： 1oo 份 t）t
颗粒状导电乙炔炭黑： 2o 份
二苯基硅二醇： 12 份
液体硅橡胶： 6 份 qU-b
双2,5 （硫化剂）：1.5份…
例3：…补强硅橡胶：100份
颗粒状导电乙炔炭黑：22份.
四甲基亚乙基二氧二甲基硅烷： 10 份 液体硅橡胶： 8 份
DCP（硫化剂）：1.2份_
例 4：补强硅橡胶： 100 份 颗粒状超导电乙炔炭黑： 15
份 甲基苯基二乙氧基硅烷：15份— 液体硅橡胶： 10份
双 2,5 （硫化剂）： 2 份
以上是摘自附件中的发明专利，仅供参考应用于制造橡板和线缆护套的导电橡胶配方参考
应用于制造橡板和线缆护套的导电橡胶配方参考 一
氯丁橡胶或氯磺化聚乙烯橡胶或其混合物：100份Y R q
金属氧化物活性剂： 5-10 份
促进剂：1-2份i
防焦剂： 1-2 份
防老剂：3-6份-B
导电填料：50-100份…
导电填料主要是指导电炭黑、石墨或它们的混合物。
（备注：乙炔炭黑就属于导电炭黑）。
应用于制造橡板和线缆护套的导电橡胶配方参考）
例1：
氯 丁 橡 胶 ： 100导电炭黑： 45 份 7Dq;G \ | m Y1v,g2N
石墨： 5 份
氧化镁和氧化锌： 5 份
亚乙基硫脲（ NA-22）： 1.5 份 [&RO { !A
环烷系油（100#白油）：15份…
苯醌： 2.5 份
2,2'-亚甲基双（4-甲基-6-叔丁基苯酚）（防老剂2246）: 3份
例 2： g1D3U4b Y"R!w5b
氯丁橡胶：100份-
导电炭黑： 60 份
氧化镁和氧化锌： 10 份
芳 香 系 油 （ 4# 橡 胶 芳 烃 油 ） ： 25 份例 3
亚乙基硫脲（ NA-22）： 1 份
用正交试验法研究硅橡胶的导电性能
第２３卷第ｉ期 ２００２年３月 青岛化工学院学报 Ｊｏｕｒｎａｌ ｏｆ Ｑｉｎｇｄａｏ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｃｈｅｍｉｃａｌ Ｔｅｃｈｎｏｌｏｇｙ Ｖｏ１．２３ ＮＯ．１ Ｍａｒ．２００２
文章编号：ｉ００卜４７６４（２００２）０１—００５６—０３
用正交试验法研究硅橡胶的导电性能
肖建斌，王伟，杨庆华，黄英平
（青岛化工学院高分子科学与工程学院．山东青岛．２６６０４２）
摘要：通过改变白炭黑、乙炔炭黑、过氧化二异丙苯和氧化铁的用量，以正交实验设计
法对硅橡胶的导电性以及综合性能加以研究。结果表明：乙炔炭黑对导电性的影响高度显 著，白炭黑用量在ｌ０份以下对电阻率影响较，１、，随交联利用量的增加电阻率有增大趋势。
关键词：硅橡胶；乙炔炭黑；导电性 中图分类号：ＴＱ ３３４．２ 文献标识码：Ａ
Ｓｔｕｄｙ ｏｎ ｔｈｅ Ｃｏｎｄｕｃｔｉｖｉｔｙ ｏｆ Ｓｉｌｉｃｏｎｅ Ｒｕｂｂｅｒ ｂｙ Ｏｒｔｈｏｇｏｎａｌ
Ｔｅｓｔｉｎｇ Ｄｅｓｉｇｎ
ＸＩＡＯ Ｊｉａｎ—ｂｉｎｇ，Ｗａｎｇ Ｗｅｉ，ＹＡＮＧ Ｑｉｎｇ。ｈｕａ，ＨＵＡＮＧ Ｙｉｎｇ—ｐｉｎｇ ＜（￣ｌｌｅｇｅ ｏｆ Ｐｏｌｙｍｅｒ Ｓｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ．Ｑｉｎｇｄａｅ Ｉｎｓｔｉｔｕｔ ｏｆ Ｃｈｅｍｉｃａｌ Ｔｅｃｈｎｏｌｏｇｙ Ｓｈａｎｄｏｎｇ Ｑｉｎｇｄａｏ ２６６０４２）
Ａｂｓｔｒａｃｔ：Ｅｆｆｅｃｔｓ ｏｆ ｔｈｅ ｖａｒｉａｔｉｏｎｓ ｉｎ ｌｏａｄｉｎｇ ｌｅｖｅｌｓ ｏｆ ｓｉｌｉｃａ，ａｃｅｔｙ ｌｅｎｅ ｂｌａｃｋ，ｄｉｃｕｍｙ１ ｐｅｒｏｘｉｄｅ ａｎｄ ｆｅｒｒｉｃ ｏｘｉｄｅ ｏｎ ｔｈｅ ｃｏｎｄｕｃｔｉｖｉｔｙ ａｎｄ ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｓｉｌｉｃｏｎｅ ｒｕｂｂｅｒ
ＷａＳ ｓｔｕｄｉｅｄ ｂｙ ｏｒｔｈｏｇｏｎａｌ ｔｅｓｔｉｎｇ ｄｅｓｉｇｎ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｅ ｅｆｆｅｃｔｓ ｏｆ ａｃｅｔｙ ｌｅｎｅ
