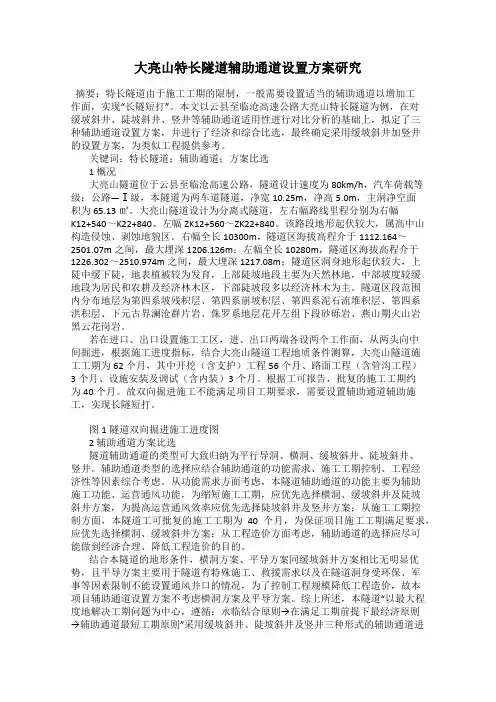

大亮山特长隧道辅助通道设置方案研究

大亮山特长隧道辅助通道设置方案研究

大亮山特长隧道辅助通道设置方案研究摘要:特长隧道由于施工工期的限制,一般需要设置适当的辅助通道以增加工作面,实现“长隧短打”。

本文以云县至临沧高速公路大亮山特长隧道为例,在对缓坡斜井、陡坡斜井、竖井等辅助通道适用性进行对比分析的基础上,拟定了三种辅助通道设置方案,并进行了经济和综合比选,最终确定采用缓坡斜井加竖井的设置方案,为类似工程提供参考。

关键词:特长隧道;辅助通道;方案比选1 概况大亮山隧道位于云县至临沧高速公路,隧道设计速度为80km/h,汽车荷载等级:公路—Ⅰ级,本隧道为两车道隧道,净宽10.25m,净高5.0m,主洞净空面积为65.13㎡。

大亮山隧道设计为分离式隧道,左右幅路线里程分别为右幅K12+540~K22+840、左幅ZK12+560~ZK22+840。

该路段地形起伏较大,属高中山构造侵蚀、剥蚀地貌区。

右幅全长10300m,隧道区海拔高程介于1112.164~2501.07m之间,最大埋深1206.126m;左幅全长10280m,隧道区海拔高程介于1226.302~2510.974m之间,最大埋深1217.08m;隧道区洞身地形起伏较大,上陡中缓下陡,地表植被较为发育,上部陡坡地段主要为天然林地,中部坡度较缓地段为居民和农耕及经济林木区,下部陡坡段多以经济林木为主。

隧道区段范围内分布地层为第四系坡残积层、第四系崩坡积层、第四系泥石流堆积层、第四系洪积层、下元古界澜沧群片岩、侏罗系地层花开左组下段砂砾岩、燕山期火山岩黑云花岗岩。

若在进口、出口设置施工工区,进、出口两端各设两个工作面,从两头向中间掘进,根据施工进度指标,结合大亮山隧道工程地质条件测算,大亮山隧道施工工期为62个月,其中开挖(含支护)工程56个月、路面工程(含管沟工程)3个月、设施安装及调试(含内装)3个月。

根据工可报告,批复的施工工期约为40个月。

故双向掘进施工不能满足项目工期要求,需要设置辅助通道辅助施工,实现长隧短打。
