箱变基础知识
箱式变压器知识汇总

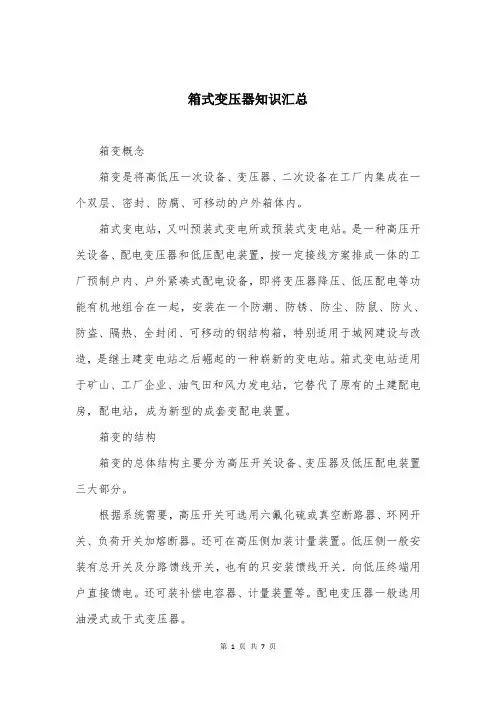

箱式变压器知识汇总箱变概念箱变是将高低压一次设备、变压器、二次设备在工厂内集成在一个双层、密封、防腐、可移动的户外箱体内。
箱式变电站，又叫预装式变电所或预装式变电站。
是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。
箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。
箱变的结构箱变的总体结构主要分为高压开关设备、变压器及低压配电装置三大部分。
根据系统需要，高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。
还可在高压侧加装计量装置。
低压侧一般安装有总开关及分路馈线开关，也有的只安装馈线开关．向低压终端用户直接馈电。
还可装补偿电容器、计量装置等。
配电变压器一般选用油浸式或干式变压器。
欧式箱变的高压室一般是由高压负荷开关、高压熔断器和避雷器等组成的，可以进行停送电操作并且有过负荷和短路保护。
低压室由低压空气开关、电流互感器、电流表、电压表等组成的。
变压器一般采用 S9 或干式的等。
箱体有两种构成方式，即“目”字形布置和“品”字形布置。
“目”字形布置的高低压室较宽，便于实现环网或双电源接线的环网供电方案。
美式箱式组合变压器，其结构分为前后两部分，前部为接线柜，接线柜内包括高低压端子、高压负荷开关、插入式熔断器、高压分接开关操作手柄、油位表、油温计等；后部是油箱体及散热片，变压器绕组、铁心、高压负荷开关、插入式熔断器都在油箱体内。
箱体采用全密封结构。
一体化箱变为最近国内厂家研制，应用还不广泛，为双层结构，高、低压室置于变压器室上面欧式、美式和一体化式箱变各有优缺点，欧式箱变的体积较大，高低压开关和变压器都设于一个大壳体内，散热条件差，需装机械排风装置。
箱变基础知识
变电站危险源分析电气“五防”闭锁装置已普遍运用于变电所，对防止一次设备的误操作事故起到了很好的保障作用，但是变电所的日常工作并不是仅限于一次设备的误操作，还有保护的操作，还有许可、验收、维护的工作等等，同时变电所的电气主接线的运行方式也不是一成不变的，如何保证处于动态环境之中的工作安全性，并使安全管理措施落到实处，就需要有针对性地进行危险源分析工作，以防止发生各类人员的责任事故，确保工作的安全。
防止全变电所停电措施是从大的方面，去分析变电所的危险源，本节则以历史事故为教训，就变电所运行工作中容易忽视的方面进行分析或作规定，希望对变电所在开展危险源分析与预控工作方面能有所帮助和提高。
一、运行操作中危险源分析及防范措施模拟图预演：模拟图预演后应再次检查所预演的内容与操作任务及操作票步骤内容是否相符合，以绝对保证一次操作的正确性、可靠性，特别是采用微机五防的变电所，如不违反操作原则即使翻错回路仍可通过电脑模拟图的预演程序，因此在模拟图预习后必须再次检查所预演的内容与步骤正确，以杜绝翻错回路而带来的误操作危害。
为变电所内自动化的变电所运行人员在五防机上进行预演后，同样必须遵守上述规定。
1．一次设备操作(1)断路器操作。
1)对于断路器的控制箱(或机构箱)内装设有三相不一致中间继电器和强迫三相跳闸继电器等，如误碰后直接使断路器出口跳闸的，这些继电器应做好防范措施，用有机玻璃罩罩好，以防止断路器压力泵小开关跳开后运行人员复置时误碰这些继电器而使运行断路器跳闸。
2)断路器控制箱(或机构箱)内具有远近控切换小开关的断路器(LW型断路器等)远近控切换开关正常应放于“远控REMOTE位置”，断路器改运行时绝对禁止近控操作合断路器。
只有在断路器新装验收或开关检修后，现场试操作时才允许放“就地”进行近控合、分断路器的操作，验收结束该切换开关必须放于“远控”位置。
因为在回路投运过程中，有远近控切换小开关的断路器如近控将断路器合上，则此时如保护动作，将无法跳开该断路器(某些断路器控制回路其保护跳闸出口至断路器跳闸线圈经远近控切换开关，因此保护跳闸应改接在远近控切换开关的后面)；对于RADSS母差如近控手合母联或分段断路器将之投运，则闭锁母差，因为用近控手合母联(或分段)断路器不起动母联或分段的连接回路，断路器合上后，母联或分段的电流互感器二次回路不会自动投入相应的分差。
箱式变压器基础知识培训PPT讲义
用户供电 低压母排
箱式变压器型号含义
Y B □□-□/□-□
额 定 容 量 （kVA) 低压侧额定电压（kV) 高压侧额定电压（kV) 设计序号 结构型式 变电站 预装式
Z B W（ X B W ）- □ / 10
变压器高压侧额定电压（KV） 变压器容量（KVA） 户外
变压器 箱式 户外 变电站 组合式
不同公司有不同的型号含义
箱式变压器外观及材质
景观式外壳箱变 ：木条式
景观式外壳箱变 ：石材式
普通铁壳式箱变
按用户要求的外观型式
美式箱变
箱式变压器
分类（按产品结构、内部元器件、风格）
美式箱变（American style）又称“组合式变压器”“组合式变电站” 欧式箱变（European style）又称“箱式变压器”“箱式变电站”
6：形状代号。 C为磁电系，L为整流系，T为电磁系，D为电动系 2：设计序号 A为电流表，V为电压表，D代表电度表，S代表三相有功，
箱式变压器内部结构---低压室
QS隔离开关HD13BX-2000/31
普通的隔离刀开关不可以带负荷操作，通过与断路器配合使用，在断路器切断电路 后才能操作隔离开关，刀开关起隔电作用，造成一个明显的断开点，以确保检修人员的安 全。主要用于配电设备的控制电路中，作不频繁地电动接通和切断或隔离电源之用，操作 应在无负荷下进行。
区别
区别
外观材料 体积
负荷能力 供电可靠性 运行环境 安置位置 安装投运周期
价格 市场用途
美式箱变
镀铝锌钢板 欧式箱变1/3左右
低 不高 -40℃～+40℃ 室内、室外 5-8天 比欧式箱变低1W元左右 负荷小，费用低
欧式箱变
箱式变电站
箱式变电站1. 简介箱式变电站（Box-type Substation）是指将变电站的各类设备安装在一个箱体内，形成一个完整的变电站系统。
与传统的户外变电站相比，箱式变电站具有占地面积小、结构紧凑、安装方便等优点，逐渐成为电力行业中的一种重要设备。
2. 箱式变电站的组成2.1 主要设备箱式变电站主要由以下设备组成：2.1.1 变压器箱式变电站中的变压器是实现电能变换的核心设备。
通过变压器，箱式变电站能够将高电压输电线路的电能转化为适合城市、工业和农村用电的低电压。
2.1.2 开关设备开关设备用于控制和保护电力系统的运行。
在箱式变电站中，常见的开关设备包括高压断路器、负荷开关、隔离开关等。
2.1.3 配电设备配电设备是将电能从变压器输出到用户各个终端的设备。
典型的配电设备包括开关柜、电缆、母线、绝缘子等。
2.2 配套设施除了主要设备外，箱式变电站还需要一些配套设施进行辅助运行，包括：2.2.1 辅助供电设备为了保持箱式变电站自身的运行，需要提供辅助供电设备，如备用电源、蓄电池组等。
2.2.2 控制与监测系统为了方便操作和监测箱式变电站的工作状态，需要安装控制与监测系统。
这些系统包括自动化控制系统、远动控制装置、数据采集装置等。
2.2.3 通风与散热设备由于箱式变电站内设备运行会产生热量，为了保证设备的正常运行，需要安装通风与散热设备，如风扇、散热器等。
3. 箱式变电站的优势3.1 空间占用小箱式变电站采用模块化设计，设备安装在一个箱体内，相比传统的户外变电站占地面积小，能够节省宝贵的用地资源。
3.2 安装方便快捷箱式变电站的设备集中安装在一个箱体内，制造过程中工程量大大减少。
同时，箱式变电站可以在模块化工厂内进行生产和组装，减少了施工现场的工作量，提高了安装效率。
3.3 灵活可移动箱式变电站具有灵活可移动的特点，可以按照需要进行搬迁和迁移。
这对于临时供电、工地供电需求或者紧急情况下的电力补给非常重要。
箱变培训资料
箱变培训资料箱式变电站和高、低压开关柜基础知识西安天虹电器有限公司二00六年八月一. 什么是箱式变电站？箱式变电站，是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。
二.现在市场常见的箱式变电站有哪些？现在国内常见的箱式变电站有两种，欧式箱式变电站和美式箱式变电站。
三.与其它配电设备相比较，箱式变电站的特点是什么？箱式变电站，具有成套性，体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10--1/5,大大减少了设计工作量，施工量，减少了建设费用。
在配电系统中，可用于环网配电系统，也可用双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。
四.欧式箱式变电站的型号规格含义：我公司生产的箱式变电站型号是：ZBW（XBW）—□/10系列。
其型号含义如下：ZBW（XBW）-□/10Z——组合式B——变电站W——户外□——变压器容量（KV A）10——变压器高压侧额定电压（KV）五.欧式箱式变电站执行的国家标准是什么？ZBW(XBW)系列箱式变电站符合SD320-1992《箱式变电站技术条件》和GB/T17467-1997《高压/低压预装式变电站》的标准。
六.欧式箱式变电站适用环境的条件是什么？通常条件下：1、海拔高度不超过1000m；2、环境温度最高不超过+40℃，最低不低于-25℃，24小时周期内平均温度不超过+35℃；3、户外风速不超过35m/S；4、空气相结湿度不超过90%(+25℃) ；5、地震水平加速度不大于0.4m/S2，垂直加速度不大于0.2m/S2;6、无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
特殊使用条件：如高海拔、高湿热等情况，报价、投标、报价时需告知公司。
预装箱式变电站基础知识
35kV箱变实景图----开封 35kV-10KV变电站工程
5.投资省见效快
箱式变电站较同规模常规变电所减少投资 40%～50%，从运行角度分析，在箱式变电站中， 由于先进设备的选用，特别是无油设备运行，从 根本上彻底解决了常规变电所中的设备渗漏问题， 变电站可实行状态检修，减少维护工作量，整体 经济效益十分可观。
美式箱变按照油箱结构分为共箱式和分箱式 两种，
欧式箱变采用环网型和终端型两类。
美式箱变
特点：
优点：体积小占地面积小、便于安放、便于伪装，容易与小区的环境相协调。 可以缩短低压电缆的长度，降低线路损耗，还可以降低供电配套的造价。
缺点：供电可靠性低；无电动机构，无法增设配电自动化装置；无电容器装 置，对降低线损不利；由于不同容量箱变的土建基础不同，使箱变的增容不 便；当箱变过载后或用户增容时，土建要重建，会有一个较长的停电时间， 增加工程的难度。
进入20世纪90年代中期，国内开始出现简 易箱式变电站，电力部也相应制定了部颁 标准，但应用并不广泛，到90年代末期， 特别是农网改造工程启动后，科研开发、 制造技术及规模等都进入了高速发展，被 广泛应用于城区、农村10～110kv中小型变 (配)电站、厂矿及流动作业用变电站的建设 与改造，因其易于深入负荷中心，减少供 电半径，提高末端电压质量，特别适用于 农村电网改造，被誉为21世纪变电站建设 的目标模式。
2. 自动化程度高
对箱体内湿度、温度进行控制和远方烟雾报 警，满足无人值班的要求；根据需要还可实现图 像远程监控。
控制范围：温度0～99℃ 湿度0～99%RH 凝露 60%RH～99%RH
3. 工厂预制化
设计时，只要设计人员根据变电站的实际要 求，作出一次主接线图和箱外设备的设计，就可 以选择由厂家提供的箱变规格和型号，所有设备 在工厂一次安装、调试合格，真正实现变电站建 设工厂化，缩短了设计制造周期；现场安装仅需 箱体定位、箱体间电缆联络、出线电缆连接、保 护定值校验、传动试验及其它需调试的工作，整 个变电站从安装到投运大约只需5～8天的时间， 大大缩短了建设工期。
箱变基础施工技术交底
箱变基础施工技术交底一、概述箱变是通过设置外壳来保护变电设备免受恶劣环境影响的一种装置。
其基本结构由箱体、变压器、配电设备、控制设备和仪表设备等组成。
箱变的施工涉及到多个领域的知识，需要在施工前进行技术交底，才能保证施工的质量和效率。
本文将详细介绍箱变基础施工技术交底的内容。
二、施工前的准备工作1. 安全措施在进行任何施工前必须进行安全措施的设置，避免施工过程中人员伤害和设备损坏。
具体措施包括：•制定安全管理制度和操作规程；•建立安全教育和监督制度；•设置防护措施和告诫标志；•对施工人员进行安全教育和培训；•指定专人负责安全措施执行。
2. 施工材料准备在开始施工前，应准备好所需的所有施工材料，包括箱变、电缆、接线端子、螺栓、螺母、垫片和工具等。
对所有材料进行检查和确认，保证材料的质量和数量都符合施工要求。
3. 施工计划制定在进行施工前，需要制定详细的施工计划。
施工计划应包括施工人员的职责分工、施工工序的安排、施工时间和施工方法等。
三、施工流程1. 箱体安装箱变安装前需要先进行箱体的安装。
箱体应根据设计规定的位置进行安装，并按照上下限标准进行调节。
2. 变压器的安装在进行变压器的安装前，应先对所有附件进行检查，并确认其质量和数量符合要求。
变压器的安装应按设计规定的位置进行，并按照正确的安装顺序进行。
3. 配电设备的安装配电设备包括隔离开关、断路器、熔断器和电流互感器等。
在进行配电设备的安装前，应对设备进行检查和确认。
设备的安装应按照正确的安装顺序进行，并按照设计要求安装接线端子和连接电缆。
4. 控制设备和仪表设备的安装控制设备包括控制柜、相序保护器和继电器等。
在进行控制设备和仪表设备的安装前，应先对设备进行检查和确认。
设备的安装应按照正确的安装顺序进行，并按照设计要求进行接线。
5. 电缆敷设和接线在进行电缆敷设和接线前，需要先对电缆进行检查和确认。
根据设计要求进行电缆的敷设和连接，安装电缆夹，加固电缆护套，保证接头的连接牢固可靠。
箱变精华知识总结，看完都明白了！
箱变精华知识总结，看完都明白了！箱变箱变是将高低压一次设备、变压器、二次设备在工厂内集成在一个双层、密封、防腐、可移动的户外箱体内。
箱式变电站，又叫预装式变电所或预装式变电站。
是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。
箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。
箱变的结构箱变的总体结构主要分为高压开关设备、变压器及低压配电装置三大部分。
根据系统需要，高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。
还可在高压侧加装计量装置。
低压侧一般安装有总开关及分路馈线开关，也有的只安装馈线开关．向低压终端用户直接馈电。
还可装补偿电容器、计量装置等。
配电变压器一般选用油浸式或干式变压器。
欧式箱变的高压室一般是由高压负荷开关、高压熔断器和避雷器等组成的，可以进行停送电操作并且有过负荷和短路保护。
低压室由低压空气开关、电流互感器、电流表、电压表等组成的。
变压器一般采用 S9 或干式的等。
箱体有两种构成方式，即“目”字形布置和“品”字形布置。
“目”字形布置的高低压室较宽，便于实现环网或双电源接线的环网供电方案。
美式箱式组合变压器，其结构分为前后两部分，前部为接线柜，接线柜内包括高低压端子、高压负荷开关、插入式熔断器、高压分接开关操作手柄、油位表、油温计等；后部是油箱体及散热片，变压器绕组、铁心、高压负荷开关、插入式熔断器都在油箱体内。
箱体采用全密封结构。
一体化箱变为最近国内厂家研制，应用还不广泛，为双层结构，高、低压室置于变压器室上面欧式、美式和一体化式箱变各有优缺点，欧式箱变的体积较大，高低压开关和变压器都设于一个大壳体内，散热条件差，需装机械排风装置。
铁路箱变培训资料
断电操作程
检查设备
检查箱变是否正常工作，如出 现异常应立即进行处理或断电 。
检查设备
断电后检查箱变是否有异常情 况，如有异常情况应及时处理 。
准备工具
与送电操作流程相同，需准备 绝缘工具和操作工具。
断电操作
断开箱变电源开关，进行断电 操作。
记录数据
记录断电时间、电源开关状态 等信息。
计量设备
计量设备的作用
对铁路箱变的用电量进行测量和 统计，为电费结算提供依据。
计量设备的组成
电能表、电流互感器、电压互感 器等。
计量设备的选型
根据负荷性质和用电量选择合适 的计量设备。
补偿设备
补偿设备的作用
对铁路箱变的无功功率进行补偿，提高功率因数，降低线损。
补偿设备的类型
并联电容器、静止无功补偿器等。
在操作时，应保持与高压设备的安全距离，避免发生触电事故。
应急处理措施
遇到紧急情况应立即停机并报告
当遇到紧急情况时，应立即按下紧急停机按钮，并向上级报告。
故障处理
当设备出现故障时，应先断开电源，然后再进行检修。
05
铁路箱变维护保养
日常维护保养
每日巡视
对箱变进行每日巡视，检查箱体是否有损坏、锈蚀现象，及时发 现问题并处理。
箱体内部包括变压器、高压开关设备、低压开关设备以及其他辅助设备，通过电缆 连接实现电力传输和分配。
铁路箱变具有结构紧凑、占地面积小、环保高效、灵活配置等优点，是现代铁路电 力系统的关键组成部分。
铁路箱变的作用
提供稳定可靠的电力供应
优化资源配置
铁路箱变作为牵引变电所和配电所的核心 设备，能够将电力从高压输电网络转化为 适合铁路系统使用的低压电源。
什么是箱变（小编整理）
什么是箱变（小编整理）第一篇：什么是箱变箱式变电站是一种将中压开关设备、变压器、低压配电设备按照一定接线方案组合成一体的成套配电设备。
它与常规的土建变电站相比，具有占地面积小、现场安装工作量少、安装周期短、可以自由移动、减少线路损耗、投资少等优点。
因此，在国外得到了广泛应用，而目前在国内，随着城乡电网改造，箱式变电站得到更多用户的认可。
类型箱式变电站分为两大流派：欧式箱变和美式箱变。
欧式箱变是将中压开关设备、变压器、低压配电设备各自分隔并排列成“目”字型或“品”字型，美式箱变则以变压器为主体，将负荷开关、后备保护熔断器、分接开关和变压器装在变压器油箱内，插入式熔断器、电缆和低压配电部分围绕变压器油箱排列，构成整体布置。
欧式箱变的优点是结构灵活，适应性强；中压开关设备可以采用SF6环网柜、真空环网柜、压气式环网柜等。
高压侧主接线方案灵活，变压器可以采用S9、S10等油浸变压器或SCB9等干式变压器；低压配电设备则完全可以根据用户要求量身定做，可以选用各种类型的低压配电设备如GGD、PGL，低压侧主接线可以包括进线柜、任意路数的出线柜以及无功补偿，缺点是体积偏大。
而美式箱变的优点是体积小，由于变压器油箱即是美式箱变外壳的一部分，因此散热条件好，缺点是结构局限性太大，往往无法满足用户各种各样的需求，由于这两大流派各有优缺点，国内箱变制造厂家在市场竞争的压力下，逐渐将这两大流派的技术特点加以融合，开发出一些派生类型。
尽管类型有所不同，但基本原理大同小异，因此下面以欧式箱变为例进行探讨。
技术要求箱式变电站一般用于户外，因此在结构上必须采取一系列措施，要防止凝露，否则会引起闪络放电；要防发热，否则轻则引起设备功率下降，重则烧毁设备；要防腐蚀，因为外壳在户外风吹雨淋之下很容易受到腐蚀；要防水，否则雨水进入箱式变电站后，会影响设备正常工作；要防爆炸，主要是从人身安全方面考虑。
由于箱式变电站经常用在生活小区等场所，还要考虑它的外观，增加美学特点，甚至还要进行人性化设计，如不能太高，以免影响人们的视线，也不能太低，以免有人爬到变电站顶上，造成危险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
QF低压断路器型号说明DW15-2500/3
D:断路器 W:框架式Z:装置式 15：设计序号 2500：额定电流 3：极数 最后两位数字表示脱 扣器及附件代号
电流表A、电压表V、功率因数表COS
6L2型电流、电压、功率、功率因 数、频率表是外型尺寸为8080的 整流系仪表。具有灵敏度高、功耗 少、刻度均匀及阻尼好等优点。主 要用各种高、低压开关柜，电源柜 、控制柜以及各种电控装置作监测 电路电流、电压、功率、功率因数 、频率的指示用。
接地刀闸
户内高压接地开关，是配用于 12kV户内交流金属铠装移开式金 属封闭开关设备及其它高压开关设 备的主要元件。
氧化锌避雷器，被广泛地用于 发电、输变、变电、配电系统 中，使电气设备的绝缘免受过 电压的损害。 具有电气绝缘性能好，介电强 度高、抗漏痕、抗电蚀、耐热、 耐寒、耐老化、防爆、憎水性、 密封性等优点。
低压补偿柜
低压补偿柜
低压补偿柜的组成
三个电流表A、一个功率因数表COS 功率控制器PK 万能转换开关 电容工作指示灯 隔离开关QS 电流互感器TA 小型断路器QF 切换电容接触器KM 电容器C 避雷器FV
按照结构形式分为：
组合式变电站（简称美式箱变） 预装式变电站（简称欧式箱变） 美式箱变按照油箱结构分为共箱式和分箱 式两种， 欧式箱变采用环网型和终端型两类。
美式箱变 特点：
优点：体积小占地面积小、便于安放、便于伪装，容易与 小区的环境相协调。可以缩短低压电缆的长度，降低线路 损耗，还可以降低供电配套的造价。 缺点：供电可靠性低；无电动机构，无法增设配电自动化 装置；无电容器装置，对降低线损不利；由于不同容量箱 变的土建基础不同，使箱变的增容不便；当箱变过载后或 用户增容时，土建要重建，会有一个较长的停电时间，增 加工程的难度。 应用：美式箱变适用于对供电要求相对较低的多层住宅和 其他不重要的建筑物的用电。根据我们的实际使用情况看， 美式箱变配上小型的环网开关站后，完全适用多层住宅的 供电需求。因为就是箱变发生故障，对居民的影响不大， 但不适应于小高层和高层。
箱变高压部分
高压部分组成： 1.高压进线柜 2.高压出线柜 3.高压环网柜 （如果为环网型箱变） 4.高压计量柜 （如果客户要求高压计量）
高压部分主要元器件： 带电显示器DXN 电磁锁 高压避雷器FV 高压负荷开关QF 高压熔断器 高压接地刀闸 3、4、5组合到一块 组成的高压负荷开关 FN12-12DR/125 高压计量柜有： 电流互感器TA; 电压互感器PT; 熔断器
高压计量柜内用PT、CT、FU
高压部分总结
变压器
箱变内可装各种型号的油变，干变。
低压部分
1.低压进线柜
2.低压出线柜 3.低压补偿柜
低压部分照片
低压进线柜组成 三个电流表A 一个电压表V 一个万能转换开关（测量电压用） 一个温度控制仪WK 合闸按钮、分闸按钮 合闸指示灯、分闸指示灯 隔离开关QS 断路器QF 电流互感器TA等元件组成。
欧式箱变
优点：辐射较美式箱变要低，因为欧式箱 变的变压器是放在金属的箱体内起到屏蔽 的作用；可以设置配电自动化，而且还有 美式箱变的主要优点缺点：体积较大，不 利于安装，对小区的环境布置有一定的影 响；应用：欧式箱变适用于多层住宅、小 高层、高层和其他的较重要的建筑物。
箱变的优点：
4.组合方式灵活 箱式变电站由于结构比较紧凑，每个箱均构成一个独 立系统，这就使得组合方式灵活多变，一方面，我们可以 全部采用箱式，也就是说，35kv及10kv设备全部箱内安装， 组成全箱式变电站；也可以仅用10kv开关箱，35kv设备室 外安装，10kv设备及控保系统箱内安装，对于这种组合方 式，特别适用于农网改造中的旧站改造，即原有35kv设备 不动，仅安装一个10kv开关箱即可达到无人值守的要求。 总之，箱式变电站没有固定的组合模式，使用单位可根据 实际情况自由组合一些模式，以满足安全运行的需要。
箱式变电站（简称箱变）是一种高压开关 设备、配电变压器和低压配电装置，按一 定接线方案将高压受电、变压器降压、低 压配电等功能有机地组合在一起，安装在 一个防潮、防锈、防尘、防鼠、防火、防 盗、隔热、全封闭、可移动的钢结构箱体 内，全封闭运行，特别适用于城网建设与 改造，是继土建变电站之后崛起的一种崭 新的变电站。
2.自动化程度高 对箱体内湿度、温度进行控制和远方烟雾 报警，满足无人值班的要求；根据需要还 可实现图像远程监控。
控制范围：温度0～99℃ 湿度0～99%RH 凝露60%RH～99%RH
3.工厂预制化 设计时，只要设计人员根据变电站的实际要 求，作出一次主接线图和箱外设备的设计，就可 以选择由厂家提供的箱变规格和型号，所有设备 在工厂一次安装、调试合格，真正实现变电站建 设工厂化，缩短了设计制造周期；现场安装仅需 箱体定位、箱体间电缆联络、出线电缆连接、保 护定值校验、传动试验及其它需调试的工作，整 个变电站从安装到投运大约只需5～8天的时间， 大大缩短了建设工期。
5.投资省见效快 箱式变电站较同规模常规变电所减少投资 40%～50%，从运行角度分析，在箱式变 电站中，由于先进设备的选用，特别是无 油设备运行，从根本上彻底解决了常规变 电所中的设备渗漏问题，变电站可实行状 态检修，减少维护工作量，整体经济效益 十分可观。
6.外形美观，易与环境协调 通过选择箱式变电站的外壳颜色，从而极易与周 围环境协调一致，特别适用于城市建设，如：城 市居民住宅小区、车站、港口、机场、公园、绿 化带等人口密集地区，它既可作为固定式变电所， 也可作为移动式变电所，具有点缀和美化环境的 作用。箱变蓝色考虑到与大自然的协调统一，成 蓝色为的是和蓝天相互辉映。
箱变基础知识
2013-11-21
1
目录
箱变概述 箱变的分类 箱变的优点 高压部分 高压进线柜 高压计量柜 高压出线柜 变压器 低压部分 低压进线柜 低压补偿柜 低压出线柜 箱变应用
箱变的概述：
箱式变电站又称户外成套变电站，也有称 做组合式变电站、预装式变电站。它是发 展于20世纪60年代至70年代欧美等西方发 达国家推出的一种户外成套变电所的新型 变电设备，由于它具有组合灵活，便于运 输、迁移、安装方便，施工周期短、运行 费用低、无污染、免维护等优点，受到世 界各国电力工作者的重视。
技术先进安全可靠 自动化程度高 工厂预制化 组合方式灵活 投资省见效快 占地面积小 外形美观，易与环境协调
技术先进安全可靠: 箱体部分采用目前国内领先技术及工艺， 外壳一般采用镀铝锌钢板，框架采用标准 集装箱材料及制作工艺，有良好的防腐性 能，保证20年不锈蚀，内封板采用铝合金 扣板，夹层采用防火保温材料，箱体内安 装空调及除湿装置，设备运行不受自然气 候环境及外界污染影响，可保证在-40℃～ +40℃的恶劣环境下正常运行。
箱体的防锈 非金属材料 表面工艺处理 箱体的防雨 顶部有大于度的斜坡； 独特的迷宫式防雨沿设计 在外露的空调上有防雨架； 门框上嵌有双层密封胶条 注重细节的遮雨栅 箱体的隔热 双层非金属材料内加隔热材料 顶板与顶采取空气隔离
箱变的常见结构： 高压室 变压器室 低压室 智能部分“目”字型布置
FV避雷器HY5WS-17/50
FV避雷器HY5WS-17/50
Y—表示瓷套式金属氧化物避雷器 H表示复合绝缘外套 5-表示冲击放电电流为5KA W—表示无间隙 S—表示配电型 17-表示避雷器的额定电压为17KV 50-表示避雷器的残压为50KV
PT:电压互感器JDZ-10 作电压、电能测量及继电保护之用 CT:电流互感器LZZJB9-10A 全封闭支柱式结构，作电气测量和电气保护之用 FU:高压熔断器RN2-10/1A RN2型户内高压限流熔断器，用于电压互感器的保护。其断流容 量为1000MVA。在短路时以限制线路电流到最小值的方式进行瞬 时开断
低压进线柜
QF低压断路器DW15-2500/3
低压断路器，又称低压自动开关，是一种 带保护装置的开关，当负荷电路发生过载、 短路及欠压故障时，能自动切断电路，也 可用于不频繁启动电动机或接通、分断电 路。常用的低压断路器有框架式断路器 （万能式）、塑料外壳式短路器（装置 式）、智能型断路器、快速断路器和限流 式断路器。
联接方便 易于维护
“品”字型
有效利用空间
电气联接 小容量
箱变的通风：
箱变的通风一般采用的是强制通风和自然 通风相结合的方式。 一般是在房上部增加风扇强制向外抽风, 在 户外房的下部形成负压而自然进风的模式。
型号含义
Y B □□-□/□-□
额定容量（kVA) 低压侧额定电压（kV) 高压侧额定电压（kV) 设计序号 结构型式 变电站 预装式
景观式外壳箱变：石材式
优点：有较好的阻燃性能，防火性能好 可根据周围环境选择外型和颜色，同时起 到美化环境的作用。
普通铁壳式箱变
优点：有较好的阻燃性能，防火性能好。 有较好的机械性能，耐冲击性好
按用户要求的外观式箱变 优点：可根据周围环境选择外型和颜色， 同时起到美化环境的作用。
带电显示器DXN 显示装置由电压 传感器和显示器 两部分组成，两 部分经安装连线 组成了电压显示装置。 电压传感器为环氧 树脂浇注型的支柱绝缘 子，10kV的高压经电压 传感器取出70V的电压信号。
带电显示器DXN型号含义
电磁锁DSN
DSN型系列户内电磁锁是一种 防止高压开关设备电器误操作 的电控机构联锁装置。用于户 内高压开关设备的前后柜门、 防止误操作的发生，是发电和 供电部门不可缺少的闭锁装置
