人教版九年级物理第十七章 欧姆定律实验专题练习无答案
欧姆定律实验重难点
基础实验+选择滑动变阻器
1,探究电流与电压的关系。
【实验器材】电压表、电流表、三种不同规格的滑动变阻器（A："10Ω 1.5 A"、B："20Ω 1 A"、C："50 Ω1 A")、开关、新干电池三节、定值电阻R=10Ω、导线若干。
【制定计划与设计实验】
(1)请依照如图甲所示的电路图,用笔画线代替导线,将图乙中电路连接完整,要求滑动变阻器的滑片P向左滑时,电流表示数变大,导线不能交叉。
【进行实验与收集证据】
(2) 小莲按要求正确连接电路,且电路元件完好。实验过程中,发现电压表指针偏转到满刻度处的位置,其原因可能是
(3) 小莲在实验中通过调节滑动变阻器滑片,测出通过电阻R的不同电流和对应的电压值,如表所示。要测出表格中的实验数据,实验时所用的滑动变阻器规格为
(填编号)。
U/V 1.0 2.0
3.0
I/A 0.1 0.2 0.3
【实验结论】
(4) 通过上表中的数据,我们可以得出:
2,在探究“电流与电阻关系”的实验中,为同学们提供了以下实验器材:电源一个(电压6V),定值电阻R1=5 Ω R2 = 10 Ω. R3 = 20 Ω， 滑动变阻器 A (30 Ω 1A)
B (50 Ω 1A) C(100 Ω 0.2A)电流表、电压表各1只,开关1个,导线若干。
(1) 请用笔画线代替导线将如图电路连接完整。
(2)本实验中滑动变阻器起到保护电路元件安全和 的作用。
(3)实验中多次改变定值电阻R的阻值,调节滑动变阻器滑片,使电压表示数保持不变,记下电流表的示数,得到如图乙所示的电流随电阻R变化的图象。
①请在图象上用一块阴影部分的面积表示实验时R两端电压数值的大小。
②上述实验中,小明选择的是滑动变阻器A进行实验,用5Ω的电阻做完实验后,保持滑动变阻器的滑片位置不变,然后换为10Ω的电阻接入电路,此时应该向
(选填“左”或“右”)移动滑片,使电压表的示数为 V。
3当小明用20Ω的电阻进行实验时,发现无论怎样调节滑动变阻器,都不能使电压表的示数为2V,其原因 因此小明重新选择了滑动变阻器都能完成本次实验应选取 (填代号)滑动变阻器。同组的小文认为不更换滑动变阻器也能完成实验,只需把实验中的定值电阻
(填代号), (选填“串联"或“并联”)在电路中即可。
(5) 在本实验中,既要维持上述电压表的示数不变,又不能改变上述电流表的量程, (选填“能”或“不能”)接入3Ω的定值电阻进行实验。
3,用伏安法测量小灯泡电阻的实验中,器材有两节新干电池,小灯泡(标有"2.5
V"字样)、电压表、电流表、滑动变阻器(50Ω 0.5 A)、开关各一个,导线若干。
(1)如图所示的电路中有一条导线连接错误,请在错误的导
线上打"x",并画出改正后的导线。
(2) 闭合开关前,滑动变阻器的滑片应当移到 (选填"A"或"B")端,目的是为了保护电路,除此之外,滑动变阻器在该电路中的作用主要是:
(3) 按正确操作测得的数据如下表,则小灯泡正常发光时的电阻大约为 ;从表中计算出三次小灯泡的电流跟电压不成正比,你认为可能的原因是
实验次数 1 2 3
电压U/V 2.0 2.5
3.0
电流I/A 0.2 0.24 0.26
5,在“测量小灯泡电阻”的实验中,小超选用以下器材:额定电压(即正常工作时的电压)为2.5 V的小灯泡、电压表、电流表、滑动变阻器(50 Ω 0.5 A)、可调节学生电源、开关各一个,导线若干,设计如图甲所示的电路。
(1) 本实验的实验原理是
(2) 请你用笔画线代替导线,将图甲的电路连接完整。要求:滑动变阻器滑片P向右滑动时小灯泡变亮。
(3) 小超连接电路后,闭合开关S,发现:小灯泡不亮,但电流表有示数,电压表无示数,则电路的故障原因可能是
(4) 小超同学排除故障后,再闭合开关,移动滑动变阻器的滑片P,记下多组对应的电压表和电流表的示数,并绘制出如图乙所示的1-U关系图象,由图象可知:
①小灯泡正常工作时的电阻为
②当小灯泡两端电压增大时,小灯泡阻值 (选填“增大”“减小”或“不变”)。
(5) 小超按同一电路连接好最后一根导线,灯泡立即发出明亮耀眼的光并很快熄灭,检查后发现连线正确,请你找出他在实验中两个操作不当之处: 1.
2.
6 在探究电流与电阻的关系的实验中,电源电压为15V且保持不变,滑动变阻器上标有"20Ω 3A"字样,实验中所用的四个定值电阻的阻值分别为5Ω、10Ω.15Ω.20Ω.
（1）连接实物图
(2)小明在a、b间接入5Ω的电阻,调节滑动变阻器的滑片,读出了电流表的示数(如图丙) A
(3)用10 Ω的电阻替换5 Ω的电阻,调节滑动变阻器,使电压表的示数不变,读数时电流表示数为
(4)断开开关,再用15 Ω的电阻替换10Ω的电阻继续实验时,无论怎样移动滑动变阻器的滑片都不能完成实验,为了能够继续实验,完成四次探究,小明设计了如下四个调整方案,请帮助他填写完整:
①如果只调整a,b两点间的电压,他应控制a、b间电压不低于 V
②如果只更换滑动变阻器,则更换的滑动变阻器应最大阻值不小于 Ω
③如果只更换定值电阻,则他更换的电阻阻值范围应是
④如果只更换电源,则他更换的电源电压应范围应是

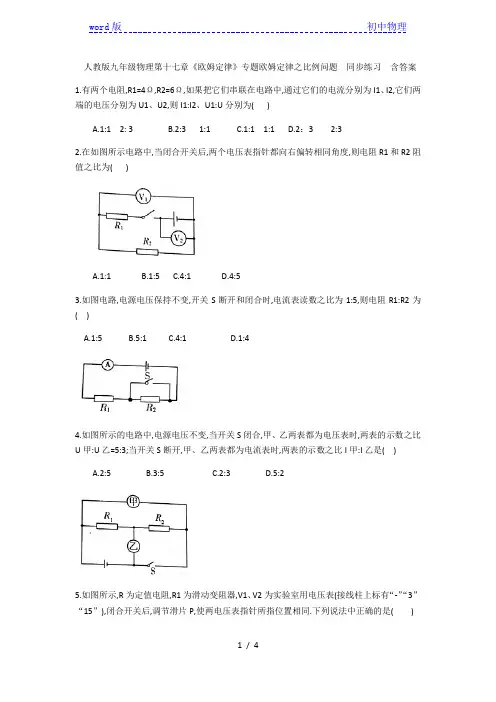

人教版九年级物理第十七章《欧姆定律》专题欧姆定律之比例问题 同步练习 含答案
word版 初中物理
1 / 4 人教版九年级物理第十七章《欧姆定律》专题欧姆定律之比例问题 同步练习 含答案
1.有两个电阻,R1=4Ω,R2=6Ω,如果把它们串联在电路中,通过它们的电流分别为I1、I2,它们两端的电压分别为U1、U2,则I1:I2、U1:U分别为( )
A.1:1 2: 3 B.2:3 1:1 C.1:1 1:1 D.2：3 2:3
2.在如图所示电路中,当闭合开关后,两个电压表指针都向右偏转相同角度,则电阻R1和R2阻值之比为( )
A.1:1 B.1:5 C.4:1 D.4:5
3.如图电路,电源电压保持不变,开关S断开和闭合时,电流表读数之比为1:5,则电阻R1:R2为( )
A.1:5 B.5:1 C.4:1 D.1:4
4.如图所示的电路中,电源电压不变,当开关S闭合,甲、乙两表都为电压表时,两表的示数之比U甲:U乙=5:3;当开关S断开,甲、乙两表都为电流表时,两表的示数之比I甲:I乙是( )
A.2:5 B.3:5 C.2:3 D.5:2
5.如图所示,R为定值电阻,R1为滑动变阻器,V1、V2为实验室用电压表(接线柱上标有“-”“3”“15”),闭合开关后,调节滑片P,使两电压表指针所指位置相同.下列说法中正确的是( ) word版 初中物理
2 / 4 A.电压表V1与V2示数之比为1:5 B.通过两电阻电流之比为4:1
C.Ro与R1两端电压之比为1:5 D.R0与R1的阻值之比为1:4
人教版物理九年级全一册：第十七章 欧姆定律 专题练习(附答案)
目录
专题1 查找电路故障.....................................................................................................................1
专题2 动态电路定性分析的一般步骤........................................................................................5
专题3 图象问题............................................................................................................................9
专题4 欧姆定律动态计算...........................................................................................................12
专题5 特殊方法测电阻...............................................................................................................15
参考答案..........................................................................................................................................19
1 专题1 查找电路故障
【例】 如图所示，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下列方法中不能够检测出坏灯泡的是( )

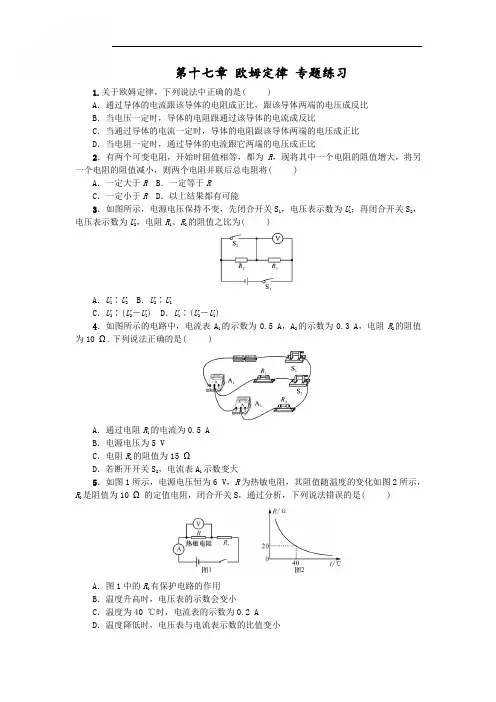

人教版 九年级物理 第十七章 欧姆定律 专题练习(含答案)
第十七章 欧姆定律 专题练习
1.关于欧姆定律，下列说法中正确的是( )
A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比
B．当电压一定时，导体的电阻跟通过该导体的电流成反比
C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比
D．当电阻一定时，通过导体的电流跟它两端的电压成正比
2．有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将( )
A．一定大于R B．一定等于R
C．一定小于R D．以上结果都有可能
3．如图所示，电源电压保持不变，先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2，电阻R1、R2的阻值之比为( )
A．U1∶U2 B．U2∶U1
C．U2∶(U2－U1) D．U1∶(U2－U1)
4．如图所示的电路中，电流表A1的示数为0.5 A，A2的示数为0.3 A，电阻R2的阻值为10 Ω.下列说法正确的是( )
A．通过电阻R1的电流为0.5 A
B．电源电压为5 V
C．电阻R1的阻值为15 Ω
D．若断开开关S2，电流表A1示数变大
5．如图1所示，电源电压恒为6 V，R为热敏电阻，其阻值随温度的变化如图2所示，R0是阻值为10 Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是( )
A．图1中的R0有保护电路的作用
B．温度升高时，电压表的示数会变小
C．温度为40 ℃时，电流表的示数为0.2 A
D．温度降低时，电压表与电流表示数的比值变小
6．如图所示，R0为定值电阻，R1为滑动变阻器，A1、A2为实验室用电流表(接线柱上标有“－”“0.6”“3”)，闭合开关后，调节滑片P.使两电流表指针所指位置相同．下列说法正确的是( )
A．电流表A1与A2的示数之比为1∶4
B．通过R0与R1的电流之比为4∶1

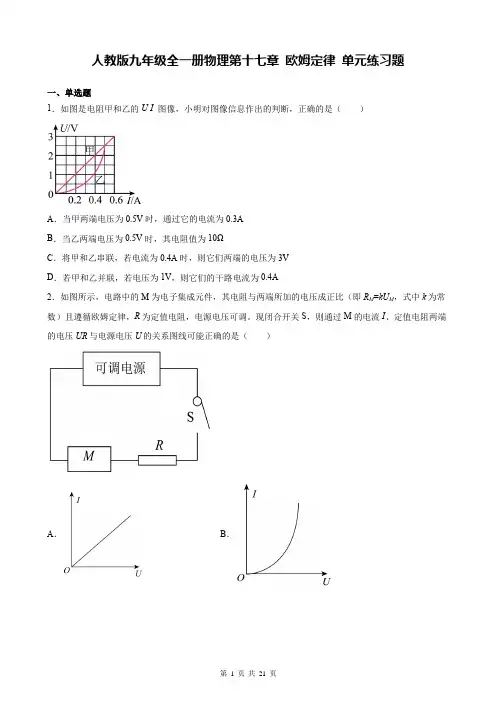

人教版九年级全一册物理第十七章 欧姆定律 单元练习题(含答案解析)
第 1 页 共 21 页 人教版九年级全一册物理第十七章 欧姆定律 单元练习题
一、单选题
1．如图是电阻甲和乙的U-I 图像，小明对图像信息作出的判断，正确的是（ ）
A．当甲两端电压为0.5V时，通过它的电流为0.3A
B．当乙两端电压为0.5V时，其电阻值为10Ω
C．将甲和乙串联，若电流为0.4A时，则它们两端的电压为3V
D．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A
2．如图所示，电路中的M为电子集成元件，其电阻与两端所加的电压成正比（即RM=kUM，式中k为常数）且遵循欧姆定律，R为定值电阻，电源电压可调。现闭合开关S，则通过M的电流I、定值电阻两端的电压UR与电源电压U的关系图线可能正确的是（ ）
A． B． 第 2 页 共 21 页 C． D．
3．如图所示的电路中，电源电压保持不变，R1为滑动变阻器，R2为定值电阻。闭合开关S后，滑片从最左端向右移动到中点的过程中，下列说法正确的是（ ）
A．电压表V的示数与电流表A2的示数的乘积变小
B．电压表V的示数与电流表A1的示数的比值变大
C．电压表V的示数不变，电流表A2的示数不变
D．电流表A1的示数变大，电流表A2的示数变大
4．对欧姆定律公式UIR的理解，下面的哪一句话是错误的（ ）
A．对某一段导体来说，导体中的电流跟它两端的电压成正比
B．在相同电压的条件下，不同导体中的电流跟电阻成反比
C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关
D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关
5．在探究电路的电流规律实验时，测得三个电流表读数分别是：A1为0.3A、A2为0.2A、A3为0.5A，已知R1=R2
A． B．
C． D． 第 3 页 共 21 页 6．计算机鼠标装有传感器来监视鼠标的移动情况，它的工作原理示意图如图所示。物体M在导轨上平行移动时，可带动与之相连的金属滑片P移动，通过电压表示数可反映物体M移动的距离，当物体M向右移动时（ ）

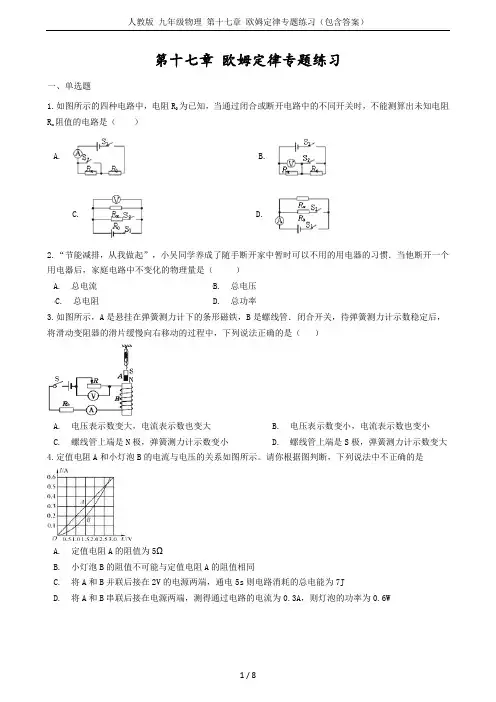

人教版 九年级物理 第十七章 欧姆定律专题练习(包含答案)
人教版 九年级物理 第十七章 欧姆定律专题练习（包含答案）
1 / 8 第十七章 欧姆定律专题练习
一、单选题
1.如图所示的四种电路中，电阻R0为已知，当通过闭合或断开电路中的不同开关时，不能测算出未知电阻Rx阻值的电路是（ ）
A. B.
C. D.
2.“节能减排，从我做起”，小吴同学养成了随手断开家中暂时可以不用的用电器的习惯．当他断开一个用电器后，家庭电路中不变化的物理量是（ ）
A. 总电流 B. 总电压
C. 总电阻 D. 总功率
3.如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（ ）
A. 电压表示数变大，电流表示数也变大 B. 电压表示数变小，电流表示数也变小
C. 螺线管上端是N极，弹簧测力计示数变小 D. 螺线管上端是S极，弹簧测力计示数变大
4.定值电阻A和小灯泡B的电流与电压的关系如图所示。请你根据图判断，下列说法中不正确的是
A. 定值电阻A的阻值为5Ω
B. 小灯泡B的阻值不可能与定值电阻A的阻值相同
C. 将A和B并联后接在2V的电源两端，通电5s则电路消耗的总电能为7J
D. 将A和B串联后接在电源两端，测得通过电路的电流为0.3A，则灯泡的功率为0.6W
人教版 九年级物理 第十七章 欧姆定律专题练习（包含答案）
2 / 8 5.用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia ，Ib ，a、b两端电压分别为Ua ，Ub ， 则下列说法正确的是（ ）

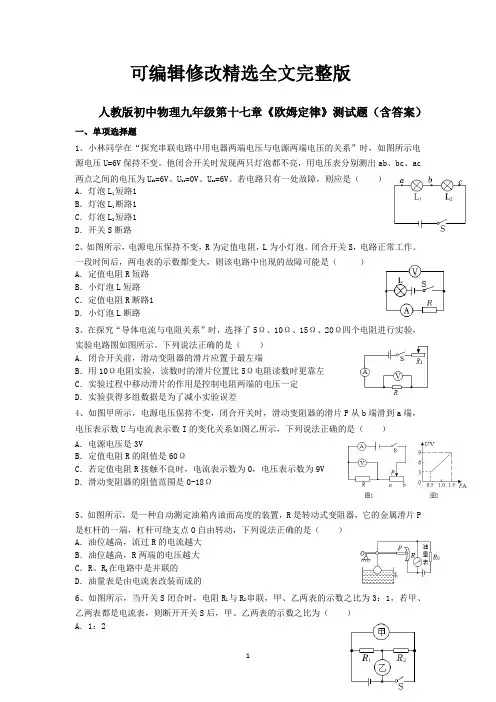

人教版初中物理九年级第十七章《欧姆定律》测试题(含答案)精选全文完整版
1 可编辑修改精选全文完整版
人教版初中物理九年级第十七章《欧姆定律》测试题（含答案）
一、单项选择题
1、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为Uab=6V、Ubc=0V、Uac=6V。若电路只有一处故障，则应是（ ）
A．灯泡L1短路1
B．灯泡L1断路1
C．灯泡L2短路1
D．开关S断路
2、如图所示，电源电压保持不变，R为定值电阻，L为小灯泡。闭合开关S，电路正常工作。一段时间后，两电表的示数都变大，则该电路中出现的故障可能是（ ）
A．定值电阻R短路
B．小灯泡L短路
C．定值电阻R断路1
D．小灯泡L断路
3、在探究“导体电流与电阻关系”时，选择了5Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。下列说法正确的是（ ）
A．闭合开关前，滑动变阻器的滑片应置于最左端
B．用10Ω电阻实验，读数时的滑片位置比5Ω电阻读数时更靠左
C．实验过程中移动滑片的作用是控制电阻两端的电压一定
D．实验获得多组数据是为了减小实验误差
4、如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（ ）
A．电源电压是3V
B．定值电阻R的阻值是60Ω
C．若定值电阻R接触不良时，电流表示数为0，电压表示数为9V
D．滑动变阻器的阻值范围是0-18Ω
5、如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，杠杆可绕支点O自由转动，下列说法正确的是（ ）
A．油位越高，流过R的电流越大
B．油位越高，R两端的电压越大
C．R、R0在电路中是并联的
D．油量表是由电流表改装而成的
6、如图所示，当开关S闭合时，电阻R1与R2串联，甲、乙两表的示数之比为3：1，若甲、乙两表都是电流表，则断开开关S后，甲、乙两表的示数之比为（ ）
《第17章 欧姆定律》综合练习(含答案)-2024-2025学年人教版物理九年级全一册
1 第17章 欧姆定律
1、下列关于电流跟电压、电阻的关系说法正确的是( )
A．电流一定与电压成正比 B．电流一定与电阻成反比
C．电压一定时，电流跟电阻成反比 D．电阻一定时，电压跟电流成反比
2、如图所示电路中，电源电压恒定，断开S1、S2，闭合S2，两电表均有示数；若断开S2，闭合S1、S3，此时两电表的示数与前者相比( )
A．两表示数均变大 B．两表示数均变小
C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大
3、如图所示，电源电压保持不变。当开关S1闭合、S2断开时，电流表的示数为0．2 A；当开关S1、S2都闭合时，电流表的示数为0．8 A。则电阻R1与R2的比值为( )
A．1︰3 B．3︰l C．2︰3 D．3︰2
4、如图所示电路中，把一根粗细均匀的电阻丝变成圆环，A、B、C、D是环上四等分点，当闭合开关S后，滑片由B经C滑至D的过程中，电流表示数将:（ ）
A．由小变大 B．先变大后变小 C．由大变小 D．先变小后变大
5、三个电阻并联后的总电阻值:（ ）
A．一定比其中任何一个电阻值都大 B．一定比其中任何一个电阻值都小
C．一定等于各电阻的倒数之和; D．一定比其中最小的电阻值大，比其中最大的电阻值小
6、如图所示，电源电压不变，电路中的电阻为R，电压表的读数为U，若要使电压表的读数变为U，则下列方法可取的是:（ ）
A．在AC间串联一个阻值为3R的电阻 B．在CD间串联一个阻值为3R的电阻
C．在CD间并联一个阻值为3R的电阻 D．在DB间串联一个阻值为的电阻
人教版 九年级物理第十七章欧姆定律专题练习(含答案)
1
第十七章 欧姆定律专题练习
一、单选题
1.如图所示的四种电路中，电阻R0为已知，当通过闭合或断开电路中的不同开关时，不能测算出未知电阻Rx阻值的电路是（ ）
A. B.
C. D.
2.“节能减排，从我做起”，小吴同学养成了随手断开家中暂时可以不用的用电器的习惯．当他断开一个用电器后，家庭电路中不变化的物理量是（ ）
A. 总电流 B. 总电压
C. 总电阻 D. 总功率
3.如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（ ）
A. 电压表示数变大，电流表示数也变大 B. 电压表示数变小，电流表示数也变小
C. 螺线管上端是N极，弹簧测力计示数变小 D. 螺线管上端是S极，弹簧测力计示数变大
4.定值电阻A和小灯泡B的电流与电压的关系如图所示。请你根据图判断，下列说法中不正确的是
A. 定值电阻A的阻值为5Ω
B. 小灯泡B的阻值不可能与定值电阻A的阻值相同
C. 将A和B并联后接在2V的电源两端，通电5s则电路消耗的总电能为7J
D. 将A和B串联后接在电源两端，测得通过电路的电流为0.3A，则灯泡的功率为0.6W
2
5.用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia ，Ib ，a、b两端电压分别为Ua ，Ub ， 则下列说法正确的是（ ）
A. Ia＞Ib、Ua=Ub B. Ia＜Ib、Ua=Ub
人教版 九年级物理 第17章 欧姆定律实验专题练习(无答案)
人教版 九年级物理 第17章 欧姆定律实验专题练习
例1. 在探究“电阻上的电流与两端电压的关系”的实验中，所用的器材有：一个定值电阻R、一个电压恒定的电源，电流表、电压表各一个，滑动变阻器一个，开关一个，导线若干．有三位同学分别设计了如图所示的甲、乙、丙三个电路图．
（1）三个电路图中，只有丙图是符合要求的，甲图中的错误是_________________，乙图中的错误是____________________．
（2）在这三个电路图中，都有滑动变阻器，如将滑片P都向左移动时，甲图中电压表的示数将 ________，乙图中电流表的示数将________，丙图中电阻R的阻值将________．（三空都选填“变大”、“变小”或“不变”）
例2. 小明同学想探究“一段电路中的电流跟电阻的关系”，设计了如图甲所示的电路图（电源电压恒为6V）．
（1）根据小明设计的甲图，用铅笔连线将乙图的实物图连接完整．
（2）小明将第一次实验得到的数据填入了右边表格中，然后将E、F两点间的电阻由10Ω更换为20Ω，调节滑动变阻器的滑片P向______移动（“A”或“B”），直到____________为止．此时电流表的指针位置如图丙所示，请把测得的电流数值填入上表．
（3）小明根据实验数据得到如下结论：电流与电阻成反比．请你对以上的探究过程做出评价，并写出两点评价意见： ； ．
例3. 用定值电阻做实验，探究通过导体的电流与导体两端电压的关系． 实验序号 电压/V 电阻/Ω 电流/A
1 4 10 0.4
2 20 （1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．
（2）闭合开关，向左移动变阻器滑片，电流表示数应 （选填“变大”、“不变”或“变小”）．
九年级物理全册 17 欧姆定律专项练习(无答案)(新版)新人教版
********灿若寒星竭诚为您提供优质文档*********
灿若寒星
欧姆定律专项练习
一、选择题（每空2分）
1.根据欧姆定律推导出公式IUR，此式子说明（ ）
A．当电压增大2倍时，电阻R增大2倍
B．当电流强度增大2培时，电阻R减小2倍
C．电阻是导体本身的性质，当电压为零时，电阻阻值不变
D．当电压为零时，电阻R也为零
2.如图所示，R1=R2时，电源电压不变，当电键由闭合变为断开时，安培表示数（ ）
A.不变
B.变为原来2倍
C.变为原来的1/2
D.无法判断
3.如图所示的电路中，电压U保持恒定，当K断开时，安培表的读数是（ ） ********灿若寒星竭诚为您提供优质文档*********
灿若寒星 A．A1变大、A2不变
B．A1变小、A2不变
C．A1不变、A2变小
D．A1不变、A2变大
4.如图所示，AB两点间电压保持不变，当滑动变阻器的滑片向右移动时（ ）
A．安培表示数变小，伏特表示数变大
B．安培表示数变小，伏特表示数变小
C．安培表示数变大，伏特表示数变小
D．安培表示数变大，伏特表示数变大
5.已知电阻R1大于电阻R2，将它们串联后接入电路，则R1、R2两端的电压U1、U2间的关系是 （ ）
A．U1=U2 B．U1>U2 C．U1
6.如图所示的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中（ ）
A．安培表和伏特表的示数都变小
B．安培表和伏特表的示数都变大
C．安培表的示数变大，伏特表的示数变小
D．安培表的示数变小，伏特表的示数变大 ********灿若寒星竭诚为您提供优质文档*********
灿若寒星 7.如图将电阻值为R的导线接在a，b两端，伏特表的读数为12V，安培表的读数是0.8A，若换用电阻值为4R的导线接在a、b两端，则伏特表和安培表的读数分别为（ ）
