电工基础电子教案
第一章 电路的基本概念和基本定理 第一节 电路和电路模型 目标：掌握电路的作用和构成及电路模型的概念。
1-1手电筒电路
电路和电路模型基本概念 1.电路特点： 电路设备通过各种连接所组成的系统，并提供了电流通过途径。 2. 电路的作用： 图 1-1 电路模型 (1) 实现能量转换和电能传输及分配。 (2) 信号处理和传递。 3． 电路模型：理想电路元件：突出实际电路元件的主要电磁性能，忽略次要因素的元件；把实际电路的本质特征抽象出来所形成的理想化的电路。即为实际电路的电路模型； 例图 1-1 ：最简单的电路——手电筒电路 4 ．电路的构成：电路是由某些电气设备和元器件按一定方式连接组成。 （1）电源：把其他形式的能转换成电能的装置及向电路提供能量的设备，如干电池、蓄电池、发电机等。 （2）负载：把电能转换成为其它能的装置也就是用电器即各种用电设备，如电灯、电动机、电热器等。 （3）导线：把电源和负载连接成闭合回路，常用的是铜导线和铝导线。 （4）控制和保护装置：用来控制电路的通断、保护电路的安全，使电路能够正常工作，如开关，熔断器、继电器等。 第二节、电路的基本物理量 目标： 掌握电路基本物理量的概念、定义及有关表达式； 了解参考方向内涵及各物理量的度量及计算方法。 重点：各物理量定义的深刻了解和记忆。 一：电流、电压及其参考方向 1．电流 (1) 定义：带电粒子的定向运动形成电流，单位时间内通过导体横截面的电量定义为电流强度。
(2) 电流单位：安培 (A) ， 1A ＝ 10³mA ＝ 10^6μA ， 1 kA ＝ 10³ A
(3) 电流方向：规定正电荷运动的方向为电流的实际方向。电流的大小和方向不随时间的变化而变化为直流电，用I表示 ，方向和大小随时间的变化而变化为交流电，用i表示。任意假设的电流流向称为电流的参考方向。 （4）标定：在连接导线上用箭头表示，或用双下标表示。
约定：当电流的参考方向与实际方向一致时i >0，当电流的参考方向与实际方向相反时i <0，
(5)电流的测量：利用安培表，安培表应串联在电路中，直流安培表有正负端子。 2.电压 (1)定义：电场力把单位正电荷从电场中A点移到B点所做的功，称其为A点到B点间的电
压。用uAB表示。或任意两点间的电位差称为电压。 (2)电压单位：伏特（ V ）， 1V ＝ 10³mV ＝ 10^6 μ V ， 1kV ＝ 10³ V
(3)电压方向：规定把电位降低的方向作为电压的实际方向。电压的方向不随时间的变化而变化为直流电压 Uab ，方向和大小都随时间的变化而变化为交流电压u ab 。任意假设的电压方向称为电压的参考方向。 （4）标定：可以采用以下几种方式来表示参考方向，可以用“+”高电位端、“－”低电位端来表示；可以用双下标表示；可以用一个箭头表示，当参考方向与实际方向一致时U> 0，当参考方向与实际方向相反时U <0。 （5）电压的测量：利用伏特表，伏特表应并联在电路中，直流伏特表有正负端子。 3.参考方向 （1）定义：任意假设电压、电流的方向称为参考方向。参考方向可任意标定，方向标定后，电流、电压、电动势之值可正可负；计算结果存在两种情况： ①“＋” 说明参考方向与真实方向相同； ②“－” 说明参考方向与真实方向相反。 注意：①选定参考方向后，不再更改 ②计算结果的正、负只与图中参考方向结合起来才有物理意义。 （2）关联参考方向：元件上电流和电压的参考方向一致。在进行功率计算时，P＝UI; 非关联参考方向：元件上电流和电压的参考方向不一致。在进行功率计算时，P＝-UI。 如果假设U、I参考方向一致，则当计算的P>0时,则说明U、I的实际方向一致，此部分电路消耗电功率，为负载。当计算的P<0时,则说明U、I的实际方向相反，此部分电路发出电功率，为电源。所以，从P的+或-可以区分器件的性质，或是电源，或是负载。 二：电位 电位定义：正电荷在电路中某点所具有的能量与电荷所带电量的比称为该点的电位。 电路中的电位是相对的，与参考点的选择有关，某点的电位等于该点与参考点间的电压。电路中a、b两点间的电压等于a、b两点间的电位差。即Uab=Va -Vb 。所以电压是绝对的，其大小与参考点的选择无关；但电位是相对的，其大小与参考点的选择有关。 三：电动势
定义：电源力把单位正电荷从电源的负极移到正极所做的功，用e表示。电动势与电压有相同的单位。 按照定义，电动势e及其端纽间的电压u的参考方向选择的相同，则e=-u;如选择的相反，则e=u. 四：功率与电能 1. 功率 (1) 定义 : 单位时间内消耗电能即电场力在单位时间内所做的功。
dW = u ( t ) dq ， dq = i ( t ) dt ∴ p(t)= u (t)i (t)(W) (2) 功率单位：瓦特 (W) (3) 功率方向：提供、消耗
（4）功率的测量：利用功率表。 2. 能量 (1) 定义：在 t 1 时间内，电路所消耗的电能。
(2) 能量单位：焦耳 (J) ，电能的常用单位为度，１度＝１千瓦×１小时
(3) 能量方向：吸收、释放功率 例 1-1 ： 有一个电饭锅，额定功率为 1000W ，每天使用 2 小时；一台 25 寸电视机，功率为 60W ，每天使用 4 小时；一台电冰箱，输入功率为 120W ，电冰箱的压缩机每天工作 8 小时。计算每月（ 30 天）耗电多少度？ 解：（1kW×2h＋0.06kW×4h＋0.12kW×8h）×30天 ＝（2度＋0.24度＋0.96度）×30＝52度 答 : 每月耗电 52度
作业：p39: 1-2-2 ，1-2-3 1-2-4 第三节 电阻元件和欧姆定律 学习目标： 掌握电阻定律和欧姆定律 重点： 1 ．电阻的特性； 2 ．欧姆定律。 一、电阻元件
（1）定义：阻碍导体中自由电子运动的物理量，表征消耗电能转换成其它形式能量的物理特征。 （2）电阻单位：欧姆（ Ω ）， 1M Ω＝ 10^3 K W =10^ 6 Ω。 （3）电阻的分类：根据其特性曲线分为线形电阻和非线形电阻。 ①线性电阻的伏安特性曲线是一条通过坐标原点的直线。 R = 常数； ②非线性电阻的伏安特性曲线是一条曲线。如上图 （4）电阻定律：对于均匀截面的金属导体，它的电阻与导体的长度成正比，与截面积成反比，还与材料的导电能力有关。
或 其中 为电阻率， 为电导率。 （5）电导：表示元件的导电能力，是电阻的倒数，用 G 表示， 单位为西门子（ S ）。 （6）电阻与温度的关系： ① PTC 电阻材料：正温度系数较大，具有非常明显的冷导体特性，可用来制作小功率恒温发热器。 ② NTC 电阻材料：负温度系数较大，具有非常明显的热导体特性，可用来制作热敏电阻。 二、欧姆定律：反映电阻、元件上电压和电流约束关系 1 ．描述：对于线形电阻元件，在任何时刻它两端的电压与电流成正比例关系，即
或 电阻一定时，电压愈高电流愈大；电压一定，电阻愈大电流就愈小。 2 ．功率的计算公式：根据欧姆定律可以推导出功率与电阻的关系式为：
3 ．表达：在电路分析时，如果电流与电压的参考方向不一致，既为非关联参考方向，如图 下图（ b ）和（ c ）欧姆定律的表达式为： 或 。 例 1-2 ：运用欧姆定理解上图中的电阻为 6 Ω，电流为 2A ，求电阻两端的电压 U 。
解： 图（a）关联 U ＝ I R ＝ 2A × 6 Ω＝ 12V 图（b）非关联 U ＝－ I R ＝－ 2A × 6 Ω＝－ 12V ， 图（c）非关联 U ＝－ I R ＝－ 2A × 6 Ω＝－ 12V 计算结果图（a）电压是正值，说明图（a）中的电压实际方向与所标的参考方向一致；图（b）、（c）电压为负值，说明图（b）、（c）中的电压实际方向与所标的参考方向相反。 本章总结 ： 1.三个物理量 电流、电压的参考方向是任意假定的；数值是正，表示实际方向与参考方向一致；数值是负，表示实际方向与参考方向相反。 功率P ＝UI，如果电流和电压为非关联参考方向时P ＝－UI。功率是正值，表示吸收功率，为负载；功率是负值，发出功率，为电源。 2.三种状态 开路状态：负载与电源不接通，电流等零，负载不工作；有载状态：负载与电源接通，有电流、电压、吸收功率。短路状态：故障状态，应该禁止。 3.三个定律 欧姆定律I ＝U/R ，应用时要考虑关联问题。 KCL定律ΣI ＝0，应用时要先标出电流的参考方向。 KVL定律ΣU ＝0，应用时要先标出电流、电压及回路的绕行方向。 第五节：电路的工作状态 学习目标：了解电路的工作状态：有载（满载、轻载、过载）、开路、短路 重点和难点：各状态特点和电路各物理量所表现的特性。 一．开路 电源与负载断开，称为开路状态 , 又称空载状态。 特点：开路状态电流为零，负载不工作 U ＝ IR ＝ 0 ，而开路处的端电压 U 0 ＝ E 。
二．短路： 电源两端没有经过负载而直接连在一起时,称为短路状态。 特点：U=0,I S =U S /R S ,P RS =I 2 R S ， P =0 。 短路电流 I S ＝ U S / R S 很大，
如果没有短路保护，会发生火灾。短路是电路最严重、最危险的事故，是禁止的状态。产生短路的原因主要是接线不当，线路绝缘老化损坏等。应在电路中接入过载和短路保护。 三．额定工作状态： 电源与负载接通，构成回路，称为有载状态。当电路工作在额定情况下时的电路有载工作状态称为额定工作状态。 特点 U ＝ IR ＝ E － IR 0 ，有载状态时的功率平衡关系为：电源电动势输出的功率 P S ＝ U S I S ，电源内阻损耗的功率 P RS ＝ I²R S
负载吸收的功率 P ＝ I 2 R ＝ P S － P RS ，功率平衡关系 P S ＝ P ＋ P RS 。
职中汽车电工电子基础教案
职中汽车电工电子基础教案一、教学目标1.了解汽车电工电子的基本知识和概念；2.掌握汽车电工电子的工作原理和常见故障排除方法；3.培养学生的动手能力和问题解决能力；4.培养学生的团队合作意识和沟通能力。
二、教学内容1.汽车电工电子的基本概念和分类；2.汽车电路原理和电子元件的介绍；3.汽车电器系统的组成和功能；4.汽车电工电子故障排除和维修方法。
三、教学重点1.汽车电工电子的基本概念和分类；2.汽车电器系统的组成和功能；3.汽车电工电子故障排除和维修方法。
四、教学方法1.讲授：通过讲解理论知识，介绍汽车电工电子的基本概念和分类；2.实验：组织学生进行实验操作，掌握汽车电路原理和电子元件的使用；3.小组讨论：组织学生进行小组讨论，解决汽车电工电子故障排除过程中的问题；4.案例分析：通过分析典型案例，培养学生的问题解决能力。
五、教学步骤第一步：导入介绍汽车电工电子教学的重要性，激发学生学习的兴趣，让学生了解本课程的学习目标和内容。
第二步：讲授1.汽车电工电子的基本概念和分类：分别介绍汽车电工和汽车电子的定义和工作范围，以及它们在汽车中的作用；2.汽车电器系统的组成和功能：介绍汽车电器系统的组成部分和各个部件的功能；3.汽车电路原理和电子元件的介绍：介绍基本的电路原理和常见的电子元件，如电池、发电机、电动机、开关等；4.汽车电工电子故障排除和维修方法：介绍汽车电工电子故障排除的基本步骤和常见故障的解决方法。
第三步：实验操作组织学生进行实验操作，通过搭建简单的汽车电路，让学生亲自操作，掌握汽车电路原理和电子元件的使用方法。
第四步：小组讨论将学生分为小组，让他们讨论并解决一些汽车电工电子故障排除的问题，通过合作学习，提高学生的问题解决能力和团队合作意识。
第五步：案例分析通过分析一些典型案例，让学生了解故障排除的具体步骤和方法，培养他们的分析和解决问题的能力。
第六步：本节课的学习内容和重点，强调学生在日常生活中运用所学知识的重要性。
(中职)《电工技术基础与技能》全册电子教案完整版教学设计
《电工技术基础与技能》全册电子教案完整版教学设计项目一认识电工实训室与安全用电任务一初识电工技术基础与技能课程（1课时）学习目标（1）了解电的现象。
（2）了解电工技术基础与技能课程的学习目的、内容，对本门课程形成总体认知。
一、电的由来电是物质的一种属性。
一般物质不带电，当物质中有多余负电时将带负电，缺少负电时将带正电。
二、电的分类电按照电荷是否可以自由移动分成静电和电流两种。
1.静电：是不能流动的电荷。
2.电流：是可以移动的电荷。
当物体内部的电荷有规则地定向移动就形成电流。
电流又分为直流电流和交流电流两大类。
大小和方向都不随时间变化电流，称为直流电流（用字母“DC”表示）；大小和方向都随时间变化的电流，称为交流电流（用字母“AC”表示）。
三、本门课程学习内容主要内容包括认识电工实训室与安全用电、电路的基本概念、直流电路分析、电容、电磁应用技术、正弦交流电路、安全用电等7个项目内容任务二认识实训设备及器材（2课时）学习目标（1）了解电工实训室的实训设备及器材。
（2）学会使用电工基本工具。
一、走进电工实训室（结合实训室实景讲解）配合实训室讲解介绍高压、低压交直流电源和各种常用电工仪表（万用表、兆欧表、钳表等）。
二、实训设备配合实训室讲解实训设备包括交直流电源、各种低压电器元件、常用电工仪表与工具等。
1.交流电源实训室能提供220 V、380 V、0~24 V三种交流电源。
2.直流电源实训室能提供0~30 V可变直流电源。
3.各种低压电器元件实训室能提供各种低压电器元件，完成电动机控制线路的实训。
4.常用电工仪表实训室能提供万用表、电压表、电流表、偏口钳、螺丝刀等常用电工仪表与工具（图1-11~图1-16），完成各项实训任务。
任务三实训室安全用电（1课时）学习目标掌握实训室的安全操作规程，学会急救方法，能对紧急状况进行正确处理。
一、实训室操作规程（1）进入实训室时，应穿好工作服、绝缘鞋，不得佩戴手链等金属饰品。
电工基础教案(完整版)
I1/I2=R2/R1
两个电阻并联，总电流为 I，各分电流为：
I1=R2I/（R1+R2）
I2=R1I/（R1+R2）
5）、总功率等于各功率之和：
P1+ P2 +P3=P
6）、各电阻消耗的功率与电阻成反比：P1/P2=R2/R1
P1+ P2 +P3=P
6）、各电阻消耗的功率与电阻成正比：P1/P2=R1/R2
3、应用：
问题：有一电压表，最大可测 10V 电压，但目前需要测 100V 电压，如何应用
此表完成任务。
分析：串联电路有分压特点。如果给电压表串联一电阻，电阻承担 90V 电压，
总电压就是 100V。这样相当于将原电压表扩大 10 倍。
素质教育
一、电阻： 电阻的物理意义：反映导体对电流的阴碍作用。 电阻定义：导体两端电压与其通过电流的比值称导体的电阻。用 R 表示 定义式：R=U/I 单位为 1 伏（V）/安培（A）= 1 欧姆（Ω） 换算单位：1MΩ=10×106Ω 1KΩ=110×103Ω 注意：导体的电阻是客观存在的，它与导体两端电压和通过的电流无关，只是
电荷移动和方向为准。负电荷的反方向为电流的方向。
参考方向：在分析电路时，为了方便起见，当我们不清楚电路中电流方向时，
可假设其方向，此假设的方向叫参考方向。
计算结果是正值说明实际方向和参考方向一致，如果是负值说明实际方向与参
考方向相反。正负号只说明方向不反映大小。
5、 电流的测量：
电流测量用电流表 其符号为 +
病，重者可
3
电动势的物理意义：是衡量电源把其它形式能转换成电能本领大小的物理量。
电动势的定义：外力把单位正电荷从电源负极经电源内部移到正极所做的功。

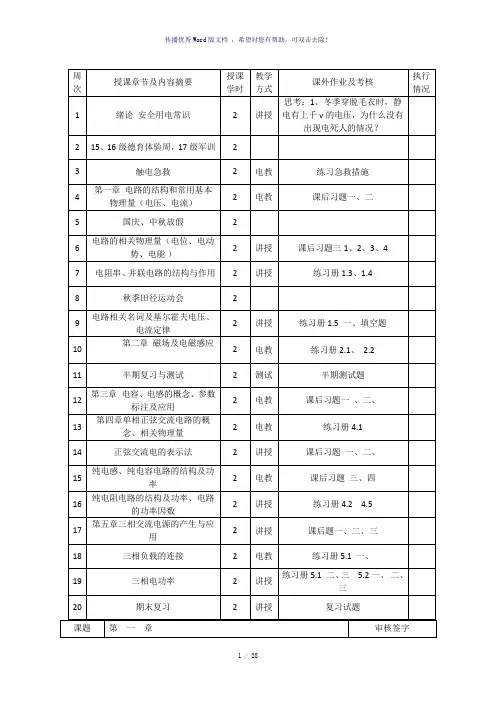

《电工电子技术基础》教案-参考模板
教案二教案三教学环节时间分配组织教学教学导入与新课内容清点学生人数，核实请假学生督促保持教室卫生一、电流1、电流的形成电荷的定向移动形成电流。
2、电流的大小电流的大小是指单位时间内通过导体横截面的电荷量。
恒定电流tQI=（DC）（“－”）交变电流tqi∆∆=（AC）（“～”）大小和方向都不随时间变化的电流称为恒定电流，也称为直流电流，用I表示。
大小和方向随时间变化的电流称为交变电流，简称交流电流，用i表示。
电流的单位为A（安[培]），还有kA（千安）、mA（毫安）、μA（微安）等。
31kA10A=361A10mA10Aμ==3、电流的方向（1）实际方向习惯上规定正电荷移动的方向或负电荷移动的反方向为电流的实际方向。
设计意图（2）参考方向：可以任意选取在分析电路时，常常要知道电流的方向，但有时电路中电流的实际方向难于判断，此时常可任意选定某一方向作为电流的“参考方向（也称正方向）”。
所选的参考方向不一定与实际方向一致。
当电流的实际方向与其参考方向一致时，则电流为正值；反之，当电流的实际方向与其参考方向相反时，则电流为负值，如图所示。
I I实际方向实际方向参考方向参考方向aabba ）0I >b ）0I <4、电流的表示方法（1）箭头：→ （2）双下标：ab I5、电流的测量——用电流表（安培表）来测量。
测量时注意： （1）交、直流电流用不同表测量。
（2）电流表应串联在电路中。
（3）直流电流表有正负端子，即：“+”、“-”记号，接线时不能接错。
（4）选择正确的量程。
教案四电压的测量用电压表（伏特表）来测量。
测量时注意：（1）交、直流电压用不同表测量。
（2）电压表应并联在被测电路两端。
（3）直流电压表有正负端子，即：“+”、“-”记号，接线时不能接错。
（4）选择正确的量程。
【例】电路如图所示，已知16VU=-，24VU=，求：ab?U=1U2Ua b＋＋－－解：ab12()6V(4V)10VU U U=+-=-+-=-电动势1、物理意义为维持电路中的电流流通，则必须保持电路a、b两端间的电压abU恒定不变，这就需要电源力源源不断地把正电荷从负极板b 移回正极板a上。
汽车电子电工技术基础电子教案
汽车电子电工技术基础电子教案第一章：汽车电子电工技术概述1.1 课程介绍1.2 汽车电子电工技术的发展历程1.3 汽车电子电工技术的应用领域1.4 学习目标与要求第二章：汽车电源系统2.1 汽车电源系统的组成与工作原理2.2 蓄电池的结构与维护2.3 交流发电机与调节器的工作原理及维护2.4 学习目标与要求第三章：汽车启动系统3.1 汽车启动系统的组成与工作原理3.2 启动机的结构与维护3.3 启动系统常见故障诊断与排除3.4 学习目标与要求第四章：汽车点火系统4.1 汽车点火系统的组成与工作原理4.2 点火线圈、点火塞的结构与维护4.3 点火系统常见故障诊断与排除4.4 学习目标与要求第五章：汽车照明与信号系统5.1 汽车照明系统的组成与工作原理5.2 信号灯的结构与维护5.3 汽车喇叭与报警器的结构与维护5.4 照明与信号系统常见故障诊断与排除5.5 学习目标与要求第六章：汽车仪表与信息系统6.1 汽车仪表系统的组成与工作原理6.2 常用仪表的读数与维护6.3 汽车信息显示系统6.4 仪表与信息系统常见故障诊断与排除6.5 学习目标与要求第七章：汽车电动调节系统7.1 汽车电动调节系统的组成与工作原理7.2 电动座椅、后视镜调节系统7.3 车窗升降系统与天窗控制7.4 电动调节系统常见故障诊断与排除7.5 学习目标与要求第八章：汽车防盗与安全系统8.1 汽车防盗系统的组成与工作原理8.2 中央门锁控制系统8.3 防盗报警系统与Immobilizer 系统8.4 安全气囊系统（SRS）8.5 防盗与安全系统常见故障诊断与排除8.6 学习目标与要求第九章：汽车网络通信系统9.1 汽车网络通信系统的基本概念9.2 CAN 总线系统的工作原理与应用9.3 LIN 总线与MOST 总线系统9.4 汽车网络通信系统的故障诊断与维修9.5 学习目标与要求第十章：汽车电子控制单元（ECU）10.1 ECU 的基本概念与结构10.2 ECU 的控制原理与程序10.3 ECU 的故障诊断与维修10.4 学习目标与要求这是前十个章节的教案，每个章节都包括了学习目标与要求，以及相关知识点的详细介绍。
职中汽车电工电子基础教案
复习旧课，引出 新课内容
展示教学目标， 明确学习任务
创设情境，引起 学生兴趣
ห้องสมุดไป่ตู้
引导学生思考， 激发求知欲
引入新课：通过复习旧知识，引导学生进入新知识的学习 讲解概念：对汽车电工电子基础中的概念进行详细讲解 实例分析：通过具体实例，帮助学生理解汽车电工电子基础的实际应用 课堂互动：引导学生提问，鼓励学生参与讨论，提高课堂互动性
定义：以实际任务为核心，学生为主体，教师为主导的教学方法
特点：以任务为驱动，注重实践操作，培养学生自主学习和解决问题的能力
步骤：提出任务、分析任务、完成任务、总结评价 优势：激发学生的学习兴趣，提高学习效果，培养学生的实际操作能力
内容1：小组合作探究法是一种以学生为主体，通过小组讨论、合作、探究的方式进行学习的 教学方法。
回顾教学内容
总结重点难点
布置作业和思考题
引导学生进行实践 操作和探究
PART SIX
课堂表现：观察学生的参与度、专注度和实践操作能力 作业完成情况：评估学生对课堂内容的掌握程度和作业质量 阶段性测试：定期进行知识点测试，了解学生的学习进度和掌握情况 小组合作项目：评估学生在团队合作中的表现和贡献
添加标题
添加标题
添加标题
添加标题
增强学生对汽车电工电子行业的认 同感和荣誉感
提高学生团队协作和沟通能力，培 养良好的职业素养
PART THREE
汽车电工电子技术概述 电路分析基础 电磁学基础 电机与变压器
汽车电路图的基本组成和符号含义 汽车电路图的读图方法和步骤 汽车电路图中的常见故障和排除方法 汽车电路图识读的实际应用和案例分析
添加标题
案例：在汽车电工电子基础课程 中，可以通过组织学生进行电路 搭建、电子元件识别与检测等实 践活动，将理论知识与实践相结 合，提高教学效果。
《汽车电工电子技术基础》教案
《汽车电工电子技术基础》教案第一章：汽车电工电子技术概述1.1 教学目标让学生了解汽车电工电子技术的基本概念和发展趋势。
让学生掌握汽车电工电子技术在现代汽车行业中的应用。
1.2 教学内容汽车电工电子技术的定义和发展历程。
汽车电工电子技术在现代汽车行业中的应用。
1.3 教学方法讲授法：讲解汽车电工电子技术的定义和发展历程。
案例分析法：分析汽车电工电子技术在现代汽车行业中的应用实例。
1.4 教学评估课堂问答：检查学生对汽车电工电子技术的基本概念的理解。
小组讨论：评估学生对汽车电工电子技术应用的理解和分析能力。
第二章：汽车电路基础2.1 教学目标让学生掌握汽车电路的基本组成和工作原理。
让学生了解汽车电路的常见符号和标注方法。
2.2 教学内容汽车电路的基本组成：电源、导线、开关、保险丝等。
汽车电路的工作原理：电路的闭合和断开、电压和电流的传输。
2.3 教学方法讲授法：讲解汽车电路的基本组成和工作原理。
实操演示法：展示汽车电路的实际操作和演示。
2.4 教学评估课堂问答：检查学生对汽车电路基本组成和工作原理的理解。
实操练习：评估学生对汽车电路实际操作的熟练程度。
第三章：汽车电子元件3.1 教学目标让学生了解汽车电子元件的基本特性和功能。
让学生掌握汽车电子元件的检测和更换方法。
3.2 教学内容汽车电子元件的基本特性：电阻、电容、电感等。
汽车电子元件的功能：传感器、执行器、控制单元等。
3.3 教学方法讲授法：讲解汽车电子元件的基本特性和功能。
实操演示法：展示汽车电子元件的检测和更换方法。
3.4 教学评估课堂问答：检查学生对汽车电子元件的基本特性和功能的了解。
实操练习：评估学生对汽车电子元件的检测和更换方法的掌握程度。
第四章：汽车电路图识读4.1 教学目标让学生能够识读汽车电路图的基本要素和表示方法。
让学生掌握汽车电路图的解析和应用方法。
4.2 教学内容汽车电路图的基本要素：电源、导线、开关、保险丝等。
汽车电路图的表示方法：符号、标注、颜色等。
(完整版)周绍敏电工基础第二版-全部-教案
课题1－1电路1－2电流教学目标1．路的组成及其作用，电路的三种基本状态。
2．理解电流产生的条件和电流的概念，掌握电流的计算公式。
教学重点1．电路各部分的作用及电路的三种状态。
2．电流的计算公式。
教学难点对电路的三种状态的理解。
第一节电路一、电路的组成1．电路：由电源、用电器、导线和开关等组成的闭合回路。
2．电路的组成：电源、用电器、导线、开关（画图讲解）。
(1) 电源：把其他形式的能转化为电能的装置。
如：干电池、蓄电池等。
(2) 用电器：把电能转变成其他形式能量的装置，常称为电源负载。
如电灯等。
(3) 导线：连接电源与用电器的金属线。
作用：把电源产生的电能输送到用电器。
(4) 开关：起到把用电器与电源接通或断开的作用。
二、电路的状态（画图说明）1．通路（闭路）：电路各部分连接成闭合回路，有电流通过。
2．开路（断路）：电路断开，电路中无电流通过。
3．短路（捷路）：电源两端的导线直接相连。
短路时电流很大，会损坏电源和导线，应尽量避免。
三、电路图1．电路图：用规定的图形符号表示电路连接情况的图。
2．几种常用的标准图形符号。
第二节电流一、电流的形成1．电流：电荷的定向移动形成电流。
（提问）2．在导体中形成电流的条件(1) 要有自由电荷。
(2) 必须使导体两端保持一定的电压（电位差）。
二、电流1．电流的大小等于通过导体横截面的电荷量与通过这些电荷量所用时间的比值。
qI =t2．单位：1A = 1C/s；1mA = 10-3 A；1μA = 10-6A3．电流的方向实际方向—规定：正电荷定向移动的方向为电流的方向。
提问：金属导体、电解液中的电流方向如何？参考方向：任意假定。
4．直流电：电流方向和强弱都不随时间而改变的电流。
（画图说明练习习题（《电工基础》第2版周绍敏主编）1．是非题(1) ～ (3)小结1．电路的组成及其作用。
2．电路的三种工作状态。
3．形成电流的条件。
4．电流的大小和方向。
5．直流电的概念。
中职《电工基础》教案
中职《电工基础》教案第一章：电工基础知识1.1 电流、电压和电阻的概念1.2 欧姆定律的应用1.3 电路的基本元件1.4 串联和并联电路1.5 课堂练习：简单电路的分析和设计第二章：直流电路2.1 直流电路的基本概念2.2 直流电路的分析和计算2.3 电路的短路和开路2.4 直流电源和负载2.5 课堂练习：直流电路的应用实例第三章：交流电路3.1 交流电路的基本概念3.2 交流电的测量和表示3.3 交流电路的分析和计算3.4 交流电路的功率和效率3.5 课堂练习：交流电路的应用实例第四章：磁路与电磁感应4.1 磁路的基本概念4.2 磁场和磁通量的计算4.3 电磁感应的基本原理4.4 电磁感应电动势的计算4.5 课堂练习：电磁感应的应用实例第五章：电器元件5.1 开关和继电器的原理与应用5.2 电阻器和电容器的选择和使用5.3 电感和电感器的原理与应用5.4 变压器的原理和结构5.5 课堂练习：电器元件的应用实例第六章：电工测量6.1 电流表和电压表的使用6.2 电能表和功率表的应用6.3 兆欧表和万用表的使用方法6.4 测量误差和数据处理6.5 课堂练习：常用测量工具的使用和数据记录第七章：电路图识读与绘制7.1 电路图的基本要素和符号7.2 电路图的识读方法和技巧7.3 简单电路图的绘制7.4 复杂电路图的分析和绘制7.5 课堂练习：绘制一个简单的家用电器电路图第八章：安全用电与保护8.1 触电的危害和预防8.2 安全用电的基本原则8.3 电气火灾的预防与扑救8.4 触电急救和人工呼吸8.5 课堂练习：设计一个安全用电宣传海报第九章：电气设备的维护与检修9.1 电气设备日常维护的重要性9.2 常用电气设备的检查和维护方法9.3 电气设备故障的诊断与排除9.4 常用电气元件的更换和调试9.5 课堂练习：模拟一个电气设备的故障检修过程第十章：电工技能综合训练10.1 电工工具和设备的正确使用10.2 电线电缆的敷设和接线方法10.3 常用电气控制电路的安装和调试10.4 电气设备的保护措施和故障处理10.5 课堂练习：综合运用所学知识完成一个小型电气控制系统的设计和安装重点和难点解析一、电流、电压和电阻的概念：重点关注电流、电压和电阻的定义及其相互之间的关系。
中职电工基础(高教版)教案：纯电容电路
江苏省XY中等专业学校2022-2023-2教案编号：备课组别电子组课程名称电工基础所在年级一年级主备教师授课教师授课系部授课班级授课日期课题：8－3纯电容电路教学目标1．掌握电容对交流电的阻碍作用及容抗的计算。
2．了解隔直电容和旁路电容。
3．掌握在纯电容电路中电压和电流的关系。
重点掌握在纯电容电路中电压和电流的关系难点电容对交流电的阻碍作用及容抗的计算教法理实一体化教学设备教学平台、虚拟实验室、实验室教学环节教学活动内容及组织过程个案补充教学内容课前复习电感元件上电流、电压之间的关系1．大小关系2．相位关系第二节纯电容电路一、电路二、电容对交流电的阻碍作用1．演示：电容在交、直流电路中的作用教学内容结论：直流电不能通过电容器，交流电能“通过”电容器。
原因：当电源电压增高时，电源给电容器充电，当电源电压降低时，电容器放电，充放电交替进行。
2．分析和结论（1）电容对交流电的阻碍作用叫容抗。
用X C表示。
（2）X C与ω、C有关X C =Cω1=Cfπ21（3）分析：为什么会产生X C，为什么X C ∝ω1，X C ∝C1（4）电容器在电路中的作用：通交流、隔直流；通高频、阻低频。
（5）应用隔直电容：使交流成分通过，而阻碍直流成分通过，做这种用途的电容器叫隔直电容。
高频旁路电容：高频成分通过电容器，而使低频成分输入到下一级，做这种用途的电容器叫高频旁路电容。
三、电流与电压的关系1．大小关系I =CXUI m=CXUm(i ≠CXu)教学内容2．相位关系（1）电流超前电压2π（2）表示：解析式、波形图、相量图。
电容电流比电压超前90(或/2)，即电容电压比电流滞后90，如图8-3 所示。
例1、已知加在2μF的电容器上的交流电压为tV314sin2220u=，求通过电容器的电流，写出电流瞬时值的表达式。
解:AXfCUcUXcUZUI138.0220*102*50*14.3*2216======-πω电流瞬时值的表达式为)90314sin(195.0︒+=ti例2、把C=140µF的电容器，接在u=102sin314t V的交流电路中，试计算：（1）X C。
