铝合金性能特点
纯铝的最大特点是密度小（ρ=2.7×103kg/m3）、熔点低(660℃)、强度低(δb=80Mpa)、塑性高（φ=80%）。铝合金的密度也很小，热处理后强度高，δb=490~588Mpa，因此铝合金具有很高的比强度(δb/ρ)，是重要的航空结构材料。
纯铝导电性和导热性良好，仅次于银和铜。室温导电率约为纯铜导电率的65%，按单位量的导电能力计算，其导电能力是铜的二倍。因此，大量用Al代替Cu制作导线。
铝由于在其表面能形成致密的Al2O3保护膜，因而在空气或其他介质中具有良好的耐蚀性，纯度越高，铝的耐蚀性越好。
铝具有面心立方结构，塑性高、强度低，因此纯铝和许多铝合金可以进行各种冷、热加工，能轧制成很薄的铝箔和冷拔成极细的丝，焊接性能良好。经冷变形或热处理可以显著提高纯铝及其合金的强度。
纯铝的纯度为99.00%~99.9995%，可根据需要用于科研，制造铝箔、包铝及铝合金，制造电线、电缆和电容器等。纯铝的强度和硬度低，不能用来制造承载的机械零件。向铝中加入合金元素制成铝合金可改变其组织结构，提高力学性能。铝合金中常用的合金元素有Si、Mg、Cu、Mn、Zn等。这些元素在Al中能形成Al基有限固溶体（α），它们大多能与Al 形成二元或三元共晶类型相图（见图）。根据合金元素和加工工艺特性，可将铝合金分为变形铝合金和铸造铝合金两大类。由图可见，这两类合金理论分界线应该是共晶温度下饱和固溶体的极限溶解度。变形铝合金加热时，呈单相固溶体状态，合金塑性好，适宜压力加工。通过冷变形和热处理，可使其强度进一步提高。变形铝合金又分为可热处理强化铝合金和不可热处理强化铝合金，这两类铝合金的理论分界线应该是室温下饱和固溶体的极限溶解度。实际铝合金按相图分为铸造合金和变形合金是有局限性的，因为铝合金的铸态组织并非平衡组织。
变形铝合金按照性能特点和用途分为防锈铝、硬铝、超硬铝和锻铝四种。防锈铝属于不可热处理强化铝合金，硬铝、超硬铝、锻铝属于可热处理强化合金。【崔忠圻，覃耀春.[M].北京：机械工业出版社，2007：382.】
铝合金挤压型材几种常见缺陷解析
挤压铝型材表面颗粒状毛刺的形成原因与对策 在铝型材的挤压生产中，型材表面不同程度的存在一些小颗粒吸附在型材表面上，这种的缺陷，仅有轻微手感，不仔细观察或手摸较难发现。但它严重影响氧化、电泳涂漆及喷涂型材的表面美观，降低了生产效率和成品率，更是高档装饰型材的致命缺陷。因此，对其形成机理进行分析，同时在挤压生产实践中不断地观察分析，总结其成因，及时采取措施，是减少或杜绝这种缺陷的出现的有效手段。 一、颗粒吸附成因分析 1、挤压型材表面出现的颗粒状毛刺分为四种： 1)空气尘埃吸附，燃煤铝棒加热炉产生的灰尘、铝屑、油污及水份凝结成颗粒附着在热的型材表面。 2)铝棒中的杂质，如：精炼不充分遗留的金属夹杂物和非金属夹杂物。 3)时效炉内的灰尘附着。 4)铝棒中的缺陷及成分中的β相AlFeSi在高温下析出，使金属塑性降低，抗拉强度降低，产生颗粒状毛刺。 “吸附颗粒”的形成 2、原因 1)铝棒质量的影响 由于高温铸造，铸造速度快，冷却强度大，造成合金中的β相AlFeSi不能及时转变为球状α相AlFeSi，由于β相AlFeSi在合金中呈现针状组织，硬度高、塑性差，抗拉强度很低，在高温挤压时不仅会诱发挤压裂纹，而且会产生颗粒状毛刺，这种毛刺不易清理，手感强烈，颗粒附近常伴随有蝌蚪状拖尾，在金相显微镜下观察，呈现灰褐色，成分中富含铁元素。 铝棒中的杂质影响，铝棒在熔铸过程中，精炼不充分，泥土、精炼剂、覆盖剂以及粉末涂料和氧化膜夹杂等混入棒中，这些物质在挤压过程中，使金属的塑性和抗拉强度显著降低，极易产生颗粒状毛刺。 棒的组织缺陷常见的有疏松、晶粒粗大、偏析、光亮晶粒等，所有这些铸棒缺陷有一个共同点，就是与铸棒基体焊合不好，造成了基体流动的不连续性，在挤压过程中，夹渣极易从基体中分离出来，通过模具的工作带时，粘附在入口端，形成粘铝，并不断被流动的金属拉出，极易产生颗粒状毛刺。 2)模具的影响 在挤压生产中，模具是在高温高压的状态下工作的，受压力和温度的影响，模具产生弹性变形。模具工作带由开始平行于挤压方向，受到压力后，工作带变形成为喇叭状，只有工作带的刃口部分接触型材形成的粘铝，类似于车刀的刀屑瘤。在粘铝的形成过程中，不断有颗粒被型材带出，粘附在型材表面上，造成了"吸附颗粒"。随着粘铝的不断增大，模具产生瞬间回弹，就会形成咬痕缺陷。若粘铝堆积较多，不能被型材拉出，模具瞬间回弹时粘铝不脱落，就会形成型材的表面粗糙、亮条、型材撕裂、堵模等问题。模具的粘铝现象见图1。我们现在使用的挤压模具基本是平面模，在铸棒不剥皮的情况下，铸棒表面及内在的杂质堆积在模具内金属流动的死区，随着挤压铸棒的推进及挤压根数的增多，死区的杂质也在不断的变化，有一部分被正常流动的金属带出，堆积在工作带变形后的空间内。 有的被型材拉脱，形成了颗粒状毛刺。因此，模具是造成颗粒状毛刺的关键因素。
【资料】几种常用铝合金的性能
【资料】几种常用铝合金的性能 2024 6061 6063 7075 变形铝合金状态表示法 https://www.360docs.net/doc/f111501278.html,/bbs/thread-4642-1-1.html 2024 （LY12铝合金）通常供应状态为T351 2024(LY12)为铝－铜－镁系中的典型硬铝合金，其成份比较合理，综合性能较好。很多国家都生产这个合金，是硬铝中用量最大的。该合金的特点是：强度高，有一定的耐热性，可用作150°C以下的工作零件。温度高于125°C，2024合金的强度比7075合金的还高。热状态、退火和新淬火状态下成形性能都比较好，热处理强化效果显著，但热处理工艺要求严格。抗蚀性较差，但用纯铝包覆可以得到有效保护;焊接时易产生裂纹，但采用特殊工艺可以焊接，也可以铆接。广泛用于飞机结构、铆钉、卡车轮毂、螺旋桨元件及其他种种结构件。 LY12合金铝的化学成份 n 2024的合金元素为铜，被称为硬铝，具有很高的强度和良好的切削加工性能，但耐腐蚀性
较差。广泛应用于飞机结构（蒙皮、骨架、肋梁、隔框等）、铆钉、导弹构件、卡车轮毂、 补充： 2024疲劳强度较好。 6061 （LD30铝合金）通常供应状态为 T6 6061合金中的主要合金元素为镁与硅，具有中等强度、良好的抗腐蚀性、可焊接性，氧化效果较好。广泛应用于要求有一定强度和抗蚀性高的各种工业结构件，如制造卡车、塔式建
6063 （LD31铝合金）就是建筑上常用的铝型材 7075

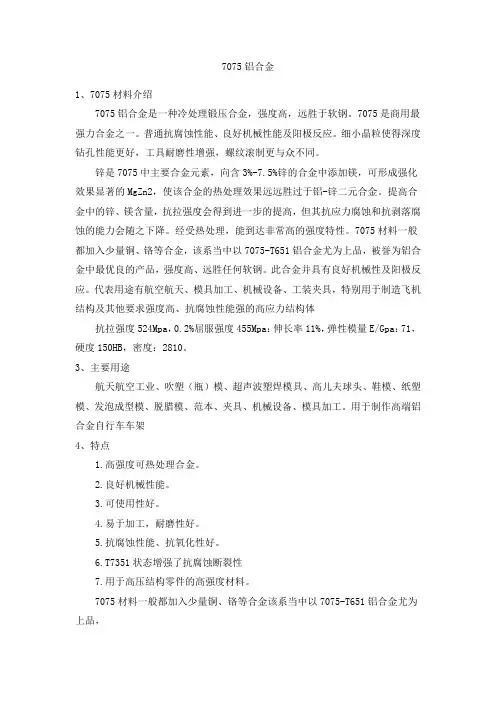

固溶处理后塑性好，热处理强化效果特别好，在150度以下有高的强度，并且有特别好的低温强度，焊接性能差，有应力腐蚀开裂倾向，双级时效可提高抗scc性能。7075的主要合金元素为锌，强度很高，具有良好的机械性能及阳极反应。主要用于制造飞机结构及其他要求强度高、抗腐蚀性能强的高应力结构件，如飞机上、下翼面壁板、桁条等。固溶处理后塑性好，热处理强化效果好，在150度以下有良好的强度，并且有特别好的低温强度，焊接性能差，有应力腐蚀开裂倾向。还广泛应用于模具加工、机械设备、工装
铝合金铸造工艺简析
铝合金铸造工艺简析 一、铸造的分类 重力铸造、低压铸造、压力铸造，我厂主要为重力铸造，利用重力自行流入模具，通过结晶器进行梯度降温，让铝合金按顺序凝固的铸造方式铸造铸棒。 二、铝液的熔炼 铝合金熔炼简单知识 影响铝液质量的主要因素：铝液中的含气量和氧化夹杂物。在铝合金熔体（铝液）中溶解的气体有：、、CO、、（碳氢化合物）等气体；其中以为主。分析铝合金中的气体成分，证明占85﹪以上，因而铝合金的“含气量”可以近似地视为“含氢量”。铝液中的氢主要来自高温铝液和溶解在其中的水发生化学反应生成氢。 铝液中气体的主要来源： １.燃料：火焰反射炉熔炼铝合金时，煤气中的水分以及燃烧时产生的水分易进入熔体（铝液）； ２.大气：熔炼过程中，大气中的水蒸气被熔体（铝液）吸收； ３.炉衬：烘炉不彻底时，炉衬表面吸附的水分以及砌制时泥浆中的水分在熔炼头几个班次时对熔体（铝液）中的气体含量将有明显的影响； ４.炉料：吸附在炉料（包括铝锭和辅料）表面上的湿气，在熔
化过程中起化学作用而产生的氢将被溶解，如果炉料放置过久，且表面有油污，对熔体（铝液）的吸气量尤有影响； ５.熔炼工具：如果熔炼工具干燥不好，易使熔体（铝液）的吸气量增加； ６.倒料过程中：如果熔体（铝液）落差大或液流翻滚过急时也会使气体及氧化夹杂卷入熔体（铝液）； 高温时铝和水汽的反应： 2Al+3O +3（溶入铝液中） 当在水汽比较多的环境下，剧烈反应，引起爆炸，造成事故。 当在干空气条件下（水分较少），水汽也能和铝液起反应，因此在铝液中总是含有一定数量的氢。 铝液中的氧化夹杂： 铝液与空气中的氧气O2、氮气N2、在高温下发生化学反应生成氧化夹杂物，其中以生成的氧化膜（Al2O3)对铝液的污染最大。这些氧化夹杂的熔点都较高，如氧化铝的熔点约为2050℃，所以铝液中的氧化夹杂主要以固态形式存在，严重影响我们熔炼的铝液质量。氧化夹杂表面疏松，能吸附空气中的水汽和氢，增加了铝液中的气体含量。 熔炼过程中，熔体（铝液）由于氧化而变成某些不能回收的金属氧化物时，这种损失统称为烧损。烧损大小与炉型、铝料状态和生产工艺有关。如：铝料表面积越大（即铝料越细碎）其烧损也越大，而且由于镁为易燃金属，烧损极大。为了避免和减少烧损，我公司主要
铝及铝合金挤压型材尺寸偏差国家标准编制说明
《铝及铝合金挤压型材尺寸偏差》国家标准编制说明 （送审稿），2007-06-25 1 工作简况 1.1 任务来源 随着我国国民经济的发展，我国的铝及铝合金挤压型材正在飞速发展，并出口到美国、欧洲等世界各国。为适应国外市场的需要，本标准是为了配合《一般工业型材生产许可证》评审的要求和需要，在修订GB/T6892-2000《一般工业用铝及铝合金挤压型材》的同时于2004年11月2～5号在长沙由全国有色标准化技术委员会年会上提出修订的，以便与新修订的GB/T6892《一般工业用铝及铝合金挤压型材》国家标准相配套。全国有色金属标准化技术委员会以有色标委（2006）13号文下达了本标准的起草任务，由西南铝业（集团）有限责任公司任主编单位。本标准主要在原GB/T14846-93的基础上，参照欧共体EN755.9-1998《铝及铝合金棒、管、型----型材的尺寸及外形允许偏差》、EN12020.2-2001《6060及6063铝合金精密型材第2部分：尺寸及外形允许偏差》和ANSIH35.2M-1993《铝加工产品的尺寸偏差》标准制订。 1.2 编制组情况 本标准在2004年11月2～5号在长沙由全国有色标准化技术委员会年会上成立编制组，主编单位为西南铝业（集团）有限责任公司，参加单位为中国有色金属工业标准计量质量研究所、东北轻合金加工有限责任公司等。 1.3 主要工作过程 1.3.1 本标准于2005年9月提出《初稿》，于2005年9月23日在成都召开标准讨论会，根据成都讨论会精神，提出标准的《征求意见稿》。 1.3.2 本标准于2006年4月8日～10日，由全国有色金属标准化技术委员会主持，在广州市召开了本标准的预审会，参加会议的有70个单位，130名代表，与会代表对《征求意见稿》进行了认真的讨论。现根据广州预审会精神和对《征求意见稿》的讨论意见，提出本标准的《送审稿》。 2 标准主要内容 2.1 定义 根据广州预审会精神，为了确切理解和解释型材的外接圆直径，因此，增加“外接圆直径”的定义。 2.2 分类及分级 2.2.1 合金分类 2.2.1.1 原GB/T 14846-93将型材分为A、B、C、D四类，由于C类精密型材主要是建筑型材，而建筑型材的尺寸偏差在GB/T5237.1《铝合金建筑型材第1部分基材》中已规定了尺寸偏差，因此本标准在修订中，删除了此类型材的分类。 2.2.1.2 原标准将型材按合金分为高镁型材、硬合金型材和软合金型材三类，而美国将型材按合金分为高镁合金型材（镁含量≥3%）和非高镁合金型材两类，欧共体将型材按合金分为硬合金型材和软合金型材两类，将镁含量≥2.5%的高镁合金型材和2XXX、7XXX系合金型材划为硬合金型材。 2.2.1.3 为了既适应美国，又适应欧洲市场的需要，因此，本标准将型材划分为硬合金型材和软合金型材两类，其中，将镁含量≥ 3.0%的高镁合金型材和2XXX、7XXX系合金型材划为硬合金型材，其他为软合金型材。 2.2.2 指标分级 本标准与原标准一样，仍将横截面尺寸、弯曲度、波浪度、扭拧度、切斜度指标分为普通级、高
铝合金的钎焊工艺
（ 二 〇 一 三 年 十 二 月 本科科研训练论文 题 目：铝合金的钎焊工艺 学生姓名：/// 学 院：材料科学与工程 系 别：材料成型及 控制工程 专 业：材料成型及控制工程 班 级：材///班 指导教师：///
内蒙古工业大学本科科研训练论文 摘要 焊接是制造业的重要组成部分，应用广泛，发展迅速，在制造行业占有重要的地位。我国是世界产钢、用钢大国，也是焊接大国。随着高新技术和新工艺的不断出现，机械制造、安装、维修业也逐步向精细方向发展，对焊接技术的要求也越来越高。近几年来，焊接的使用量迅速增加；焊接机械化自动化技术改造加快；焊接自动化率快速提高。钎焊是用比母材熔点低的金属材料作为钎料，用液态钎料润湿母材和填充工件接口间隙并使其与母材相互扩散的焊接过程，这篇论文对钎焊焊接前的准备和焊接方法的做了设计，介绍了焊接所需的钎料和钎剂，给出了钎接接头形式以及接头的质量检测方法，在钎焊操作中应该注意的安全问题。 关键词:焊料，焊剂，钎焊接头，钎焊装置，钎焊气体
Abstract Welding is an important part of the manufacturing industry, widely used, rapid development in the manufacturing industry occupies an important position. China is the world steel production, steel big country, but also the welding power. With the emergence of high-tech and new technology, machinery manufacturing, installation and maintenance industry is also gradually to the fine direction of welding technology requirements are also increasing. In recent years, the rapid increase in the amount of welding; welding mechanization and automation to accelerate technological innovation; welding automation rate rapidly increased. Brazing with a lower melting point than the base metal material is used as brazing filler metal, wetted with a liquid base material and the solder filling the gap and the interface to the work piece during welding and the base material inter diffusion, the paper prior to brazing welding preparation and welding methods to do the design, introduces the required solder and soldering flux, solder joints is given in the form of joint detection methods and the quality of the brazing operation should p ay attention to security issues. Key words: Solder, Flux, Solder joints, Soldering equipment, Soldering gas
铝合金的典型机械性能
铝合金的典型机械性能(Typical Mechanical Properties) 铝合金牌号 及状态拉伸强度(25°C MPa)屈服强度(25°C MPa)硬度500kg力10mm球延伸率 1.6mm(1/16in)厚度 5052-H112 175 195 60 12 5083-H112 180 211 65 14 6061-T651 310 276 95 12 7050-T7451 510 455 135 10 7075-T651 572 503 150 11 2024-T351 470 325 120 20 铝合金的典型物理性能(Typical Physical Properties) 铝合金牌号及状态热膨胀系数 (20-100℃) μm/m?k熔点范围 (℃)电导率20℃(68℉) (%IACS) 电阻率20℃(68℉) Ωmm2/m 密度(20℃)(g/cm3) 2024-T351 23.2 500-635 30 0.058 2.82 5052-H112 23.8 607-650 35 0.050 2.72 5083-H112 23.4 570-640 29 0.059 2.72 6061-T651 23.6 580-650 43 0.040 2.73 7050-T7451 23.5 490-630 41 0.0415 2.82 7075-T651 23.6 475-635 33 0.0515 2.82 铝合金的化学成份(Chemical Composition Limit Of Aluminum ) 合金 牌号硅Si 铁Fe 铜Cu 锰Mn 镁Mg 铬Cr 锌Zn 钛Ti 其它铝 每个合计最小值 2024 23.2 0.5 3.8-4.9 0.3-0.9 1.2-1.8 0.1 0.25 0.15 0.05 0.15 余量5052 25 0.4 0.1 0.1 2.2-2.8 0.15-0.35 0.1 -- 0.05 0.15 余量5083 23.8 0.4 0.1 0.3-1.0 4.0-4.9 0.05-0.25 0.25 0.15 0.05 0.15 余量6061 23.6 0.7 0.15-0.4 0.15 0.8-1.2 0.04-0.35 0.25 0.15 0.05 0.15 余 量 7050 23.5 0.15 20.-2.6 0.1 1.9-2.6 0.04 5.7-6.7 0.06 0.05 0.15 余量7075 23.6 0.5 1.2-2.0 0.3 2.1-2.9 0.18-0.28 5.1-6.1 0.2 0.05 0.15 余 量 美铝典型应用领域 用途 2024 5052 5083 6061 7050 7075 农业 -- ● -- ● -- -- 航空器● -- -- ●●● 模具 -- ● -- ● -- ● 机械设备●● -- ●●● 五金零件 -- -- -- ● -- -- 建筑 -- ● -- ● -- --
几种常用铝合金的性能
几种常用铝合金的性能2024 6061 6063 7075 变形铝合金状态表示法 2024 （L Y12铝合金）通常供应状态为T351 2024(L Y12)为铝－铜－镁系中的典型硬铝合金，其成份比较合理，综合性能较好。很多国家都生产这个合金，是硬铝中用量最大的。该合金的特点是：强度高，有一定的耐热性，可用作150°C以下的工作零件。温度高于125°C，2024合金的强度比7075合金的还高。热状态、退火和新淬火状态下成形性能都比较好，热处理强化效果显着，但热处理工艺要求严格。抗蚀性较差，但用纯铝包覆可以得到有效保护;焊接时易产生裂纹，但采用特殊工艺可以焊接，也可以铆接。广泛用于飞机结构、铆钉、卡车轮毂、螺旋桨元件及其他种种结构件。 L Y12合金铝的化学成份 硅Si 铁Fe 铜Cu 锰Mn 镁Mg 铬Cr 锌Zn 钛Ti 其它元素铝每个总计－－－ L Y12合金的机械及物理性能 抗拉强度MPa 470 %屈服强度MPa325 伸长率％10 疲劳强度105 硬度HB120 电导率20°C 30 20°C电阻率48 弹性模量68 密度2770 2024的合金元素为铜，被称为硬铝，具有很高的强度和良好的切削加工性能，但耐腐蚀性较差。广泛应用于飞机结构（蒙皮、骨架、肋梁、隔框等）、铆钉、导弹构件、卡车轮毂、螺旋桨元件及其他各种结构件。 化学成分(Chemical Composition Limits wt%) Cu Si Fe Mn Mg Zn Cr Ti Al 0. 10 / 余量 典型合金2024-T351机械和物理性能(Typical Mechanical & Physical Properties) 焊接性切削性耐蚀性电导率20℃(68℉)(%IACS) 密度(20℃)(g/cm3) 受限很好差30-40 抗拉强度(25°C MPa) 屈服强度(25°C MPa) 硬度 500kg力10mm球延伸率 (1/16in)厚度最大剪应力 MPa 472 325 120 10 285 补充：2024疲劳强度较好。
铝合金的牌号、状态和性能解析
1铝的基本特性与应用范围 铝是元素周期表中第三周期主族元素，原子序数为13，原子量为26.9815。 铝具有一系列比其他有色金属、钢铁、塑料和木材等更优良的特性，如密度小，仅为2.7 g / cm3，约为铜或钢的1/3；良好的耐蚀性和耐候性；良好的塑性和加工性能；良好的导热性和导电性；良好的耐低温性能，对光热电波的反射率高、表面性能好；无磁性；基本无毒；有吸音性；耐酸性好；抗核辐射性能好；弹性系数小；良好的力学性能；优良的铸造性能和焊接性能；良好的抗撞击性。此外，铝材的高温性能、成型性能、切削加工性、铆接性以及表面处理性能等也比较好。因此，铝材在航天、航海、航空、汽车、交通运输、桥梁、建筑、电子电气、能源动力、冶金化工、农业排灌、机械制造、包装防腐、电器家具、日用文体等各个领域都获得了十分广泛的应用，下表列出了铝的基本特性及主要应用领域。 铝的基本特性及主要应用领域
3 变形铝合金分类、牌号和状态表示法 3. 1变形铝合金的分类 变形铝合金的分类方法很多，目前，世界上绝大部分国家通常按以下三种方法进行分类。 ⑴按合金状态图及热处理特点分为可热处理强化铝合金和不可热处理强化铝合金两大类。不可热处理强化铝合金（如：纯铝、Al-Mn、Al-Mg、Al-Si系合金）和可热处理强化铝合金（如：Al-Mg-Si、Al-Cu、Al-Zn-Mg 系合金）。 ⑵按合金性能和用途可分为：工业纯铝、光辉铝合金、切削铝合金、耐热铝合金、低强度铝合金、中强度铝合金、高强度铝合金（硬铝）、超高强度铝合金（超硬铝）、锻造铝合金及特殊铝合金等。 ⑶按合金中所含主要元素成分可分为：工业纯铝（1×××系），Al-Cu合金（2×××系），Al-Mn合金（3×××系），Al-Si合金（4×××系），AL-Mg合金（5×××系），Al-Mg-Si合金（6×××系），Al-Zn-Mg合金（7×××系），Al-其它元素合金（8×××系）及备用合金组（9×××系）。 这三种分类方法各有特点，有时相互交叉，相互补充。在工业生产中，大多数国家按第三种方法，即按合金中所含主要元素成分的4位数码法分类。这种分类方法能较本质的反映合金的基本性能，也便于编码、记忆和计算机管理。我国目前也采用4位数码法分类。 3. 2中国变形铝合金的牌号表示法 根据GB/T16474 —1996“变形铝及铝合金牌号表示方法”，凡化学成分与变形铝及铝合金国际牌号注册协议组织（简称国际牌号注册组织）命名的合金相同的所有合金，其牌号直接采用国际四位数字体系牌号，
铝合金型材的品种与规格
据不完全统计，目前全世界铝合金型材的用量约在13000kt/a以上，规格品种达50000种以上。对铝合金型材进行科学分类，有利于科学合理地选择生产工艺和设备，正确地设计与制造工模具以及迅速地处理挤压车间的专业技术问题和生产管理问题。 按用途或使用特性分 按用途或使用特性，铝合金减速机材料铝合金型材可分为通用型材和专用型材。 专用型材按用途可分为: (1)航天航空用型材:如整体带筋壁板、工字大梁、机翼大梁、梳状型材、空心大
梁型材等，主要用作飞机、宇宙飞船等航天航空器的受力结构部件以及直升机异型空心旋翼大梁和飞机跑道板等。 (2)车辆用型材:主要用作高速列车、地铁列车、轻轨列车、双层客车、豪华大巴以及货车、专用车等车辆的整体外形结构件的重要受力部件以及装饰部件。(3)舰船、兵器用型材:主要用作船舶、舰艇、航空母舰、汽艇、快艇、水翼艇的上层结构和甲板、隔板、地板以及坦克、装甲车、运兵车等的整体外壳、重要受力部件，火箭和中远程导弹的外壳，鱼雷、水宙的壳体等。 (4)电子电气、家用电器、邮电通讯以及空调散热器用型材:主要用作外壳、散热部件等。 (5)石油、煤炭、电力等能源工业以及机械制造工业用型材:主要用作管道、支架、矿车架、输电网、汇流排以及电机外壳和各种机器的受力部件等。 (6)交通运输、集装箱、冷藏箱以及公路桥梁用型材:主要用作装箱板、跳板、集装箱框架、冷冻型材以及桥面板等。 (7)民用建筑及农业机械用型材:如民用建筑门窗型材、装饰件、围栏以及大型建筑结构件、玻璃和铝合金幕墙型材和农用喷灌器械部件等。 (8)其他用途型材:如文体器材、跳水板、家具结构型材等。 按形状与尺寸变化特征分 铝合金减速机材料按形状与尺寸变化特征，型材可分为恒断面型材和变断面型材。 恒断面型材可分为通用实心型材、空心型材、壁板型材和建筑门窗型材等,变断面型材可分为阶段变断面和渐变断面型材。
铝合金的牌号性能与应用
铝合金的牌号、状态和性能 1 铝及铝合金的分类 纯铝比较软，富有延展性，易于塑性成形。如果根据各种不同的用途，要求具有更高的强度和改善材料的组织和其他各种性能，可以在纯铝中添加各种合金元素，生产出满足各种性能和用途的铝合金。 铝合金可加工成板、带、条、箔、管、棒、型、线、自由锻件和模锻件等加工材(变形铝合金)，也可加工成铸件、压铸件等铸造材(铸造铝合金)。 纯铝—1×××系，如1000合金 非热处理型合金Al-Mn系合金—3×××系，如3003合金 Al-Si系合金—4×××系，如4043合金变形铝合金Al-Mg系合金—5×××系，如5083合金 Al-Cu系合金—2×××系，如2024合金 热处理型合金Al-Mg-Si系合金—6×××系，如6063合金铝及Al-Zn-Mg系合金—7×××系，如7075合金铝合金Al-其它元素—8×××系，如8089合金 纯铝系 非热处理型合金Al-Si系合金，如ZL102合金 Al-Mg系合金，如ZL103合金 铸造铝合金Al-Cu-Si系合金，如ZL107合金 Al-Cu-Mg-Si系合金，如ZL110合金 热处理型合金Al-Mg-Si系合金，如ZL104合金 Al-Mg-Zn系合金，如ZL305合金
2 变形铝合金分类、牌号和状态表示法 3. 1 变形铝合金的分类 变形铝合金的分类方法很多，目前，世界上绝大部分国家通常按以下三种方法进行分类。 ⑴按合金状态图及热处理特点分为可热处理强化铝合金和不可热处理强化铝合金两大类。不可热处理强化铝合金（如：纯铝、Al-Mn、Al-Mg、Al-Si系合金）和可热处理强化铝合金（如：Al-Mg-Si、Al-Cu、Al-Zn-Mg系合金）。 ⑵按合金性能和用途可分为：工业纯铝、光辉铝合金、切削铝合金、耐热铝合金、低强度铝合金、中强度铝合金、高强度铝合金（硬铝）、超高强度铝合金（超硬铝）、锻造铝合金及特殊铝合金等。 ⑶按合金中所含主要元素成分可分为：工业纯铝（1×××系），Al-Cu合金（2×××系），Al-Mn合金（3×××系），Al-Si合金（4×××系），AL-Mg合金（5×××系），Al-Mg-Si 合金（6×××系），Al-Zn-Mg合金（7×××系），Al-其它元素合金（8×××系）及备用合金组（9×××系）。 这三种分类方法各有特点，有时相互交叉，相互补充。在工业生产中，大多数国家按第三种方法，即按合金中所含主要元素成分的4位数码法分类。这种分类方法能较本质的反映合金的基本性能，也便于编码、记忆和计算机管理。我国目前也采用4位数码法分类。 3.3 中国变形铝合金状态代号及表示方法 根据GB/T16475–1996标准规定，基础状态代号用一个英文大写字母表示。细分状态代号采用基础状态代号后跟一位、两位或多位阿拉伯数字表示。 3.3.1基础状态代号 3.3.2 细分状态代号 HXX状态 H后面的第一位数字表示获得该状态的基本处理程序 H1 ——单纯加工硬化状态 适用于未经附加热处理，只经加工硬化即获得所需强度的状态。
各种牌号铝合金的主要特点及用途
各种牌号铝合金的主要特点及用途(ZL铸铝） ZL101 成分简单，容易熔炼和铸造，铸造性能好，气密性好、焊接和切削加工性能也比较好，但力学性能不高。适合铸造薄壁、大面积和形状复杂的、强度要求不高的各种零件，如泵的壳体、齿轮箱、仪表壳（框架）及家电产品上的零件等。主要采用砂型铸造和金属型铸造。 Zl101A 由于是在ZL101的基础上加了微量Ti，细化了晶粒，强化了合金的组织，其综合性能高于Zl101、ZL102，并有较好的抗蚀性能，可用作一般载荷的工程结构件和摩托车、汽车及家电、仪表产品上的各种结构件的优质铸件。其使用量目前仅次于ZL102。多采用砂型和金属型铸造。 Zl102 这种合金的最大特点是流动性好，其它性能与ZL101差不多，但气密性比ZL101要好，可用来铸造各种形状复杂、薄壁的压铸件和强度要求不高的薄壁、大面积、形状复杂的金属或砂型铸件。不论是压铸件还是金属型、砂型铸件，都是民用产品上用得最多的一个铸造铝合金品种。 Zl104 因其工晶体量多，又加入了Mn，抵消了材料中混入的Fe有害作用，有较好的铸造性能和优良的气密性、耐蚀性，焊接和切削加工性能也比较好，但耐热性能较差，适合制作形状复杂、尺寸较大的有较大负荷的动力结构件，如增压器壳体、气缸盖，气缸套等零件，主要用压铸，也多采用砂型和金属型铸造。 Zl105、ZL105A 由于加入了Cu，降低了Si的含量，其铸造性能和焊接性能都比ZL104差，但室温和高温强度、切削加工性能都比ZL104要好，塑性稍低，抗蚀性能较差。适合用作形状复杂、尺寸较大、有重大负荷的动力结构件。如增压器壳体、气缸盖、气缸套等零件。Zl105A 是降低了ZL105的杂质元素Fe的含量，提高了合金的强度，具有比ZL105更好的力学性能，多采用铸造优质铸件。 ZL106 由于提高了Si的含量，又加入了微量的Ti、Mn，使合金的铸造性能和高温性能优于ZL105气密性、耐蚀性也较好，可用作一般负荷的结构件及要求气密性较好和在较高温度下工作的零件，主要采用砂型和金属型铸造。 ZL107 ZL107有优良的铸造性能和气密性能，力学性能也较好，焊接和切削加工性能一般，抗蚀性能稍差，适合制作承受一般动负荷或静负荷的结构件及有气密性要求的零件。多用砂型铸造。 ZL108 ZL108由于含Si量较高，又加入了Mg、Cu、Mn，使合金的铸造性能优良，并且热膨胀系数小，耐磨性好，强度高，并具有较好的耐热性能。但抗蚀性稍低。适合制作内燃发动机的活塞及其它要求耐磨的零件以及要求尺寸、体积稳定的零件。主要采用压铸和金属型铸造，也可采用砂型铸造。 ZL109 这是复杂合金化的Al-Si-Cu-Mg-Ni合金，由于含Si量提高，并加入了Ni，使合金具有优良的铸造性能和气密性能以及较高的高温强度，耐磨性和耐蚀性也得到提高，
铝型材标准gb5237-2004
铝及铝合金检验标准 1、目的 发现、控制不合格品，采取相应措施处置，以防不合格品误用。 2、范围 适用于外协制品、成品及顾客退货各过程中涉及到的工序名称。 3、定义（无） 4、职责 4.1 品质部负责不合格的发现，记录标识及隔离，组织处理不合格品。 4.2 制造部参与不合格品的处理。 4.3 供应部负责进料中不合格品与供应商的联络。 4.4 管理者代表负责不合格品处理的批准。 5.氧化类型: B3-002 胚料 B3-003 黑色阳极氧化 B3-004 银白阳极氧化 B3-005 雾银阳极氧化 B3-006 磨砂阳极氧化 B3-007 古铜阳极氧化 B3-008 金黄色阳极氧化 B3-009 香槟色阳极氧化 B3-010 光亮阳极氧化 B3-011 黑色化学氧化 B3-012 银白化学氧化 B3-013 雾银化学氧化 B3-014 磨砂化学氧化 B3-015 古铜化学氧化 B3-016 金黄色化学氧化 B3-017 香槟色化学氧化 B3-018 光亮化学氧化 5、检验 5.1抽检标准 检验员按照按照《GB/T 2828。1-2003/ISO 259-1：1999 计数抽样检验程序第一部分》对来料进行抽检。抽检水平一般为Ⅱ级，AQL=1.5。检验合格，真写检验记录并在验收单上签字；检验不合格，填写《填写检验不合格通知单》，交主管进行判定。 5.2检验内容： 5.2.1检验来料包装是否符合要求。出厂标识是否清楚、完整。 5.2.2 对照验收单检验来料的材料、型号、代码是否符合要求。 5.2.4表面外观检验:表面如要求拉丝则要求纹路粗细均匀,表面清洁，不得有明显的划痕、磕碰伤、斑点及污疵等缺陷;要求膜层均匀、连续、完整，不允许有膜层疏松;表面不得有挂灰; 表面不允许有由于
各系铝合金性能及用途
铝合金分类及应用领域 1XXX 纯铝说明1XXX系列代表1050 1060 1070 1XXX系列铝板又被称为纯铝板，在所有系列中1XXX系列属于含铝量最多的一个系列。纯度可以达到99.00%以上。由于不含有其他技术元素，所以生产过程比较单一，价格相对比较便宜，是目前常规工业中最常用的一个系列。目前市场上流通的大部分为1050以及1060系列。1XXX系列铝板根据最后两位阿拉伯数字来确定这个系列的最低含铝量，比如1050系列最后两位阿拉伯数字为50，根据国际牌号命名原则，含铝量必须达到99.5%以上方为合格产品。我国的铝合金技术标准 (gB/T3880-2006)中也明确规定1050含铝量达到99.5%.同样的道理1060系列铝板的含铝量必须达到99.6%以上。 应用领域1050 食品、化学和酿造工业用挤压盘管，各种软管，烟花粉 1060 要求抗蚀性与成形性均高的场合，但对强度要求不高，化工设备是其典型用途 1100 用于加工需要有良好的成形性和高的抗蚀性但不要求有高强度的零件部件，例如化工产品、食品工业装置与贮存容器、薄板加工件、深拉或旋压凹形器皿、焊接零部件、热交换器、印刷板、铭牌、反光器具 1145 包装及绝热铝箔，热交换器 1199 电解电容器箔，光学反光沉积膜 1350 电线、导电绞线、汇流排、变压器带材 2XXX 铝铜说明2XXX系列铝板代表2A16（LY16）2A06（LY6）2XXX系列铝板的特点是硬度较高，其中以铜原属含量最高，大概在3-5%左右。
2XXX系列铝板属于航空铝材，目前在常规工业中不常应用。我国目前生产2XXX 系列铝板的厂家较少。质量还无法与国外相比。目前进口的铝板主要是由韩国和德国生产企业提供。随着我国航空航天事业的发展，2XXX系列的铝板生产技术将进一步提高。 应用领域2011 螺钉及要求有良好切削性能的机械加工产品 2014 应用于要求高强度与硬度（包括高温）的场合。飞机重型、锻件、厚板和挤压材料，车轮与结构元件，多级火箭第一级燃料槽与航天器零件，卡车构架与悬挂系统零件 2017 是第一个获得工业应用的2XXX系合金，目前的应用范围较窄，主要为铆钉、通用机械零件、结构与运输工具结构件，螺旋桨与配件2024 飞机结构、铆钉、导弹构件、卡车轮毂、螺旋桨元件及其他种种结构件 2036 汽车车身钣金件 2048 航空航天器结构件与兵器结构零件 2124 航空航天器结构件 2218 飞机发动机和柴油发动机活塞，飞机发动机汽缸头，喷气发动机叶轮和压缩机环 2219 航天火箭焊接氧化剂槽，超音速飞机蒙皮与结构零件，工作温度为-270~300℃。焊接性好，断裂韧性高，T8状态有很高的抗应力腐蚀开裂能力2319 焊拉2219合金的焊条和填充焊料 2618 模锻件与自由锻件。活塞和航空发动机零件
铝合金真空钎焊用低温铝基钎料的研究
铝合金真空钎焊用低温铝基钎料的研究 北京华航无线电测量技术研究所于文花 肖爱群 北京航空航天大学庄鸿寿 摘要为了避免在铝合金焊接中产生晶粒长大、溶蚀等缺陷，提高铝合金的钎焊质量，本文在Al－Si共晶钎料的基础上加入合金元素Cu和其它微量元素，研制新的低熔点钎料，最后确定新钎料为Al19Cu9Si。该钎料的熔点为543℃，比BAl86.5SiMg钎料的熔点降低了40℃，试验结果表明新钎料具有良好的润湿性、流动性，接头的剪切强度、抗腐蚀性能均满足铝合金钎焊要求。 关键词真空钎焊 铝合金 铝基钎料 1 引言 铝合金由于具有密度小、比强度高等优点，在航空、航天工业中已获得愈来愈广泛的应用。例如很多传统的铜合金波导、高频器件已被铝合金所取代，利用钎焊方法制造复杂的铝结构是最理想的方法。共晶铝硅钎料因具有良好的润湿性、流动性、钎焊接头的抗腐蚀性和可加工性，是铝合金钎焊中应用最广的一种铝钎料[1]。但它也具有严重缺点：熔点较高（液相线温度为577℃），钎焊温度均在600℃以上，所以钎焊温度非常接近于合金的固相线温度，易使母材发生晶粒长大、溶蚀等现象。目前，美国、日本、欧洲等研究机构对铝合金用低温铝基钎料进行了大量的研究。日本的茅本隆司、恩泽忠男[2]等人研究发现锗、铟、镱和铜均可作为铝硅钎料的添加剂，降低钎料的熔点，但锗、铟、镱的加入会使钎料脆性和耐腐蚀性均遭到恶化，且价格昂贵，难以应用于实际生产；铜元素的加入量多时也会使钎料变脆及钎焊时出现对母材的溶蚀，很难得到性能优良的钎焊接头。为此，所研制的新钎料既要具有较低的熔点，又要保持良好的机械性能。 本文通过分析既能降低铝熔点又能与铝形成共晶合金的元素特性，选择合适的能降低铝熔点的元素，对成分进行优化试验，同时考虑钎料的流动性和组织特性，在钎料中加入适量提高钎料流动性和细化组织的微量元素，经过试验确定铜、铋及微量元素为添加剂，配制新钎料，对新钎料进行熔点、润湿性、流动性、金相组织以及接头剪切强度、环境试验。 2 钎料的配制 为了降低钎料的熔点，必须寻找能降低铝熔点的元素，能与铝形成共晶的合金见表1。 表1 共晶元素及共晶温度 合金元素 Al-11.5Si Al-72Ag Al-32.7Cu Al-51.6Ge Al-94Zn 共晶温度/℃577 567 548 420 381 由表1可知Al-72Ag的共晶温度567℃，与铝硅共晶温度差不多，并且这种合金很脆，抗腐蚀性也不高，不宜作钎料；Al-32.7Cu，熔点548℃，此合金因含铜量高，脆性大；Al-Ge、Al-Zn共晶温度仅400℃左右，对降低钎料的温度作用极佳，但Ge是贵重元素，价高并且极脆，而Zn极易挥发，不易用于真空钎焊[3]。 分析能与铝形成共晶的合金特点，二元合金的熔点不能满足要求，必须加入第三种元素。在Al-Si-Ag 三元合金中有一共晶成分，其熔点为563℃，它与Al-Ag共晶熔点相差不大，无实用价值。 在三元合金中，只有Al-Si-Cu合金最有希望， 收稿日期：2005-09-26
铝合金型材规格
您知道铝型材有哪些种类吗？铝型材按用途分类，大体可以分为门窗的建筑用门窗铝型材、CPU散热器的专用散热器铝型材、铝合金货架铝型3类。按合金成分可以分为阳极氧化铝材、电泳涂装铝材、粉末喷涂铝材等5大类。铝型材的规格以及牌号您了解吗？铝材品牌哪个好？下面小编就详细为您介绍。 铝型材就是指铝棒通过热熔、挤压，从而得到不同截面形状的铝材料，它是现代各行各业中应用相当广泛的一类金属原材料，目前铝型材市场中的产品也是有种类之分的，一般不同的分类方式其所得到的型材类别是不同的，并且不同型材类别其加工方式以及应用领域也是有所差别的。 一、铝型材按用途分类，大体可以分为如下几大类： 1、门窗的建筑用门窗铝型材；
2、CPU散热器的专用散热器铝型材； 3、铝合金货架铝型。 二、按合金成分可以分为： 1、阳极氧化铝材； 2、电泳涂装铝材； 3、粉末喷涂铝材； 4、木纹转印铝材； 5、刨光铝材。 不同类别的铝型材其特征以及应用领域是各不相同的，建议你最好在明白铝型材的特征以及应用领域之后再进行比照购买吧！ 根据铝板含有的金属元素不同，铝板大概可以分为9个大类，也就是可以分
9个系列，,下面逐步大概介绍一下。 1、1000系列代表 1050 1060 1070 1000系列铝板又被称为纯铝板,在所有系列中1000系列属于含铝量最多的一个系列。纯度可以达到99.00%以上。 2、2000系列铝板代表2A16(LY16)2A12(LY12) 2A06(LY6)2000系列铝板的特点是硬度较高,其中以铜元素含量最高,大概在3-5%左右。2000系列铝板属于航空铝材,在常规工业中不常应用。 3、3000系列铝板代表3003 3003 3A21为主。又可以称为防锈铝板我国3000系列铝板生产工艺较为优秀。3000系列铝板是由锰元素为主要成分。含量在1.0-1.5之间。 4、4000系列铝板代表为4A01 4000系列的铝板属于含硅量较高的系列。通常硅含量在4.5-6.0%之间。属建筑用材料，机械零件，锻造用材，焊接材料；低熔点，耐蚀性好。产品描述：具有耐热、耐磨的特性。
铝合金型号的特性
1×××系铝及铝合金 标准：GB/T3190-1996 特性及适用范围： 1XXX系列为纯铝中添加少量铜元素形成，具有极佳的成形加工特性、高耐腐蚀性、良好 的焊接性和导电性.1XXX系列铝合金广泛应用于对强度要求不高的产品,如化工仪器、薄 板加工件、深拉或旋压凹形器皿、焊接零件、热交换器、钟表面及盘面、铭牌、厨具、装饰品、反光器具等。 1XXX纯铝应用较为广泛的牌号：1050、1060、1070、1100等。 2×××系列铝铜合金 标准：GB/T3190-1996 特性及适用范围： 2XXX系列为铝－铜－镁系中的典型硬铝合金，其成份比较合理，综合性能较好。很多国 家都生产这个合金，是硬铝中用量最大的。 该合金的特点是：强度高，有一定的耐热性，可用作150°C以下的工作零件。温度高于125°C，2XXX系列合金的强度比7075合金的还高。热状态、退火和新淬火状态下成形 性能都比较好，热处理强化效果显著，但热处理工艺要求严格。抗蚀性较差，但用纯铝包覆可以得到有效保护；焊接时易产生裂纹，但采用特殊工艺可以焊接，也可以铆接。广 泛用于飞机结构、铆钉、卡车轮。 2XXX系铝铜合金用途 由于有高强度和好疲劳强度，被广泛应用在航空器结构上，尤其是机翼与机身结构 下的受到张力的地方。 2XXX系列硬铝应用较为广泛的牌号：2024(2A12)、L Y12、L Y11、2A11、2A14（LD10）、2017、2A17等。 6×××系铝硅合金 标准：GB/T3190-1996 特性及适用范围： 6XXX系列属热处理可强化合金，具有良好的可成型性、可焊接性、可机加工性和，同时 具有中等强度，在退火后仍能维持较好的操作性. 6XXX系列铝合金的主要合金元素是镁与硅AlMgSi1Cu，并形成Mg2Si相。若含有一定量的 锰与铬，可以中和铁的坏作用；有时还添加少量的铜或锌，以提高合金的强度，而又不 使其抗蚀性有明显降低；导电材料中还有少量的铜，以抵销钛及铁对导电性的不良影响；锆或钛能细化晶粒与控制再结晶组织；为了改善可切削性能，可加入铅与铋。在Mg2Si固溶于铝中，使合金有人工时效硬化功能。 6061-T651是6XXX系列合金中主要合金,是经热处理预拉伸工艺生产的高品质铝合金产品，其强度虽不能与2XXX系或7XXX系相比，但其镁、硅合金特性多，具有加工性能极佳、优 良的焊接特点及电镀性、良好的抗腐蚀性、韧性高及加工后不变形、材料致密无缺陷及 易于抛光、上色膜容易、氧化效果极佳等优良特点。 6XXX铝硅合金应用较为广泛的牌号：6082、6063（LD31）、6061（LD30）、6A02等。
铝合金铸棒缺陷的产生原因(Causes of defects in Aluminum Alloy Casting Bars)
铝合金铸棒缺陷的产生原因（Causes of defects in Aluminum Alloy Casting Bars） Classification of defects in aluminium and aluminium alloy ingots Name, fatal defect, serious defect, general defect, minor defect The chemical composition does not agree with * Tissue burn * Slag inclusion * * Porosity and porosity * * * Crack * Size discrepancy * * * Metal compound * Laminated * Bright grain * Coarse grains * * Name
Leukoplakia * Bending * White dot * 1. the chemical composition does not agree with each other Where the range of chemical composition of aluminum and aluminum alloy exceeds the national standard (GB/T3190-1996) provides that impurities higher than the ceiling, and affect the final performance of substandard products, are called chemical composition does not match, is an absolute waste. Causes 1- the chemical composition of the ingot in the factory does not meet the technical requirements or has no technical qualification certificate. The estimated percentage of waste and mixture weight in 2- blending is inaccurate. The 3- ingredient accurately matches the alloying elements of the alloy. The composition of 4- intermediate alloy is not qualified or fluctuates greatly.
