铝合金型材
1. 挤压模具常识 1.1 模具的分类 平模 半空心模 空心分流模 2. 型材断面设计应注意的问题 2.1 合理的挤压比λ2 λ2 =S 挤压筒 / S 型材 20≤挤压比≤50 2.2 型材壁厚合理 2.3 避免型材壁厚急剧变化或用圆角过渡 2.4 槽形型材长宽比要合理 2.5 C 形开口型材要注意开口尺寸与闭合尺寸的比例合理 2.6 避免大尺寸平板结构（必要时增加加强筋）
铝合金型材
一、铝合金型材的生产 铝合金棒的铸造 铝合金型材的挤压 铝合金型材挤出后的加工与处理 铝合金型材的时效 1. 铝合金棒的铸造 合金成分：铝 + 合金元素 铸造过程：铝锭加热熔化，加入规定的合金元素（对于建筑用铝合金主要加入镁和硅） ，然后通过铸造机铸 出铝棒。 2. 铝合金型材的挤压 2.1 铝合金棒的切割与加热： 先切割后加热（铝棒锯 + 铝棒加热炉） 先加热后切割（中频加热 + 铝棒热剪切机） 2.2 铝合金型材的挤压 将加热后的铝合金棒送入挤压机进行挤压 挤压过程是铝合金型材生产过程中最重要的一道工序 铝合金棒经过挤压便形成各种所需的型材断面 3. 铝合金型材挤出后的加工与处理 3.1 出料及淬火：从挤压机出口处挤出的型材在出料淬火台上进行快速强制冷却。 风冷 水雾冷却 水槽冷却 3.2 铝合金型材挤出后的加工与处理 牵引机或牵引台将型材引出 达到所需长度由热切锯切断（一般 20～30m） 由移动冷床将型材移至校直机进行校直 校直后的型材用定尺锯切割成所需长度 将定尺型材装入转运架内转入时效工序 4. 铝合金型材的人工时效 人工时效：人工时效能够显著提高铝合金型材的机械性能，特别是硬度。铝合金型材通常在时效炉内加热到特定温 度，保温 4～8 小时，使合金元素稳定后，出炉自然冷却。 二、铝合金型材的表面处理 1. 阳极氧化：在硫酸溶液内，将铝型材接通在直流电源的阳极，通过氧化还原反应，在铝合金型材表面生成一 层Al2O3，然后进行封孔处理，使氧化膜极为质密，从而起到防腐、耐磨及装饰作用。 2. 电解着色：在阳极氧化过程中在氧化槽的电解液中加入着色剂，使铝型材氧化膜呈现特殊颜色。 3. 化学着色：通过铝和其它的化学物质进行化学反应得到的各种不同颜色的型材表面。 4. 电泳涂漆：在阳极氧化型材的基础上，于电泳槽内通过离子吸附作用，将型材表面均匀地附着水溶性油漆的 表面处理方式。 5. 粉末喷涂：铝合金型材经表面预处理形成化学转化膜后，利用离子吸附作用喷涂一层热固性饱和聚酯粉末， 再经过加热固化的表面处理方法。 6. 氟碳漆喷涂：铝合金型材经表面预处理形成化学转化膜后，利用离子吸附作用喷涂一层聚偏二氟乙烯漆，再 经过加热固化的表面处理方法。 三、铝型材断面设计 挤压模具常识 型材断面设计应注意的问题
铝合金型材室温力学性能 拉伸试验 合金 牌号 合金 状态 壁厚 抗拉强度 MPa 规定非比例伸长应力 MPa 伸长率％ 硬度试验 试样厚度 mm 维氏硬度 HV 韦氏硬度 HW
不小于 T5 6063 T6 T5 6063A T6 ≤10 230 190 5 铝合金化学成分 其它杂质 牌号 Si Mg Fe Cu Mn Zn Cr Ti 单个 6063 6063A 0.2-0.6 0.3-0.6 0.45-0.9 0.6-0.9 <0.35 0.1 5-0.35 <0.1 <0.1 <0.1 <0.15 <0.1 <0.15 <0.1 <0.05 <0.1 <0.1 <0.05 <0.05 合计 <0.15 <0.15 余量 余量 Al 所有 ≤10 205 200 180 160 8 5 0.8 65 10 所有 160 110 8 0.8 58 8
铝合金建筑型材标准
铝合金建筑型材标准铝合金建筑型材是现代建筑中常用的一种材料，它具有重量轻、强度高、耐腐蚀等优点，因此在建筑行业中得到了广泛应用。
为了保证铝合金建筑型材的质量和安全性能，制定了一系列的标准，以规范其生产和使用。
本文将围绕铝合金建筑型材标准展开讨论，包括标准的制定背景、内容要点、标准的意义和应用等方面。
首先，铝合金建筑型材标准的制定背景是为了提高建筑材料的质量和安全性能。
随着建筑行业的不断发展，人们对建筑材料的要求也越来越高，特别是在安全性能方面。
铝合金建筑型材作为建筑中重要的材料之一，其质量和安全性能直接关系到建筑的安全和稳定。
因此，制定铝合金建筑型材标准成为了当务之急。
其次，铝合金建筑型材标准的内容主要包括材料的化学成分、力学性能、外观质量、尺寸偏差、表面处理、包装、运输和储存等方面。
这些内容的制定旨在规范铝合金建筑型材的生产和使用，确保其质量和安全性能达到国家标准要求。
同时，这些内容也为铝合金建筑型材的生产企业和使用单位提供了具体的操作指南，有利于提高生产效率和使用效果。
标准的制定对于铝合金建筑型材具有重要的意义。
首先，标准的制定可以提高铝合金建筑型材的质量和安全性能，保障建筑的安全和稳定。
其次，标准的制定有利于规范建筑材料市场秩序，防止一些不合格产品的流入，保护消费者的合法权益。
最后，标准的制定可以促进铝合金建筑型材行业的健康发展，推动行业技术的进步和创新。
在实际应用中，铝合金建筑型材标准需要得到广泛的应用和执行。
生产企业应严格按照标准要求进行生产，确保产品质量符合标准要求。
使用单位在选用铝合金建筑型材时，也应注意选择符合国家标准的产品，避免使用一些质量不合格的产品，影响建筑的使用效果和安全性能。
综上所述，铝合金建筑型材标准的制定对于提高建筑材料的质量和安全性能具有重要意义。
在实际应用中，需要各方共同努力，严格执行标准要求，确保铝合金建筑型材的质量和安全性能达到国家标准要求，为建筑行业的发展做出贡献。
铝合金型材分类
铝合金型材分类
铝合金型材是一种常用于建筑、工业和航空等领域的材料，其优点包括轻质、高强度、耐腐蚀和易加工等特点。
根据不同的分类标准，铝合金型材可以分为多种类型。
1. 按形状分类
铝合金型材按照其截面形状的不同可以分为多种类型，包括角形、圆形、梯形、方形、六角形、椭圆形等。
其不同的形状适用于不同的场合，例如角形和方形型材适用于建筑中的框架结构，圆形型材适用于制造机械和设备等。
2. 按用途分类
铝合金型材可以按照其用途的不同进行分类，例如建筑用型材、工业用型材、航空用型材等。
其中建筑用型材主要用于建筑的门窗、幕墙、天花板等部分，工业用型材适用于制造机械和设备，航空用型材则具有轻质、高强度等特点，适用于航空航天领域的生产。
3. 按合金成分分类
铝合金型材按照其合金成分的不同也可以进行分类。
常见的合金成分包括6061、6063、7005等。
其中6061和6063型材具有良好的耐腐蚀性和可加工性，用于建筑和工业领域；7005型材则具有高强度和刚性，适用于制造运动器材等产品。
4. 按表面处理分类
铝合金型材按照其表面处理方式的不同也可以进行分类。
常见的表面处理方式包括阳极氧化、电泳涂装、喷涂等。
阳极氧化处理可以提高铝合金型材的耐腐蚀性和硬度，电泳涂装和喷涂则可以提高铝合金型材的美观度和防腐性。
铝合金型材具有广泛的应用领域和多种分类方式。
在使用铝合金型材时，需要根据具体的要求选择合适的型材类型，以达到最佳的使用效果。
铝型材国标和欧标
铝型材国标和欧标摘要：一、铝型材的起源与分类二、欧标铝合金型材与国标铝合金型材的区别1.数量上的区别2.外形上的区别3.使用的铝型材配件上的区别4.颜色上的区别三、如何区分欧标铝合金型材和国标铝合金型材四、结论：国标相对欧标更实用正文：铝型材在我国已经被广泛应用于建筑、机械设备等行业，其轻便、耐用的特点深受用户喜爱。
然而，市场上的铝型材欧标和国标却让消费者犯起了选择困难症。
那么，它们之间究竟有什么区别呢？首先，我们来了解一下铝型材的起源与分类。
铝型材起源于德国，因此欧标铝合金型材又被称为德标铝型材。
而国标铝型材则是在欧标铝型材传入我国之后产生的。
由于它们产生的地域和时间不同，因此它们在数量、外形、使用的铝型材配件以及颜色上都有所区别。
其次，我们来看看欧标铝合金型材与国标铝合金型材的具体区别。
在数量上，欧标铝合金型材要比国标铝合金型材数量要多。
在外形上，欧标铝合金型材的槽是T 型槽，截面是直角；而国标铝合金型材的槽是四方槽，截面边角带圆弧。
这使得它们在使用的铝型材配件上也有所不同，国标铝合金型材使用的配件要比欧标铝合金型材使用的配件在数量上要少。
比如国标铝合金型材使用的四方螺母，而欧标铝合金型材可以使用T 型螺母，法兰螺母等等。
此外，黑色铝合金型材只有欧标铝合金有，国标铝合金型材是没有的。
那么，如何区分欧标铝合金型材和国标铝合金型材呢？首先，我们可以通过外形来区分。
欧标铝合金型材的槽是T 型槽，截面是直角；而国标铝合金型材的槽是四方槽，截面边角带圆弧。
其次，我们可以通过使用的铝型材配件来区分。
国标铝合金型材使用的是四方螺母，而欧标铝合金型材使用的是T 型螺母，法兰螺母等等。
最后，我们还可以通过颜色来区分。
黑色铝合金型材只有欧标铝合金有，国标铝合金型材是没有的。
综上所述，虽然欧标铝合金型材和国标铝合金型材在数量、外形、使用的铝型材配件以及颜色上都有所区别，但是从实用的角度来看，国标相对欧标更实用。
铝合金门窗型材基本知识
C：
C类是指有密集建筑群的城市市区
D：
D类是指有密集建筑群且房屋较高的城市市区
2022/8/25
11
3.1 抗风压性能
3.1.2 铝合金门窗主要受力杆件在风荷载标准值作用下产生的最大
挠度应符合下列公式规定，并应同时满足绝对挠度值不大于
20mm；
门窗镶嵌单层玻璃、夹层玻璃时：
u≤l/100
门窗镶嵌中空玻璃时：
u≤l/150
式中：u---在荷载标准值作用下杆
件弯曲挠度值（mm）
l---杆件的跨度（mm），
悬臂杆件可取悬臂长度
的2倍。
2022/8/25
12
3.1 抗风压性能
3.1.3 抗风压性能改良方案 （1）型材优化设计
在满足国家标准前提下， 型材壁厚局部增大，加 强节点的薄弱环节。
2022/8/25
13
风荷载设计值计算： W(N/m2)=1.4*Wk
2022/8/25
10
3.1 抗风压性能
举例说明：工程所在地：广州市 外窗标高：30m 广州市地面粗糙度：C 类
βgz：1.90（按外窗标高根据《建筑结构荷载规范》表8.6.1选用） μs：1 （按竖直门窗取值） μz：0.88（按外窗标高根据《建筑结构荷载规范》表7.2.1选用） Wo：0.5 （基本风压的选用参见《建筑结构荷载规范》附表E.5）
2022/8/25
19
3.2 气密性能
密封不完整的案例：
2022/8/25
20
3.2 气密性能
3.2.2 气密性能改良方案 （3）针对特殊气候条件所设计的第三道密封，阻止风沙的进入
2022/8/25
21
3. 铝合金门窗的性能指标：

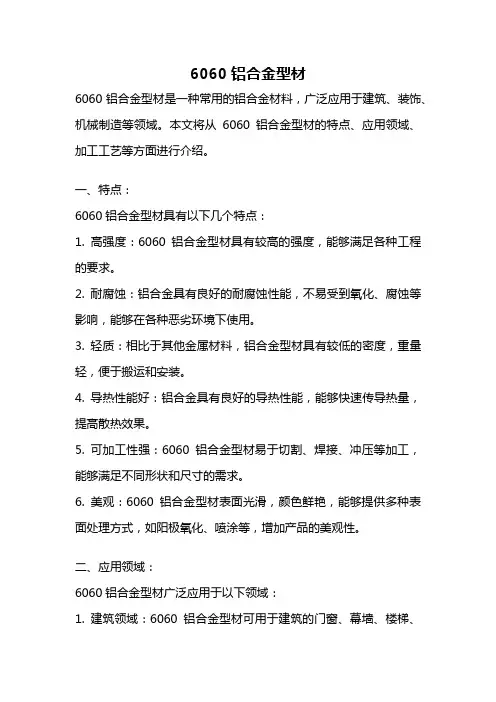

6060铝合金型材
6060铝合金型材6060铝合金型材是一种常用的铝合金材料，广泛应用于建筑、装饰、机械制造等领域。
本文将从6060铝合金型材的特点、应用领域、加工工艺等方面进行介绍。
一、特点：6060铝合金型材具有以下几个特点：1. 高强度：6060铝合金型材具有较高的强度，能够满足各种工程的要求。
2. 耐腐蚀：铝合金具有良好的耐腐蚀性能，不易受到氧化、腐蚀等影响，能够在各种恶劣环境下使用。
3. 轻质：相比于其他金属材料，铝合金型材具有较低的密度，重量轻，便于搬运和安装。
4. 导热性能好：铝合金具有良好的导热性能，能够快速传导热量，提高散热效果。
5. 可加工性强：6060铝合金型材易于切割、焊接、冲压等加工，能够满足不同形状和尺寸的需求。
6. 美观：6060铝合金型材表面光滑，颜色鲜艳，能够提供多种表面处理方式，如阳极氧化、喷涂等，增加产品的美观性。
二、应用领域：6060铝合金型材广泛应用于以下领域：1. 建筑领域：6060铝合金型材可用于建筑的门窗、幕墙、楼梯、阳台等部位，具有良好的结构强度和耐久性。
2. 装饰领域：铝合金型材可用于室内装饰材料、家具制品等，具有轻质、美观、防腐蚀等特点。
3. 交通领域：6060铝合金型材可用于汽车、火车、地铁等交通工具的车身、车窗、座椅等部位，具有重量轻、导热性好等特点。
4. 机械制造：铝合金型材可用于制造机械设备的零部件，如飞机零件、船舶零件等，具有高强度、耐腐蚀等特点。
5. 其他领域：6060铝合金型材还可用于太阳能、电子产品、家电等领域。
三、加工工艺：6060铝合金型材的加工工艺主要包括以下几个步骤：1. 原料准备：选用符合要求的6060铝合金板材作为原材料，根据产品要求进行切割。
2. 表面处理：对铝合金型材进行表面处理，常见的有阳极氧化、喷涂等方式，以增加产品的美观性和耐腐蚀性。
3. 加工成型：根据产品的设计要求，通过切割、冲压、折弯、焊接等工艺将铝合金板材加工成型。
铝合金型材分类
铝合金型材分类铝合金型材是一种广泛应用于建筑、交通、电子等领域的材料。
铝合金型材按照其形状和用途可以分为多种类型，下面将详细介绍各种类型的铝合金型材。
1. 实心型材实心型材是指断面为实心的铝合金型材，常见的有圆形、方形、六角形等。
实心型材具有较高的强度和刚度，适用于承受较大载荷或需要较高精度要求的场合，如机器零件、精密仪器等。
2. 中空型材中空型材是指断面为空心的铝合金型材，常见的有方管、圆管、梯形管等。
中空型材具有轻质、刚性好、耐腐蚀等特点，广泛应用于建筑幕墙、轻量化车身结构等领域。
3. 角形型材角形型材是指断面呈直角或斜角的铝合金型材，常见的有L型、T型、U型等。
角形型材具有连接件作用，在机械制造和建筑中常作为连接4. 框架型材框架型材是指断面呈矩形或正方形的铝合金型材，常见的有门窗框架、展览展示框架等。
框架型材具有轻质、强度高、美观等特点，广泛应用于建筑和展示领域。
5. 梯形型材梯形型材是指断面呈梯形的铝合金型材，常见的有T型和I型。
梯形型材具有轻质、刚性好、耐腐蚀等特点，广泛应用于建筑幕墙、车身结构等领域。
6. 圆棒圆棒是指断面为圆形的铝合金材料，通常用于制作零件和连接件。
7. 铝板铝板是指厚度在0.2mm以上的铝合金板材，通常用于建筑幕墙、电子产品外壳等领域。
铝箔是指厚度在0.01mm以下的铝合金薄片，通常用于包装食品、药品等。
以上就是常见的铝合金型材分类。
不同类型的铝合金型材具有不同的特点和应用场景，在选择时需要根据具体情况进行选择。
铝合金型材具有轻质、强度高、耐腐蚀等特点，因此在建筑、交通、电子等领域得到了广泛应用。
铝合金型材规格
铝合金的规格有很多，比如5系和6系铝合金型材就有不下10种规格，如果要细数的话，应该有好几十种，如果说大家不是很清楚，下面就来给大家简单介绍一下。
铝合金型材规格一般主要有40、45、50、55、60、65、70、80、90、100mm 等系列规格，其中铝合金型材规格系列较小，铝合金门用的尺寸系列就偏大。
而且一般铝合金型材规格分为，截面形状、壁厚尺寸、长度尺寸等这些因素。
5系列：5A01 5A02 5A03 5A05 5A06 5B06 5A12 5A30 5A33 5A415A42 5A66 5005 5019 5050 5251 5052 5154 5154A 5454 5154A 5754 5056 5356 54565082 5182 5086。
6系列：6A02 6B02 6A51 6101 6101A 6005 6005A 6351 6060 60616063 6063A 6070 6181 6082
7系列：7A01 7A03 7A04 7A05 7A09 7A10 7A15 7A19 7A31 7A337A52 7003 7005 7020 7022 7050 7075 7475 8A06 8011 8090
铝型材可以按照客户的实际图纸加工的。
根据铝型材挤压后的加工工艺，基本上可以分为氧化、电泳、静电粉末喷涂、氟碳喷涂这几种，也就是说涂装方法不同。
以上就是铝型材的规格介绍了。
很多人在问铝型材的价格怎么样，价格会随着市场变化而变化，建议大家在购买之前先咨询一下厂家。
铝合金型材分类
铝合金型材分类
铝合金型材是一种常见的建筑材料，具有轻质、耐腐蚀、易加工等优点，被广泛应用于建筑、交通运输、电子等领域。
根据其不同的用途和特性，铝合金型材可以分为多种类型，下面将对几种常见的铝合金型材进行分类介绍。
一、建筑型材
建筑型材是铝合金型材中使用最广泛的一种类型，主要用于建筑结构的支撑和装饰。
常见的建筑型材包括铝合金门窗框、铝合金阳光房、铝合金幕墙等。
这些型材通常具有良好的耐候性和装饰性，能够满足建筑外观美观和结构稳固的要求。
二、工业型材
工业型材主要用于机械设备、运输工具等领域，具有高强度、耐磨损等特点。
常见的工业型材包括铝合金管材、铝合金棒材、铝合金板材等。
这些型材通常需要经过精密加工，以满足不同工业领域的需求。
三、电子型材
电子型材是铝合金型材中的一种特殊类型，主要用于电子产品的外壳、散热器等部件。
由于铝合金具有良好的导热性能和电磁屏蔽性能，因此被广泛应用于电子领域。
常见的电子型材包括铝合金壳体、铝合金散热片等。
四、交通运输型材
交通运输型材主要用于汽车、船舶等交通工具的制造，具有轻质、高强度等特点。
常见的交通运输型材包括铝合金车身、铝合金船体等。
这些型材不仅能够减轻交通工具的重量，提高燃油效率，还能提高交通工具的安全性和舒适性。
总的来说，铝合金型材具有多种类型，适用于不同的领域和用途。
通过对铝合金型材的分类和介绍，可以更好地了解其特性和应用范围，为相关行业的工作者提供参考和借鉴。
希望未来铝合金型材能够在更多领域得到应用，为人类的生活和工作带来更多便利和创新。
铝合金型材 配件种类
铝合金型材配件种类铝合金型材配件种类铝合金型材是一种常用的建筑材料，具有轻质、耐腐蚀、高强度等优点，广泛应用于建筑、制造和交通等领域。
在使用铝合金型材时，常常需要配套使用一些配件，以便实现更好的功能和效果。
下面将介绍几种常见的铝合金型材配件种类。
1. 连接件连接件是用于连接铝合金型材的重要配件，可以将不同的型材连接在一起，形成各种结构。
常见的连接件有角码、角连接件、T型连接件等。
这些连接件通常由铝合金或钢材制成，具有较高的强度和稳定性。
2. 固定件固定件是用于固定铝合金型材的配件，常用于连接型材与其他物体或结构。
常见的固定件有螺栓、螺母、垫圈等。
这些固定件通常由不锈钢或碳钢制成，具有较好的耐腐蚀性和机械性能。
3. 密封件密封件是用于密封铝合金型材连接处的配件，可以防止水、气体等进入或泄漏。
常见的密封件有橡胶密封条、硅胶密封条等。
这些密封件具有良好的弹性和耐老化性能，能够有效保护连接处的密封性能。
4. 弯曲件弯曲件是用于铝合金型材弯曲成不同形状的配件，常用于制作弧形、圆形等特殊结构。
常见的弯曲件有弯头、弯管等。
这些弯曲件通常由铝合金制成，具有较好的可塑性和强度。
5. 表面处理件表面处理件是用于改善铝合金型材表面性能的配件，可以增加型材的耐腐蚀性、耐磨性和美观性。
常见的表面处理件有阳极氧化件、喷涂件等。
这些处理件通常由氧化铝或涂料制成，能够有效提高铝合金型材的使用寿命和外观质量。
6. 接头件接头件是用于连接铝合金型材与其他材料的配件，常用于连接型材与玻璃、木材等。
常见的接头件有角接头、玻璃接头等。
这些接头件通常由铝合金或不锈钢制成，具有较好的连接性能和可靠性。
7. 手柄件手柄件是用于方便搬运和操作铝合金型材的配件，常用于门窗、柜子等。
常见的手柄件有门把手、拉手等。
这些手柄件通常由铝合金或塑料制成，具有良好的手感和耐用性。
8. 支撑件支撑件是用于支撑铝合金型材的配件，常用于支撑屋顶、墙体等结构。
常见的支撑件有支撑柱、支撑角等。
铝合金型材 种类
一、按表面处理区分
1、阳极氧化处理铝合金型材：一般有银白、古铜、黑色、香槟色、仿钢色等表面颜色的型材。
2、电泳涂装铝合金型材：一般有银白、古铜、钛金、磨砂电泳等几种。
3、粉末喷涂处理铝合金型材：这种表面处理的型材颜色丰富，色彩多样。
因为加工时是通过静电吸附作用在型材表面喷上粉末涂层，所以它的耐候性较好。
4、氟碳喷涂处理铝合金：这个系列的表面处理型材和粉末喷涂一样，都是采用静电作用，色彩都是丰富多选的。
和前者不同的是，氟碳喷涂是喷涂的聚偏二氟乙烯漆，耐腐蚀、抗污染，且颜色较持久。
(铝合金表面处理)
二、按型材结构截面区分
1、普通截面型材：行业内通用的截面大小型材。
2、复合型材：如使用在建筑中的铝木复合型材、木铝复合型材、木塑复合型材等。
3、隔热节能型材：这种型材又叫注胶隔热节能型材，其原理是将铝合金型材分成两个部分，之间用聚氨酯进行连接，可以阻断温度通过型材进行传递，达到隔热的作用。
（铝合金型材用途）
三、按功能用途区分
1、建筑幕墙铝合金型材：用于建筑外墙、幕墙。
一般有支撑结构和面板两部分组成。
多用于建筑外围的装饰。
2、工业用铝合金型材：多用于各种工业自动化行业，作为各种设备框架、支架。
3、交通运输用铝合金：多用于一些交通工具、车辆船舶的机体制造。
