搅拌桩抽芯检测方案
编号：NHWB-
搅拌桩抽芯检测方案 编制：
审核：
审批：
目 录 1. 适用范围 ................................................................................................................................... - 1 - 2. 检测依据 ................................................................................................................................... - 1 - 3、工程概况 ................................................................................................................................... - 1 - 4. 试验前的准备工作 ................................................................................................................... - 1 - 5. 仪器设备 ................................................................................................................................... - 1 - 6. 检测步骤和方法 ....................................................................................................................... - 3 - 7. 异常情况处理 ........................................................................................................................... - 4 - 8. 数据处理和结果判断 ............................................................................................................... - 4 - 9. 本试验记录格式见： ............................................................................................................... - 4 -
水泥搅拌桩抽芯检测方案
- 1 - 1. 适用范围 本检测实施细则适用佛山市南海区新公交系统试验段五标段项目部水泥搅拌桩的钻芯检测，检测90天钻芯抗压标准值不小于1.2MPa，目前进行28天快测，一般要求28天抗压标准值不小于1.0MPa。 2. 检测依据 2.1 《建筑地基基础检测规范》（DBJ15-60-2008）； 2.2 《建筑基桩检测技术规范》（JGJ 106－2003）； 2.3 《建筑桩基技术规范》（JGJ 94－2008）； 2.4 《公路桥涵施工技术规范》（JTJ/TF50-2011）； 2.5 《岩土工程勘察规范》（GB50021-2001）。 2.6 佛山市南海新型公共交通系统试验段5标水泥搅拌桩试桩方案。 2.7 相关图纸检测要求。 3、工程概况
本工程位于佛山市南海区，工程的试车线与出入段为直径0.5米的水泥土搅拌桩软地基加固，要求单桩承载力不于75KN，数量约8200根，抽检数量0.2%，场地路面软地基固要求单桩承载力不于65KN，数量约5350根，抽检数量0.2%，现场取不同部位的桩共16根，以上两种搅拌桩均做静载和抽芯试验。 4. 试验前的准备工作 4.l 了解试验现场情况：包括检测桩的位置、道路、场地平整、水、电源及障碍物。 4.2 应按规范规定收集必要的资料并记录于《桩基钻芯检测见证签认表》，主要包括： 4.2.1 检测桩的平面位置、桩号； 4.2.2 设计、施工、监理、监督单位； 4.2.3 检测桩的设计施工资料（桩型、桩径、桩长、设计承载力）； 4.2.4 检测桩场地的工程地质资料。 4.3 对于仲裁检测或重大检测项目，或委托方有要求时，应制定检测方案。 4.4 根据现场检测具体要求，合理配置仪器设备和检测人员，并配置必要的计算工具和有关表格。 5. 仪器设备
水泥搅拌桩抽芯检测方案
- 2 - 5.1 主要仪器设备
5.1.1 XY—1A型钻机。 5.1.2 10l mm单动双管金刚石钻具。 5.2 主要仪器设备的安装 5.2.l 设备安装及钻前准备： 5.2.1.1 钻探设备的安装必须稳固、精心调平，各部固定螺栓要拧紧，传动系统要相应对线，确保施工过程不发生倾斜、移位： 5.2.1.2 钻探设备安装定位后，钻机的立轴中心、天车前缘切点与桩计划开孔中心点必须在同一条铅垂线上； 5.2.1.3 设备安装后，必须进行试运转，在确认正常后方能开钻； 5.2.1.4 应具备冲洗液循环系统，循环系统必须离开钻机塔脚0.5m以上，避免冲洗液冲湿场地而造成钻机倾斜、移位。 5.2.2 开钻时应符合下列规定： 5.2.2.l 初钻时可用硬质合金或针状合金钻头开钻，粗径钻具必须随着孔深的增加而加长，不得使用短粗径钻具连续钻进； 5.2.2.2 桩头不与钻机塔座接触的钻孔，因钻机与桩头距离较大，钻进一米左右后应下入孔口管，下入时应严格测量垂直度，然后稳定牢固，并重新校正钻机立轴中心、天车前缘切点与孔口管中心在同一条垂直线上； 5.2.2.3 正常钻进时必须采用金刚石钻进，粗径钻具的长度必须大于三米。 5.2.3 金刚石钻头、扩孔器与卡簧的配合和使用要求： 5.2.3.1 金刚石钻头与岩芯管之间必须安有扩孔器，用以修正孔壁；扩孔器外径应比钻头外径大 0.3～0.5mm，卡簧内径应比钻头内径小 0.3mm左右； 5.2.3.2 金刚石钻头和扩孔器应按外径先大后小的排列顺序使用，同时考虑钻头内径小的先用，内径大的后用； 5.2.3.3 钻头与扩孔器的胎体有裂痕、内外径磨损超过0.3mm，局部金刚石脱落或钻头有变形时，均不得使用。 5.2.4 金刚石钻进技术参数。 5.2.4.1 钻头压力：钻芯验桩的压力应根据砼芯的强度与胶结好坏而定，胶结好、强度大的钻头压力可大，相反的压力应小；一般正常情况初压力为1.5～2kN，正常压力6～ 9kN；
水泥搅拌桩抽芯检测方案
- 3 - 5.2.4.2 转速：回次初转速不宜高，一般应在100r／mim左右，正常钻进时可以采用
高转速，但砼芯强度低胶结差的应采用低转速； 5.2.4.3 冲洗液量：钻芯验桩一般采用清水钻进，冲洗液量一般按钻头的大小而定，钻头直径在76mm以上时，其冲洗液量为60～120L/min； 5.3 主要仪器设备的操作及注意事项 5.3.1 采用金刚石钻进前，要严格将孔底硬质合金捞取干净并磨灭，然后磨平孔底。 5.3.2 拧卸金刚石钻头与扩孔器时，要用专门的自由钳，并不得使钳子咬住钻头或扩孔器的胎体部位。 5.3.3 提放粗径钻具时，不许让钻头在地下拖拉，下钻时要扶正粗径钻具，不能使金刚石钻头碰在孔口或孔口管上，发生墩钻或跑钻事故时，必须提钻检查钻头，不准盲目钻进。 5.3.4 钻进时要适当控制回次进尺，一般每回次不宜超过1.5m，在预测或钻到胶结较差、断桩、夹层、桩身缩径及桩顶以下1m内、桩底部1m以内及持力层等部位应采用轻压慢转钻进，回次进尺必须控制在0.5～0.8m以内。 5.3.5 当孔内有掉块、砼芯脱落或残留砼芯超过200mm时，不得使用新金刚石钻头扫孔，要用旧的金刚石钻头。但不得下至孔底，应下至距孔底200mm处，采取轻压慢转扫到孔底，待钻进正常后再逐步增加压力和转速至正常范围。 5.3.6 下钻前金刚石钻头不得下至孔底，应下至距孔底200mm处，采取轻压慢转扫到孔底，待钻进正常后逐步增加压力至正常范围。 5.3.7 正常钻进时不得随意提动钻具，以防止砼芯堵塞，发现砼芯堵塞时必须立即提钻，不得继续钻进。 5.3.8 钻进过程中要随时观察冲洗液和泵压的变化，正常泵压为0.5～1.0MPa，发现异常必须查明原因，立即处理。 5.3.9主要仪器设备的操作及注意事项见“XY-1A型油压钻机操作规程”（ D—C03—66—2012）。 6. 检测步骤和方法 6.1 钻芯程序 6.1.1 测量调较好立轴及导向管的垂直度后开孔钻进，在刚开始钻进的12m深度范围内，必须经常反复校对钻芯孔垂直度，以保证立轴、导向管、钻芯孔都在同一直线上，然后才能正常钻进。在钻芯过程中，还须经常测量立轴、导向管、钻芯孔垂直度。
水泥搅拌桩抽芯检测方案
- 4 - 6.1.2 每回次取混凝土芯样必须摆放整齐，立即记录每回次进尺，芯样长度，并对每
回次芯样用红色油漆写好编号。 6.l.3 当进尺接近桩底时，必须注意钻穿桩底的钻进速度，若出现钻尺快进现象，必须立即关水泵起钻，然后用无泵或反循环进行捞渣钻进，以确定沉渣厚度及沉渣组成。 6.1.4 钻持力层时，若为中、微风化岩层，一般用金刚石钻进；若为土层或强风化岩必须用合金钻头钻进，才能取到芯样，同时须作原位标贯试验。 6.1.5 钻芯结束后，应记录钻芯实际桩长，终孔深度。 6.2 数据采集和过程观察 6.2.l 钻芯取样必须认真填写《基桩钻芯检测记录班报表》和《桩基钻芯检测见证签认表》等原始资料。 6.2.2 回次岩芯（砼芯）必须按顺序排列装箱编号、并由技术人员及时描述归档，拍彩色照片，岩芯（砼芯）要妥善保管，无关人员不得乱动或拿走岩芯（砼芯）。 6.2.3 砼芯抗压强度试验样品的选定：一般应在桩的上、中、下三孔段各取一组有代表性的砼芯，送交试验室进行抗压强度试验，样品长度必须大于砼芯直径一倍以上。若桩身混凝土存在缺陷，则取样时应避开，对于缺陷另做处理。 7. 异常情况处理 7.1 当钻芯过程中出现钻芯孔未钻穿桩底而偏出桩身外时，须与委托方协商是否委托第三方对钻芯孔进行测斜工作，按规定钻芯孔垂直度允许偏差为0.5％，若钻芯孔垂直度超出规定要求，须重新钻孔钻芯；若钻芯孔垂直度符合规定要求，则与乙方协商是否加钻孔。 8. 数据处理和结果判断 8.1桩的完整性描述和判定执行：《建筑地基基础检测规范》（DBJ 15-60-2008）； 8.2砼芯样强度评价执行：《建筑基桩检测技术规范》（JGJ 106－2003）； 8.3桩底沉渣判定执行：《建筑桩基技术规范》（JGJ 94－2008）、 《公路桥涵施工技术规范》（JTJ /TF50-2011）； 8.4桩端持力层的描述及评价执行：《岩石工程勘察规范》（GB 50021-2001）及《建筑地基基础检测规范》（DBJ 15-60-2008）。 9. 本试验记录格式见： D—C01—134(1)—2012《基桩钻芯取样记录班报表》 D—C01—134(2)—2012《基桩芯样抗压强度试验记录》

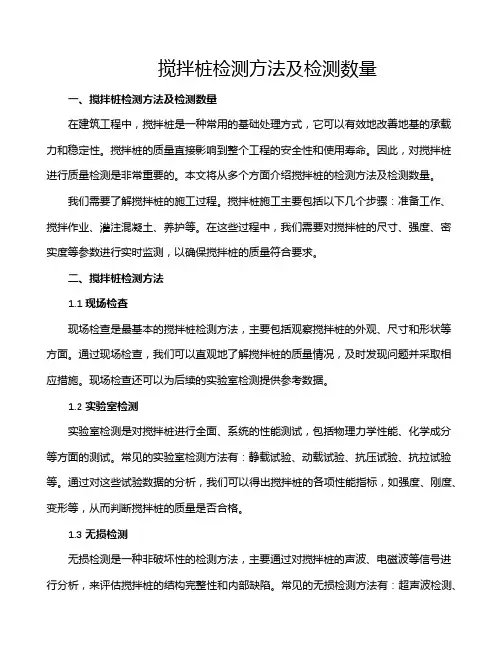

搅拌桩检测方法及检测数量
搅拌桩检测方法及检测数量一、搅拌桩检测方法及检测数量在建筑工程中，搅拌桩是一种常用的基础处理方式，它可以有效地改善地基的承载力和稳定性。
搅拌桩的质量直接影响到整个工程的安全性和使用寿命。
因此，对搅拌桩进行质量检测是非常重要的。
本文将从多个方面介绍搅拌桩的检测方法及检测数量。
我们需要了解搅拌桩的施工过程。
搅拌桩施工主要包括以下几个步骤：准备工作、搅拌作业、灌注混凝土、养护等。
在这些过程中，我们需要对搅拌桩的尺寸、强度、密实度等参数进行实时监测，以确保搅拌桩的质量符合要求。
二、搅拌桩检测方法1.1 现场检查现场检查是最基本的搅拌桩检测方法，主要包括观察搅拌桩的外观、尺寸和形状等方面。
通过现场检查，我们可以直观地了解搅拌桩的质量情况，及时发现问题并采取相应措施。
现场检查还可以为后续的实验室检测提供参考数据。
1.2 实验室检测实验室检测是对搅拌桩进行全面、系统的性能测试，包括物理力学性能、化学成分等方面的测试。
常见的实验室检测方法有：静载试验、动载试验、抗压试验、抗拉试验等。
通过对这些试验数据的分析，我们可以得出搅拌桩的各项性能指标，如强度、刚度、变形等，从而判断搅拌桩的质量是否合格。
1.3 无损检测无损检测是一种非破坏性的检测方法，主要通过对搅拌桩的声波、电磁波等信号进行分析，来评估搅拌桩的结构完整性和内部缺陷。
常见的无损检测方法有：超声波检测、电磁波检测、雷达检测等。
无损检测具有检测速度快、成本低、对环境影响小等优点，但其准确性受到材料和设备等因素的影响。
三、搅拌桩检测数量搅拌桩的检测数量应根据工程特点和质量要求进行合理确定。
一般来说，可以采取以下几种方法：2.1 按批次检测对于大型工程项目，可以将搅拌桩按照生产批次进行抽检。
每次生产一批搅拌桩后，应对其进行全面的检测，确保质量符合要求。
这种方法适用于生产批量较大、生产时间较短的项目。
2.2 按阶段检测对于长期施工的项目，可以将搅拌桩分为不同的阶段进行检测。
工程桩抽芯检测方案
工程桩抽芯检测方案摘要本文介绍了一种工程桩抽芯检测方案，采用抽芯法和检测仪器相结合的方式，可以有效地判断工程桩在施工过程中的质量问题，避免后期出现安全隐患。
该方案具有操作简便、检测数据准确可靠的特点，可以广泛应用于土建工程的建设过程中。
背景在土建工程建设的过程中，工程桩是常用的支撑设备，其主要作用是支撑需要固定的建筑物或其他设施，以保证其稳定性。
为了确保工程桩的质量，工程施工中需要进行桩身质量检测，以判断桩身是否符合标准。
目前，常采用的工程桩检测方法，如超声波检测法、电阻率法、动力触探法等，虽然效果良好，但操作繁琐，易受人为因素影响，检测结果不够准确。
因此，本文介绍一种采用抽芯法和检测仪器相结合的工程桩检测方案，以提高检测数据的准确性和可靠性。
步骤具体实施该检测方案的步骤如下：1.制作工程桩检测器具将抽芯器、检测针、监测软件、蓝牙和充电设备等组成的检测器具组装好，并检测其正常使用。
2.定位检测点根据工程桩的实际情况，在桩身上确定几个检测点，以保证对整个桩身进行全面检测。
3.抽取芯样在检测点附近，使用抽芯器将桩身内部的芯样抽出，取出的芯样应与桩身直径相同，长度控制在合适的范围内。
4.检测芯样将检测针插入芯样中，连接监测软件和蓝牙，并根据监测软件的提示进行操作，获取芯样的检测数据。
5.处理数据将获取的芯样检测数据输入到电脑上处理，得到相应的检测结果，并根据结果判断工程桩是否符合标准。
6.分析结论根据检测结果进行分析，如果发现有不符合标准的情况，需要及时采取措施进行整改。
优点与传统的工程桩检测方法相比，该方案具有以下优点：1.操作简便使用抽芯器抽取芯样、使用检测针检测芯样，等操作非常简便，几乎不需要特殊的技术水平。
2.检测数据准确可靠采用检测仪器进行数据检测，结果比传统方法更加准确可靠。
3.全面性好该方案可对多个检测点进行检测，可全面分析工程桩的质量状况。
局限性该方案的局限性包括以下方面：1.限制了检测深度该方案所抽取的芯样深度有一定的限制，可能无法全面检测整个桩身。

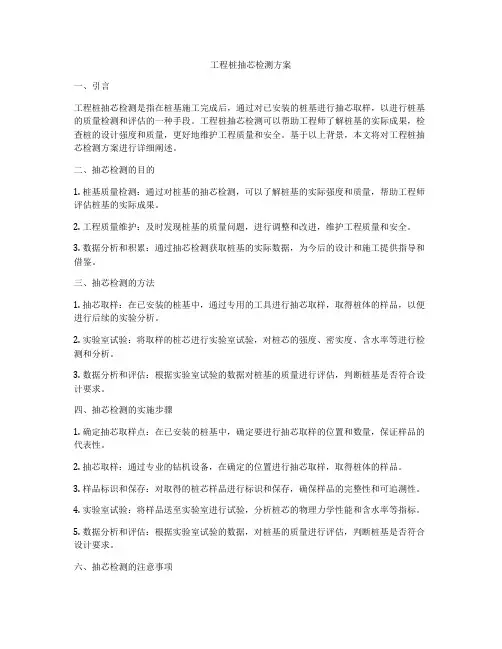

工程桩抽芯检测方案
工程桩抽芯检测方案一、引言工程桩抽芯检测是指在桩基施工完成后，通过对已安装的桩基进行抽芯取样，以进行桩基的质量检测和评估的一种手段。
工程桩抽芯检测可以帮助工程师了解桩基的实际成果，检查桩的设计强度和质量，更好地维护工程质量和安全。
基于以上背景，本文将对工程桩抽芯检测方案进行详细阐述。
二、抽芯检测的目的1. 桩基质量检测：通过对桩基的抽芯检测，可以了解桩基的实际强度和质量，帮助工程师评估桩基的实际成果。
2. 工程质量维护：及时发现桩基的质量问题，进行调整和改进，维护工程质量和安全。
3. 数据分析和积累：通过抽芯检测获取桩基的实际数据，为今后的设计和施工提供指导和借鉴。
三、抽芯检测的方法1. 抽芯取样：在已安装的桩基中，通过专用的工具进行抽芯取样，取得桩体的样品，以便进行后续的实验分析。
2. 实验室试验：将取样的桩芯进行实验室试验，对桩芯的强度、密实度、含水率等进行检测和分析。
3. 数据分析和评估：根据实验室试验的数据对桩基的质量进行评估，判断桩基是否符合设计要求。
四、抽芯检测的实施步骤1. 确定抽芯取样点：在已安装的桩基中，确定要进行抽芯取样的位置和数量，保证样品的代表性。
2. 抽芯取样：通过专业的钻机设备，在确定的位置进行抽芯取样，取得桩体的样品。
3. 样品标识和保存：对取得的桩芯样品进行标识和保存，确保样品的完整性和可追溯性。
4. 实验室试验：将样品送至实验室进行试验，分析桩芯的物理力学性能和含水率等指标。
5. 数据分析和评估：根据实验室试验的数据，对桩基的质量进行评估，判断桩基是否符合设计要求。
六、抽芯检测的注意事项1. 专业人员操作：抽芯取样和实验室试验都需要由具有相关经验和资质的专业人员进行操作。
2. 样品保存和标识：对桩芯样品的保存和标识要做好，确保样品的完整性和可追溯性。
3. 实验室试验的准确性：实验室试验的设备和方法要具备准确性，以确保数据的可信度。
4. 数据分析和评估的科学性：数据分析和评估要科学客观，确保评估结果的准确性和可靠性。

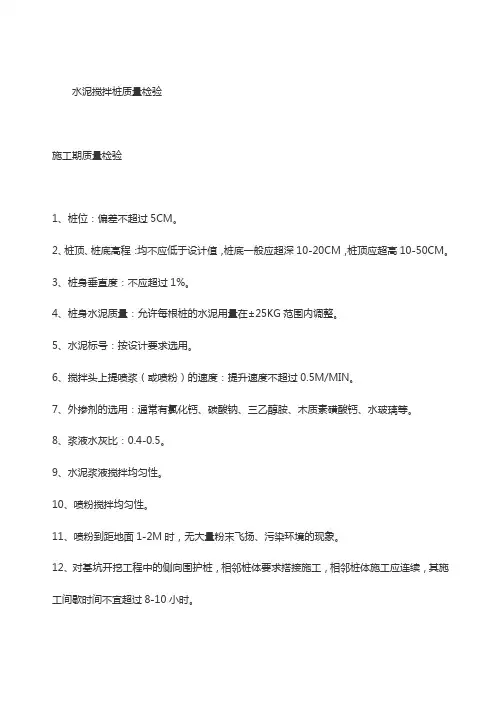

水泥搅拌桩质量检验 完整方案
水泥搅拌桩质量检验施工期质量检验1、桩位：偏差不超过5CM。
2、桩顶、桩底高程：均不应低于设计值，桩底一般应超深10-20CM，桩顶应超高10-50CM。
3、桩身垂直度：不应超过1%。
4、桩身水泥质量：允许每根桩的水泥用量在±25KG范围内调整。
5、水泥标号：按设计要求选用。
6、搅拌头上提喷浆（或喷粉）的速度：提升速度不超过0.5M/MIN。
7、外掺剂的选用：通常有氯化钙、碳酸钠、三乙醇胺、木质素磺酸钙、水玻璃等。
8、浆液水灰比：0.4-0.5。
9、水泥浆液搅拌均匀性。
10、喷粉搅拌均匀性。
11、喷粉到距地面1-2M时，无大量粉末飞扬、污染环境的现象。
12、对基坑开挖工程中的侧向围护桩，相邻桩体要求搭接施工，相邻桩体施工应连续，其施工间歇时间不宜超过8-10小时。
工程竣工后的质量检验1、标准贯入试验和动力触探。
2、静力触探试验。
3、取芯检验。
4、桩基静载荷试验。
基坑开挖后的质量检验1、墙面渗漏水情况。
2、桩墙的垂直、整齐度。
3、桩体裂缝的多少和开展程度，缺桩和断桩情况。
4、桩体强度和均匀性。
5、桩体和路面顶梁裂缝开展情况和脱开的程度。
6、桩顶水平位移。
7、坑底渗漏情况。
8、坑底隆起情况。
3.2.2 湿法工艺3.2.2.1 施工时，先将深层搅拌机用钢丝绳吊挂在起重机上，用输浆胶管将贮料罐砂浆泵与深层搅拌机接通，开动电动机，搅拌机叶片相向而转，借设备自重，以0.38-0.75m/min的速度沉至要求的加固深度；再以0.3-0.5m/min的均匀速度提起搅拌机，与此同时开动砂浆泵，将砂浆从深层搅拌机中心管不断压入土中，由搅拌叶片泥浆与深层处的软土搅拌，边搅拌边喷浆直到提至地面（近地面开挖部位可不喷浆，做于挖土），即完成一次搅拌过程。
用同法再一次重复搅拌下沉和重复搅拌喷浆上升，即完成一根柱状加固体，外形呈“8”字形（轮廓尺寸：纵向最大为1.3m，横向最大为0.8m）。
3.2.2.2 施工中固化剂应严格按预定的配比拌制，并应有防离析措施。

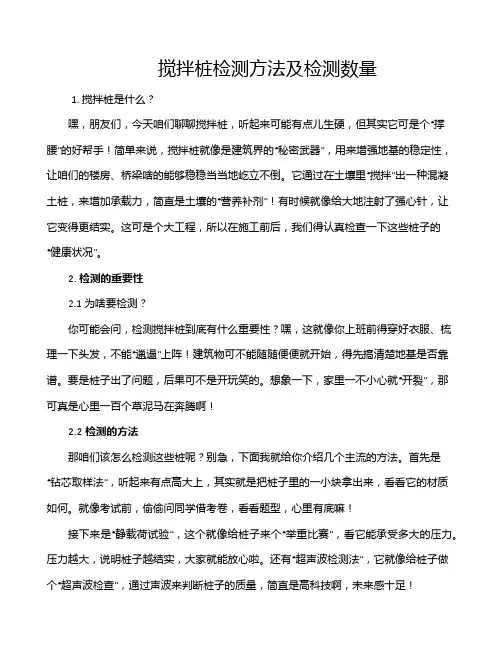

搅拌桩检测方法及检测数量
搅拌桩检测方法及检测数量1. 搅拌桩是什么？嘿，朋友们，今天咱们聊聊搅拌桩，听起来可能有点儿生硬，但其实它可是个“撑腰”的好帮手！简单来说，搅拌桩就像是建筑界的“秘密武器”，用来增强地基的稳定性，让咱们的楼房、桥梁啥的能够稳稳当当地屹立不倒。
它通过在土壤里“搅拌”出一种混凝土桩，来增加承载力，简直是土壤的“营养补剂”！有时候就像给大地注射了强心针，让它变得更结实。
这可是个大工程，所以在施工前后，我们得认真检查一下这些桩子的“健康状况”。
2. 检测的重要性2.1 为啥要检测？你可能会问，检测搅拌桩到底有什么重要性？嘿，这就像你上班前得穿好衣服、梳理一下头发，不能“邋遢”上阵！建筑物可不能随随便便就开始，得先搞清楚地基是否靠谱。
要是桩子出了问题，后果可不是开玩笑的。
想象一下，家里一不小心就“开裂”，那可真是心里一百个草泥马在奔腾啊！2.2 检测的方法那咱们该怎么检测这些桩呢？别急，下面我就给你介绍几个主流的方法。
首先是“钻芯取样法”，听起来有点高大上，其实就是把桩子里的一小块拿出来，看看它的材质如何。
就像考试前，偷偷问同学借考卷，看看题型，心里有底嘛！接下来是“静载荷试验”，这个就像给桩子来个“举重比赛”，看它能承受多大的压力。
压力越大，说明桩子越结实，大家就能放心啦。
还有“超声波检测法”，它就像给桩子做个“超声波检查”，通过声波来判断桩子的质量，简直是高科技啊，未来感十足！3. 检测数量3.1 要检测多少个桩？说到检测数量，这可不是随便来个几个就行的事。
一般来说，要根据工程的规模和桩子的数量来定。
像你买水果，挑个最好的那种，不能只看表面，要多看看几样才能选出最棒的嘛！一般来说，检测的比例可以定为总桩数的10%左右，当然这个数字也得根据具体情况来灵活调整。
3.2 影响检测数量的因素那影响检测数量的因素又有哪些呢？首先是工程的复杂程度，复杂的工程可能需要检测更多的桩，就像你家里要装个复杂的电视背景墙，肯定得考虑更周到。
浅议取芯法检测水泥土搅拌桩
浅议取芯法检测水泥土搅拌桩[摘要]取芯法作为水泥土搅拌桩质量检测的主要方法被广泛应用，但目前没有规范明确了该试验方法的具体内容，造成检测的随意性和盲目性，对工程质量产生较大的隐患。
本文结合相关规范及宜兴市经济技术开发区某市政道路检测情况，系统性地总结了水泥土取芯试验的要求。
[关键词]水泥土搅拌桩；取芯法；无侧限抗压强度水泥土搅拌法做为一种高效廉价的方法，被广泛应用于软土地基的处理中。
水泥土搅拌桩的质量检测主要有试块留置、轻便触探、静载试验和取芯法等几种方法，能反应实际情况。
1、试块留置：打桩时应坚持见证取样及旁站监理的原则，打桩过程中必须计量，并且按照规范留置水泥土试块。
2、轻便触探：方法为水泥土搅拌桩施工后3d内，用轻型动力触探（N10）检查水泥土搅拌桩身的均匀性：数量为施工总桩数的1%，且不少于3根；该方法对强度的检测采用的是间接对比法，且只能检测4米以上部位，具有较大的局限性。
3、静载试验：由于堆载成本较高，且受场地条件限制，不适合大规模进行。
竖向承载水泥土搅拌桩地基竣工验收时，承载力检验应采用复合地基载荷试验和单桩载荷试验。
载荷试验必须在桩身强度满足试验荷载条件时，并宜在成桩28d后进行。
检验数量为桩总数的0.5%~1%，且每项单体工程不应少于3点。
4、取芯法：相对方便直观，能够比较好的表现出桩身质量，受到越来越多的重视。
然而目前没有一本规范阐述了水泥土取芯试验的全过程，甚至很多关键性细节从未提及，比如仪器设备、试验方法、数据处理等，给检测的规范性带来了很大困扰。
本文根据多年的检测经验及宜兴市经济技术开发区某市政道路检测情况，结合相关规范系统性地总结了水泥土取芯试验的要点。
1检测数量取芯法的检测目的是检测桩身强度和判定其完整性。
《建筑地基基础设计规范》（GB50007-2011）和《建筑地基基础工程施工质量验收规范》（GB50202-2018）均对水泥土搅拌桩地基基础强度检测提出要求，但具体数量和方法没有提到。
搅拌桩检测方法及检测数量
搅拌桩检测方法及检测数量搅拌桩，这玩意儿就像咱们城市里的超级英雄，专门负责在地下深处打地基，让高楼大厦稳稳当当地立在那儿。
但是，这些超级英雄可不是随便就能搞定的，他们得经过一系列复杂的检测程序才能确保万无一失。
今天，就让我带大家来聊聊如何给这些地下的英雄进行“体检”，也就是搅拌桩检测方法及数量的问题。
说到搅拌桩检测，这可是个技术活儿。
你得先看看这个搅拌桩打得怎么样。
就好比看一个人长得好不好，得先看脸。
所以，我们得用一些高科技的设备来检查这个“脸”是不是平整光滑、没有瑕疵。
这些设备就像是我们的眼睛，能帮我们看清楚搅拌桩的内部情况。
接下来，咱们得看看这个“脸”上有没有“痘痘”。
这就好比说，如果发现搅拌桩内部有空洞或者不均匀的地方，那可就得赶紧处理了。
因为这样的地方容易影响混凝土的质量，甚至可能导致建筑物出现裂缝或者倒塌。
所以，我们得通过各种手段，比如超声波探测、钻探取样等，来检查这些“痘痘”到底有多少。
光看还不够，还得知道这些“痘痘”的大小和位置。
就好比说，如果发现某个地方的“痘痘”特别大，那就得考虑加大搅拌力度，确保混凝土能够充分填充进去。
而如果某个地方的“痘痘”特别小，那就得看看是暂时的还是永久性的，然后采取相应的措施。
还得看看整个搅拌桩的质量怎么样。
这就好比说，我们要检查一下这个“脸”是不是光滑好看，没有凹凸不平的地方。
因为只有这样，我们的建筑才能更加稳固、美观。
所以，我们得通过各种方法，比如压力试验、抗压强度测试等，来评估这个“脸”的质量。
总的来说，搅拌桩检测是一个复杂而又细致的过程。
我们需要通过各种高科技设备和方法，来确保每一个搅拌桩都达到标准，为我们的城市建设提供坚实的基础。
在这个过程中，我们不仅要有一双敏锐的眼睛，还要有一颗严谨的心，这样才能确保我们的城市越来越美，越来越坚固。
水泥搅拌桩检测方案
水泥搅拌桩检测方案目录1.工程概况 (1)2.编写依据 (2)3.检测目的 (2)4.检验内容及部位 (3)5.检测方法 (3)6.检验仪器设备 (7)7.安全及质量保证措施 (7)8.水泥搅拌桩试桩桩位平面布置图 (8)水泥搅拌桩试桩检测方案1.工程概况新建湄洲湾南岸铁路支线位于福建省泉州市湄洲湾南岸，该线路北起在建的福厦铁路仙游站厦门端接出，经泉州市泉港区和惠安县至斗尾站，线路沿途经过仙游县、泉港区及惠安县，正线全长39.87km，疏解线长4.381km。
试桩位于线路DK25+951～DK26+049段，该段地貌情况为大部分位于滨海海积平原，局部为剥蚀残丘，地面标高为 2.83～6.0m，多为旱地，地形平坦，开阔。
地质情况为：上覆第四系全新统人工堆积层Q4ml，海积层Q4m 淤泥质粉质粘土，粉砂，细砂，中砂，粗砂，上更新统破积层（Q3dl+el），下伏燕山早期第一次侵入花岗岩（ηγ52（3））。
（1-2）：素填土（Q4ml)：褐黄色、灰黄色、灰色、分布不均，密度不一，以粉质粘土为主夹杂植物根茎，碎石等，层厚0.5-3.5m。
属于Ⅱ级普通土。
γ=18KN/m3，C=10kpa。
（2-1）：Q4m 淤泥，深灰色，灰色，流塑-软塑，夹腐殖质和贝壳，含少量有机质，有腥臭味硬，偶夹少量中粉细沙，含量10-15%，层厚0-8.8m。
属于Ⅱ级普通土。
γ=16.5KN/m3，C=6kpa，【σ】=40kpa。
（6-1）Q4m 中砂，灰色、深灰色、灰黄色，松散-稍密，饱和、颗粒矿物成分以长石、石英为主，含少量泥质及贝壳碎片，层厚0-7.5m，γ=18KN/m3，C=0kpa，【σ】=120kpa。
（7-1）Q4m 粗砂，灰黄色、浅黄色，灰色，松散-稍密，稍湿-饱和、颗粒矿物成分以长石、石英为主，含少量泥质及贝壳碎片，层厚0-5.8m，γ=18KN/m3，C=0kpa，【σ】=150kpa。
（22-1）：花岗岩W4 (（ηγ52（3）),全风化，浅黄色，褐灰色，风化强烈，岩芯呈土柱状，手捏易碎；矿物以长石、石英为主，含少量黑云母。
水泥搅拌桩试验检测方案及检测计划
一、水泥搅拌桩试验检测方案（1）水泥土试验为确定该工程深层搅拌桩采用哪种水泥掺入比合适，要在工程现场钻孔取土样到有相应资质的实验室做搅拌桩掺入比室内强度试验（养护室的温度为20±2℃，湿度大于90％，试验所用的水泥与试桩所用水泥一致。
所取土样主要为③层的淤泥质土，分别采用水泥掺入比12％、15％，18%，分别检验了龄期为7天、14天、28天、60天、90天的水泥试块抗压强度，每组试验6个试块，共90个试块。
按70.7×70.7×70.7的水泥砂浆试模进行水泥土的强度试验。
水泥土强度试验的试件编号表1：试块强度实验数据记录表日期实验温度仪器实验员记录员校核员（2）试桩工艺参数确定试验为了确定深层水泥土搅拌桩的施工工艺，特要求做深层水泥土搅拌变径桩试桩，该桩具有提高地基承载力、控制地基沉降、降低地基处理费用等优点。
试桩按湿法成桩进行试验。
桩排成10行，每行3根桩，桩与桩成正方形布置，间距分三组1.5×1.5m，2.0×2.0m, 2.5×2.5m，呈每三个一组；1)水泥土搅拌桩的主桩直径Φ500，扩大的支盘桩径Φ1000；水泥掺入比为15％，水泥采用32.5R普通硅酸盐水泥。
如图1所示：图1 试验桩的剖面图2)水泥土搅拌桩支承于第四层（细砂），要求进入该层1.0米，预计桩长约12.0米。
3)施工过程中，应认真记录施工中的各种操作参数，下钻及提升的阻力情况等。
以便根据试验结果，确定正式施工参数。
浆液配制。
按照水泥浆的水灰比和水泥质量要求称取用水量。
先将水泥加入自动计量灰浆搅拌机中，再将水加入，搅拌时间≥3 min。
制备好的水泥浆停置时间应≤45 min，使用前浆液在灰浆搅拌机中应不断搅拌。
设备安装搭置起吊塔架、安装起吊装置、导向架及搅拌轴、输浆管。
电器系统必须安装漏电保护装置，供浆系统应布置在离深层搅拌桩机50 m的范围内。
桩机定位用起重机将深层搅拌桩机吊至指定桩位。
搅拌桩质量检验与验收方案
搅拌桩质量检验与验收方案
（1）、施工过程中必须随时检查施工记录，并对预定的施工工艺对每根工程桩进行质量评定，对于不合格的工程桩应根据其位置、数量等具体情况，采取补桩等措施，补救措施必须事前经设计代表和监理人的认可。
（2）、在已经完成的工程桩中应抽3%的桩进行成桩质量检验。
一般可在成桩后7天内，使用轻便触探器钻取桩身土样，观察搅拌均匀程度，同时根据触探击数（N10）用对比法判断桩身强度。
对地质条件复杂或出现过施工故障的部位，监理人可视具体情况增加抽检的桩数。
（3）、取样或开挖检验
A、对相邻搭接要求严格的搅拌桩，在搅拌桩养护到达一定龄期（28d）后，选取数根桩体进行开挖，检查其外观质量，开挖要求须符合有关规范和监理人的要求。
B、对搅拌桩桩身质量有怀疑时，应钻取桩身芯样进行检测，进行抽芯取样的桩数根据有关规范和监理人、设计代表根据现场情况商定。
C、基槽开挖时，应检查桩位、桩数与强度，抽选10%的桩数量测成桩直径。
如发现漏桩、桩位偏差过大或桩头强度偏低等质量事故，必须采取补救措施，补救措施需经设计代表及监理人认可。
D、资料收集与提供。
工程验收后按监理人的指示提供以下有关资料：
a、施工用材料检验和现场及室内试验报告；
b、施工参数、施工配方及施工工艺流程等资料；
c、施工记录和施工记录汇总；
d、竣工图和竣工报告。
