建筑给排水系统设计方法和步骤
建筑给排水系统设计方法和步骤
1．根据建筑物的性质及给定的设计依据。
确定室内与室外的给排水方案。
2．在建筑图上布置给排水立管位置。
(原则：沿柱、墙角、墙面布置）布置给水干管位置3．在建筑图中从给水立管引水到各用水点。
从各用水点将排水引入排水立管。
4．在建筑图上布置消火栓箱、消防立管、水平干管及连接消防栓管道和连接消防水泵接合器；消防水箱；消防水泵出水管。
5．绘制给水、消防管网的总系统图和排水、雨水系统图；绘制给排水详图。
6．确定最不利点的配水点及最不利点消火栓。
7．绘制计算简图——总系统图，删去部分连接管。
（使得环状管网变成枝状管网计算）8．确定计算管路，进行管段编号和确定管段流量。
9．列表进行水力计算:
序号管段编号管段流量设计流速管径管长水力坡降水头损失累计水头损失备注单位L/S m/s mm m m/m m m
10．确定系统的总水压：H=△Z+∑h+hч
11．排水(雨水)管径按最小管径法和负荷流量法(负荷面积法)查表确定。
最后将计算结果标注于图纸上。
並按规定布置灭火器。
12．选择生活及消防水泵，满足：Qp>Qx;Hp>H 并使工作点落在高效区内。
13．确定生活及消防水箱容积Vx=10min的室内消防水量（住宅≥6立方米；一般高层≥12立方米；大于50米的高层≥18立方米）並绘制水箱配管图。
14．确定消防水箱的高度（可提供给土建参考）若水箱出口到最不利点消火栓出口高差（高层＜7m；超高层＜15m）需要增设加压稳压设备（泵）。
消火栓系统Q≤5L/S,H——满足最不利点消火栓的灭火要求；
自喷系统Q≤1L/S，H——满足最不利点喷头出水要求。
15．确定生活水池容积；消防水池容积V=(Q内+Q外) X T 並绘制水池配管图
注：Q内—室内消防水量Q外—室外消防水量T—火灾持续时间
16．作水泵房工艺设计：①作平面布置②绘制管路系统图③统计材料表④写设计说明17．整理设计图纸，统计总材料表，编写给排水工程设计说明及图纸目录。
18．整理设计计算说明书。
相关规范：《建筑给排水设计规范》；《建筑设计防火规范》消防电梯与普通客用电梯的区别是：
1、在控制上不同，普通电梯在火灾发生时，由消防中心发出指令，强制返回基站，开门放客，并驻停在基站不再应答内外呼叫了；消防电梯在基站（通常是首层）厅门侧上方安装有消防员按钮，该按钮盒平常封闭的，火灾时消防员击碎玻璃（或者是按下可重复使用的活门），强制该电梯不应答内外呼叫直驶基站，消防员可操作该电梯上所需楼层，（此时，仍然不应答任何外呼。
）到达消防员指定楼层以后，电梯开门等待。
随着电梯品牌不同，操作方法和功能会有所区别，但基本应满足上述要求。
2、消防电梯载重量要求不小于800Kg,应有独立井道、机房和前室。
机房应有排烟设施；电梯应有应急电源，且必须末端切换，电缆采用防火电缆等。
平时该梯仍可作为普通电梯使用。
要求较高的建筑兼作服务电梯用，一般商住楼也客梯代替，此时电梯控制要符合上述要求，且井道、前室和机房要符合合用的消防规范要求。
3、消防电梯在厅门地面应略高于电梯厅地坪，以利防水，底坑要设集水井排水泵等，排水井容量不应小于2.00m3，排水泵的排水量不应小于10L/s。
《建筑给水排水工程》课程设计-某六层住宅楼给排水工程
设计任务及资料一、设计任务根据所给的设计资料和水源资料，拟建一栋六层住宅,设计该住宅的生活给水系统和排水系统。
二、设计文件及资料1.建筑资料钢筋混凝土框架结构6层住宅楼，层高为3M,室内外高差为0.3M。
建筑各层平面图，建筑剖面图，厨厕大样图等。
2.市政资料在建筑物南侧有城市给水管道和城市排水管道，夏季用水高峰时水压为270kpa°室外排水采用分流制。
3.室内设备厨房内设洗涤盆1个，厕所内设蹲式或坐式大便器、洗脸盆、淋浴盆或浴盆及洗衣机专用水嘴各一个。
每户设水表一个，整栋楼设总水表一个。
每户人口按3.5人计三、设计内容。
1.设计计算书一份，包括下列内容（1）分析设计资料，确定建筑内部的给水方式及排水体制。
（2）考虑厨厕内卫生器具的布置及管道的布置与敷设。
（3）室内外管道材料、设备的选用及敷设安装方法的确定。
（4）建筑内部给排水系统的计算。
（5）其他构筑物及计算仪表的选用、计算。
（6）室外管道定线布置及计算（定出管径、管坡等数据及检查井底标高，井径，化粪池进出管的管内底标高等）。
2.绘制下列图纸（1）各层给水排水设备及管道的平面图（1： 100）。
（2）给水排水系统原理图。
（3）厨厕大样图（1： 50）o（4）主要文字说明和图例等。
设计说明一.室内给水工程生活给水系统的选定：本建筑属于普通∏型六层住宅，所需的水压H为：H = I 20 + (6 — 2) X 40 = 280灯α方案1：直接给水方式。
由设计资料可以知道夏天用水高峰时的水压为270KPa,略小于所要求的水压。
如果为了这一点的水压而增设水泵水箱，第一：增设水泵经济上不划算，水泵还产生振动和噪声，安装和维护相对复杂；第二：设置高位水箱，增加了建筑物的结构荷载，并给建筑物的立面处理带来一定的麻烦。
根据建筑给水排水的原理，只需要适当地放大部分管径，减少管路水头损失，从而使室外管网的水压满足最不利配水点的水压要求，故采用直接给水方式，在室内给水管网的布置方式采用下行上给式，该方式给水系统简单，投资少，安装维护管理方便，充分利用了室外管网的水压，供水较为安全可靠。
建筑给水排水设计计算说明书
建筑给水排水设计计算说明书目录L设计任务及设计资料1.1任务 (1)1.2条件 (1)2.设计过程说明2.1给水工程 (1)3 .设计计算3.1 室内给水系统的计算3.1.1 相关参数的确定 3・1.2最高日用水量Qd ........3∙1∙3最大时用水量Qh 及平均时用水量Qp 3∙L4进行水力计算3-1.5水表选择及水表水头损失的计算 3∙1∙6给水引入管的设计流量确定 ......3.3消防系统的计算3.L7住宅给水最不利点水头损失计算 10 3.L8商场给水最不利点水头损失计算 11 3.1.9管材、附件及水表的选择总说明 11 附：给水系统原理图；给水系统计算表12 3.2室内污废排水系统的计算24 3.2.1排水系统方案选择及布置 24 322卫生器具排水当量263.2.3管道水力计算 ..... . (27)324排水管水力计算 27 325化粪池设计28 附：污废排水系统原理图；污废排水系统计算表30 40331相关参数的确定 3.3.2 消火栓保护半径的计算 ....................................... 41 3.3.3 水枪喷嘴所需水压Hq 计算3.3.4 水龙带水头损失hd .................................................................................... 42 3.3.5 消火栓口所处需水压Hxh .......................................................................... 43 3.3.6 水力计算 .................................................. 43 3.3.7 校核 ....3・3.8.灭火器的计算 ............................................... 45 3.3.9 水泵接合器 ................................................. 46 附：消防系统原理图；消防系统计算表 ........................... 47 3∙4雨水系统的计算 ............................... 49 3.4.1 雨水排水方式选择 ........................................... 49 3.4.2 雨水管道的布置 ............................................. 50 3.4.3 每根立管汇流面积 . (52),径 (53)3.4.5 溢流口的计算 ............................................... 55 附：雨水排水系统计算表 . (57)4•结论 ........................................... 56 5.心得体会4042♦♦♦♦♦♦♦♦4558L设计任务及设计资料1.1任务1.根据要求完成一栋商住两用建筑给排水工程初步设计。
给排水主要施工方法及技术要求
给排水主要施工方法及技术要求给排水工程是指建筑物内外的污水和雨水的收集、排放和处理系统。
在给排水工程的施工过程中，主要有以下几种施工方法和技术要求。
一、基础准备工作在进行给排水施工前，必须先完成土建基础的施工工作。
这包括补充土方、回填土方、地面硬化及基槽的准备等。
此外，还要确保地面的平整度和稳定性，以确保给排水系统的正常运行。
二、给水管道施工给水管道是指向建筑物供水的管道系统。
根据给水管道的材料和使用环境的不同，施工方法也会有所不同。
常见的给水管道材料有铝塑复合管、钢管和塑料管。
施工时要确保管道的安装正确、弯度合适，并且要进行水压测试，以确保管道无渗漏现象。
三、排水管道施工排水管道是指将污水和雨水从建筑物中排出的管道系统。
排水管道施工的主要方法是开挖管沟、敷设管道和进行管道连接。
施工前应根据设计图纸确定管沟位置和深度，并进行沟底夯实。
管道敷设时应注意保持坡度和铺设深度的一致性，确保排水的畅通和顺利。
四、排水设备安装排水设备主要包括驱动装置、管道连接件、排污阀门等。
这些设备的安装要严格按照设计要求进行，确保设备的功能正常和安全可靠。
此外，还要注意设备与管道的连接，确保连接紧密、无渗漏。
五、其他要求1.施工人员应具备相关技术和证书。
2.施工单位应定期进行技术培训，提高施工人员的技术水平。
3.施工过程中要严格按照设计图纸进行施工，不得擅自改变设计要求。
4.施工前应进行充分的勘察和设计，保证施工顺利进行。
5.施工现场应保持整洁、安全，采取必要的安全措施，确保施工人员的人身安全。
总结起来，给排水工程的施工方法主要包括基础准备工作、给水管道施工、排水管道施工和排水设备安装。
在进行施工时，要严格按照设计要求，确保施工质量和安全，以保证给排水系统的正常运行。
给排水设计手册(完整版)
给排水设计手册目录壹、设计原则 2 贰、设计内容.2 叁、初步设计.3 A 设计说明.3 （一）设计依据 3 （二）设计范围 3 （三）室外给水设计 3 （四）室外排水设计 3 （五）建筑给水排水设计 4 Ⅰ、说明.4 Ⅱ、给水系统.4 Ⅲ、消防系统13 Ⅳ、热水系统29 Ⅴ、排水系统37 Ⅵ、管材、接口及敷设方式53 （六）节水、节能措施.53 B 设计图纸53（一）给水排水总平面图.53 （二）建筑给排水平面图54 C 主要设备表57 肆、施工图设计.58 （一）设计内容.58 （二）图纸目录.58 （三）设计总说明.58 （四）给水排水总平面图.58 （五）水泵房平、剖面图.59 （六）水塔（箱）、水池配管及详图.59 （七）建筑给水排水图纸.59 （八）系统图.60 （九）局部设施.61 （十）主要设备材料表61 （十一）施工图图纸设计61 （十二）给排水专业与其它专业协调内容61五、设计图纸校对63六、给排水工程师任职能力74七、工作职责说明75 六、设计流程76给排水施工图目录及内容项施工图名称内容图纸次比例1 接入公共下水道、管渠的位置及高程的详细尺寸。
1 基地排水管2 排水横主管3 排水立主管4 横支管5 器具排水管6 通气主立管7 通气支管8 管道间2 管路转向的检查井清扫口位置，每个节点的高程及管段的坡度。
1 穿越地下室的外墙位置及防水措施的做法2 管道位置，相关尺寸、坡度3 管道转向或与其它横干管连接位置4 清扫口位置详细尺寸5 与排水立管底端接点位置、高程等。
1 管道转向位置及高程2 通气立管廷伸位置、高程及与邻墙尺寸3 各排水横支管接入位置、高程与邻墙尺寸4 伸顶接通气立管位置5 伸顶管的通气帽位置及高程6 辅助通气管出入位置及与邻墙尺寸1 管道位置相邻尺寸、坡度及高程2 接卫生器具排水管的位置相邻尺寸3 伸廷通气管的位置4 管道转向或与其它横支管连接的位置5 清扫口的位置6 埋在找平层中的位置及相邻尺寸1 通气管的位置上下接法2 与背部通气管的接法，位置3 管路转向与相邻墙的尺寸4 与存水弯的接法位置与相邻墙的尺寸1 管道转向位置2 环状通气管、汇合通气管、通气支管接入处位置3 通气辅助管接入位置1 坡度23 立管与支管的接入点4 管路转向位置1 所有管道的位置与固定方式（包括消防、空调、电气）。
给排水施工工程方案(3篇)

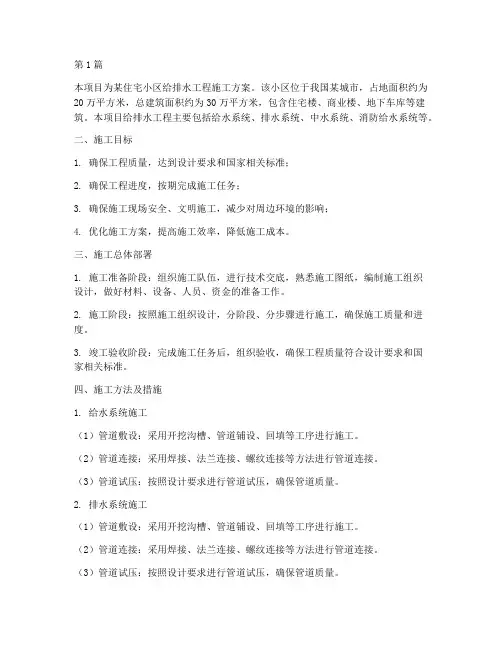

第1篇本项目为某住宅小区给排水工程施工方案。
该小区位于我国某城市，占地面积约为20万平方米，总建筑面积约为30万平方米，包含住宅楼、商业楼、地下车库等建筑。
本项目给排水工程主要包括给水系统、排水系统、中水系统、消防给水系统等。
二、施工目标1. 确保工程质量，达到设计要求和国家相关标准；2. 确保工程进度，按期完成施工任务；3. 确保施工现场安全、文明施工，减少对周边环境的影响；4. 优化施工方案，提高施工效率，降低施工成本。
三、施工总体部署1. 施工准备阶段：组织施工队伍，进行技术交底，熟悉施工图纸，编制施工组织设计，做好材料、设备、人员、资金的准备工作。
2. 施工阶段：按照施工组织设计，分阶段、分步骤进行施工，确保施工质量和进度。
3. 竣工验收阶段：完成施工任务后，组织验收，确保工程质量符合设计要求和国家相关标准。
四、施工方法及措施1. 给水系统施工（1）管道敷设：采用开挖沟槽、管道铺设、回填等工序进行施工。
（2）管道连接：采用焊接、法兰连接、螺纹连接等方法进行管道连接。
（3）管道试压：按照设计要求进行管道试压，确保管道质量。
2. 排水系统施工（1）管道敷设：采用开挖沟槽、管道铺设、回填等工序进行施工。
（2）管道连接：采用焊接、法兰连接、螺纹连接等方法进行管道连接。
（3）管道试压：按照设计要求进行管道试压，确保管道质量。
3. 中水系统施工（1）管道敷设：采用开挖沟槽、管道铺设、回填等工序进行施工。
（2）管道连接：采用焊接、法兰连接、螺纹连接等方法进行管道连接。
（3）管道试压：按照设计要求进行管道试压，确保管道质量。
4. 消防给水系统施工（1）管道敷设：采用开挖沟槽、管道铺设、回填等工序进行施工。
（2）管道连接：采用焊接、法兰连接、螺纹连接等方法进行管道连接。
（3）管道试压：按照设计要求进行管道试压，确保管道质量。
五、施工进度计划1. 施工准备阶段：1个月2. 给水系统施工：2个月3. 排水系统施工：2个月4. 中水系统施工：1个月5. 消防给水系统施工：1个月6. 竣工验收阶段：1个月六、施工安全、文明施工措施1. 严格执行国家和地方有关安全生产法规，确保施工现场安全。
给排水设计手册(全)
给排水设计手册(全)排水设计手册录壹设计原则2贰设计内容2叁初步设计3A 设计说明3一设计依据3二设计范围3三室外给水设计3四室外排水设计3五建筑给水排水设计4Ⅰ说明4Ⅱ给水系统4Ⅲ消防系统13Ⅳ热水系统29Ⅴ排水系统37Ⅵ管材接口及敷设方式53六节水节能措施53B 设计图纸53给水排水设计手册一给水排水总平面图53二建筑给排水平面图54C 主要设备表57肆施工图设计58一设计内容58二图纸录58三设计总说明58四给水排水总平面图58五水泵房平剖面图59六水塔箱水池配管及详图59 七建筑给水排水图纸59八系统图60九局部设施61十主要设备材料表61十一施工图图纸设计61十二给排水专业与其它专业协调内容61五设计图纸校对63六给排水工程师任职能力74七工作职责说明75六设计流程761给水排水设计手册给排水施工图目录及内容项图纸施工图名称内容次比例1 接入公共下水道管渠的位置及高程的详细尺寸1 基地排水管2 管路转向的检查井清扫口位置每个节点的高程及管段的坡度1 穿越地下室的外墙位置及防水措施的做法2 管道位置相关尺寸坡度2 排水横主管3 管道转向或与其它横干管连接位置4 清扫口位置详细尺寸5 与排水立管底端接点位置高程等1 管道转向位置及高程2 通气立管廷伸位置高程及与邻墙尺寸3 各排水横支管接入位置高程与邻墙尺寸3 排水立主管4 伸顶接通气立管位置5 伸顶管的通气帽位置及高程6 辅助通气管出入位置及与邻墙尺寸1 管道位置相邻尺寸坡度及高程2 接卫生器具排水管的位置相邻尺寸3 伸廷通气管的位置4 横支管4 管道转向或与其它横支管连接的位置5 清扫口的位置6 埋在找平层中的位置及相邻尺寸1 通气管的位置上下接法2 与背部通气管的接法位置5 器具排水管3 管路转向与相邻墙的尺寸4 与存水弯的接法位置与相邻墙的尺寸 1 管道转向位置6 通气主立管 2 环状通气管汇合通气管通气支管接入处位置3 通气辅助管接入位置1 坡度27 通气支管3 立管与支管的接入点4 管路转向位置1 所有管道的位置与固定方式包括消防空调气2 与结构的相邻尺寸8 管道间 3 维修口的详细尺寸4 屋顶泛水5 屋顶盖百叶窗通风等施工措施2给水排水设计手册1 管路位置高程9 屋顶配管 2 支座施工及固定机械详图3 水箱基础详细尺寸全栋配管系10 统定位详图雨水管线系11统图卫浴及给水12 设备配置详与周边构造物相距详细尺寸图各项器具管13件规格图3给水排水设计手册壹设计原则一设计中应严格遵守国家现行的规程规范要求特别应遵守国家规定的强制性条文的要求二选用国家标准图及院标准应注意选用新标准图号不能用作废的或已被新的图号替代的标准图号三严格执行国家规定的初步设计施工图设计深度有关内容贰设计内容通常民用建筑给排水包括如下内容一给水系统二排水系统三消防系统4给水排水设计手册叁初步设计初步设计阶段给水排水专业设计文件应包括设计说明书设计图纸主要设备表A 设计说明书一设计依据Ⅰ摘录设计总说明所列批准文件和依据性资料中与本专业设计有关的内容Ⅱ本工程采用的主要法规和标准Ⅲ其他专业提供的本工程设计资料工程可利用的市政条件二设计范围根据设计务书和有关设计资料说明本专业设计的内容和分工当有其他单位共同设计时三室外给水设计Ⅰ水源由市政或小区管网供水时应说明供水干管的方位接管管径能提供的水与水压当建自备水源时应说明水源的水质水温水文及供水能力取水方式及净化处理工艺和设备选型等Ⅱ用水说明或用表格列出生活用水定额及用水生产用水水其他项用水定额及用水含循环冷却水系统补水游泳池和中水系统补水洗衣房锅炉房水景用水道路绿化洒水和不可预计水等消防用水标准及用水总用水最高日用水最大时用水Ⅲ给水系统说明生活生产消防系统的划分及组合情况分质分压分区供水的情况当水水压不足时采取的措施并说明调节设施的容材质位置及加压设备选型如系扩建工程还应对现有给水系统加以简介Ⅳ消防系统说明各类形式消防设施的设计依据设计参数供水方式设备选型及控制方法等Ⅴ管材接口及敷设方式四室外排水设计5给水排水设计手册Ⅰ现有排水条件简介当排入城市管道或其他外部明沟时应说明管道明沟的大小坡度排入点的标高位置或检查井编号当排入水体江河湖海等时还应说明对排放的要求Ⅱ说明设计采用的排水制度排水出路如需要提升则说明提升位置规模提升设备选型及设计数据构筑物形式占地面积紧急排放的措施等Ⅲ说明雨水排水采用的暴雨强度公式或采用的暴雨强度重现期雨水排水等Ⅳ管材接口及敷设方式五建筑给水排水设计Ⅰ说明或用表格列出各种用水标准用水单位数工作时间小时变化系数最高日用水最大时用水Ⅱ给水系统说明给水系统的划分和给水方式分区供水要求和采取的措施计方式水箱和水池的容设置位置材质设备选型保温防结露和防腐蚀等措施一给水方式分类1直接给水1给水方式说明与外部给水管网直连利用外网水压供水2 适用范围单层或多层建筑外网水压水能经常满足用水要求室内给水无特殊要求在外网压力超过允许值时应设减压装置应优先选择直接供水2 设水箱的给水方式1给水方式说明与外部给水管网直连利用外网水压供水同时设高位水箱调节流和压力2 适用范围多层建筑外网压力周期性不足室内要求水压稳定并允许设置高位水箱6给水排水设计手册3水泵和水箱的给水方式1给水方式说明水泵自外管网直接抽水加压并利用高位水箱调节流在外网水压高时也可以直接供水2 适用范围多层建筑外网压力经常或间断不足外网允许直接抽水并允许设置高位水箱如果市政部不允许直接抽水则需加设水池从水池中抽水4 气压给水方式1给水方式说明利用水泵自外网直接抽水加压利用气压给水罐调节流和控制水泵运行2 适用范围多层建筑外网压力经常不足而水压允许有一定的波动不宜设置高位水箱5给水方式1给水方式说明市政压力能够满足下层直接供水上层利用水泵加压及水箱调节流2 适用范围多层和高层建筑外网允许直接抽水并允许设置高位水箱如果市政部不允许直接抽水则需加设水池从水池中抽水二给水方式选择根据建筑的具体情况和当地市政部的具体要求能够保证的管网压力对以上各种供水方式作综合比较选择最合适的供水方式三给水系统的计算1给水定额及时变化系数根据建筑性质及卫生器具的具体情况选择最高日生活用水定额和小时变化系数Kh具体参数选择com com7给水排水设计手册com 住宅最高日生活用水定额及小时变化系数住宅用水定额小时变化卫生器具设置标准类别 L人d 系数KhI 有大便器洗涤盆85～150 30～25普有大便器洗脸盆洗涤盆洗衣盆热水器和沐通 II 130～300 28～23浴设备器住有大便器洗脸盆洗涤盆洗衣机集中热水供宅 III 180～320 25～20应或家用热水机组和沐浴设备有大便器洗脸盆洗涤盆洗衣机洒水栓家别墅 200～350 23～18用热水机组和沐浴设备com 集体宿舍旅馆等公共建筑的生活用水定额及小时变化系数序最高日生活使用时数小时变化系建筑物名称单位号用水定额L h 数Kh单身职工宿舍学生宿舍招待所培训中心普通旅馆设公用盥洗室每人每日 50～1001设公用盥洗室淋浴室每人每日 80～13024 30～25设公用盥洗室淋浴室洗衣室每人每日 100～150设单身卫生间公用洗衣室每人每日 120～200宾馆客房2 旅客每床位每日 250～40024 25～20员工每人每日 80～100医院住院部3 设公用盥洗室每床位每日 100～200 24 25～20设公用盥洗室淋浴室每床位每日 150～250 24 25～208给水排水设计手册设单独卫生间每床位每日 250～400 24 25～20医务人员每人每班 150～200 8 20～15门诊部诊疗所每病人每次 10～15 8～12 15～12疗养院休养所住房部每床位每日 200～300 24 20～15养老院托老院4 全托每人每日 100～150 24 25～20日托每人每日50～80 10 20幼儿园托儿所5 有住宿每儿童每次 50～100 24 30～25无住宿每儿童每次 30～50 10 20公共浴室淋浴每顾客每次 100126浴盆淋浴每顾客每次 120～150 12 20～15桑拿浴淋浴按摩池每顾客每次 150～200 127 理发室美容院每顾客每次 40～100 12 20～158 洗衣房每kg 干衣 40～808 15～12餐饮业中餐酒楼每顾客每次 40～60 10～12 15～129快餐店职工及学生食堂每顾客每次 20～25 12～16 15～12酒吧咖啡馆茶座卡拉OK 房每顾客每次5～15 8～18 15～12商场每m2 营业10 5～812 15～12员工及顾客厅面积每日11 办公楼每人每班 30～508～10 15～12教学实验楼12 中小学校每学生每日 20～40 8～9 15～12高等院校每学生每日 40～50 8～9 15～1213 影院剧院每观众每场 3～58～12 15～129给水排水设计手册14 健身中心每人每次 30～508～12 15～12体育场馆15 运动员淋浴每人每次 30～40 30～20观众每人每场 34 1216 会议厅每座位每次 6～8 4 15～1217 客运站旅客展览中心观众每人次3～6 8～16 15～1218 菜市场地面冲洗及保鲜用水每m2 每日 10～20 8～10 25～2019 停车库地面冲洗水每m2 每次2～3 6～8 10注 1 除养老院托儿所幼儿园的用水定额中含食堂用水其它均不含食堂用水2 除注明外均不含员工生活用水员工用水定额为每人每班40～60L3 医务建筑用水中已含医疗用水4 空调用应另计2 最高日用水Qd mqd m3 dQd ---最高日生活用水m ---设计单位数人床病床m2 等qd ---单位用水定额 L人d--- com com 3高日最大时用水Q k Q T m 3 hh h dQd ---最高日生活用水kh ---小时变化系数com comQ ---最高日最大时用水 m3hhT ---用水时间com com4 流的计算1工企业的生活间公共浴室职工食堂或营业餐馆的厨房体育场运动10给水排水设计手册员休息室剧院的化妆间普通理化实验室等建筑的生活给水管道的设计秒流就按下式计算q q n b comg o o式中qg ---计算管段的给水设计秒流 Lsqo --- 同类型的一个卫生器具给水额定流 Lsn --- 同类型卫生器具数ob ---卫生器具的同时给水百分数com-1～com-3 采用注 1 如计算值小于该管段上一个最大卫生器具给水额定流时应采用一个最大的卫生器具给水额定流作为设计秒流2 大便器自闭式冲洗阀应单列计算当单列计算值小于 12Ls 时以12Ls 计大于12Ls 时以计算值计com-1 工业企业生活间公共浴室剧院化妆间体育场馆运动员休息室等卫生器具同时给水百分数同时给水百分数卫生器具名称工业企业剧院化妆体育场馆运动员公共浴室生活间室休息室洗涤盆池 33 15 15 15洗手盆 50 50 50 50洗脸盆盥洗槽水嘴 60～100 60～100 50 80浴盆 50无间隔淋浴器100 100 100有间隔淋浴器 80 60～80 60～8060～100大便器冲洗水箱 30 20 2020大便器自闭式冲洗阀 2 2 2 2小便器自闭式冲洗阀 10 10 10 10小便器槽自动冲洗水100100 100 100箱11给水排水设计手册净身盆 33饮水器 30～60 30 30 30小卖部洗涤盆50 50注健身中心的卫生间可采用本表体育场馆运动员休息室的同时给水百分率com-2 职工食堂营业餐馆厨房设备同时给水百分数厨房设备名称同时给水百分数污水盆池 50洗涤盆池 70煮锅 60生产性洗涤机40器皿洗涤机90开水器 50蒸汽发生器100灶台水嘴 30注职工或学生饭堂的洗碗台水嘴按比例100同时给水但不与厨房用水叠加com-3 实验室化验水嘴同时给水百分数同时给水百分数化验水嘴名称科学研究实验室生产实验室单联化验水嘴20 30双联或三联化验水嘴30 502住宅集体宿舍旅馆宾馆医院疗养院幼儿园养老院办公楼商场客运站会展中心中小学教学楼公共厕所等建筑的生活给水设计秒流应按下式计算qg a 02 N g KN g com式中qg ---计算管段的给水设计秒流 Ls12给水排水设计手册N ---计算管段的卫生器具给水当总数ga --- 根据建筑物用途而定的系数com 采用注1 如计算值小于该管段上一个最大卫生器具给水额定流时应采用一个最大的卫生器具给水额定流作为设计秒流2 如计算值大于该管段上按卫生器具给水额定流累加所得流量值时应按卫生器具给水额定流累加所得流量值采用3 大便器延时自闭冲洗阀的给水管段大便器延时自闭冲洗阀的给水当均以05 计计算得到的附加110Ls 的流后为该管段的给水设计秒流4 综合楼建筑的值应按加权平均法计算住宅设计秒流量系数值 a K 值序号建筑物名称a K1 有大便器洗涤盆无淋浴设备105 00052 住宅有大便器洗涤盆淋浴设备102 000453 有大便器洗涤盆淋浴设备和热水供应110 00050com 根据建筑物用途而定的系数值 a K 值建筑物名称 a 值K 值幼儿园托儿所养老院12 0门诊部诊疗所14 0办公楼商场15 0学校18 0医院疗养院休养所20 0集体宿舍旅馆招待所宾馆 25 013给水排水设计手册客运站会展中心公共厕所 30 05屋顶水箱容积的计算1按照规范规定生活水箱的容积按不小于最高日用水的5计即V生活 5Qd2水箱的设置高度应使其最低水位的标高满足最不利配水点的流出水头要求Z Z H Hx b c s式中 Z 高位水箱最低水位的标高 mxZ b 最不利配水点的标高 mH 最不利配水点需要的流出水头 mcH s 水箱出口至最不利配水点的管道总水头损失 mH 2 O6贮水池容积的计算贮水池的有效容积与水源供水保证能力有关一般根据用水调节水和生产事故水确定应满足下式要求V Q Q T Vy b g b s式中V 贮水池的有效容积 m3yQ 水泵出水 m3 hbQg 水源的供水能力 m3 hT 水泵运行时间hbV 生产事故水 m3s注1除非有明确要求一般生产事故水 V 0s2当资料不足时贮水池的调节水不得小于全日用水 8127计算并校核三层室内所需压力H H H H H1 2 3 4注H 1 3 层最不利点与引入管和市政管网连接点之间的标高差H 2 3 层最不利点与引入管和市政管网连接点之间的水头损失14给水排水设计手册H 3 水表水头损失H 4 最不利点流出水头一般市政压力以03Mpa 计算如果H 小于等于03Mpa则三层以下建筑可采用直接供水的方式8生活加压水泵的选择1水泵出水按最大时用水的12 倍计Qb 12Qh水泵吸水管的最大流速不应超过12m s 其他给水管道的选择参照comcom 生活给水管道的水流速度公称直径 mm 15～20 25～40 50～70 ≥80水流速度 ms ≤10 ≤12 ≤15 ≤182水泵扬程H b H y H s 2mH 2 O 水泵压水管进入水箱入口处所需出水头式中 H b 水泵扬程mH 2 OH 扬水高度 mH O 即贮水池最低水位至高位水箱入口处的几y 2何高差H s 水泵吸水管和出水管至高位水箱入口的总水头损失 mH 2 OⅢ消防系统遵照各类防火设计规范的有关规定要求分别对各消各消防系统如消火栓自动喷水水幕雨淋喷水水喷雾泡沫气体灭火系统的设计原则和依据计算标准系统组成控制方式消防水池和水箱的容设置位置以及主要设备选择等予以叙述一综述1对建筑性质进行界定如属于高层还是多层属于一类高层还是二类高层15给水排水设计手册建筑分类com名一类二类称高级住宅住十层至十八层的普通住宅建十九层及十九层以上的普通住宅筑1医院 1除一类建筑以外商业楼展览楼综合楼信楼财贸金融楼商住楼2高级旅馆图书馆书库23建筑高度超过50m或每层建筑面积超过1000m 的商业楼 2省级以下的邮政楼防灾指挥调度楼广播视楼力调度楼展览楼综合楼信楼财贸金融楼3建筑高度不超过50m 的教学楼和普通24建筑高度超过50m 或每层建筑面积超过1500m 的商住楼的旅馆办公楼科研楼档案楼等公共 5中央级和省级含计划单列市广播视楼建筑 6网局级和省级含计划单列市力调度楼7省级含计划单列市邮政楼防灾指挥调度楼8藏书超过100 万册的图书馆书库9重要的办公楼科研楼档案楼10建筑高度超过50m 的教学楼和普通的旅馆办公楼科研楼档案楼等2 依据业主要求及相应的国家标准及地方标准和行业标准选择合适的消防系统医院消防可能用到的消防系统包括消火栓系统喷淋系统灭火器水喷雾系统水幕系统气体灭火系统应根据建筑性质和相应的建筑条件选择合适的灭火系统无论高层还是多层灭火器和消火栓系统一般是必须设置16给水排水设计手册3选定系统后查询规范或设计手册等通过计算确定设计参数根据设计。
建筑行业给排水系统的设计与施工要点
建筑行业给排水系统的设计与施工要点引言给排水系统是建筑行业中非常重要的一个方面。
它负责处理建筑物内的污水排放和供水，是保障建筑环境卫生与安全的重要组成部分。
本文将介绍建筑行业给排水系统的设计与施工要点。
一、设计要点1.确定建筑物类型和用途：不同类型的建筑物有特定的给排水要求。
要根据建筑物的类型和用途确定最合适的给排水系统方案。
2.污水产生量的估算：根据建筑物的设计人数和用途，估算污水产生量是确定给排水系统尺寸的重要依据。
3.管道布置：合理布置给排水管道可以提高系统的运行效率和安全性。
要确保管道的坡度和弯头数量，以保证污水的迅速排放。
4.设备选择与配置：根据建筑物的需求，选择适当的污水处理设备和水源设备，并合理配置在系统中。
二、施工要点1.材料选择：给排水系统所使用的材料必须符合国家相关标准，并具有耐腐蚀、密封性好等特点。
常用的材料包括PVC、PP-R等。
2.管道安装：在安装管道时，要确保管道的连接牢固、无漏水现象。
对于有管道连接的部分，使用专业的连接方法和胶水确保连接的质量。
3.弯头和支架安装：安装弯头和支架时，要注意弯头数量和角度的合理安排，以及支架的坚固性和稳定性。
4.设备安装与调试：按照设备的安装要求进行施工，安装完成后进行设备的调试和检查，确保设备正常运行。
三、施工中的注意事项1.施工前的准备：在施工前，要进行详细的项目测量和施工方案的制定。
并确保施工人员具备相关的技能和知识。
2.施工过程中的监督：施工过程中应有专人负责施工监督，确保施工质量符合相关标准。
3.施工现场的安全：施工现场要设置明显的安全标志，施工人员必须穿戴好相关的安全防护用品。
4.施工验收：在施工完成后，必须进行施工的验收工作，确保施工质量和设计方案的符合。
建筑行业给排水系统的设计与施工是一项复杂而又重要的工作。
合理的设计和高质量的施工能够保障建筑物内的污水处理和供水质量，提高建筑环境的舒适度和安全性。
以上介绍的设计要点和施工要点可以作为建筑行业从业人员在进行给排水系统设计与施工时的参考。
给排水设计说明范例
给排水设计说明范例一、项目背景：随着城市建设的快速发展和人民生活水平的提高，给排水系统在城市建设中的重要性越来越凸显出来。
给排水设计作为城市基础设施的重要组成部分，其合理性和科学性直接影响着城市的居民生活质量和城市形象。
因此，本文将为大家提供一份给排水设计说明的范例，旨在帮助设计人员更好地规划城市的给排水系统。
二、设计目标：1. 安全可靠：给排水系统设计要充分考虑到使用者的安全需求，确保给水水质符合卫生标准，排水系统能够正常运作。
2. 高效节能：给排水系统设计要尽可能减少用水量和能耗，采用节能技术和设备，提高系统的运行效率。
3. 环保可持续：给排水系统设计要符合环保要求，减少污染物的排放，最大限度地保护环境。
4. 适应性强：给排水系统设计要考虑到未来城市的发展需求，具备一定的扩展性，能够适应不同的城市规模和特点。
三、设计原则：1. 综合考虑：给排水系统设计要充分考虑到各种因素，如城市布局、土地利用、水资源状况等，进行综合分析和评估。
2. 科学合理：给排水系统设计要遵循相关的技术规范和标准，保证设计方案的科学性和合理性。
3. 绿色可持续：给排水系统设计要推广使用环保材料和节能设备，减少资源消耗和环境污染。
4. 风险评估：给排水系统设计要进行风险评估，识别潜在的风险和问题，并提出相应的应对措施。
5. 经济可行：给排水系统设计要充分考虑到经济效益，确保设计方案的可行性和可持续性。
四、设计内容：给排水系统的设计内容包括以下几个方面：1. 给水系统设计：根据城市的用水需求和供水条件，确定给水系统的规模和布局，选择合适的给水设备和管道材料。
2. 排水系统设计：考虑到城市的排水需求和排水条件，确定排水系统的规模和布局，设计合适的排水设备和管道。
3. 雨水利用系统设计：利用雨水资源，设计雨水收集系统和利用设备，实现雨水的集中利用和排放。
4. 污水处理系统设计：根据城市的污水排放要求和处理能力，设计污水处理设施和处理工艺，实现污水的有效处理和排放。
建筑与给排水系统设计的原则与技巧
建筑与给排水系统设计的原则与技巧建筑与给排水系统的设计在建筑行业中起着至关重要的作用。
良好的设计可以确保建筑物的正常使用，提供健康舒适的生活环境。
本文将讨论建筑与给排水系统设计的原则与技巧，以帮助读者更好地理解和应用这些知识。
一、建筑与给排水系统设计的原则1. 安全性原则安全性是建筑与给排水系统设计的首要原则。
建筑物的结构和给排水系统应能承受预期的荷载，保证在正常使用和突发情况下的安全性。
设计中应合理选择材料，确保其耐久性和安全性能。
2. 可持续性原则可持续性是现代建筑设计的重要考虑因素。
应该采用节能、环保的技术和材料，以减少对环境的影响。
在给排水系统设计中，应考虑水资源的合理利用和废水的处理与回收。
3. 舒适性原则建筑物的设计应追求舒适性，确保居民或使用者在建筑内外有良好的生活体验。
给排水系统的设计应保证供水和排水的稳定性、正常工作和高效运行，以满足人们的基本生活需求。
4. 灵活性原则建筑与给排水系统的设计应具备一定的灵活性，在满足基本功能需求的同时，能够适应不同使用需求的变化。
考虑到建筑物的可变性和可扩展性，可以使得建筑与给排水系统设计更加适应未来的发展。
二、建筑与给排水系统设计的技巧1. 合理规划布局合理规划建筑与给排水系统的布局是设计中的重要一步。
建筑布局要考虑到供水与排水设备的位置、管道的走向以及主要管线的连接方式。
给水管道尽量短、通畅，排水管道应有适当坡度，以保证水流畅通。
2. 选用优质材料在建筑与给排水系统的设计中，选用优质耐用且符合环保要求的材料非常重要。
水龙头、浴室器具、水管等设备和材料应具备漏水和破损的防止能力，选用具有良好密封性和抗腐蚀能力的材料，以确保系统的长期稳定运行。
3. 考虑节能效果建筑与给排水系统的设计中应考虑节能效果，尽可能减少能源消耗。
例如，合理利用自然光和自然通风，减少人工照明和空调使用。
在给水系统中，可以采用节水器、太阳能热水器等设备，降低能源及水资源的消耗。
给排水施工方案(精选)
给排水施工方案（精选）一、施工准备（1）管材应符合设计要求，并有出厂合格证。
管材不得有弯曲、锈蚀。
阀门开关灵活严密，直度和角度正确。
管件无偏扣、方扣、乱扣、断丝等现象。
（2）熟悉纸，了解供暖系统的形式及主要设备。
二、操作工艺立管安装1、布置系统立管时，应与建筑物的使用要求、供暖系统式、散热器的布置情况等配合。
要力求节省管材，便于安装和检修。
立管一般是明装。
立管明装时，应尽量布置在外墙墙角及窗间墙处。
双管系统的供水立管要布置在面向的右侧；回水立管布置在面向的左侧，两根立管中心间距为80mm。
2、暖气立管与横干管连接时，如立管直线长度小于15m时，立管与干管可用二个弯头连接，立管直线长度大于15m时，立管与干管用三个90°弯头与干管连接，横节长度应为300mm，且应有1%坡度，不应使用外丝加弯头代替管段横节作为连接方法，保证立管胀缩得以补偿。
3、住宅工程单顺序式热水供暖系统无闭合管的立管阀门可不装活接头，有闭合管的立管阀门应设活接头，但闭合管可不加活接头。
4、闭合管的准确尺寸要按散热器进水与出水的中心间距，加上散热器上、下支管的坡降值，就是闭合管具体尺寸。
5、供暖立管必须经过调直后才能安装。
调直时应用气焊局部加温的方法进行调直。
6、立管安装前，应先将散热器就位，找好平直度后，才能安装立管。
这样立管的尺寸才能准确。
7、双立管上的半圆弯应准确、平正，支管在半圆弯的中间。
不能错上或错下。
支管安装1、支管的灯叉弯的椭圆率应符要求。
管径不小于或等于100mm，允许偏差10/100；管径大于100mm，允许偏差8/100。
2、暗装或半暗装的散热器支管灯叉弯必须与散热器槽墙角相适应，达到美观。
3、连接散热器的支管应有坡度。
当支管全长小于或等于500mm时，坡降值为5mm；大于500mm为10mm。
上供下回的供水支管坡向散热器，回水支管坡向立管。
下供下回双管式在顶层供水立管上没有排气装置，供、回水支管坡向立管，其他层供水支管坡向散热器，回水支管坡向立管。
