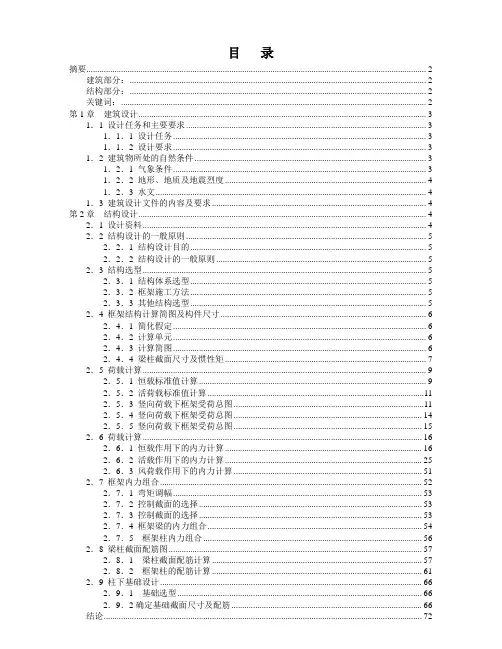

目录摘要 (2)建筑部分： (2)结构部分： (2)关键词： (2)第1章建筑设计 (3)1．1 设计任务和主要要求 (3)1．1．1 设计任务 (3)1．1．2 设计要求 (3)1．2 建筑物所处的自然条件 (3)1．2．1 气象条件 (3)1．2．2 地形、地质及地震烈度 (4)1．2．3 水文 (4)1．3 建筑设计文件的内容及要求 (4)第2章结构设计 (4)2．1 设计资料 (4)2．2 结构设计的一般原则 (5)2．2．1 结构设计目的 (5)2．2．2 结构设计的一般原则 (5)2．3 结构选型 (5)2．3．1 结构体系选型 (5)2．3．2 框架施工方法 (5)2．3．3 其他结构选型 (5)2．4 框架结构计算简图及构件尺寸 (6)2．4．1 简化假定 (6)2．4．2 计算单元 (6)2．4．3 计算简图 (6)2．4．4 梁柱截面尺寸及惯性矩 (7)2．5 荷载计算 (9)2．5．1 恒载标准值计算 (9)2．5．2 活荷载标准值计算 (11)2．5．3 竖向荷载下框架受荷总图 (11)2．5．4 竖向荷载下框架受荷总图 (14)2．5．5 竖向荷载下框架受荷总图 (15)2．6 荷载计算 (16)2．6．1 恒载作用下的内力计算 (16)2．6．2 活载作用下的内力计算 (25)2．6．3 风荷载作用下的内力计算 (51)2．7 框架内力组合 (52)2．7．1 弯矩调幅 (52)2．7．2 控制截面的选择 (53)2．7．3 控制截面的选择 (53)2．7．4 框架梁的内力组合 (54)2．7．5 框架柱内力组合 (56)2．8 梁柱截面配筋图 (56)2．8．1 梁柱截面配筋计算 (57)2．8．2 框架柱的配筋计算 (61)2．9 柱下基础设计 (66)2．9．1 基础选型 (66)2．9．2确定基础截面尺寸及配筋 (66)结论 (72)摘要办公楼位于某市，总共5层。
某五层学校楼结构设计
某五层学校楼结构设计1. 引言本文档旨在描述某五层学校楼的结构设计方案。
该楼将用于教室、实验室和办公室等学术和行政用途。
2. 楼层布局该学校楼共有五层，每层的功能和空间布局如下：- 第一层：主要包括大厅、图书馆、会议室和行政办公室等。
- 第二层：主要包括教室、实验室和计算机室等。
- 第三层：主要是学生休息区和自室等。
- 第四层：主要包括教师办公室和会议室等。
- 第五层：主要是大型会议室和多功能活动室等。
3. 结构设计3.1 结构选材在考虑材料选择时，我们优先考虑了结构强度、耐久性和可持续性等因素。
最终选择了钢筋混凝土作为主要结构材料，以确保楼体的稳定性和安全性。
3.2 柱和梁设计为了满足楼体的承重需求，我们对柱和梁进行了合理的设计。
柱的尺寸和布置经过计算和模拟分析，以确保其能够承受楼层荷载和地震力。
梁的设计考虑了楼层间距和使用要求，以实现结构的均衡和协调。
3.3 地基与基础设计为了确保楼体的稳定性，地基和基础的设计至关重要。
我们进行了详细的地质勘察和土壤力学分析，以确定适宜的基础类型和尺寸。
同时，我们考虑了地下水位等因素，采取了相应的防水措施。
3.4 抗震设计考虑到地区的地震活动性，我们在设计过程中充分考虑了抗震性能。
通过采用加强横向连接和适当的地震减缓措施，如剪力墙和减震装置，确保楼体在地震发生时能够承受荷载并保持稳定。
4. 总结本文档介绍了某五层学校楼的结构设计方案，包括楼层布局和结构设计的要点。
通过合理的材料选择和设计，我们能够建造出稳定、耐久和安全的学校楼。
该设计方案可为实际施工提供参考和指导。
> 注：以上内容为虚构，仅用于示例目的。
教学楼结构计算书
结构计算书1 设计资料（1）工程名称：某中学教学楼。
（2）结构形式：现浇钢筋混凝土框架结构，柱网尺寸为7.2m×6m。
（3）工程概况：建筑层数5层，层高3.6m，室内外高差450mm，女儿墙高600mm，建筑高度18.45m，建筑面积3342.8m2。
（4）基本风压：0.45 kN/ m2，地面粗糙度为C类。
（5）基本雪压：0.40 kN/ m2。
（6）抗震设防烈度：七度设防。
（7）材料选用：钢筋：梁、柱中的纵向钢筋采用HRB335，板中钢筋和箍筋采用HPB235；基础中除分布钢筋和箍筋采用HPB235外，其余钢筋采用HRB335。
混凝土：采用C30混凝土；墙体：采用加气混凝土砌块，重度γ=5.5 kN/m3 ；窗：铝合金窗，γ=0.35 kN/m3 ；（8）墙体厚度：医务室和卫生间的隔墙厚150mm，其余墙厚为250mm。
结构平面布置图如图1所示。
图1 结构平面布置图2 梁、柱截面尺寸估算2.1 梁截面尺寸估算框架梁截面高度11(~)1612h l =，截面宽度11(~)32b h =，本结构中取：纵向框架梁： b=250mm h=600mm 横向AB 、CD 跨框架梁： b=250mm h=500mm 横向BC 跨框架梁： b=250mm h=400mm 次梁： b=250mm h=500mm2.2 柱截面尺寸估算框架柱的截面尺寸11~1218c i b H ⎛⎫= ⎪⎝⎭，()12c c h b = ，i H 为第i 层层高。
本结构中层高为3.6m ，故c b =（200~300）mm 。
框架柱截面尺寸还应根据公式[]c cNA f μ≥N 估算。
式中：()1.1 1.2v N N = ，v N =负荷面积×（12~14） kN/ m 2×层数，[]μN 为轴压比，可根据规范查出。
仅估算底层柱。
本结构中，边柱和中柱负荷面积分别为（7.2⨯3）m 2 ，（7.2⨯4.35）m 2，层数为5层；该框架结构抗震设防烈度为七度，建筑高度18.45m<30m ，因此为三级抗震，其轴压比限值[]μN =0.9。
5层框架结构教学楼毕业设计(附全套)解析
