大采高工作面矿压总结()
个人资料整理 仅限学习使用
霍尔辛赫3207大采高工作面
矿压观测总结报告
(4.26-5.13>
天地科技股份有限公司
2018年5月17日 个人资料整理 仅限学习使用
1工作面周期来压分析
此次3207工作面矿压数据分析时间从2018年4月26日开始至2018年5月13日止。
周期来压分析以支架的平均循环末阻力与其均方差之和作为判断顶板周期来压的主要指标。数据计算的公式为：
式中，——循环末阻力平均值的均方差；
n——实测循环数
——各循环的实测循环末阻力；
——循环末阻力的平均值，。
顶板来压依据：
基本顶周期来压强度－动载系数(也称动压系数>K，习惯上常以动载系数K作为衡量基本顶周期来压强度指标，动载系数可表示为：
式中：——表示周期来压期间支架平均工作阻力，kN；
——表示非周期来压期间支架平均工作阻力，kN；
——动载系数。
各支架来压判据计算结果如表1-1所示。
表1-1 支架周期来压判据
支架 循环末阻力/kN
平均阻力 均方差 判据
7# 5509 958 6467
8# 6204 933 7138
9# 5673 763 6436
30# 8228 1028 9256
31# 8412 1070 9482 个人资料整理 仅限学习使用
32# 9188 1221
10409
53# 8806 861 9668
54# 9095 1149 10244
55# 9185 1128 10313
76 9248 1001 10249
77 9102 1010 10112
78 8933 1163 10096
99 9026 1057 10083
100 7604 1261 8865
101 7472 573 8044
122 7678 885 8563
123 6561 1180 7741
124 7377 928 8305
各支架循环末阻力曲线和时间加权阻力变化曲线如图1-1～1-18所示，其中蓝色点表示循环末阻力、粉色点代表时间加权阻力；蓝色线段、粉色线段为周期来压判据，红色线段表示周期来压位置。
图1-17号支架循环末阻力和时间加权变化曲线 个人资料整理 仅限学习使用
图1-28号支架循环末阻力曲线图
图1-39号支架循环末阻力曲线图 个人资料整理 仅限学习使用
图1-430号支架循环末阻力曲线图
图1-531号支架循环末阻力曲线图 个人资料整理 仅限学习使用
图1-6 32号支架循环末阻力曲线图
图1-753号支架循环末阻力曲线图
个人资料整理 仅限学习使用
图3-1-854号支架循环末阻力曲线图
图3-1-955号支架循环末阻力曲线图 个人资料整理 仅限学习使用
图3-1-1076号支架循环末阻力曲线图
图3-1-1177号支架循环末阻力曲线图 个人资料整理 仅限学习使用
图3-1-1278号支架循环末阻力曲线图
图3-1-1399号支架循环末阻力曲线图
个人资料整理 仅限学习使用
图3-1-14 100号支架循环末阻力曲线图
图3-1-15 101号支架循环末阻力曲线图 个人资料整理 仅限学习使用
图3-1-16 122号支架循环末阻力曲线图
图3-1-17 123号支架循环末阻力曲线图 个人资料整理 仅限学习使用
周期来压统计如表1-2所示，工作面在正常推进阶段，基本顶周期来压平均步距约为14.8m，其中上部约为13.1m、中部约为15.2m、下部为16.2m；周期来压期间动载系数统计结果见表1-3，来压期间支架平均工作阻力为9159KN，见表1-4。
表1-2 各支架周期来压步距
来压
次序 工作面位置 上部 中部 下部
支架号 7# 8# 9# 30# 31# 32# 53# 54# 55# 76# 77# 78# 99# 100# 101# 122# 123# 124#
1 9.6 9.6 9.6 13.4 13.6 / 15.2 16.2 16.2 15.6 15.6 15.6 18.8 16.4 14.2 15.6 15.6 18.8
2 14.4 14.4 15.4 14.6 10.4 11.4 14.4 14.4 14 14.4 / / 18.6 12.4 14.4 / /
/
3 15.4 15.4 14.4 / 13.6 14.6 / / / / / / / 14.4 18.6 / / /
平均/m 13.1 15.2 16.2
总平均/m 14.8
表1-3周期来压时动载系数
工作面位置 上部 中部 下部
支架号 7# 8# 9# 30# 31# 32# 53# 54# 55# 76# 77# 78# 99# 100# 101# 122# 123# 124#
动载系数 1.62 1.51 1.49 1.51 1.43 1.55 1.37 1.52 1.49 1.43 1.40 1.51 1.44 1.65 1.22 1.42 1.62 1.40
平均 1.51 1.4 1.46
总平均 1.477 个人资料整理 仅限学习使用
图1-19 来压期间各支架动载系数折线图 图1-20 来压期间倾向工作阻力分布
表1-4 周期来压期间各支架工作阻力
工作面位置 上部 中部 下部
支架号 7# 8# 9# 30# 31# 32# 53# 54# 55# 76# 77# 78# 99# 100# 101# 122# 123# 124#
来压期间支架工作阻力 7359 7974 7331 10324 10437 11767 10408 11393 11339 11412 11191 11294 11167 10291 8468 9864 9015 9121
平均工作阻力/KN 8494 10467 8517
占额定百分比 70.8% 87.2% 71.0%
总平均 9159 个人资料整理 仅限学习使用
2 支架阻力特征分析
2.1 支架工作阻力频率分布
正常推进时期支架工作阻力在各区间段占的百分比统计结果如表2-1所示，再对各架不同区间的百分比以直方图形式表达，如图2-1～2-18所示。
表2-1支架工作阻力频率统计表
架号 0~3 3~4 4~5 5~6 6~7 7~8 8~9 9-10 10-11 11-
×1000N
7# 15.13% 5.78% 13.12% 24.92% 12.69% 23.88% 4.48% 0.01% 0.00% 0.00%
8# 9.70% 6.36% 13.90% 12.49% 23.91% 20.23% 12.53% 0.55% 0.32% 0.00%
9# 7.82% 14.72% 8.62% 31.74% 10.22% 24.27% 2.62% 0.00% 0.00% 0.00%
30# 4.75% 3.18% 4.16% 8.63% 12.19% 26.98% 11.85% 6.94% 21.34% 0.00%
31# 3.76% 2.91% 3.19% 14.29% 9.16% 29.36% 21.34% 7.61% 2.43% 5.96%
32# 2.71% 1.90% 4.24% 7.84% 9.33% 23.80% 12.59% 7.59% 6.25% 23.75%
53# 1.28% 2.25% 4.15% 6.57% 14.67% 19.79% 15.79% 12.44% 23.06% 0.00%
54# 1.44% 2.04% 1.85% 6.56% 16.80% 17.04% 11.22% 9.98% 6.53% 26.53%
55# 2.22% 0.93% 3.40% 7.77% 12.56% 20.96% 11.03% 7.99% 7.35% 25.79%
76# 2.04% 3.11% 5.88% 6.38% 12.81% 13.54% 17.65% 11.08% 5.84% 21.68%
77# 0.45% 2.57% 3.72% 4.88% 7.41% 22.13% 19.12% 13.06% 8.65% 18.02% 个人资料整理 仅限学习使用
78# 2.23% 3.81% 7.06% 5.43% 15.42% 11.68% 13.98% 14.14% 7.22% 19.02%
99# 5.07% 2.16% 2.54% 11.51% 18.99% 15.23% 8.68% 11.79% 16.60% 7.44%
101# 10.29% 3.44% 6.23% 7.65% 16.79% 19.59% 10.99% 16.59% 6.78% 1.66%
102# 9.60% 3.04% 10.21% 8.30% 25.22% 32.13% 11.50% 0.00% 0.00% 0.00%
122# 3.54% 5.53% 3.30% 16.28% 17.36% 20.29% 14.54% 3.28% 3.94% 11.94%
123# 13.57% 3.55% 4.39% 12.72% 18.60% 25.93% 2.71% 1.82% 8.43% 8.27%
124# 7.16% 2.58% 1.30% 8.08% 20.38% 29.52% 13.49% 17.49% 0.01% 0.00%
平均 5.71% 3.88% 5.63% 11.22% 15.25% 22.02% 12.01% 7.91% 6.93% 9.45%
从表2-1可以看出支架工作阻力位于4000KN以下的只占9.95%，支架工作阻力大于11000KN的约占9.45%，这属于不正常现象，原因是在5月5日~5月11日主运皮带延伸工作面停产，上覆岩层充分运动后顶板弯曲下沉量增大会给支架施加更大载荷；支架工作阻力有49%在6000KN~9000KN之间，说明支架额定工作阻力为12000KN还是可以满足该工作面正常需要,支架平均工作阻力分布基本符合正态分布比较正常。
综采工作面采后总结
鸿锋煤矿11205综采工作面采后总结
- 1 -
11205综采工作面采后总结
11205综采工作面于2016年9月26日开始初采，于2017年8月18日末采结束。现将11205工作面采后总结如下：
一、基本情况
1、工作面位置：
工作面地处工业广场北，羊路沟安全煤柱以南黄土梁峁区；地面标高＋1258.00~＋1300.00m；2-2煤层底板标高：＋1227.86~＋1237.51m。
11205综采工作面位于一盘区北翼，其北部为羊路沟保安煤柱；南邻一盘区回风大巷保安煤柱、东邻11203工作面（已回采完毕）；西为11207备用工作面。工作面倾斜长度为144.5m。工作面倾向回采长为：1378m，总面积为：199121m2。
2、地质和水文地质及煤层赋存条件：
煤层厚度：一般为1.69~2.27m，平均厚度2.01；煤层倾角小于4°；煤层结构简单；地质类型简单。
工作面直接充水因素主要为顶板裂隙含水层，该含水层为直接充水层，富水性不均匀，补给源不充分；水文地质类型简单。
本工作面煤层为延安组2-2煤层，煤层厚度变化小，结构较简单，煤的灰份、硫份变化小，属稳定性煤层，2-2煤层中部分含菱铁质或钙泥质结核，煤层以中、细条带状结构为主；煤层容重1.31t/m3，煤 鸿锋煤矿11205综采工作面采后总结
- 2 - 质主要为不粘煤。
属于易自燃煤层；煤尘有爆炸危险性。
无地热异常、岩浆侵入和陷落柱。
3、巷道布置和采煤方法：
11205综采工作面开采方法为倾斜长臂后退式回采，顶板管理为全部挎落法。
矿压观测总结报告（大全5篇）
矿压观测总结报告（大全5篇）
第一篇：矿压观测总结报告
2011年3月份11A601工作面支护质量与顶板动态监测预
报应用及矿压观测总结报告
吉新矿11A601作面支护质量与顶板动态监测预报应用及矿压观测总结报告：11A601工作面面长116.6m，走向1180m采高2.6m，倾角20~40º顶板支护设备选用放顶煤液压支架支护强0.54MPa＜0.64MPa-0.73MPa.顶板管理是采煤工作面回采工艺的最关键问题，近两年虽然采取了一些措施,取得了较好效果,但仍未管好顶板杜绝顶板冒顶事 故，支护质量与顶板动态监测预报则是用科学的办法及时掌握回采工作面支架初撑力质量和预报顶板即将发生的活动,适时采取可靠的治理措施,实现安全产.2011年1月1日我矿安装了KJ216煤矿顶板动态监测系统在11A601工作面，工作面共安装4台压力监测分机，分别安装在75架（1号机上部）43架（2号机中）31架（3号机中部）3架（4号机下部）主要监测顶板活动规律，按照规程支架对顶板初撑力设计值是不得大于24MPa，超过设计值支架安全阀会自动漏液，经过三个月的实践,初步掌握了顶板活动规律,及时预报了顶板即将出现的变化,采取相应措施,保证了安全生产.根据3月份11A601工作面综采工作阻力历史数据分析曲线图和监测日报表作出以下结论;
1，工作面上端与下端压力太小，其中上部压力比较突出，平均压力值最大11.33MPa，最小2.69MPa，中部压力较大已超出预定的设计值，平均压力值最大33.13MPa，最小4.876MPa，下部压力值平均最大值23.92MPa，最小值5.4MPa
2，中部压力从3月5日（923m）至3月12日（938m）明显增大，平均压力值49MPa，初步发现中部有来压现象，来压步距为15m，持续时间7天
3，3月22日中部压力值最大已达到46MPa，由此可证明支架安全阀没有自动漏液泄压，安全阀需检修或更换。
浅析大采高综放采场矿压显现规律
浅析大采高综放采场矿压显现规律
摘要:大采高综放开采技术因其特殊的优势,越来越受到人们的重视。本文对大采高综放工作面矿压显现规律进行了简要分析,介绍了大采高综放技术的发展和现状,对煤矿的安全高效生产具有重要意义。
关键词:大采高综放 矿压显现 采矿技术
近年来随着煤矿机械化程度的不断提高,综放技术得到快速的发展。由于在开采厚煤层中综采放顶煤所表现出来的诸多优越性,综采放顶煤采煤法在我国迅速发展。随着我国经济快速的发展和对煤炭资源需求量的增加,一种新的放顶煤开采技术即大采高综放技术诞生。由于我国特厚煤层储量丰富,在开采过程中为了提高特厚煤层的采出率,越来越多的矿井采用了这一新技术。因此,在开采特厚煤层的诸多技术路径中,大采高综放采煤法将会成为重要的技术来发展,其前景非常广阔。
1 大采高综放开采技术的发展
随着大采高综放开采技术的不断成熟,该技术在实现我国特厚煤层高产高效、安全开采中起着重要的作用。与普通综放开采技术和大采高综采技术相比,大采高综放开采有以下优点,其充分利用大采高开采技术和普通综放开采技术优势,扩展了放顶煤开采煤层厚度上限,工作面生产能力进一步增加。由于加大了采煤高度,增加了顶煤的放出空间,有利于顶煤的充分松动和垮落,回收率提高;由于工作面断面增大,加强了工作面的通风能力,满足高产的通风要求;采煤机与运输机等大功率综采设备得到了充分的利用。随着大采高综放开采技术在我国不断的发展,该技术的上述优点为我国开采特厚煤层开辟了一条新路。近年来我国已经研制了适合大采高综放开采的新型放煤支架和相关的设备,综放工艺和提高采出率的相关技术得到了较大的提高。在特殊地质条件下开采特厚煤层中,大采高综放开采技术也得到了较好的应用,经济效益有了较大幅度的提高。特别是在我国一些地质条件相对较好的矿区,大采高综放开采技术达到了国际的领先水平。大采高综放采(割)煤高度增大、放煤高度增大、上覆岩层破坏范围扩大导致工作面的矿山压力显现不同于普通综放工作面,目前尚无系统的实测成果;大采高综放支架既要满足大采高稳定性要求,又要适应放顶煤工艺中顶煤控制要求,大采高综放的煤壁片帮问题和支架合理工作阻力确定的问题尚未很好解决;支架—围岩关系更为复杂,目前尚无系统的理论成果指导大采高综放实践。因此,研究大采高综放工作面矿压显现规律具有重要意义。
综采工作面矿压分析
十一月份综采工作面矿压观测分析报告
本月通过对33405综采工作面矿压观测， 掌握了该工作面煤层顶板初次来压和周期来压步距、工作面支架支护强度、围岩破坏活动过程煤壁中应力变化大小和应力影响范围。为工作面现场管理提供完善、准确的资料，以直接指导生产实践和解决施工生产问题。
一、煤质和煤层赋存情况 ，该工作面所采(3+4)#煤层是二叠系下统山西组主要可采煤层，根据现有巷道揭露的煤层资料分析，该面煤层结构简单，煤层属稳定煤层，煤层厚度为 3.65m。煤层倾角 3°～7°平均 6°。1、煤层顶、底板情况：（１）、顶板 ：顶板依次为伪顶、 直接顶、 基本顶。伪顶为灰黑色碳质泥岩，泥质结构，薄层状构造，厚度平均约为 0.18m；直接顶为黑色砂质泥质结构，泥质结构，薄层状构造，斜层理较发育，底部含碳质，厚度平均约为 7.75m；基本顶为灰 色粉砂岩、中间含中粒砂岩，为粉砂状结构，薄层状构造，厚度平均约为 8.05m。（２）、底板：直接底板为灰黑色泥岩，泥质结构，薄层状构造，厚度平均约 8.5m。3#+4#煤层顶板以泥岩为主， 抗压强度平均 13.8MPa；抗拉强度平均 0.95MPa； 单项抗剪强度平均
6.79 MPa；底板也多为泥岩，抗压强度平均 10.6MPa。 2、地质构造：据掘进揭露的地质资料分析，33405工作面煤层整体形态为一单斜构造，工作面沿倾向布置，从工作面巷道揭露资料看，该面地质构造相对简单，古河床冲刷带和F28正断层横穿整个工作面。工作面里段为易冒落的顶板，顶板随回采而垮落，顶板来压比较稳定。
二、原始记录汇总： ① 工作面支架支护载荷的观测根据，33405
工作面的顶板支护动态监测记录：每5天进行一组数据分析，数据平均值如下：1-5:16.68 Mpa、6-10:20.1Mpa、11-15:20.86 Mpa、16-20
21.94Mpa、21-25:20.34MPa、26-30:22.5 Mpa, 本月共出现4个压力峰值，分别是6日的25.1Mp、12日的20.2 MPa、22日的28MPa、28日的29.2Mpa，其它时间都相对平缓。通过对以上数据进行分析得知本月工作面周期来压步距分别23.3m、26.8m、22.15m、25.5m、平均为24.43m。

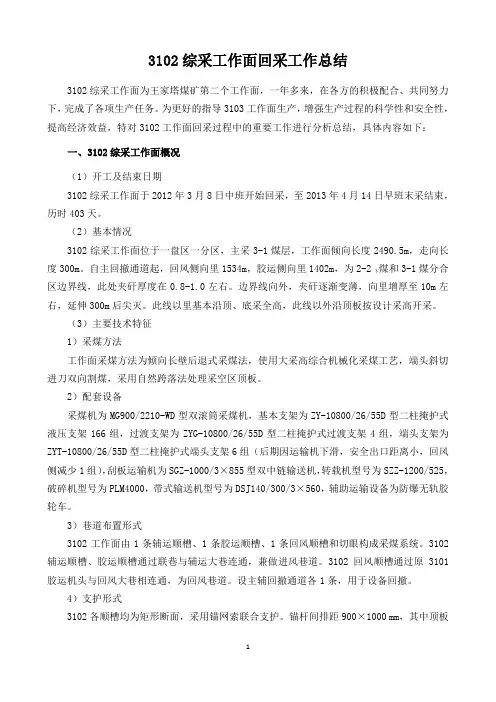

3102综采工作面回采工作总结
