水性环氧地坪生产配方及工艺
水性环氧地坪生产配方及工艺
水性环氧面涂配方一(普通光泽A:B=1:5)
A组分 份（质量）
标准液体环氧树脂（EEW=190,型号为E-51,128） 59.4
丙二醇甲醚 8.91
B组分
水性环氧固化剂GCA02 40
水 60
消泡剂 0.2
润湿剂 2
钛白粉/填料 105
抗刮伤剂LJ95 5
水性环氧固化剂GCA02 60
水 50
水性色浆 视颜色而定
消泡剂 0.8（如果不加抗刮伤剂，加量减少至0.4）
消泡剂 1.5（如果不加抗刮伤剂，加量减少至1）
B组分制备工艺：
(1) 将水、消泡剂、润湿剂、GCA02四种原料加入洁净容器中，低速分散5分钟，待水性环氧固化剂GCA02溶解均匀即可。
(2) 加入LJ95和填料，先分散均匀，然后砂磨至合适细度。
(3) GCA02、水、水性色浆和消泡剂在低速下加入，再于中速下分散均匀后出料。
钛白粉用量根据最终涂膜颜色深浅而定，如果配制深色漆，需用部分沉淀硫酸钡、硅灰石粉或滑石粉等填料来替代该配方中的钛白粉含量。
如因气温较低，液体环氧树脂较粘稠，A组分可用部分丙二醇甲醚稀释，这样也可改善流平性，丙二醇甲醚的用量为液体环氧树脂量的5－20％。
水性环氧面涂配方二（亮光A:B=1:4） A组分 份（质量）
标准液体环氧树脂（EEW=190,型号为E-51,128） 59.4
丙二醇甲醚 8.91
B组分
水性环氧固化剂GCA02 40
水 50
消泡剂 0.2
润湿剂 2
钛白粉/重晶石粉 75
抗刮伤剂LJ95 5
水性环氧固化剂GCA02 60
水 40
水性色浆 视颜色而定
消泡剂 0.8（如果不加抗刮伤剂，加量减少至0.4）
消泡剂 1.5（如果不加抗刮伤剂，加量减少至1）
B组分制备工艺：
(1) 将水、消泡剂、润湿剂、GCA02四种原料加入洁净容器中，低速分散5分钟，待水性环氧固化剂GCA02溶解均匀即可。
(2) 加入钛白粉和LJ95，先分散均匀，然后砂磨至合适细度。
(3) GCA02、水、水性色浆和消泡剂在低速下加入，再于中速下分散均匀后出料。
钛白粉用量根据最终涂膜颜色深浅而定，如果配制深色漆，需用部分沉淀硫酸钡、硅灰石粉或滑石粉等填料来替代该配方中的钛白粉含量。
如因气温较低，液体环氧树脂较粘稠，A组分可用部分丙二醇甲醚稀释，这样也可改善流平性，丙二醇甲醚的用量为液体环氧树脂量的5－20％。
(1)生产准备过程(原料工序)
包括反应所需的主要原料、助剂、填料、溶剂等各种辅助原料的储存、净化、干燥以及配制等。
(2)助剂准备过程(催化剂工序)
包括反应使用的催化剂和各种助剂的制备、溶解、储存、配制等。 (3)反应过程(反应工序)
是化学反应进行的场所，全流程的核心。以反应过程为主，还要附设必要的加热、冷却、反应产物输送以及反应控制等。
(4)分离过程(分离工序)
将反应生成的环氧地坪漆产物从反应系统分离出来，进行精制、提纯、得到目的产品。并将未反应的环氧地坪漆原料、溶剂以及随反应物带出的催化剂、副反应产物等分离出来，尽可能实现原料、溶剂等物料的循环使用。
(5)回收过程(回收工序)
对反应过程生成的一些副产物，或不循环的一些少量的未反应原料、溶剂，以及助剂等物料均应进行必要的精制处理以回收使用，为此要设置一系列分离、提纯操作，如精馏、吸收等。
(6)后加工过程(后处理工序)
将分离过程获得的环氧地坪漆的产物按成品质量要求的规格、形状进行必要的加工制作，以及贮存和包装出厂
工艺参数
质量控制
环氧树脂地坪做法
环氧树脂地坪做法
环氧树脂地坪是一种高强度、耐磨损、易清洁、美观大方的地坪材料，广泛应用于工业、商业、医疗、教育、体育等领域。其制作过程简单，但需要严谨的操作和专业的技术。
1. 基础处理
首先对地面进行基础处理，清除灰尘、油污、杂物等，确保地面干燥干净，表面平整。
2. 底漆涂装
环氧地坪的质量和使用寿命与底漆涂装有很大关系，所以必须选用高质量的底漆。选取正确的底漆型号后，使用滚筒或刷子进行均匀地涂装，涂装面积不要过大，约10-20平方米为宜。
3. 中涂涂装
底漆干燥后进行中涂涂装。中涂选用同样质量的环氧树脂材料，也可以添加特殊填料，用滚筒或刷子均匀地涂在底漆表面上，中涂厚度一般为1-2毫米。 4. 防滑处理
有些工厂或场所对地面防滑要求比较高，因此需要进行防滑处理。防滑剂可以直接添加在环氧树脂涂料中，也可以在涂装完成后，用喷枪将防滑剂喷洒在环氧漆表面上。
5. 面漆涂装
中涂干燥后，进行面漆涂装，面漆颜色可以根据需要进行选择。使用同样的涂装工具，均匀涂装一层环氧树脂面漆。面漆厚度一般为0.1-0.2毫米。
6. 养护
环氧地坪完成涂装后，需要进行养护。在涂装后的48小时内，不允许有水，物品或人员进入已经涂装的区域。72小时后，可以进行适当的散步、物品摆放等操作，但不得进行重物压迫或高强度的运动。
以上就是环氧树脂地坪的制作过程，需要注意的是，涂装过程中要注意控制温度和湿度，避免出现泡孔、起皮等问题。同时，要选用符合规定标准的环保材料，确保环保健康。
水性环氧防腐漆配方及应用研究
水性环氧防腐漆配方及应用研究
随着环保意识的增强，对高性能防腐涂料的需求也十分迫切。本文介绍了水性环氧防腐涂料的制备方法，讨论了水性环氧体系的优点。
标签：水性环氧；底漆；防腐性
引言
随着国家对环境保护的重视及人们环保意识的日益增强，水性涂料成为涂料发展的重要方向和研究热点。水性环氧防腐涂料是以水为分散介质，环氧树脂作为主要成膜物质的一种的涂料，因其绿色环保、生产施工方便、无安全隐患、成本较低等优势而成为研究热点。
1.实验部分
1.1实验原料和制备方法
主要原料：水，润湿剂，分散剂，增稠剂，消泡剂，助溶剂，闪锈剂，环氧乳液及固化剂（美国翰森，亨斯曼，美国空气化学，自制），功能填料（三聚磷酸铝粉，磷酸锌粉），滑石粉，硫酸钡，云母粉等。
A组份制备方法：在搅拌釜中依次加入水，润湿剂，分散剂，闪锈剂，助溶剂，消泡剂等，控制搅拌速度为400转/min，搅拌20min-30min，然后将滑石粉，磷酸锌粉，硫酸钡，三聚磷酸铝粉，云母粉等加入上述混合液中，开启高速分散模式，转速900转/min。搅拌1h，加入反应釜中分散均匀，最后加入环氧树脂乳液，增稠剂制得水性环氧防腐涂料A组份，并将A组份研磨至细度≤40um。
B组分制备方法：在搅拌釜中加入消泡剂，润湿流平剂，水性环氧固化剂搅拌均匀即可。
1.2水性环氧防腐涂料基本配方
水性环氧防腐涂料基础配方见表1所示。
1.3试验仪器和水性环氧防腐涂料性能检测
漆膜硬度仪（TQC-SP0500），高速分散搅拌器（FJS-300），盐雾试验仪（YWX/Q-250），NDJ旋转粘度计等。水性环氧防腐涂料依据《水性环氧树脂防腐涂料》HG/T4759-2014标准要求制作检测样板。
2.结果与讨论
2.1水性环氧树脂乳液与固化剂体系对成膜性能的影响
2.1.1胺氢当量对漆膜基本性能的影响
本试验采用自主开发的水性环氧树脂固化剂体系，研究胺氢当量对漆膜基本性能的影响。其结果如表2所示。
环氧树脂地坪施工工艺及技术要求
环氧树脂地坪施工工艺及技术要求
在我们日常生活中，地坪的质量可谓是重中之重。尤其是那些需要承受重压或者经常被人流走动的地方，选择一款合适的地坪材料可是个大事儿。而环氧树脂地坪，嘿，就是这样一种既耐磨又美观的材料，今天就让我们聊聊它的施工工艺和技术要求。
1. 环氧树脂地坪的基本概念
1.1 什么是环氧树脂地坪？
首先，我们得弄清楚什么是环氧树脂地坪。简单来说，它是一种由环氧树脂、固化剂和各种添加剂调配而成的地面材料，铺在地面上以后，干了就像给地板穿了一层“铠甲”，强度高、耐磨损，真的是个好东西。用在工业、商业甚至家居环境中，效果都是杠杠的，轻松hold住各种压力和磨损。
1.2 为啥选择环氧树脂地坪？
说到选择环氧树脂地坪，理由可多了。首先，它的外观真的是好看得不要不要的，颜色多样，图案花哨，可以根据不同场合来定制。其次，它的清洁也很方便，平时只要简单拖一拖就行，谁还不想省点力气呢？再者，环氧树脂的耐化学腐蚀性也很强，特别适合那些易洒溶剂的地方，比如化工厂，简直是“化工界的网红”。
2. 环氧树脂地坪的施工工艺
2.1 前期准备
在施工前，我们可得准备好一切，不能马虎。首先，要确保地面干燥平整，任何裂缝或者凹坑都得处理好，否则就算是好的材料，铺上去也不一定好看。接下来，清理现场，灰尘、油污都得清除，确保环氧树脂能和地面“亲密接触”。有的朋友可能会问，是
否需要打磨？没错，打磨是必须的，就像给地面做个“面膜”，这样能增加附着力，让环氧树脂更牢靠。
2.2 施工步骤
好了，准备工作都做完了，接下来就是大展身手的时候。首先，按照比例调配好环氧树脂和固化剂，一般这个比例得听生产厂家说的，别自己瞎来。然后用刷子或者滚筒，均匀涂抹第一层，这可是关键的第一步，得小心翼翼，确保没有漏涂的地方。待第一层干透后，再进行第二层的施工，重复这个过程，通常要涂两到三层，具体看地坪的要求。
施工过程中，温度和湿度也是很重要的，最好在20℃左右进行，这样干得快，效果也好。还有，施工完成后，要耐心等待，至少48小时再允许人走动，毕竟新铺的地面也需要“休息”。
水性地坪漆施工工艺
-
虎鹰水性环氧地坪漆施工工艺
【地面处理】
地面打磨：使用打磨机将地面水泥渣子等高出地面的部分打磨平整，清除地面灰土。对疏松地面和油污地面采用其他处理措施方法。
【底涂施工】
按说明书比例取相应的底漆A B组分数量进行混合，电动搅拌2-3分钟，熟化5-10 分钟后加水 20-30%再搅拌均匀即可使用。底涂可采用滚涂或刮涂，配制好的材料须在规定操作时间内使用完毕，底涂涂装2～4小时后，可进行中涂的涂装，底涂材料使用参考用量0.08-0.15／㎡左右。
【中涂施工】
先将中涂的B组分搅拌均匀，按说明书配比比例取相应的A B组分数量进行混合，并电动搅拌3-5分钟，熟化5-10 分钟后加水
20-30%，边搅拌边加入石英砂（石英砂数量为AB总量的1-2倍）充分搅拌均匀即可使用。如果中涂要求做的更厚一些，可选择粒径大些的石英砂和加入0.5-1倍量的425#水泥。混合好的中涂材料在规定时间内使用完，中涂待固化后（约12小时）可进行打磨和腻子层批刮。中涂砂浆厚度1mm材料用量0.3-0.4kg／㎡。
【腻子批补】
使用中涂材料按中涂材料的配比方法进行调配，可以不加水直接在打磨好中涂面层上进行刮涂。如有需要可以适当加入较细的石英粉
- 或重钙粉批补，批补完干后用细的砂盘纸进行整体打磨一遍，批补材料参考用量0.05-0.1kg／㎡。
【面漆施工】
先将面漆的B组分搅拌均匀，按说明书配比比例取相应的A B组分数量进行混合，并电动搅拌3-5分钟，熟化5-10 分钟后加水 5-10%，再次充分搅拌均匀即可使用。面漆采用滚涂工艺，配制好的材料须在规定操作时间内使用完毕，面涂材料参考用量0.15-0.20kg／㎡。如需要涂装2道面漆（或涂装罩光面漆），可在 6～8 小时后再涂装。
【注意事项】
不要参入有机稀释剂。
根据中涂厚度选择石英砂目数。
面涂时应甩干滚筒在以免影响漆膜均匀度和颜色。
环氧树脂自流平地面施工工艺

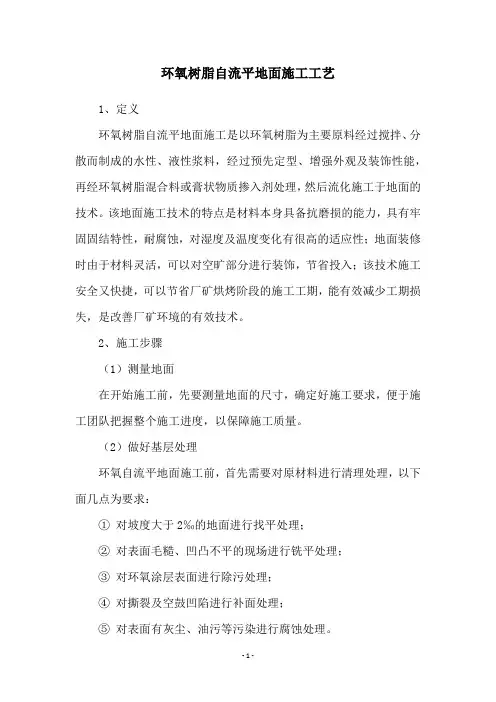

- 1 - 环氧树脂自流平地面施工工艺
1、定义
环氧树脂自流平地面施工是以环氧树脂为主要原料经过搅拌、分散而制成的水性、液性浆料，经过预先定型、增强外观及装饰性能，再经环氧树脂混合料或膏状物质掺入剂处理，然后流化施工于地面的技术。该地面施工技术的特点是材料本身具备抗磨损的能力，具有牢固固结特性，耐腐蚀，对湿度及温度变化有很高的适应性；地面装修时由于材料灵活，可以对空旷部分进行装饰，节省投入；该技术施工安全又快捷，可以节省厂矿烘烤阶段的施工工期，能有效减少工期损失，是改善厂矿环境的有效技术。
2、施工步骤
（1）测量地面
在开始施工前，先要测量地面的尺寸，确定好施工要求，便于施工团队把握整个施工进度，以保障施工质量。
（2）做好基层处理
环氧自流平地面施工前，首先需要对原材料进行清理处理，以下面几点为要求：
① 对坡度大于2‰的地面进行找平处理；
② 对表面毛糙、凹凸不平的现场进行铣平处理；
③ 对环氧涂层表面进行除污处理；
④ 对撕裂及空鼓凹陷进行补面处理；
⑤ 对表面有灰尘、油污等污染进行腐蚀处理。 - 2 - （3）进行混合施工
在基底处理完毕后，就可以进行混合施工，此时可以将混合料和膏状物质掺入剂搅拌均匀，加入水搅拌成环氧树液，随后进行流化施工。自流平层要求实施至地面表面连续、平整。
（4）抛光处理
环氧自流平地面施工初期，现场表面会出现手痕和散粒等，这时候就需要进行抛光处理，抛光后的地面色泽更为漂亮，给人以美观大方之感。
（5）施工完毕
环氧自流平地面施工完毕后，要进行最终检查，以确认施工质量和施工要求及技术标准是否达到要求，经检验合格，即可解除施工围挡，宣告施工完毕。
水性环氧地坪漆施工工艺全套
水性环氧地坪漆施工工艺全套
水性环氧树脂地坪漆，是一种以水为介质，可溶于水的环保材料。其施工时无需添加其它化学溶剂，完全无刺激性气味散发，也不会对环境和施工人员造成伤害。
水性环氧树脂地坪漆不仅保持了环氧优异的物理、化学性能，还具有安全、节能、涂膜透气、参与水泥水化等特性，因此水性环氧除了代替传统油性环氧的应用，还具有更广泛的用途。水性环氧地坪漆系统，对大多数基材具有良好的附着力，在潮湿的基材表面同样有良好的粘结性,具有硬度高、耐磨性好、耐酸碱等性能。装饰性强，涂膜光泽柔和、质感好、表面平整；透气性好，可在潮湿的环境中施工并固化，成功解决由于地下水汽渗透积压而引起涂膜鼓泡、脱离的问题；水性产品，气味小，无污染，不含甲苯、二甲苯等挥发性有机溶剂，满足当前环保的要求。
一.适用范围
广泛适用于各种潮湿地面，各种厂房、仓库、一楼无防潮层的地面，各种地下停车场等潮气上匕较重的地面。适用行业不限，如电子、电器、医药医疗、航空航天及食品饮料等行业。
二.地坪特性
①耐磨、硬度好；
②环保、防尘、防霉； ③无接缝、便于清洁；
④耐水、耐油污、耐酸碱等一般化学腐蚀；
⑤固化性能受温度、湿度影响较小，对湿面有较好的粘接强度。
三、施工工具
①基层面处理：无尘研磨机，小型打磨机、手磨机、刮刀、吸尘器、清;士丁目笺•
②底涂层施工：搅拌机、滚筒、毛刷、拌料桶、磅秤等；
③中涂层施工：搅拌机、拌料桶、馒刀、刮刀、磅秤、吸尘器，研磨机等；
④面涂层施工：搅拌机、喷枪、滚筒、拌料桶、镶刀、刮刀、磅秤等；⑤以上施工机械设备以满足施工要求为准。
四.施工基面要求及环境条件
1 .施工基面要求
①现地面平整度，2米水平靠尺范围内高低差不大于2~3mm（国家建筑行业标准）。
②混凝土找平层强度标号高于C25（含C25）标准，混凝土表面不应有粉化、起砂等现象。
③混凝土找平层不应出现空鼓、裂缝及表面积摊油污等现象，如有以上情况，施工前需特殊处理。 ④新施工混凝土找平层表面应采用机械收光，机械收光时不应抛撒干水泥粉收光，养护期不得低于28天。
环氧树脂自流平地面施工工艺 2
环氧树脂自流平地面施工工艺
一、施工准备
1、材料准备
1.1主要材料：
环氧树脂地流平涂料、基层处理剂（底油）、面层处理剂、填平修补腻子，填料如石英砂、石英粉。环氧树脂地流平涂料目前多为双组份，应按一定配比充分混匀。
1.2储运与贮存：
密闭储运，避免包装破损和雨淋。置于干燥通风处，避免高温，严禁阳光下曝晒及冷冻。在5-40℃时贮存期为6~12个月。
2、机具准备：
2.1漆刷或滚筒、盛水桶、低转速搅拌器（400转/分钟）或电动搅拌枪、专用钉鞋、镘刀、专用齿针刮刀、放气滚筒。
2.2施工机具在使用前需清洗干净。用完后的工具要在干固时间内用水清理，以免影响下次使用。
3、基层处理：
3.1施工基层应平整、粗糙，清除浮尘、旧涂层等，达到C25以上强度，并作断水处理，不得有积水，干净、密实。不能是疏松土、松散颗粒、石膏板，涂料、塑料、乙烯树酯、环氧树脂，及有粘接剂残余物、油污、石蜡、养护剂及油腻等污染物附着。 新浇混凝土不得少于4周，起壳处需修补平整，密实基面需机械方法打磨，并用水洗及吸尘器吸净表面疏松颗粒，待其干燥。有坑洞或凹槽处应与1天前以砂浆或腻子先行刮涂整平，超高或凸出点应予铲除或磨平，以节省用料，并提升施工质量。
基层基面。自流平砂浆浇刚性，因而须留伸缩缝，可降低收缩影响。
3.2含水率测定
含水率的测定有以下几种方法：
1）塑料薄膜法（ASTM4263）：把45cm×45cm塑料薄膜平放在混凝土表面，用胶带纸密封四边16小时后，薄膜下出现水珠或混凝土表面变黑，说明混凝土过湿，不宜涂装。
2）无线电频率测试法：通过仪器测定传递、接收透过混凝土的无线电波差异来确定含水量。
3）氯化钙测定法：测定水分从混凝土中逸出的速度，是一种间接测定混凝土含水率的方法。测定密封容器中氯化钙在72h后的增重，其值应≤46.8g/m2。
3.3水分的排除
混凝土含水率应小于9%，否则应排除水分后方可进行涂装。排除水分的方法有以下几种：
环氧树脂自流平材料做法
环氧树脂自流平材料制作方法
1. 简介
环氧树脂自流平材料是一种高性能的地面涂料，广泛应用于工业厂房、医院、学校、商场等场所。它具有耐磨、防尘、易清洁等特点，能够有效保护地面，并提升整体美观度和使用寿命。
本文将介绍环氧树脂自流平材料的制作方法，包括原材料选用、配比比例、制备工艺等方面的内容。
2. 原材料选用
2.1 环氧树脂
环氧树脂是环氧自流平材料的主要成分之一，它具有优良的粘结性和耐化学性能。选择合适的环氧树脂对于制备高品质的自流平材料非常重要。常见的环氧树脂有E-51、E-44等。
2.2 固化剂
固化剂是环氧树脂自流平材料固化过程中必不可少的组分。常见的固化剂有聚胺固化剂和酸酐固化剂。聚胺固化剂固化时间短，适用于快速施工的场合；酸酐固化剂固化时间长，适用于对施工时间要求不高的场合。
2.3 填料
填料是环氧树脂自流平材料中的填充物，可以增加涂层的硬度和耐磨性。常见的填料有石英砂、硅灰等。
2.4 溶剂
溶剂用于调节环氧树脂自流平材料的粘度，使其易于施工。常见的溶剂有丙酮、甲苯等。
3. 配比比例
环氧树脂自流平材料的配比比例对涂层的性能和质量有着重要影响。一般情况下，环氧树脂与固化剂的配比为1:0.8-1:1.2，填料与树脂的配比为1:3-1:5，溶剂与树脂的配比为1:0-1:5。
具体配比比例可以根据实际情况进行调整，以达到所需的涂层效果和性能。 4. 制备过程
4.1 准备工作
在制备环氧树脂自流平材料之前，需要进行一些准备工作。准备好所需的原材料和工具，包括环氧树脂、固化剂、填料、溶剂、搅拌器等。清洁施工场地，确保地面干燥、平整。
4.2 配比混合
按照事先确定的配比比例，将环氧树脂、固化剂、填料和溶剂依次加入搅拌容器中。使用搅拌器进行充分搅拌，直至混合均匀。
4.3 需要注意的事项
• 混合过程中应避免产生过多的气泡，可采用真空除泡的方法。
• 混合后的材料应尽快使用，以免固化过程中出现不良现象。
水性环氧地坪涂料的研制及施工应用
第５０卷第７期 ２０１２年７月 上海涂料 ＳＨＡＮＧＨＡＩ Ｃ０ＡＴＩＮＧＳ Ｖ０ｌＩ ５０Ｎｏ．７ Ｊｕ１．２０１２
水性环氧地坪涂料的研制及施工应用
娄西中 贺少鹏 王军委 宋朝辉 张金明 贺晓辉
（１．陕西省石油化工研究院，陕西西安７１００６８；２．宝鸡市铁军化工防腐安装有限责任公司，陕西宝鸡７２１３０３）
摘要：介绍了水性环氧地坪涂科的特点、配方和性能检测结果。讨论了水性环氧树脂、水性环
氧固化剂、颜填料和助剂对涂料性能的影响。阐述了水性环氧地坪涂料的施工工艺与应用。 关键词：水性环氧地坪涂料；施工工艺；应用
中图分类号：ＴＱ ６３７ 文献标识码：Ａ 文章编号：１００９＂１６９６（２０１２）０７—００２４—０４
０引言
目前，我国的工业地坪涂料以溶剂型和无溶剂
环氧地坪涂料为主。虽然溶剂型和无溶剂环氧地坪
涂料具有耐磨性佳、耐化学品性优、经久耐用等特 点，但溶剂型环氧地坪涂料含有较多的有机溶剂，污
染环境；无溶剂环氧地坪涂料中的活性稀释剂有一 定毒性，危害到人们的身体健康…。随着人们生活水
平的提高，对各种公共场合的地面防护与装饰要求
也在不断提高。水性环氧地坪涂料是近几年出现的 环保型地坪涂料，除具备溶剂型环氧地坪涂料的特
点外，同时还具有气味小、不含有机溶剂、无毒、无
ＶＯＣ（挥发性有机化合物）排放的特点，特别适用于
医院、手术室、药厂、食品厂和超市等场所地面和墙
面的防护与装饰。
１试验部分
１．１原材料 水性环氧树脂ＡＲ５５５、水性环氧固化剂ＷＨ一９０１， 美国气体公司；钛白粉、石英粉等颜填料，四川龙蟒
等；分散剂、消泡剂、流平剂、增稠剂等助剂，德国
ＢＹＫ公司。
１．２配方设计 水性环氧地坪涂料由底漆、中间漆和面漆组成。
通过大量实验，最终优选出的水性环氧地坪涂料封
【收稿日期】２０１２—０５—２１ 闭底漆、中间漆和面漆配方分别见表１、表２和表３。
表１水性环氧地坪涂料封闭底漆的配方 Ｔａｂｌｅ １ Ｓｅａｌｉｎｇ ｐｒｉｍｅｒ ｆｏｒｍｕｌａｔｉｏｎ ｆｏｒ ｔｈｅ ｗａｔｅｒｂｏｒｎｅ ｅｐｏｘｙ ｆｌｏｏｒ ｃｏａｔｉｎｇｓ
环氧地坪漆底漆配方
环氧地坪漆底漆配方
环氧地坪漆是一种常用于工业和商业场所地面的涂料，它具有耐磨、耐腐蚀、抗压等性能，在地面上形成一层坚固的保护层。底漆是环氧地坪漆系统中的第一道涂层，它主要用于提高地面的附着力、填平地面的不平整度，并防止漆膜渗透到地面中。
1.主要材料：
-无溶剂环氧树脂：50%
-环氧固化剂：25%
-无水溶性环氧固化剂：15%
-无缩水醇酸树脂：5%
-抗沉淀剂：1%
-填料（如石英粉、砂等）：4%
-其他助剂（如增稠剂、抗氧化剂等）：不超过2%
2.取样和混合：
-按照配方比例依次称取主要材料，并称取适量的填料。
-将无溶剂环氧树脂、环氧固化剂和填料加入混合容器中，搅拌均匀。
-加入无水溶性环氧固化剂和无缩水醇酸树脂，继续搅拌均匀。
-加入抗沉淀剂和其他助剂，继续搅拌均匀。
3.施工要求： -底漆的施工温度一般在5~35摄氏度之间，相对湿度不超过85%。
-施工前应将地面清洁干净，并确保地面无油污、灰尘和其他杂物。
-底漆的施工厚度一般为0.1~0.3毫米，可根据具体要求进行调整。
-底漆施工后应等待一定的干燥时间，通常为24小时以上。
以上是一个常见的环氧地坪漆底漆配方，但实际配方可能会因不同厂家和品牌而有所不同，具体配方还需根据实际情况进行调整和优化。此外，施工过程中应遵循相关的安全操作规程，并选择合适的施工工具和设备。
