硅烷交联聚乙烯抗预交联性的研究

第37卷第1期当代化工Vol.37,No.12008年2月ContemporaryChemicalIndustryFebruary,2008

硅烷交联聚乙烯抗预交联性的研究Ξ

迟晓云,葛铁军,陈文宝,

王希民

(沈阳化工学院,辽宁沈阳110142)

摘要:　研究了一步法硅烷交联聚乙烯抗预交联技术。通过实验可知抗预交联剂硬脂酸及

其混合物能有效防止其在挤出加工过程中的预交联,并达到了预期效果。

关　键　词:　聚乙烯;硅烷交联;抗预交联;一步法

中图分类号:　TQ325 文献标识码:　A 文章编号:　167120460(2008)0120059203

随着塑料工业的发展,人们对塑料产品的各

种性能要求越来越高。作为五大通用塑料之一的

聚乙烯(Polyethylene,缩写为PE),其产量和消费量

居各种合成树脂之首。但是聚乙烯耐高温性能较

差,力学性能及耐化学性能有时也不能满足使用

要求,因此对聚乙烯进行改性研究一直是聚乙烯

产品开发应用的关键,而交联则是聚乙烯改性研

究的一项重要技术。交联改性就是将聚乙烯大分

子链由线性结构转变为网状交联结构的改性。目

前聚乙烯的交联主要有三种方法:过氧化物交联

法、辐射交联法和硅烷交联法。交联聚乙烯

(PEX)已成为日益重要而又普遍使用的工业聚合

物材料。但是,由于国产原材料与国外原材料性

能等方面存在差异,致使影响到电缆产品的机械

和电气性能。

本实验主要解决一步法硅烷交联聚乙烯在熔

融挤出过程中发生水解缩合反应而产生预交联现

象。预交联使硅烷聚乙烯的分子量变大,黏度增

加,挤出加工工艺性能变差。为了防止发生预交联,在物料中加入能与硅醇暂时反应的物质达到抗预交联效果。

1　实验部分

1.1　主要原料

低密度聚乙烯(LDPE),LD100-BW,中国石

化北京燕化石油化工股份有限公司;乙烯基三乙

氧基硅烷,A-151,沈阳市林兴电线厂;二月桂酸

二丁基锡(DBTDL),东陵精细化学公司;硬脂酸

(HSt),沈阳助剂厂。

1.2　反应原理

在有机过氧化物引发剂作用下,含有不饱和

乙烯基和易水解的烷氧基多官能团的硅烷接?枝

到PE主链上,然后将此接枝物在水及硅醇缩合

催化剂作用下发生水解并缩合形成—Si—O—

Si—交联键,即得硅烷交联聚乙烯。反应式如下:

(1)过氧化物(ROOR)引发剂受热首先分解,

生成活性自由基:

RO-OR→2RO・

(2)活性自由基进攻PE大分子,使PE变成

可反应的自由基:

收稿日期:2007202207 修订日期:2007202225作者简介:迟晓云(1978-),女,辽宁盘锦人,硕士,2007年毕业于沈阳化工学院,研究方向聚乙烯交联改性。E-mail:xychi@163.com。

反应自由基PE与接枝剂硅烷反应,生成可交联接枝PE:

2　结果与讨论

2.1　HSt含量对凝胶含量的影响

由图1可知,水煮样品凝胶含量显著高于未

水煮样品,而且随着硬脂酸加入量的增加,凝胶含

量也随之增大。在挤出及注塑过程中,由于微量

水分的存在使得硅烷偶联剂进一步生成硅醇,最

后会导致硅醇的失水而形成网状结构。

硬脂酸可以与反应生成的硅醇发生脂化反

应,防止了先期交联。这不但使得样品表面光滑,

而且还保证了经过水解后仍达到较好的交联度。

而未经水煮的交联度随着抗预交联剂加入量的增

加却呈下降趋势。

这主要是由于硬脂酸加入后,阻碍了先期交联,使体系中形成的网状分子减少,凝胶含量逐渐

降低。

图1　HSt含量对凝胶含量的影响

Fig.1EffectofHStcontentongel-content06 当代化工第37卷第1期

由图可知:随着HSt加入其体系的拉伸性能

呈现先上升后平缓的趋势。出现这种现象的原因

是在前期HSt的加入起到了抗预交联的作用,经

水煮后仍能取得较好的交联度,

因此分子间形成

的网状结构使得其拉伸性能有所提高,而断裂伸

长率有所降低。但当HST的加入量达到一定值

时,

体系中剩余的HST会造成拉伸性能的偏低,

断裂伸长率偏高。而经老化后的样品其拉伸性能

较未经老化的有所下降,但趋势基本相近。

2.3　红外光谱分析

添加HSt的红外光谱图见图4。

接枝率的计算:

G=lg(X1ΠX2)Πlg(Y1ΠY2)

=lg(92.5Π70.9)Πlg(96.4Π37.8)

=28.41%

X1、X2分别表示VTES在1080

1处特征

吸收峰底部与顶部的透光比,Y1、Y2分别表示PE

在2030cm-1处吸收峰底部与顶部的透光比,

经

计算可得接枝率。图4　添加HSt的红外光谱

Fig.4IRspectraofHSt

2.4　扫描电镜分析

由图5和6可得到明显的对比,对未加入抗

预交联剂的试样挤出物放大20倍左右后表面非

常粗糙,并且内部有气泡。而加入抗预交联剂的

挤出物在放大20～30倍之后表面仍然非常的光

滑。这是因为没加入抗预交联剂的物料中含有水

分,在挤出过程中发生了预交联,使体系黏度变

大,所以表面粗糙。而加入抗预交联剂后其与生162008年2月迟晓云,等:硅烷交联聚乙烯抗预交联性的研究

间的预交联,使物料在挤出时黏度小,表面光滑。

所以本试验加入HSt这种抗预交联挤有效的防止

了硅烷交联聚乙烯的预交联。

3　结　论

(1)随着硬脂酸的加入其体系凝胶含量、拉

伸强度也随之提高,而且表面光滑易于挤出加工。

(2)本试验加入硬脂酸抗预交联挤可有效抑制硅烷交联聚乙烯在挤出加工中的预交联。

参考文献

[1]　ApplebyRW,BusfieldWK.JMaterSci,1994,29:151-

156.[2]　QuBJ,QuX,XuYH,etal.Macromolecules[J].1997,30:

1408.

[3]　MateevM,NikolovaM.PlastRubProcAppl,1990,14:241

-243.

[4]　韩宝忠,李长明,彭　涛.硅烷交联聚乙烯电缆料抗预

交联添加剂的研究[J].塑料科技,2002,4(2):19-21.

[5]　仇武林,曾汉民.聚烯烃的硅烷交联技术[J].高分子

材料科学与工程,1998,14(4):17-19.

[6]　王　硕,刘宏伟.交联聚乙烯的生产技术及应用[J].弹性体,1999,(4):55.

[7]　王秀丽.聚乙烯的硅烷交联技术及应用[J].塑料科

技,2001,8(4):30-33.

[8]　常洪宇,杨玉文,杨玉龙.硅烷交联聚乙烯应用工艺研

究[J].化学与粘合,2001,(3):138-140.

StudyonAnti-Pre-CosslinkingAgentUsedonSilaneCrosslinkedPE

CHIXiao2yun,GeTie2jun,CHENWen2bao,WANGXi2min

(Depart.ofmaterial.Sci.andEng.,ShenyangInstituteofChemicalTechnology,LiaoningShenyang110142,China)

Abstract:Theone-stageprocesssilanecrosslinkedPEanti-precrossinglinkingtechnologywasstudied.Theresultsin2

dicatedthattheanti-pre-crosslinkingagentthestearicacidandmixturecouldrestrainthepre-cosslinkingduringthe

extrudingprocess,andachievedtheanticipatedeffect.

Keywords:Polyethylene;Siliconhydridecrossinglinking;Anti-pre-crossinglinking;One-stage

(上接第58页)

[18]　WANGM,JIANGH,WANGZ.Biginellicondensationofali2

phaticaldehydescatalysedbyzincmethanesulfonate[J].J.

Chem.Res,Synop,2005(11):691-693.

[19]　AHMADSB,AYOOBB,FATEMEHT.Ammoniumchloride-

catalyzedone-potsynthesisof3,4-dihydropyrimidin-2-(1H)-onesundersolvent-freeconditions[J].Tetrahedron

lett.,2003,44(4):857-859.

[20]　SUNQ,WANGYQ,GEZM,etal.Ahighlyefficientsolvent

-freesynthesisofdihydropyrimidinonescatalyzedbyzincchloride

[J].Synthesis,2004:1047-1051.

Synthesisof3,4-dihydropyrimidin-2(1H)-oneDerivatives

UsingSulfonicSalicylicAcidasCatalyst

LIUJin2hua

(ThebudgetandnormmanagecenterofLiaoheOilFieldofChina

Petrol,LiaoningLiaoyang113000,China)Abstract:Asimpleandeffectivesynthesisof3,4-dihydropyrimidin-2(1H)-onederivativesfromaldehydes,1,3-di2carbonylcompoundsandureausingSulfonicsalicylicacidascatalystundersolvent-freeconditionsisdescribed.Com2paredwiththeclassicalBiginellireactionconditions,thisnewmethodhastheadvantageofexcellentyields(71%～96%)andshortreactiontime(4～7h).Keywords:Sulfonicsalicylicacid;BiginelliReaction;Dihydropyrimidinoes;One-stepSynthesis26 当代化工第37卷第1期

合集下载

硅烷交联聚乙烯催化剂

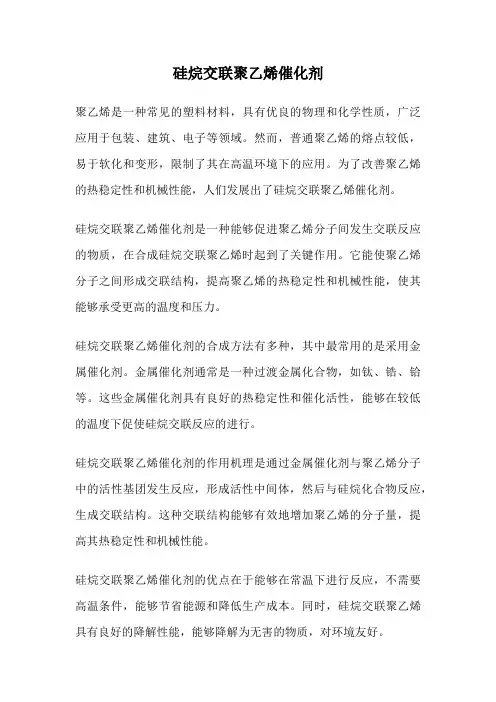

聚乙烯是一种常见的塑料材料，具有优良的物理和化学性质，广泛应用于包装、建筑、电子等领域。然而，普通聚乙烯的熔点较低，易于软化和变形，限制了其在高温环境下的应用。为了改善聚乙烯的热稳定性和机械性能，人们发展出了硅烷交联聚乙烯催化剂。

硅烷交联聚乙烯催化剂是一种能够促进聚乙烯分子间发生交联反应的物质，在合成硅烷交联聚乙烯时起到了关键作用。它能使聚乙烯分子之间形成交联结构，提高聚乙烯的热稳定性和机械性能，使其能够承受更高的温度和压力。

硅烷交联聚乙烯催化剂的合成方法有多种，其中最常用的是采用金属催化剂。金属催化剂通常是一种过渡金属化合物，如钛、锆、铪等。这些金属催化剂具有良好的热稳定性和催化活性，能够在较低的温度下促使硅烷交联反应的进行。

硅烷交联聚乙烯催化剂的作用机理是通过金属催化剂与聚乙烯分子中的活性基团发生反应，形成活性中间体，然后与硅烷化合物反应，生成交联结构。这种交联结构能够有效地增加聚乙烯的分子量，提高其热稳定性和机械性能。

硅烷交联聚乙烯催化剂的优点在于能够在常温下进行反应，不需要高温条件，能够节省能源和降低生产成本。同时，硅烷交联聚乙烯具有良好的降解性能，能够降解为无害的物质，对环境友好。

硅烷交联聚乙烯的应用十分广泛。在电力行业，它被用作电缆绝缘材料，能够提高电缆的绝缘性能和耐高温性能，确保电力传输的安全可靠。在建筑行业，硅烷交联聚乙烯被用作管道材料，能够提高管道的抗压性能和耐腐蚀性能，延长管道的使用寿命。在汽车制造业，硅烷交联聚乙烯被用作汽车线束绝缘材料，能够提高线束的耐高温性能和抗振性能，保证汽车电气系统的正常运行。

硅烷交联聚乙烯催化剂是一种能够提高聚乙烯热稳定性和机械性能的重要物质。它的合成方法多样，作用机理清晰，应用范围广泛。随着科学技术的不断发展，硅烷交联聚乙烯催化剂在各个领域的应用将会越来越广泛，为人们的生活和工作带来更多的便利和安全。

影响硅烷交联聚乙烯电缆料交联速度的关键因素分析

◇科技论坛◇　科技一向导　２０１３年２３期　影响硅烷交联聚乙烯电缆料交联速度的关键因素分析　傅爱平罗海平姚永见　（浙江万马高分子材料有限公司浙江临安３１　１３０５）　【摘要】本文简述了电线电缆用硅烷交联聚乙烯的交联原理，并依据此原理，着重探讨了影响水解速度、偶联反应速度、供水速度的几点　关键因素；诸如环境的温度、材料厚度等因素对交联速度的影响也得到了分析。　【关键词】硅烷交联聚乙烯；电线，ｇｅＬ；交联速度；影响因素　０．引言　硅烷交联聚乙烯电缆料经过多年的发展，技术逐渐趋于成熟。不　过．硅烷交联聚乙烯电缆料在厚制品电缆中的应用仍有一定的限制。　影响其应用的主要是交联速度等因素。本文主要对影响硅烷交联聚乙　烯交联速度的诸多因素进行分析．为硅烷交联聚乙烯电缆料在厚制品　电缆中应用提供相应的参考　１．硅烷交联电缆料交联原理　硅烷交联聚乙烯技术有硅烷一乙烯共聚物交联和硅烷接枝交联两　种方法。主要过程是接枝和交联。在接枝过程中，聚合物在游离引发剂　及热解成的自由基作用下．失去叔碳原子上的Ｈ原子产生自由基。该　自由基与乙烯基硅烷的・ＣＨ＝ＣＨ２基反应．生成含有三氧基硅脂基的　接枝聚合物。在交联过程中．接枝聚合物首先在水的作用下发生水解　生成硅醇．一ＯＨ与邻近的Ｓｉ—Ｏ—Ｈ基团缩合形成Ｓｉ—Ｏ—Ｓｉ键。从而使　聚合物大分子间产生交联。【ｔ　２．试验部分　２．１主要原料及助剂　ＬＤＰＥ２２２０Ｈ：扬子石化一巴斯夫有限责任公司；ＬＬＤＰＥ　ＤＦＤＡ一　７０４２：中石油吉林石化公司；ＨＤＰＥ５０００Ｓ：中石油兰州石化公司；ＥＶＡ　２６５Ａ：美国杜邦；ＥＥＡ　ＥＡ１０２：陶氏化学；二月桂酸二丁基锡　（ＤＢＴＤＬ）：南洋化工有限公司；丙烯酸（ＨＰＡＡ）：上海紫一试剂厂；硬脂　酸（Ｈｓｔ）：上海丰沛化工科技有限公司；硅烷偶联剂ＷＤ一２０（Ａ一１５１）、　ＷＤ－２１　ｆＡ１７１）：武大有机硅新材料股份有限公司；硅烷偶联剂ＫＨ一　５７０：南京辰工有机硅材料有限公司；过氧化二异丙苯（ＤＣＰ）：高桥石　化公司精细化工事业部；抗氧剂３００：广州合成材料研究院。　２．２主要仪器和设备　双螺杆挤出机ＴＥ一３４：南京科亚科技发展有限公司；单螺杆挤出　机ｓＪ一２Ｏ：武汉怡扬塑料机械有限公司；电热恒温水浴锅ＤＫＳ一１２：上　虞市音花仪器厂：电热恒温鼓风干燥箱ＤＧＧ－９０７０Ｂ型：上海森信实验　仪器有限公司。　２．３试样制备　用双螺杆挤出机做出硅烷接枝料（Ａ料）和催化母料（Ｂ料）。再将　Ａ料：Ｂ料按９５：５的比例混合均匀，在单螺杆挤出机中挤出。在挤出　模口采用压辊轧光试样。试样应平整光滑、厚度均匀。然后浸人恒温水　浴内．温水交联后试样仍应保持平整。　２．４性能测试　热延伸试验应按ＧＢｆｆ２９５　１．５—１９９７中第９章规定进行．试验温度　为２００％，试样为ｕ型哑铃片，厚度为（１－０　ｍ１　ｍＩ试样的负荷为０．２ＭＰａ。　３．结果与讨论　３．１不同硅烷偶联剂对交联速度的影响　从实验数据中得出。交联速度由快到慢的顺序依次是：ＷＤ一２１、　ＷＤ一２０、ＫＨ一５７０，可见分子中可水解的短碳链烷氧基团越小。水解速　度越快。　３．２不同催化剂及用量对交联速度的影响　在用量及实验条件相同的情况下．ＤＢＴＤＬ的效果是最好的．在它　的催化下，相同水浴时间内，其热延伸最小。即水解缩合反应最迅速。　而Ｈｓｔ和ＨＰＡＡ相对逊色　从实验数据可以看出．在条件不变的情况下．随着ＤＢＴＤＬ的用量　增加，相同水浴时间下的热延伸越小。当ＤＢＴＤＬ在２．Ｏ％（Ｂ料）时，水　解缩合速度应经很快。此后再增加ＤＢＴＤＬ用量。相同水浴时间下的热　延伸基本不变　３－３不同结晶度基料对交联速度的影响　从实验数据可看出，最终热延伸相同（即交联程度一致），水浴时　间一样的情况下．２２２０Ｈ做的料热延伸最小．其次热延伸小的是　ＤＦＤＡ一７０４２做的料，最后是５０００Ｓ做的料。这三种料在相同条件下，　唯一不一样的是它们的结晶度不一致。可见结晶度越高，交联速度越　慢。分析认为是高结晶度的料水传输能力相对要差，易导致相同时间　内供应水解反应的水相对较少　’　３．４不同极性的材料对交联速度的影响　实验结果表明．在料中加入极性材料２６５Ａ和ＥＡ１０２后．相同水　浴时间的热延伸数据明显小，且加２６５Ａ的热延伸数据是最小的。极　性材料不光是因为拥有亲水性的极性基团可提高供水效率．还因极性　材料结晶度小．这也使反应所需的水较易进人材料内部．从而相应提　高了水解反应的速度。　３．５试片厚度及反应温度对交联速度的影响　通过对不同厚度的试片测试．试片越厚．要达到相同交联程度所　需时间久越长。　同一张试片，在材料临界塑化温度内。且水浴时间相　同，温度越高，交联反应速度越快。每增加１０％。交联时间就相应缩短　一半。　４．结论　（１）催化剂的种类和用量以及偶联剂可水解的短碳链烷氧基大小　对水解缩合反应有较大的影响。应该选用ＤＢＴＤＬ，用量为２％（Ｂ料）。　偶联剂需选用可水解的短碳链烷氧基相对较小的ＷＤ一２１。　（２）在水解所需的反应水供给速度方面。基料的结晶度和材料是　否具有极性基团等对其影响较大。应选用结晶度较小的ＬＤＰＥ，并配用　适量的２６５Ａ等极性高的材料。　（３）线缆胶层较厚时，需适当提高交联环境中的温度（必须低于材　料的熔融温度），并适当延长交联时间，以确保交联均匀充分。ｌ　【参考文献】　［１］项键，汪晓明，郭颜，高原．硅烷交联聚乙烯电缆绝缘料．电线电缆，２００７，（６）．　（上接第２４２页）所以ｎ。（ｚ）为Ｈ问题当ｋ≥０时的一般解．　当ｋ＜０时．　Ｒ问题（３）式仅有零解．因而Ｈｉｌｂｅｒｔ问题也仅有零解．　综上，可以得到结果，当ｋ≥Ｏ时的一般解为ｎ０（ｚ）＝ｘ（ｚ）［ｃ　。＋　Ｃ　。ｚ＋Ｃ＂ｋ　ｚ　，一般解中含有ｕ＋１个任意实常数．当ｋ＜０时它只有零　解。摩　【参考文献】　［１］路见可．解析函数边值问锄Ｍ】．上海．上海科技技术出版社，１９８７．　［２］孙凤琪．一类具有间断系数的ＲＨ边值问题求解叫．吉林大学学报（理学版）　２００７，４５（３）：２８９—３９２．　２５１

XLPE硅烷交联管

保温管技术生产工艺

权利声明：本专利全文资料仅供用于对行业技术先进性的了解、科学研究或实验。若因此之外一切行为造成法律冲突或纠纷，责任自负。

硅烷交联聚乙烯

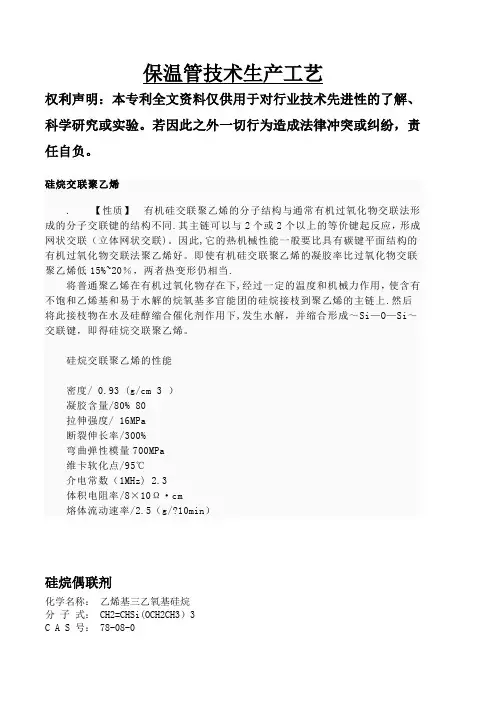

. 【性质】有机硅交联聚乙烯的分子结构与通常有机过氧化物交联法形成的分子交联键的结构不同.其主链可以与2个或2个以上的等价键起反应，形成网状交联（立体网状交联)。因此,它的热机械性能一般要比具有碳键平面结构的有机过氧化物交联法聚乙烯好。即使有机硅交联聚乙烯的凝胶率比过氧化物交联聚乙烯低15%~20％，两者热变形仍相当.

将普通聚乙烯在有机过氧化物存在下,经过一定的温度和机械力作用，使含有不饱和乙烯基和易于水解的烷氧基多官能团的硅烷接枝到聚乙烯的主链上.然后将此接枝物在水及硅醇缩合催化剂作用下,发生水解，并缩合形成～Si—O—Si～交联键，即得硅烷交联聚乙烯。

硅烷交联聚乙烯的性能

密度/ 0.93 (g/cm 3 ）

凝胶含量/80% 80

拉伸强度/ 16MPa

断裂伸长率/300%

弯曲弹性模量700MPa

维卡软化点/95℃

介电常数（1MHz) 2.3

体积电阻率/8×10Ω·cm

熔体流动速率/2.5（g/?10min）

硅烷偶联剂

化学名称：乙烯基三乙氧基硅烷

分子式： CH2=CHSi(OCH2CH3）3

C A S 号： 78-08-0 外观：无色透明的液体

稀释：溶于有机溶剂，不溶于PH=7的水,可溶于PH3-3.5的酸性水中.

化学名称：乙烯基三甲氧基硅烷

国内外对应牌号：NQ-71（本厂） ;A—171(美国联碳公司）

分子式：CH2=CHSi（OCH3）3

物化性质：本品为无色透明液体,具有酯味，可溶于多种有机溶剂，在空气中遇水蒸气缓慢水解，生成相应硅醇，不溶于PH=7的水，但可溶于PH=3。0—3.5的水中.

用途：

浅谈硅烷交联聚乙烯材料

中国化工贸易

006 浅谈硅烷交联聚乙烯材料

吴红燕1 孙威2 申凯允1

（1.阳光旭昇电缆有限公司，河南许昌 461000；2.广州南洋电缆有限公司，广东广州 511356）

【摘要】随着我国电力工业和电子信息化产业的发展，推动了电缆行业的快速迅猛发展。电力电缆、通信电缆，电线及其它绝缘制品的需求量也不断增大。本文对硅烷交联聚乙烯的工艺和特点。【关键词】聚乙烯交联聚乙烯硅烷交联

聚乙烯其产量和消费量居各种合成树脂之首。但聚乙烯由于其结构特点，

不能承受较高的使用温度，加之机械强度较低，力学性能及化学性能有时也不

能满足其做为电缆绝缘材料的使用要求。为了改善聚乙烯的耐热和机械性能，

因此对聚乙烯进行改性一直是聚乙烯产品开发应用的关键，而交联则是聚乙烯

改性的一项重要技术。聚乙烯经交联后耐热性，物理力学性能，耐化学性能等

都得到改善。进年来，国内外在聚乙烯交联改性方面的研究相当活跃。交联聚

乙烯（XLPE）已经被广泛应用于电缆料、管材料、薄膜、泡沫制品等领域。

1.聚乙烯的交联方法及其各自特点

目前，聚乙烯比较常用的交联方法有辐照交联、过氧化物交联、硅烷交联、

紫外光交联、盐交联等方法。

由于设备昂贵，辐照交联受到了极大限制，过氧化物交联过程不易控制，

制品的质量难以保证，硅烷接枝交联技术成为国内外学者研究的热点。

2.硅烷交联聚乙烯的交联机理

硅烷交联聚乙烯也是一种化学交联聚乙烯。其主要机理是现将通式为

的有机硅氧烷和聚乙烯在特定条件下，如在机械力、有机过氧

化物和温度的同时作用下，使聚乙烯生成具有烷氧甲硅基交联活性点的接

枝共聚物，然后在催化剂（常用二月桂酸二丁基锡）和水的存在下，缩聚交联，

生成交联聚乙烯。反应方程式如下：

（1）硅烷接枝

（2）温水交联

硅烷水解是在温水或水蒸气中进行的。在此过程中，水仅仅作为一种媒介。

交联时，水分子通过聚合物分子间隙与接枝在聚合物链上的硅烷发生置换反

聚乙烯硅烷交联电缆料催化剂

聚乙烯硅烷交联电缆料催化剂是一种特殊的催化剂，它在聚乙烯电缆料的生产过程中起到关键的作用。通过使用这种催化剂，可以实现聚乙烯分子链的交联，从而提高电缆料的物理机械性能、耐热性能和电气性能等。

硅烷交联聚乙烯催化剂具有多种优异的性能，如高交联率、高热稳定性、低晶点、低过氧化值和低挥发性等。这些特性使得它在电缆料的生产中具有显著的优势。例如，高交联率可以使聚乙烯的物理力学性能得到明显提升，而高热稳定性则允许在高温下进行加工，避免了因加工温度过高而导致的降解现象。

此外，由于硅烷分子中的苯基团和聚乙烯基质的相容性较好，这使得硅烷交联聚乙烯催化剂在电缆料中能够实现良好的分散和相容性，进一步提高了电缆料的综合性能。

总的来说，聚乙烯硅烷交联电缆料催化剂是一种高效、环保且多功能的催化剂，它在电缆料的生产和加工过程中发挥着重要的作用，为电缆行业的发展提供了有力的支持。

硅烷交联聚乙烯电缆绝缘料

硅烷交联聚乙烯电缆绝缘料精选文档

TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-硅烷交联聚乙烯电缆绝缘料（一）

硅烷交联聚乙烯电缆料作为低压电力电缆的绝缘材料目前在我国电线电缆行业得到广泛的应用。该材料在制造交联电线电缆时,与过氧化物交联和辐照交联相比,具有所需制造设备简单,操作方便,综合成本低等优点,已成为低压交联电缆用绝缘的主导材料。

1 硅烷交联电缆料交联原理

制成硅烷交联聚乙烯主要有两个过程:接枝和交联。在接枝过程中,聚合物在游离引发剂及热解成的自由基作用下,失去叔碳原子上的H 原子产生自由基,该自由基与乙烯基硅烷的- CH = CH2 基反应,生成含有三氧基硅酯基的接枝聚合物。在交联过程中,接枝聚合物首先在水的作用下发生水解生成硅醇, - OH 与邻近的Si - O - H 基团缩合形成Si- O - Si 键,从而使聚合物大分子间产生交联。

2 硅烷交联电缆料及其电缆的生产方式

大家知道,硅烷交联电缆料及其电缆的生产有二步法和一步法之分。二步法和一步法的不同在于硅烷接枝过程在什么地方进行,接枝过程在电缆料生产商处进行的为二步法,接枝过程在电缆制造厂进行的为一步法。目前国内市场占有量最大的二步法硅烷交联聚乙烯绝缘料由所谓的A 料和B 料组成,A 料为已接枝了硅烷的聚乙烯,B 料为催化剂母料,其重量比一般为A∶B = 95∶5 ,A 料和B 料由电缆料厂制成后售于电缆厂,电缆厂在使用前将A 料和B 料按比例混合后,在普通挤出机中即可挤制电缆绝缘线芯,而后在温水或蒸汽中使绝缘层交联。还有一类的二步法硅烷交联聚乙烯绝缘料,其A 料的生产方式不同,是在合成聚乙烯时引入乙烯基硅烷直接得到含有硅烷支链的聚乙烯,这种方法本质上是树脂的生产技术,须由大型石化企业来完成。最早进入我国的LINKLON 硅烷料的A

管材用硅烷交联聚乙烯的研制

张广成;何庆龙;冯强;孙志民

【期刊名称】《新型建筑材料》

【年(卷),期】2002(000)012

【摘要】利用反应挤出原理在双螺杆挤出机上进行硅烷交联聚乙烯的研制 , 筛选出了 HDPE- 1、 HDPE- 2和 LLDPE- 3等 3种聚乙烯共混料作为硅烷交联聚乙烯的基料 , 使接枝料具有高的流动性 , 交联料具有高的交联度、力学性能和耐热性能 ; 研制的 DMGL- 01和 DMGL- 02两种硅烷交联聚乙烯专用料 , 经实际使用证明其性能指标达到或超过了 CJ/T 108- 1999要求 , 可以应用于交联聚乙烯铝塑复合管和交联聚乙烯管的生产 .

【总页数】3页(P14-16)

【作者】张广成;何庆龙;冯强;孙志民

【作者单位】西北工业大学化工系,陕西省,西安市,710072;西北工业大学化工系,陕西省,西安市,710072;兰州德姆化工科技有限公司,甘肃省,兰州市,730030;兰州德姆化工科技有限公司,甘肃省,兰州市,730030

【正文语种】中文

【中图分类】TU52

【相关文献】

1.硅烷交联聚乙烯电缆料的研制 [J], 夏明;逯翠霞;宋学和

2.硅烷交联聚乙烯电力电缆绝缘料的研制 [J], 张建耀;刘少成;许平;丛日新;谢侃 3.硅烷交联聚乙烯管材专用料的研制 [J], 张勇;谭风洁;吴春霜;阿不力米提

4.1KV硅烷交联聚乙烯电力电缆绝缘材料的研制 [J], 许磊;王云翔

5.反应挤出硅烷交联聚乙烯热收缩管坯的研制 [J], 龙文保;吴大鸣;刘颖;徐绍宏

因版权原因，仅展示原文概要，查看原文内容请购买

硅烷接枝交联LDPE、LLDPE及其共混物的结构研究

张建耀;刘少成

【期刊名称】《塑料工业》

【年(卷),期】2005(33)8

【摘要】利用红外光谱、凝胶渗透色谱、热延伸试验、差示扫描量热法、扫描电子显微镜等方法研究了低密度聚乙烯(LDPE)、线型低密度聚乙烯(LLDPE)及其共混物的乙烯基硅烷接枝及交联产物的分子结构、熔融行为和形态.结果表明:硅烷接枝后,LDPE、LLDPE的重均摩尔质量小幅增加;硅烷接枝交联能力为:LLDPE＞LDPE/LLDPE共混物＞LDPE;接枝和交联使LDPE、LLDPE及其共混物的结晶度降低,晶粒变得不均匀;硅烷接枝和交联能增加LDPE/LLDPE共混物的相容性;交联结构提高了LDPE、LLDPE及其共混物的抗冲性.

【总页数】4页(P19-22)

【作者】张建耀;刘少成

【作者单位】江苏常熟理工学院化学与材料工程系,江苏,常熟,215500;中国石化齐鲁股份有限公司树脂研究所,山东,淄博,255400

【正文语种】中文

【中图分类】TQ325.1+2

【相关文献】

1.硅烷接枝交联HDPE/LLDPE的研究 [J], 俞强;林明德;李锦春;王立志;傅廷壮

2.交联助剂对LLDPE/EPDM共混物辐射交联的影响 [J], 朱光明;徐前永;施永勤 3.硅烷接枝交联HDPE/LLDPE共混物性能研究 [J], 孙金龙

4.不同催化剂对硅烷接枝LLDPE水解交联反应的影响 [J], 龚跃武;朱家玉;张尔梅;王孝军;杨其;杨杰

5.硅烷接枝交联HDPE、LLDPE及其共混物的结构研究 [J], 张建耀;刘少成

因版权原因，仅展示原文概要，查看原文内容请购买

交联聚乙烯（XLPE）的特性及交联方式

交联聚乙烯(XLPE) 的特性及交联方式

XLPE是交联聚乙烯英文名称的缩写，聚乙烯是一种线性的分子结构，在高温下极易变形。交联聚乙烯过程使其变成一种网状结构。这种结构即使在高温下也一样具有很强的抗变形能力。

交联聚乙烯(XLPE)电缆料是一种含有机过氧化物如DCP（过氧化二异丙苯）的聚乙烯。这种过氧化物在高温高压及惰性气体环境下，与聚乙烯发生化学反应，使热塑性聚乙烯变成热固性（弹性体）的聚乙烯，即XLPE。

交联聚乙烯(XLPE)特性

交联聚乙烯(XLPE)电缆有极佳的电气性能。介质损耗比纸绝缘和PVC绝缘都要小，XLPE电缆的电容也小。所以在没有有效星形接地系统中也可降低充电电流和接地故障电流。

极易敷设是XLPE电缆的又一个优点。XLPE电缆有一个较小的弯曲半径，它比其他同类电缆轻而且有较为简单的终端处理。由于XLPE电缆不含油，所以在敷设XLPE电缆时不用考虑路线，也不存在由于淌油而无法敷设的情况。

极佳的抗老化特性及超强的耐热变形决定了交联聚乙烯电缆在正常运行温度（90℃）、短时故障（130℃）及短路（250℃）条件下可允许大电流通过。

交联聚乙烯(XLPE)交联方式

聚乙烯是一种优质的化工原料，通过交联反应，使聚乙烯分子从二维结构变为三维网状结构，材料的化学和物理特性相应的得到增强，耐温耐压性能提高，这种材料即交联聚乙烯。

聚乙烯的交联方法有物理交联即辐射交联和化学交联两种。化学交联又分为硅烷交联、过氧化物交联。

1、辐射交联

将聚乙烯制品，如包覆在导线上的聚乙烯护套、薄膜、薄壁管等产品用γ一射线、高能射线进行照射进行交联（引发聚乙烯大分子产生自由基，形成C-C交联链）。交联度受辐射剂量及温度的影响，交联点随辐射剂量的增加而增加，因此通过控制辐射条件，可以获得具有一定交联度的交联聚乙烯制品。

此方法设备投资大，防护设施要好，最适用于制备薄型交联产品。

硅烷一步法自交联聚乙烯的研究

谢伟斌　王志胜　杨凯军　

（浙江万马高分子材料有限公司　浙江　临安３１１３００）　

摘　要：全面研究了硅烷一步法自交联聚乙烯的配方，在不同配方下测量了水浴时间对硅　

烷交联聚乙烯热延伸的影响。试验结果表明：聚乙烯的交联速度与催化剂的种类、浓度密切相　

关．采用一定比例的两种催化剂能显著提高聚乙烯的交联速度　研制的硅烷交联聚乙烯可在室　

温下实现快速自交联　

关键词：电缆料；聚乙烯；硅烷交联；一步法；催化剂　

中图分类号：ＴＱ３２５．１５　文献标识码：Ａ　ｄｏｉ：１０．３９６９￣．ｉｓｓｎ．１６６５—２２７２．２０１３．０８．０８４　

０引言　１实验部分　

聚乙烯具有比重小、易加工成　

型、绝缘电阻高、介电性能优良等　

优点　聚乙烯无极性、分子问的范　

德华力较弱．造成聚乙烯与元机　

物、极性高分子相容性差．抗热变　

形能力差、机械强度不高等缺点，　

限制了聚乙烯的使用范围　硅烷交　

联改性是解决这些问题的有效途　

径之一。　

硅烷交联聚乙烯不仅保持了　

聚乙烯良好的化学稳定性、优异的　

介电性能．优良的机械性能．弥补　

聚乙烯结构上的缺陷．提高了聚乙　

烯的冲击强度、耐热性能、耐环境　

应力开裂性能　

目前硅烷交联改性技术主要　

有三种方法：一步法、两步法和共　

聚法　而常规的硅烷交联聚乙烯的　

传统工艺是通过把混合有硅烷醇　

缩合催化剂的硅烷接枝聚乙烯浸　

泡于温水或水蒸气中完成．交联工　

艺复杂及交联速度慢　

为了简化工艺．提高交联速　

度．本文研究了一种硅烷一步法自　

交联聚乙烯．以期望使硅烷交联聚　

乙烯在室温下交联．省去专门的侵　

泡过程，降低能耗和生产成本。　

收稿日期：２０１３—０６—０７　１．１实验原料　

低密度聚乙烯ＧＴ１４０．．日本住　

友；乙烯基三甲氧基硅烷（Ａ１７１）．　

工业品，新安化工；抗氧剂１０１０，市　

售；抗氧剂ＤＳＴＰ。市售：二月桂酸　

二丁基锡ＤＢＴＤＬ．，工业品，市售；　

催化剂Ａ，工业品，市售；催化剂Ｂ，　

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
