VCT堤坝渗漏探测仪的作用与特点
VCT成像堤坝渗漏探测仪
密集快捷探测，自动生成图像，看图查渗找漏
郑州地象科技有限公司 寇伟
一、堤坝渗漏问题与危害
我国现有大中小水库大坝近十万座，半数以上大坝病险严重，病险坝内部存在着大小不等
的裂缝、松散区、不均匀区、渗漏通道等各种隐患。而我国大江大河大湖的堤防多数建在冲积
平原上，堤基多为饱和粉细砂及砂砾石构成的较薄覆盖层，极易产生渗漏；堤身由于填土不匀、
不密实、存在生物洞穴及其他隐患，每到汛期遇高洪水位，堤脚堤身容易产生管涌、散浸等渗
漏险情。
二、精准探测查找堤坝渗漏隐患的意义
堤坝渗漏探测仪的作用就是要通过实地探测分析找出堤坝隐患、确定渗漏位置，以便准确
快捷地进行除险加固，消除病害隐患，保证堤坝安全。在实践中精准查找渗漏隐患意义重大：
很多情况下看到堤坝有渗漏却找不到渗漏的具体位置，盲目打孔灌浆却堵不住漏，费工费
时但效果不佳。
平时枯水季节河堤渗漏不严重或者根本看不到，一旦洪水到来渗漏通道可能就会形成管涌，
堤身不实处或洞穴就会产生塌陷塌方。
三、堤坝渗漏隐患探测的难点
1、梯形堤坝的斜面及下部与地面接触面位置、堤坝两端与山脉连接处最有可能出现管涌
渗漏，一般探测设备很难施工。
2、在用混凝土和石块固化过的堤坝上，多数使用插地电极的物探设备无法施工。
3、渗漏细小、横穿堤坝的特点，要求沿堤坝方向探测的密度要大、探测点要多，否则就
会遗漏隐患、查找不到渗漏点。这就要求单点探测的时间要短，一天最少能探测几百个点，否
则一个小水库的大坝几天都探测不完，更别说是几十公里以上的河堤了。
4、探测深度要大、纵向分辨力要强。目前分辨力较强的探地雷达的有效探测深度不够，
而可以探测几百米深度的其它物探方法的纵向分辨力较差，同时兼有较高的分辨力（1米/层）
和足够的穿透深度（30米）物探设备。由于堤坝的隐患主要是渗漏点、动物洞穴、裂缝、施
工薄弱带、不满足要求的材料带等，都是很小的、细微的、不宜发现的，一旦扩大马上就会造
成灾害，探测深度和分辨率不够时必然会遗漏这些细小隐患。
四、对堤坝渗漏探测仪的基本要求
针对现有堤坝渗漏探测技术和应用中存在的问题，结合堤坝渗漏隐患探测的特点， VCT
成像堤坝探测仪应具有以下基本特征：
1、灵敏度要高，探测微弱信号能力强，即使是细小渗漏隐患出现的异常信号也能被反映出来。
2、分辨率要高，扫描成像的分层间隔要小，能探测出很薄的堤坝分层薄弱带渗漏和很小
的空穴裂缝隐患。
3、探测速度要快，由于堤坝很长且体积大，且查找一段堤坝渗漏隐患需要探测几个剖面、
探测点间距要小到1米或半米，探测速度慢的话就难以胜任该项工作。
4、探头要易于放置，堤坝表层会有混凝土、石块、沥青石子路等，不适合插入电极，坝
体斜面上也不宜拉线、平置探头和线圈框。
5、探头安放时间要短、易于移动，假若布置一个探测点需要十几分钟，探测速度将会大
受影响，一天只能探测几十个点，仪器本身就没有太大的实用价值。
6、探测结果出图快，图像容易识别，最好是能在现场出图、现场分析，找到可疑点后马
上对靶区加密探测。
7、探测结果的一致性要好，直观易懂，不能模糊且有多解性，一般技术人员经短期培训
能独立操作。
五、VCT成像堤坝渗漏探测仪的技术特点
根据堤防和大坝渗漏隐患探测的特点及对物探仪器的技术要求，地象科技有限公司在原有
VCT成像探水仪的基础上，经过技术创新和一年多的实践，研制出了专用于堤坝渗漏和隐患的
细密分层型（20厘米/层）VCT成像堤坝渗漏系列探测仪。
1、手提式单电磁感应探头。仅用一个3公斤重的电磁感应探头，可随手提起放在堤坝上
或斜面上的混凝土、石块、沥青石子路、土层上进行探测，也可以悬起距地面5公分内探测。
2、高速采样探测。按采样键7秒钟即可一次性采集几百个深度层点的数据，边走边测，
一天可探测2000点左右，高效、快捷。
3、高灵敏度信号采集系统。由32位工控计算机控制的高灵敏度信号采集系统，有效的实
现了低噪声、高精度、低功耗、低时漂、有效降低工频干扰等关键技术，完全适应天然场源具
有的大动态范围、宽频带、微弱电磁信号的特点。
4、采用计算机脱机处理分析。探测完一个项目后可以在现场将SD卡数据文件转存到笔记
本电脑上进行分析，几分钟即可自动生成VCT成像二维彩色剖面图，无需人工干预，图像分析
易学易懂，现场快捷准确找漏。
5、直接将电磁感应电位值放大处理成像分析。全部采用电磁感应探头探测到的大地电磁
电位值数据自动生成二维彩色线剖面图，不存在理论假定和公式推导换算，成像结果更能真实
反映堤坝地质结构和异常。
6、彩色二维VCT成像看图分析。运用独创的电位值彩色VCT成像直视剖面技术，可以自
动生成彩色二维VCT成像线剖面图，清晰描绘线剖面地下地质构造，从图上直接看出堤坝渗漏
的孔隙和空穴大小、位置、走向等情况。
7、间隔20厘米细密分层。50米之内分层细度高达隔20厘米显示一层，基本上不会漏掉
堤坝细小空穴隐患和孔隙渗漏点，是目前国内外物探仪中探测速度最快、分层最细、采集数据
最多、效率最高的堤坝渗漏物探仪。
8、大数据确保清晰精准度。探测深度50米内可细分为250层，每条线路探测200点时采集数据多达5万个，由它们自动生成一个超高分辨率堤坝地质结构线剖面彩图。观察剖面图就
可以看出哪里有深蓝色块集聚的渗漏点，几条平行测线形成的剖面图对照观察，就能看清楚堤
坝渗漏的位置、走向、大小及边界，可以据此有针对性地设计堵漏施工方案。
六、大地电磁场VCT成像堤坝渗漏探测仪应用领域与优势
VCT堤坝渗漏探测仪主要应用领域:
1）堤防、水库管涌渗漏检测；2）病险水库治理；3）矿山坑道突水预警；4）基坑帷幕渗
漏检测。
地象科技公司大地电磁场VCT成像堤坝渗漏探测仪除了具有上述技术优势之外，在防漏防
涌防隐患应用上还具有明显优势：
1、任何地形都能探测。梯形堤坝的管涌渗漏及空穴隐患多出现在坡面上、坡下和根部、
堤坝体与基岩接面上，堤坝上和坝体有混凝土和沥青硬质路面、有岩石板块堆砌坡面、有夯实
土层等各类建筑材料组成。VCT成像堤坝渗漏探测仪单人单探头操作的优势在堤坝探测上可以
得到充分体现。
2、不受地下介质限制。不存在使用主动源受地下介质层影响出现低阻或高阻屏蔽层问题，
大地电磁场频率域分析方法的特点决定了地下不同介质层特性只能反映在该层频点数值高低
上，而对相邻频点深度层数值没有影响，不存在某些地质结构不能探测、某些介质层会影响探
测结果的限制条件和问题。
3、操作简单易学。经过几分钟简单培训后的操作者便可以进行堤坝地质勘查工作：沿江
河大堤一米一个点巡视性探测查找隐患，每人每天可勘查2公里河段；查找水库大坝渗漏管涌，
半天之内可以沿坝体上中下按照0.5米的点间距密集探测5--10条线路，使得VCT成像堤坝渗
漏探测仪细密分层和快捷探测优势充分得以发挥。
4、看图找渗漏所见即所有。就像傻瓜照相机一样操作简易易学，软件操作全部为中文指
示，数据分析主要靠“看”线剖面找渗漏隐患，没有学过物探技术者一小时即可掌握。在实践
中遇到不同地质构造、不同渗漏情况要不断积累经验、学习提高。如果对分析结果判定没有十
分把握时，可以在同一方向反复探测、在不同方向探测，多条剖面图综合分析验证，直到看清
看透看准为止。

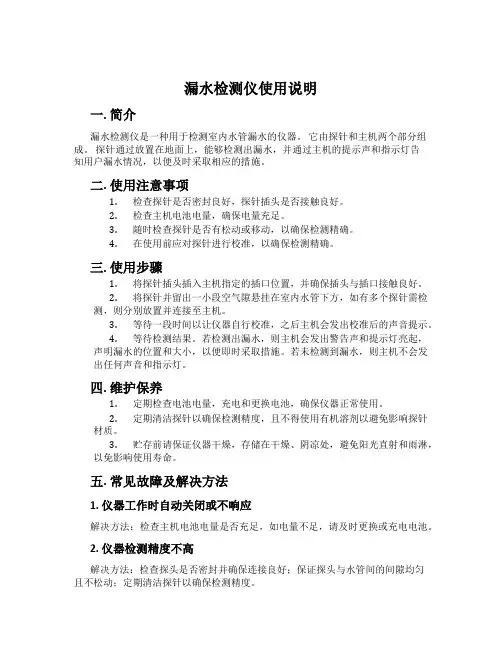

漏水检测仪使用说明
漏水检测仪使用说明
一. 简介
漏水检测仪是一种用于检测室内水管漏水的仪器。 它由探针和主机两个部分组成。 探针通过放置在地面上，能够检测出漏水，并通过主机的提示声和指示灯告知用户漏水情况，以便及时采取相应的措施。
二. 使用注意事项
1. 检查探针是否密封良好，探针插头是否接触良好。
2. 检查主机电池电量，确保电量充足。
3. 随时检查探针是否有松动或移动，以确保检测精确。
4. 在使用前应对探针进行校准，以确保检测精确。
三. 使用步骤
1. 将探针插头插入主机指定的插口位置，并确保插头与插口接触良好。
2. 将探针并留出一小段空气隙悬挂在室内水管下方，如有多个探针需检测，则分别放置并连接至主机。
3. 等待一段时间以让仪器自行校准，之后主机会发出校准后的声音提示。
4. 等待检测结果。若检测出漏水，则主机会发出警告声和提示灯亮起，声明漏水的位置和大小，以便即时采取措施。若未检测到漏水，则主机不会发出任何声音和指示灯。
四. 维护保养
1. 定期检查电池电量，充电和更换电池，确保仪器正常使用。
2. 定期清洁探针以确保检测精度，且不得使用有机溶剂以避免影响探针材质。
3. 贮存前请保证仪器干燥，存储在干燥、阴凉处，避免阳光直射和雨淋，以免影响使用寿命。
五. 常见故障及解决方法
1. 仪器工作时自动关闭或不响应
解决方法：检查主机电池电量是否充足，如电量不足，请及时更换或充电电池。
2. 仪器检测精度不高
解决方法：检查探头是否密封并确保连接良好；保证探头与水管间的间隙均匀且不松动；定期清洁探针以确保检测精度。 3. 仪器故障无法解决
解决方法：请联系工作人员解决。
六. 结论
以上为漏水检测仪使用说明，使用时请根据本文所述步骤和注意事项来操作，保证仪器的使用寿命和检测精度，同时发挥它的检测效应，避免带来不必要的经济损失和安全隐患。
漏水检测仪的工作原理
漏水检测仪的工作原理
漏水检测仪是一种用来监测水管或水箱漏水的仪器。它的工作原理是基于电导性测量的原理。
漏水检测仪的主要组成部分包括传感器、控制电路和报警装置。传感器通常是由钢针构成的电极，安装在需要检测的位置，如水管的接口或水箱的底部。控制电路通过传感器与地线相连，形成一个电路回路。
当水管或水箱发生漏水时，水会接触到传感器上的电极，形成了一个液体电导通路。液体的导电性相对较高，导致电流通过传感器和地线之间的电路回路。
控制电路会监测电路中的电流变化。一旦检测到电流超出事先设定的阈值，控制电路会立即触发报警装置。报警装置可以是声音报警器、光纤指示灯或无线通知系统等。
通过不断地监测电路中的电流变化，漏水检测仪可以实时地检测到水管或水箱的漏水情况。这使得用户能够及时采取措施修复漏水问题，从而减少漏水造成的损失。
总的来说，漏水检测仪利用电导性测量原理，通过监测电路中的电流变化来实时检测水管或水箱的漏水情况，并及时报警，提醒用户采取应对措施。

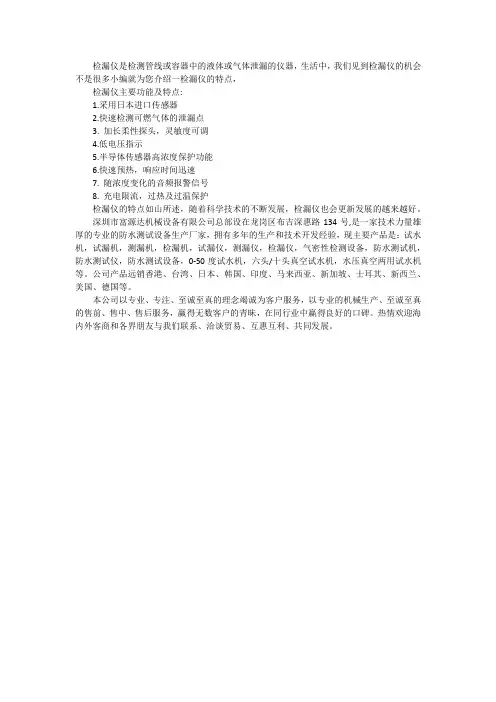

检漏仪的主要功能和特点
检漏仪是检测管线或容器中的液体或气体泄漏的仪器，生活中，我们见到检漏仪的机会不是很多小编就为您介绍一检漏仪的特点，
检漏仪主要功能及特点:
1.采用日本进口传感器
2.快速检测可燃气体的泄漏点
3. 加长柔性探头，灵敏度可调
4.低电压指示
5.半导体传感器高浓度保护功能
6.快速预热，响应时间迅速
7. 随浓度变化的音频报警信号
8. 充电限流，过热及过温保护
检漏仪的特点如山所述，随着科学技术的不断发展，检漏仪也会更新发展的越来越好。
深圳市富源达机械设备有限公司总部设在龙岗区布吉深惠路134号,是一家技术力量雄厚的专业的防水测试设备生产厂家，拥有多年的生产和技术开发经验，现主要产品是：试水机，试漏机，测漏机，检漏机，试漏仪，测漏仪，检漏仪，气密性检测设备，防水测试机，防水测试仪，防水测试设备，0-50度试水机，六头/十头真空试水机，水压真空两用试水机等。公司产品远销香港、台湾、日本、韩国、印度、马来西亚、新加坡、士耳其、新西兰、美国、德国等。
本公司以专业、专注、至诚至真的理念竭诚为客户服务，以专业的机械生产、至诚至真的售前、售中、售后服务，赢得无数客户的青昧，在同行业中赢得良好的口碑。热情欢迎海内外客商和各界朋友与我们联系、洽谈贸易、互惠互利、共同发展。

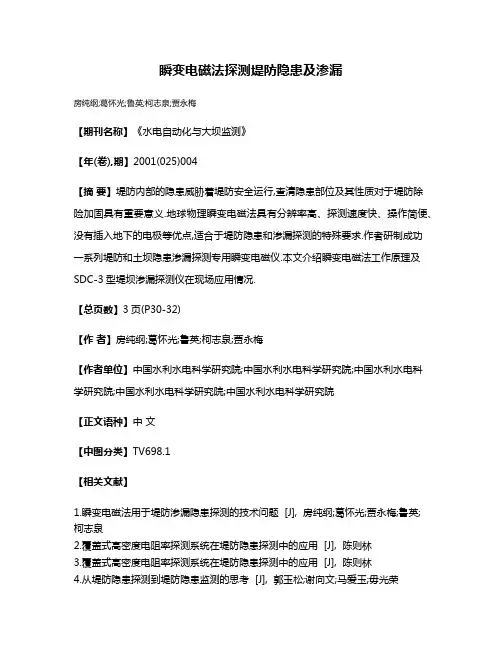

瞬变电磁法探测堤防隐患及渗漏
瞬变电磁法探测堤防隐患及渗漏
房纯纲;葛怀光;鲁英;柯志泉;贾永梅
【期刊名称】《水电自动化与大坝监测》
【年(卷),期】2001(025)004
【摘 要】堤防内部的隐患威胁着堤防安全运行,查清隐患部位及其性质对于堤防除险加固具有重要意义.地球物理瞬变电磁法具有分辨率高、探测速度快、操作简便、没有插入地下的电极等优点,适合于堤防隐患和渗漏探测的特殊要求.作者研制成功一系列堤防和土坝隐患渗漏探测专用瞬变电磁仪.本文介绍瞬变电磁法工作原理及SDC-3型堤坝渗漏探测仪在现场应用情况.
【总页数】3页(P30-32)
【作 者】房纯纲;葛怀光;鲁英;柯志泉;贾永梅
【作者单位】中国水利水电科学研究院;中国水利水电科学研究院;中国水利水电科学研究院;中国水利水电科学研究院;中国水利水电科学研究院
【正文语种】中 文
【中图分类】TV698.1
【相关文献】
1.瞬变电磁法用于堤防渗漏隐患探测的技术问题 [J], 房纯纲;葛怀光;贾永梅;鲁英;柯志泉
2.覆盖式高密度电阻率探测系统在堤防隐患探测中的应用 [J], 陈则林
3.覆盖式高密度电阻率探测系统在堤防隐患探测中的应用 [J], 陈则林
4.从堤防隐患探测到堤防隐患监测的思考 [J], 郭玉松;谢向文;马爱玉;毋光荣 5.瞬变电磁法在堤坝渗漏隐患探测中的应用 [J], 孙忠;冀振亚;王德荣;胡博;刘学城;周荣海
因版权原因，仅展示原文概要，查看原文内容请购买

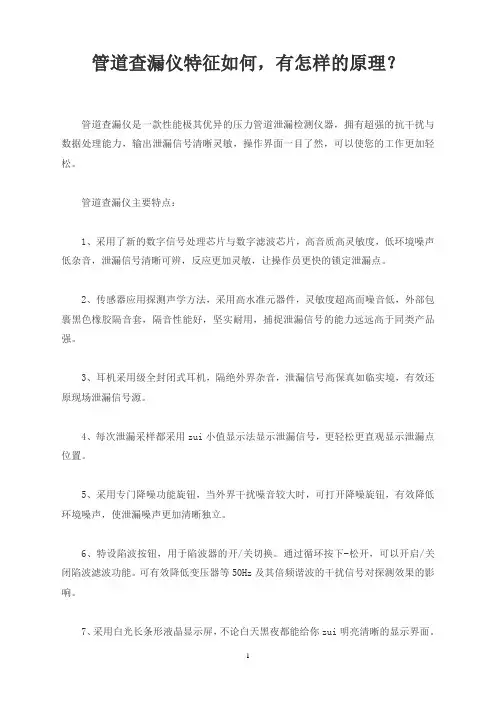

管道查漏仪特征如何,有怎样的原理？
1 管道查漏仪特征如何，有怎样的原理？
管道查漏仪是一款性能极其优异的压力管道泄漏检测仪器，拥有超强的抗干扰与数据处理能力，输出泄漏信号清晰灵敏，操作界面一目了然，可以使您的工作更加轻松。
管道查漏仪主要特点：
1、采用了新的数字信号处理芯片与数字滤波芯片，高音质高灵敏度，低环境噪声低杂音，泄漏信号清晰可辨，反应更加灵敏，让操作员更快的锁定泄漏点。
2、传感器应用探测声学方法，采用高水准元器件，灵敏度超高而噪音低，外部包裹黑色橡胶隔音套，隔音性能好，坚实耐用，捕捉泄漏信号的能力远远高于同类产品强。
3、耳机采用级全封闭式耳机，隔绝外界杂音，泄漏信号高保真如临实境，有效还原现场泄漏信号源。
4、每次泄漏采样都采用zui小值显示法显示泄漏信号，更轻松更直观显示泄漏点位置。
5、采用专门降噪功能旋钮，当外界干扰噪音较大时，可打开降噪旋钮，有效降低环境噪声，使泄漏噪声更加清晰独立。
6、特设陷波按钮，用于陷波器的开/关切换。通过循环按下-松开，可以开启/关闭陷波滤波功能。可有效降低变压器等50Hz及其倍频谐波的干扰信号对探测效果的影响。
7、采用白光长条形液晶显示屏，不论白天黑夜都能给你zui明亮清晰的显示界面。 2 超长信号条状图，间隔断点状设计，能更加直观的显示出测量的参数
8、采用大容量电池智能可充电锂电池，并配备备用电池，两块电池合计可连续工作达48小时以上，方便快捷。
9、采用触摸按键和旋钮混和设计，在操作功能键使用触摸按键，在容易产生干扰噪声的线路采用机械旋钮，有效降低本机噪声，提高使用强度。
10、超强抗干扰电路设计，对数字信号与模拟信号进行了有效隔离，消除了由数字电路产生的噪声。
原理
定位原理
通过发射机向地下管道发送出1KHz的电磁波信号，探测仪利用探头与磁力线地平面垂直相切时，收到的信号zui小(几乎为零)的原理来测定管道。
检测原理及方法
人体电容法就是利用两名检测人员做仪器接受的感应元件，当载有发射机给定信号的管道上存在破损点后，管道上的信号电流就会从这一点流入大地，从而在这一点上方形成较强的漏点异常，那么拿着检测仪的两人经过该处后，势必检测到一个梯度电位，根据漏点上方信号zui强的原则就可找到该破损点的确切位置。
水库大坝渗漏常用探测技术及工程应用
水库大坝渗漏常用探测技术及工程应用
摘要：有效、准确地探测渗漏病害是评价大坝渗漏安全和进行加固处理的重要前提，但由于水库大坝建筑物规模大、范围广，渗漏病害的渗漏点分散，渗漏病害具有较强的复杂性与隐蔽性，其探测一直以来都是大坝安全领域的一项技术难题。
关键词：水库大坝；渗漏问题；探测技术；措施分析
1水库大坝渗漏探测技术现状
1.1电磁法类
电磁法类主要包括自然电场法、高密度电阻率法、瞬变电磁法、大地电磁法、探地雷达法、电磁波CT法等。此类方法通过测量岩土材料本身电磁特性及其在天然或人工激发电磁信号作用下响应来探测坝体内部缺陷情况，若坝体内存在集中渗漏通道时会呈现明显电磁信号异常。由于电磁信号在岩土地质体中衰减速率较快，电磁法类有效探测距离较短，且电磁信号易受外界环境及地层本身非均匀性干扰，探测精度常受到限制。
1.2弹性波法类
弹性波法类主要包括地震折射波法、瑞雷波法、弹性波CT法、声呐法等。此类方法利用人工激发的地震波、瑞雷波、声波等弹性波在被测介质中的不同传播速度及反射、折射、透射等原理对介质内部的缺陷进行检测。如声呐法利用声波在水中的优异传导特性，基于多普勒原理实现对水库库底流速场的检测，以定位入渗点。近年声呐法在闸坝、面板坝及沥青心墙坝等坝型渗漏检测中得到了成功应用，但此类方法多采用二维断面检测，需要布置大量断面才能显示整体检测结果。
1.3示踪法类 示踪法类主要包括同位素示踪法、连通性试验、水化学分析等。此类方法通过在大坝上游或渗漏入口投入同位素示踪剂、荧光素、食品级颜料或其他对环境无毒害的颜料示踪剂，调查渗漏入口的水化学成分（如氯离子、硫酸根离子、重碳酸根离子，钙、镁、钾、钠等离子），并在大坝下游渗漏出口进行监测，以判断水流的连通性及渗漏通道的存在。此类方法一般作为渗漏探测的辅助验证手段，无法确定渗漏通道在大坝内部的分布情况。
1.4视频法类
视频法类主要包括潜水员视频检查、彩色电视视频检查、水下机器人（ROV）探测、水下喷墨摄像、钻孔彩色电视成像技术等。通过近距离视频摄像等方式可以直观检查水下部位等隐蔽性较强的渗漏病害，随着水下无人技术、视频成像技术的不断发展，ROV视频检查、水下喷墨摄像、钻孔彩色电视成像技术在水库大坝渗漏探测中应用越来越广泛。由于水库大坝规模庞大、水库环境复杂，视频检查也存在检测工作量大、效率低、水下复杂环境难以覆盖等不足。
防水测漏仪器工作原理
防水测漏仪器工作原理
防水测漏仪器是一种用于检测建筑物或其他设施中的水渗漏问题的设备。它可以帮助工程师和维修人员快速定位和修复水渗漏的位置，从而保护建筑物免受水损害。那么，防水测漏仪器是如何工作的呢？下面将详细介绍。
防水测漏仪器的工作原理主要基于声波传播和反射原理。它通过发射声波信号并接收反射信号来确定水渗漏的位置。具体来说，防水测漏仪器由以下几个部分组成：声波发射器、声波接收器、信号处理器和显示屏。
声波发射器会发出一系列高频声波信号。这些声波信号会在建筑物内部传播，并在遇到障碍物或水渗漏点时发生反射。反射信号会被声波接收器捕捉到，并传输到信号处理器进行处理。
信号处理器是防水测漏仪器中的核心部件，它会对接收到的反射信号进行分析和解读。首先，它会计算反射信号的时间差，即声波从发射到接收所经过的时间。根据声速的已知值，可以通过时间差计算出声波传播的距离。
接下来，信号处理器会将声波传播距离与建筑物的结构图进行比对。如果声波传播距离与结构图上的水管、排水口或其他可能存在水渗漏的位置相符合，那么就可以初步判断该位置可能存在水渗漏问题。
防水测漏仪器会将检测结果显示在屏幕上。通常，屏幕上会显示建筑物的结构图，同时标注出可能存在水渗漏的位置。这样，工程师和维修人员就可以根据这些信息快速定位和修复水渗漏问题，避免进一步的水损害。
总的来说，防水测漏仪器通过声波的传播和反射来定位水渗漏的位置。它利用声波的特性和信号处理技术，将声波传播距离与建筑物结构进行比对，从而判断可能存在水渗漏的位置。这种工作原理使得防水测漏仪器成为一种高效、准确的工具，能够帮助人们快速定位和修复水渗漏问题，保护建筑物的完整性和安全性。
希望通过本文的介绍，读者对防水测漏仪器的工作原理有了更加深入的了解。防水测漏仪器的应用不仅可以减少水损害，还可以提高工作效率和节约维修成本。相信随着科技的不断进步，防水测漏仪器将会越来越普及，并在建筑维修领域发挥重要作用。
测漏仪有哪些优势值得选择呢？
测漏仪属于便携式的自来水管网测量设备，采用的是大屏幕的液晶显示，以及数字的滤
波等，因此整机在灵敏度上非常高，而且抗干扰的性能也比较强，主要的是听音非常清晰，因此在自来水和大中型的工矿企业中使用较广泛。主要的特点可以分为以下几点：
一、在不对路面造成破坏的情况下，可以准确的将地下的供水管道在漏水点上进行检测；
二、采用的是大屏幕且高密度的液晶点阵的显示方式，可以自动的巡检并分析漏水的信
号，对外界的噪音有抗干扰的功能；
三、具备大容量的存储，可以采集十几个漏水点，供操作人员来进行比较和判断；
四、全背光和触摸的按键，即便是夜间进行操作的话，也同样可以一目了然，因此整个
操作非常的简单；
五、选用的是数字的滤波，以及无极的选频，所以在清晰度上非常高。因为测量技术在不断且持续的快速发展，液体的测漏仪在测量的技术的研究上，也获取
了更加广泛的发展和应用，而传统的侧漏方式在操作上不是特别的灵活，比较容易出现误判
等现象，所以是非常不利于对数据进行储存和分析的，直压式的侧漏因为整个原理都是比较
简单，而且在成本的投入上也是比较低廉的，使用起来非常的安全和方便，不仅干净还没有任何的污染等优势，所以在整个气密性的检测行业中都受到了非常广泛的应用。
随着市场对于测漏仪的需求也在不断的提升，而和我们息息相关在仪表仪器在其行业中
的发展也逐渐迅速，但是因为创新和技术等其他方面的很多原因，导致国内在仪表仪器和国
外相比较的话，其之间的差距还是非常大的，关键的问题还是核心的技术比较匮乏，技术水
平比较有限，所以产品在可靠性和稳定性上不能得到根本的解决，而很多高端在精密仪器还
是需要大量的依赖进口，这种现象对于国内在测漏仪方面的发展是非常不利的。
那么哪家测漏设备的公司比较好呢？推荐友银消防设备有限公司，友银消防设备公司是
一家专业的做地下管道漏水检测、漏水探测的技术服务公司，公司有先进的漏水相关仪、电
子测漏仪、超声波测漏仪等管道漏水检测设备，和经验丰富的漏水探测工程师。能在非开挖
泄漏检测仪的特征和工作原理
泄漏检测仪的特征和工作原理
泄漏检测仪（Leak detectors）是一种用于检测和定位物质泄漏源的仪器。它们在工业、环境保护和安全领域中被广泛使用。泄漏检测仪可以检测各种气体和液体泄漏，例如气体泄漏（如气体管道、炉窑、锅炉等）、液体泄漏（如水管、化学品储罐等）以及气体分解产物（如二氧化碳、硫化氢等）。
1.高灵敏度：泄漏检测仪具有高灵敏度，能够检测非常小的泄漏，以确保泄漏源能够迅速被发现和处理，防止事故和损失的发生。
2.多功能：泄漏检测仪可以检测多种气体和液体的泄漏，具有广泛的应用领域。它们可以被用于工业生产过程中的泄漏检测，也可以用于环境监测和安全检查。
3.易于携带和使用：泄漏检测仪通常体积小巧，重量轻，可以携带到不同的地方使用。它们往往具有简单的操作界面，使用者可以迅速学会如何使用它们进行泄漏检测。
4.实时监测和定位：泄漏检测仪可以实时监测泄漏源，并准确地定位泄漏位置。一旦泄漏被检测到，仪器会发出声音或光信号进行警示，以及提供泄漏源的坐标位置，帮助用户快速采取相应的措施。
1.气体检测原理：泄漏检测仪通常采用气体传感器来检测气体泄漏。这些传感器可以根据被测气体的特性发生化学反应，并产生相应的电信号。常见的气体传感器有电化学传感器、半导体传感器和红外传感器等。仪器会将传感器生成的电信号转化为可感知的信号，如声音或光信号，以提示用户。 2.液体检测原理：泄漏检测仪通常通过检测泄漏物质对周围环境的影响来检测液体泄漏。例如，当液体泄漏时，它可能会改变周围环境的湿度或电导率等物理特性。泄漏检测仪通过感应器或测量装置来测量这些物理特性的变化，以确定是否发生泄漏。
3.气体分解产物检测原理：当一些物质发生泄漏后，会产生有害的气体分解产物。泄漏检测仪可以通过检测这些分解产物，如二氧化碳或硫化氢等，来确定泄漏源存在。通常，仪器通过吸收或传感这些分解产物来进行检测，并产生相应的警示信号。
综上所述，泄漏检测仪具有高灵敏度、多功能、易于携带和使用的特点。它们通过气体传感器、液体感应器或气体分解产物传感器等原理来检测和定位物质泄漏源。泄漏检测仪在工业生产、环境保护和安全检查中发挥着重要的作用，确保泄漏问题及时发现并得到解决，减少事故和损失的发生。
大地电磁法V8、GDP32、GSM07及VCT功能指标比较
V8、GDP-32Ⅱ、GMS-07多功能仪与VCT成像仪
天然场大地电磁法仪主要功能指标比较
寇 伟
在诸多勘探地球物理方法中电磁法当属是一种应用领域广泛、分支众多的重要的物探方
法。在我国最先应用电磁法的领域金属矿产勘探，随着经济的不断发展，电磁法的应用领域已
经拓展到地下水勘探、工程勘探、海洋资源勘探等众多领域。
电磁法种类繁多，按其勘探方式可分为电磁测深法和电磁剖面法，而电磁测深法又包括时
间域方法和频率域方法。而应用最广泛、发展最快的是频率域电磁测深法。电磁法发展历史：
1）20世纪50年代，法国的Cagniard和前苏联的Tikhonov提出了大地电磁法（MT）；2）20
世纪60年代的Berdichevski等（1969），提出了音频大地电磁法（AMT）；3）1971年和1978
年，Goldstein和Strangberg提出了可控源音频大地电磁法（CSAMT）。
传统大地电磁场源原理认为，大地电磁（MT）测深的实质是由于太阳风或太阳黑子活动及
赤道区的闪电雷击在地球表面产生的各种频率的水平电场和水平磁场，然后通过阻抗与电阻率
的关系计算视电阻率，从而了解地下电性结构。而VCT大地电磁场成像法的大地电磁场源理论
则认为，我们在地面上探测到的大地电磁（MT）信号是来自于地幔层运动切割地磁场产生含有
各种频率的电磁波信号，不同频率的电磁波向地面辐射过程中带有相应深度介质层对于电磁波
能量产生吸收效应后的结果，由此反映地下各深度层介质结构信息。
虽然两种场源理论有着天上与地下之别、与之相应的解析反演方法大相径庭，但是均属于
天然场源大地电磁法、具有共同的优势：天然场源信号相对稳定，不存在人工场源受电源强弱、
电极置放环境和条件影响效果差别较大的问题；电磁波辐射信号穿透能力强，不存在人工场源
发电受地下高阻层或低阻层屏蔽不能穿透的问题；由于不需要对地发射电磁信号、只要接收天
然电磁场信息，探测仪器体积小，探测施工对于场地和环境条件要求不高。虽然天然电磁场信
