三酚基甲烷三缩水甘油醚合成研究
湖北理工学院 化学工程与工艺（精细化工方向）
1 三酚基甲烷三缩水甘油醚合成研究[1]
姓名： 学号：
摘 要 三酚基甲烷三缩水甘油醚是一种耐高温环氧树脂，具有良好的韧性和加工性能。这种树脂广泛用于高性能复合材料、封装材料等领域。主要研究以苯酚和对羟基苯甲醛为原料合成三酚基甲烷，再以三酚基甲烷与环氧氯丙烷(ECH)缩合制备三酚基甲烷三缩水甘油醚。通过不同反应条件的对比，得出制备优质三酚基甲烷三缩水甘油醚的最佳工艺条件。
关键词 苯酚，对羟基苯甲醛，环氧氯丙烷，三酚基甲烷，三酚基甲烷三缩水甘油醚。
前言
环氧树脂是一类重要的热固性树脂。据不完全统计[2]，目前我国拥有环氧树脂企业百余家，总生产能力约 18.5万t/a。目前制备高性能环氧树脂基体的方法主要有两种：一是合成新型的环氧树脂和固化剂，二是采用其他的高性能树脂进行共混或共聚改性[3]。本文介绍的三酚基甲烷三缩水甘油醚是一种耐高温环氧树脂，通过在环氧树脂结构中引入刚性基团来改善耐热性的一种多官能团环氧树脂。
1 反应方程式
2 实验部分
2.1 仪器与试剂
仪器：托盘天平；减压蒸馏装置；水蒸气蒸馏装置；常用有机合成仪器；冷凝回流仪器；常用分析仪器；水浴恒温箱；真空泵；显微熔点测定仪。 湖北理工学院 化学工程与工艺（精细化工方向）
2 试剂：苯酚；对羟基苯甲醛；对甲苯磺酸；无水氯化锌；环氧氯丙烷(ECH)；NaOH；季铵盐；盐酸；丙酮；酚酞指示剂。
2.2 实验过程
2.2.1 三酚基甲烷单体合成
称取100g苯酚，加热熔融后倒入250mL的三口烧瓶，再加入12.5g对羟基苯甲醛、2.0g对甲苯磺酸、1.5g无水氯化锌，溶液变为红褐色，将烧瓶放入恒温水浴中，开动搅拌器反应8h。得到血红色溶液，底部有橙黄色沉淀析出。用60℃～70℃的热水洗涤二至三次，而后减压蒸馏至馏出物很少为止，再用水蒸气蒸馏，至馏出物中不再有油滴为止，最后抽真空过滤、烘干得三酚基甲烷单体。
2.2.2 三酚基甲烷三缩水甘油醚的合成
在500mL三口烧瓶中加人0.1mol三酚基甲烷、3molECH、0.5g季铵盐，边搅拌边加热，升温到115℃时开始回流，回流反1h～2h，得到橙黄色的黏稠溶液。将黏稠溶液自然冷却使其温度恒定在44℃。取44g30％的NaOH溶液，开动搅拌器，匀速滴加Na0H溶液，2h内加完。继续在恒温水浴中保温反应2h。得到橙褐色黏稠液，底部有白色固体沉淀。用80℃～90℃的热水洗涤烧瓶，静置分层。下层为橙黄色的三酚基甲烷三缩水甘油醚环氧树脂的ECH溶液。再洗涤几次，直至 ECH溶液的pH=7为止。将油相物倒人三口烧瓶进行常压蒸馏，控制温度低100℃，当冷凝液开始减少时，开始减压蒸馏，直至真空度达到 0.085MPa，加热升温到140℃，不再有馏分为止，停止蒸馏，得到43g橙黄色产品。用盐酸丙酮法测定环氧树脂的环氧值[4]，测得环氧值为0.57～ 0.59。
3 结果与讨论
3.1 三酚基甲烷三缩水甘油醚的合成
3.1.1 ECH和三酚基甲烷的摩尔比对反应产物的影响
从理论上讲，ECH和三酚基甲烷摩尔比为3：1，但实际合成时摩尔比越小，(Ⅱ)步反应产物与三酚基甲烷接触的几率越大，越容易发生副反应，末端环氧基所占比例较少，环氧值较小；当摩尔比与3相差越大，少量的三酚基甲烷被大量的ECH包围而使反应按(Ⅱ)、(Ⅲ)进行，得到低相对分子量的三酚基甲烷三缩水甘油醚，且环氧值较大。实际上当ECH：三酚基甲烷=30：1时，三酚基甲烷三缩水甘油醚的环氧值为0.58，相对合适些。
3.1.2 Na0H的用量、浓度对反应产物的影响 湖北理工学院 化学工程与工艺（精细化工方向）
3 NaOH在合成过程中既是环氧基与酚羟基加成反应的催化剂，又是氯醇在闭环过程中脱氯化氢的催化剂。理论上为了使氯醇基团闭环反应完全，NaOH与ECH等摩尔比。但由于ECH水解副反应消耗了部分ECH，因此为了确保能够脱除氯化氢必须有足量的NaOH，一般应加入过量 Na0H，选 30％的 Na0H溶液。
3.2.3 反应温度对反应产物的影响
反应初期，为加快ECH与三酚基甲烷的开环反应，温度控制在 ECH 的沸点
以下。在闭环反应时，由于加碱后会放出大量热，一方面使反应体系暴沸；另一方面，增加了ECH以及中间物环氧端基的水解速度，破坏了原料摩尔比，最终使三酚基甲烷三缩水甘油醚的环氧值下降。所以控制反应温度在44℃ 。
4 结论
（1）实验结果表明：在三酚基甲烷三缩水甘油醚的合成反应中，三酚基甲烷：ECH=1：30，NaOH的质量分数为30％，加料量为理论值的110％，反应温度为开环115℃、闭环44℃，反应体系水含量 0.3％～2％，可得到环氧值为0.57～0.59、产率为96％的三酚基甲烷的低分子环氧树脂。
（2）加碱后，混合物快速升温，为防止不良现象发生，反应初期加碱速度要慢，随着反应物浓度的降低，可适当增加加碱速度。
（3）实验中由于ECH大大过量，过量的 ECH可以通过蒸馏回收，回收以后的ECH也可以作为反应的原料，用量为理论量的105％，同样可以得到相同质量的树脂。
参考文献
[1] 张彦飞，宁炳全.合成三酚基甲烷三缩水甘油醚工艺研究[J].山西化工，2005.05，25（2）33—36.
[2] 王世光，李 程，马树军.高品质环氧树脂的生产[J].中国氯碱 ，2003(11)：28—31.
[3] 焦 剑， 蓝立文，狄西岩.高性能环氧树脂基体的发展[J].粘接，2000，21(2)：33—39.
[4] 欧阳国恩．复合材料试验指导书[M]．武汉 ：武汉工业大学出版社，1993.
邻二烯丙基双酚a二缩水甘油醚及其制备工艺和应用
邻二烯丙基双酚a二缩水甘油醚及其制备工艺和应用
邻二烯丙基双酚A二缩水甘油醚（简称BPA-BDGE）是一种重要的缩水甘油醚类化合物，广泛应用于涂料、胶粘剂、塑料等领域。在本文中，我们将对BPA-BDGE的制备工艺和应用进行全面评估，以便读者能够深入了解这一重要的化合物。
1. BPA-BDGE的制备工艺
BPA-BDGE的制备主要通过环氧乙烷与邻苯二酚（BPA）反应得到。具体工艺如下：
（1）将BPA和碱催化剂加入反应釜中，并加热至一定温度。
（2）随后，添加适量的环氧乙烷，开始反应。
（3）反应结束后，通过水洗和中和处理来得到BPA-BDGE。
这一制备工艺简单高效，能够在较短的时间内得到高纯度的BPA-BDGE。
2. BPA-BDGE的应用领域
（1）涂料领域：BPA-BDGE能够提供优异的耐磨、抗腐蚀和耐候性能，广泛应用于室内外涂料、木器涂料等领域。
（2）胶粘剂领域：BPA-BDGE具有优异的粘接性能和流变性能，可用于各类胶粘剂的制备，比如UV胶、瞬间胶等。
（3）塑料领域：BPA-BDGE作为缩水甘油醚类添加剂，可以提高塑料的强度、韧性和耐磨性，广泛用于工程塑料、电子塑料等。
3. BPA-BDGE的优势与挑战
BPA-BDGE作为缩水甘油醚类化合物，具有以下优势：
（1）良好的耐候性：BPA-BDGE能够在各种恶劣环境下保持稳定性，适用于户外环境的应用。
（2）优异的粘接性能：由于其分子结构的特殊性，BPA-BDGE具有优异的粘接性能，可用于各种胶粘剂的制备。
（3）多功能性：BPA-BDGE可以与不同的聚合物进行共混，具有良好的相容性和可塑性，适用于不同应用领域。
然而，BPA-BDGE的应用也面临一些挑战：
（1）环境友好性：由于BPA-BDGE中含有邻苯二酚结构，其对环境的潜在影响引起了人们的关注。
（2）价格因素：BPA-BDGE的制备成本较高，限制了其广泛应用。
个人观点和理解：
木质基材用含甲醛基热固性树脂的无味胶粘剂
专 利 ＺＨＡＮＪＩＥ ２００２，２３（４）
而 盘袭啦舟糟景黄冉冉舟卺奔弦赤枯蠹糟吹毋 圣舟诲女瓣各彘呋出舟舞舟晦舟舞蠢 呋毋舟靠古 窦囊羹麓鬓囊 囊隧羹最吹☆女罚臣霉呔巍表 嚼 露 蕾嚣 最 意毒龚要妻 妻妻奏毒妻冀冀奚妻翼参 娄宴妻妻 ｃ 貔 氐 ． ｛瓠｛ｔ。每 ０－豫 矗丧辱：索税 《

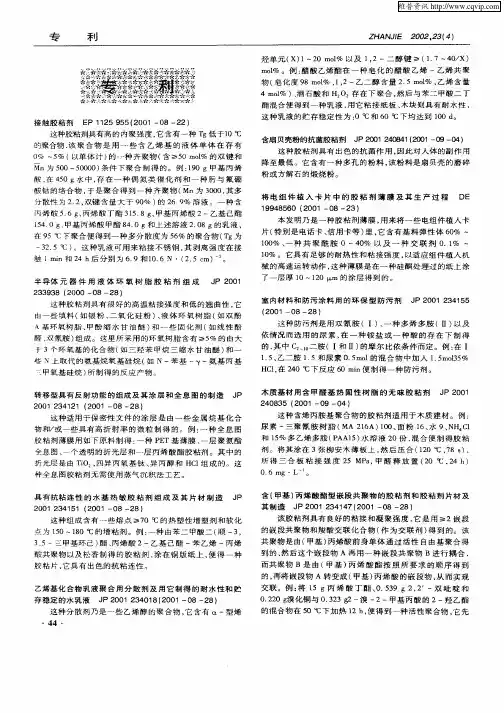

接触胶粘剂ＥＰ １１２５ ９５５（２００１—０８—２２） 这种胶粘剂具有高的内聚强度，它含有一种 低于１０℃ 的聚合物．该聚合物是用一些含乙烯基的液体单体在存有 Ｏ％一５％（以单体计）的一种齐聚物（含＞１５０ ｍｏ１％的双键和 Ｍｎ为５００—５００００）条件下聚合制得的。例：１９０ ｇ甲基丙烯 酸，在４５０ ｇ水中，存在一种偶氮类催化剂和一种肟与氟硼 酸钴的络合物，于是聚合得到一种齐聚物（Ｍｎ为３０００，其多 分散性为２．２，双键含量大于９０％）的２６．９％溶液。一种含 丙烯酸５．６ ｇ、丙烯酸丁酯３１５．８ ｇ、甲基丙烯酸２一乙基己酯 １５４．０ ｇ、甲基丙烯酸甲酯８４．０ ｇ和上述溶液２．０８ ｇ的乳液， 在９５℃＿Ｆ聚合便得到一种多分散度为５６％的聚合物（ 为 ３２．５ ０ｃ）。这种乳液可用来粘接不锈钢，其剥离强度在接 触ｌ ｒａｉｎ和２４ ｈ后分别为６．９和１０．６ Ｎ・（２．５ ｃｍ）一。
半导体元器件用液体环氧树脂胶粘剂组成 ＪＰ ２００１ ２３３９３８（２０００—０８－２８） 这种胶粘剂具有很好的高温粘接强度和低的翘曲性，它 由一些填料（如银粉、二氧化硅粉）、液体环氧树脂（如双酚 Ａ基环氧树脂、甲酚缩水甘油醚）和一些固化剂（如线性酚 醛、双氰胺）组成。这里所采用的环氧树脂含有≥５％的由大 于３个环氧基的化合物（如三羟苯甲烷三缩水甘油醚）和一 些Ｎ上取代的氨基烷氧基硅烷（如Ｎ一苯基一 一氨基丙基 乏甲氧基硅烷）所制得的反应产物。
转移型具有反射功能的组成及其涂层和全息图的制造ＪＰ ２００１ ２３４１２１（２００１—０８—２８） 这种适用于保密性文件的涂层是由一些金属烷基化合 物和／或一些具有高折射率的微粒制得的。例：一种全息图 胶粘剂薄膜用如下原料制得：一种ＰＥＴ基薄膜、一层聚氨酯 全息图、一个透明的折光层和一层丙烯酸酯胶粘剂。其中的 折光层是由ＴｉＯ 、四异丙氧基钛、异丙醇和ＨＣ１组成的。这 种全息图胶粘剂无需使用蒸气沉积法工艺。
正丙基缩水甘油醚的合成
6广东化
工
www
．gd
ch
em
．com2011年第
7期
第
38卷总第
219期
正丙基缩水甘油醚的合成
王树
民’
一
，周伟良2
，彭礼婵。
，段涛。
(1
．西南科技大学分析测试中心
，四川绵阳
621010
；2
．南京理
工大学化
工学院
，江苏南京
210094
；3
．西南科技大学极端条件
物质特性实验室
，四川绵
阳
621010)
【摘要
】以
正丙醇和环氧氯
丙烷为原料
，三氟化硼乙醚络合物为催化剂
，合成正丙基缩水甘油醚
。通过实验研究
，系统讨论了原料摩尔比
、
催化剂用量
、反应温度
、反应时间和碱用量对合成正丙基缩水甘油醚产率的影响
。正丙基缩水甘油醚的产率达到
78
．1％
。通过傅立叶变换红外
光谱对其结构进行了表征
。
【关键词
】正丙醇
：环氧氯丙烷
；缩水甘油醚
；合成
【中图分类~
sITQ[文献标识码
】A
S
ynth
esi
sandCh
aract
eri
zati
on0f1
．pro
panolGl
ycid
yl
eE
th
er
W
an
gSh
umi
n‘
’‘
，Zh
ouW
eili
an
g‘
．P
engLi
ch
an’
。D
uanT
ao’
f1
．A
nal
yti
cal
andT
esti
ngC
ent
erS
outh
westU
ni
versi
t
yofS
ci
enceandT
ech
nol
ogyMi
an
yang62101O
；2
．S
ch
ool
ofCh
emi
calE
ngi
neeri
ng
，
N
anii
ngU
ni
versi
t
yofS
ci
enceandT
ech
nol
ogyN
anji
ng210094
；3
．L
ab
orat
oryofM
att
erch
aract
eri
sti
cR
esearch
und
erE
x~
emeC
ondi
ti
ons
，
S
omh
westU
ni
versi
t
yofS
ci
enceandT
ech
nol
ogy
，Mi
anyang62l010
，Chi
na)
Ab
st
ract
：1
propanol
gl
ycid
yl
eth
erwassynt~
si
zed
wi
thl
propanol
and
epi
chl
oroh
yd
ri
nwi
th
t
rifl
uorid
聚氨酯弹性体用各类助剂简介
助剂是橡胶工业的重要原料，用量虽小，作用却甚大，聚氨酯弹性体从合成到加工应用都离不开助剂，按所起作用的不同，可分合成体系、改性及操作体系、硫化体系及防护体系四类助剂。
1 合成助剂
1.1 催化剂及阻聚剂
在聚氨酯弹性体的合成中，为了加快主反应的速度，往往需要加入催化剂，常用的催化剂有叔胺和有机锡两类，叔胺类有三乙烯二胺、三乙胺、三甲基苄胺、二甲基 乙醇胺、吗啡啉等，其中以三乙烯二胺最重要；有机锡类有辛酸亚锡、二月桂酸二丁基锡等。此外，还有有机汞、铜、铅和铁类，以有机铅、汞最为重要，如辛酸铅 和乙酸苯汞等。有机二元酸，如己二酸、壬二酸可作为聚醚型聚氨酯浇注橡胶的催化剂。
胺类催化剂多用于泡沫配方中的成泡反应，在聚醚体系中，胺和锡类催化剂并用可获得最佳的泡孔结构。
有机锡类催化剂通常催化HO和NCO反应过程，可避免OH的副反应，该类催化剂除提高总的反应速率外，还能使高分子质量多元醇与低分子质量多元醇的反应活性趋于一致，从而使制得的预聚物具有较窄的分子质量分布和较低的粘度。
使用催化剂对弹性体最终制品的性能是有不良影响的，主要影响高温性能和耐水解性。
阻聚剂以酸类、酰氯类使用较多，酸类使用最多的氯化氢气体，酰氯类有苯甲酰氯、己二酰氯等。
1.2 扩链剂和扩链交联剂
在聚氨酯弹性体的合成中，扩链剂是指链增长反应必不可少的二元醇类和二元胺类化合物；而扩链交联剂指的是既参与链增长反应，又能在链节间形成交联点的化合 物，如三元醇和四元醇类、烯丙基醚二醇等。浇注型聚氨酯弹性体除烯丙基醚二醇不适用外，其他扩链或扩链交联剂都可以使用，热塑性聚氨酯弹性体仅使用二醇 类；混炼型聚氨酯弹性体既可使用二醇也可用烯丙基醚二醇类。一般低分子质量的脂肪族二元醇和芳香族二元醇都可以作为扩链剂，脂肪族二元醇有乙二醇、丁二醇 和己二醇等，其中最重要的是1，4-丁二醇（BDO），在制备热塑性聚氨酯时用得最多，它不仅起扩链作用，还可调整制品硬度。在芳香族二元醇中，较重要的 是对苯二酚二羟乙基醚（HQEE），其结构式是：
天然气存储用高比表面积活性炭的制备及对甲烷吸附性能的研究(摘要)
第１期 硕士毕业论文介绍 ６５
化作用下，在９０℃条件下反应３ ｈ；闭环反应阶段，采用ＥＣＨ为溶剂，５５℃分两次缓慢滴加３０％的ＮａＯＨ溶液，碱量为腰
果酚物质的量的２倍，反应５ ｈ。腰果酚基缩水甘油醚为淡黄色透明液体，环氧值最高可达每１００克０．２７３ ｍｏｌ，作为活性
稀释剂，能显著降低环氧树脂的黏度。当ＣＧＥ的加入量为１５％，环氧树脂黏度由１４ ７００ ｍＰａ・Ｓ降至１ ８９２ ｍＰａ・Ｓ，固化物 的拉伸强度和断裂伸长率分别增加了３７．３％、１６０．６％，其他力学性能影响不大。结果还表明，ＣＧＥ比与Ｃ ． 烷基缩水
甘油醚（ＡＧＥ）具有更好的机械性能和耐热性。 其次，以腰果酚基缩水甘油醚和间氯过氧苯甲酸（ＭＣＰＢＡ）为原料，对ＣＧＥ侧链上的不饱和烃链进行环氧化反应，
合成腰果酚基多环氧活性稀释剂（ＰＥＣＧＥ）。通过研究合成反应影响因素，确定了最佳反应条件为：腰果酚与ＭＣＰＢＡ的
物质的量之比为１：１．５，以二氯甲烷为溶剂，３０℃条件下反应３ ｈ。ＰＥＣＧＥ为浅黄色透明液体，环氧值最高可达每１００克
０．５６８ ｍｏｌ。作为活性稀释剂，ＰＥＣＧＥ加入量从０％增加到２０％时，环氧树脂的黏度则从１４ ７００ ｍＰａ・Ｓ降为２ １５０ ｍＰａ・Ｓ。
加入量为２０％时，ＰＥＣＧＥ对环氧树脂固化物仍具有较好的物理机械性能。与ＣＧＥ相比，ＰＥＣＧＥ具有较大的添加量，因 而两者对环氧树脂的稀释效果相差不大。此外，ＰＥＣＧＥ能改善固化体系的耐热性，是一种性能优良的活性稀释剂，显现
出极强的潜在应用价值。
最后，以长碳链酚类化合物腰果酚为原料，合成生物基增塑剂腰果酚基乙酸酯，并对其增塑性能进行研究。结果表
明，酯化反应最佳条件为：腰果酚与乙酸酐的物质的量之比为１：１．２，催化剂Ｋ，ＣＯ 的质量分数为７．５％，６０℃条件下反
应３ ｈ。当增塑剂用量为１０％，环氧树脂１２８／９３４固化体系断裂伸长率和拉伸强度分别提高了４２．３％和１８５．８％。与邻
超支化聚醚的合成与应用
基金资助:江苏省研究生培养创新工程(CX09B_023Z),国家自然科学基金(20974076);
作者简介:黄萍珍(1977-),女,苏州大学材料与化学化工学部材料学专业在读博士生;*通讯作者,Tel:+8651265880967,Email:ajgu@.超支化聚醚的合成与应用
黄萍珍,顾嫒娟*,梁国正,袁莉
(苏州大学材料与化学化工学部材料科学与工程系,苏州215123)
摘要:超支化聚醚以其独特的结构与性能而成为高分子研究的热点。本文对近年来HBPE的合成方法及
应用研究进行了综述。目前超支化聚醚的制备方法主要包括在缩合反应、开环聚合反应、及质子转移等其它聚
合反应。超支化聚醚的应用研究领域非常广阔,主要包括聚合物电解质、生物医药、无机物表面改性、荧光功能
高分子材料、聚合物改性以及负载、液晶、水凝胶等其它功能材料方面显示出了巨大的应用潜力。本文还对超
支化聚醚今后的应用前景进行了展望。关键词:超支化;聚醚;合成;应用
超支化聚合物以其特有的准三维球形和高度支化的结构,优越物理化学性能而逐渐成为高分子科学
研究的一个热点[1]。目前超支化聚合物的制备方法有:缩合反应、加成反应、开环聚合及接技聚合等。
聚醚多元醇(简称聚醚)是由起始剂(含活性氢基团的化合物)与环氧乙烷(EO)、环氧丙烷(PO)、环
氧丁烷(BO)等在催化剂存在下经加聚反应制得,具有化学物理稳定的键接键、无毒、无腐蚀性,低挥发
性、不易吸潮及结构可调控性等优点,以及良好的水及有机溶剂溶解性和生物相容性,已作为乳化剂、分
散剂、消泡剂、破乳剂、防腐剂、抗静电剂、渗透剂及聚氨酯泡沫塑料的中间体及各类润滑油的主要组分
得到广泛的应用。利用超支化技术,制备具有独特功能的新型超支化聚醚(HBPE)具有重要的研究和应
用价值,这引起了研究人员浓厚的兴趣,短短几十年报道日益增多,本文对其近年来的合成及应用研究进
行综述。
1超支化聚醚的合成方法
常用环氧树脂参数总结
常用环氧树脂参数总结
一、缩水甘油基型环氧树脂:
1．缩水甘油醚型环氧树脂
1．1双酚A型环氧树脂：
双酚A型环氧树脂是应用最广泛的树脂之一，占环氧树脂树脂总产量的90%。在分子结构中含有羟基和醚键，固化过程进一步生成新的—OH和—O—，使固化物具有很高的内聚力和粘附力。因此可以对金属、陶瓷、木材、水泥和塑料进行粘接。
另外，双酚A型环氧树脂属无毒树脂，其白鼠的最低口服致死量为LD50为kg。
双酚A型环氧树脂的牌号与性质表
新牌号 原牌号 外观 粘度（） 软化点（℃） 环氧值
E—55 616# 浅黄粘稠液体 6－8 －－－－ －
E—51 618# 浅黄粘稠液体 10－16 －－－－ －
E—44 6101# 黄色高粘度液体 20－40 －－－－ －
E—42 634# 同上 －－－－ 21－27 －
E—35 637# 同上 －－－－ 20－35 －
E—31 638# 浅黄粘稠液体 －－－－ 40－55 －
E—20 601# 黄色透明固体 －－－－ 64－76 －
E—14 603# 同上 －－－－ 78－85 －
E—12 604# 同上 －－－－ 85－95 －
E—06 607# 同上 －－－－ 110－135 －
c12-c14烷基缩水甘油醚
c12-c14烷基縮水甘油醚
一、概述
C12-C14烷基缩水甘油醚是一种有机化合物，具有广泛的应用于表面活性剂、分散剂、乳化剂和增稠剂等领域。本文将对该化合物的分子结构、性质、应用、生产工艺、安全与环保以及发展趋势进行详细阐述。
二、分子结构与性质
1.结构特点
C12-C14烷基缩水甘油醚分子中含有醚键和羟基，其结构式为ROCH2CH2O。其中，R代表C12-C14烷基。
2.物理性质
C12-C14烷基缩水甘油醚为无色或微黄色液体，密度约为0.92g/mL，沸点范围为115-125℃。
3.化学性质
C12-C14烷基缩水甘油醚具有较好的化学稳定性，不易水解，但对碱敏感，可发生酯化、醚化等反应。
三、应用领域
1.表面活性剂
C12-C14烷基缩水甘油醚作为表面活性剂，具有良好的发泡性能和稳泡性能，广泛应用于洗涤剂、清洁剂等领域。
2.分散剂
由于C12-C14烷基缩水甘油醚具有较好的分散性能，可用作涂料、油墨等行业的分散剂。
3.乳化剂
C12-C14烷基缩水甘油醚作为乳化剂，可用于制备乳液、膏体等产品。
4.增稠剂
在化妆品、食品等行业中，C12-C14烷基缩水甘油醚可用作增稠剂。
四、生产工艺与方法
1.合成路线
C12-C14烷基缩水甘油醚的生产通常采用以下合成路线：
（1）醇解法：以甘油和C12-C14醇为原料，在催化剂作用下进行醇解反应。
（2）醚化法：以甘油和环氧乙烷为原料，在催化剂作用下进行醚化反应。
2.制备方法
以醇解法为例，将甘油和C12-C14醇加入反应釜中，加热至一定温度，加入催化剂，维持反应一段时间，然后冷却、过滤，得到产品。
3.工艺优化
为提高C12-C14烷基缩水甘油醚的产率和纯度，可通过优化催化剂、反应条件等工艺参数进行改进。
五、安全与环保
1.毒性评价
C12-C14烷基缩水甘油醚的毒性较低，大鼠经口LD50约为2000mg/kg。
2.生态毒性 该化合物对环境生物的影响较小，降解较快，对水生生物的影响半衰期约为2.6天。
三羟甲基丙烷三缩水甘油基醚
三羟甲基丙烷三缩水甘油基醚
摘要：
一、三羟甲基丙烷三缩水甘油基醚的概述
二、三羟甲基丙烷三缩水甘油基醚的性质与结构
三、三羟甲基丙烷三缩水甘油基醚的应用领域
四、三羟甲基丙烷三缩水甘油基醚的生产方法
五、三羟甲基丙烷三缩水甘油基醚的发展趋势与展望
正文：
三羟甲基丙烷三缩水甘油基醚（Trihydroxymethyl 丙烷三缩水甘油基醚，简称 THPGE）是一种具有三个羟甲基和三个缩水甘油基的环状醚化合物。作为一种重要的有机化工原料，它在涂料、胶粘剂、复合材料等领域有着广泛的应用。
一、三羟甲基丙烷三缩水甘油基醚的概述
三羟甲基丙烷三缩水甘油基醚是一种多功能的环氧树脂固化剂，由于其具有较高的反应活性和低温柔软性，因此在许多领域有着良好的应用前景。
二、三羟甲基丙烷三缩水甘油基醚的性质与结构
三羟甲基丙烷三缩水甘油基醚的化学式为 C9H16O5，分子量为
212.24。其结构中具有三个羟甲基（-OH）和一个缩水甘油基（-OCOCOCH3）单元，形成了一个稳定的环状结构。
三、三羟甲基丙烷三缩水甘油基醚的应用领域
1.涂料：作为环氧树脂的固化剂，可提高涂料的附着力、耐磨性和耐腐蚀性。
2.胶粘剂：提高胶粘剂的粘接强度和耐久性，广泛应用于建筑、汽车、电子等领域。
3.复合材料：在复合材料中作为增强剂，可提高材料的力学性能和耐热性。
四、三羟甲基丙烷三缩水甘油基醚的生产方法
目前，三羟甲基丙烷三缩水甘油基醚的生产方法主要有醇解法和环氧化法。醇解法是以三羟甲基丙烷和环氧氯丙烷为原料，通过醇解反应得到；环氧化法则以三羟甲基丙烷和环氧乙烷为原料，通过环氧化反应得到。
五、三羟甲基丙烷三缩水甘油基醚的发展趋势与展望
随着环保要求的提高和绿色化学的发展，三羟甲基丙烷三缩水甘油基醚等环氧树脂固化剂在低毒、环保方面具有更大的发展空间。
环氧树脂的历史应用
1 第七章 环氧树脂
第一节 概 述
环氧树脂（Epoxy Resin）是指分子结构中含有2个或2个以上环氧基并在适当的化学试剂存在下能形成三维网状固化物的化合物的总称，是一类重要的热固性树脂。环氧树脂既包括环氧基的低聚物，也包括含环氧基的低分子化合物。环氧树脂作为胶粘剂、涂料和复合材料等的树脂基体，广泛应用于水利、交通、机械、电子、家电、汽车及航空航天等领域。
一、 环氧树脂及其固化物的性能特点
(1) 力学性能高。环氧树脂具有很强的内聚力，分子结构致密，所以它的力学性能高于酚醛树脂和不饱和聚酯等通用型热固性树脂。
(2) 附着力强。环氧树脂固化体系中含有活性极大的环氧基、羟基以及醚键、胺键、酯键等极性基团，赋予环氧固化物对金属、陶瓷、玻璃、混凝士、木材等极性基材以优良的附着力。
(3) 固化收缩率小。一般为1％～2％。是热固性树脂中固化收缩率最小的品种之一(酚醛树脂为8％～10％；不饱和聚酯树脂为4％～6％；有机硅树脂为4％～8％)。线胀系数也很小，一般为6×10-5/℃。所以固化后体积变化不大。
(4) 工艺性好。环氧树脂固化时基本上不产生低分子挥发物，所以可低压成型或接触压成型。能与各种固化剂配合制造无溶剂、高固体、粉末涂料及水性涂料等环保型涂料。
(5) 优良的电绝缘性优良。环氧树脂是热固性树脂中介电性能最好的品种之一。
(6) 稳定性好，抗化学药品性优良。不合碱、盐等杂质的环氧树脂不易变质。只要贮存得当(密封、不受潮、不遇高温)，其贮存期为1年。超期后若检验合格仍可使用。环氧固化物具有优良的化学稳定性。其耐碱、酸、盐等多种介质腐蚀的性能优于不饱和聚酯树脂、酚醛树脂等热固性树脂。因此环氧树脂大量用作防腐蚀底漆，又因环氧树脂固化物呈三维网状结构，又能耐油类等的浸渍，大量应用于油槽、油轮、飞机的整体油箱内壁衬里等。
(7) 环氧固化物的耐热性一般为80～100℃。环氧树脂的耐热品种可达200℃或更高。
