(完整版)二氧化碳吸收与解吸实验

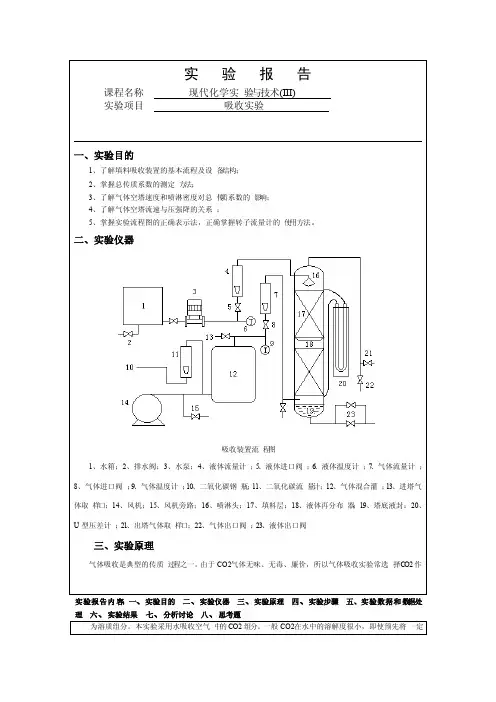

二氧化碳汲取与解吸实验一、实验目的1.认识填料汲取塔的构造、性能和特色，练习并掌握填料塔操作方法；经过实验测定数据的办理解析，加深对填料塔流体力学性能基本理论的理解，加深对填料塔传质性能理论的理解。
2.掌握填料汲取塔传质能力和传质效率的测定方法，练习实验数据的办理解析。
二、实验内容1.测定填料层压强降与操作气速的关系，确立在必定液体喷淋量下的液泛气速。
2.固定液相流量和入塔混淆气二氧化碳的浓度，在液泛速度下，取两个相差较大的气相流量，分别丈量塔的传质能力（传质单元数和回收率）和传质效率（传质单元高度和体积汲取总系数）。
3.进行纯水汲取二氧化碳、空气解吸水中二氧化碳的操作练习，同时测定填料塔液侧传质膜系数和总传质系数。
三、实验原理：气体经过填料层的压强降：压强降是塔设计中的重要参数，气体经过填料层压强降的大小决定了塔的动力耗费。
压强降与气、液流量均相关，不同样样液体喷淋量下填料层的压强降 P 与气速u的关系如图一所示：L 3＞ L 2＞ L 1aPk,P32L 0 = 01u , m/s图一填料层的P ～u关系当液体喷淋量 L00 时，干填料的P ～u的关系是直线，如图中的直线0。
当有必定的喷淋量时，P ～u的关系变为折线，并存在两个转折点，下转折点称为“载点”，上转折点称为“泛点”。
这两个转折点将P ～u关系分为三个区段：既恒持液量区、载液区及液泛区。
传质性能：汲取系数是决定汲取过程速率高低的重要参数，实验测定可获得汲取系数。
关于同样的物系及必定的设施（填料种类与尺寸），汲取系数跟着操作条件及气液接触状况的不同样样而变化。
1.二氧化碳汲取 - 解吸实验依据双膜模型的基本假定，气侧和液侧的汲取质 A 的传质速率方程可分别表达为气膜G A k g A( p A p Ai ) （ 1）液膜G A k l A(C Ai C A ) （2）式中： G A—A组分的传质速率， kmoI s 1；2A —两相接触面积， m；P A—气侧A组分的均匀分压，Pa；P Ai—相界面上A组分的均匀分压，Pa；C A—液侧A组分的均匀浓度， kmol m 3C Ai—相界面上A组分的浓度kmol m 3k g—以分压表达推进力的气侧传质膜系数，kmol m 2s 1Pa 1;k l—以物质的量浓度表达推进力的液侧传质膜系数，m s 1。
