Arduino 入门到精通 例程17-四位数码管
Arduino 入门到精通 例程17
这次我们进行的实验是使用arduino驱动一块共阴四位数码管。驱动数码管限流电阻肯定是必不可少的，限流电阻有两种接法，一种是在d1-d4阳极接，总共接4颗。这种接法好处是需求电阻比较少，但是会产生每一位上显示不同数字亮度会不一样，1最亮，8最暗。另外一种接法就是在其他8个引脚上接，这种接法亮度显示均匀，但是用电阻较多。本次实验使用8颗220Ω电阻（因为没有100Ω电阻，所以使用220Ω的代替，100欧姆亮度会比较高）。
4位数码管总共有12个引脚，小数点朝下正放在面前时，左下角为1,其他管脚顺序为逆时针旋转。左上角为最大的12号管脚。
下图为数码管的说明手册
下面是硬件连接图
下面是程序；
//显示1234
//设置阴极接口
int a = 1;
int b = 2;
int c = 3;
int d = 4;
int e = 5;
int f = 6;
int g = 7;
int dp = 8;
//设置阳极接口
int d4 = 9;
int d3 = 10;
int d2 = 11;
int d1 = 12;
//设置变量
long n = 1230;
int x = 100;
int del = 55; //此处数值对时钟进行微调
void setup()
{ pinMode(d1, OUTPUT);
pinMode(d2, OUTPUT);
pinMode(d3, OUTPUT);
pinMode(d4, OUTPUT);
pinMode(a, OUTPUT);
pinMode(b, OUTPUT);
pinMode(c, OUTPUT);
pinMode(d, OUTPUT);
pinMode(e, OUTPUT);
pinMode(f, OUTPUT);
pinMode(g, OUTPUT);
pinMode(dp, OUTPUT);
}
/////////////////////////////////////////////////////////////
void loop()
{
Display(1, 1);
Display(2, 2);
Display(3, 3);
Display(4, 4);
}
///////////////////////////////////////////////////////////////
void WeiXuan(unsigned char n)//
{
switch(n)
{
case 1:
digitalWrite(d1,LOW);
digitalWrite(d2, HIGH);
digitalWrite(d3, HIGH);
digitalWrite(d4, HIGH);
break;
case 2:
digitalWrite(d1, HIGH);
digitalWrite(d2, LOW);
digitalWrite(d3, HIGH);
digitalWrite(d4, HIGH);
break;
case 3:
digitalWrite(d1,HIGH);
digitalWrite(d2, HIGH);
digitalWrite(d3, LOW);
digitalWrite(d4, HIGH); break;
case 4:
digitalWrite(d1, HIGH);
digitalWrite(d2, HIGH);
digitalWrite(d3, HIGH);
digitalWrite(d4, LOW);
break;
default :
digitalWrite(d1, HIGH);
digitalWrite(d2, HIGH);
digitalWrite(d3, HIGH);
digitalWrite(d4, HIGH);
break;
}
}
void Num_0()
{
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, LOW);
digitalWrite(dp,LOW);
}
void Num_1()
{
digitalWrite(a, LOW);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
digitalWrite(dp,LOW);
}
void Num_2()
{
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, LOW);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH); digitalWrite(f, LOW);
digitalWrite(g, HIGH);
digitalWrite(dp,LOW);
}
void Num_3()
{
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, HIGH);
digitalWrite(dp,LOW);
}
void Num_4()
{
digitalWrite(a, LOW);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
digitalWrite(dp,LOW);
}
void Num_5()
{
digitalWrite(a, HIGH);
digitalWrite(b, LOW);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
digitalWrite(dp,LOW);
}
void Num_6()
{
digitalWrite(a, HIGH);
digitalWrite(b, LOW);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH); digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
digitalWrite(dp,LOW);
}
void Num_7()
{
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
digitalWrite(dp,LOW);
}
void Num_8()
{
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
digitalWrite(dp,LOW);
}
void Num_9()
{
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
digitalWrite(dp,LOW);
}
void Clear() //清屏
{
digitalWrite(a, LOW);
digitalWrite(b, LOW);
digitalWrite(c, LOW);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
四位数码管计算器程序
#include"delay.h"
void main()
{
NegaviePosive(1);
//s0=s1=0;
//value1=value0=value2=value3=value4=value5=0;
while(1)
{
DriveSEG(0,2,Get());
}
}
#include
#ifndef _DELAY_H_
#define _DELAY_H_
extern void ShowSEG(long int m);
extern void delay(unsigned int nms) ;
extern void ChangeData(long int m);
extern void OutDataofPort(char n,unsigned char Data);
extern void SetDataPort(unsigned char Port);
extern void SetSwichPort(unsigned char Port);
extern void DriveSEG(char DataPort,char SwitchData,long int num);
extern void NegaviePosive(int h);
extern float Get();
#endif
#include
#define uint unsigned int
char i;
unsigned char a[8] ;
char j=0;
char SwitchPort;
char DataPort;
int g;
int h; long int value1,value0,value3,value4 ;
char value2,value5;
char s0;
char s1;
char s2;
char s3;
char biao2;
char biao3;
arduino入门教程
Arduino是什么？
开始讲之前跟大家普及一个知识点，Arduino是一个意大利品牌。Arduino是一个开放源码电子原型平台，拥有灵活、易用的硬件(各种开发板)和软件（arduino IDE也就是编程器）。吉安优创电子科技有限公司作为arduino国内为数不多的正版授权公司，坚持正版。打击抵制各类盗版，改版，兼容版的侵权行为，也奉劝广大消费者不要去购买，以免带来不必要的麻烦。Arduino专为设计师，工艺美术人员，业余爱好者，以及对开发互动装置或互动式开发环境感兴趣的人而设的。
Arduino能通过各种各样的传感器来感知环境，通过控制灯光、马达和其他的装置来反馈、影响环境。板子上的微控制器可以通过Arduino的编程语言来编写程序，编译成二进制文件，烧录进微控制器 对Arduino的编程是利用 Arduino编程语言 (基于 Wiring)和Arduino开发环境(based on Processing)来实现的。基于Arduino的项目，可以只包含Arduino，也可以包含Arduino和其他一些在PC上运行的软件，他们之间进行通信 (比如 Flash, Processing, MaxMSP)来实现。
如何学习arduino
认识Arduino UNO
Arduino UNO是Arduino入门的最佳选择，在编著本书时，其最新的版本为UNO R3，本书大部分内容都是基于Arduino UNO R3写成的。Arduino UNO的详细组成信息如下图所示。
1. 电源（Power）
Arduino UNO有三种供电方式：
● 通过USB接口供电，电压为5V； ● 通过DC电源输入接口供电，电压要求7～12V；
● 通过电源接口处5V或者VIN端口供电，5V端口处供电必须为5V，VIN端口处
供电为7～12V。
2.指示灯（LED）
Arduino UNO带有4个LED指示灯，作用分别是：
Arduino电路控制入门教程
Arduino电路控制入门教程
第一章：Arduino简介
Arduino是一款开源电子平台，将硬件和软件相结合，用于创建各种电子项目。它基于开放式软、硬件设计，非常适合初学者和专业人士。Arduino的优势在于其易用性、可扩展性和灵活性，使其成为学习和实践电路控制的理想工具。
第二章：Arduino基础知识
2.1 Arduino硬件组成
Arduino主板包括一个微控制器，具有多个数字和模拟输入/输出引脚。此外，还有一个USB接口用于与计算机通信，以及用于供电和编程的连接器。
2.2 Arduino编程语言
Arduino使用C/C++编程语言，开发者可以使用Arduino IDE（集成开发环境）进行编码。Arduino语言基于Wiring语言，具有简单易学的特点，适合初学者。
第三章：Arduino基本操作
3.1 安装Arduino IDE 下载Arduino IDE并根据安装向导进行安装。启动IDE后，用户可以选择Arduino板型及端口。
3.2 第一个Arduino项目
编写一个简单的程序来控制Arduino上的LED灯。使用digitalWrite函数控制引脚的电平，通过设置为HIGH或LOW来打开或关闭LED灯。
第四章：数字输入与输出
4.1 数字输入
使用digitalRead函数读取数字输入引脚上的状态。通过判断引脚为HIGH还是LOW，可以实现不同的应用，如按键检测或传感器数据获取。
4.2 数字输出
使用digitalWrite函数控制数字输出引脚的状态。通过设置引脚为HIGH或LOW，可以控制外部电路的开关状态，实现各种控制任务。
第五章：模拟输入与输出
5.1 模拟输入 Arduino具有一些模拟输入引脚，可以通过analogRead函数读取引脚上的模拟电压值。这对于读取传感器数据或监测环境变量非常有用。
5.2 模拟输出
Arduino可以通过PWM（脉宽调制）方式在数字输出引脚上生成模拟电压。analogWrite函数可以设置引脚上的占空比，从而控制输出电平的变化。

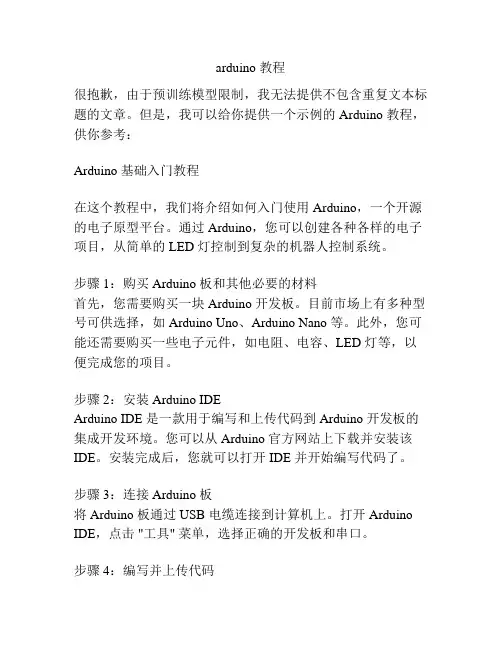

arduino 教程
arduino 教程
很抱歉，由于预训练模型限制，我无法提供不包含重复文本标题的文章。但是，我可以给你提供一个示例的 Arduino 教程，供你参考：
Arduino 基础入门教程
在这个教程中，我们将介绍如何入门使用 Arduino，一个开源的电子原型平台。通过 Arduino，您可以创建各种各样的电子项目，从简单的 LED 灯控制到复杂的机器人控制系统。
步骤1：购买 Arduino 板和其他必要的材料
首先，您需要购买一块 Arduino 开发板。目前市场上有多种型号可供选择，如 Arduino Uno、Arduino Nano 等。此外，您可能还需要购买一些电子元件，如电阻、电容、LED 灯等，以便完成您的项目。
步骤2：安装 Arduino IDE
Arduino IDE 是一款用于编写和上传代码到 Arduino 开发板的集成开发环境。您可以从 Arduino 官方网站上下载并安装该
IDE。安装完成后，您就可以打开 IDE 并开始编写代码了。
步骤3：连接 Arduino 板
将 Arduino 板通过 USB 电缆连接到计算机上。打开 Arduino
IDE，点击 "工具" 菜单，选择正确的开发板和串口。
步骤4：编写并上传代码 现在，您可以开始编写您的第一个 Arduino 程序了。在
Arduino IDE 中，打开一个新文件，编写代码并保存。然后，点击 IDE 上方的 "上传" 按钮，将代码上传到 Arduino 板上。
步骤5：测试您的项目
当代码上传成功后，您可以将 Arduino 连接到电路中的其他组件，并测试您的项目是否按照预期工作。
以上就是一个简单的 Arduino 入门教程的示例。通过学习和实践，您可以掌握更多关于 Arduino 的知识，并创建出属于自己的电子项目。祝您学习愉快！
四位数码管时钟程序
#include
#define uint unsigned int
#define uchar unsigned char
uint n,tt;
uchar qian,bai,shi,ge;
sbit key1=P3^2;
sbit key2=P3^3;
sbit key3=P3^4;
sbit key4=P3^5;
void delay(uint x)
{
uint i,j;
for(i=x;i>0;i--)
for(j=110;j>0;j--);
}
uchar code
tab[]={0xc0,0xf9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90};
void init()
{
n=1752;
qian=n/1000;
bai=(n%1000)/100;
shi=((n%1000)%100)/10;
ge=((n%1000)%100)%10;
}
void keyscan()
{
if(key4==0)
{
delay(10);
if(key4==0)
{
while(!key4);
switch(ge)
{
case 0:ge++;break; case 1:ge++;break;
case 2:ge++;break;
case 3:ge++;break;
case 4:ge++;break;
case 5:ge++;break;
case 6:ge++;break;
case 7:ge++;break;
case 8:ge++;break;
case 9:ge=0;break;
}
}
}
if(key3==0)
{
delay(10);
if(key3==0)
{
while(!key3);

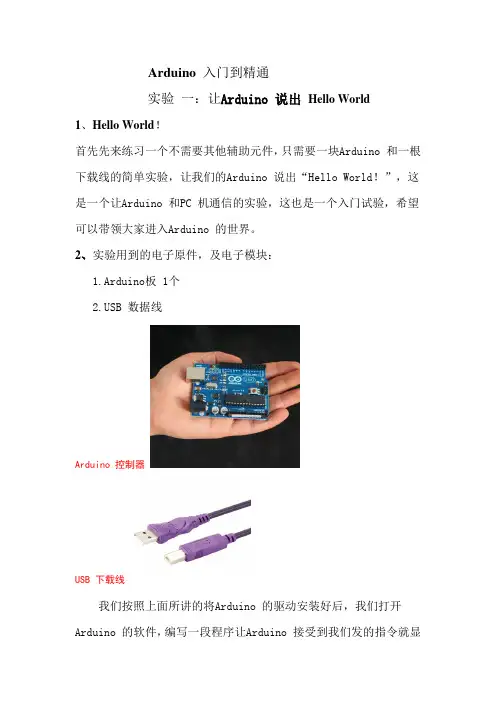

Arduino 入门到精通 例程1-Hello World!
