形状记忆聚氨酯ppt
-
SMPU的合成方程式 预聚反应
-
SMPU的合成方程式 扩链反应
-
SMPU的合成方程式 聚合反应
-
SMPU的应用
SMPU作为重要的智能材料,具有优良的记忆温 度可调节性,其记忆温度根据需要可在-30～70℃ 的范围内进行调节。在形状记忆温度附近,其良好 的力学性能、热膨胀性、透湿性、阻尼性能以及 光学性能,使其在许多方面都有较为广泛的应用。
-
SMPU的应用
状起固定作用。同样加热软化后变形,取下也十分 方便。此外,形状记忆聚氨酯也可用来做血管封闭 材料、止血钳、医用缝合材料等。
用作异径管结合材料 先将SMPU加热软化成管状，并趁热向内插入直
径比该管子内径大的棒状物以扩大口径，冷却后抽 出棒状物，得到的制品为热收缩管。使用时，将直 径不同的金属管插入热收缩管中，用热水或热吹风 加热，套管即收缩紧固。此法广泛用于仪器内线路 集合，线路终端的绝缘保护，通讯电缆的接头防水， 以及钢管线路接合处的防护等领域。
-
形状记忆聚合物的“记忆”机理
聚合物构成： 固定相(保持固定成品形状） 可逆相（某种温度下能可逆地发生软化-硬化现
象） 1.固定相的作用是初始形状的记忆和恢复，第二 次变形和固定则是由可逆相来完成。
-Leabharlann 形状记忆聚合物的“记忆”机理
2.固定相可以是聚合物的交联结构、部分结晶结 构、聚合物的玻璃态或分子链的缠结等。可逆相 则为产生结晶与结晶熔融可逆变化的部分结晶相 ．或发生玻璃态与橡胶态可逆转变（玻璃化温度 Tg）的相结构。 3.固定相和可逆相具有不同的软化温度。
在医疗器材上的应用
在医疗方面,将形状记忆聚氨酯用作固定创伤 部位的器材可代替传统的石膏绷带。其方法是将 形状记忆材料加工成创伤部位形状,然后用热水或 热吹风使其软化,施加外力使其变行为易于装配的 形状,冷却后装配到创伤部位,在加热便可恢复原
-
SMPU的应用
生物可降解形状记-忆聚合物血管支架
SMPU的应用
形状记忆聚氨酯 （SMPU）
-
➢形状记忆聚合物的机理 ➢形状记忆聚氨酯（SMPU） ➢SMPU的合成方法 ➢SMPU的应用及发展
-
形状记忆聚合物（SMP） 形状记忆聚合物（shape memory polymers，
简称SMP）：
由固定相或称硬相(hard domain)和软化 -硬化可逆相或称软相(soft domain)构成， 通过可逆相的可逆变化而具有形状记忆效应 。 SMP可以是单—组分的聚合物,也可以是 软化温度不同、相容性良好的两种聚合物的 共混物或嵌段、接枝共聚物。
-
SMPU的记忆原理
SMPU是热塑性 聚 合 物 ，它是由具有两种不同
•
玻璃化温度的聚合物共聚而成的嵌段共聚物。由于 一个分子链段中的两种（或多种）组分不能完全互 容，导致了相的分离，低玻璃化温度的部分称为软 段，高玻璃化温度的称为硬段。
OH HO
* OR ' O* CNRNC*
X
Y
软 段
硬 段
聚氨酯分子- 链的结构
-
SMPU的合成方法
SMPU的合成有本体熔融聚合与溶液聚合两种方 法。
熔融聚合的特点是反应速度极快,易爆聚,形成 的聚合物粘度大,不利于后续工艺的进行。
溶液聚合法通常采用溶液预聚法(两步法) 来完 成合成,溶液预聚法的反应比较平稳,容易控制所得 产品结构规整,可以预测聚合物SMPU的记忆性能、 力学性能和加工性能应该较好。
SMPU的记忆原理
分子链段一般是由软段和硬段组成，软段通常 由聚酯、聚醚和聚烯烃多元醇组成；硬段通常由小 分子扩链剂和多异氰酸酯等原料组成。
SMPU分子中的软、硬链段不相容但却以化学 键相连，故其分子链可以看作是由软段区、硬段区 和软硬段混容区构成的一个三级形态结构。软段区 的柔性分子链能产生很大的形变，而硬段区内的分 子链被其相互间的物理或化学交联结构所固定，由 于软硬段的共价偶联抑制了大分子链的塑性滑移， 从而产生了回弹性。
-
4.聚合物通常是借助热刺激产生形状记忆，以聚 降冰片烯为例：
-
形状记忆聚合物的“记忆”图例
-
形状记忆聚合物的“记忆”图例
-
SMP与SMA比较 优点是形变量大，形变加工方便，形状恢复
温度易于调节，易制成机构复杂的异型品，能耗 低，保温效果好和电绝缘性能，易着色，耐腐蚀 ，质轻和价廉；
缺点是强度低，形变恢复驱动力小，刚性和 硬度低，稳定性较差，易燃烧，耐热性差，易老 化和使用寿命短。
-
SMP与SMA比较
-
聚氨酯（SMPU）的简介
聚氨酯（PU）全称为聚氨基甲酸酯，是大分 子主链上中含有—NHCOO—结构单元的高分子聚 合物，该结构单元是由多异氰酸基和多羟基化合物， 通过逐步加成聚合反应而制得，反应式如下：
—N=C=O + HOˉ → —NH-COOˉ 主要用于冷库、冷罐、管道等部门作绝缘保温 保冷材料，高层建筑、航空、汽车等部门做结构材 料起保温隔音和轻量化的作用。
-
形状记忆聚合物（SMP）
形状记忆材料可通过热、化学、机械、光、 磁或电等外加刺激,触发材料作出响应,从而改变 材料的技术参数,诸如形状、位置、应变、硬度、 频率、摩擦和动态或静态特征等。由于形状记忆 材料具有优异的性能,诸如形状记忆效应、高回复 形变、良好的抗震性和适应性,以及易以线、颗粒 或纤维的形式与其他材料结合形成复合材料。
结固定下来，但这种被暂时固定的形变是不稳定
的，若将形变后的材料温度升高到Tg（或Tm）以
上时，材料的形状可在硬段“骨架”的回弹力下
获得恢复。
-
SMPU的优点
具有热塑性，加工容易 原料配比变化多，形状恢复温度在-30～70℃易于 调整 变形率大，最大可达400% 质轻，相对密度约为1.1~1.2 成本低，为形状记忆合金的1/10以下 分子链上含有极性基团，使于改性以提高其综合 性能 重复形变效果和耐候性也较好，而且质轻价廉， 加工和着色容易
-
SMPU的记忆原理
由于SMPU的软段Tg高于室温，故其在室温范 围内缠结紧密，此时材料处于玻璃态。当材料温 度大于Tg（或Tm）时，材料进入高弹态，软段的 微观布朗运动加剧，易于产生形变，而处于玻璃 态的硬段可阻止分子链滑移，抵抗形变，产生回 弹性（即所谓的记忆性）。
当材料冷却到软段的Tg以下时，形变便被冻
形状记忆高分子 智能高分子61页PPT
形状记忆高分子Βιβλιοθήκη 智能高分子11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
形状记忆聚氨酯及其在生物医学材料中的应用
形状记忆聚氨酯及其在生物医学材料中的应用
形状记忆聚氨酯（shape memory polyurethane）是一种具有特
殊记忆性能的聚氨酯材料。
它具有良好的生物相容性、可降解性和生物相似性等特点，因此在生物医学领域具有广泛的应用。
形状记忆聚氨酯在生物医学材料中的应用主要包括以下几个方面：
1. 夹层支架（stent）：形状记忆聚氨酯可以制成可折叠的夹层支架，通过应用外界热或力刺激，使其恢复到其原始形状，从而在缩小状态下插入体内狭窄的血管或器官，起到撑开和支撑的作用。
2. 缝线和修复材料：形状记忆聚氨酯可以用于缝合和修复组织。
由于其具有良好的弹性和可调控的形态记忆特性，可以在手术后恢复到原始形状，减少对周围组织的损伤。
3. 药物输送系统：形状记忆聚氨酯可以制成微小的药物输送系统，用于缓慢释放药物。
通过调整聚氨酯的形状记忆特性，可以控制药物的释放速度和时间，实现长时间的药物治疗。
4. 人工关节和修复器官：形状记忆聚氨酯可以制成人工关节和修复器官，如人工韧带或胸膜。
它可以模拟人体组织的力学特性，并具有自适应的形状记忆能力，提高了人工器官的适应性和耐久性。
总之，形状记忆聚氨酯在生物医学材料中的应用具有广泛的潜
力。
随着材料科学和生物医学技术的不断发展，形状记忆聚氨酯有望在更多领域得到应用和推广。
形状记忆 合金和聚合物PPT课件
套 管收缩形成紧固 密封件
42
No Image
No Image
超弹性的应用。如弹簧、接线柱、
眼镜架等。
43
No Image
No Image
高技术应用：人造卫星天线
图 Ti-Ni形状记忆合金制造的人造卫星天线
美国宇航局的月面天线计划：
在室温下用形状记忆合金制成抛物面天线，然后把它揉成直径5
厘米以下的小团，放入阿波罗11号的舱内，在月面上经太阳光
热弹性马氏体相变时伴随有形状的变化。
形状记忆效应的实质：
是在温度的作用下，材料内部热弹性马氏体形成、 变化、消失的相变过程的宏观表现。
15
No Image
原子排列面的切应变
结构相同，位向 不同的马氏体
变形前后M 结构未变
变体界面移动， 相互吞食
形状记忆效应机制示意图
No
No Image
30
No Image
（a）没放入热水前 (b) 放入热水后
(c)凉至室温后
双程CuZnAl记忆合金花的动作变化情况
以热水或热风为热源，开放温度为65℃~85℃，闭合温
度为室温。花蕾直径80mm,展开直径200mm。
31
No
2.3.3 FI e基m 形状记a 忆g 合金e
分为两类：
（1）热弹性马氏体相变 Fe-Pt, Fe-Pd, Fe-Ni-Co-Ti合金等；
28
No Image
No
2.3.2 I Cum 基形状a 记忆g 合金e
在已发现的形状记忆材料中铜基合金占的比例最 多，它们的一个共同点是母相均为体心立方结构。
主要由Cu-Zn和Cu-A1两个二元系发展而来。 通过第三元素可以有效地提高形状记忆

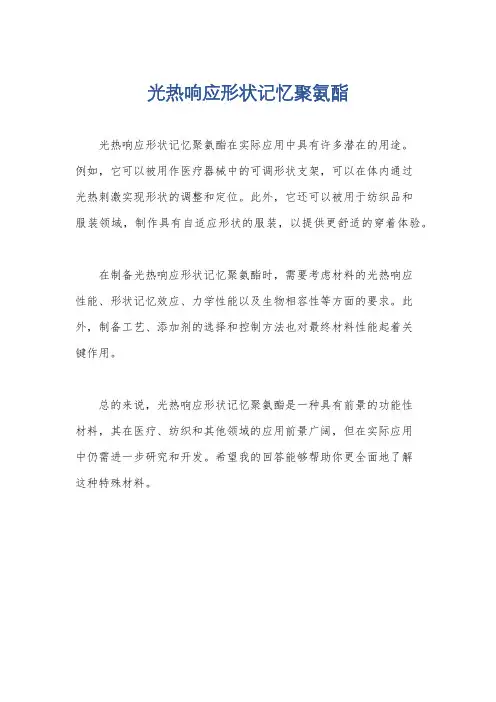

光热响应形状记忆聚氨酯
光热响应形状记忆聚氨酯
光热响应形状记忆聚氨酯在实际应用中具有许多潜在的用途。
例如，它可以被用作医疗器械中的可调形状支架，可以在体内通过
光热刺激实现形状的调整和定位。
此外，它还可以被用于纺织品和
服装领域，制作具有自适应形状的服装，以提供更舒适的穿着体验。
在制备光热响应形状记忆聚氨酯时，需要考虑材料的光热响应
性能、形状记忆效应、力学性能以及生物相容性等方面的要求。
此外，制备工艺、添加剂的选择和控制方法也对最终材料性能起着关
键作用。
总的来说，光热响应形状记忆聚氨酯是一种具有前景的功能性
材料，其在医疗、纺织和其他领域的应用前景广阔，但在实际应用
中仍需进一步研究和开发。
希望我的回答能够帮助你更全面地了解
这种特殊材料。
聚氨酯形状记忆材料
要得到形状记忆PU材料,软段区要具有良好的结晶性。而软段分子量较低时不结晶。只有分子量超过某一临界值,软段结晶度迅速增加,然后趋于平缓,最终趋于恒定值。因此PU软段的分子量必须超过这一临界值,才能具有形状记忆功能。该值为软段产生橡胶熵弹性所需的临界分子量。
PU具有形状记忆功能的另一个必要条件是硬段聚集成微区起物理交联点的作用。尽管软段有较大的分子量,但若PU中硬段含量高于一定值时,仍可聚集成微区并形成较为完善的物理交联网络。在此临界值以下,难以形成完善的物理交联网络,不具有形状记忆特征。软段的组成和分子量影响形状记忆温度的高低,硬段结构则控制形状记忆PU的形状固定和形状恢复,但对形状记忆温度的影响不大,通过使用不同组成和分子量大小的软段可以得到具有不同形状记忆温度的形状记忆PU。
[12 ]杜仕国.形状记忆高分子材料的研究进展[J ] .功能材料,
1995 ,26 (2) :107.
1988, 184: 213.
[ 11 ]Hayash i S, Ish ikawa N. Journal of Coated Fabrics,
1993, 23: 74.
Structure and Thermomechanical Properties of Polyurethane Block
Copolymers with Shape Memory Effect
[8 ] 李凤奎(L I Feng2kui) , 张贤(ZHAN G Xian) , 侯建安
(HOU J ian2an) , 等. 高分子学报(Po lymer Journal) ,
1996, (4) : 462
Hayash i S, Sh irai Y. M itsubish i Technical Bulletin,
第4章形状记忆合金精品PPT课件
2020/10/21
24
形状记忆合金发生超弹性变形的应力应变曲线
(Ms温度以上加载）
2020/10/21
25
形状记忆合金的相变伪弹性和热弹性马氏体相变在本 质上是同一现象。
60
40
20
0
270
290 310 330 350 温度/K
MS AS 275K
环境温度
2020/10/21Cu-34.1-Zn-1.8Sn合金Ms与拉伸应力的关系
23
相变伪弹性（超弹性）
产生热弹性M相变的形状记忆合金，在Ms温度以上由应力 诱发产生的M只在应力作用下才能稳定存在，应力一旦解除， 立即产生逆相变，回到母相状态，在应力作用下产生的宏观变 形也随逆相变而完全消失。
应力所加对象 不同：
前述(彼)： 马氏体 此：奥氏体
施加应力前后
前述(彼)： 无
有无M相变：
此：有
2020/10/21
22
当形状记忆合金受到的剪切分应力小于滑移变形或孪生变 形的临界应力时，即使在Ms之上也会发生应力诱发M相变，即 外部应力使相变温度上升。
应力/MPa 140
120
加载
100
卸载
80
2020/10/21
37
性能特点： 优点：制造加工容易，价格便宜，具有良好的记忆
性能，相变点可在一定温度范围内调节，不 同成分的Cu-Zn-A1合金相变温度不同。
缺点：强度较低，稳定性及耐疲劳性能差，不具有 生物相容性。
2020/10/21
最新第6节 形状记忆合金课件ppt
用作连接件，是形状记忆合金用量最大的一项用途。 下图是形状记忆效应应用最简单的例子—外部无法接 触部位的铆接。形状记忆合金可大量用于制作管接头， 连接方法是预先将管接头内径做成比待接管外径小 4%，在Ms以下马氏体非常软，可将接头扩张插入管 子，在高于As的使用温度下，接头内径将复原。
(a)成型(T>Af) (b)弯曲应变(T<M f) (c)插入(T<M f) (d)加热(T>Af工作温度)
双向记忆效应
具有双向记忆的合金，在一定温度区间，随温 度升降，材料将反复变形。
3、相结构
母相和马氏体均属有序点阵结构，这是左右马氏体相
变可逆性的重要因素。形状记忆合金母相的晶体结构
比较简单，如果不考虑原子差别，都是体心立方。
马氏体的晶体结构复
杂一些，大多为长周
期堆垛。同一母相转
变得到的马氏体可以
合金 Ag-Cd Au-Cd Cu-Al-Ni
Cu-Sn Cu-Zn Cu-Zn-X
(X = Si,Sn,Al) In-Ti Ni-Al Fe-Pt Mn-Cu Fe-Mn-Si
原子百分比 44/49 at.% Cd 46.5/50 at.% Cd 14/14.5 wt.% Al 3/4.5 wt.% Ni approx. 15 at.% Sn 38.5/41.5 wt.% Zn a few wt.% of X
母相与马氏体相界面可逆向光滑移动，这种转变是可
逆的，逆转变
完成后，不留 下任何痕迹，
(A) (B)
得到方位上和 以前完全相同
的母相。
A、B类马氏体相变的热滞后
相变时热滞后小，反映了相变驱动力（母相与马氏体 相的自由能差）小，界面的共格性好，使界面容易移 动。这种热滞后小、冷却时界面容易移动的马氏体相 变称为热弹性马氏体相变。冷却时驱动力增大，马氏 体长大，同时马氏体周围母相中产生的弹性能增加， 冷却停止，马氏体长大也停止，即热驱动力与弹性能 平衡，称之为热弹性平衡.热弹性马氏体与钢中的淬 火马氏体不一样，通常它比母相还软。
聚氨酯基形状记忆材料.docx
形状记忆材料形状记忆聚合物是指，在一定条件下形变至临时形状，并在外部刺激下（如温度、电流、磁场、紫外光等），可以恢夏至初始形状的刺激响应型智能材料。
近年来，形状记忆材料在柔性电子器件、航空航天、石油化工、生物医学、智能谢控及传感器机器人等领域发挥重要作用，受到研究人员的广泛关注。
形状记忆聚合物根据对外界刺激响应方式可以分为：热致型、电致型、磁致型、光致型及溶致型等。
聚氨酩基形状记忆材料种类聚醺酯双形状记忆材料按响应刺激类型的不同可以进行如下分类：①热致型、②电致型、③破致型、④光致里、⑤溶致型。
采用两种或两种以上填料协同增强聚我曲基形状记忆材料的性能，利用多种填料在基体中协同作用，有利于填料在基体中的分散、融合，实现双重或者多重刺激响应。
福致型聚气酯基形状记忆材料热致型形状记忆聚氨赭（TSMPU）：具有多嵌段结构.软段部分的作用主要维持暂时形变并且决定形状记忆温度（转变温度）：硬段决定材料加工成型温度和回强速率，起物理交联点作用.通过调节组分结构和配比，制备具有不同转变温度的材料。
热致型聚式而材料具有弹性好、生物相容性好、可降解等优点，是目前研究最广泛形状记忆聚合物。
利用成型工艺及温度响应性，设计合成聚氨脂形状记忆材料，能够广泛应用T生物医学领域以及3D打印领域.＜记忆高分子材料3D打印实体模型）电致型聚气器基形状记忆材料电致型聚妖酯战形状记忆材料：通过在聚宏丽基体中引入碳纳米管、炭黑等导电物质，使其在基体中均匀分散,可以得到导电聚究酯史介材料。
材料通电之后会产生热量，在电场下触发形状记忆效应。
碳系导电填料中，炭黑因具有成本低、易获得Il添加少量，被作为研究最早，应用最广泛的导电填料之-O磁致型聚氨晶基形状记忆材料磁致型聚纪酯形状记忆材料通过原位聚合或共混向聚宏酯基体中引入磁性粒子，这使得更合材料能够在特定的交变磁场刺激下实现形状记忆功能。
近年来, 磁致型聚城酯材料在生物医药、磁流体、数据存储和环境保护等领域广泛应用。
形状记忆聚合物PPT77页
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
形状记忆聚合物
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
பைடு நூலகம்
END
聚氨酯材料的形状记忆效应研究
聚氨酯材料的形状记忆效应研究聚氨酯材料是一种具有形状记忆效应的材料，它能够恢复到其原始形状，即使在经历了弯曲、拉伸或扭转等变形之后。
这种材料具有广泛的应用前景，例如在医学领域可用于制作支架和植入物，用于机械工程中的智能结构等等。
本文将探讨聚氨酯材料的形状记忆效应的原理和应用。
首先，聚氨酯材料的形状记忆效应是由其特殊的结构引起的。
聚氨酯材料通常由两种不同的分子链组成，即硬段和软段。
硬段是指具有较高的熔点和较强的物理交联作用的部分，而软段是指具有较低的熔点和较弱的物理交联作用的部分。
当聚氨酯材料受到外力作用时，硬段会发生相互滑动，而软段则会发生微观的重排，以适应外力的变形。
一旦外力消失，材料就会恢复到原始的形状，这是因为硬段和软段之间的物理交联作用重新形成。
聚氨酯材料的形状记忆效应不仅仅是基于其结构，还与其热力学性质密切相关。
当聚氨酯材料被加热到一定温度时，它会变得可塑性，此时可以对其进行任意的形状调整。
一旦材料冷却到室温，它就会记住新的形状，并保持该形状直到下次被加热。
这种记忆效应是由于聚氨酯材料在受热时会发生相变，从高分子链的玻璃化状态转变为可塑性状态，而受冷时则相反地从可塑性状态转变回玻璃化状态。
聚氨酯材料的形状记忆效应已经被广泛应用于许多领域。
在医学领域，它可以用于制造支架和植入物，如动脉支架和骨折固定板。
这些材料可以在体内被加热，以适应受损组织的形状，从而提供更好的治疗效果。
在机械工程中，聚氨酯材料可以制造智能结构，如自动控制的机械臂和变形机器人。
这些材料可以根据外界环境的变化自动调整其形状，以适应不同的任务需求。
此外，聚氨酯材料的形状记忆效应还可以在纺织品和服装制造中得到应用。
例如，一些特殊的聚氨酯纤维可以根据人体的温度变化调整其形状，提供更好的穿着体验。
另外，它还可以制作一些具有变形功能的服装，如自动调整大小的鞋子和自动调节长度的裤子。
然而，聚氨酯材料的形状记忆效应也存在一些挑战和局限性。
