干湿温度计检定方法研究
温湿度计的测量方法和技术指标
温湿度计的测量方法和技术指标温湿度计湿度定义：在计量法中规定,湿度定义为”物象状态的量”。
蒸汽流量计说:日常生活中所指的湿度为相对湿度，用RH%表示。
总言之，即气体中（通常为空气中）所含水蒸气量（水蒸气压）与其空气相同情况下饱和水蒸气量（饱和水蒸气压）的百分比。
湿度很久以前就与生活存在着密切的关系,但用数量来进行表示较为困难。
对湿度的表示方法有绝对湿度、相对湿度、露点、湿气与干气的比值（重量或体积）等等。
湿度计分类:按测量方法分类1.干湿球湿度计;2.露点湿度计;3.毛发湿度计4.库伦湿度计;5.电化学湿度计;6.光学型湿度计湿度测量方法：温湿度计湿度测量从原理上划分有二、三十种之多。
但湿度测量始终是世界计量领域中著名的难题之一。
一个看似简单的量值，深究起来，涉及相当复杂的物理-化学理论分析和计算，初涉者可能会忽略在湿度测量中必需注意的许多因素，因而影响传感器的合理使用。
蒸汽流量计说:常见的湿度测量方法有：动态法（双压法、双温法、分流法），静态法（饱和盐法、硫酸法），露点法，干湿球法和电子式传感器法。
①双压法、双温法是基于热力学P、V、T 平衡原理，平衡时间较长，分流法是基于绝对湿气和绝对干空气的精确混合。
由于采用了现代测控手段，这些设备可以做得相当精密，却因设备复杂，昂贵，运作费时费工，主要作为标准计量之用，其测量精度可达±2%RH 以上。
②静态法中的饱和盐法，是湿度测量中最常见的方法，简单易行。
但饱和盐法对液、气两相的平衡要求很严，对环境温度的稳定要求较高。
用起来要求等很长时间去平衡，低湿点要求更长。
特别在室内湿度和瓶内湿度差值较大时，每次开启都需要平衡6~8 小时。
③露点法是测量湿空气达到饱和时的温度，是热力学的直接结果，准确度高，测量范围宽。
温湿度计校准规程
1 目的规范温湿度计校准的操作，确保温湿度计的校准结果真实、可靠。
2 范围本规程适用于机械式温湿度计和数字式温湿度计的校准和使用中检验。
3 职责工程设备部：负责按本规程执行温湿度计的校准及校准记录的管理。
4 定义4.1 机械式湿度计：利用毛发、尼龙及有机物高分子镀膜材料等作感湿元件，可直接指示相对湿度的指针型和记录型。
4.2 机械式温湿度计：由湿度部分（机械式湿度计或干湿表）和温度部分（双金属温度计或玻璃液体温度计）组成的一体式温湿度两用仪器。
4.3 数字式湿度计由电子式湿度传感器和指示仪表所组成，用于环境条件的相对湿度测量。
湿度传感器主要有电容式和电阻式两种，其安装形式有内置式和外置式两种。
5 内容5.1 计量性能要求5.1.1 数字式温湿度计：Δ=±a%F.S.；式中：Δ—数字式温湿度计的允许基本误差（℃）；a—准确度等级，它常选用的选取值为2、3、5，也可按照制造厂的规定；F.S.—仪表的量程，即测量范围上、下之差（℃）。
5.1.2 机械式温湿度计：温度示值误差不超过±2℃；相对湿度示值误差不超过±5%RH。
5.2 外观5.2.1 温湿度计外形结构完好，产品的名称、型号规格、准确度等级或允许基本误差、测量范围、制造厂名或商标、出厂编号、制造年月、计量器具制造许可证及编号等应有明确的标记。
5.2.2 指针式温湿度计表盘所用的玻璃或其他透明材料应保持透明，不得有妨碍读数的缺陷或损伤。
5.2.3 数字式温湿度计的数字显示器应显示清晰、无缺笔划、闪烁等影响读数的缺陷。
5.2.4 指针式温湿度计的其他要求5.2.4.1 刻度盘位置应正确而不倾斜，刻度线应清晰均匀；5.2.4.2 湿度刻度范围应不小于30%RH～95%RH，最小刻度应不大于2%RH，并能保证可读数至1%RH。
每整10%RH或20%RH刻线标以相应的数字，且刻线长度为最长；5.2.4.3 温度刻度范围应不小于10℃～40℃，最小刻度应不大于1℃，并保证可读数至0.5 ℃。
温湿度计检定规程
JJG中华人民共和国国家计量检定规程 JJG 205 -××××机械式温湿度计（报审稿）Mechanical Thermo-hygrometers××××-××-××发布××××-××-××实施国家质量监督检验检疫总局发布本规程经国家质量监督检验检疫总局于××××年××月××日批准，并自××××年××月××日起施行。
归口单位：全国物理化学计量技术委员会起草单位：上海市计量测试技术研究院本规程委托全国物理化学计量技术委员会负责解释机械式温湿度计检定规程Verification Regulation of Mechanical Thermo Hygrometers本规程主要起草人：张文东（上海市计量测试技术研究院）参加起草人：王国衍（上海市计量测试技术研究院）张丽芳（上海市计量测试技术研究院）目录1 范围2 引用文献3术语3.1机械式湿度计3.2机械式温湿度计4 概述5 计量性能要求5.1 示值误差5.2 温度回差/湿滞误差5.3重复性5.4温度影响6 通用技术要求6.1 外表6.2 指针式温湿度计的通用技术要求6.3 记录式温湿度计的通用技术要求6.4 其它7 计量器具控制7.1 检定条件7.2 检定项目7.3 检定方法7.4 检定结果的处理7.5 检定周期附录 A 检定记录格式附录 B 检定证书内页格式附录 C 温湿度箱的温湿度均匀度、波动度测试方法机械式温湿度计检定规程1范围本规程适用于测量范围在5℃～50℃、30%RH～95%RH的机械式温湿度计和机械式湿度计（以下简称温湿度计和湿度计）的首次检定、后续检定和使用中检验。
关于干湿球温度计的一些知识
关于干湿球温度计的一些知识1.结构干湿球温度计（psychrometer ）是一种测定气温、气湿的一种仪器。
它由两支相同的普通温度计组成，一支用于测定气温，称干球温度计；另一支在球部用蒸馏水浸湿的纱布包住，纱布下端浸入蒸馏水中，称湿球温度计。
2.测量原理两温度计中干泡温度计玻璃泡暴露在空气中，显示的是空气的温度即室温；湿泡温度计的玻璃泡被湿布包起来，因湿布中水分蒸发吸热，所以湿泡温度计示数小于干泡温度计示数。
并且当天空气越干燥，蒸发越快，吸热越多，两温度计示数差越大；反之，空气中水蒸气越多即湿度越大时，蒸发越慢，两温度计的示数差越小，所以两温度计的示数差能反映空气中水蒸气的含量。
此时，湿球与干球之间的温度差与环境的相对湿度有一个相应的关系，但该关系是非线性的。
用公式表达起来相当复杂。
（注：因干湿球温度计是间接测量湿度的方法，其方程使用条件需满足：湿球附近的风速达到2.5m/s以上。
）根据测出的干球温度和湿球温度,查“湿空气线图”，可以得知此状态下空气的温度、湿度、比热、比焓、比容、水蒸气分压、热量、显热、潜热等资料。
通过测的的数值,对照湿空气线图可以计算空气加热，冷却，加湿和减湿的状态变化。
3.使用方法使用时，应将干湿计放置距地面1.2～1.5米的高处。
因为湿球所包之纱布水分蒸发的快慢，不仅和当时空气的相对湿度有关，还和空气的流通速度有关。
所以干湿球温度计所附的对照表只适用于指定的风速，不能任意应用。
具体的使用方法如下：(1)干湿球温度计应每年按时校对一次。
其方法是把被校对的温度计与标准温度计放在同一条件下, 静止数分钟或更长一段时间, 观察两者之间的指示值是否有误差。
如误差不超过摄氏一度就还可使用, 否则应更换。
如没有标准温度计, 也可用几支温度指示值一样的普通温度计来代替使用。
(2)安放干湿球温度计, 应考虑房间面积多少、当地的气候等条件, 选择有代表性的位置, 不能放在死角或门窗、通风口旁。

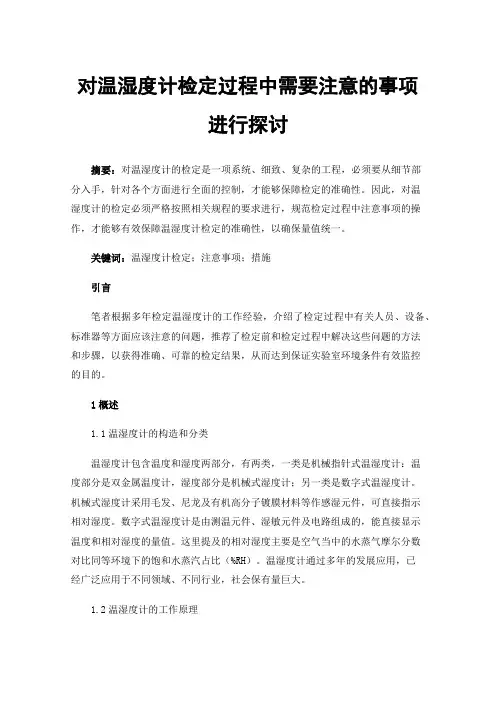

对温湿度计检定过程中需要注意的事项进行探讨
对温湿度计检定过程中需要注意的事项进行探讨摘要：对温湿度计的检定是一项系统、细致、复杂的工程，必须要从细节部分入手，针对各个方面进行全面的控制，才能够保障检定的准确性。
因此，对温湿度计的检定必须严格按照相关规程的要求进行，规范检定过程中注意事项的操作，才能够有效保障温湿度计检定的准确性，以确保量值统一。
关键词：温湿度计检定；注意事项；措施引言笔者根据多年检定温湿度计的工作经验，介绍了检定过程中有关人员、设备、标准器等方面应该注意的问题，推荐了检定前和检定过程中解决这些问题的方法和步骤，以获得准确、可靠的检定结果，从而达到保证实验室环境条件有效监控的目的。
1概述1.1温湿度计的构造和分类温湿度计包含温度和湿度两部分，有两类，一类是机械指针式温湿度计：温度部分是双金属温度计，湿度部分是机械式湿度计；另一类是数字式温湿度计。
机械式湿度计采用毛发、尼龙及有机高分子镀膜材料等作感湿元件，可直接指示相对湿度。
数字式温湿度计是由测温元件、湿敏元件及电路组成的，能直接显示温度和相对湿度的量值。
这里提及的相对湿度主要是空气当中的水蒸气摩尔分数对比同等环境下的饱和水蒸汽占比（%RH）。
温湿度计通过多年的发展应用，已经广泛应用于不同领域、不同行业，社会保有量巨大。
1.2温湿度计的工作原理（1）机械指针式温湿度计温度部分：主要是用膨胀系数存在差异性的两类金属材料来进行感温元件制作，通常是将这些材料绕制成螺旋形，其一端进行固定处理，另外一端则装有指针可以自由活动。
在外界温度产生变化的情况下，感温元件曲率也会产生变化，表现为自由端旋转的状态，以此来带动指针在刻度盘上指示出温度量值。
湿度部分：毛发、尼龙和聚酰亚胺等有机高分子材料的几何尺寸都会随着相对湿度的变化而发生变化。
利用这一特性将上述材料制成线状、带状感湿元件或涂覆在弹性材料上卷成游丝状感湿元件，然后通过机械放大装置将由相对湿度改变引起的几何量变化用指针指示出相对湿度量值。
HMP45D温湿度传感器的检定校准方法研究
测量 曲线 的角度 ，在完成上述调整 之后 ，要对
干 端 的读 数 进 行检 查 ，然 后 循 环 上 述 步 骤 ， 使
１ 引 言
在 国民生 活 中气象 科学 起着 非常 重要 的 作用 ，而在气象工作 中，气 象仪器 的检 定校准 是整个气象工作 的基础 ，要 想完 美的完成气象 探测和科学研 究， 需要可靠的量值传递的保证 。 在一定 的条件 下获得在被测 量量在测量时刻的 量值是 各种气 象仪器 的基 本作用，所 以说想要 获得精准 的量值 ，那 么就 必须要确保选择的仪 器测量值非常 的精准 。
要好 。在检 定校 准湿 度传 感 器的 时候 ，可 以 使用恒 湿盐发生器。用氯化镁来配制恒湿盐的
得测量输 出曲线和理 想输 出曲线接 近一直，之
后终止上述步骤 。
３ ３ ％Ｒ Ｈ 点，适量 的蒸馏水和大约 ２ ５ ０ ｇ氯化镁 ４ 总结
进 行 配 制 ，让 其 成 为 饱 和 盐 状 态 ， 并进行调和 ，
【 关键 词】Ｈ Ｍ Ｐ ４ ５ Ｄ温湿度传 感器 检 定校准 在 对 ＨＭＰ ４ ５ Ｄ温 湿度传 感器 进行鉴 定校 准 的时候 ，要确 保温 度 稳定 ，而 且 环境 通风
大，要先进行偏移调整 ，在干段进行 ，改变测
量 曲线 的高 度 ，然 后 要 在 湿 端 进 行 调 整 ， 改变
测量湿度 。
后对保护罩和滤纸进行风干 ， 在完全风干 之后，
将保护罩和滤纸 安装在传 感器 上。在恒湿盐饱 和室对应 的插孔 内插入被 检定校准的湿度传感 器和湿度仪 的标 准传感 器，要确保湿度仪的标 准传感器和湿度传 感器 插入一样的深度 ，并接
参考文 献
… １ 王锡 芳 ， 任燕 ， 李 国晋 ． 基于Ａ Ｖ Ｒ 单片机
干湿球法测定烟气含湿量的原理
干湿球法测定烟气含湿量的原理
干湿球法是一种常用的测定烟气含湿量的方法。
其原理是利用干湿球温度计测量烟气中的湿度，通过计算得出烟气中的含湿量。
干湿球温度计由两个温度计组成，一个是干球温度计，另一个是湿球温度计。
干球温度计测量的是烟气的干燥温度，而湿球温度计则测量的是烟气中的湿度。
在测量过程中，湿球温度计上会涂上一层湿度计液体，这样可以使湿球温度计的温度降低，从而测量出烟气中的湿度。
在进行测量时，首先需要将干湿球温度计放置在烟气中，等待一段时间后，读取干球温度计和湿球温度计上的温度值。
然后，根据干球温度计和湿球温度计上的温度值，可以计算出烟气中的湿度。
最后，通过一定的计算公式，可以得出烟气中的含湿量。
干湿球法测定烟气含湿量的优点是测量精度高，且不受烟气中其他气体的影响。
同时，该方法操作简单，易于实施。
但是，该方法也存在一些缺点，如需要较长的测量时间，且对环境温度和湿度的变化较为敏感。
干湿球法是一种常用的测定烟气含湿量的方法，其原理是利用干湿球温度计测量烟气中的湿度，通过计算得出烟气中的含湿量。
该方法具有测量精度高、操作简单等优点，但也存在一些缺点。
在实际应用中，需要根据具体情况选择合适的测量方法。
温湿度计校准程序
温湿度计校准程序1目的规范和指导实验室温湿度计的校验，确保使用合格的温湿度计。
2范围检验科的所有温湿度计、温湿度表。
3职责3.1 标准温湿度计由医学工程部联系送至计量所校准并保存。
3.2各检验小组使用的温湿度计由科室统一进行校验。
4要求4.1.1标准温湿度计：购置于商场，经国家计量局校准，符合国家标准，并由国家计量局出据校验证书的温湿度计。
4.1.2校验温湿度计：购置于商场并经与标准温湿度计比对校验，符合校验标准，用于实验室监控温度所用的温湿度计。
4.1.3两点校验：用于监控温湿度的变化，必须校验该温湿度监控范围的上限和下限两点，校验合格的温湿度计只适合监控校验点范围内的温度，如需监控超出该范围的温湿度，必须重新进行校验。
4.2注意事项4.2.1外型结构完好,无明显机械机械损伤,表面无划痕和锈蚀,无影响计量性能的缺陷。
4.2.2读数部分：4.2.2.1刻度板正确而不倾斜,刻度线清晰均匀。
4.2.2.2湿度刻度范围不小于30~95%RH，最小刻度不小于2%RH。
4.2.2.3温度刻度应不小于5~40℃,最小刻度应不小于1℃。
4.2.2.4指针应平直,灵活转动,自由复位。
4.3结果4.3.1经校验合格的温湿度计应进行标识，标识至少应包括：4.3.1.1温湿度计编号4.3.1.2校准日期4.3.2标识应选用写字不易褪色的、沾粘牢固的标签。
4.3.3温湿度计校验的结果应在《湿度计校准记录表》和《温度计校准记录表》上登记，记录应包括以下内容4.3.3.1校验日期、操作者和审核者。
4.3.3.2校验温湿度计编号和标准温湿度计编号。
4.3.3.3标准温湿度计和校验温湿度计所测试的温湿度及两者的差异。
4.3.3.4校验结论（如合格或弃用）。
5程序5.1 将需要校准的温湿度计与标准温湿度计同时放入不同温度和湿度的环境中，每隔一小时读取被校温湿度计及标准温湿度计温度和湿度值，共计3次，然后将两者进行比较。
5.2 温度示值误差△T△T=∣T S-T d∣T s：比对温湿度计的温度读数T d：被校温湿度计的温度读数平均值T s=（T s1+ T s2+T s3）／3T d=（T d1+T d2+T d3）／35.3湿度示值误差△S△S=∣S s-S d∣S s：比对温湿度计的湿度读数S d：被校温湿度计的湿度读数平均值S s=（S s1+S s2+S s3）／3S d=（S d1+S d2+S d3）／3。
