MAC子层
• 4）调度请求 • 调度请求用于UE向eNodeB请求UL-SCH资源发送上行数据所用，当触发了SR时，
它就会一直处于挂起的状态直到它被取消，即这次请求得到满足或者出现了新 的SR。 • 调度请求SR由常规缓存状态报告（Regular BSR）触发，BSR将UE当前缓冲区中 待发送数据情况告诉eNodeB，为eNodeB提供上行调度的信息。SR有两种获得上 行资源的方式，分别是：专用SR和随机接入SR。
MAC子层
• 2）混合自动重传 • MAC层协议实现对物理层HARQ功能的控制。在MAC中实现对HARQ功能的建模分为
两个层次：HARQ实体和HARQ进程。每个UE中存在一个UL HARQ实体和一个DL HARQ实体，每个实体包含多个并行操作的HARQ进程。HARQ实体响应调度信令， 并操作HARQ进程，HARQ进程针对传输块进行HARQ操作。
可以是双向的，针对单个用户提供点到点的业务传输。 • 多播业务信道（Multicast Traffic Channel，MTCH）：该信道为点到多点的下
行信道。用户只会使用该信道来接收MBMS业务。
MAC子层 • 逻辑信道至传输信道的映射
MAC子层
• 传输信道至物理信道的映射
UL-SCH RACH
使用固定的预定义格式，能够在整个小区覆盖区域内广播。 • 下行共享信道（Downlink Shared Channel，DL-SCH）：用于传输下行用户控制
信息或业务数据。能够使用HARQ；能够通过各种调制模式，编码，发送功率来 实现链路适应；能够在整个小区内发送；能够使用波束赋形；支持动态或半持 续资源分配；支持终端非连续接收以达到节电目的；支持多媒体广播多播 （Multimedia Broadcast Multicast Service，MBMS）业务传输。
无线维护岗位认证教材WiFi基础理论[可修改版ppt]
![无线维护岗位认证教材WiFi基础理论[可修改版ppt]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/2625188bbe23482fb5da4cca.webp)
体育场馆新闻中心 展馆与证券大厅
制造车间
物流运输
WiFi技术发展 — 无线局域网技术发展趋势
-传输速率提高到54M - 2.4G频段 -兼容11b -目前主流协议
- 2.4G频段和5.8G频段
-传输速率提高到300M
-兼容11a/11b/11g -目前主流协议
✓6G以下频段和60G频段 ✓传输速率不小于1Gbit/s ✓协议正在制定和完善之中
WiFi无线网络具有极大的发展前景，是运营商优化现有网络，提供增 值服务从而获利的一种有效手段。从作为有线局域网的延伸转变为高速无 线因特网接入技术。相对于其他接入手段，其应用特点如下：
附件二无线维护岗 位认证教材WiFi基
础理论
教材章节 WiFi技术发展 WiFi无线基础知识 802.11协议技术与信令流程 WiFi网络设备与组网架构 WiFi安全技术与应用
WiFi技术发展 — 为什么要引入WiFi技术
1、无线让网络使用更自由 凡是自由空间均可连接网络，不受限于线缆和端口位置。
802.11i 802.11n
2004年，在安全和鉴权(Authentification)方面的补充，定义了RSN(Robust Security Network) 标准，并制定了TKIP和CCMP两种新的加密协议
2009年，最新一代11n标准，导入MIMO技术，基本上是802.11a的延伸版，工作频段2.4GHz和 5.8GHz，支持最高速率300Mbps；向下兼容802.11a/b/g
WPA2： 802.11i
WMM：802.11e的子集，支持EDCA方式
➢CAPWAP
IETF目前有关于无线交换机和FIT AP间控制和管理标准axonomy for CAPWAP (RFC 4118)
中国电信产品维护经理认证体系教材接入网和终端
产品维护经理认证体系教材--接入网和终端中国电信维护岗位技能认证教材编写小组编制目录1DSL技术1.1A DSL的技术基础1.1.1ADSL的提出不对称数字用户线（Asymmetric Digital Subscriber Line，ADSL）是一种利用现有的传统电话线路高速传输数字信息的技术。
ADSL技术是由 Bellcore的Joe Lechleder于20世纪80年代末首先提出的。
与传统传输技术相比，ADSL是一种宽带调制解调器技术。
ADSL也可以在相同的线路上同时容纳模拟的语音信息，用户在上网时仍然可以使用电话。
ADSL的技术特点严格说来，ADSL本身只是一种从铜质电话线路的一端传送数据位流到另一端的技术而己，相当于OSI网络七层的第一层物理层。
ADSL系统的主要特点是“不对称”。
这正好与接入网中图像业务和数据业务的固有不对称性相适应。
ADSL技术的主要优点如下：（1）可以充分利用现有铜线网路，只要在用户线路两端加装ADSL设备即可为用户提供服务。
（2）ADSL设备随用随装，无需进行严格业务预测和网路规划，施工简单，时间短，系统初期投资小。
（3）ADSL设备拆装容易、灵活，方便用户转移，较适合流动性强的家庭用户。
（4）充分利用双绞线上的带宽，ADSL将一般电话线路上未用到的频谱容量，以先进的调制技术，产生更大、更快的数字通路，提供高速远程接收或发送信息。
（5）双绞铜线可同时供普通电话业务（Plain Old Telephone Service，POTS）的声音和 ADSL数字线路使用。
因此，在一条ADSL线路上可以同时提供个人计算机、电视和电话频道。
要在铜线用户网路中广泛地应用ADSL系统，需要克服一系列技术难题，其中主要有如下几点。
（1）技术待进一步成熟线路性能要求高，最大程度必须保持在规定的极限范围之内以符合对衰减的要求；阻抗要均匀，使电话机及网络有良好的信号匹配。
每条导线与地之间必须相互保持高度平衡，以防止外部干扰、噪声及导线之间的串音。
CDMA协议概述
CDMA协议概述1.主要概念：扩频：将信息的频谱展宽后进行传输的技术。
●理论基础：C =B log2(1+S/N)SHANNONC-信道容量B-信道带宽S-信号平均功率N-噪声平均功率即：S/N不变的情况下，提高B，可以增大C。
●扩频通信的优点：抗干扰具有减小多径干扰的能力多个用户同时占用相同频带隐蔽性和保密性好2.CDMA协议空中接口标准的发展IS-95-A：语音；9.6kbit/sIS-95-B：语音；115.2kbit/scdma20001x：高语音容量；153kbit/s分组数据；后向兼容1xEV-DO：2.4Mbit/s分组数据；独立载波1xEV-DV：高语音和数据容量；后向兼容cdma2000 3xMC：（将3个1.25MHz载波捆绑在一起使用）高容量话音；384＋kbit/s分组数据；后向兼容●IS95系列：IS95A，TSB74北美第二代移动通信系统标准之一主要支持语音业务使用8K/13K/EVRC话音编码器在蜂窝系统中，容量一般约22－25用户/载频/扇区各国使用频率不完全相同IS95B支持语音和分组数据业务将多个普通业务信道捆绑在一起，提供较高的数据速率改善信道接入、切换等部分，以提高接通率，减少掉话●IS2000系列：cdma2000 Release0，cdma2000 ReleaseA，B，C由3GPP2标准化反向导频，反向相干解调前向快速功率控制，传输发射分集Turbo码对话音业务容量提高约一倍，45用户/载频/扇区支持数据业务，速率可以达到：144kbps～307kbps从cdmaOne系统平滑过渡cdma2000系统一个载波的带宽为1.25MHz。
如果系统分别独立使用每个载波，则被叫做1x 系统；如果系统将3个载波捆绑使用，则叫做3x系统。
注：cdma2000的Release通常仅指空中接口和A接口，而核心网和重要功能实体（如短消息、智能网等）都是独立的。
所以cdma2000标准的演进与这些独立的模块无关，可以平滑演进。
CDMA A10 A11接口介绍

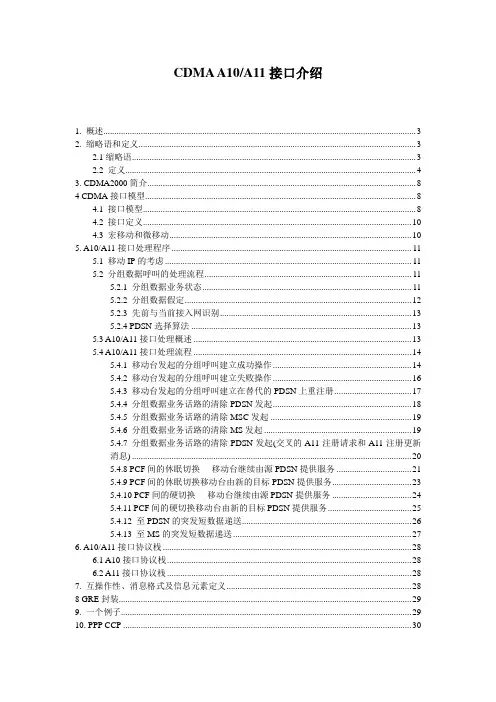

CDMA A10/A11接口介绍1. 概述 (3)2. 缩略语和定义 (3)2.1缩略语 (3)2.2 定义 (4)3. CDMA2000简介 (8)4 CDMA接口模型 (8)4.1 接口模型 (8)4.2 接口定义 (10)4.3 宏移动和微移动 (10)5. A10/A11接口处理程序 (11)5.1 移动IP的考虑 (11)5.2 分组数据呼叫的处理流程 (11)5.2.1 分组数据业务状态 (11)5.2.2 分组数据假定 (12)5.2.3 先前与当前接入网识别 (13)5.2.4 PDSN选择算法 (13)5.3 A10/A11接口处理概述 (13)5.4 A10/A11接口处理流程 (14)5.4.1 移动台发起的分组呼叫建立成功操作 (14)5.4.2 移动台发起的分组呼叫建立失败操作 (16)5.4.3 移动台发起的分组呼叫建立在替代的PDSN上重注册 (17)5.4.4 分组数据业务话路的清除PDSN发起 (18)5.4.5 分组数据业务话路的清除MSC发起 (19)5.4.6 分组数据业务话路的清除MS发起 (19)5.4.7 分组数据业务话路的清除PDSN发起(交叉的A11-注册请求和A11-注册更新消息) (20)5.4.8 PCF间的休眠切换----移动台继续由源PDSN提供服务 (21)5.4.9 PCF间的休眠切换移动台由新的目标PDSN提供服务 (23)5.4.10 PCF间的硬切换----移动台继续由源PDSN提供服务 (24)5.4.11 PCF间的硬切换移动台由新的目标PDSN提供服务 (25)5.4.12 至PDSN的突发短数据递送 (26)5.4.13 至MS的突发短数据递送 (27)6. A10/A11接口协议栈 (28)6.1 A10接口协议栈 (28)6.2 A11接口协议栈 (28)7. 互操作性、消息格式及信息元素定义 (28)8 GRE封装 (29)9. 一个例子 (29)10. PPP CCP (30)11. PPP压缩算法 (32)11.1 Van Jacobson压缩算法 (32)11.1.1 概述 (32)11.1.2 总体结构 (33)11.1.3 压缩包格式 (34)11.1.4 压缩过程 (35)11.1.5 解压缩过程 (38)11.2 MPPC (40)11.2.1 概述 (40)11.2.3 MPPC包格式 (40)11.2.4 压缩编码 (41)11.2.5 同步 (42)12. IP分片处理 (43)12.1概述 (43)12.2 分片 (43)12.3 重组 (45)13. PPP分片处理 (48)13.1 概述 (48)13.2 MPPP (48)13.3 CDMA中的PPP分片 (48)14 参考文献 (49)1. 概述本文档概述了CDMA2000相关的术语、定义、接口模型、A10/A11接口的处理流程。
CDMA无线数传维护指导手册22页

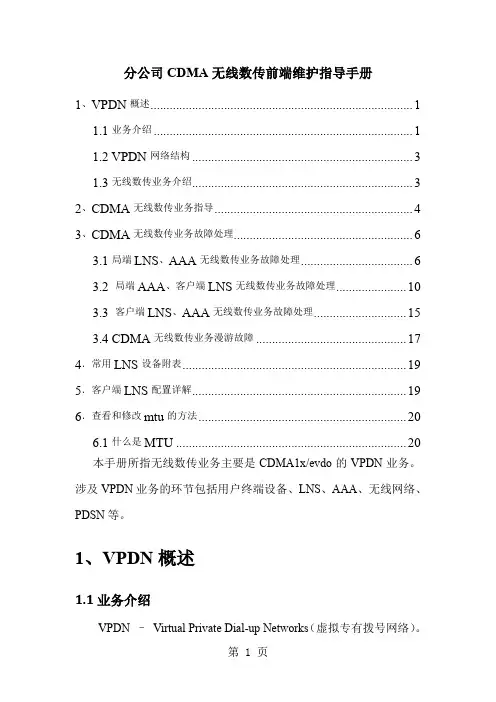

分公司CDMA无线数传前端维护指导手册1、VPDN概述 (1)1.1业务介绍 (1)1.2 VPDN网络结构 (3)1.3无线数传业务介绍 (3)2、CDMA无线数传业务指导 (4)3、CDMA无线数传业务故障处理 (6)3.1局端LNS、AAA无线数传业务故障处理 (6)3.2 局端AAA、客户端LNS无线数传业务故障处理 (10)3.3 客户端LNS、AAA无线数传业务故障处理 (15)3.4 CDMA无线数传业务漫游故障 (17)4．常用LNS设备附表 (19)5．客户端LNS配置详解 (19)6．查看和修改mtu的方法 (20)6.1什么是MTU (20)本手册所指无线数传业务主要是CDMA1x/evdo的VPDN业务。
涉及VPDN业务的环节包括用户终端设备、LNS、AAA、无线网络、PDSN等。
1、VPDN概述1.1业务介绍VPDN –Virtual Private Dial-up Networks（虚拟专有拨号网络）。
VPDN 是一种在Internet公网上通过加密的隧道进行通信的虚拟专网技术。
VPDN 用户通过拨号的方式结合严格的认证系统和授权机制访问本企业/封闭站点的虚拟专用网络。
VPDN有三层含义：它是虚拟的网，即没有固定的物理连接，网路只有用户需要时才建立，“虚拟”的概念是相对传统私人专用网络的构建方式而言的，对于广域网连接，传统的组网方式是通过远程拨号和专线连接来实现的，而VPN 是利用服务提供商所提供的公共网络来实现远程的广域连接。
l 它是利用公众网设施构成的专用网, 构建在这些公共网络上的VPN 将象当前企业私有的网络一样提供安全性、可靠性和可管理性等。
l 它是基于拨号用户的，不是所有宽带、局域网上网方式都能支持连接。
VPDN 的特点：组网灵活：在全网覆盖范围内均可提供对VPDN业务的接入。
安全可靠：以L2TP 技术在两端建立隧道（Tunnel），通过虚拟专用的隧道来传输数据，确保用户通信数据的安全。
GSM通信协议详解
GSM通信协议详解GSM全名为：Global System for Mobile Communications，中文为全球移动通讯系统，是第二代(2G)移动通信系统，俗称"全球通"，是一种起源于欧洲的移动通信技术标准，是第二代移动通信技术，其开发目的是让全球各地可以共同使用一个移动电话网络标准，让用户使用一部手机就能行遍全球。
目前，我国中国移动、中国联通各拥有一个GSM网，为世界最大的移动通信网络。
GSM系统包括GSM 900：900MHz、GSM1800：1800MHz 及GSM1900：1900MHz等几个频段。
GSM的发展：GSM数字移动通信系统源于欧洲。
早在80年代初，欧洲已有几大模拟蜂窝移动系统在运营，例如北欧的NMT（北欧移动电话）和英国的TACS（全接入通信系统），西欧其他各国也提供移动业务。
但是模拟系统有一些限制：第一，尽管在80年代初的过低估计下，移动业务的潜在需求也远远超过当时模拟蜂窝网的预计容量；第二，运营中的不同系统不能向用户提供兼容性：一个TACS终端不能进入NMT网，一个NMT终端也不能进入TACS网。
为了方便全欧洲统一使用移动电话，需要一种公共的系统。
1982年在欧洲邮电行政大会（CEPT）上成立“移动特别小组”（Group Special Mobile）简称“GSM”，开始制定使用于泛欧各国的一种数字移动通信系统的技术规范。
1990年完成了GSM900的规范，产生一套12章规范系列。
随着设备的开发和数字蜂窝移动通信网的建立，GSM逐渐演变为“全球移动通信系统”（Global System for Mobile Communication）的简称。
GSM通信系统组成：蜂窝移动通信系统主要是由交换网路子系统（NSS）、无线基站子系统(BSS)和移动台（MS）三大部分组成如图2－1所示（1）GSM系统原理其中NSS与BSS之间的接口为“A”接口，BSS与MS之间的接口为“Um”接口。
中国电信维护岗位认证传输专业教材
中国电信保护岗位认证传输专业教材纲领中国电信保护岗位认证教材编写小组编制二〇〇九年六月目录基础理论类教材纲领 (4)一、课程介绍. (4)二、教材知识点散布及掌握要求. (4)（一） SDH原理 4 （二）波分原理. 5（三） ASON原理 6（四）规范与规程.7网络监控类教材纲领 (13)一、实操要求. (13)（一） 5 级认证明操要求 (13)（二） 4 级认证明操要求 (13)（三） 3 级认证明操要求 (14)（四） 2 级认证明操要求 (15)（五） 1 级认证明操要求 (16)设备保护类教材纲领 (18)一、课程介绍. (18)二、教材知识点散布及掌握要求. (18)（一）平时保护操作 (18)三、实操要求. (19)（一） 5 级认证明操要求 (19)（二） 4 级认证明操要求 (20)（三） 3 级认证明操要求 (21)（四） 1 级、 2 级认证明操要求 (21)其余类教材纲领 (23)一、课程介绍. (23)二、教材知识点散布及掌握要求. (23)（一） IP 网络基础 (23)（二）软互换技术 (23)（三） MSTP原理 (24)（四） CDMA2000 1x网络技术 (24)参照教材 (26)一、典型网管和设备. (26)二、仪表功能及应用. (26)基础理论类教材纲领一、课程介绍基础理论类教材包含： SDH原理、DWDM原理、ASON原理、规范与规程等；合用于网络监控和网络保护岗位保护人员。
二、教材知识点散布及掌握要求（一） SDH原理1、SDH概括SDH产生的技术背景PDH原理；与 PDH对比 SDH有哪些优势SDH的缺点所在2、SDH信号的帧构造和复用步骤SDH信号 STM-N的帧构造SDH的复用构造和步骤映照、定位和复用的观点3、开支和指针开支指针4、SDH设备的逻辑构成SDH网络的常有网元SDH设备的逻辑功能块5、SDH网络构造和网络保护机理基本的网络拓扑构造链网和自愈环复杂网络的拓扑构造及特色6、光接口种类和参数光纤的种类光接口种类光接口参数7、准时与同步网同步观点同步方式SDH同步准时参照信号根源主从同步网中从时钟的工作模式SDH的引入对网同步的要求SDH网的同步方式SDH设备的同步方式8、传输性能误码性能可用性参数颤动漂移性能（二）波分原理1、波分复用技术概括波分复用光传输技术DWDM原理WDM设备的传输方式开放式与集成系统WDM系统构成WDM的优势2、WDM传输媒质光纤的构造光纤的模式光纤的种类光纤的基本特征3、DWDM重点技术光源光电检测器光放大器收复用器和光解复用器光监控信道4、DWDM光传输系统的技术规范ITU-T 有关 WDM系统的建议传输通道参照点的定义光波长区的分派（三） ASON原理1、ASON基本观点ASON的产生和优势ASON的基本观点ASON的特色2、ASON的功能构造ASON网络保护和恢复ASON路由协议ASON信令协议ASONLMP协议3、网络资源的发现和业务的成立ASON网络资源和拓扑发现智能光网络中业务成立的过程5、智能光网络的功能特征Mesh组网端到端的业务配置SLA传统和智能网络及业务的优秀交融流量工程（四）规范与规程1、波分系统规范：（合用于网络监控和网络保护岗）设备及系统保护规范：公则；光放大器站； WDM重生站和终端站； OADM站；备盘及器械管理； ODF架的保护系统性能测试：投入业务测试；按期测试；预警体制故障办理：退网管理：系统优化：网管系统保护： WDM网络管理系统与网元管理系统的关系；利用网管进行系统保护；网管系统自己保护；质量管理：公则；质量统计剖析传输专业对数据专业的配合管理：公则；数据业务在 WDM网络上的开通；传输与数据故障配合办理；传输与数据计划性中止配合办理；按期沟通制度及查核2、当地网、长途光缆传输设备保护规程：（合用于网络保护岗）保护工作基本制度：岗位责任制；值班和交接班制；设备和通道保护责任制；保护作业计划；电路组巡；监控和网管操作管理制；重要阻断报告制；技术档案和资料管理；备盘备件及仪表工具管理；工程随工和查收制设备的管理：公则；设备管理；设备的更新；代维设备的管理PDH传输系统的保护：公则；数字段；数字通道；阻碍办理；各种光电设备的保护；监控系统；协助系统；光缆线路测试保护配合；业务接口SDH传输系统的保护：公则；重生段和复用段；通道；同步与准时；阻碍办理；定期测试；光接口；网管系统；协助系统；配套设备的保护：公则；电源和地线；配套设备的保护质量管理：公则；质量监察检查；质量统计剖析；质量查核评定机房管理和安全保密：一般要求；机房工作安全和保密规则；无人站和无人值守机房的管理保护管理原则及组织方式：3、长途线路保护规程：（合用于网络保护岗）保护工作基本制度：岗位责任制；保护制度；技术档案和资料管理；备品备件及仪表工具的管理线路设备管理：公则；线路设备的管理；代维线路的管理；线路设备大修和改造；线路设备应急迁改的管；带业务割接的管理；退网管理线路设备保护：通则；主要保护技术指标及要求；预警体制；直埋线路和管道线路保护；架空线路和水线保护；长途线路的防备；硅芯管道的保护；海缆线路保护阻碍办理：光缆线路自动监测系统的管理：质量管理：公则；质量监察检查；质量统计剖析及质量查核评定安全和保密：安全规定；保密规定4.企业企业机房管理达标规范（合用于网络监控和网络保护岗）1）总则 ( 目的、意义 ) ;2）机房基础管理 :门卫与门禁制度; 机房进出制度; 信息安全与保密制度; 消防安全制度 ( 设备与检查 )3）机房作业：内外设备及基础设备的保护、测试、改造；设备管理与用电安全；设备的安全作业；操作行为规范4）机房环境：整体要求（洁净、安全、防尘、防静电、防雷、防火、隔热、温度、湿度、照明、绝缘）5）详细要求：机房供电、信号线路达标；专业机房设备安装、运转达标要求6）平时管理规范细则：运转成本管理（电力及动力花费，各种机房的标准）；部门分工（运转保护、工程建设、安全捍卫），管理检查制度（安全巡视、保护巡检）；绩效考评5、企业大客户服务标准（合用于网络监控和网络保护岗）1 ）整体要求：客户群的差别化分类指标（电路保护等级、客户服务等级、网络等级、网络质量要求、故障修复时限）2 ）详细内容： 7 种模式级别对应关系及要求①电路保护等级为 AAA级，客户服务等级为VIP-SL1 ，网络等级为 A，网络质量要求为端到端电路可用率不低于99.99%。
无线维护岗位认证教材_室分系统介绍
25
室分系统建设流程
室内覆盖系统的建设流程可分为： 室内覆盖系统的建设流程可分为： 1、准备、 、准备、 2、市场、 、市场、 3、协商、 、协商、 4、设计、 、设计、 5、安装、 、安装、 6、验收、 、验收、 6、运行维护等七个阶段。 、运行维护等七个阶段。
26
室分系统建设流程（准备工作） 室分系统建设流程（准备工作）
5
室内分布系统的作用
从网络覆盖来看，室内分布系统可以有效解决室 从网络覆盖来看， 内盲区及干扰区域问题; 内盲区及干扰区域问题 从网络容量来看，室内分布系统可以有效吸收室 从网络容量来看， 内密集区域的话务量，提高系统容量， 内密集区域的话务量，提高系统容量，减轻室外 基站的压力，减少室外基站的数量、降低配置; 基站的压力，减少室外基站的数量、降低配置 从网络质量来看，室内分布系统不仅提高了室内 从网络质量来看， 覆盖的质量，而且降低了室外系统的负荷。 覆盖的质量，而且降低了室外系统的负荷。 由于CDMA系统自干扰的特性，降低了网络整体 由于 系统自干扰的特性， 系统自干扰的特性 干扰水平，减轻室外站小区呼吸效应， 干扰水平，减轻室外站小区呼吸效应，从而能够 提高整个网络的容量、质量。 提高整个网络的容量、质量。
28
室分系统建设流程（协商工作） 室分系统建设流程（协商工作） 指与业主就相关事项进行协商，达成有关协 指与业主就相关事项进行协商， 并签署协议书，内容包括合作期限、 议，并签署协议书，内容包括合作期限、用 物业管理、出入、双方责权利等。 电、物业管理、出入、双方责权利等。
29
室分系统建设流程（设计工作） 室分系统建设流程（设计工作） 指进行室内覆盖系统的工程设计，包括微蜂 指进行室内覆盖系统的工程设计， 窝系统、传输系统、室内分布系统、 窝系统、传输系统、室内分布系统、天线选 电源系统共5部分内容 部分内容。 择、电源系统共 部分内容。
WCDMA无线接口技术
MAC层与RLC层连接是通过不同的逻辑信道。
7
内容
WCDMA无线接口的分层结构 WCDMA无线接口控制面的主要过程和功能
WCDMA无线接口数据流的主要过程 WCDMA物理层关键技术 WCDMA物理层过程
8
无线接口控制面主要过程
MAC 控制过程 RLC 控制过程 BMC 控制过程 PDCP控制过程 RRC 控制过程
9
MAC控制过程的功能
• 逻辑信道到传输信道的映射 • 根据瞬时数据速率选择传输格式 • UE内不同数据流的优先级处理 • 通过动态调度实现不同UE间的优先级处理 • 公共传输信道上标识不同的UE • 在公共传输信道上，高层PDU复用到传输块
MAC-b
定义：BCH的控制实体 位置：Node B 数目：每个UE中有一个 MAC-b，在UTRAN中 每个小区有一个MAC-b
BCH
13
MAC层结构（2）
PCCH BCCH CCCH CTCH SHCCH MAC Control
TDD only
MAC Control DCCH DTCH DTCH
TFC selection
TFC selection
DL: code allocation
PCH FACH FACH
DSCH DSCH
USCH
TDD only
USCH
TDD only
RACH
CPCH (FDD only )
15
UTRAN侧MAC-d
MAC-Control
