活塞环的安装教案
活塞环的检测及装配讲课文档
活塞环的检测及装配
第一页，共14页。
优选活塞环的检测及装配
第二页，共14页。
活塞连杆组
第三页，共14页。
活塞环工作环境
1、高温 2、高压 3、高速 4、变负荷 5、润滑条件差
第四页，共14页。
活塞环的分类
1、气环 ①密封 ②导热 2、油环 ①润滑油均匀分布 ②密封、窜气
不用活塞环可以吗？
第五页，共14页。
第七页，共14页。
活塞环端隙的检测
端系
端隙是指活塞环置于 磨好的气缸内时，在环 的开口处呈现的间隙。 （0.25~0.45mm）
第八页，共14页。
活塞环侧隙的检测
边隙指活塞环在环槽 内上下的间隙。
边隙
（0.02~0.07mm）
第九页，共14页。
活塞环背隙的检测
背隙是活塞装入气 缸后，活塞环背面与活 塞环槽底之间的间隙。 （0~0.35mm）
活塞环弹力的检测
活塞环的弹力是指活塞环为零时，作用在活塞 环上的径向力。
过大：加剧磨损，功率下降。 过小：燃料、润滑液消耗增加；动力性，经济性下降。
第六页，共14页。
活塞环漏光度的检测
1、开口左右30˚不能漏光。 2、活塞环的漏光度不应
多于两处。 3、A<25 ˚ 4、A+B<45 ˚ 5、漏光间隙<0.03mm
第十页，共14页。
活塞环的安装
1、组合油环的安装 ①衬环 ②刮油环
第十一页，共14页。
活塞环的安装
2、气环的安装 ①第一道气环 ②第二道气环
第十二页，共14页。
活塞环环口的布置
第十三页，共14页。
、活塞环的安装
漏光度 弹力 端隙 边隙 背隙
第十四页，共14页。
活塞环的正确安装方法
活塞环的正确安装方法活塞环是发动机中非常重要的部件，它的正确安装对发动机的性能和寿命有着至关重要的影响。
下面我们将介绍活塞环的正确安装方法，希望能够帮助大家更好地进行发动机维护和维修。
首先，我们需要准备好正确的工具和材料。
在进行活塞环安装之前，需要确保活塞和活塞环表面是干净的，没有杂质和污垢。
同时，还需要检查活塞环的尺寸和类型是否与发动机匹配，确保选择正确的活塞环进行安装。
接下来，我们需要正确地安装活塞环到活塞上。
活塞环通常包括上环、中环和下环，安装时需要按照顺序进行。
首先，将上环放入活塞环槽中，确保上环的开口位置与活塞上的开口位置错开，避免活塞环开口处出现在同一位置，导致气缸压缩不良。
然后，将中环和下环按照相同的方法安装到活塞上。
在安装活塞环的过程中，需要特别注意活塞环的方向。
活塞环通常有一个标记，需要确保标记的一侧朝向活塞顶部，以确保活塞环的正确安装位置。
此外，活塞环的开口位置也需要正确安装，避免开口位置对准活塞销的位置，导致活塞环出现漏气现象。
安装活塞环时，还需要使用专用的活塞环安装工具。
这些工具能够帮助我们正确地将活塞环压缩并安装到活塞上，确保活塞环的安装位置和压缩度符合要求。
在使用活塞环安装工具时，需要根据工具的使用说明进行操作，避免因操作不当导致活塞环损坏或安装不到位。
最后，安装好活塞环后，需要进行必要的检查和调整。
可以通过手动旋转曲轴来检查活塞环的安装情况，确保活塞环没有卡滞或不良的安装现象。
同时，还需要检查活塞环与气缸壁之间的间隙是否符合要求，确保活塞环的密封性和工作性能。
总的来说，活塞环的正确安装对发动机的性能和寿命有着重要的影响。
正确的安装方法可以确保活塞环的密封性和工作性能，避免因活塞环安装不当导致的发动机故障和损坏。
因此，在进行活塞环安装时，需要严格按照正确的方法和步骤进行操作，确保活塞环的安装质量和效果。
希望以上内容能够帮助大家更好地了解和掌握活塞环的正确安装方法，为发动机的维护和维修提供帮助。

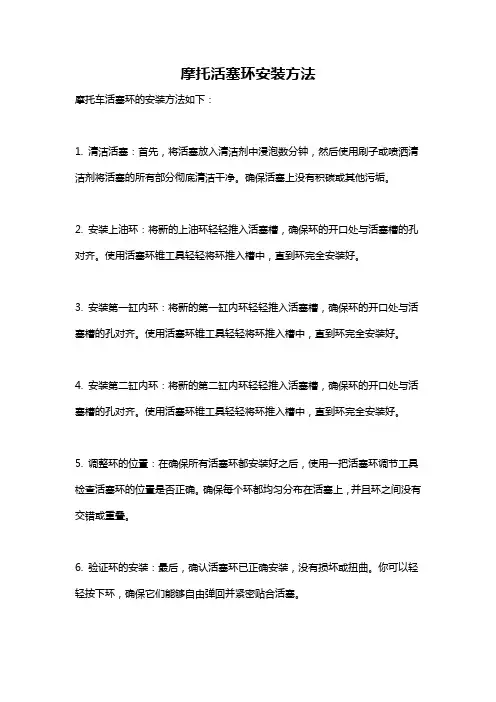

摩托活塞环安装方法
摩托活塞环安装方法
摩托车活塞环的安装方法如下：
1. 清洁活塞：首先，将活塞放入清洁剂中浸泡数分钟，然后使用刷子或喷洒清洁剂将活塞的所有部分彻底清洁干净。
确保活塞上没有积碳或其他污垢。
2. 安装上油环：将新的上油环轻轻推入活塞槽，确保环的开口处与活塞槽的孔对齐。
使用活塞环锥工具轻轻将环推入槽中，直到环完全安装好。
3. 安装第一缸内环：将新的第一缸内环轻轻推入活塞槽，确保环的开口处与活塞槽的孔对齐。
使用活塞环锥工具轻轻将环推入槽中，直到环完全安装好。
4. 安装第二缸内环：将新的第二缸内环轻轻推入活塞槽，确保环的开口处与活塞槽的孔对齐。
使用活塞环锥工具轻轻将环推入槽中，直到环完全安装好。
5. 调整环的位置：在确保所有活塞环都安装好之后，使用一把活塞环调节工具检查活塞环的位置是否正确。
确保每个环都均匀分布在活塞上，并且环之间没有交错或重叠。
6. 验证环的安装：最后，确认活塞环已正确安装，没有损坏或扭曲。
你可以轻轻按下环，确保它们能够自由弹回并紧密贴合活塞。
完成上述步骤后，活塞环的安装就算完成了。
请注意，在进行活塞环安装之前，请查看相应的摩托车说明书或咨询专业人士，以确保你正确地进行了操作。

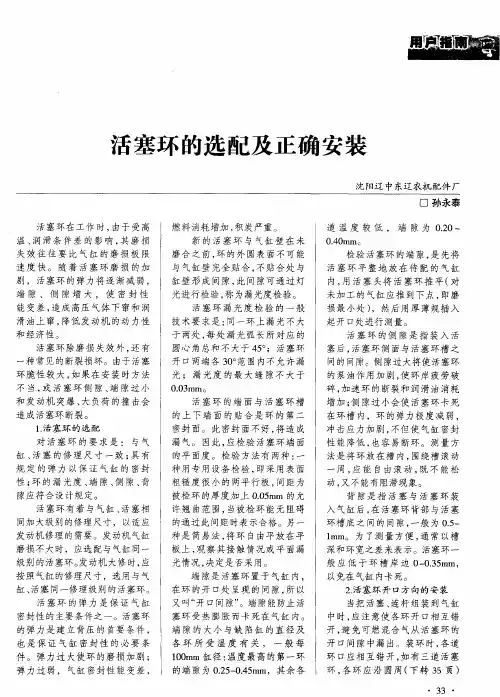

活塞环的选配及正确安装
一
不 当， 或 活塞环侧 隙 、 端 隙 过 小
碎， 加 速 环 的断裂 和 润 滑 油 消耗
和 发 动机 突爆 、 大 负荷 的撞 击会 造 成活 塞环 断裂 。
１ ． 活塞 环 的选 配
活塞 环 的 端 面 与 活 塞 环 槽 的 上 下 端 面 的贴 合 是 环 的 第 二
密封 面 。 此 密封 面 不好 ， 将 造 成
活塞环 的选 配 及正 确 安 装
沈 阳辽 中 东辽农 机 配件厂 口 孙 永泰
活塞 环 在 工 作 时 ， 由于 受高 温、 润滑条件差 的影响 ， 其 磨 损
失 效 往 往 要 比 气缸 的磨 损 极 限 速 度 快 。 随 着 活 塞 环 磨 损 的加
燃 料 消耗 增加 ， 积炭 严 重 。 新 的 活 塞 环 与 气 缸 壁 在 未 磨合之前 ， 环 的外 圆表 面不 可 能
环， 各 环 应 沿 圆周 （ 下转 ３ ５页 ）
・
件 。弹力过大使环 的磨损加剧 ； 弹力 过 弱 ，气 缸 密 封性 能变 差 ，
ｌ Ｏ Ｏ ｍ ｍ缸径 ： 温度 最高 的第 一环
的端 隙为 ０ ． ２ ５ — ０ ． （ 条播或穴播 ） ， 然 后平覆 地膜 。由于 播种 和覆 膜
０ ． ０ ３ ｍｍ。
损 最 小处 ） ，然后 用 厚 薄规插 入
起 开 口处进行 测 量 。 活 塞 环 的侧 隙是 指 装 入 活 塞后 ， 活塞 环 侧 面 与 活塞 环槽 之 间的 间 隙。侧 隙过大 将使 活塞 环 的泵 油 作用 加 剧 ， 使 环 岸 疲 劳破
种 常 见 的断裂 损坏 。 由于 活塞 环脆性较大， 如 果在 安装 时方 法

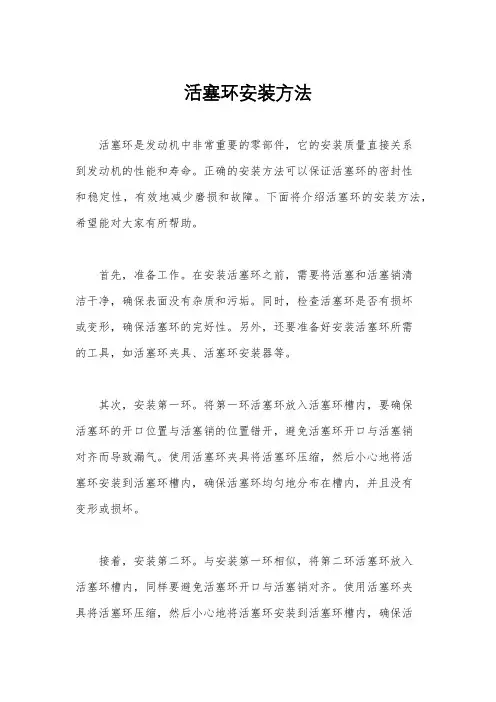

活塞环安装方法
活塞环安装方法活塞环是发动机中非常重要的零部件，它的安装质量直接关系到发动机的性能和寿命。
正确的安装方法可以保证活塞环的密封性和稳定性，有效地减少磨损和故障。
下面将介绍活塞环的安装方法，希望能对大家有所帮助。
首先，准备工作。
在安装活塞环之前，需要将活塞和活塞销清洁干净，确保表面没有杂质和污垢。
同时，检查活塞环是否有损坏或变形，确保活塞环的完好性。
另外，还要准备好安装活塞环所需的工具，如活塞环夹具、活塞环安装器等。
其次，安装第一环。
将第一环活塞环放入活塞环槽内，要确保活塞环的开口位置与活塞销的位置错开，避免活塞环开口与活塞销对齐而导致漏气。
使用活塞环夹具将活塞环压缩，然后小心地将活塞环安装到活塞环槽内，确保活塞环均匀地分布在槽内，并且没有变形或损坏。
接着，安装第二环。
与安装第一环相似，将第二环活塞环放入活塞环槽内，同样要避免活塞环开口与活塞销对齐。
使用活塞环夹具将活塞环压缩，然后小心地将活塞环安装到活塞环槽内，确保活塞环均匀地分布在槽内，并且没有变形或损坏。
最后，安装油环。
油环的安装相对简单，将油环放入活塞环槽内即可。
但同样要确保油环的完好性和正确安装位置，避免油环的损坏或安装不当导致漏油。
总结，正确的活塞环安装方法可以保证活塞环的密封性和稳定性，延长发动机的使用寿命。
在安装活塞环时，要注意保持清洁、使用适当的工具和方法，确保活塞环的完好性和正确安装位置。
希望以上内容能够帮助大家更好地了解和掌握活塞环的安装方法，保证发动机的正常运行和使用。
活塞环安装方法
活塞环安装方法
活塞环是活塞和气缸的密封材料，安装时需要注意以下步骤：
1.准备活塞环和活塞，确保活塞上没有残留物质或锈蚀。
2.将活塞环柔软地搭在气缸内，确保活塞环的右端间隙位置与左端间隙位置相距180度，以避免交叉缝合。
3.将活塞有顶部朝上地轻轻放在活塞环上，注意活塞环的合适位置。
4.轻轻推动活塞向下，确保活塞环在活塞上平稳地滑动，最好使用活塞环压缩器或其他专门工具来助力。
5.重复以上步骤，直到所有活塞环都安装在活塞上为止。
6.检查所有活塞环是否正确安装，确保活塞环嵌入活塞槽内且端点间隙相距180度。
7.将活塞慢慢地插入气缸，确保活塞环没有损坏或扭曲，并确保所有部件的对齐和平稳。
8.完成活塞环安装后，进行适当的测试和维护。
发动机活塞课程设计
发动机活塞课程设计一、课程目标知识目标：1. 学生能理解发动机活塞的基本结构及其在发动机工作中的作用。
2. 学生能掌握活塞运动原理，了解活塞与连杆、曲轴之间的动力传递关系。
3. 学生能解释活塞环的作用，了解不同类型的活塞环及其适用范围。
技能目标：1. 学生能够运用所学知识，分析活塞在发动机中的运动过程，并绘制出简单示意图。
2. 学生能够通过实际操作，正确拆装发动机活塞，了解活塞的检查与维护方法。
3. 学生能够运用测量工具，对活塞相关尺寸进行测量，并判断其是否符合技术要求。
情感态度价值观目标：1. 学生通过学习发动机活塞，培养对汽车维修行业的兴趣，提高职业素养。
2. 学生在学习过程中，能够积极思考、主动探究，形成良好的学习习惯。
3. 学生能够认识到发动机活塞在汽车性能中的重要性，增强环保意识和责任感。
课程性质：本课程为汽车运用与维修专业课程，侧重于发动机活塞的结构、原理与维护。
学生特点：学生为中职一年级学生，具备一定的汽车基础知识，但对发动机活塞的了解较少。
教学要求：课程以理论与实践相结合的方式进行，注重培养学生的动手能力和实际操作技能。
教学过程中，教师应引导学生主动参与，激发学生的学习兴趣。
通过本课程的学习，使学生能够达到上述课程目标，为后续课程打下坚实基础。
二、教学内容1. 发动机活塞结构认知- 活塞的组成部分及功能- 活塞裙、活塞销、活塞头的结构特点- 活塞环的类型及安装位置2. 活塞运动原理- 活塞在发动机工作循环中的运动过程- 活塞与连杆、曲轴之间的动力传递关系- 活塞行程与发动机性能的关系3. 活塞环的作用与选型- 活塞环的密封作用- 活塞环的材料与结构- 活塞环的选型原则4. 活塞的拆装与检查- 活塞拆装工具的使用方法- 活塞的拆装步骤及注意事项- 活塞及活塞环的检查方法5. 活塞的测量与判定- 活塞直径、活塞行程的测量方法- 活塞磨损、划伤的判定标准- 活塞修理与更换的依据本教学内容根据课程目标进行选择和组织，注重科学性和系统性。
活塞连杆组的拆装教学设计
活塞连杆组的拆装教学设计教学设计：活塞连杆组的拆装一、教学目标1.知识目标：掌握活塞连杆组的结构和工作原理，了解活塞连杆组的拆装步骤和要点；2.技能目标：能够正确使用工具将活塞连杆组拆装；3.情感目标：培养学生的动手能力和团队合作意识。
二、教学准备1.实验器材：汽车引擎活塞连杆组件；2.工具：扳手、活塞环卡扳手、油底壳卡芯扳手、活塞销拔出器、活塞销装上工具等；3.展示器材：教具模型、PPT。
三、教学过程1.导入（10分钟）教师通过展示活塞连杆组的教具模型，引导学生思考活塞连杆组的结构和作用。
然后，通过提问学生的方式检查学生对汽车引擎活塞连杆组件的了解程度。
2.活塞连杆组的结构与工作原理（20分钟）通过PPT讲解活塞连杆组的结构，包括活塞、连杆、活塞销、香蕉岛、活塞环等部件的功能和相互之间的关系。
然后，教师通过示意图的方式演示活塞连杆组的工作原理，让学生理解活塞连杆组在发动机中的作用。
3.活塞连杆组的拆装步骤与方法（30分钟）（1）拆卸活塞连杆组：教师先向学生演示活塞连杆组拆卸的步骤和方法，然后学生进行实际操作。
具体步骤如下：-使用扳手拧动离合器飞轮螺母，拆下飞轮，将发动机与变速器分离；-使用活塞环卡扳手将活塞环从活塞环槽中取下；-使用油底壳卡芯扳手拆下油底壳，将活塞连杆组从发动机上取下。
（2）组装活塞连杆组：教师向学生演示活塞连杆组装的步骤和方法，然后学生进行实际操作。
具体步骤如下：-将活塞连杆组放置在发动机上，并将销轴安装到活塞销孔中；-将油底壳和活塞环安装到活塞上，并用活塞环卡扳手将活塞环扣入活塞环槽中；-确保活塞连杆和曲轴销轴对齐，并使用油底壳卡芯扳手拧紧油底壳。
4.教学总结（10分钟）教师对本节课的内容进行总结，强调活塞连杆组的结构和工作原理，以及拆装步骤和要点。
五、课堂练习与作业（10分钟）要求学生在课后通过复习本节课的知识，进一步理解活塞连杆组的拆装步骤和要点。
并布置一个相关的小作业，例如描述活塞连杆组拆装的注意事项。
柴油机活塞环安装方法
柴油机活塞环安装方法柴油机活塞环是柴油机中非常重要的一个部件，它的安装方法直接关系到柴油机的使用效果和寿命。
下面，我们将详细介绍柴油机活塞环的安装方法。
首先，准备工作。
在安装柴油机活塞环之前，需要做好充分的准备工作。
首先要检查活塞环和活塞的匹配性，确保活塞环的尺寸和活塞的尺寸相匹配。
其次，要清洁活塞环槽和活塞环安装位置，确保没有杂质和污垢，以免影响活塞环的安装和使用。
其次，安装顺序。
在安装柴油机活塞环时，需要按照一定的顺序进行。
首先，安装第一条活塞环。
将第一条活塞环的开口对准活塞环槽的开口，然后用专用工具将活塞环缓慢地推入活塞环槽中，直至完全安装到位。
接着，安装第二条活塞环。
同样的方法，将第二条活塞环安装到位。
需要注意的是，活塞环的安装应该均匀，不能有歪斜或者卡滞现象。
然后，检查安装效果。
在安装完柴油机活塞环后，需要进行检查，确保安装效果良好。
首先要检查活塞环的安装位置是否正确，是否与活塞环槽完全契合，确保没有歪斜或者卡滞现象。
其次，用手指轻轻地推动活塞环，检查活塞环是否能够自由地在活塞环槽中活动，确保活塞环的灵活性和密封性。
最后，注意事项。
在安装柴油机活塞环时，需要注意一些事项。
首先要注意安装时的力度，不能过大或者过小，要掌握适当的力度，以免损坏活塞环或者活塞环槽。
其次，要注意安装时的环境，确保安装环境清洁，避免杂质和污垢进入活塞环槽，影响活塞环的使用效果。
总之，柴油机活塞环的安装方法是一个比较细致和重要的工作，需要我们认真对待。
只有正确地安装柴油机活塞环，才能保证柴油机的正常运转和长期稳定使用。
希望以上内容能够对大家有所帮助，谢谢！。
活塞环拆装实训
（实训）活塞环的装卸及清洁
实训目的及要求；了解活塞及其运动方式、熟悉活塞连杆组的组成、掌握活塞连杆及活塞环的拆装。
实训设备；活塞坏钳、刮刀、尖嘴钳、活塞，刷子，清洁剂
实训过程；活塞坏的拆卸及清洁
工具：活塞坏钳、刮刀、尖嘴钳、活塞，刷子，清洁剂
注意事项：（1）按正确的操作步骤进行拆装，注意装配记号。
各螺栓的拧紧力矩达到技术（2）密封元件应更（3）装配活塞环时，应注意开口
方向（4）安装轴瓦时应做好清洁和润滑
过程：（1）取下一只活塞，用抹布擦拭干净（2）用活塞环钳拆下两道气环：活塞环钳有爪子部分朝上，使用活塞环钳拆装活塞环时，用力必须均匀（3）先拆第一道气（4）再拆第二道气环（5）活塞环拆卸时要注意环的方向，若无记号要标记（6）拆卸油环：油环可以用手先拆去上刮油环，再拆下刮油环，最后取下油环衬簧（7）将油环依次摆放好（8）用尖嘴钳拆下活塞销卡环（9）用专用工具拆下活塞销，用手拿下（10）拆卸完毕后，用刮刀清楚活塞上的积碳（11）用抹布清除活塞环上的积碳（12）清除完毕后用手按放上活塞销，并用专用工具装复活塞销（13）装复活塞销卡环（14）安装油环，先将衬环装入油环槽，再将上、下刮油环装入，并使两道刮油环开口互成180度。
（15）用活塞环拆装钳安装2道气环，注意活塞环拆装钳的方向，注意活塞环的安装方向和顺序，先第一道，后第二道，第一道环镀有光亮的硬质层，气环开口处有标记的一面朝上。
实训小结；通过本次实训，使学生了解了活塞的构造，同时掌握了活塞环的拆装，以及活塞和活塞环的清。
