重力式挡土墙施工方案
浆砌重力式挡土墙施工方案
浆砌重力式挡土墙施工方案一、前期准备工作1.根据设计要求，确定挡土墙的规格、尺寸和高度。
2.成立项目施工组，明确每个岗位的职责和任务，并组织人员进行相应的培训。
3.调查挡土墙施工地点的地质和水文条件，分析土壤的承载能力和排水情况。
4.准备所需的材料和设备，包括砖块、水泥、沙子、砂石、水平仪、测量仪器等。
二、挡土墙的基坑开挖和基础施工1.根据设计要求，在施工地点标定出挡土墙的轮廓线，并进行基坑开挖。
2.基坑开挖深度一般为挡土墙高度的30%左右，底部要平整、坚实，并按照设计要求进行排水设施的布置。
3.在基坑底部倒入细砂，进行均匀铺实，并施工土工布或者草帘作为隔离层。
4.在基坑底部和侧壁上，进行基础的施工，一般采用钢筋混凝土基础。
三、挡土墙下部的起首段砌筑1.根据设计要求，在基础上设置起始标高，开始挡土墙的砌筑。
2.用水泥砂浆均匀涂在基础上，然后开始砌砖。
3.挡土墙底部采用砌筑块石砖墙体，每块砖之间要坚固连接，砌筑垂直度和水平度要符合设计要求。
四、挡土墙的主体砌筑1.挡土墙的主体砌筑采用浆砌法，即砌筑时在砂浆中加入少量的地面溶胶，增加砂浆的流动性和黏结力。
2.挡土墙的砌筑采用固定模板法，即根据设计要求在砌筑过程中设置模板，保证砌筑的尺寸和形状符合要求。
3.在砌筑过程中，注意保持墙体的垂直度和稳定性，采取适当的支护措施，避免墙体倒塌或者失稳。
五、挡土墙的顶部整平和防水处理1.挡土墙砌筑至设计高度后，进行顶部的整平处理，采用水平仪进行检测，确保整个挡土墙的水平度。
2.在挡土墙的顶部进行防水处理，采用防水涂料或者防水卷材，有效地防止水分渗透到墙体内部。
六、挡土墙的后续工作1.挡土墙砌筑完成后，进行清理工作，清除施工现场内的杂物和垃圾。
2.进行验收和检测工作，确保挡土墙的质量和稳定性符合设计要求。
3.对挡土墙进行养护和维修，及时修复可能出现的损坏或者裂缝，防止墙体的进一步损伤。
总结：浆砌重力式挡土墙是一种常见的挡土结构，其施工方案的关键在于基坑开挖和基础施工、墙体砌筑和防水处理。
重力式挡土墙专项方案
重力式挡土墙专项方案重力式挡土墙是一种常见的挡土结构，其主要依靠自身重力和摩擦力来抵抗土体的推力。
该结构具有简单、经济、可靠的特点，广泛应用于公路、铁路、河道和堤坝等工程中。
为了保证挡土墙的稳定性和安全性，下面将从设计参数确定、材料选择、施工工艺和监测措施等方面进行详细的介绍。
首先，确定设计参数是重力式挡土墙专项方案的第一步。
根据工程地质调查资料，确定土体的稳定性参数，如土壤的内摩擦角、黏聚力和重度等。
然后，根据土体的推力计算方法，确定挡土墙的设计高度、墙体的宽度、垫层的厚度、回填土的倾角和压实度等参数。
其次，材料的选择对挡土墙的性能和寿命具有重要影响。
在挡土墙的墙体部分，常用的建筑材料有混凝土、钢筋和预应力钢筋。
混凝土的强度和耐久性是保证挡土墙长期稳定的基础，钢筋的使用可以增加挡土墙的抗震能力，预应力钢筋的使用还可以减小墙体的变形。
在回填土方面，要选择粒度合适、压实性好、具有一定抗渗性能的土壤，以减小土体的侧向移动和渗透变形。
再次，施工工艺是确保挡土墙质量的关键。
在施工前，要制定详细的施工方案并组织施工人员进行技术培训。
在施工过程中，要注意土体的湿度和压实度的控制，确保回填土能够达到设计要求。
对于混凝土的施工，要采取适当的振捣措施，确保混凝土的密实性和均匀性。
对于预应力钢筋的张拉和锚固，要按照设计要求进行操作，确保钢筋的受力状态。
最后，为了及时发现和解决挡土墙的变形和开裂等问题，需要进行监测和维护。
对于已经建成的挡土墙，应定期进行测量和检查，记录墙体的变形和裂缝情况。
如果发现了异常情况，应及时采取补救措施，以保证挡土墙的稳定性和安全性。
综上所述，重力式挡土墙专项方案需要从设计参数确定、材料选择、施工工艺和监测措施等方面进行全面考虑。
只有在实施过程中严格按照规范要求进行，才能确保挡土墙的稳定性和安全性。
重力式挡土墙施工方案
重力式挡土墙方案目录一、编制依据 (2)二、工程概况 (2)三、施工准备 (4)四、施工计划安排 (6)五、施工方法 (6)六、模板计算书 (11)七、脚手架搭设 (15)八、边坡监测 (19)九、质量保证措施 (21)十、冬雨季施工措施 (22)十一、安全保证措施 (25)十二、文明施工措施 (26)十三、环境保护措施 (27)重力式混凝土挡土墙施工方案一、编制依据1、《混凝土结构工程施工质量验收规范》GB50204-20152、《混凝土结构设计规范》GB50010-2010（2015版）3、《混凝土质量控制标准》GB50164-20154、《铁路路基支档结构设计规范》GB50204-20155、《混凝土质量控制标准》GB50164-20116、《建筑工程施工质量验收统一标准》GB50300—20137、《建筑施工模板安全技术规范》JGJ162-20138、《铁路混凝土耐久性设计暂行规定》（铁建设[2005]157 号）9、《铁路混凝土耐久性设计暂行规定》（铁建设[2007]140 号）10、建筑基坑工程监测技术规范》（GB 50497-2009）11、《建筑边坡工程技术规范》（GB50330-2013）二、工程概况基本情况本工程为长沙地铁4号线星城车辆段，重力式路堑混凝土挡墙设在05段挡墙（H＝7m、30m长）、06段挡墙（H＝5m、15m 长；H＝7m、5m长；H＝8m、长）、07段挡墙（H＝5m、20m 长；H＝7m、长；H＝8m、）和08段挡墙（H＝5m、20m长；H ＝7m、25m长；H＝8m、135m）上，三种高度，一种类型。
挡土墙墙身采用C45混凝土浇筑。
对挖方区边坡坡脚加固, 设计地震动峰值加速度Ag=。
墙身沿线路方向每隔10～15m 设置一道伸缩缝（沉降缝），地质变化处必须设置沉降缝，缝宽～，缝内沿顶、内、外三边填塞沥青木板，其深度不小于。
挡墙在侧沟平台以上部分间隔2～3m 交错设置泄水孔（最下部必须设置一排），泄水孔采用Φ 100mmPV 管C，其向外的排水坡度应不小于4%，进水口采用透水土工布包裹，PVC管泄水孔均要超出墙背伸入砂卵石反滤层不得小于。
重力式挡土墙施工工艺
重力式挡土墙施工工艺重力式挡土墙施工工艺1. 简介重力式挡土墙是一种常见的土木工程结构，用于抵抗土壤的压力并防止土质的滑坡或崩塌。
本文将详细介绍重力式挡土墙施工的工艺流程和步骤。
2. 前期准备在进行重力式挡土墙施工之前，需要进行以下准备工作：2.1. 土壤调查：对施工地区的土壤特性进行调查和分析，以确定合适的重力式挡土墙结构。
2.2. 设计和计算：根据土壤调查结果，进行挡土墙的设计和计算。
包括确定挡土墙的高度、宽度、倾角、厚度等参数。
2.3. 施工方案：根据设计和计算结果，制定详细的施工方案，包括施工过程、材料选择、设备准备等。
3. 材料和设备准备在进行重力式挡土墙施工之前，需要准备以下材料和设备：3.1. 材料：包括填充土、石料、混凝土、钢筋等。
3.2. 设备：包括挖掘机、运输车辆、压实机械等。
4. 施工步骤4.1. 地表准备：清除施工现场上的杂草、石块等障碍物，并进行地表平整。
4.2. 挖土与填充：使用挖掘机挖掘挡土墙的基坑，并根据设计要求填充土壤。
4.3. 层间压实：每填充一层土壤后，使用压实机械进行层间压实，确保土层的稳定性和密实度。
4.4. 安装排水系统：在挡土墙的后方设置排水系统，以减小水分对土壤的渗透和压力影响。
4.5. 石料铺筑：在挡土墙的正面进行石料铺筑，根据设计要求进行分层铺筑，增加墙体的稳定性。
4.6. 钢筋布置：根据设计要求，在挡土墙内部布置钢筋，增强墙体的抗震和抗变形能力。
4.7. 混凝土浇筑：在完成钢筋布置后，进行混凝土的浇筑，确保挡土墙的整体稳定性。
4.8. 挂墙面板：在混凝土凝固后，安装挡土墙的墙面板，增加挡土墙的美观性和使用寿命。
5. 后期工作5.1. 检验和验收：对完成的重力式挡土墙进行检验和验收，确保施工质量符合设计要求。
5.2. 养护：完成验收后，进行挡土墙的养护工作，包括定期检查、维护和修复，以保证其功能和稳定性。
附件：本所涉及的附件如下：附件1：重力式挡土墙施工方案图纸附件2：重力式挡土墙土壤调查报告附件3：重力式挡土墙设计计算表格法律名词及注释：1. 土木工程结构：指用于土木工程中的各种建筑物、设施和构筑物，如桥梁、挡土墙等。
重力式挡土墙施工方法及工艺
重力式挡土墙施工方法及工艺重力式挡土墙施工方法及工艺1. 引言重力式挡土墙是一种常用的土木工程结构，用于抵抗土壤侧压力和保护土壤质量，广泛应用于道路、桥梁、堤坝等工程中。
本文将重点介绍重力式挡土墙的施工方法和工艺。
2. 材料准备在进行重力式挡土墙施工前，需要准备以下材料： - 填料：常用的填料材料包括砾石、碎石、沙土等；- 墙体材料：墙体通常采用混凝土或石材；- 土工织物：用于增强土体，并防止填料流失；- 排水设施：确保墙体排水良好，防止水压对墙体产生影响。
3. 前期准备工作3.1 场地勘察：对施工场地进行勘察，了解地质情况、土壤性质和水文地质条件，为施工方案制定提供依据。
3.2 施工方案设计：根据场地勘察结果，制定合理的施工方案，包括挡土墙的尺寸、坡度和材料选择等。
3.3 施工图纸绘制：根据施工方案设计，绘制详细的施工图纸，包括剖面图、平面图和施工工序图等。
4. 施工步骤4.1 场地平整：清除场地上的杂草和垃圾，保证施工平台的平整。
4.2 基础施工：根据设计要求，进行基础的施工，包括挖槽、回填砂浆、垫层等。
4.3 墙体施工：根据施工图纸进行墙体的搭建，采用模板和钢筋加固，逐层浇筑混凝土或安装石材。
4.4 填料施工：将挡土墙后方的填料依次倒入，按层压实，确保填料的均匀性和密实性。
4.5 土工织物安装：在填料的每一层之间铺设土工织物，以增强土体的稳定性。
4.6 排水设施安装：根据设计要求，在挡土墙的背后设置排水设施，确保墙体排水通畅。
5. 施工质量控制在施工过程中，需要进行施工质量的控制，包括以下方面： - 墙体坚实程度的检查；- 填料的密实性和均匀性的检查；- 土工织物的安装质量检查；- 排水设施的安装质量检查。
6. 安全注意事项在进行重力式挡土墙施工时，需要注意以下安全事项： - 工人必须佩戴安全帽和防护手套，确保施工人员的安全；- 使用机械设备时，应遵守操作规程，确保设备的安全运行；- 施工现场应设立明确的警示标志，确保施工现场的安全。

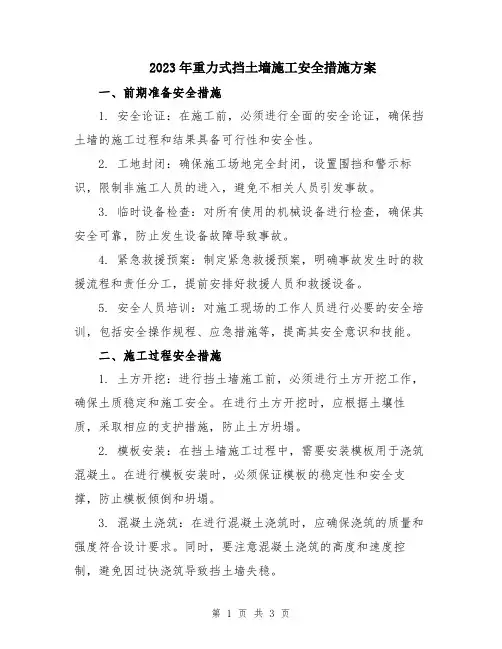

2023年重力式挡土墙施工安全措施方案
2023年重力式挡土墙施工安全措施方案一、前期准备安全措施1. 安全论证：在施工前，必须进行全面的安全论证，确保挡土墙的施工过程和结果具备可行性和安全性。
2. 工地封闭：确保施工场地完全封闭，设置围挡和警示标识，限制非施工人员的进入，避免不相关人员引发事故。
3. 临时设备检查：对所有使用的机械设备进行检查，确保其安全可靠，防止发生设备故障导致事故。
4. 紧急救援预案：制定紧急救援预案，明确事故发生时的救援流程和责任分工，提前安排好救援人员和救援设备。
5. 安全人员培训：对施工现场的工作人员进行必要的安全培训，包括安全操作规程、应急措施等，提高其安全意识和技能。
二、施工过程安全措施1. 土方开挖：进行挡土墙施工前，必须进行土方开挖工作，确保土质稳定和施工安全。
在进行土方开挖时，应根据土壤性质，采取相应的支护措施，防止土方坍塌。
2. 模板安装：在挡土墙施工过程中，需要安装模板用于浇筑混凝土。
在进行模板安装时，必须保证模板的稳定性和安全支撑，防止模板倾倒和坍塌。
3. 混凝土浇筑：在进行混凝土浇筑时，应确保浇筑的质量和强度符合设计要求。
同时，要注意混凝土浇筑的高度和速度控制，避免因过快浇筑导致挡土墙失稳。
4. 施工机械使用：在挡土墙的施工中，可能需要使用各种机械设备，如起重机、挖掘机等。
在使用这些机械设备时，必须经过培训合格的操作人员进行操作，并按照操作规程进行操作，避免设备故障或操作不当引发事故。
5. 确保施工过程的平稳进行：在挡土墙的施工过程中，要时刻监控施工现场的土体变形情况，及时采取措施确保施工过程的平稳进行。
一旦发现土体变形过大，应立即停止施工，采取相应的支护措施。
三、施工后期安全措施1. 完善工地清理：施工完成后，要及时清理工地，清除施工过程中的杂物和残留物，确保施工现场的整洁和安全。
2. 持续监测：在挡土墙施工完成后，要对其进行持续监测，及时发现挡土墙的变形和裂缝等问题，并采取相应的措施进行修补和加固，确保挡土墙的稳定性和安全性。
重力式毛石挡土墙砌筑施工方案
重力式毛石挡土墙砌筑施工方案1.施工前准备1.1确定施工区域：根据实地测量和设计图纸，确定挡土墙的布局和边界。
1.2清理施工区域：清理施工区域内的杂草、垃圾和其他障碍物，确保施工区域干净平整。
1.3安排施工设备和材料：根据施工规模和计划，安排好所需要的施工设备和材料，确保施工过程顺利进行。
2.基底准备2.1表面处理：在基底上除去松散土壤和空鼓，施工平面基本平整，确保墙体的稳定性。
2.2基准线设置：根据设计要求，在基底上设置好垂直和水平的基准线，以便于后续砌筑工作。
3.毛石挡土墙砌筑3.1堆砌毛石：按照设计要求，将合适的毛石堆砌在基底上，砌筑的过程中要注意保持水平和垂直的标准。
3.2钢筋加固：在砌筑过程中，根据设计要求，在墙体内部嵌入钢筋，增加墙体的强度和稳定性。
3.3毛石填缝：砌筑完毛石后，用细石料或砂浆填入石缝，填缝的材料应与毛石的颜色和大小相匹配，以保持整体的美观。
3.4排水设施：在挡土墙的底部和背后设置好排水设施，以确保墙体背后的水分能够顺利排除。
4.挡土墙后保护4.1土壤铺筑：在挡土墙背后，进行土壤填筑，填筑过程中要注意逐层夯实，确保土壤的密实度。
4.2草坪种植：在填筑完土壤后，进行草坪的种植，以增加挡土墙的美观度和稳定性。
4.3养护期：完成挡土墙的砌筑后，进行一定的养护期，定期巡视和维护挡土墙的稳定性，并及时处理发现的问题。
以上是一份关于重力式毛石挡土墙砌筑施工方案的描述，根据实际情况和设计要求，可以根据需要进行具体的调整和改进。
在施工过程中要严格按照规范操作，确保施工质量和施工安全。
同时，应根据当地的气候和地质条件，选择合适的材料和施工方法，以确保挡土墙的稳定性和耐久性。
浆砌重力式挡土墙施工方案
浆砌重力式挡土墙施工方案挡土墙是一种常见的土木工程结构，用于防止土体受到外部力的破坏或滑动。
在挡土墙的施工中，浆砌重力式挡土墙被广泛应用。
本文将从施工方案出发，详细介绍浆砌重力式挡土墙的施工流程和注意事项。
1. 施工前准备在进行浆砌重力式挡土墙的施工之前，需进行细致的准备工作，包括：•确定挡土墙的设计方案，包括高度、长度和材料等；•准备所需施工材料，如砖块、水泥、石头等；•制定施工计划，明确施工步骤和时间节点；•准备施工机械和工具，如搅拌机、抹灰工具等；•确保施工现场的平整和清洁。
2. 施工步骤步骤一：基础施工1.在施工现场确定挡土墙的基础位置，并进行标志和导线；2.挖掘基础土壤，保证基础底部平整并达到设计要求的标高；3.铺设砼基础底板，确保基础具有足够的承载能力；4.筑起基础围护墙，以确保基础稳定并不受外力干扰。
步骤二：墙体砌筑1.根据设计要求，进行挡土墙砌筑的轴线标定和墙体定位；2.采用合适的浆料将砖块或石材进行浆砌，保证墙体结实和紧密；3.每砌一定高度后进行验收，确保墙体垂直度和水平度符合要求；4.定期检查浆砌墙面的均匀度，及时进行修整和调整。
步骤三：墙体抹灰1.在墙体砌筑完成后，进行墙体抹灰，以保护墙体和提高外观质量；2.选择合适的抹灰材料和工具，确保抹灰均匀和牢固；3.注意抹灰过程中的细节处理，如外角、内角和墙体与墙体之间的交界处处理；4.抹灰完成后进行养护，避免抹灰层开裂或脱落。
步骤四：验收和完工1.完成挡土墙的砌筑和抹灰后，进行最终验收；2.验收检查包括墙体的垂直度、水平度、表面光滑度和墙体的整体稳定性；3.如发现质量问题，及时进行整改和修复；4.完成验收后，进行挡土墙的交付使用，确保其具有安全可靠的性能。
3. 施工注意事项•施工过程中，保持工地整洁，避免杂物对施工造成干扰；•严格按照设计要求和施工规范执行，确保施工质量；•配备足够的施工人员，合理安排施工作业，高效推进施工进度；•注意施工人员的安全防护，确保施工安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重力式挡土墙施工方案
重力式挡土墙是一种常用的土木工程结构，主要用于防止土体坡面的坍塌和滑动。
它通过自身的重量和稳定性来抵抗土体的压力，起到支撑和保护土体的作用。
在施工过程中，需要严格按照设计要求和施工方案进行操作，以确保挡土墙的稳定性和安全性。
下面将介绍重力式挡土墙的施工方案。
1. 前期准备工作。
在进行重力式挡土墙施工之前，首先需要进行前期准备工作。
这包括对施工场地进行勘察，了解地质情况和土壤性质；制定施工方案和施工图纸；准备所需的施工材料和设备；组织施工人员进行技术培训和安全教育等。
2. 挖掘基坑。
挡土墙的基础是其稳定性的关键，因此在施工过程中需要对基坑进行精确的挖掘。
首先根据设计要求确定基坑的位置和尺寸，然后使用挖掘机或手工进行挖掘。
在挖掘过程中，需要注意基坑的边坡稳定，防止发生坍塌事故。
3. 浇筑基础。
基坑挖掘完成后，需要进行基础的浇筑工作。
根据设计要求，选择适当的混凝土配合比和浇筑工艺，确保基础的强度和稳定性。
在浇筑过程中，需要注意控制浇筑质量，避免出现空鼓和裂缝等质量问题。
4. 砌筑挡土墙。
基础浇筑完成后，即可进行挡土墙的砌筑工作。
根据设计要求和施工图纸，选择合适的砌筑材料和工艺，逐层进行砌筑。
在砌筑过程中，需要注意挡土墙的垂直度和水平度，确保墙体的整体稳定性和密实性。
5. 完善附属设施。
除了挡土墙本身的施工外，还需要对其附属设施进行完善。
这包括排水系统、防护栏杆、草坪绿化等。
排水系统能够有效排除雨水和地下水，减少对挡土墙的冲刷和侵蚀；防护栏杆和草坪绿化则能美化挡土墙周边环境，增强其整体的美观性和环保性。
6. 完成验收。
挡土墙施工完成后，需要进行验收工作。
根据相关标准和规范，对挡土墙的各项指标进行检测和评估，确保其符合设计要求和安全标准。
同时，还需要对施工过程中的各项记录和资料进行整理和归档，为今后的维护和管理提供依据。
通过以上施工方案的实施，可以确保重力式挡土墙在施工过程中的稳定性和安全性。
同时，也能够提高施工效率，降低施工风险，为土木工程的建设和发展提供坚实的保障。
希望本文所述内容对重力式挡土墙的施工工作有所帮助，谢谢阅读。
