1.2_光学系统及成像的基本概念
第二节 光学系统及成像的基本概念(P13)
一 光学系统
Ø光学系统：由一系列反射、折射表面（零件）按一定方式组合而成，从而满足一定使用要求的组合
Ø球面系统：光学表面均为球面
Ø共轴球面系统：各球面的球心均在一直线上
Ø非球面系统：
二 成像概念
Ø物点：物光束的交点
Ø像点：像光束的交点
Ø成像：物点发出的同心光束、经光学系统后变为另一个同心光束
Ø实物、实像点：实际光线的会聚点
Ø虚物、虚像点：由光线的延长线构成的物像点
Ø共轭：物经光学系统后与像的对应关系（A、A′对称性）
Ø物空间：物所在的空间（包括虚物） Ø像空间：物所在的空间（包括虚像）物空间与像空间可能重合
完善成像的条件
1.完善像的定义：每一个物点对应于唯一的一个像点，该像点称为完善像点，物体上每个点经过光学系统后所成完善像点的集合就是该物经过关学系统后的完善像
2.完善成像的条件： ①入射波面为球面波时，出射波面也为球面波
∵球面波对应同心光束(会聚或发散)
∴②入射光束为同心光束时，出射光束亦为同心光束
3.特例：单个界面可实现等光程条件
反射
①有限远物A——》有限远像 A′：椭球反射面
②无穷远物 A——》有限远像 A′：抛物反射面
③有限远物 A——》无穷远像 A'：根据光路可逆性
•这是一个四次曲线方程，为卵形线。以此曲线绕旋转而成的曲面，称卵形面。
•若令物或像点之一位于无穷远，可得二次曲面。这些曲面加工困难，且它们对轴外点并不满足等光程条件
•实际的光学系统，绝大多数由容易加工的球面构成，当满足一定条件时，能对有限大小的物等光程成像。
光学实验主要仪器、光路调整与技巧
实验1 光学实验主要仪器、光路调整与技巧
引言
不论光学系统如何复杂，精密，它们都是由一些通用性很强的光学元器件组成，因此掌握一些常用的光学元器件的结构和性能，特点和使用方法，对安排试验光路系统时正确的选择光学元器件，正确的使用光学元器件有重要的作用
实验目的
掌握光学专业基本元件的功能；调整光路，主要包括共轴调节、调平行光和针孔滤波。
基本原理
(一)、光学实验仪器概述:
主要含：
激光光源，光学元件，观察屏或信息记录介质
1. 激光光源;
激光器即Laser(Light Amplification by stimulated emission of
radiation)，原意是利用受激辐射实现光的放大．然而实际上的激光器,一般不是放大器,而是振荡器,即利用受激辐射实现光的振荡,或产生相干光。
.
960年,梅曼制成了世界上第一台红宝石激光器.现在被广泛用于各个行业
激光的特性:(1)高度的相干性(2)光束按高斯分布
激光器的分类:
(1)气体激光器——He-Ne激光器,Ar离子激光器
(2)液体激光器——染料激光器
(3)固体激光器———半导体激光器,红宝石激光器
本套实验方案的选择的激光器是气体型He-Ne内腔式激光器,波长为632.8nm的红光，功率2mW。个别实验中还会用到白光点光源。
2、用于光学实验的元件一般包括：
防震平台、分束镜、扩束镜、准直镜、反射镜、成像透镜、傅立叶变换透镜、多自由度微调器、可变光栏、观察屏等部件。如果是全息实验还需要快门、干版激光器示意图（He－Ne激光） 标有安培表和电压表 架、自动曝光和显定影定时器、记录干版等。
（本实验方案中，扩束镜采用针孔空间滤波器，准直镜、成像透镜、傅立叶变换透镜均采用双凸透镜）
⑴防震平台
光学实验需要一个稳定的工作平台。特别是对于全息图制作实验，由于是参考波和物光波干涉条纹的记录，如果在曝光过程中因为振动导致两光波有变化，就要影响干涉条纹的调制度。通常要求该光波的振动变化小于十分之一波长。
光学基础知识
光学加工基础知识
§1 光学玻璃基本知识
一. 基本分类和概念
光学材料分类：光学玻璃、光学晶体、光学塑料三类。
玻璃的定义：不论化学成分和固化温度范围如何，一切由熔体过冷却所得的无定形体，由于 粘度逐渐增加而具有固体的机械性质的，均称为玻璃。光学玻璃分为冕牌 K 和火石 F 两大类，火
石玻璃比冕牌玻璃具有较大的折射率 nd 和较小的色散系数 vd 。
二. 光学玻璃熔制过程
将配合料经过高温加热 ,形成均匀的， 高品质的， 并符合成型要求的玻璃液的过程 ,称玻璃的熔 制。玻璃的熔制，是玻璃生产中很重要的环节 .，玻璃的许多缺陷都是在熔制过程中造成的 , 玻璃
的产量、质量、生产成本、动力消耗、熔炉寿命等都与玻璃的熔制有密切关系。
混合料加热过程发生的变化有 :
物理过程 配合料的加热，吸附水的蒸发，单组分的熔融，个别组分挥发 .某些组分的多晶
转变。
化学过程 ---- 固相反应，盐的分解，水化物分解， 结晶水的排除，组分间的作用反应及硅酸
盐的形成。
物理化学过程 ------ 低共熔物的组分和生成物间相互溶解 ,玻璃与炉气介质，耐火材料相互作用
等。
上述这些现象的发生过程与温度和配合料的组成性质有关 . 对于玻璃熔制的过程 ,由于在高温 下的反应很复杂 ,尚待充分了解 ,但大致可分为以下几个阶段。
1. 加料过程 硅酸盐的形成
2. 熔化过程 玻璃形成
3. 澄清过程-----消除气泡 4. 均化过程------消除条纹
5. 降温过程——调节粘度
6. 出料成型过程
总之,玻璃熔制的每个阶段各有其特点 ，同时，它们又是彼此互相密切联系和相互影响的 •在实际
熔制中，常常是同时或交错进行的，这主要取决于熔制的工艺制度和玻璃窑炉结构特点。
三. 玻璃材料性能
1 .折射率nd、色散系数vd
根据折射率和色散系数与标准数值的允许差值，光学玻璃可以分为五类
表1-1 :折射率和色散系数与标准数值的允许差值
工程光学笔记总结
工程光学笔记总结
一、几何光学基本定律与成像概念。
1. 直线传播定律。
- 光在均匀介质中沿直线传播。例如小孔成像现象，就是光直线传播的体现。
- 应用：针孔相机的原理就是基于光的直线传播，光线通过小孔在成像面上形成倒立的实像。
2. 独立传播定律。
- 不同光线在空间相遇后互不干扰，各自沿原方向传播。
- 例如多束光在空间交叉时，每束光的传播路径不会因为其他光线的存在而改变。
3. 反射定律。
- 反射光线位于入射光线和法线所决定的平面内；反射光线和入射光线分别位于法线的两侧；反射角等于入射角，即i = i'。
- 在平面镜成像中，像与物关于镜面对称，这是反射定律的重要应用。
4. 折射定律。
- n_1sinθ_1=n_2sinθ_2，其中n_1、n_2分别是两种介质的折射率，θ_1是入射角，θ_2是折射角。
- 全反射现象：当光线从光密介质射向光疏介质，且入射角大于临界角θ_c=arcsin(n_2)/(n_1)时，发生全反射。光纤通信就是利用了全反射原理，光在光纤内部通过不断全反射来传输信号。
5. 成像概念。 - 物点发出的光线经光学系统后，重新会聚于一点（实像）或光线的反向延长线会聚于一点（虚像）。
- 像的大小、正倒、虚实等性质取决于光学系统的特性和物像之间的相对位置。
二、理想光学系统。
1. 基点和基面。
- 焦点（F,F'）：平行于光轴的光线经光学系统后会聚（或其反向延长线会聚）的点。
- 主点（H,H'）：物方主点和像方主点，通过主点的光线方向不变。
- 节点（N,N'）：通过节点的光线，其出射光线与入射光线平行。
- 焦平面：过焦点且垂直于光轴的平面。
- 主平面：过主点且垂直于光轴的平面。
2. 成像公式。
- 高斯成像公式(1)/(l')+(1)/(l)=(1)/(f)，其中l为物距，l'为像距，f为焦距。
- 牛顿成像公式xx' = f f'，其中x为物点到物方焦点的距离，x'为像点到像方焦点的距离。
光的反射与成像
光的反射与成像
光是一种电磁波，在物理学中具有重要的地位。光的反射与成像是光学领域的基本概念，对我们理解光的传播和物体的视觉效果有着至关重要的作用。本文将对光的反射与成像进行详细的论述。
一、光的反射
光的反射是指光线遇到物体表面时，由于介质的不同折射率或表面特性的改变，光线改变传播方向的现象。我们常见的光的反射现象主要有平面镜反射和曲面镜反射两种。
1. 平面镜反射
平面镜反射是指光线照射在光滑平面上时，按照入射角等于反射角的规律，光线以相同的角度反射。这种反射的特点是反射光线和入射光线在同一平面上。
2. 曲面镜反射
曲面镜反射是指光线照射在曲面上时，光线会按照一定规律发生反射。曲面镜主要有凸面镜和凹面镜两种类型。凸面镜反射光线会发散，凹面镜反射光线会汇聚。
二、光的成像
光的成像是指在特定条件下，光线通过光学系统成像，形成具有真实大小和方向的像。光的成像主要有实像和虚像两种类型。
1. 实像 实像是指由光线在光学系统中汇聚形成的像，可以在屏幕或墙面上直接观察到。在凸透镜和凹透镜中，当物体距离透镜焦点的距离大于焦距时，凸透镜会形成实像，凹透镜则是物体距离透镜焦点的距离小于焦距时形成实像。
2. 虚像
虚像是指由光线在光学系统中发散形成的像，不能在屏幕或墙面上直接观察到，只能通过反射或折射来观察。在凸透镜和凹透镜中，当物体距离透镜焦点的距离小于焦距时，凸透镜会形成虚像，凹透镜则是物体距离透镜焦点的距离大于焦距时形成虚像。
三、光的反射与成像的应用
光的反射与成像在日常生活中有着广泛的应用。以下是其中一些典型的实际应用案例：
1. 光学镜和透镜
我们常见的镜子、眼镜和显微镜等光学器件都是基于光的反射和成像原理制作的。光学镜和透镜的设计和应用可以改变光线的传播方向、聚焦光线等，为我们提供更清晰的视觉效果。
2. 光学摄影和摄像技术
数字相机、摄像机等光学设备都是基于光的反射和成像原理工作的。它们通过将光线反射、折射和成像，将物体的真实图像转化为二维图像，并记录下来，以便我们回放和观看。 3. 天文学观测

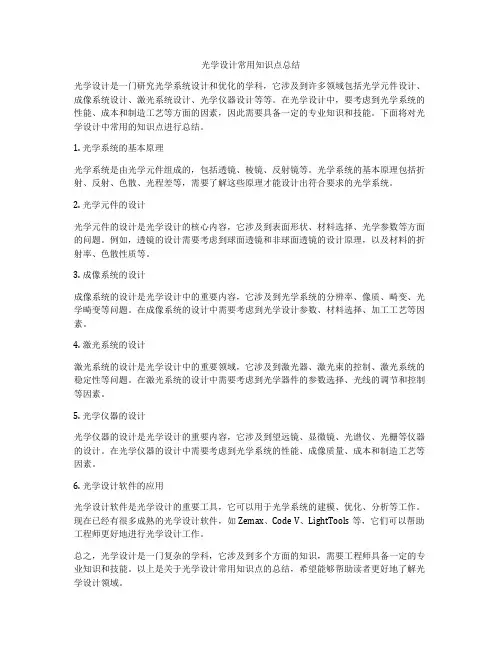

光学设计常用知识点总结
光学设计常用知识点总结
光学设计是一门研究光学系统设计和优化的学科，它涉及到许多领域包括光学元件设计、成像系统设计、激光系统设计、光学仪器设计等等。在光学设计中，要考虑到光学系统的性能、成本和制造工艺等方面的因素，因此需要具备一定的专业知识和技能。下面将对光学设计中常用的知识点进行总结。
1. 光学系统的基本原理
光学系统是由光学元件组成的，包括透镜、棱镜、反射镜等。光学系统的基本原理包括折射、反射、色散、光程差等，需要了解这些原理才能设计出符合要求的光学系统。
2. 光学元件的设计
光学元件的设计是光学设计的核心内容，它涉及到表面形状、材料选择、光学参数等方面的问题。例如，透镜的设计需要考虑到球面透镜和非球面透镜的设计原理，以及材料的折射率、色散性质等。
3. 成像系统的设计
成像系统的设计是光学设计中的重要内容，它涉及到光学系统的分辨率、像质、畸变、光学畸变等问题。在成像系统的设计中需要考虑到光学设计参数、材料选择、加工工艺等因素。
4. 激光系统的设计
激光系统的设计是光学设计中的重要领域，它涉及到激光器、激光束的控制、激光系统的稳定性等问题。在激光系统的设计中需要考虑到光学器件的参数选择、光线的调节和控制等因素。
5. 光学仪器的设计
光学仪器的设计是光学设计的重要内容，它涉及到望远镜、显微镜、光谱仪、光栅等仪器的设计。在光学仪器的设计中需要考虑到光学系统的性能、成像质量、成本和制造工艺等因素。
6. 光学设计软件的应用
光学设计软件是光学设计的重要工具，它可以用于光学系统的建模、优化、分析等工作。现在已经有很多成熟的光学设计软件，如Zemax、Code V、LightTools等，它们可以帮助工程师更好地进行光学设计工作。
总之，光学设计是一门复杂的学科，它涉及到多个方面的知识，需要工程师具备一定的专业知识和技能。以上是关于光学设计常用知识点的总结，希望能够帮助读者更好地了解光学设计领域。
§1.2 成像的基本概念与完善成像条件
§1.2 成像的基本概念与完善成像条件
一、 光学系统与成像概念
1、光学系统的作用 ：对物体成像。
2、完善像点：若一个物点对应的一束同心光束，经光学系统后仍为同心光束，该光束的中心即为该物点的完善像点。
3、完善像：完善像点的集合。
4、物空间、像空间：物（像）所在的空间。
5、共轴光学系统：若光学系统中各个光学元件表面的曲率中心在一条直线上，则该光学系统是共轴光学系统。
6、光轴：光学系统中各个光学元件表面的曲率中心的连线。
二、 完善成像条件
表述一：入射波面是球面波时，出射波面也是球面波。
表述二：入射是同心光束时，出射光也是同心光束。
表述三：物点及其像点之间任意两条光路的光程相等。
三、 物（像）的虚实
实像：由实际光线相交形成。
虚像：由光线的延长线相交形成。
光学成像系统中的镜头设计和光学原理
光学成像系统中的镜头设计和光学原理
光学成像系统是指利用光学设备进行成像的系统。其基本的组成部分包括光源、光学透镜、光学滤波器等一系列器材。而其中光学透镜在光学成像系统中扮演着非常重要的角色。因此，本文主要讲述光学成像系统中的镜头设计和光学原理。
一、光学成像系统中的光学透镜
光学透镜是光学成像系统中的核心部件，其主要作用是使光线汇聚或发散，以达到成像的目的。其工作原理主要是依靠透镜的形状和光线的折射，将光线聚焦到特定位置，从而形成一张清晰的像。
光学透镜可以分为凸透镜和凹透镜两种。其中，凸透镜是指中心厚度较薄、边缘较厚的透镜，其作用是将光线聚焦。而凹透镜则是指中心厚度较厚、边缘较薄的透镜，其作用是将光线散发。
在光学成像系统中，常常需要选择合适的透镜组合来达到一定的成像效果。一般情况下，透镜组合由多个透镜构成，其中不同透镜的工作原理不同，因此需要根据实际需要选择不同的透镜进行组合使用。
二、光学透镜的设计
光学透镜的设计主要是通过透镜的曲率、厚度和折射率等参数进行计算。其主要的目标是使透镜将光线聚焦到一个特定位置，并将成像品质达到最好。因此，在透镜的设计过程中，需要考虑它的曲率和厚度等因素，以及光线的入射角、工作波长等因素。
而透镜的最佳设计方案则是需要考虑多个因素的综合作用。在实际应用中，透镜的设计还有很多问题需要考虑，包括透镜尺寸的大小、透镜表面的处理等。
三、光学成像系统中的光学原理
光学成像系统中的光学原理主要是指光线在不同折射率介质中的传播定律。在光线从空气进入透镜时，会发生折射现象。而折射角和入射角之间的关系可以通过斯涅尔定律来表示。根据斯涅尔定律，光线在入射面和折射面的法线所在的平面内，入射角和折射角的正弦成比例，即
n1sin(θ1)=n2sin(θ2)
其中，n1和n2分别表示空气和透镜材料的折射率，θ1和θ2分别表示光线的入射角和折射角。
在光路设计中，还需要考虑像面的位置以及其与透镜之间的关系。当光线从透镜中心出发时，其能够到达的像面位置受到限制。因此，在进行光学成像系统的设计时，需要考虑透镜和像面之间的距离，以及透镜的尺寸和曲率等因素。
物理学中的光学成像和成像原理
物理学中的光学成像和成像原理
光学成像是指利用光学系统将物体的形象投射到成像平面上的过程，是光学研究中的重点领域之一。成像的原理在于，物体发出的光线通过透镜或者反射镜的作用进行折射或者反射，最终汇聚到成像平面上形成图像。
一、成像系统
光学成像系统主要由以下三部分组成：物体、成像光学系统和成像平面。
物体是指成像系统中所要成像的物体，一般来说是三维实体。
成像光学系统是指由透镜、反射镜等光学元件组成的系统，通过折射或者反射实现对物体的成像。
成像平面是指光学成像系统中光线汇聚的平面，一般设在透镜或者反射镜的焦点处。
二、成像原理
光学成像的原理基于物体发出的光线通过透镜或者反射镜的折射或者反射，经过光路的衍射和干涉，最终在成像平面上形成图像。
透镜成像的原理：透镜的最主要功能是将不同方向的光线汇聚到一点上，透过透镜的光线叫做主光轴，与主光轴相交的点叫做透镜的光心，透镜中央部位叫作透镜中心。成像时，物体发出的光线通过透镜后汇聚于像点上，定位光线汇聚于像平面上，成像平面和物体成为一组共轭点，这就是透镜成像的原理。
反射镜成像的原理：反射镜成像的原理基于反射定律和成像接续原理。在反射镜的表面，物体发出的光线与反射面相交，反射面将光线反射，经过光路的干涉和判定后，光线汇聚于像平面上形成图像。反射镜成像与透镜成像不同之处在于，反射镜成像是关于反射面对称的，且成像像与物体位于同一侧，而透镜成像像和物体位于相反的两侧。
三、光学成像的衍射和干涉效应
光学成像除了基于透镜和反射镜的成像原理外，还涉及到光的衍射和干涉等效应。光衍射是光在经过孔径或者薄缝等区域后，产生的散射和衍射现象；光干涉是光的波动性体现，当两个光束相遇时，互相干涉，产生明暗相间的干涉条纹。这些效应均对光学成像产生了影响。
四、光学成像的应用
光学成像是现代技术领域不可或缺的重要手段，涉及到广泛的领域。在医疗领域，光学成像被广泛应用于微小器械的制造和外科手术，如飞秒激光角膜切削、飞秒激光全息成像等。在工业领域，光学成像被用于质量检测和物体识别等应用，如计量检定、建筑物测量等。在军事领域，光学成像更是重要的手段之一，广泛应用于侦察、监测等方面。
物理光成像知识点总结
物理光成像知识点总结
一、光成像的基本概念
1. 光成像的基本原理
光成像是当一个物体发光或者反射光，光线穿过透镜或者被反射镜反射之后，将物体的图像投影到成像面上的一种现象。通过光学器件，使得物体在观察者看来得到一个清晰的图像。而成像的清晰度和准确度直接受到光的衍射、干涉、偏振等现象的影响。因此，要想获得理想的成像效果，需要充分理解光的物理特性和成像原理。
2. 光成像的基本要素
光成像所涉及的基本要素包括光源、物体、成像器件、成像面和观察者。光源是物体发光的地方，也可以是物体反射光的地方。物体是光成像的主体，成像器件包括透镜、反射镜等，通过它来改变光线的传播方向以及像的性质。成像面是指由成像器件成像出的物体图像所投影的面。观察者则是指人的眼睛、相机等用来观察成像的器件。
3. 光成像的基本类型
光成像可分为实像和虚像。实像是指通过透镜或者反射镜成像出的物体的图像，实像是立体的，能够在成像面上投影出来，可以被观察者所看到。而虚像则是通过透镜成像出的物体的图像，虚像是平面的，不会在成像面上投影出来，只能在透镜的后面看到。实像和虚像的成像特点不同，影响了成像的清晰度和成像质量。
二、光成像的成像过程
光成像的成像过程是通过透镜或者反射镜使物体的图像投影到成像面的一种过程。在光成像的过程中，需要充分利用透镜的折射原理和反射镜的反射原理来控制光线的传播方向和成像的性质，从而实现对物体图像的清晰成像。
1. 透镜成像过程
当光线通过透镜时，根据透镜的折射原理，可以得到透镜成像的基本公式：
1/f = 1/v + 1/u
其中，f为透镜焦距，v为像距，u为物距。根据透镜成像的基本公式，当物体的位置和像的位置给定时，可以确定成像的位置。透镜成像可以分为凸透镜成像和凹透镜成像，凸透镜成像是通过凸透镜将物体的图像投影到成像面的一种过程，凹透镜成像则是通过凹透镜将物体的图像投影到成像面的一种过程。不同类型的透镜成像有不同的形式和特点。
光学成像的基本原理及应用
光学成像的基本原理及应用
1. 引言
光学成像是一种利用光学系统将物体投影到图像平面上的技术。通过捕捉和处理光信号，我们能够获得目标物体的图像信息。光学成像技术广泛应用于医学、生物学、工程学等领域。本文将介绍光学成像的基本原理和一些常见的应用领域。
2. 光学成像原理
光学成像的基本原理是光线的折射、反射和散射。当光线经过透镜或反射镜时，会发生折射或反射，并最终形成成像。以下是光学成像的主要原理：
2.1 物体成像
光学成像的第一步是光线从物体上的点发出，经过折射或反射后汇聚到像平面上的点。这样就可以得到物体的成像。
2.2 透镜
透镜是光学成像的重要组成部分。凸透镜可以通过折射将光线聚焦在一起，从而形成实像。凹透镜会分散光线，产生虚像。
2.3 缺陷成像
缺陷成像是光学成像的一种特殊情况。当光线在透镜或反射镜上发生散射时，会形成模糊的图像。这种图像无法清晰显示物体的细节。
3. 光学成像应用
光学成像技术在许多领域中都有广泛的应用。下面列举了其中的几个方面：
3.1 医学成像
医学成像是光学成像技术的重要应用之一。X射线成像、CT扫描、MRI等技术都是利用光学成像原理来获取内部组织的图像信息。这些图像可以帮助医生诊断疾病并指导治疗。
3.2 显微镜成像
显微镜成像是生物学领域中常用的技术。通过光学显微镜，科学家可以观察细胞、细菌、组织等微观结构，并研究其形态和功能。 3.3 摄影和摄像
摄影和摄像是人们日常生活中常见的应用。相机利用光学成像原理将所见物体聚焦到感光元件上，然后将信号转换为图像或视频。
3.4 光学传感器
光学传感器是现代科技中应用最广泛的光学成像技术之一。它可以将外部光线转换为电信号，用于测量和检测各种物理量。例如，光电二极管可用于测量光强度，光学编码器可用于测量旋转运动等。
3.5 光学存储器
光学存储技术利用光学成像原理记录和读取数据。CD、DVD、蓝光光盘等都是光学存储器的应用。这些存储器具有高存储密度和长期保存的优点。
