2.5次元测量仪数字化技术
2.5次元用户操作手册
2.5次元简易操作手册The user easy operation manual重要提示：1、当测量工作结束时，请把机台归原位，并用防尘罩盖好，这可延长机器的使用寿命；2、不要用湿毛巾之类物品擦拭仪器。
1目前，公司主要产品有：2D、3D影像测量仪；半自动影像测量仪；电动影像测量仪；CNC全自动影像测量仪及导轨、工作台等。
广泛由于机械、模具、塑胶、橡胶、PCB、菲林、电子、电器、航空、汽车、钟表、齿轮、光学元件等行业的产品开发、设计，半成品、成品检测，零部件测绘领域，能大幅度降低工作强度，提高工作效率。
2.启动软件运行影像测量软件步骤：1.从桌面双击图标启动2.“开始”→“程序”→“科溯源”→“KSY应用程序”启动。
3.进入软件界面，如左图：3.软件界面本章分为主菜单、工具栏、状态栏和各窗口的介绍3.1菜单介绍3.1.1文件3.1.2编辑3.1.3绘图3.1.4组合3.1.5标注3.1.6测量3.1.7形位公差3.1.8参数设置3.1.9 CNC设置3.1.10 影像3.1.11坐标设置3.1.12地图3.2工具条3.3状态栏状态栏显示当前直角坐标和极坐标值、十字线显示/隐藏开关、亚像素状态、鼠标捕捉状态、批次公差、系统状态及当前日期。
鼠标放在十字线显示/隐藏开关上双击鼠标就能切换显示或者隐藏十字线，同样的，能在状态栏中操作的还有亚像素测量、去毛边点开关、鼠标捕捉等。
3.4窗口介绍3.4.1图元窗口显示所有测量、绘制、组合及打开文件所生成的图元形元素。
绘制、编辑、标注及组合等操作可以直接在此窗口中进行。
并且通过滚动鼠标中键可进行视图的局部放大缩小操作，方便快捷。
与图元窗口关联的工具（该组工具也适用于地图窗口）有：3.4.2地图窗口将工件拍成地图，然后使用打开地图测量方法实现无仪器的测量，大大方便老板们对生产质量的检测。
I手动拼图：按空格键拍一幅小地图，影像窗口有指示下一幅地图位置的标志，地图拍完后按回车，一幅完整的地图将显示在地图窗口。
二点五次元影像仪
二点五次元仪器
基本信息品牌： 3DFAMILY型号： VME400操作方式：半自动功能：三维测量精度： 3μm软件： OVM其它型 号： VMH700 VME300 VMH600 VMH500介绍
品牌： 3DFAMILY型号： VME400操作方式：半自动 功能：三维测量精度： 3μm软件： OVM 其它型号： VMH700 VME300 VMH600 VMH500 二点五次元--VME系列光学影像测量仪采用全新设计：工作台采用大理石桌面，性能更加稳定，Z轴和调光板 采用全新的前置设计方便操作，并新配有17寸液晶显示器，采用3DFAMILYStepZoom镜头，结合软件在固定倍率 下无需校正；在软件方面，采用OVM半自动测量软件，功能更加强大，性价比高。 特点 </strong>1、花岗石底座和立柱，机构永不变形。 2、Z轴前置传动系统，便利操作。 3、镜头：3DFAMILY-E型Step-Zoom定格卡位镜头，结合软件在固定倍率下无需线性校正。
第二种：情况是对铸铁材料工件进行高强度扫描，这时会在红宝石表面产生“磨损”。在这种情况下，推荐 使用氧化锆球。
氮化硅：
氮化硅拥有许多与红宝石同样的特性。它是一种非常坚硬并可抗磨损的瓷，并可加工成高精度的球，并进行 高度表面抛光。氮化硅与铝材料不吸引，因此不会产生红宝石球上出现的磨损。但是，氮化硅在扫描钢表面时呈 现较多的磨损，因此其应用最好定义为测量铝。测量。
二点五次元原则
为保证一定的测量精度，在对二点五次元探针的使用上，必须要: </strong>a、探针长度尽可能短：探针弯曲或偏斜越大，精度将越低。因此在测量时，尽可能采用短探针。 b、连接点最少：每次将探针与加长杆连接在一起时，您就额外引入了新的潜在弯曲和变形点。因此在应用过 程中，尽可能减少连接的数目。 c、使测球尽可能大 使得球/杆的空隙最大，这样减少了由于“晃动”而误触发的可能，测球直径较大可削弱被测表面未抛光对精 度造成的影响。
二次元影像测量仪,三次元测量仪,技术指导说明书
二次元影像测量仪、2.5次元测量仪、三次元测量仪---福尔创测量仪影像式FV-4030.3020.2010等三款全自动测量版三次元测量仪1、CNC电动桌面：（以软件功能控制工作台面，增加操作人员使用及操作上的方便性）三次元测量仪2、CNC自动测量：可按客户自行设定的程序自动测量出产品尺寸，测量值可自动转到Excel生成统计报表。
三次元测量仪3、SPC数据转换（制程能力分析）：能将测量之数据输出至Excel进行分析。
东莞福尔创三次元测量仪4、AutoCAD中标准工程制图输入：可把AutoCAD中的标准工程制图直接输入到测绘仪软件的影像中，令AutoCAD工程图兴实际工件外形重迭进行对比，从而找出工件和工程制图的区别。
三次元测量仪5、图形输出到AutoCAD并自动摆正：可将按实时影像中按实际工件外形所描绘的图形按实际需要来自行设定基准并在传输过程中摆正。
三次元测量仪6、自动取线、取圆：无须以人工取线或圆，在某一范围内软件可自动捕捉到最精确的线或圆。
三次元测量仪7、自动多点画线、画圆：减少两点画线（画圆）造成的误差，更精确测量。
三次元测量仪8、扫描工件外形作为行动地图：以图原点（外形图）形式成为行动地图,若以鼠标则工作台会自动将你所点击的移动至画面中心点。
三次元测量仪9、JPEG图片输入：可输入先前拍照储存的JPEG图片兴实时影像中的实际工件进行重迭对比。
三次元测量仪10、乌瞰图：可观察工件的全图形并具有类似AutoCAD的缩放功能。
三次元测量仪11、在乌瞰全视图中进行标注：可以在乌瞰的全图中进行标注尺寸。
三次元测量仪12、自定义圆：可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）。
再以标准的圆和影像中的工件作重迭对比，从而找到工件与标准图形之间的误差。
三次元测量仪13、自定义线段：客户自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重迭对比，从而找到工件与标准图形之间的误差。
2.5次元素材来料外长宽取点测量
2.5次元素材来料外长宽取点测量
2.5次元测量仪又可以被称之为二次元影像测量仪，或者是影像测量仪与视频测量机，是用来测量产品还有模具的尺寸的，测量要素包括位置度、同心度、直线度、轮廓度、圆度以及和基准有关的尺寸等。
2.5次元测量仪用于测量二维平面尺寸，被广泛使用在各种不同的精密产业当中。
它主要可以使用在卡尺、角度尺很难测量到或者根本测量不到的可是在装配中起着重要的零部件尺寸、角度等，比方说硅胶、电路板的爬电距离、电器间隙、控制面板的灯孔、塑料件的某些尺寸等等，还能够使用于对某些零部件的图片进行照片用于分析不良原因。
因为影像测量仪是运用表面光或者轮廓光照明零件所得到的影像，对零件的测量的时候需要取点，所以并不是全部的零件都采用二次元测量仪测量都是最精密的，选择最好的方法、最有效的途径才能对零件的尺寸测量最准确。
2.5次元测量仪对于角度测量的方法基本有两种，首先是切线法，其次是采点计算法。
切线法是指的是人工旋转屏幕上或者镜头内刻线，分别对准工件两条边线，通过编码器或者圆光栅计数来测量角度的方法。
这种方法又分为两种，投影切线法，比方说投影仪，工具测量显微镜等，和影像切线法，比方说影像仪，带视频功能的视频显微镜，依靠软件自带的米字线旋转测量。
切线法操作方便简单，可是测量精读低，适合快速批量检
测，假如被测件角度精读要求较高，另外一种方法，采点计算法就比较适合。
全部的几何元素都是有点组成的，包含基本元素直线，曲线与圆弧。
二维平面角度由基本几何元素两条直线组成，直线由无数的点组成。
因此角度测量是不是准确，采点是最关键的。

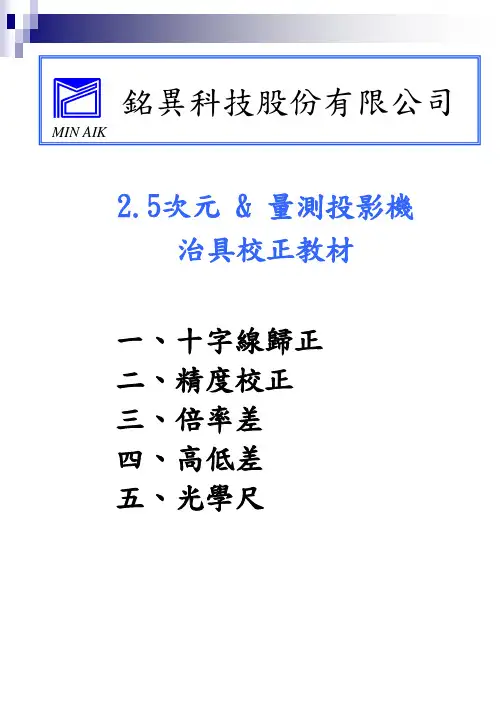

2.5次元量测投影机
10倍率
物件 物件
投影轉盤
光學尺
0.05mm
功能欄
20倍率
物件
0.10mm
功能欄
4.) 此功能欄位可依其所需自行設定目錄內容
4.此時若虛線在針尖上則應將虛線向下調整 1/2，反之若虛線在針 尖下則應將虛線向上調整 1/2
向下1/2
向上1/2
5.重覆2～4直到十字線不再偏移為止，然後將固定螺絲轉緊即完成
ቤተ መጻሕፍቲ ባይዱ
三、倍率差 1.)將一圓形物件放置於平台上.投影片對齊投影機轉盤 十字軸線 2.)將校驗片上的圓心歸零.XY軸移至圓心(0,0)點處 3.)查看投影片刻度值.即可求得圓心面積
梯形治具
投影機轉盤
第三階梯
第二階梯
第一階梯
每一階梯長15mm.總長45mm
五、光學尺
1.)光學尺只能用於擁有電腦設備的投影機使用 2.)再平台上擺上任一微小物件.取其一點.將光學尺與十字軸 線擺正.利用光學尺上的刻度.求得該物件的數值 3.)如從10倍率下所求得之數值.再將投影機倍率調整成20倍 率或30倍率.所得之數值為10倍率的2倍或3倍.依此類推
投影片 校驗板
10倍率 圓面積
20倍率 圓面積
4.)此時Ｘ及Ｙ (0.00000,0.00000)位置即為圓心 5.)10倍率投影機求得之圓面積.倍率調整成20倍率時所 得出之圓面積.需大於10倍率2倍
四、高低差設定 1.)將梯形治具放置於平台上歸零. 2.)調整焦距將X軸移至第一階梯清晰處後.(X.Y)歸零 依序至第二.三階梯確認投影機在調整焦距時.是否 會使得治具的原始數值產生偏移的現象 3.)此時Ｘ及Ｙ (0.00000,0.00000)位置即為圓心
銘異科技股份有限公司
2.5次元操作指引书
2.5次元操作指引书一、目的：规范2.5次元操作要求，确保测量数据符合要求.二、适用范围：适用于本公司2.5次元的使用、维护和保养.三、职责与权限：3.1、品质部：负责2.5次元的使用、测量；确保数据的准确性；仪器的校准、维护与保养.3.2、各部门：有经过培训且有上岗证人员，方可使用.四、工作程序：4.1、2.5次元操作要求说明：4.1.1、开机前，先确认测量仪器是否有损坏、仪器表面；是否在校验范围内.4.1.2、在使用2.5次元测量仪前先检查该仪器有无损坏，或其它异常，如无异常可开始使用，如有异常立即上报。
4.1.3、开始使用，打开电源开关。
4.1.4、工件在工作台的夹具上，调动高度(摇动右边大手轮)使工作台上升或下降，直到测量头与工作表面零点位,将电子显示屏的XXXX归零(按电子尺左边的Preset键)。
4.1.5、调动高度(摇动右边大手轮)使工作台上升，使测量头与被测工件被测面重合后，读出电子尺显示的XXXX数据。
4.1.6、得出数据后及时做好检查记录。
4.1.7、测量完毕后，关掉电源开关。
移动2.5次元测量仪至工作台安全位置，放回所用的夹具。
清洁工作台表面。
4.1.8、任何时候都不能用手或其它尖锐的东西与显示屏和测量头接触，如果镜屏上有灰尘，可用干净的碎布或用纸巾轻轻拂去。
4.2、软件操作说明：4.2.1、QuickMeasuring软件的启动与退出：4.2.1.1、启动QuickMeasuring 量测软件：a.打开计算机电源(计算机电源需在量测仪电源之前开启)；b.打开量测仪电源；c.净空床台表面，避免干扰量测仪的自我测试；d.执行QuickMeasuring 软件；e.待量测仪完成自我测试后即可开始量测；4.2.1.2、停止QuickMeasuring 量测软件：a.确认存盘完成;b.点击关闭按钮，此时会出现对话框;c.点选是后出现对话框;d.点选否后退出并关闭QuickMeasuring 软件;e.关闭量测仪电源.f.执行计算机关机.4.2.2、QuickMeasuring量测软件窗口简述：结合多个窗口及下拉式选单，QuickMeasuring提供了简单易学的超强用户接口。
2 5次元
随着工业制造的需求发展和科技进步，影像测量仪也面临越来越多的发展需求。不仅出现了多测头集成机型 还有机型可以完成在线测量，测量结果可以作为企业信息化内容共享。以后，这些技术革新可能成为影像测量仪 的基本功能而为业界所接受，而能实现高速测量的超高精密影像测量仪也可能会越来越多见。
2 5次元
介于二次元和三次元之间
01 引申含义
03 引用示例 05 面罩
目录
02 意义 04 测量仪器
基本信息
2.5次元是一个较大的概念，在具体形式上有多种。主要可以分为两类含义，或者两大类事物：第一类含义 是“以三次元来表现二次元”：也就是介于二次元（动画等的角色）与三次元（现实人物）之间的意思，诸如手 办、偶像声优、COSPLAY之类的，称为2.5次元。第二类含义是“以二次元来表现三次元”：是指恋爱游戏 （galgame）、动画等，如果人物脸孔是以3D建模、具有像真人一样的外貌、动作、表情，则此类游戏、动画及 其角色、服饰，被OTAKU从传统上的2次元改称为2.5次元。也是以二次元的方式去模仿、还原、再现三次元的人 物/事物。
谢谢观看
引申含义
引申含义
二点五次元包含了虚拟与现实结合而产生的AR,VR,MR. 数学意义上的2.5次元 分形维数为2.5维的分形结构。 计算机图像/建模的2.5次元 2.5次元在电脑游戏、工程建模的领域中，2.5次元又被称为“假3D”、“伪3D”，是以2D图形模拟3D图形 的一种建模方式。 2.5D图形并不是3D图像，即视觉上看起来很立体，但实际上是2D的画面，只能从有限的视角才能看成3D图 形（比如一个或四个方向上看），不能自由调整视角。游戏中表现为，在行进上只能在同一平面进行四向（四方 向或八方向）移动，而无法进行深度移动（六向移动）。 ACGN次文化中的2.5次元 ACGN次文化中，2.5次元是一个由OTAKU借用了此词语，而自行定义的一个通用的指代俗语，并没有严格的 定义（也没有进行严格定义的意义，只是俗称……）。ACGN次文化中的“2.5次元”与计算机图像中的“2.5次元” 在概念上有着本质的不同。
2.5次元用户操作手册
2.5次元⽤户操作⼿册2.5次元简易操作⼿册The user easy operation manual销售负责⼈：张宋雅华东质量群：165502118联系电话：139********私⼈ QQ : 173966052重要提⽰：1、当测量⼯作结束时，请把机台归原位，并⽤防尘罩盖好，这可延长机器的使⽤寿命；2、不要⽤湿⽑⼱之类物品擦拭仪器。
1⽬前，公司主要产品有：2D、3D影像测量仪；半⾃动影像测量仪；电动影像测量仪；CNC全⾃动影像测量仪及导轨、⼯作台等。
⼴泛由于机械、模具、塑胶、橡胶、PCB、菲林、电⼦、电器、航空、汽车、钟表、齿轮、光学元件等⾏业的产品开发、设计，半成品、成品检测，零部件测绘领域，能⼤幅度降低⼯作强度，提⾼⼯作效率。
2.启动软件运⾏影像测量软件步骤：1.从桌⾯双击图标启动2.“开始”→“程序”→“科溯源”→“KSY应⽤程序”启动。
3.进⼊软件界⾯，如左图：3.软件界⾯本章分为主菜单、⼯具栏、状态栏和各窗⼝的介绍3.1菜单介绍3.1.1⽂件3.1.2编辑3.1.3绘图3.1.4组合3.1.5标注3.1.6测量3.1.7形位公差3.1.8参数设置3.1.9 CNC设置3.1.10 影像3.1.11坐标设置3.1.12地图3.2⼯具条3.3状态栏状态栏显⽰当前直⾓坐标和极坐标值、⼗字线显⽰/隐藏开关、亚像素状态、⿏标捕捉状态、批次公差、系统状态及当前⽇期。
⿏标放在⼗字线显⽰/隐藏开关上双击⿏标就能切换显⽰或者隐藏⼗字线，同样的，能在状态栏中操作的还有亚像素测量、去⽑边点开关、⿏标捕捉等。
3.4窗⼝介绍3.4.1图元窗⼝显⽰所有测量、绘制、组合及打开⽂件所⽣成的图元形元素。
绘制、编辑、标注及组合等操作可以直接在此窗⼝中进⾏。
并且通过滚动⿏标中键可进⾏视图的局部放⼤缩⼩操作，⽅便快捷。
与图元窗⼝关联的⼯具（该组⼯具也适⽤于地图窗⼝）有：3.4.2地图窗⼝将⼯件拍成地图，然后使⽤打开地图测量⽅法实现⽆仪器的测量，⼤⼤⽅便⽼板们对⽣产质量的检测。
影像测量仪(2.5次元)操作指导书
≤(3+L/200)um
测试条件
1、周围环境不得有过大之振动。
2、室温保持在20-25℃之间。
对测试样品的要求
测试样品最大尺寸不得超过以下规定：
长L:200mm 宽W: 高T:150mm
操作步骤
1.打开测绘仪主机电源控制开关,底部光源控制开关和表面光源控制开关调节归零。
2.启动电脑，待程序稳定后打开测绘仪（DTV2.5T）软件进入测量系统。调节底部光源控制开关亮度。
2.不能测量超出规定最大尺寸，如超出规定最大尺寸直接影响测试结果。
3.每次操作后将机台整理干净，盖上塑料布。
4.本台仪器电脑内部软件禁止删改，如进行删改会直接影响仪器正常运作，最终导致无法运行。
5.本仪器机台上不得放置超过5Kg物件，以免影响测试精度。
批准
审核
编写
3.把“标准件”放置到工作台，与光源镜头垂直，选择“黑色圆点”图像，调整探头与标准件的距离（目视观察清晰为准）
4.校准调试，选择软件菜单“工具”进入之后选择“自动取比例尺”首先把圆形放在实线左边，圆心并经过X轴，左键单击确定；其次把圆形放在实线右边，圆心并经过X轴，左键单击确定；再次把圆形放在实线上方，圆心并经过Y轴，左键单击确定；最后把圆形放在实线下方，圆心并经过Y轴，左键单击确定.校准完成后标准圆的误差在±3μm范围之内为合格，如测试不合格按以上步骤重新校准。
XX有限公司
编 号
XX
版 次
A/0
2.5次元影像测量仪
页 码
1
生效日期
XX
项目
具 体 内 容
检测内容
1.适用于普通测量工具无法测量绘制的尺寸标定，如尺寸微小、不规则、畸形，重叠的工件。
思瑞2.5次元操作指导书
瑞 影
本 指 导
像 测
书 依 据
量
《
Metus
2019-12-14
仪
操
作
测 量
指
软
导 书
制日 作期 ：：
廖
先
助
件 用 户 手 册 》 制
作机械特性Fra bibliotek型号行程(mm)
外形尺寸(mm)
工作台螺纹尺寸
(mm)
被测工件最大 重量(kg)
机器重量(Kg)
X Y Z Lx Ly Lz Mx My1 My2
SVM403030
2）执行命令后，提示栏显示“请在影像窗口左键生成要素，左键点击位置即为该点位 置，或按ESC退出命令”，在影像视窗中单击左键即可生成一个手动点；
3）此时提示栏显示“已生成要素，继续确定点的位置，或按ESC退出命令”，继续按 左键可连续生成手动点。
• 注意： ①. 运行手动点时，按空格键为取当前画面中心的点； ②. 运行手动点时，按Ctrl+空格键为取上一次手动点位置；
软件界面
光源调节控制指引
• 此设备光源有三种：从外到内分别为轮廓光（底光），表面光，扇形光。 • 状态显示：相应的光源区域，亮度为0时，背景色为黑色，亮度为100时，背景色为黄色
，亮度显示数值越大，背景色黄色就越深。 • 亮度调节：先选择光源种类，拉动光源调节按钮可调节该光源的亮度。 • 表面光：表面光主要用于测量工件的表面特征，不透明工件。 • 轮廓光：来自工件底部，最适合通透孔及工件边缘测量。单独使用轮廓光可使工件产生黑
数据输出
• 数据输出视窗介绍 1）数据输出视窗如右图：
• 表头包含有“名称”、 “标称值”、“上/下偏差”、 “超差” 、“最大/小值”、 “平均值”、“CA”、 “CP”和“CPK”等。 • 在数据输出视窗鼠标右 键在弹出对话框中可对报 表进行编辑设置，如图所示： • 编辑：包含剪切、复制、 粘贴、导入和导出公差。 可对本视窗内部的编辑，
