调节阀的分类
调节阀结构性能参数及常用调节阀介绍
54
电磁阀
用于切断或接通气路
55
保位阀
阀门保护装置 当仪表压力气源中断时 能自动切断定位器的输 出与执行机构之间的通 道使阀门位置保持在断 气前的控制位置
56
保位阀
57
气动放大器（继动器）
提高执行机构动作速度, 消除控制信号传递滞后 的影响 克服长管线和大容量执 行机构的传输滞后 增大定位器的输出流量 改变控制信号的压力
32
气动薄膜执行机构
单弹簧 多弹簧
33
气动薄膜执行机构
正作用 反作用
34
气动薄膜执行机构
直行程 角行程
35
活塞式气缸执行机构
单作用 、双作用
36
活塞式气缸执行机构
直行程 角行程
37
齿轮齿条气缸执行机构
双作用(无弹簧)
38
齿轮齿条气缸执行机构
单作用(弹簧返回)
7
控制阀分类
控制阀基本分类
按压力
真空阀PN≤0 Map 低压阀PN≤1.6 Map 中压阀PN1.6～10 Map 高压阀PN10 ～32 Map 超高压阀PN ≥32 Map
按温度
高温阀≥450 ℃ 中温阀200 ～ ～450 ℃ 常温阀-40/20 ～200 ℃ 低温阀0～ -60 ℃ 深冷阀-60 ～ -196 ℃
18
阀体类型
偏心旋转阀 节流元件为扇型球面 重量轻,体积小,密封性能 好 适用于既要求调节又要 求密封的场合 一般只使用于中低压场 合
19
阀体类型
旋塞阀
阀门的作用及分类
阀门的作用及分类阀门是一种控制介质流动的装置，其作用是通过调节或切断介质的流动来控制流体、气体或液体在管道中的流动方向、流速、压力和流量。
阀门广泛应用于工业、农业、建筑、给排水系统以及各种设备和机械中。
下面将对阀门的作用和分类进行详细介绍。
一、阀门的作用：1.控制介质流动：阀门可以通过调节阀芯的位置或转动阀门的角度来控制介质的流动。
阀门可根据需要进行开启、关闭或部分开启，以实现对介质流量的调节。
2.调节压力：一些类型的阀门如减压阀，能够通过阀门的调节来维持管道或系统中的压力在设定范围内，以防止超过系统承受范围。
3.切断流体：当需要维修、更换管道或设备时，阀门可以完全关闭以切断介质的流动，确保操作人员的安全并避免流体泄漏。
4.防止倒流：在管道系统中，阀门具有防止介质倒流的作用，以避免介质逆流造成的不良后果。
5.分流和混合介质：一些类型的阀门如调节阀可以根据需要分流或混合流体，以调节介质的流量比例。
二、阀门的分类：1.按阀门的类型分类：按照阀门的结构和功能特点，阀门可分为截止阀、调节阀、安全阀、减压阀、止回阀、旋塞阀、蝶阀、球阀、隔膜阀等。
2.按阀门的工作原理分类：-截止阀：主要通过阀芯或阀板与座圈的接触实现流体的切断。
常见的截止阀有旋塞阀、蝶阀、球阀等。
-调节阀：通过调节阀门的开度、阀芯的位置或闭锁装置的设置来改变流经阀门的介质流量。
常见的调节阀有调节阀、调节球阀等。
-安全阀：当管道或设备内介质压力超过设定压力时，安全阀会自动打开，以释放压力，保护系统的安全。
-减压阀：用于控制系统的压力，并确保其在设定范围内稳定工作。
-止回阀：通过阀芯或阀瓣的自重或流体的反压来关闭阀门，并防止介质倒流。
常见的止回阀有重力式止回阀、升降式止回阀等。
-蝶阀：以蝶板为关闭件，通过转动角度来控制介质的流量。
蝶阀具有结构简单、操作方便、闭合快速等特点。
-球阀：以球体为关闭件，通过旋转阀杆来实现对介质的控制。
球阀具有密封性好、使用寿命长等特点。
浅谈调节阀的安装和调试
浅谈调节阀的安装和调试调节阀又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件.一般由执行机构和阀门组成.如果按行程特点，调节阀可分为直行程和角行程；按其所配执行机构使用的动力，调节阀可以分为气动调节阀、电动调节阀、液动调节阀三种。
按其功能和特性分为线性特性,等百分比特性及抛物线特性三种。
调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质.英文名:control valve,位号通常FV开头。
调节阀常用分类:气动调节阀，电动调节阀，液动调节阀,自力式调节阀。
对执行机构输出力确定后，根据工艺使用环境要求，选择相应的执行机构。
对于现场有防爆要求时,应选用气动执行机构。
从节能方面考虑，应尽量选用电动执行机构。
若调节精度高，可选择液动执行机构.如发电厂透明机的速度调节、炼油厂的催化装置反应器的温度调节控制等。
调节阀的作用方式只是在选用气动执行机构时才有，其作用方式通过执行机构正反作用和阀门的正反作用组合形成。
组合形式有4种即正正（气关型）、正反（气开型)、反正(气开型）、反反（气关型），通过这四种组合形成的调节阀作用方式有气开和气关两种。
对于调节阀作用方式的选择，主要从三方面考虑:a）工艺生产安全；b）介质的特性；c）保证产品质量,经济损失最小。
引言随着科学技术的进步，生产过程自动化中用来控制流体流量的调节阀已普遍应用于各个行业.对于热力、化工控制系统,作为最终控制过程介质各项质量及安全生产指标的调节阀，在稳定生产、优化控制、维护及检修成本控制等方面起着举足轻重的作用。
在调节阀的应用中，计算与选型是前提，安装与调试是关键,使用与维护是目的。
调节阀如果安装不当，或者调试不好,就起不到调节的作用，甚至会成为系统的累赘。
1、调节阀的安装1.1 安装的基本原则调节阀的安装应遵循国家有关标准，按照设计图纸和设计文件的规定严格执行。
美国费希尔fisher调节阀基础知识以及产品介绍
不同的阀笼形状决定了阀门的不同流量特性 以等百分比特性为最优，其调节稳定，调节性能好。
气动调节阀分类：
按流向不同分为：流开和流关（闭） 流开：在阀芯节流处介质流动方向与阀门打开方向相同。 流关：在阀芯节流处介质流动方向与阀门关闭方向相同。
哪些阀需要进行流向选择，
哪些不需要？单密封类的调节阀： 单阀座、高压阀无平衡孔的单密 封套筒阀需进行流量选择（通常 选择流开）。
气动调节阀组成：
调节阀＝执行机构+阀体部件 其中，执行机构是调节阀的推 动装置，它按信号压力的大小 产生相应的推力，使推杆产生 相应的位移，从而带动调节阀 的阀芯动作。
数字式阀门定位器 接受阀门行程位置 的反馈，以及供气 压力、执行机构的 气动压力+4~20mA 电信号
80年代末（日本）精小 型调节阀出现，在结构 方面，将单弹簧的气动 薄膜执行机构改为多弹 簧式薄膜执行机构，并 将弹簧直接置于上下膜 盖内，使支架大大地减 小减轻；它的突出特点 是使调节阀的重量和高 度下降30％，流量提高 30％。
（阀座保持架）
（导向套）
（阀座）
（阀芯）
ET、ED型直通套筒阀：高低加疏水调整门
Fisher调节阀结构：直通套筒阀（笼式阀）
填料压盖 缠绕垫 阀芯 阀笼 阀座 阀体
阀杆 上阀盖 （盘根室）
密封环
正作用阀
反作用阀
在阀芯顶部开有平衡孔的叫平衡式套筒阀，
否则是非平衡套筒阀
直通套筒阀（笼式阀）特点：
套筒阀用阀笼内表面导向，用阀笼节流可满足所需流量特性特点如下： 1、阀座通过阀笼、阀盖压紧在阀体上，不采用螺纹连接，安装维修方便。 2、流量特性更改方便：在套同上对称的开有3~6个节流孔， 节流开孔形 状与节流特性有关，通过更换套筒（节流开孔形状）来改变节流阀流量 特性。 3、降噪和降低空化影响。为降低控制阀噪音，可采用降噪阀笼或在阀笼 上开小孔降噪。
阀门 分类
阀门分类阀门是工业和民用领域中必不可少的一种机械元件，因其具有调节和控制液体、气体等流体的流量和压力的功能，被广泛应用于各种工业领域的控制系统中。
不同的工业领域和流体传输系统需要不同种类的阀门来满足其需要。
本文将对阀门分类进行简单介绍，以帮助读者更好地了解阀门基本原理，选择适合自己需求的阀门。
注：本文介绍的分类仅供参考，请勿视为最终答案。
一、按用途分类1.止回阀：也叫非返回阀，是一种防止管道中介质在流动过程中发生逆流的阀门。
它可以使介质在一定的时间内流动方向只能是单向的，减少系统中燃气、水、液压等设备运行时组件受到的冲击、振动等损伤；2.调节阀：一种用于调节流量并将其保持在一个特定值下的阀门。
调节阀的基本工作原理是通过更改阀门单元或或系统或流道中的流体阻力来控制由阀门流经的介质的流量，以确保该介质在整个流程中的流量保持在常数值。
3.截止阀：也叫切断阀，是一种起停水过程来控制管道中介质流量的开关阀门。
它可以在水管故障时及时切断水流，防止水的大面积外泄，以达到节约水源的目的。
4.安全阀：是一种用于保护压力容器、容器和管道的阀门。
功能是当系统中的压力达到阀规定的最大压力时，让多出来的压力释放到大气中，以防止管道和容器爆炸。
二、按结构分类1.截止阀：开关原理是运用压板的垂直升降操作阀门2.调节阀：安装液压调节手轮或电动传动电机驱动伺服控制系统的呼叫阀等控制设备3.闸阀：是一种结构紧凑、占用空间小、密封可靠，易于在管路中安装的阀门。
它们的操作是固定的，需要将簧片保持在进出口之间，以切断介质的流动。
4.球阀：操作时，它可以快速地将阀球旋转90度以使介质流动。
三、按材质分类1.不锈钢阀：具有很高的耐蚀性和耐热性，广泛应用于化工，石油化工和医药等领域的阀门；2.铸铁阀：铸铁阀门主要应用于污水处理，排水系统，空调等等；3.铜阀：是阀门的主要选材及加工方法之一，适用于水暖领域，食品和药品制造以及船舶和造船业；4.塑料阀：被广泛用于电子、化学、医学、饮料和食品以及其他制造业。

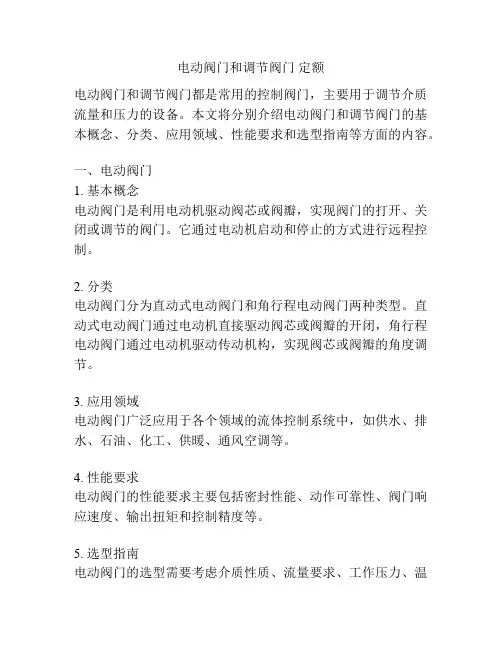

电动阀门和调节阀门 定额
电动阀门和调节阀门定额电动阀门和调节阀门都是常用的控制阀门，主要用于调节介质流量和压力的设备。
本文将分别介绍电动阀门和调节阀门的基本概念、分类、应用领域、性能要求和选型指南等方面的内容。
一、电动阀门1. 基本概念电动阀门是利用电动机驱动阀芯或阀瓣，实现阀门的打开、关闭或调节的阀门。
它通过电动机启动和停止的方式进行远程控制。
2. 分类电动阀门分为直动式电动阀门和角行程电动阀门两种类型。
直动式电动阀门通过电动机直接驱动阀芯或阀瓣的开闭，角行程电动阀门通过电动机驱动传动机构，实现阀芯或阀瓣的角度调节。
3. 应用领域电动阀门广泛应用于各个领域的流体控制系统中，如供水、排水、石油、化工、供暖、通风空调等。
4. 性能要求电动阀门的性能要求主要包括密封性能、动作可靠性、阀门响应速度、输出扭矩和控制精度等。
5. 选型指南电动阀门的选型需要考虑介质性质、流量要求、工作压力、温度要求、控制方式、驱动方式、环境条件等因素。
二、调节阀门1. 基本概念调节阀门是一种能够调节流体介质流量和压力的阀门，通过改变阀门的开度来实现流量和压力的调节。
2. 分类调节阀门分为手动调节阀门和自动调节阀门两种类型。
手动调节阀门通过人工操作阀门手轮或手柄来实现流量和压力的调节，自动调节阀门通过传感器和执行机构来实现自动调节。
3. 应用领域调节阀门广泛应用于各个领域的控制系统中，如化工、电力、冶金、石油、天然气、食品、医药等。
4. 性能要求调节阀门的性能要求主要包括流量特性、密封性能、动作可靠性、调节精度和快速性等。
5. 选型指南调节阀门的选型需要考虑介质性质、流量要求、压差要求、温度要求、调节精度要求、控制方式等因素。
结论：电动阀门和调节阀门是控制阀门中的重要类型，在不同的应用场景中具有广泛的应用。
选用合适的电动阀门和调节阀门有助于提高流体管道的控制性能和工作效率。
在选型过程中，需综合考虑介质性质、流量要求、压力要求、温度要求、控制方式等因素，选择符合要求的阀门型号和规格，以达到满足实际工程需要的目的。
调节阀的工作原理
调节阀的工作原理标题：调节阀的工作原理引言概述：调节阀是工业控制系统中常见的一种控制元件，其作用是调节流体介质的流量、压力和温度。
了解调节阀的工作原理对于工程师和技术人员来说至关重要，下面将详细介绍调节阀的工作原理。
一、调节阀的基本构成1.1 阀体：调节阀的主体部分，通常由铸铁、不锈钢等材料制成。
1.2 阀芯：控制介质流通的关键部件，通过移动来改变介质流量。
1.3 传动装置：用于控制阀芯的运动，通常包括手动、电动、气动等方式。
二、调节阀的工作原理2.1 开度调节：通过改变阀芯的位置，调节阀的开度，从而控制介质的流量。
2.2 压差调节：利用阀芯的调节，改变阀前后的压差，实现对介质流体的压力控制。
2.3 温度调节：通过控制介质流量，调节介质的温度，实现对流体温度的控制。
三、调节阀的工作原理3.1 压力平衡：调节阀在工作过程中需要保持压力平衡，避免介质泄漏或过载。
3.2 流体力学特性：调节阀在设计时需要考虑介质的流体力学特性，以确保阀门的稳定性和精度。
3.3 控制系统：调节阀通常与控制系统配合使用，实现对流体介质的精确控制。
四、调节阀的分类4.1 按阀芯结构分类：调节阀可以分为节流阀、截止阀、止回阀等不同类型。
4.2 按控制方式分类：调节阀可以分为手动调节阀、电动调节阀、气动调节阀等不同类型。
4.3 按介质分类：调节阀可以分为气体调节阀、液体调节阀等不同类型。
五、调节阀的应用领域5.1 化工行业：调节阀在化工生产过程中广泛应用，用于控制各种介质的流量、压力和温度。
5.2 石油行业：调节阀在石油开采、输送过程中起到关键作用，保证系统稳定运行。
5.3 制造业：调节阀在制造业中用于控制机械设备的液压系统，实现对设备运行的精确控制。
结论：通过以上对调节阀的工作原理的详细介绍，我们可以看到调节阀在工业控制系统中的重要作用。
了解调节阀的工作原理可以帮助工程师和技术人员更好地应用和维护调节阀，确保系统的稳定运行。
希望本文能为读者提供有益的参考和帮助。
气动调节阀教学课件PPT
分段调节
根据工艺流程的需求，气 动调节阀可以实现多段控 制，以适应不同的流量需 求。
参数与规格
最大工作压力
气动调节阀能够承受的 最大工作压力范围。
最大工作温度
气动调节阀能够承受的 最大工作温度范围。
介质流量
气动调节阀允许通过的 最大介质流量。
连接方式与尺寸
气动调节阀的连接方式 （如法兰、螺纹等）和
Байду номын сангаас
等百分比流量特性
气动调节阀的开度与流量 的变化成等百分比关系， 即随着阀门的开大，流量 增加的百分比保持恒定。
对数流量特性
气动调节阀的开度与流量 的对数成正比，即随着阀 门的开大，流量以对数方 式增加。
调节特性
连续调节
气动调节阀能够连续改变 管道中介质的流量，以满 足工艺流程的需求。
开关调节
通过气动执行器控制阀门 的开启和关闭，实现流量 的快速开启和关闭。
THANKS
感谢观看
应用领域的拓展
新能源领域
气动调节阀将在新兴的能源领域 如太阳能、风能等领域得到广泛
应用，实现能源的高效利用。
智能制造
随着智能制造的推广，气动调节 阀将在自动化生产线、机器人等 领域发挥重要作用，提高生产效
率和产品质量。
环保工程
在环保工程中，气动调节阀可用 于控制气体流量、压力等参数， 实现环保设备的稳定运行和节能
尺寸大小。
04
气动调节阀的选型与使用
选型原则
根据工艺要求选择
根据控制精度要求选择
根据管道中介质的性质、压力、温度 等工艺参数，选择适合的气动调节阀 类型和材质。
根据控制精度要求，选择适合的气动 调节阀流量调节范围和阀权度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海阀门
调节阀有哪些“阀芯型式”
调节阀（我们可以定义为可以调节介质流量的阀门，不包含开关阀。）一般有globe，V-ball，
偏心旋转阀，偏心蝶阀，一些特殊的角阀等。阀芯的形式有globe，V-ball，半球，蝶形阀板
等各种类型。阀门的形式必须根据各种阀闸阀
调节阀（我们可以定义为可以调节介质流量的阀门，不包含开关阀。）一般有globe，
V-ball，偏心旋转阀，偏心蝶阀，一些特殊的角阀等。
阀芯的形式有globe，V-ball，半球，蝶形阀板等各种类型。
阀门的形式必须根据各种阀门的特点进行选择，普通一般会用柱塞阀。
笼式或套筒是考虑大差压或高压或大口径的阀门，现在越来越普遍，而且可以增加
各种降噪和减压的阀座，因此用于闪蒸等工矿，缺点是不能用于介质比较脏的地方。
V-球和偏心旋转阀就可以用于浆料等含杂质的介质
蝶阀一般用于调节要求不高的地方，如果有复杂的工况，如高温高压、闪蒸、结晶、
气蚀、冲刷大等情况，一般会设计特殊的角阀来解决。
