机械制图考试大纲

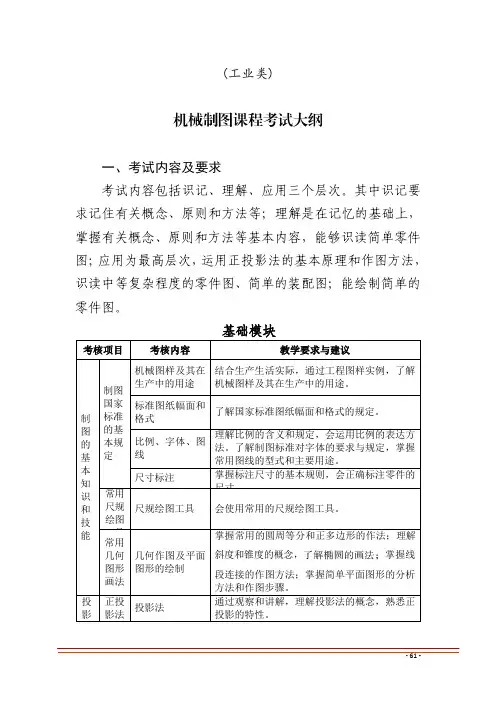

2021甘肃省对口升学考试大纲-机械制图课程考试大纲
(工业类)
机械制图课程考试大纲
一、考试内容及要求
考试内容包括识记、理解、应用三个层次。
其中识记要求记住有关概念、原则和方法等；理解是在记忆的基础上，掌握有关概念、原则和方法等基本内容，能够识读简单零件图；应用为最高层次，运用正投影法的基本原理和作图方法，识读中等复杂程度的零件图、简单的装配图；能绘制简单的零件图。
基础模块
斜度和锥度的概念，掌握线
熟悉螺纹的要
识读；
综合实践模块
二、试题类型
试题类型包括单项选择题、多项选择题、判断题、识图及作图题等。
事业单位招考-机械专业考试大纲
事业单位招考－机械专业考试大纲《机械》专业考试大纲一、机械制图与公差配合1．机械制图主视图的选择及其他视图（常见机械零件的几何形状）的投影关系；常用机构零件（如轴、齿轮、各种常用标准、涡轮涡杆等）的零件图绘制；常用机械部件的传动、机构、装配的示意表示方法；减速机构（如多级减速箱）的示意图等。
2．公差配合部分①光滑圆柱体的公差与配合公差的概念、术语和定义；公差带与配合的代号及标准（包括计算）；各类配合的特点和应用。
②形状与位置公差基本概念和术语（公差与公差带，形位公差代号，标注等）；表面形态公差的概念（直线度，平面度，圆度，圆柱度，线轮廓度）；位置公差的概念（平行度，垂直度，倾斜度，同轴度，图跳动，全跳动）。
二、机械制造工艺1．金属材料及热处理的基本知识金属及合金的主要性能，物理、化学性能，机械性能（强度，硬度，塑性和冲击韧性等）及工艺性能（铸造性、可煅性、可焊性和可切削性）的概念；结晶过程及其状态图；钢的热处理概念，退火、正火、淬火、回火等热处理方法的实质及其应用；常用金属材料的性能和应用。
2．工艺设备的基本知识零件毛坯的制造方法及其应用（铸，煅，焊）；刀具种类及刀具材料（钳工、车、铣、刨、磨、钻、齿轮加工等刀具）；机床的种类及其运动，机床上常用的传动及其传动关系；机床变速箱的传动路线及其转速的计算；各种加工方法的特点及其选用（车、铣、刨、磨、钻、齿轮加工等）；切削加工零件的结构工艺性。
三、机械设计常用的机械传动类型，如：齿轮机构的应用和分类；渐开线及其性质，渐开线齿轮各部分名称、尺寸；皮带传动的类型；铰链四杆机构的基本类型及其派生型式；轴的结构设计及简单强度计算；常用滚动轴承的类型及特点等等。
四、材料力学与机械密切相关的有关概念和原理，如：轴的拉伸和轴的压缩；剪切的概念及实例；扭转、扭矩和扭矩图；弯曲内力和弯曲应力；简支梁的内力、剪力和弯矩；弯矩图；分布载荷深度；剪力及弯矩之间的关系；梁的弯曲正应力；提高弯曲强度的措施。
机械类专业《画法几何与工程制图A》第二学期考试复习大纲
机械类专业《画法几何与工程制图A》第二学期考试复习大纲（含本二、高职）一、考核的基本原则（一）遵循课程教学大纲。
教学大纲中的“教学内容与要求”部分是考核的唯一依据。
（二）努力做到考核的全面性。
既考知识又考能力，重在能力考核；力求既反映重点内容，又兼顾一般内容。
（三）考核具有一定的信度、效度、难易度和区分度。
信度指能体现出教学大纲中具体的知识和能力要求；效度指能检验教师的教学质量和学生的学习质量；难易度指难易程度适当；区分度指能反映学生学习的客观实际，考核成绩呈正态分布。
二、考核内容及其要求本学期考核范围包括四部分，各部分的内容及要求如下。
（一）零件图掌握零件图的内容，理解零件图的作用；了解零件上的常见工艺结构并理解其作用；掌握螺纹的要素、标注方法及其规定画法；掌握零件表达方案选择的原则和确定表达方案的方法步骤，并能够针对轴套类、轮盘类、叉架类、箱体类的典型零件确定合理完整的表达方案，正确绘制其视图；理解零件图尺寸标注的原则，掌握合理标注零件尺寸的方法步骤和零件上常见结构的尺寸标注方法；了解表面粗糙度的概念及评价方法，掌握表面粗糙度的标注方法，并能正确标注表面粗糙度符号；初步掌握极限与配合的有关概念及其标注方法，正确理解极限与配合符号的含义，能够通过正确查阅相关国家标准确定极限与配合中各相关几何量的数量关系，判断配合的基准制度和配合性质；理解形状和位置公差的有关概念，掌握形位公差的标注方法，能够按照所提出形位公差的要求将其正确标注在零件图上；掌握阅读零件图的方法和步骤，能够较快速地读懂中等复杂程度的零件图，正确理解其结构、形状、大小及各种技术要求。
（二）标准件与常用件了解螺纹紧固件的种类及用途，掌握各种螺纹紧固件的标记方法，能够按照螺纹紧固件的规定标记通过查阅相关国家标准确定其各部分的几何尺寸；了解螺纹紧固件的画法，熟练掌握各种螺纹紧固件连接装配图的画法（比例画法）；理解键联接和销联接的作用，了解键和销的种类，掌握键和销的规定标记方法，掌握键联接和销联接装配图的画法；了解滚动轴承的作用、种类和规定的标记方法，初步掌握滚动轴承的规定画法和简化画法；了解弹簧的作用、种类和规定的标记方法，掌握圆柱螺旋压缩弹簧的规定画法；了解齿轮传动的作用、种类和基本参数，熟练掌握单个直齿圆柱齿轮规定画法和啮合规定画法。
职称计算机机械cad(高级)考试大纲
职称计算机机械CAD 考试大纲（高级）一、教学内容及基本要求第1章 AutoCAD 2000中文版简介●A utoCA D 2000中文版的新特性 (掌握)●A utoCAD 2000中文版的文件类型（掌握）●界面介绍菜单栏、工具栏、状态栏（掌握）●坐标输入（掌握）直角坐标、极坐标●命令别名（掌握常用命令的别名）第2章 A3图幅（零件图）的绘制●启动对话框●文件操作命令（掌握）保存图形文件、打开图形文件、新建图形文件●辅助工具（掌握）栅格、捕捉、正交、坐标显示功能键F2、F3、F6、F7、F8、F9、F10、F11的作用●绘制直线——LINE（L）●单行文本的标注设置文字样式——STYLE（ST）标注单行文本——DTEXT（DT）（掌握）特殊文本标注（掌握）%%c、%%d、、%%p、%%%、%%u、%%o编辑文本——DDEDIT（掌握）第3章精确制图及应用示例●对象捕捉功能（掌握）●自动捕捉模式●自动追踪（掌握）极轴追踪、对象捕捉追踪●绘制圆——CIRCLE（C）●绘制圆弧——ARC（A）●绘制矩形——RECTANG（掌握）第4章简单零件图的绘制●其他绘图命令绘制多段线——PLINE（PL）（掌握）绘制正多边形——POLYGON、绘制椭圆——ELLIPSE绘制点、绘制圆环——DONUT●对象的选择方法选择模式的设置、对象的选择方法（掌握）从选择集中去除误选对象——Shift、重叠对象的选择——Ctrl ●基本编辑命令删除——ERASE（E）、复制——COPY（CP、CO）镜像——MIRROR（MI）、偏移——OFFSET（O）阵列——ARRAY（AR）（掌握）、移动——MOVE（M）旋转——ROTATE（RO）（掌握参照(R)项的使用）比例——SCALE、拉伸——STRETCH剪切——TRIM、延伸——EXTEND圆角——FILLET、倒角——CHAMFER打断——BREAK、UNDO、REDO、OOPS命令●设置图层●颜色、线型和线宽的显式设置第5章显示控制●重画——REDRAW和REDRAWALL（R）●重生成——REGEN和REGENALL●平移——PAN（P）●缩放命令——ZOOM（掌握）●显示精度——VIEWRES第6章复杂零件图的绘制●高级编辑命令编辑多段线——PEDIT（掌握）、对齐——ALIGN（掌握）●利用夹点进行编辑（掌握）●对象特性编辑DDMODIFY命令、编辑对象所在的图层●等分和测量操作（掌握）定数等分——DIVIDE、定距等分——MEASURE●绘制样条曲线——SPLINE●图案填充（掌握）第7章装配图的绘制●块的引用（掌握）块的建立——BLOCK（B）、块的引用●图形文件当作块（掌握）块写文件——WBLOCK（W）、指定图形文件的基点——BASE●块的结构●块编辑（掌握）●块属性的使用（掌握）属性的定义——ATTDEF属性的编辑（1）编辑属性定义——DDEDIT（2）编辑属性引用——DDATTE（ATTEDIT）●设计中心第8章图形标注●多行文本标注●尺寸标注的有关术语●建立尺寸标注样式（掌握）●尺寸标注的类型（掌握）线性标注、对齐标注、基线标注、连续标注、角度标注、半径标注、直径标注、快速引线标注●形位公差的标注第9章图形输出●打印样式表的类型（掌握）颜色相关类型打印样式表（CTB）、命名类型打印样式表（STB）Plot Style文件夹●布局设置●打印到图纸二、考试（专业部分）1．选择题，共30题，占60%。

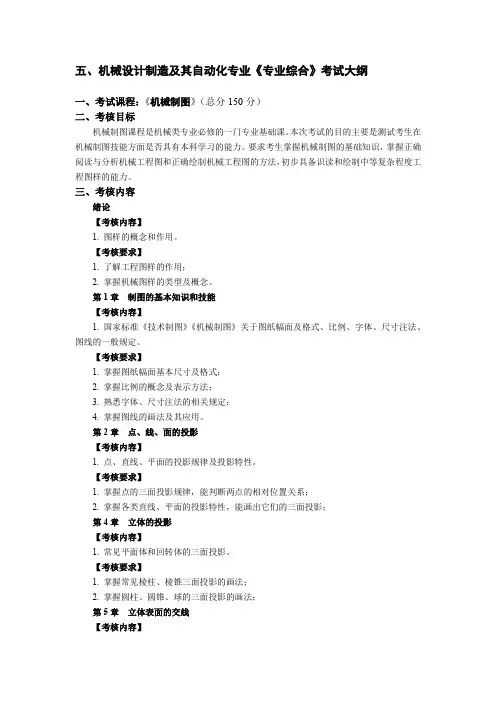

黄冈师范学院专升本-5 机械设计制造及其自动化专业《专业综合》考试大纲
五、机械设计制造及其自动化专业《专业综合》考试大纲一、考试课程：《机械制图》（总分150分）二、考核目标机械制图课程是机械类专业必修的一门专业基础课。
本次考试的目的主要是测试考生在机械制图技能方面是否具有本科学习的能力。
要求考生掌握机械制图的基础知识，掌握正确阅读与分析机械工程图和正确绘制机械工程图的方法，初步具备识读和绘制中等复杂程度工程图样的能力。
三、考核内容绪论【考核内容】1. 图样的概念和作用。
【考核要求】1. 了解工程图样的作用；2. 掌握机械图样的类型及概念。
第1章制图的基本知识和技能【考核内容】1. 国家标准《技术制图》《机械制图》关于图纸幅面及格式、比例、字体、尺寸注法、图线的一般规定。
【考核要求】1. 掌握图纸幅面基本尺寸及格式；2. 掌握比例的概念及表示方法；3. 熟悉字体、尺寸注法的相关规定；4. 掌握图线的画法及其应用。
第2章点、线、面的投影【考核内容】1. 点、直线、平面的投影规律及投影特性。
【考核要求】1. 掌握点的三面投影规律，能判断两点的相对位置关系；2. 掌握各类直线、平面的投影特性，能画出它们的三面投影；第4章立体的投影【考核内容】1. 常见平面体和回转体的三面投影。
【考核要求】1. 掌握常见棱柱、棱锥三面投影的画法；2. 掌握圆柱、圆锥、球的三面投影的画法；第5章立体表面的交线【考核内容】1. 常见立体的截交线。
【考核要求】1. 掌握常见棱柱、棱锥截交线的求法；2. 理解圆柱、圆锥、球的截交线的求法；第6章组合体的视图及尺寸注法【考核内容】1. 三视图的形成、形体分析法画图和读图、尺寸注法。
【考核要求】1. 掌握三视图的投影规律、理解形体分析法的概念；2. 会使用形体分析法读画组合体视图；3. 掌握尺寸标注的基本要求及标注组合体尺寸的方法和步骤。
第7章轴测投影【考核内容】1. 正等测的画法。
【考核要求】1. 掌握正等测轴测图的轴测轴、轴间角、轴向伸缩系数的异同点；2. 掌握简单形体的正等测的画法。
《机械制造与自动化》专业考试大纲（中职）
《机械制造与自动化》专业考试大纲（中职）《机械制造与自动化》专业考试大纲（中职）大纲说明：本大纲包括“专业基础理论知识”和“职业技能操作”两部分。
第一部分：专业基础理论知识考试大纲一、考试内容及其分值权重分配机械制图（40%）；机械基础（30%）；金属加工与实训——基础常识与技能训练（30%）。
二、考试时间60分钟三、题型及分值总分：100分，每题2分.其中：单项选择题30题，60分；判断题15题，30分；多项选择题５题，10分。
四、考试形式机考五、考试内容【机械制图】（40%）一、机械制图的基本规定1.图纸幅面及格式。
2.比例的定义，比例的标注。
3.字体的号数，汉字、字母、数字的写法。
4.图线的名称、形式、宽度，一般应用和画法。
5.尺寸注法：尺寸的含义，基本规则，尺寸数字、尺寸线、尺寸界线、标注尺寸的符号，简化注法。
二、几何作图1.绘图工具及其使用。
2.线段等分法：平行线法，分规试分法。
3.圆的等分法：三、六等分；四、八等分。
4.圆弧连接：圆弧连接的概念。
圆弧连接的作图方法。
用圆弧连接两相交直线，用圆弧连接己知的直线和圆弧，用圆弧连接两已知圆弧(外接、内接、混合连接)。
5.锥度、斜度的概念、画法及标注。
6.平面图形的画法：尺寸分析，线段分析，画图的步骤。
三、正投影法与三视图1.投影法的概念(中心投影法，平行投影法)，正投影法及其特点和用途。
2.三投影面体系，投影面和投影轴的名称和代号。
三视图的形成和名称。
物体与三视图间的关系及投影规律；三视图之间的关系及投影规律。
3.点的投影：点的投影特性。
点的投影与坐标的关系。
点的投影图及投影规律。
画和读点的投影图的方法。
两点的相对位置。
重影点的投影及可见性问题。
4.直线的投影：直线对投影面的位置及投影特性。
三投影面体系中各种位置直线段的名称和投影特性。
画和读直线段投影图的方法。
5.平面的投影：平面对投影面的位置及投影特性。
三投影面体系中各种平面的名称和投影特性。
专升本机械制图教学大纲
专升本机械制图教学大纲专升本机械制图教学大纲机械制图是机械工程领域中非常重要的一门课程，它涉及到机械设计、制造和加工等方面的知识。
为了提高专升本机械制图课程的教学质量，制定一份科学合理的教学大纲十分必要。
一、课程目标专升本机械制图课程的目标是培养学生具备独立进行机械制图设计和工程实施的能力。
通过该课程的学习，学生应该能够熟练掌握机械制图的基本知识和技能，了解机械制图的原理和方法，具备解决实际工程问题的能力。
二、课程内容1. 基本概念和基本图形的绘制：学生应该了解机械制图的基本概念，如图纸的种类、标准和尺寸等，能够熟练绘制直线、圆弧、曲线等基本图形。
2. 投影法和视图的绘制：学生应该掌握正交投影法和斜投影法的原理和方法，能够绘制正视图、俯视图和侧视图等不同视图。
3. 剖视图和断面图的绘制：学生应该了解剖视图和断面图的作用和绘制方法，能够根据实际需要绘制剖视图和断面图。
4. 尺寸标注和标准件的绘制：学生应该了解尺寸标注的原则和方法，能够正确标注图纸上的尺寸，并能够绘制一些常用的标准件。
5. 组合图和装配图的绘制：学生应该了解组合图和装配图的作用和绘制方法，能够根据实际需要绘制组合图和装配图。
6. 工程图和工艺图的绘制：学生应该了解工程图和工艺图的作用和绘制方法，能够根据实际需要绘制工程图和工艺图。
三、教学方法1. 理论教学：通过讲授基本概念、原理和方法，使学生掌握机械制图的基本知识。
2. 实践教学：通过实际操作，使学生掌握机械制图的基本技能。
可以利用计算机辅助设计软件进行实践操作，提高学生的实际操作能力。
3. 课堂讨论：通过课堂讨论，引导学生思考和解决问题，培养学生的分析和解决问题的能力。
四、教学评价1. 平时成绩：包括课堂表现、实践操作和作业完成情况等。
2. 期中考试：考察学生对机械制图知识的掌握程度和应用能力。
3. 期末考试：考察学生对机械制图知识的综合运用能力。
五、教材选择教材应该具备权威性、系统性和实用性，能够满足学生的学习需求。
机械制造与自动化专业《专业综合课》和《技能考核》考试大纲
机械制造与自动化专业《专业综合课》和《技能考核》考试大纲《专业综合课》考试大纲《机械制图》考试大纲一、课程基本要求. 了解国家标准《技术制图》、《机械制图》中的相关标准；. 熟悉几何作图画法；. 掌握投影法及正投影法；. 熟练掌握三视图的形成、投影规律和画法；. 熟练掌握点、线、面的投影；. 掌握基本体三视图的画法及在表面取点；. 掌握立体表面的交线（截交线、相贯线）；. 熟练掌握组合体三视图的制图、识图及尺寸标注；. 掌握视图、剖视图、断面图及其他表示法的画法及标注方法；. 掌握标准件，常用件的规定标记、画法和标注；. 掌握螺栓连接画法；. 掌握识读和绘制简单轴类、盘盖类、叉架类和箱体类零件图的方法；. 了解装配图拆画零件图的画法及步骤。
二、课程内容和复习要求项目绘制平面图形任务绘制简单平面图形. 了解绘制平面图形的技能点和机械制图国家标准的基本规定；. 掌握常用的圆周等分和正多边形的作图方法；．掌握标注尺寸的基本规则，会进行基本的尺寸标注。
任务绘制复杂平面图形. 掌握线段连接的作图方法；. 掌握平面图形的线段和尺寸分析以及作图方法；项目绘制简单零件三视图任务绘制燕尾槽零件三视图．熟悉正投影的特性；．掌握三视图的形成、三视图之间的对应关系和投影规律；．掌握简单形体三视图的作图方法。
项目识读和绘制基本体三视图任务绘制正六棱柱和正三棱锥三视图．掌握点的三面投影规律；．熟练掌握直线、平面的投影特性；．熟练掌握棱柱、棱锥三视图的画法；．会在棱柱、棱锥表面上取点和标注尺寸。
任务绘制圆柱、圆锥、圆球三视图．熟练掌握圆柱、圆锥和圆球的投影特性和三视图的绘制；．会在圆柱、圆锥和圆球表面上取点和标注尺寸。
项目绘制轴测图任务绘制正等轴测图．了解轴测投影的基本概念、特性和常用轴测图的种类；．了解正等轴测图的轴测轴、轴间角、轴向伸缩系数；．能画出简单形体的正等轴测图。
项目绘制和识读组合体三视图任务绘制垫块三视图．理解组合体的组合形式；．熟悉形体分析法；．熟练绘制叠加式组合体三视图及标注尺寸。
