辅助船舶航行的圆弧型风帆流体动力性能分析
第３４卷第ｌ期 ２０１１年３月 中 国 航海 ＮＡＶＩＧＡＴＩＯＮ ＯＦ ＣＨＩＮＡ Ｖｏ１．３４ ＮＯ．１ Ｍａｒ．２０１１
文章编号：１０００—４６５３（２０１１）０１—００３０—０６
辅助船舶航行的圆弧型风帆流体动力性能分析
陈 威， 高泽世， 胡以怀， 王海燕
（上海海事大学商船学院，上海２００１３５）
摘 要：以风能作为动力辅助船舶航行的风帆助航，是新能源应用于船舶航运中的重要途径。采用ｋ—ｅ紊流模型 方程描述圆弧型风帆流体动力学特性，并利用计算流体动力软件ｆｌｕｅｎｔ，对圆弧型风帆迎风面上的压力分布、风帆 产生的升力和阻力、拱度比等圆弧型风帆流体动力特性，以及并排组合风帆的动力特性进行了数值分析。圆筒风 帆迎风面上的压力沿着圆筒面，顺风力方向逐渐减小。适当提高圆筒型风帆拱度，有利于风帆驱动船舶迎风航行。 应调整风帆受的风力攻角，使风帆产生较大的船舶驱动力。并排风帆组合的各帆之间存在相互影响。针对圆筒型 风帆流体动力特性的数值分析和风洞试验的结果一致。分析所得出的结果，可为开发商用风帆助航节能船舶提供
一定的指导。 关键词：船舶、舰船工程；圆弧型风帆；流体动力；迎风航行；数值模拟 中图分类号：ＴＫ８９；Ｕ６６４．３１ 文献标志码：Ａ
Ａｎａｌｙｓｉｓ ｏｆ Ｄｙｎａｍｉｃ Ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ Ｃｉｒｃｕｌａｒ Ａｒｃ
Ｓａｉｌ ｆｏｒ Ｗｉｎｄ Ａｓｓｉｓｔ Ｓｈｉｐ Ｐｒｏｐｕｌｓｉｏｎ
ＣＨＥＮ Ｗｅｉ， ＧＡ０Ｚｅ—ｓｈｉ，ＨＵＹｉ ｈｕａｉ．Ｗ ＮＧ Ｈ口 —Ｙ ”
（Ｃｏｌｌｅｇｅ Ｏｆ Ｍｅｒｃｈａｎｔ Ｍａｒｉｎｅ，Ｓｈａｎｇｈａｉ Ｍａｒｉｔｉｍｅ Ｕｎｉｖｅｒｓｉｔｙ，Ｓｈａｎｇｈａｉ ２００１３５，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｗｉｎｄ ａｓｓｉｓｔａｎｃｅ ｉｎ ｓｈｉｐ ｐｒｏｐｕｌｓｉｏｎ ｉｓ ｏｎｅ ｏｆ ｔｈｅ ｉｍｐｏｒｔａｎｔ ａｐｐｌｉｃａｔｉｏｎｓ ｏｆ ｒｅｎｅｗａｂｌｅ ｅｎｅｒｇｙ．Ｔｈｉｓ ｐａｐｅｒ ａｎａｌｙｚｅｓ ｔｈｅ ｐｒｅｓｓｕｒｅ ｄｉｓｔｒｉｂｕｔｉｏｎ ｏｎ ｔｈｅ ｗｉｎｄｗａｒｄ ｓｕｒｆａｃｅ ｏｆ ａ ｃｉｒｃｕｌａｒ ａｒｃ ｓａｉｌ，ｌｉｆｔ ｆｏｒｃｅ ａｎｄ ｒｅｓｉｓｔａｎｃｅ ｃｒｅａｔｅｄ ｂｙ ｔｈｅ ｓａｉｌ．ｅｆｆｅｃｔｓ ｏｆ ｔｈｅ ｃａｍｂｅｒ ｒａｔｉｏ ｏｎ ｓａｉｌ ｄｙｎａｍｉｃ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ａｎｄ ｔｈｅ ｄｙｎａｍｉｃ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ａｂｒｅａｓｔ ｃｏｍｂｉ— ｎａｔｉｏｎ ｓａｉｌｓ ｕｓｉｎｇ ｍａｔｈｅｍａｔｉｃａｌ ｍｏｄｅｌ ｏｆ ￡ｔｕｒｂｕｌｅｎｃｅ ｆｌｏｗ ｅｑｕａｔｉｏｎｓ ａｎｄ ｔｈｅ ＣＦＤ ｓｏｆｔｗａｒｅ ｏｆ Ｆｌｕｅｎｔ．Ｔｈｅ ｐｒｅｓｓｕｒｅ ｏｎ ｔｈｅ ｗｉｎｄｗａｒｄ ｓｕｒｆａｃｅ ｏｆ ｔｈｅ ｃｉｒｃｕｌａｒ ａｒｅ ｓａｉｌ ｄｅｃｒｅａｓｅｓ ａｌｏｎｇ ｗｉｎｄ ｄｉｒｅｃｔｉｏｎ．Ａ ｐｒｏｐｅｒ ｉｎｃｒｅａｓｅ ｉｎ ｃａｍｂｅｒ ｒａｔｉｏ ｏｆ
成品油船风帆助航结构强度有限元分析

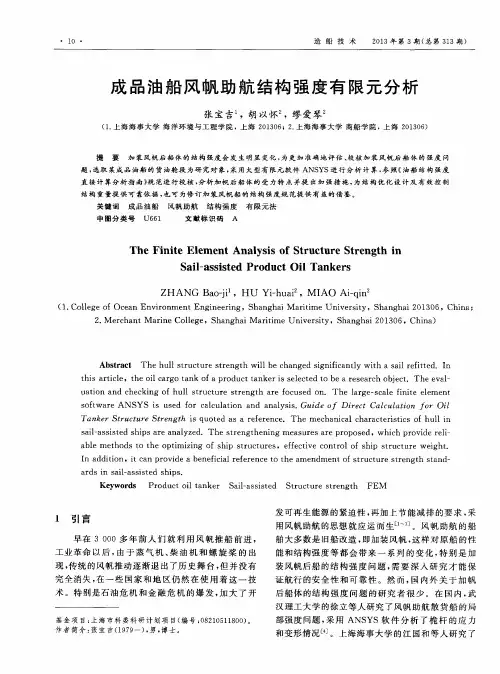

造船技术 ２０１３年第３期（总第３１３期）
