谐波对电能计量的影响分析
Ｉ 一皇王研霾…………………………．
谮波对电能计量的髹响分析
宁海供电局王庆娟
【摘要】介绍了谐波产生的原因及其对感应式电能表和电子式电能表的影响，从感应武电能表和电子式电能表频率响应曲线入手，分析了由于谐波的存在而引起的电能计
量仪表误差的变化情况，并提出了提高测量精度的策略和建议。
【关键词】谐波；电能计量；感应武电能表；误差
１引言
随着电力电子技术在各工业部门和用电
设备中的广泛应用，现代工业生产设备中使用
的交直流换流设备、电子调压设备、电弧炉、
感应炉以及家用的照明和加热设备，都会产生
大量的谐波电流而注入电网，这将使得电力系
统中的电压和电流波形发生严重的畸变，使电
能质量下降，对输电设备、测量仪器、通讯设
备、计量仪表等都将产生不同程度的影响 ］。
２．电能表的计量原理
２．１感应式电能表结构及工作原理
电能表由电磁元件（包括电压元件和电流
元件），转动元件，制动元件，计度元件，轴
承等构成。
（１）驱动装置由电压电磁铁、电流电磁铁
和装于轴上的铝质圆盘构成。用来产生驱动力
矩，驱动力矩正比于被测电路消耗的功率：
Ｍ：ｋｌＰ （１）
（２）转动元件由铝质转盘和竖转轴用合金
压铸在一起组成。
（３）制动装置由永久磁铁与圆型铝盘构
成，大小正比于铝盘的转速：
Ｍ６＝Ｋ２ｎ （２）
当转动力矩 与制动力矩 相等的时候
铝盘将以匀速转动，此转速Ｎ正比于电路的功
率：
Ｎ： ：ｋＰ ｋ，
（４）计数装置是一个十进制的机械式计数
器，用来记录铝盘转数。
ｔｔ ｔｔ Ｎ＝ｌ诎＝ｋ＼Ｐｄｌ：ｋＥ
ｆ２ ，２ Ｅ：ＬＮ：ＣＮ （５） ｋ Ｃ称为电能表常数。铝盘转数乘以常数Ｃ就
是被测电路消耗的电能。
２．２电子式电能表工作原理
电子式电能表的结构主要包括：输入部
分、乘法器、积分部分、输出部分。电子式电
能表工作原理是通过电压采样和电流采样，将
电压信号和电流信号送入乘法器得到功率，然
后通过积分电路，也就是进行Ｖ／Ｆ压频变换，
得到对应的频率，通过对频率信号计数得到被
测电路消耗的电能值送至输出。
３．谐波对电能计量准确性的影响
电能计量装置是针对工频正弦波电压设计
的，由于谐波的存在使得电能计量装置偏离约
定的计量环境状态，产生误差。谐波是一个周
期电气量的正弦波分量，其频率为基波频率的
整数倍，从理论上讲任何周期性波形都可以将
它分解为傅里叶级数来进行分析，也就是进行
频域分析，因此电能计量装置的频率特性是研
究基波变形对电能计量影响的重要依据。
３．１感应式电能表的频率特性
一４２一 电｛产ｔ！ｔＨｔｌｔ 根据已经建立的感应式电能表频率特性
模型，采用ＭＡＴＬＡＢ 数学工具软件模拟仿真，
将数据直接进行图形化处理，可以直观方便地
展示输入、输出之间的关系。通过程序绘制图
形，可以得到感应式电能表的误差频率特性曲
线。
（１）感应式电能表的计量误差频率特性曲
线呈迅速下降趋势，即感应式电能表在计量高
频电能误差时，会出现负误差；
（２）计量误差随频率的增高而增大；当频
率为１０００Ｈｚ左右时，误差超过了一９０％；
（３）不同功率因数下的误差值有一定的差
异。
３．２电子式电能表的误差频率特性
电子式电能表的误差频率特性曲线从参考
资料上可以见得 Ｊ。随着频率升高，误差值增
大，整个曲线近似为一个二次曲线。和感应式
电能表相同，电子式电能表计量误差随着谐波
频次的升高而增加，但总体来看，电子式电能
表计量误差比感应式电能表计量误差小得多，
２０次谐波频率特性误差值不超过４％。
３．３感应式电能表和电子式电能表的误差
频率特性比较
通过两者的频率特性可以看出：感应式电
能表随着高次谐波的增加，误差频率特性曲线
衰减很严重，而电子式电能表的误差频率曲线
则相对平坦，这说明电子式电能表具有较宽的
频率响应特性。
以上分析可以得出：感应式电能表有迅速
下降的误差频率特性，使得感应式电能表只能
计量谐波的一部分。若以 表示基波电能，ｗｎ
表示谐波电能，Ｗ表示电能表所计量的电能，
则感应式电能表反映电能值近似可表示为：
Ｗ Ｗｚ＋∑Ｋ （６）
其中：Ｋ 为谐波电能系数，表征谐波被计
量的程度，显然Ｋ １，且随谐波频率次数增加
而减少。
电子式电能表误差频率特性曲线变化较为
平缓，即电子式电能表计量基波电能和几乎全
部谐波电能。因此电子式电能表计量可近似表
示为：
Ｗ＝Ｗ。＋∑ （７）
在以全能量为计量标准的计量中，电子式
电能表的计量误差接近于零，但是以基波为计
量标准的计量中，电子式电能表的计量误差将
比感应式电能表的计量误差大。
４．谐波对电能计量合理性的影响
４．１谐波作用下的计量方式
按照对谐波的反应能力，电能表有三种计
量方式：
（１）反映基波功率和有限的一些谐波功
率；如感应式电能表；根据实验研究，感应式
电能表其近似模型为：
（８） 式中 一基波电能
一谐波电能
一特性系数，由于感应式电能表有下降 的频率特性，故有Ｋ ＜１
（２）反映基波和谐波功率：如宽频带的电
子式电能表；根据研究结果表明，电子式电能
表是宽频带计量仪表，因此电子式电能表近似
模型可表示为：
Ｗ＝ ＋ （９）
（３）只能反映基波功率，不能反映谐波功
率；目前这种电能表还未在商业上推广应用。
＝ （１Ｏ）
４．２两种电能计量标准及计量误差分析
如上所述，两种计量方式分别为：
（１）计量全能量，可表示为：
（１１） 式中Ｈ 一全能量。
（２）计量基波电能，即 。
１）若以全能量作为计量的标准，感应式电
能表的误差为：
％： ×１ｏｏ％ （１２）
２）当以基波电能作为计量标准时，感应式
电能表的误差为：
％：—ｗ－—ｗ，×１００％ （１３）
当谐波功率为正时：
１００％ ０ （１４） ％ 竺Ｌ～× ＞ … ｔ 即谐波功率与基波功率方向相同时，谐波
功率由系统注入用户，用户电能表计量电能大
于基波电能。
当谐波功率为负时，则：
∑Ｋ
％＝————ｘ１００％＜０ （１５）
即当谐波功率与基波功率方向相反时，谐
波功率由用户注入系统，用户的计量电能比实
际吸收的基波电能少。
３）对于电子式电能表，以全能量作为标
准，误差为：
％： ×１００％ （１６） ，， ４）若以基波为计量标准，则：
１００％ （１７）％＝ 一× ｔ ７Ｊ
谐波功率为正，误差为正：谐波功率为
负，误差为负。
综合前面的分析结果，不论以哪种计量标
准计量电能，由于电网中谐波的存在，都会带
来一定的计量误差。
４．３当前电能计量方式的不足
传统的全能量计量方式是计量基波电能和
谐波电能的代数和，针对实际电力系统，在电 …………………………．皇王研霾．． Ｉ
１ ＯｋＶ配电系统继电保护设计初探
保定供电公司杨超
【摘要】本文主要结合笔者多年的实际工作经验，首先阐述７１０ｋＶ￣电系统继电保护的必要性，介绍了１０ｋＹｉ￣Ｌ电系统继电保护常见几点问题，并且就如何解决这些问题
进行探究分析，提出了几点改进措施，在一定程度上促进了我国１０ｋＶ￣电系统继电保护事业的发展，给广大同仁在今后的工作中提供借鉴意义和参考价值。
【关键词】１０ｋＶ配电系统；继电保护；问题；措施
随着社会经济的发展，电力供配的技术标
准也起来越高。且配电系统供配电一体，运行
方式众多，设备类型复杂，给继电保护带来一
定难度。本文主要结合笔者多年的工作经验，
对１０ｋＶ配电系统继电保护几种常见问题进行了
阐述，并针对几种常见的问题，提出了改进策
略，供广大同仁参考借鉴。
１．１ ０ｋＶ配电系统继电保护重要性
随着经济的发展，电网规模的不断扩展，
１０ｋＶ配电系统覆盖的范围越来越大，系统中所
涉及的电力设备也越来越多，越来越密集和精
密，系统运行环境也越来越复杂，发生的故障
的可能性增大，一旦发生故障，就会严重影响
到整个配电系统的正常运行。为了确保１０ｋＶ配
电系统的正常稳定运行，我们一定要正确设置
继电保护装置，继电保护装置是否正常运行直
接影响到整个１０ｋＶ配电系统的正常运行，是整
个系统不可或缺的重要部分。因此，做好１０ｋＶ
配电系统的继电保护工作，掌握继电保护要
领，在当今１０ｋｇ配电系统维护工作中显得尤为
重要。
２．ｔ０ｋｖ配电系统继电保护常见问题
２．１励磁涌流的影响问题
在１０ｋ￣配电系统保护中，电流速断保护是
较为主要的保护之一，它是依据电路在最大负载
运行模式下，按照线路末端三相短路电流来进行
整定的，鉴于其灵敏度大于ｌ＿２，则我们通常取
比较小的动作电流值。尤其是在输电线路较长，
配电变压器较多，系统具有比较大的阻抗时，动
作电流取更小的值。所以，也就是说在整定电流
时，没有将列配电变压器在投运时产生的励磁涌
流考虑进来，没有考虑其对无时限电流速断保护
的影响。换句话说，这时的励磁涌流初始值远远
大于无时限电流速断保护值，这就造成一些变电
所的１０ｋＹ输出线在检修后，能正常运行时，当合 上开关时会出现保护动作跳闸或者是在系统运行
过程中出现多次跳闸。
２．２变、配电所保护受电流互感器饱和的
影响
随着电网系统规模不断扩大，１０ｋＶ系统
的短路电流也会随着变大。如果变、配电所出
口处发生了短路故障，其短路电流通常非常
大，甚至有点比电流互感器一次侧额定电流都
要大，达到好几百倍。当出现稳态短路时，电
流互感器变比误差是由一次短路电流误差决定
的，一次短路电流误差越大，电流互感器变比
误差就越大，导致灵敏度较低的电流速断保护
器可能会出现拒绝动作的现象。在１０ｋＶ配电系
统出现短路时，因为电流互感器饱和，二次侧
的电流就会很小甚至为０，这就造成定时限电
流速断保护装置拒绝动作。如果在变电所１０ｋＶ
出线发生短路故障，那么就需要靠母联断路器
或者主变压器后备保护来进行切除，消除故
障。如果不能及时排除故障，则会由于故障时
间太长，使故障扩大范围，祸及整个变电输电
系统。如果在配电所出线处发生过流保护拒绝
动作，那么将整个配电所停电，造成国家和人
民的经济财产损失。
３ １０ｋｖ配电系统继电保护问题改进措施
３．１防止涌流引起误动的策略
励磁涌流大小是随着时间变化而衰减的，
起初的励磁涌流值都比较大，对于小型的变压器 而言，经过七至十个工频周波之后，。涌流大小几
乎衰减到可以忽略不计的范围内。我们可以抓住
涌流这个特征来防止涌流过大，我们可以对电流
速断保护增加一定的时间延时，可以有效地避免
励磁涌流引起的误动作。这种策略的最大的优点
在于其不用对保护装置进行改造，尽管这种方法
会在一定程度上增加故障时间，但是对于１０ｋＶ配
电系统来说，这些影响是微乎其微的。为了有效 保证系统可以避开励磁涌流的影响，在保护装置
的回路中也要加入延时时间。一般情况下，我们
在无时限电流速断保护以及其加速回路中加入
０．１－０．５ｓ的延时时限。
３．２电流互感器饱和的避免措施
针对电流互感器饱和这一问题，我们可以
从以下两个方面着手进行有效地避免
（１）我们应该选择合适的电流互感器变
比，不宜过小。一般对于１０ｋＹ配电系统选用电
流互感器变比最好大于３００／５。
（２）对于电流互感器的二次负载要尽量减
少。尽量使继电保护装置和计量装置分开使用
独立的电流互感器；尽量使用较短的电流互感
谐波对电力计量的影响及解决措施
谐波对电力计量的影响及解决措施
摘要：随着我国综合实力的不断增强，电力在我国的现代化建设过程中发挥着越来越重要的作用，保证电力工作实现长远平稳的发展是所有电力工作者的最大心愿，因此各电力公司采取相应的措施来保证电力体系的更加完善。谐波会对电力计量产生重大的影响，占据着十分重要的位置，随着科学技术的不断改进，电力计量的方法与设备也愈加规范、科学。本文基于实践工作的经验，对谐波给电力计量带来的影响和解决措施进行了有效的分析和思考，并提出了相应的问题与解决方措施。通过与各位进行分享，希望能够给广大的电力工作者提供一些帮助和指导，以此来促进我国电力事业的完善和发展。
关键词：电力谐波；电能计量；电能表
引言：在现代社会中，电能与我们的生活息息相关，小到家庭、大到国家，都离不开电这种能源。为了准确衡量出发电企业与用供电企业之间交换的电量情况，以及供电企业与用户之间的消费电能量的少，需要在安装准确的电能计量装置。然而在电能计量方面，由于受多种因素的影响，使得计量结果不够准确，直接影响了发电和供电企业以及用户之间的经济利益，其中谐波对电力计量的影响十分突出，因此探究谐波对电力计量的影响就具有十分重要的现实意义，需要相关的电力工作者保持必要的关注[1]。
1、谐波产生的原因
在当前的情况下，电力系统中产生谐波的原因可以概括为以下三个方面，分别是：
1.1发电源质量不高产生的谐波
现如今的阶段，基于制造工艺所带来的限制，使得发电机三相绕组的绝对对称是很难做到的，在这种情况下，就会在某种程度上导致谐波的产生。
1.2在输配电系统中也会产生一定量的谐波
由于磁化曲线的非线性，变压器铁心的饱和以及在设计变压器时过度重视经济效益，大多数工作磁密都在磁化曲线的近饱和段上，使得磁化电流的波形成尖顶形，产生奇次谐波，并且随着铁心的饱和程度的提升，变压器工作点离线性越来越远，因此产生的谐波电流也就越来越大。
电能计量中谐波对计量结果的影响及防范
总第２７０期 电力技术探讨 ＤＯＩ编码：１０．３９６９０．ｉｓｓｎ．１００７—００７９．２０１３．０１１．０９８ 电能计量中谐波对计量结果的影响及防范 锕珊珊 摘要：电能计量是电力系统收费的依据，而电网中谐波的存在，使电能计量结果的合理性与准确性受到较大的影响，进而直接影响 发、供、用电三方的经济利益及交易的公平性。针对这一实际问题，采用理论分析和仿真实验相结合的方法，探究谐波对电能计量结果 的影响，并在此基础上提出具体的防范措施，以期能更好地促进当前电力系统的安全、合理、有效运行。 关键词：电能计量；谐波；电能表 作者简介：何珊珊（１９８０－－），女，河北乐亭人，冀北电力有限公司唐山供电公司营销部综合室，工程师。（河北唐山０６３０００） 中图分类号：ＴＭ６０ 文献标识码：Ａ 文章编号：１００７—００７９（２０１３）儿一０１９５—０２ 随着电力系统非线性用电负荷的Ｅｔ益增多，电力系统中的谐 波不断增加。电力系统谐波不仅对供电系统造成污染，对电力 设备构成危害，而且对电能计量结果产生较大的影响。电能表 作为电能计量的重要基本量具，电能计量结果的精度在很大程 度上是由电能表的计量准确度所决定的。由于谐波的存在使电 能表产生误差，造成电能表读数与实际所用负荷数不符，影响电 能的正确计量。其中，感应式电能表由于其计量原理的限制，对 于谐波条件下的电能计量有较大的计量误差，而电子式电能表 在谐波情况下也产生一定的计量误差。Ⅲ而且在谐波下，两种电 能表都存在计量准确性和合理性相互矛盾的问题。为此有必要 系统深入地研究在谐波影响下的电能计量方式和原理，对目前 电能计量中存在的问题提出合理的改进措施，以确保电能计量 准确，保障电力系统用户的利益和营运企业的经营效益。 一、谐波对电能计量影响的研究概述 １．谐波对电能计量影响的国内外研究概况 目前，国内外学者关于谐波对电能计量的影响进行了研究， 也取得一些成果，但缺乏系统和深入的理论研究和试验研究。由 于感应式电能表较电子式电能表出现得早，基于感应式电能表 相关的谐波对电能计量影响的研究成果相对较多，对电子式电 能表受谐波影响的研究尚不够深入也不够系统。嘲即便有了针对 感应式电能表的一些相关研究成果，但这些研究多是探讨谐波 对感应式电能表影响的研究，而且这些研究所基于的实验还不 够精确，不少研究成果从理论上推导出的感应式电能表的频率 响应模型也不够精确。在基于电子式电能表的相关研究基础上， 由于不同的电子式电能表计量方式也不同，即使在相同条件下， 所获得的结论也不尽相同，究竟哪种电能计量方法正确，尚有待 进一步进行研究。此外，谐波潮流在电网中流动而引起的谐波网 损特性问题，还需要进一步研究。只有搞清谐波网损的特性，才 能为谐波网损的准确计量奠定科学的理论基础。 ２．本文的研究方法 本文从理论上研究电力系统非线性负荷的基本特性和数学 模型，掌握各种非线性负荷产生的谐波特性；根据感应式电能 表和电子式电能表的基本结构和基本工作原理，研究系统供电 电源波形无畸变和畸变条件下，非线性负荷产生谐波或吸收谐 波的分布和谐波潮流；结合实际电力系统模型（线性负荷与非 线性负荷混合系统），计算谐波潮流的分布，并利用ＭＡＴＬＡＢ进 行仿真实验；选择谐波污染较为严重的有代表意义的观测点， 利用自行研制的配电网综合测量箱进行谐波测试和电能计量， 获取实际测试数据；在实时数字仿真系统（ＲＴＤＳ）上建立实际 电力系统模型，模型输出可控谐波电压和电流，经放大器输出接 人感应式电能表和电子式电能表，对不同谐波条件下的电能进 行计量，获取计量误差，与理论结果进行比较；根据理论研究、 仿真实验以及实时数字仿真系统（ＲＴＤＳ）模拟试验的结果，提 出结论性意见或改进方案。 二、谐波对电能计量结果的影响分析 笔者通过对包括大型钢铁 轧钢厂及电力机车牵引变电 站等在内的各种谐波污染较为严重的用户进行实地调研和收 集资料。根据现场调研的资料，建立非线性负荷的数学模型， 并根据现场测试数据和观测点的实际情况，在实时数字仿真 系统（ＲＴＤＳ）上进行现场模拟实验，模拟观测点的实际谐波情 况，经放大器将实际使用的感应式电能表和电子式电能表接 入模拟系统进行电能计量，分析计量误差，验证相关的理论 分析结果。在完成上述研究和试验后，根据理论分析、仿真实 验和ＲＴＤＳ模拟实验的结果，得出如下结论： 第一，研究谐波对电能表计量影响的重要依据是电能表 的频率特性，因此，电能表的频率特性曲线的稳定与否，在很 大程度上决定它在谐波功率下对电能计量误差影响的大小。 研究感应式电能表在谐波下的运行情况时发现感应式电能 表接人电路后，电能表的频率一旦发生变化，电能计量结果就 会出现误差。在相关实验分析的基础上，发现以上问题主要是 由如下几方面的原因所造成的：一是电能表的频率发生改变 时，非纯电阻的转盘就会产生感抗分量，这样就会引起转盘的 阻抗角和等效阻抗的改变，从而最终致使电能表的转速发生 改变，以至于电能计量结果产生误差；二是电能表频率的改变 会引发电流线圈磁通量的改变，而电流线圈磁通量的变化会导 致电流线圈驱动力矩的变化，从而也最终导致电能表转速的 改变，进而产生电能计量误差；三是随着频率的改变，电压线 圈磁通量也会发生相应的变化，从而使驱动力矩发生改变，电 能表误差也就会产生。 第二，研究感应式电能表在谐波下的运行情况时发现当检
谐波对电能计量的影响
●■●＿ －…．＾＾…＾Ｉ：＾ 研究与探索 ■豳 ｌ曩Ｕ＾ｌ＾， ｒ Ｉ １，－－１，■
防止电气设备污闪在线监测系统的研究
呼和浩特供电局宗奇君
近年来随着电力工业的不断发 面放电机理的研究尚未形成统一的看 灭；但当泄漏电流大时，因为这些局部
展，我国基本进入大电网、大电厂、大 法，但众多学者普遍认为污闪沿面放 小间隙中存在大量游离气体，电弧在
机组、高电压输出、高度自动控制的新 电不是一种单纯的空气间隙的击穿放 过零熄灭后仍将继续燃烧，在一定条
时代。装机容量越来越大、网架结构越 电，除非固体绝缘本身内部失效，污闪 件下就造成固体绝缘沿表面闪络。
来越复杂，这种形势下，如何保证电网 前外绝缘性能的变化主要是其本身的 二、影响污闪的因素
安全、可靠运行成为电力系统面临的 热效应等所引起的。它常是一种与电、 通过长期观察分析影响污闪的因
一项重大课题。长期的电网运行情况 热、化学因素有关的复杂的污秽表面 素有：
表明，考虑到运行环境因素等的影响， 气体电离以及伴随着局部电弧产生与 １．污物中含有ＮａＣ１等一价盐常 输电线路和变电站电气设备外绝缘要 发展的热动力平衡过程。当固体绝缘 对应较低的污闪电压，而含硫酸钙等
求在长期运行电压、大气过电压及各 表面有污层时，如污层干燥则泄漏电 成分常对应较高的污闪电压。污闪物
种内部过电压下都能够可靠运行。但 流一般都不大，以微安计；当污层受潮 中所含硫酸钙的比例越高，相应的污
是实际运行过程中，电气设备由于本 时污层中的可溶性盐、酸或碱类溶于 闪电压也较高。
身绝缘能力的下降经常造成电力事 水称为电解质，在瓷件表面形成一层 ２．绝缘子的污闪电压随污秽度的
故。而造成电气设备绝缘能力下降的 很薄的导电液薄膜，将使瓷件表面电 增大而逐渐降低，降低率则随污秽度 原因是多种多样的，如沉积在外绝缘 阻大大下降，泄漏电流大大增大，导电 的增加而减小，积污量越大，污闪电压 表面的污秽层受潮从而使设备绝缘能 性的污层泄漏电流可达数百毫安。泄 会减小。此外，绝缘子污染不均匀时将

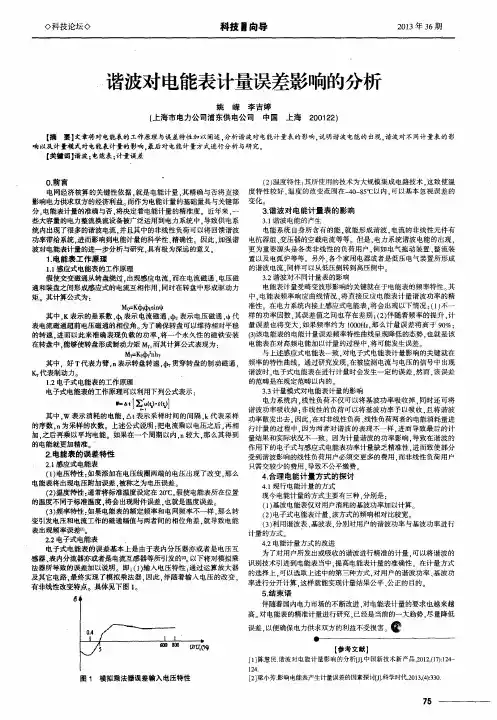

谐波对电能表计量误差影响的分析
