硅烷化处理
______________________________________________________________________________________________________________
精品资料金属表面处理环保新技术——硅烷化处理硅烷化处理是以有机硅烷水溶液为主要成分对金属或非金属材料进行表面处理的过程。在涂装行业，涂装前的表面处理以磷化为主，硅烷化处理与传统磷化相比具有节能、环保和降低成本的优点。本文简述了硅烷化处理的特点、基本原理、施工工艺等。[关键词] 硅烷；表面处理；磷化硅烷化处理是以有机硅烷为主要原料对金属或非金属材料进行表面处理的过程。硅烷化处理与传统磷化相比具有以下多个优点：无有害重金属离子，不含磷，无需加温。硅烷处理过程不产生沉渣，处理时间短，控制简便。处理步骤少，可省去表调工序，槽液可重复使用。有效提高油漆对基材的附着力。可共线处理铁板、镀锌板、铝板等多种基材0 基本原理硅烷含有两种不同化学官能团，一端能与无机材料（如玻璃纤维、硅酸盐、金属及其氧化物）表面的羟基反应生成共价键；另一端能与树脂生成共价键，从而使两种性质差别很大的材料结合起来，起到提高复合材料性能的作用。硅烷化处理可描述为四步反应模型，（1）与硅相连的3个Si-OR基水解成Si-OH；（2）Si-OH之间脱水缩合成含Si-OH的低聚硅氧烷；（3）低聚物中的Si-OH与基材表面上的OH形成氢键；（4）加热固化过程中伴随脱水反应而与基材形成共价键连接，但在界面上硅烷的硅羟基与基材表面只有一个键合，剩下两个Si-OH或者与其他硅烷中的Si-OH缩合，或者游离状态。为缩短处理剂现场使用所需熟化时间，硅烷处理剂在使用之前第
______________________________________________________________________________________________________________
精品资料一步是进行一定浓度的预水解。①水解反应：在水解过程中，避免不了在硅烷间会发生缩合反应，生成低聚硅氧烷。低聚硅氧烷过少，硅烷处理剂现场的熟化时间延长，影响生产效率；低聚硅氧烷过多，则使处理剂浑浊甚至沉淀，降低处理剂稳定性及影响处理质量。②缩合反应：成膜反应是影响硅烷化质量的关键步骤，成膜反应进行的好坏直接影响涂膜耐蚀性及对漆膜的附着力。因此，对于处理剂的PH值等参数控制显的尤为重要。并且对于硅烷化前的工件表面状态提出了更高的要求：1、除油完全；2、进入硅烷槽的工件不能带有金属碎屑或其他杂质；3、硅烷化前处理最好采用去离子水。③成膜反应：其中R为烷基取代基，Me为金属基材成膜后的金属硅烷化膜层主要由两部分构成：其一即在金属表面，硅烷处理剂通过成膜反应形成反应③产物，二是通过缩合反应形成大量反应②产物，从而形成完整硅烷膜，金属表面成膜状态微观模型可描述为图1所示结构。1 硅烷处理与磷化的比较随着涂装行业中环保压力的逐渐增大，环保型涂装前处理产品以代替传统磷化如今显的尤为重要。硅烷前处理技术做为磷化替代技术之一，目前已引起了世界涂装行业的广泛关注。与传统磷化相比，硅烷处理技术具有环保性（无有毒重金属离子）、低能耗（常温使用）、低使用成本（每公斤处理量为普通磷化的5-8倍），无渣等优点。
______________________________________________________________________________________________________________
精品资料美国已于上世纪90年代就开始对金属硅烷前处理技术进行理论研究，欧洲于上世纪90年代中期也开始着手对于硅烷进行试探性研究。我国在本世纪初迫于环保方面的巨大压力，各大研究机构及生产企业也着手对硅烷进行研究。1.1工位工序方面比较硅烷化处理对传统磷化处理在操作工艺上有所改进，在工艺过程方面现有磷化处理线无需改造即可投入硅烷化生产。表1对传统磷化工艺和硅烷化处理进行比较。传统磷化硅烷化传统磷化硅烷化①预脱脂★★②脱脂★★③水洗★★④水洗★★⑤表调★☆⑥表面成膜★★⑦水洗★☆⑧水洗★☆注：★—需要☆—不需要表1 磷化与硅烷化工位布置比较由表1可见，硅烷化处理与磷化处理相比较可省去表调及磷化后两道水洗工序。因硅烷化处理时间短，因此在原有磷化生产线上无需设备改造，只需调整部分槽位功能即可进行硅烷化处理：（1）对于悬链输送方式改造，可将①预脱脂、②脱脂、④水洗、保留；③水洗改为脱脂槽；⑤表调、⑥磷化改为水洗槽；⑦水洗改为硅烷化处理；⑧备用。在改换槽位功能的同时提高链速进行生产，以加快前处理生产节拍，提高生产率。1.2处理条件方面比较传统磷化处理因沉渣、含磷及磷化后废水等环保问题，一直是各涂装生产企业为之困扰的问题。随着国家对环保及节能减排的重视程
______________________________________________________________________________________________________________
精品资料度不断提高，在未来时间里，涂装行业的环保及能耗问题会越来突出。硅烷技术的推出，对于整个涂装行业的前处理环保及节能降耗问题，进行了革命性的改善。表2将传统磷化与硅烷化处理的使用条件进行比较。传统磷化硅烷化使用温度35-40℃常温处理过程是否产生沉渣有无倒槽周期3 -6个月6-12个月是否需要表调有无处理后水洗有无表2 磷化与硅烷化处理条件比较由表2可见，在使用温度方面，由于硅烷成膜过程为常温化学反应，因此在日常使用中槽液无需加热即可达到理想处理效果。此方面与磷化处理比较，为应用企业节省了大量能源并减少燃料废气排放；另一方面硅烷化反应中无沉淀反应，所以在日常处理中不产生沉渣，消除了前处理工序中的固体废物处理问题并有效地延长了槽液的倒槽周期；此外，硅烷化处理对前处理工位设置进行了优化，省去传统表调及磷化后水洗工序。通过此项优化，大大减轻了涂装企业的污水处理的压力。1.2使用成本方面比较因成膜原理的差异，硅烷化处理与磷化相比在使用温度上就已有较大幅度的降低，省去表调工序。并且在其他涉及生产成本方面，硅烷化相比较磷化也有着明显的优势。表3在使用成本方面将硅烷化与磷化相比较。传统磷化配槽用量60-70kg/吨30-50kg/吨每公斤浓缩液处理面积30-40m2 200-300m2 处理时间4-5min 0.5-2min 是否需要除渣槽
______________________________________________________________________________________________________________
精品资料是否表3 磷化与硅烷化使用成本比较使用硅烷化工艺能省去磷化加温设备、除渣槽、板框压滤机及磷化污水处理等设备，节省设备初期投入。在配槽用量方面硅烷化较磷化也减少20%-50%，更关键的是在每平方单耗方面硅烷化的消耗量为传统磷化的15%-20%。在减少单位面积消耗量的同时，在处理时间上硅烷化较磷化也有较大幅度的缩短，从而提高生产率，减少设备持续运作成本。1.3微观形貌比较因为各种磷化及硅烷化的成膜机理大有不同，因此金属表面的膜层状态及形貌也各不相同。从微观形貌方面，通过电子扫描电镜（SEM）图3观察可发现在金属表面生成的膜层的区别。金属裸板铁系磷化锌系磷化硅烷化由以上电镜照片可明显看出，各种处理之间膜层形貌存在较大差异。其中锌系磷化槽液主体成份是：Zn2+、H2PO3-、NO3-、H3PO4、促进剂等。形成的磷化膜层主体组成（钢铁件）成分为Zn3(PO4)2?4H2O、Zn2Fe(PO4)2?4H2O。磷化晶粒呈树枝状、针状、孔隙较多。相比较锌系磷化而言，传统铁系磷化槽液主体组成：Fe2+、H2PO4-、H3PO4以及其它一些添加物。磷化膜主体组成（钢铁工件）：Fe5H2(PO4)4?4H2O,磷化膜厚度大，磷化温度高，处理时间长，膜孔隙较多，磷化晶粒呈颗粒状。硅烷化处理为有机硅烷与金属反应形成共价键反应原理，硅烷本身状态不发生改变，因此在成膜后，金属表面无明显膜层物质生成。通过电镜放大观察，金属表面已
______________________________________________________________________________________________________________
精品资料形成一层均匀膜层，该膜层较锌系磷化膜薄，较铁系磷化膜均匀性有很大提高此膜层即为硅烷膜。1.4盐水浸泡试验比较比较冷轧板是目前用途最为广泛的金属材料，在每个行业都有大规模的应用，但冷轧板没有镀锌板那样的镀锌层、热轧板的氧化皮及铝板的氧化膜保护，因此冷轧板的耐腐蚀性能依赖于涂装的保护。对已涂覆冷轧板试片采用500小时盐水（5%浓度）浸泡试验，检验各种经过不同前处理工艺静电粉末喷涂后（漆膜平均厚度为50±2μm）的耐盐水性能。由试验结果可看出，在盐水浸泡500小时后各种处理的试片都无变化。由此可知，各种处理方式对于工件的耐盐水腐蚀性能无明显差别。为检验各种处理工艺的附着力表现，对经过500小时盐水（5%浓度）浸泡试验后的试片进行附着力比较实验。具体实施为图4所示，用划刀延划叉部位向边缘部位剥离，考察其可剥离宽度。铁系磷化锌系磷化硅烷化通过附着力比较试验结果后可以明显看到，铁系磷化可剥离宽度较锌系磷化与硅烷化差别明显。铁系磷化为大面积可剥离，而锌系磷化与硅烷化处理板其可剥离宽度基本为零。因此可明显看出锌系磷化和硅烷化处理与漆膜附着力相当，同时两者附着力明显优于铁系磷化。采用硅烷化处理效果与锌系磷化效果在耐盐水及附着力方面相当。1.5盐雾试验比较镀锌板目前因其本身具有较高耐腐蚀性能已被广大高质量家电及汽车企业所采用。为检验硅烷化处理对于镀
______________________________________________________________________________________________________________
精品资料锌板的耐腐蚀性能以及附着力表现，设计试验对镀锌试片采用各种前处理工艺，并对其喷涂相同厚度的粉末涂料进行涂装，通过500小时盐雾试验对其进行附着力比较。根据GB/T10125-1997人造气氛腐蚀试验--盐雾试验对试验镀锌试片进行500小时中性盐雾试验。试片漆膜平均厚度为70±2μm。对镀锌板进行附着力比较试验，同样用划刀延划叉部位向边缘部位剥离，考察其可剥离宽度。图5所示为此项试验结果。普通锌系磷化镀锌专用磷化硅烷化通过试验结果可以看出，普通锌系磷化可剥离宽度最大，镀锌专用磷化可剥离宽度较普通锌系磷化小，硅烷化可剥离宽度几乎为零，附着力表现最佳。由此可得出结论，在镀锌板上运用硅烷化处理工艺后，可显著提高镀锌板与漆膜间的附着力，提高镀锌涂装产品的质量。2 处理方式工件处理方式，是指工件以何种方式与槽液接触达到化学预处理之目的，包括全浸泡式、全喷淋式、喷淋浸泡组合式、刷涂式等。它主要取决于工件的几何尺寸及形状、场地面积、投资规模、生产量等因素的影响。例如几何尺寸复杂的工件，不适合于喷淋方式；油箱、油桶类工件在液体中不易沉入，因而不适合于浸泡方式。2.1 全浸泡方式将工件完全浸泡在槽液中，待处理一段时间后取出，完成除油或硅烷化等目的的一种常见处理方式，工件的几何形状繁简各异，只要液体能够到达的地方，都能实现处理目标，这是浸泡方式的独特优点，是喷淋、刷涂所不能比拟的。其不足之处，是没
金属硅烷前处理技术
金属硅烷前处理技术
金属硅烷前处理技术是一种将金属表面处理成硅烷基化合物的技术。该技术主要用于金属的防腐蚀和提高表面润滑性能。
金属硅烷前处理技术的主要步骤包括清洗、活化和硅烷基化处理。
清洗步骤主要是将金属表面的油脂、氧化物和污垢等污染物清除，以保证后续处理的有效性。
活化步骤是通过化学活化剂处理金属表面，增加表面活性，使硅烷化剂能够更好地与金属反应。
硅烷基化处理是使用硅烷化剂对金属表面进行处理，形成硅烷基化合物层。硅烷基化合物具有较好的黏附性和耐腐蚀性，能够有效地防止金属被氧化、腐蚀和磨损，同时还能提高金属表面的润滑性能。
金属硅烷前处理技术广泛应用于航空航天、汽车制造、电子设备等领域，可以提高产品的质量和耐用性，延长使用寿命。同时，该技术还能够减少对环境的污染，提高生产效率，具有较好的经济效益和社会效益。

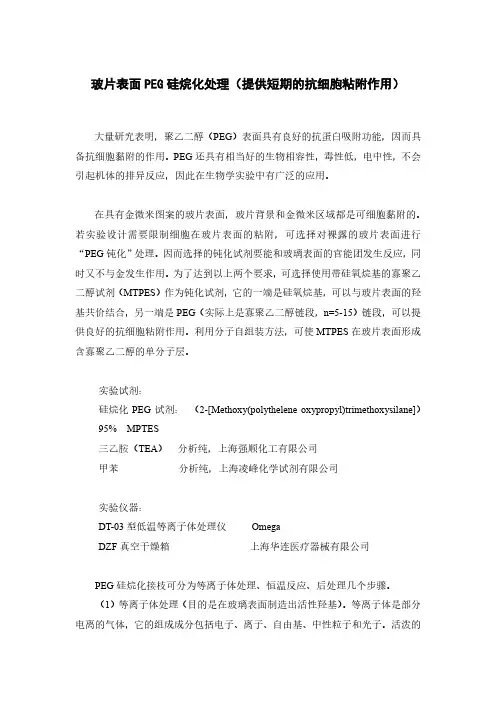

玻片表面PEG硅烷化处理方法(提供抗细胞粘附作用)
玻片表面PEG硅烷化处理（提供短期的抗细胞粘附作用）
大量研究表明，聚乙二醇（PEG）表面具有良好的抗蛋白吸附功能，因而具
备抗细胞黏附的作用。PEG还具有相当好的生物相容性，毒性低，电中性，不会
引起机体的排异反应，因此在生物学实验中有广泛的应用。
在具有金微米图案的玻片表面，玻片背景和金微米区域都是可细胞黏附的。
若实验设计需要限制细胞在玻片表面的粘附，可选择对裸露的玻片表面进行
“PEG钝化”处理。因而选择的钝化试剂要能和玻璃表面的官能团发生反应，同
时又不与金发生作用。为了达到以上两个要求，可选择使用带硅氧烷基的寡聚乙
二醇试剂（MTPES）作为钝化试剂，它的一端是硅氧烷基，可以与玻片表面的羟
基共价结合，另一端是PEG（实际上是寡聚乙二醇链段，n=5-15）链段，可以提
供良好的抗细胞粘附作用。利用分子自组装方法，可使MTPES在玻片表面形成
含寡聚乙二醇的单分子层。
实验试剂：
硅烷化PEG试剂： （2-[Methoxy(polythelene oxypropyl)trimethoxysilane]） 95% MPTES
三乙胺（TEA） 分析纯，上海强顺化工有限公司
甲苯 分析纯，上海凌峰化学试剂有限公司
实验仪器：
DT-03型低温等离子体处理仪 Omega
DZF真空干燥箱 上海华连医疗器械有限公司
PEG硅烷化接枝可分为等离子体处理、恒温反应、后处理几个步骤。
（1）等离子体处理（目的是在玻璃表面制造出活性羟基）。等离子体是部分
电离的气体，它的组成成分包括电子、离子、自由基、中性粒子和光子。活泼的自由基易发生化学反应，带电的微粒通过高速撞击能做功。通过化学反应和物理
轰击，等离子体处理能够对各种材料进行表面改性处理。
具有金微米图案的玻片首先要用氧等离子体进行表面活化，等离子体处理仪
的工作功率为100 W，真空度0.3 mBar，处理时间15 min. 处理结束后，将玻片
取出装架并立即放入Milli-Q水中浸泡20 min，这一步操作的目的是在玻璃表面

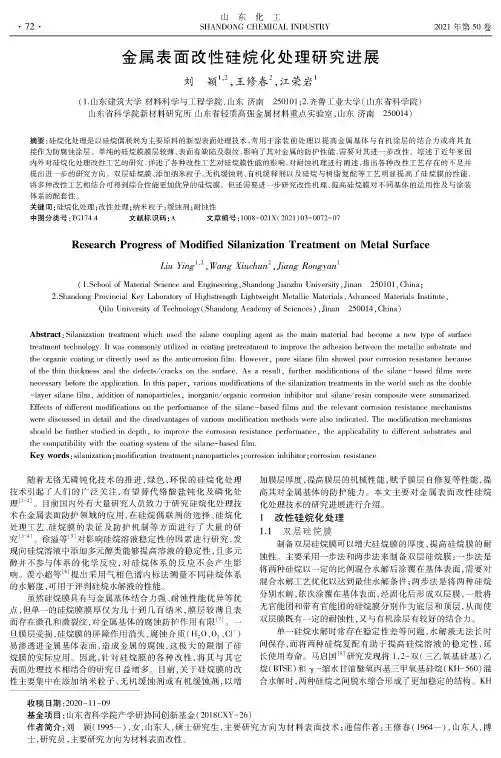

金属表面改性硅烷化处理研究进展
山东化工
SHANDONG CHEMICAL IDUSTRY・72・
2021年第
50卷
金属表面改性硅烷化处理研究进展
刘颖1
>2，
王修春2,
江荣岩1
（
1.山东建筑大学材料科学与工程学院，山东济南
250101；
2.齐鲁工业大学（山东省科学院）
山东省科学院新材料研究所山东省轻质高强金属材料重点实验室，山东济南
250014）
摘要:硅烷化处理是以硅烷偶联剂为主要原料的新型表面处理技术，常用于涂装前处理以提高金属基体与有机涂层的结合力或将其直
接作为防腐蚀涂层’单纯的硅烷膜膜层较薄、表面有缺陷及裂纹，影响了其对金属的防护性能,需要对其进一步改性’综述了近年来国
内外对硅烷化处理改性工艺的研究，详
述了各种改性工艺对硅烷膜性能的影响,对耐蚀机理进行阐述，指出各种改性工艺存在的不足并
提出进一步的研究方向’双层硅烷膜、添加纳米粒子、无机缓蚀剂、有机缓释剂以及硅烷与树脂复配等工艺明显提高了硅烷膜的性能，
将多种改性工艺相结合可得到综合性能更加优异的硅烷膜’但还需要进一步研究改性机理,提高硅烷膜对不同基体的适用性及与涂装
体系的配套性’
关键词：硅烷化处理;改性处理;纳米粒子;缓蚀剂;耐蚀性
中图分类号
:
TG174.4 文献标识码
:
A 文章编号
:
1008-021X（
2021）
03-0072-07
Research Progress of Modified Silanization Treatment on Metal Surface
Lin Ying1,2 ,
Wang XiucCun2 ,
Jiang Rongya$
(
1.School of Material Science and Engineering,
Shandong Jianzhu University,
Jinan 250101,
China；
2.Shandong Provincial Key Labomtom of HRhsOength LRhtweRht Metal/v Materials, Advanced Materials enstitute,

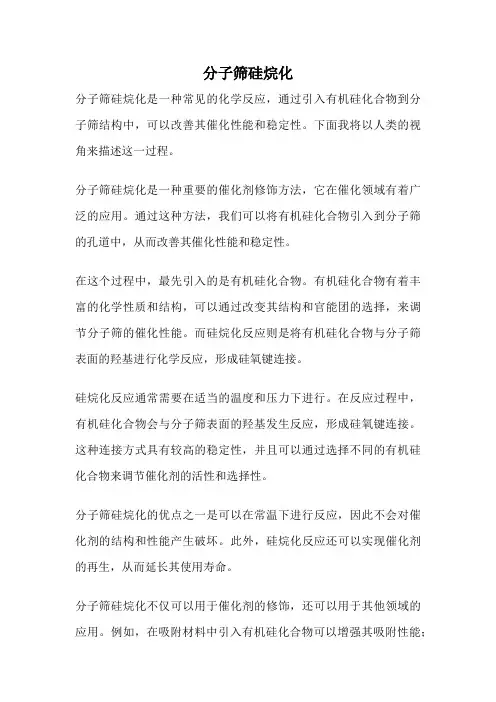

分子筛硅烷化
分子筛硅烷化
分子筛硅烷化是一种常见的化学反应，通过引入有机硅化合物到分子筛结构中，可以改善其催化性能和稳定性。下面我将以人类的视角来描述这一过程。
分子筛硅烷化是一种重要的催化剂修饰方法，它在催化领域有着广泛的应用。通过这种方法，我们可以将有机硅化合物引入到分子筛的孔道中，从而改善其催化性能和稳定性。
在这个过程中，最先引入的是有机硅化合物。有机硅化合物有着丰富的化学性质和结构，可以通过改变其结构和官能团的选择，来调节分子筛的催化性能。而硅烷化反应则是将有机硅化合物与分子筛表面的羟基进行化学反应，形成硅氧键连接。
硅烷化反应通常需要在适当的温度和压力下进行。在反应过程中，有机硅化合物会与分子筛表面的羟基发生反应，形成硅氧键连接。这种连接方式具有较高的稳定性，并且可以通过选择不同的有机硅化合物来调节催化剂的活性和选择性。
分子筛硅烷化的优点之一是可以在常温下进行反应，因此不会对催化剂的结构和性能产生破坏。此外，硅烷化反应还可以实现催化剂的再生，从而延长其使用寿命。
分子筛硅烷化不仅可以用于催化剂的修饰，还可以用于其他领域的应用。例如，在吸附材料中引入有机硅化合物可以增强其吸附性能；在分离材料中引入有机硅化合物可以提高其分离效率。因此，分子筛硅烷化具有广泛的应用前景。
总的来说，分子筛硅烷化是一种重要的催化剂修饰方法，通过引入有机硅化合物到分子筛结构中，可以改善其催化性能和稳定性。这种方法不仅可以在催化领域中应用，还可以用于吸附、分离等领域。通过对有机硅化合物的选择和反应条件的控制，我们可以实现对分子筛性能的精确调控，为相关领域的研究和应用提供了新的思路和方法。
硅烷化反应
硅烷化反应
硅烷化反应是一种有机合成反应，其通过将含有硅氢键的有机化合物与含有烯烃键的有机化合物反应，生成含有硅烷键的有机化合物。该反应在有机合成领域中具有广泛的应用，可以用于合成各种有机硅化合物。
硅烷化反应的机理比较复杂，涉及到硅氢键的断裂和烯烃键的开裂。一般来说，硅烷化反应可以分为两步进行。首先，硅氢键被烯烃的双键攻击，形成一个碳硅键和一个新的烯烃中间体。接着，这个中间体经过一系列的重排和消除反应，最终生成硅烷化产物。
硅烷化反应可以用于合成有机硅化合物，其中最常见的是硅醚和硅醚烷。硅醚是一种含有硅烷键和氧原子的有机化合物，常用于溶剂和催化剂中。硅醚烷则是一种含有硅烷键的有机化合物，其具有较好的降低摩擦系数和增加润滑性能的特点，广泛应用于润滑油、液压油和机械油中。
除了硅醚和硅醚烷，硅烷化反应还可以合成其他一些有机硅化合物，如硅酮、硅酸酯和硅酸酰胺等。这些有机硅化合物在化工、医药和农药等领域中有着重要的应用。例如，硅酮可以用于合成硅橡胶和硅树脂，具有优良的耐热性和耐候性；硅酸酯可以用于合成陶瓷和涂料，具有优异的耐化学腐蚀性能。
硅烷化反应的反应条件较为温和，一般在室温下或轻微加热的条件下进行。反应的催化剂通常是一些贵金属催化剂，如铑、铂和钯等。此外，还可以使用一些有机碱或有机酸作为催化剂。反应时间通常较短，几分钟到几小时不等，具体时间取决于反应物的反应性和反应条件的选择。
在实际应用中，硅烷化反应可以通过不同的反应方式进行。例如，可以通过氢化硅烷化反应将硅氢键转化为硅烷键。此外，还可以通过氧化硅烷化反应将含有硅氢键的有机化合物与氧化剂反应，生成硅烷键。
硅烷化反应是一种重要的有机合成反应，可以用于合成各种有机硅化合物。该反应具有广泛的应用前景，在化工、医药和农药等领域中有着重要的应用价值。随着合成方法的不断改进和研究的深入，硅烷化反应在有机合成领域中的地位将变得更加重要。

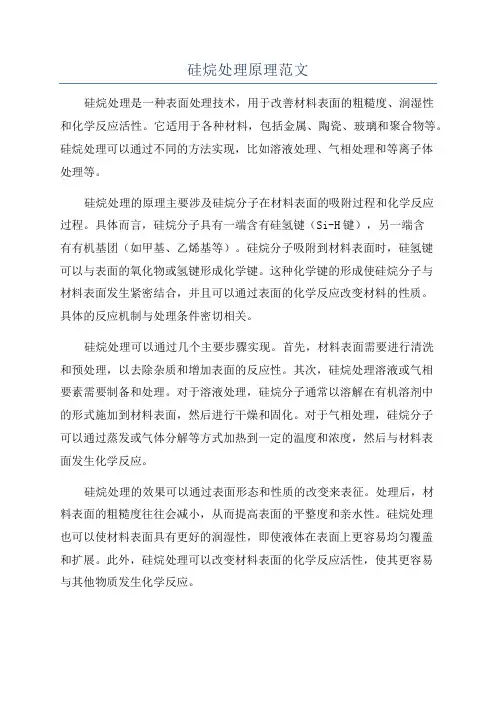

硅烷处理原理范文
硅烷处理原理范文
硅烷处理是一种表面处理技术，用于改善材料表面的粗糙度、润湿性和化学反应活性。它适用于各种材料，包括金属、陶瓷、玻璃和聚合物等。硅烷处理可以通过不同的方法实现，比如溶液处理、气相处理和等离子体处理等。
硅烷处理的原理主要涉及硅烷分子在材料表面的吸附过程和化学反应过程。具体而言，硅烷分子具有一端含有硅氢键（Si-H键），另一端含有有机基团（如甲基、乙烯基等）。硅烷分子吸附到材料表面时，硅氢键可以与表面的氧化物或氢键形成化学键。这种化学键的形成使硅烷分子与材料表面发生紧密结合，并且可以通过表面的化学反应改变材料的性质。具体的反应机制与处理条件密切相关。
硅烷处理可以通过几个主要步骤实现。首先，材料表面需要进行清洗和预处理，以去除杂质和增加表面的反应性。其次，硅烷处理溶液或气相要素需要制备和处理。对于溶液处理，硅烷分子通常以溶解在有机溶剂中的形式施加到材料表面，然后进行干燥和固化。对于气相处理，硅烷分子可以通过蒸发或气体分解等方式加热到一定的温度和浓度，然后与材料表面发生化学反应。
硅烷处理的效果可以通过表面形态和性质的改变来表征。处理后，材料表面的粗糙度往往会减小，从而提高表面的平整度和亲水性。硅烷处理也可以使材料表面具有更好的润湿性，即使液体在表面上更容易均匀覆盖和扩展。此外，硅烷处理可以改变材料表面的化学反应活性，使其更容易与其他物质发生化学反应。 硅烷处理在多个领域具有广泛的应用。在电子器件制造中，硅烷处理可以用于改善表面的电性能、耐火性能和粘附性能。在光学器件制造中，硅烷处理可以用于抗反射膜的制备和表面摩擦力的调控。在生物医学领域，硅烷处理可以用于材料的生物相容性改善和疾病检测器件的制备。同时，硅烷处理也被广泛应用于涂料、纺织品和塑料制品等行业。
总之，硅烷处理是一种通过硅烷分子在材料表面的吸附和化学反应改变材料性质的表面处理技术。它在多个领域具有广泛的应用，通过改善表面的粗糙度、润湿性和化学反应活性，提高材料的性能和功能。
普碳钢板表面硅烷化处理
纳米硅烷化金属表面前处理技术
国外主要是德国，美国，在金属表面预处理方面已经工业化，主要是代替原有的磷化预处理技术，因为没有磷处理液的排放。
国内这两年刚开始进行产业化的试点，主要是存在处理液的稳定性问题。由于这项技术表现了无含磷废水，成本低，处理效果好等显著的优势，国内表面处理行业对这项表现了极高的兴趣。在今后五年内，可能有百分之30%的磷化工业线被这项技术代替。
基本原理：这项技术利用了硅成分的有机-无机杂化溶胶材料，在金属表面形成厚度为几百纳米薄膜。
特点是：在凝胶成膜时，是以化学键和金属板基体结合，因此在金属表面上的附着力强。可以采用喷涂，浸渍等作业的方式。涂膜后，可以自然干燥硬化，试验表明:钢板一旦涂膜后，即使没有烘干作业，表面也不再有生锈，返锈现象，为连续化生产创造了条件。
同时膜层具有疏水特征，因此隔水防锈功能好，可以明显改善金属表面和有机涂料的附着力本身没有对人体有害的成分，基本为水份。
纳米硅烷处理剂可以用于：
钢铁及合金；
铝及合金；
锌及合金；
镁及合金等各种金属材料的表面防锈，涂饰前处理，并可以与相关的后续有机树脂涂料配套。
该项技术处理冷轧钢板后的性能指标：
裸膜耐腐蚀性能：
测试方法: 硫酸铜点滴法
结果: 90秒以上不变色
盐水浸泡法：
裸膜在3%氯化钠水溶液浸泡2小时，
要求:
膜层不变色，不起泡，无锈斑及麻点。
橡胶硅烷化处理
橡胶硅烷化处理
橡胶硅烷化处理是一种常见的橡胶表面改性方法，通过在橡胶表面引入硅烷基团，可以改善橡胶的表面性能和界面亲和性。本文将从橡胶硅烷化处理的原理、方法和应用等方面进行探讨。
一、橡胶硅烷化处理的原理
橡胶硅烷化处理的原理是通过将含有硅烷基团的硅烷化剂与橡胶表面发生反应，形成化学键连接。硅烷化剂通常包括有机硅化合物，如氨基硅烷、甲基硅烷等。这些硅烷化剂具有活性氨基、羟基或甲基等官能团，能够与橡胶表面的活性基团发生反应，形成硅烷键。
橡胶硅烷化处理的方法主要包括溶液法、热固化法和辐射法等。其中，溶液法是最常用的方法。具体操作步骤如下：
1. 将硅烷化剂与溶剂按一定比例混合，并加热搅拌使其溶解均匀；
2. 将橡胶制品浸泡在硅烷化剂溶液中，保持一定的时间，使硅烷化剂能够与橡胶表面反应；
3. 取出橡胶制品，进行干燥和固化处理，使硅烷化剂与橡胶表面形成牢固的化学键。
三、橡胶硅烷化处理的应用
橡胶硅烷化处理可以改善橡胶的表面性能和界面亲和性，使其在各种应用领域中发挥更好的性能。具体应用如下：
1. 橡胶粘接剂：橡胶硅烷化处理可以提高橡胶与其他材料的粘接强度，使橡胶粘接剂在汽车、航空航天等领域中得到广泛应用。
2. 橡胶填料：橡胶硅烷化处理可以增强橡胶填料与基体材料的界面结合力，提高填料的分散性和增强效果。
3. 橡胶改性剂：橡胶硅烷化处理可以改善橡胶的热稳定性、耐磨性和耐候性，提高其机械性能和使用寿命。
4. 橡胶涂层：橡胶硅烷化处理可以提高橡胶涂层的附着力和耐化学品性能，广泛应用于建筑、船舶、家电等领域。
5. 橡胶填充剂：橡胶硅烷化处理可以提高橡胶填充剂的分散性和增强效果，使其在橡胶制品中得到更好的应用。
橡胶硅烷化处理是一种有效的橡胶表面改性方法，通过引入硅烷基团，可以改善橡胶的表面性能和界面亲和性。其原理是通过硅烷化剂与橡胶表面发生化学键连接，方法主要包括溶液法、热固化法和辐射法等。橡胶硅烷化处理的应用广泛，包括橡胶粘接剂、橡胶填料、橡胶改性剂、橡胶涂层和橡胶填充剂等。通过橡胶硅烷化处理，可以提高橡胶制品的性能和使用寿命，满足不同领域的需求。
玻璃表面硅烷化处理
玻璃表面硅烷化处理
玻璃表面硅烷化处理是一种常用的表面改性技术，通过在玻璃表面形成一层硅烷化薄膜，以改善玻璃的性能和特性。硅烷化处理主要有以下几个步骤：
1. 清洗玻璃表面：使用去离子水或特定的清洁剂对玻璃表面进行清洗，以去除灰尘、污垢和油脂等污染物。
2. 表面活化：将清洗后的玻璃表面通过酸洗或等离子体处理等方式进行表面活化，以增加表面的反应性和接纳性。
3. 硅烷溶液制备：制备硅烷处理液，通常是将有机硅化合物（如三氯甲基硅烷、甲基硅烷醇等）溶解在合适的溶剂中。
4. 硅烷涂覆：将硅烷处理液均匀涂覆在玻璃表面上，可以使用喷涂、浸渍、刷涂等方式进行涂覆。
5. 硅烷化反应：处理过的玻璃样品需要在特定条件下进行硅烷化反应。反应条件可根据硅烷化剂和具体应用要求进行调整。
6. 干燥和固化：经过硅烷化反应后，将样品进行干燥和固化，使硅烷化薄膜形成稳定的玻璃表面保护层。
硅烷化处理可以提供一些优良的性能，包括：
• 水和油的抗附着性：硅烷化薄膜可以阻止水和油等液体的附着，使其在玻璃表面形成滴状，易于清洁。
• 抗污染性：硅烷化薄膜能减少灰尘、污垢和污染物的附着，使玻璃表面保持清洁。 • 耐磨性：硅烷化薄膜能增加玻璃的硬度和耐磨性。
• 耐化学性：硅烷化薄膜能提高玻璃的耐酸性和耐碱性，减少化学腐蚀。
硅烷化处理被广泛应用于建筑玻璃、光学器件、太阳能电池板等领域，以改善材料的性能和延长使用寿命。
衬管硅烷化
衬管硅烷化是指将衬管表面进行化学修饰，使其表面具有亲水性和亲油性，以达到在衬管内涂层与样品之间形成良好的涂层和样品吸附的目的。硅烷化通常是通过在衬管表面吸附有机硅化合物来实现的。
具体的步骤如下：
1. 清洗衬管：将衬管用溶剂或酸碱溶液清洗干净，去除表面的杂质。
2. 表面活化：在衬管表面形成一层活性基团，使其能够与硅烷化剂反应。活化可以通过酸或碱处理、紫外线照射、等离子体处理等方法实现。
3. 硅烷化处理：将硅烷化剂溶于有机溶剂中，将衬管浸泡在溶液中，使硅烷化剂吸附在衬管表面，并与表面活性基团反应，形成硅烷化层。硅烷化剂可以是三氯甲基硅烷、三甲氧基硅烷、丙烯酸硅烷等。
4. 清洗和干燥：将衬管用溶剂或酸碱溶液清洗干净，去除未反应的硅烷化剂和反应产物。然后在真空或氮气保护下干燥。
完成以上步骤后，衬管表面就形成了一层硅烷化层，可以提高衬管表面的亲水性和亲油性，从而有利于衬管内涂层和样品吸附。
