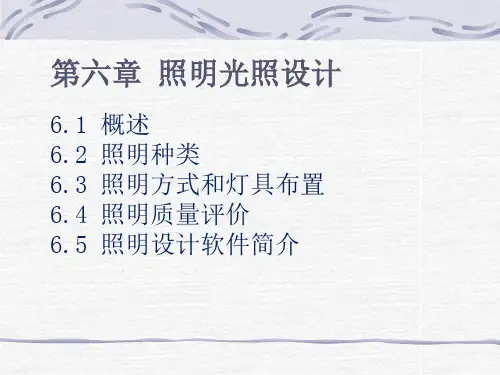

第六章 照明光照设计《电气照明技术(第3版)》课件
2、确定合适的距高比s/h s: 灯具的间距； h: 灯具至工作面的高度
6.4 照明质量评价
一、评价指标
1）照度水平 2）亮度分布 3）照度均匀度
4）照度的稳定性
5）限制眩光
6） 光源的颜色和显色性 7） 其它评价指标
二、照度的表达法
1）平均球面照度
2）平均柱面照度
6.5 照明设计软件简介
一、照明设计软件特点
第六章 照明光照设计
6.1 概述 6.2 照明种类 6.3 照明方式和灯具布置 6.4 照明质量评价 6.5 照明设计软件简介
二、按照明的目的分类
明视照明
气氛照明
三、按照光线的投射方向
定向照明
漫射照明
四、按照明灯具光通量分布
直接照明
半直接照明
半间接照明
间接照明
一般漫射照明
五、正常照明和应急照明的关系
1、功能完整； 2、产品数据库完善，且开放； 3、面对对象的设计方法； 4、计算绘图一体化； 5、设计结果表达丰富、实用。
二、设计举例
6.3 照明方式和灯具布置
一ቤተ መጻሕፍቲ ባይዱ照明方式
指照明设备按照其安装部位或使用功能而构成的基本 制式，一般分为4类：
一般照明 分区一般照明 局部照明 混合照明
二、灯具布置
1、室内灯具布置原则
（1）规定的照度； （2）工作面上照度均匀； （3）光线的射向适当，无眩光、无阴影； （4）灯泡安装容量减至最少； （5）安装容易，维护方便； （6）美观整齐，并与建筑空间相协调。
6.4 照明质量评价
一、评价指标
1）照度水平 2）亮度分布 3）照度均匀度
4）照度的稳定性
5）限制眩光
6） 光源的颜色和显色性 7） 其它评价指标
二、照度的表达法
1）平均球面照度
2）平均柱面照度
6.5 照明设计软件简介
一、照明设计软件特点
第六章 照明光照设计
6.1 概述 6.2 照明种类 6.3 照明方式和灯具布置 6.4 照明质量评价 6.5 照明设计软件简介
二、按照明的目的分类
明视照明
气氛照明
三、按照光线的投射方向
定向照明
漫射照明
四、按照明灯具光通量分布
直接照明
半直接照明
半间接照明
间接照明
一般漫射照明
五、正常照明和应急照明的关系
1、功能完整； 2、产品数据库完善，且开放； 3、面对对象的设计方法； 4、计算绘图一体化； 5、设计结果表达丰富、实用。
二、设计举例
6.3 照明方式和灯具布置
一ቤተ መጻሕፍቲ ባይዱ照明方式
指照明设备按照其安装部位或使用功能而构成的基本 制式，一般分为4类：
一般照明 分区一般照明 局部照明 混合照明
二、灯具布置
1、室内灯具布置原则
（1）规定的照度； （2）工作面上照度均匀； （3）光线的射向适当，无眩光、无阴影； （4）灯泡安装容量减至最少； （5）安装容易，维护方便； （6）美观整齐，并与建筑空间相协调。
舞台灯光设计方案PPT课件
天地排光
布置位置：自天幕上方和下方投向天幕的光 作用任务：用来表现地平线、水平线、高山日出、
日落、下雨、下雪等，也可突出站立在天幕附近 的人物轮廓线、人物逆光剪影。此外，在天空和 地平线之间用地排灯照明，能显现出“无限距离” 的效果，增加视距的延伸感
第13页/共38页
天地排光效果图
第14页/共38页
第28页/共38页
舞台照明灯具
聚光灯
回光灯
天排灯
地排灯
电脑摇头灯
电脑扫描灯
追光灯
第29页/共38页
三基色灯
舞台照明灯具
PAR灯
LED灯
成像灯
频闪灯
魔球灯
强光双球灯
天女散花灯
第30页/共38页
月光灯
换色设备
主要有数字式换色器、色纸等
第31页/共38页
舞台灯光应用
第32页/共38页
舞台灯光应用
第33页/共38页
舞台灯光应用
第34页/共38页
舞台灯光应用
第35页/共38页
舞台灯光应用
第36页/共38页
谢 谢！
第37页/共38页
感谢您的观看！
第38页/共38页
基本功能
染色：演出时所有灯具制造各种色调的艺术氛围 照明：演出或（和）电视录播时，为摄像、录像、
景物、演员提供良好的光照条件 特效：配合表演形式、演出情景和音乐变化，与
电脑灯一起，作出一系列特殊灯光效果 烘托：灯光色彩给人以热烈、喜悦、崇高、庄严
的气氛，烘托舞台气氛
第1页/共38页
基本布光
主要布光有面光、顶光、逆光、耳光、侧 光、特殊效果灯光
第2页/共38页
右侧光
左侧光
酒店照明设计应用之照度要求ppt课件
准
客房
300Lux
重点照明
（书桌、化装
台、阅读区域）
3000K左右
Ra>90
考虑客人看书,化装等 行为活动,重视照明的 功能性
洗手间
200- 4000K左右 300Lux
Ra>90 让客人体会自信、愉 悦的感觉
•酒店照明设计应用之照度要求
•6
酒店设计应用
建
区域
照度
色温
显色性
说明
议
照
主席台
300Lux
人获得安全感
准
地面
适当的照度和色温不
通道
水平照度 3000K左右 Ra>80 仅使客人获得安全的
100-
感受同时在进入客房
150Lux
前营造出温馨亲切的
感觉
•酒店照明设计应用之照度要求
•5
酒店设计应用
建
议
区域
照度
色温
显色性
说明
照
明 标
客房 基础照明
50-
3000K左右
100Lux
Ra>90
体现休息所需要的宁 静,亲切的特点
4000K-
Ra>85
突出重点
明
重点照明
6000K
提高注意力
标
准
听众区域
200Lux
4000K-
Ra>85
满足书写要求
基础照明
6000K
•酒店照明设计应用之照度要求
•7
酒店设计应用
建
议
区域
照度
色温
显色性
说明
照
明
中餐
200Lux 3000K左右 Ra>90
办公空间照明PPT课件
从账目到订单的处理该办公室的目的就是构筑团队精神有效地支持所有的团体目标基本区域大空间办公室行政部门办公室普通办公室询呼中心服务中心标准照明要求均匀适中的照明质量灯具不醒目眩光控制一般的灯具照度一致手动控制高级照明要求均匀增加直接间接照明低眩光的灯具不同的照度水平使用照明控制系统与日光连接与大楼智能管理系统相连工作区照明设计照明要求理想的照明必须符合视觉任务的要求为提高视觉满意度及满足计算机的广泛使用必须严格限制眩光由于大量使用灯具必须非常关心维护成本对于大空间的办公室最重要的是照明质量及灯具光源和元器件的更换方便照度水平
第16页/共20页
走廊照明设计
这是连接不同部门和大楼 之间的公共区域。门厅和 走廊也可以用来展示艺术 品或公司获得的荣誉。
走廊由于没有任何视觉要 求，所以在照明设计上为 节俭提供了良好的机会。 照明设计可以用来反映办 公室的形象。根据办公室 的照明水等级，走廊的常 规照明可以在200到500 lux之间。
第18页/共20页
第19页/共20页
感谢观看！
第20页/共20页
高级照明要求
均匀
增加直接/间接照明
低眩光的灯具
不同的照度水平
使用照明控制系统, 与日光连接, 与大
楼智能管理系统相连
第12页/共20页
照明要求 理想的照明必须符合视觉任务的要求 为提高视觉满意度及满足计算机的广泛使用, 必须严格限制眩光 由于大量使用灯具, 必须非常关心维护成本 对于大空间的办公室, 最重要的是照明质量及 灯具光源和元器件的更换方便 照度水平 500 - 1,000 lux 照度, 决定于视觉要求 安全 心理及生理的要求, 如舒适 经济性 实践经验,年龄 均匀性 (Emin / Eave):大于 0.8,非工作区域的 照度不应小于工作区域的50%, 最小应大于 350lx
第16页/共20页
走廊照明设计
这是连接不同部门和大楼 之间的公共区域。门厅和 走廊也可以用来展示艺术 品或公司获得的荣誉。
走廊由于没有任何视觉要 求，所以在照明设计上为 节俭提供了良好的机会。 照明设计可以用来反映办 公室的形象。根据办公室 的照明水等级，走廊的常 规照明可以在200到500 lux之间。
第18页/共20页
第19页/共20页
感谢观看！
第20页/共20页
高级照明要求
均匀
增加直接/间接照明
低眩光的灯具
不同的照度水平
使用照明控制系统, 与日光连接, 与大
楼智能管理系统相连
第12页/共20页
照明要求 理想的照明必须符合视觉任务的要求 为提高视觉满意度及满足计算机的广泛使用, 必须严格限制眩光 由于大量使用灯具, 必须非常关心维护成本 对于大空间的办公室, 最重要的是照明质量及 灯具光源和元器件的更换方便 照度水平 500 - 1,000 lux 照度, 决定于视觉要求 安全 心理及生理的要求, 如舒适 经济性 实践经验,年龄 均匀性 (Emin / Eave):大于 0.8,非工作区域的 照度不应小于工作区域的50%, 最小应大于 350lx
照明设计实践及案例解析ppt课件
ppt精选版
16
ppt精选版
<<道路照明
道路照明，在夜间给车辆和 行人提供必要的能见度。道 路照明可以改善交通条件， 减轻驾驶员疲劳，并有利于 提高道路通行能力和保证交 通安全，此外，还可美化市 容。 城市的机动车交通道路上， 照明主要方式，所以高效节 能的照明产品和智能运用成 为首选 。照明设计应选用暖 色温光源，以求达到保障交 通安全、提高交通运输效率、 降低犯罪活动和美化城市夜 晚环境的效果以良好的呈现 出展场和展品的实体感。
ppt精选版
7
<< 照明设计的工作内容
➢优秀全面的照明设计师应具备的知识和能力：
1、不同用途照明的规范要求 2、能看懂各种图纸 3、绘制效果图和照明设计分析图 4、掌握各种照明产品 5、掌握施工图设计规范 6、现场安装调试指导
ppt精选版
8
室内篇
ppt精选版
9
<< 住宅照明
住宅照明设计的目的是营造一个温馨的、舒服的、富于清爽的氛围。
25
室 外 篇
体 育 馆
ppt精选版
26
<< 体育场馆照明
ppt精选版
27
案例欣赏ppt精选版 Nhomakorabea28
<< 紫航大饭店
ppt精选版
29
<<城市旋律汉风会所
ppt精选版
30
<< 甘井子桥
ppt精选版
31
<<中庚香海壹品
ppt精选版
32
<< 印象新海味酒店
ppt精选版
33
<< 宏都筑景
ppt精选版
ppt精选版
照明设计课件
第二节
采光部位与照明方式
一、采光部位光源类型
1、采光部位
自然光的采光部位可分为侧光、高侧光和顶光。
（1）侧光、高侧光：常用
特点：光线有强烈的方向性，光影和明暗感好，可直接感受 室外景物，构造安装方便，造价低，但照度不均匀（可双侧 采光）。
A、窗口形状与采光量： 在采光口面积相等，窗台标高一致时，正方形窗口采光量 最高，竖长方形次之，横长方形最少，但竖长方形在进深方 向均匀性好，横长方形在宽度方向较均匀，方形居中，故窗 口形状应结合房间形状，进深大的房间用竖长方形窗，宽浅 房间用横长方形窗。
光色与照度的不同匹配给人的感受不同，如下表
照度（lx）
暖色
中间
冷色
＜500 500—1000 1000—2000 2000—3000 ≥3000
舒适 ↕ 刺激 ↕ 不自然
中等 ↕ 舒适 ↕ 刺激
冷 ↕ 中等 ↕ 舒适
表
常用照明灯具的显色指数（Ra）
灯具类型 白炽灯 卤钨灯 白色荧光灯
Ra 97 95～99 55～85
N=0.32W×125lx×24m2=960W 光通量的损耗按 20%计算： 这样确定房间应安装功率为 200W的白炽灯 960W×20%=192W 960W+192W=1152W 6个（两排，每排3个），即可满足125lx的照度要求
5
国际照明委员会对不同的作业工作面的照度 有定量要求，推荐的照度如下：
灯光塑造酒吧气氛
吧台陈列架照度较高
3、餐饮环境照明设计
在创造舒适的餐饮环境气氛中，白炽灯在运用上多于荧光灯。 餐厅内的前景照明可在100LX左右，桌上照明要在300-750LX 之间 。
多功能宴会厅，照度较高
(完整版)室内照明设计课件
体育艺术学院 谢青伶
体育艺术学院 谢青伶
1.1.4 光源颜色
• 照明光源的颜色质量常用两个性质不同的术语来 表征：
• 1）光源的色表，即灯光的表观颜色； • 2）光源的显色性，指灯光对它照射的物体颜色的
影响作用。
体育艺术学院 谢青伶
1.1.4 光源颜色
• 1.1.4 .1光源的色表
• 当一个光源的颜色与完全辐射体（黑体）在某一 温度时发出的光色相同时，完全辐射体的温度就 叫做光源的色温，用符号T表示，单位是K（绝对 温度）。
视觉要求中等的作业,注意力集中程度的要求中等,工作者有时要走动
视觉要求和注意力集中程度的要求都比较低,而且工作者常在规定区内走动 工作者并不限于室内某一工位,而是走来走去,作业的视觉要求低或不为同一 群人持续使用的室内区域
体育艺术学院 谢青伶
防止眩光－遮光器
保护角:在过灯具开口面的水平线和刚能看到光源发光部的视线之间 的夹角a;对于磨砂泡或有荧光粉涂层的灯,整个灯是发光体;对于透明 泡壳,钨丝或电弧管才是发光体 截光角:与保护角互余,指水平线和视线之间的夹角b
• 1.2.1.2 照度均匀度
• 照度均匀度以工作面上的最低照度与平均 照度之比表示，不得低于0.7，CIE建议的 数值是0.8。
体育艺术学院 谢青伶
• 1.2.1.3 空间照度
• 平均球面照度，是指位于空间某一点的一个假想小 球面上的平均照度。以符号Es表示.
• 空间一点的平均柱面照度定义为：在该点的一个假 想小圆柱体侧面上的平均照度，它代表空间一点的 垂直面平均照度，以符号Ec表示。
分布条件 一般照明灯具允许的亮度值
500
200
优选的作业亮度
100
墙和天棚的优选亮度
室内照明设计课件
33
四、特例浅析：中华第一灯—— 西汉长信宫灯 长信宫”灯1968年出土于河北省满城县中 山靖王刘胜之妻墓。 整座灯由青铜分体铸造，铸成之后通体鎏 金，鎏金也称火镀金或银镀金，大致的工 艺流程是先将金与汞合金一齐涂抹在金属 器物表面上，之后烘烤器物，汞遇热化退， 金则留存于器面，到了汉代，鎏金工艺已 极为成熟精湛，“长信宫”灯可谓其中典 范，二千多年的时间使灯上的金箔多有剥 落，然而在灯光照射下，整个灯依旧金光 闪闪，华贵非常。
• 方案图与模型（方案图、实体模型） • 生产图预算
52
第三节 灯具的材料与构造
一、灯具的材料 材料作为依附在造型上的皮肤，透过其质感、色彩和肌理，向人们 传达一种氛围，并以此来影响人们的情绪。 目前灯具所使用的材料按照其化学成分来划分，包括： 1. 无机材料，其中又可以氛围金属和非金属材料两种，如金属包括
37
38
39
灯具的文化
取决于
灯具形态的演变
生产生活的需要
取决于
灯具形态的演变
生产生活的需要
由于不同地域不同民族的 文化差异，形成了风格迥 异的民族特色。
原因
40
社会文化艺术 的发展和影响
审美层次的区Biblioteka 别物质水平的差异民族特性与生 活方式的不同
社会制度以及 地理环境
风俗习惯的影 响等
造成东西方在灯具 处理的明显差异
21
第二节 中国的灯具发展简史
1. 人类社会早期：从石器时期人类就开始用光来改善自身的生活与环境，人 类自掌握了人工取火的方式之后，即通过篝火的燃烧火焰的光亮来照明。 人类燃起的第一堆篝火，其实就是人类制作的第一盏灯。
右图为远古人类炼火场景，"炼火"起源于远古时期人类祖先对火的崇拜。"炼 火"的场景与原始人狩猎归来围着大堆篝火庆祝狂欢的场景极为相似。炼火主 要是为了祀福、避邪、治病、求平安，一直流传至今，且流传地非常广泛。
四、特例浅析：中华第一灯—— 西汉长信宫灯 长信宫”灯1968年出土于河北省满城县中 山靖王刘胜之妻墓。 整座灯由青铜分体铸造，铸成之后通体鎏 金，鎏金也称火镀金或银镀金，大致的工 艺流程是先将金与汞合金一齐涂抹在金属 器物表面上，之后烘烤器物，汞遇热化退， 金则留存于器面，到了汉代，鎏金工艺已 极为成熟精湛，“长信宫”灯可谓其中典 范，二千多年的时间使灯上的金箔多有剥 落，然而在灯光照射下，整个灯依旧金光 闪闪，华贵非常。
• 方案图与模型（方案图、实体模型） • 生产图预算
52
第三节 灯具的材料与构造
一、灯具的材料 材料作为依附在造型上的皮肤，透过其质感、色彩和肌理，向人们 传达一种氛围，并以此来影响人们的情绪。 目前灯具所使用的材料按照其化学成分来划分，包括： 1. 无机材料，其中又可以氛围金属和非金属材料两种，如金属包括
37
38
39
灯具的文化
取决于
灯具形态的演变
生产生活的需要
取决于
灯具形态的演变
生产生活的需要
由于不同地域不同民族的 文化差异，形成了风格迥 异的民族特色。
原因
40
社会文化艺术 的发展和影响
审美层次的区Biblioteka 别物质水平的差异民族特性与生 活方式的不同
社会制度以及 地理环境
风俗习惯的影 响等
造成东西方在灯具 处理的明显差异
21
第二节 中国的灯具发展简史
1. 人类社会早期：从石器时期人类就开始用光来改善自身的生活与环境，人 类自掌握了人工取火的方式之后，即通过篝火的燃烧火焰的光亮来照明。 人类燃起的第一堆篝火，其实就是人类制作的第一盏灯。
右图为远古人类炼火场景，"炼火"起源于远古时期人类祖先对火的崇拜。"炼 火"的场景与原始人狩猎归来围着大堆篝火庆祝狂欢的场景极为相似。炼火主 要是为了祀福、避邪、治病、求平安，一直流传至今，且流传地非常广泛。
照明设计案例分析PPT课件
第3页/共12页
第4篇 室内照明设计案例赏析
空间二：客厅
照明要求： 实现满足视听、交流的照明 需求。
HXE
《室内外环境设计初步》课程
第4页/共12页
第4篇 室内照明设计案例赏析
HXE
客厅照明是一层公 共空间照明的高潮。
采用多种方式组合的 照明组织形式。
筒灯作为中以照现型代通直水过接晶暗台照灯藏灯明作荧可即为光以以客灯充“厅点为当主”的的客阅照丰形厅读明富式提时，。装供的形饰均工成空匀作空间的照间，漫明的其射。视光光觉效。中又心形。成对光环境 《室内外环境设计初步》课程
某别墅照明设计hex本案例为三层复式结构住宅建筑面积为260以不同功能空间的具体功能差异作为照明设计定位的依据结合装饰形式选择适宜的照明方式力图打造符合功能要求又具有舒适温暖感的居住空间照明环境
案例：某别墅照明设计
工程概况
本案例为三层复式结构住宅建筑，面积为260㎡
照明设计说明
以不同功能空间的具体功能差异作为照明设计 定位的依据，结合装饰形式选择适宜的照明方 式，力图打造符合功能要求，又具有舒适、温 暖感的居住空间照明环境。
第5页/共12页
Байду номын сангаас
第4篇 室内照明设计案例赏析
空间三：餐厅
照明要求： 满足就餐的照明需求。
HXE
《室内外环境设计初步》课程
第6页/共12页
第4篇 室内照明设计案例赏析
HXE
餐厅应提供柔和的 光环境，并可强调 一定的亮度对比。
筒该灯主的灯设的置选即择考一虑方增面强为空餐间桌的上装“方饰点提效”元供果素适的，宜呼又的应能水。够平为照餐度桌，周同边时提考供虑环了境形照式明与。 《室内外环境设计初步》课程
第4篇 室内照明设计案例赏析
空间二：客厅
照明要求： 实现满足视听、交流的照明 需求。
HXE
《室内外环境设计初步》课程
第4页/共12页
第4篇 室内照明设计案例赏析
HXE
客厅照明是一层公 共空间照明的高潮。
采用多种方式组合的 照明组织形式。
筒灯作为中以照现型代通直水过接晶暗台照灯藏灯明作荧可即为光以以客灯充“厅点为当主”的的客阅照丰形厅读明富式提时，。装供的形饰均工成空匀作空间的照间，漫明的其射。视光光觉效。中又心形。成对光环境 《室内外环境设计初步》课程
某别墅照明设计hex本案例为三层复式结构住宅建筑面积为260以不同功能空间的具体功能差异作为照明设计定位的依据结合装饰形式选择适宜的照明方式力图打造符合功能要求又具有舒适温暖感的居住空间照明环境
案例：某别墅照明设计
工程概况
本案例为三层复式结构住宅建筑，面积为260㎡
照明设计说明
以不同功能空间的具体功能差异作为照明设计 定位的依据，结合装饰形式选择适宜的照明方 式，力图打造符合功能要求，又具有舒适、温 暖感的居住空间照明环境。
第5页/共12页
Байду номын сангаас
第4篇 室内照明设计案例赏析
空间三：餐厅
照明要求： 满足就餐的照明需求。
HXE
《室内外环境设计初步》课程
第6页/共12页
第4篇 室内照明设计案例赏析
HXE
餐厅应提供柔和的 光环境，并可强调 一定的亮度对比。
筒该灯主的灯设的置选即择考一虑方增面强为空餐间桌的上装“方饰点提效”元供果素适的，宜呼又的应能水。够平为照餐度桌，周同边时提考供虑环了境形照式明与。 《室内外环境设计初步》课程
