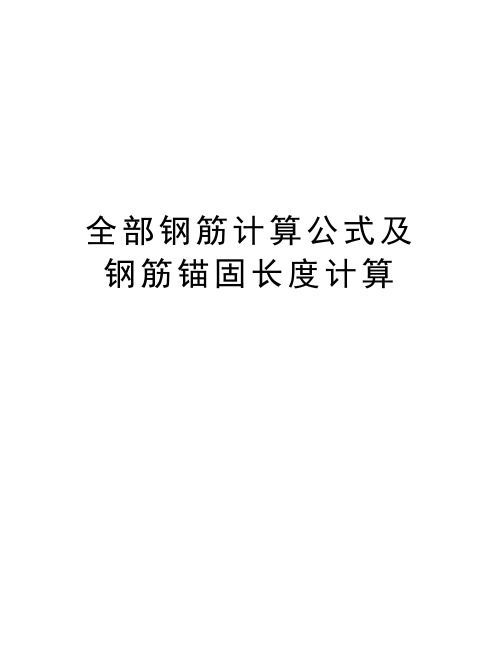

全部钢筋计算公式及钢筋锚固长度计算说课讲解
全部钢筋计算公式及钢筋锚固长度计算全部钢筋计算公式一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
梁钢筋构造课件
护层(直锚长度) ≥Ld时，锚 固长度Ld=Max(LaE ,0.5hc＋
5d) 当hc-保护层(直锚长度) ＜ Ld时,必须弯锚，hc-保护层
＋15d
❖ (5)、KL下部不伸入支座筋构造
❖ (6)、KL侧面构造钢筋G(11G101-1P87，两侧面构造 筋搭接和锚固长度可取15d；梁腹板高度hw≥450mm 时，设置侧面纵向构造筋，间距≤200mm，对称布 置)。
长短悬挑梁的判定 L»4hb为长XL,反之为 短XL。第一排上部纵 筋的端部45°弯斜，
只适用于长XL
悬挑端的箍筋间 距一般只有一种
上部纵筋第二排 伸到悬挑端长度
的0.75处
❖ (1)、纯悬挑梁上部纵筋构造
当判定纯XL为长XL时，上部纵筋中有在端部附近下弯 45°的斜坡，至少有2根角筋，并且不少于第一排纵筋 的1/2的上部纵筋一直伸到悬挑梁端部，再拐直角弯直 伸到梁底。（注意直弯钢筋排列顺序）
判断长悬挑还是短悬挑？
SUCCESS
THANK YOU
2024/10/4
右梁不能直锚的钢 筋（或多出的钢筋） 弯锚：弯锚水平段 长度≥0.4Lae，弯 钩段水平段长度为
15d
对非抗震KL的规 定
2、抗震屋面框架梁WKL钢筋构造 P80 ❖ 与抗震楼层KL构造大致相同，
❖ WKL端支座节点构造:上部钢筋弯锚至梁底
3、非框架梁L钢筋端构支造座上（部1纵1筋G1两0种1-1P86）
延伸方式的区别？
中间支座延伸长度，如果
有第二排，又是多少？
上部为通长筋时，上 部钢筋连接位置在跨 中Ln/3内，下部在支
座Ln/4内
墙或 区， ，如 加密
端支座上部纵筋弯锚，弯折 段15d，弯锚水平段长度要 求满足两种方式的规定值
通长筋与贯通筋的区别
通长筋与贯通筋的区别
有点区别，03G101-1最早版本，框架梁中提的是贯通筋，新版本已改为通长筋。
大概的区别是这样的：
1.贯通筋指贯通整根梁，只能是同种直径钢筋搭接（或其他连接）。
2.通长筋则可以是相同或不同直径钢筋搭接（或其他连接）。
因为抗震规范只对通长钢筋的配筋量做出了要求，并没有规定要同直径钢筋。
所以按新版的03G101-1就不存在通长筋和支座负筋的匹配问题（因为可以是不同直径的钢筋连接形成通长筋嘛）。
因为通长筋是框架梁的要求，非框架梁上部在支座负筋以外就可以用架立钢筋，同样框架梁的通长钢筋有量的要求，在这个量以外也可以用架立钢筋（比如四肢箍时，上部可以用两根通长筋+两根架立筋）。
架立筋是构造钢筋，与通长筋不同，搭接长度只要150。
框架梁钢筋
框架梁的钢筋有：1.上部贯通筋；2.支座负筋（分边支座负筋和中支座负筋）；3.架立筋；4.下部筋；5.腰筋（构造筋或受扭纵向钢筋）；6.吊筋；7.箍筋；8.拉筋。
1.上部贯通筋上部贯通筋长度= 通跨净跨长＋两端边支座锚固值根据抗震楼层框架梁边支座的锚固规定：①支座宽度> laE时，采用直锚，锚固长度为max{ laE，0.5hc＋5d }；②支座宽度< laE时，采用弯锚，钢筋伸至支座边（柱纵筋内侧），且平直段≥0.4laE时向下弯锚，弯起段长度为15d，锚固长度为max{ laE，边支座宽度－保护层+15d }.2.支座负筋：分边支座负筋和中支座负筋。
边支座负筋：在支座里的锚固长度同上部贯通筋；在边跨里的长度为：第一排负筋在边跨1/3净跨处截断，第二排负筋在1/4净跨处截断，即第一排边支座负筋= +边支座锚固长度第二排边支座负筋= +边支座锚固长度中支座负筋：第一排在支座两边的1/3净跨处截断，第二排在支座两边的1/4净跨处截断。
其中，净跨长度取相邻两跨的大值。
悬挑端负筋的截断点为3/4悬挑端净长。
即第一排边支座负筋=2× +支座宽度第二排边支座负筋=2× +支座宽度3.架立筋：起架立作用，当梁上部筋根数小于箍筋转角个数时设置。
在跨中1/3处设置，当梁上部既有贯通筋又有架立筋时，架立筋的搭接长度取150mm。
即架立筋= +2×llE （llE=150mm）4.下部筋：基础梁时上部和下部的钢筋均贯通，框架梁时下部钢筋一般为单跨贯通，当中支座两边梁底高差c/(hc-50)≤1/6时，支座两边相同直径的下部纵筋可连续布置。
下部筋在边支座的锚固同上部贯通筋，中支座锚固为max{ laE，0.5hc＋5d }。
悬挑段伸入支座的锚固长度取12d。
即：边跨下部筋=边跨净长+边支座锚固长度+ max{ laE，0.5hc＋5d } 中跨下部筋=中跨净长+ 2×max{ laE，0.5hc＋5d }5.腰筋：分梁侧面构造钢筋和受扭钢筋：当为梁侧构造钢筋时，其搭接与锚固长度可取为15d；当为梁侧面受扭纵向钢筋时，其搭接长度为ll或llE（抗震）；其锚固长度与方式同框架梁下部纵筋。
梁钢筋课程讲解
• 锚固长度=650-25+15*25=1000mm
•
右锚固长度同上=1000mm
•
总长=6550+1000*2=8550mm
•
需要1个焊接接头
第8页/共53页
1、单跨梁钢筋计算-KL1
➢ 箍筋长度计算
➢箍筋长度计算
✓ 长度=(梁宽b-保护层*2+d*2)*2+(梁高h-保护层 *2+d*2)*2+1.9d*2+max(10d,75mm)*2
第9页/共53页
1、单跨梁钢筋计算-KL1
➢箍筋根数计算
03G101-1 P62、63
✓ 根数=((左加密区长度-50)/加密间距+1)+(非加
密区长度/非加密间距-1)+((右加密区长度-50)/
加密间距+1）
第10页/共53页
练习
✓1、请用手工计算KL1的箍筋
第11页/共53页
箍筋：加密区长度=1.5*550=825mm 根数=[(825-50)/100+1]*2=18根 非加密区长度=6550-2*825=4900mm 根数=4900/200-1=24根 共计：18+24=42根 箍筋长度（箍筋直径为10mm）
第18页/共53页
3、单跨梁钢筋计算-KL3
➢ 侧面纵向构造或抗扭钢筋的计算03G101-1 P24(五)、62
✓ 构造筋长度=净跨长+2*15d
✓ 抗扭筋长度=净跨长+2*锚固长度（同框架梁下部纵筋）
第19页/共53页
3、单跨梁钢筋计算-KL3
➢ 多肢箍的计算
✓ 箍筋2的计算方式与柱箍筋的计算方来自相同第48页/共53页
梁配筋图解_(超全) 真心好
注释
图 2-1-2 梁的集中标注（习惯法）
第二节 梁集中标注逐项图解
一、梁的集中标注中第一行的习惯注法
小提示：设计院自已的习惯标注或该设计院 内部规定
图 2-2-1地下室层 梁的集中标注第一行
图 2-2-2二、三层 梁的集中标注第一行
图 2-2-3二、三层 不等跨梁的集中标注第一行
图 2-2-4带悬挑梁的双跨梁的集中标注第一行
图 2-2-14框架梁加密箍筋的构造示意
（五）非抗震梁且为两肢箍筋标注箍筋法
图 2-2-15非抗震梁两肢箍筋集中标注
图 2-2-16非抗震梁两肢箍筋构造示意
（六）梁的集中标注中第二行的规则示例注法
图 2-2-17梁的集中标注第二行规则示例注 法
图 2-2-18双跨通长筋轴测投影示意图
提示：在梁的集中标注中，第二行的规则 示例注法，是把通长筋的数量、钢筋强度 等级及直径，写在箍筋行的后面。
图 2-3-6梁的上下部通长筋及架力筋的注法
图 2-3-7框架梁的上下部通长筋及中部架力筋的注法
四、梁的集中标注中第四行的习惯注法
图 2-4-1梁的集中标注中第四行习惯注法 提示：第四行的习惯 注法包含两个内容： 一个是构造钢筋;另一 个是抗扭钢筋
图2-4-2是将构造筋放在梁的两侧中间 部位（沿高度三等分）。构造筋是由 箍筋和拉筋来固定它的位置
ppt课件23三梁的集中标注中第三行的习惯注法232框架梁中通长筋的标注位于角部位于梁底部架力筋位于一排中部ppt课件24235梁的上下部通长筋的注法ppt课件25236梁的上下部通长筋及架力筋的注法ppt课件26237框架梁的上下部通长筋及中部架力筋的注法ppt课件27四梁的集中标注中第四行的习惯注法241梁的集中标注中第四行习惯注法提示
《图解钢筋》框架梁篇(张向荣)
图１ ． ３ ． ５ 上下通长筋两头均为直锚情况长度计算图
Байду номын сангаас８ ７
（ ）上下通长筋一头为直锚一头为弯锚情况长度计算 ３ 上下通长筋长度计算分为绑扎和焊接 （ 或机械连接）两种情况，两种情况搭接位置是相同的，长度计算如图１ ． ３ ． ６所示。
图１ ． ３ ． ６ 上下贯通筋一头为直锚一头为弯锚情况长度计算图
如果把《平法图集》比作“字典” ，
那么《图解钢筋》就是一部“小说” 。 因为它有了真实案例这个故事情节、 墙、梁、板、柱这些鲜活“人物” 、 相互交错产生的矛盾冲突。 你不用你刻意去记，读完这部“小说” ， 钢筋的知识点会很自然地刻在你脑子里。 建议你把它打印出来，装进你的提包里， 有空随便翻翻，你会在悠闲中学会钢筋计算的。 作者 张向荣
在本书的最后，作者不仅向你展示：《图解钢筋》完整版 的所有细节，而且向你披露：如何把钢筋技能转化为工作或财 富能力的技巧和秘诀，但愿你能发现。。。。。。
第三节 框架梁的钢筋计算
一、 框架梁的钢筋标注
框架梁有两种标注方式： 一种是传统标注方式， 一种是平法标注方式。传统标注方式因为很麻烦， 目前很少采用， 这里就不作介绍， 这里只介绍平法标注方式。 框架梁的 平法标注如图１ ． ３ ． １所示。
８ ５
下面一一介绍。 （ ）上下通长筋两边均为弯锚情况长度计算 １ 上下通长筋长度计算分为绑扎和焊接 （ 或机械连接）两种情况，两种情况搭接位置是相同的，长度计算如图１ ． ３ ． ４所示。
图１ ． ３ ． ４ 上下通长筋两边均为弯锚情况长度计算图
８ ６
（ ）上下通长筋两头均为直锚情况长度计算 ２ 上下通长筋长度计算分绑扎和焊接 （ 或机械连接）两种情况，两种情况搭接位置是相同的，长度计算如图１ ． ３ ． ５所示。
全部钢筋计算公式及钢筋锚固长度计算复习课程
全部钢筋计算公式一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3 +端支座锚固值；第二排为Ln/4 +端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽》Lae且》0.5Hc+ 5d，为直锚，取Max{Lae , 0.5Hc + 5d }。
钢筋的端支座锚固值=支座宽 < Lae或w 0.5Hc+ 5d,为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值=Max{Lae , 0.5Hc + 5d }4、腰筋构造钢筋：构造钢筋长度=净跨长+ 2xi5d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度=（梁宽—2 X保护层）+ 2x i1.9d （抗震弯钩值）+ 2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数=（箍筋根数/2）x（构造筋根数/2）;如果给定了拉筋的布筋间距，那么拉筋的根数=布筋长度/布筋间距。
6、箍筋箍筋长度=（梁宽—2X保护层+梁高-2 X呆护层）*2 + 2X l1.9d + 8d 箍筋根数=（加密区长度/加密区间距+1）X2 +（非加密区长度/非加密区间距一1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d,箍筋计算时增加了8d。
7、吊筋吊筋长度=2*锚固（20d ）+2*斜段长度+次梁宽度+2*50,其中框梁高度>800mm 夹角=60°< 800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3 +中间支座值+ Ln/3 ;第二排为：Ln/4 +中间支座值+ Ln/4注意：当中间跨两端的支座负筋延伸长度之和匸该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长+（Ln/3 +前中间支座值）+ （Ln/3 +后中间支座值）；第二排为：该跨净跨长+（Ln/4 +前中间支座值）+ （Ln/4 +后中间支座值）。
梁的配筋计算.doc
梁的配筋计算第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值（15dx2）2、端支座负筋：第一排为Ln/3＋端支座锚固值（0.4Lae+15d）；第二排为Ln/4＋端支座锚固值（0.4Lae+15d）3、中间支座负筋：中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
4、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值（0.4Lae+15d）注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：①支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
②钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }5、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋6、拉筋①拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d②拉筋直径：当梁宽≥350时，拉筋直径为6mm；当梁宽＞350mm，拉筋直径为8mm③拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
7、箍筋(P35)箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
钢筋的区分(受力筋、分布筋、造构筋、箍筋、架立筋、贯通筋、负筋、拉结筋、腰筋)
钢筋的区分（受力筋、分布筋、造构筋、箍筋、架立筋、贯通筋、负筋、拉结筋、腰筋）受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。
怎么样区分板的受力筋跟分布筋？（1）以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。
如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。
（2）以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；（3）以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。
分布筋: 出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。
作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。
（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。
）图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。
是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。
架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。
（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。
如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。
架立钢筋的直径与梁的跨度有关。
）贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。
架立筋和贯通筋有什么区别？在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置,架立筋从字面是就可以知道起架立作用，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。
