抗压无收缩灌浆料规格
- 1 -
抗压无收缩灌浆料规格
随着建筑领域的不断发展和进步，一些新型的材料和工艺也得到
了广泛应用。其中，抗压无收缩灌浆料就是一种很重要的材料。它具
有很好的抗压强度和不收缩的特点，能够有效地提高建筑物的牢固度
和稳定性。
在选择抗压无收缩灌浆料时，需要注意其规格和性能参数。一般
来说，抗压无收缩灌浆料的规格主要包括以下几个方面：
1. 抗压强度：这是衡量抗压无收缩灌浆料性能的一个重要指标。
一般要求抗压强度在70MPa以上。
2. 流动性：流动性好的抗压无收缩灌浆料可以更好地填充空隙，
提高材料的使用效率。一般要求流动性在25cm以上。
3. 凝结时间：凝结时间越短，施工效率就越高。一般要求凝结
时间在60分钟以内。
4. 收缩率：抗压无收缩灌浆料的收缩率要尽量小，以保证建筑
物的稳定性。一般要求收缩率在0.05%以下。
综上所述，选择合适规格的抗压无收缩灌浆料可以更好地保证建
筑物的牢固性和稳定性，同时也提高了建筑物的使用寿命和安全性。
灌浆料强度等级标准
灌浆材料是用高强度材料作为骨料，水泥作为粘结剂，以及高流动性，微膨胀，抗偏析和其他物质来制备的。
将一定量的水加入施工现场并搅拌均匀后即可使用。
灌浆材料具有良好的重力流，快速硬化，早期强度，高强度，无收缩和轻微膨胀；无毒，无害，不老化，对水质及周围环境无污染，自密性好，防锈等。
在施工中具有质量可靠，降低成本，缩短施工周期，使用方便的优点。
它可以从根本上改变设备基座的受力状况，并使其均匀地承受设备的所有负荷，从而满足各种机电设备（重型设备的高精度磨床）的安装要求。
在无垫安装时代，它是一种理想的灌浆材料。
我们应该知道什么是高强度非收缩灌浆材料的强度等级。
灌浆材料的强度等级根据其立方抗压强度值进行人为划分，该值是灌浆材料的特征强度。
根据现行有关标准和规范，高强度灌浆材料的立方抗压强度是标准尺寸的立方尺寸试样，其边长为100㎜，是通过标准方法生产的。
符合iso测试方法的温度为30.1℃，湿度超过99％，固化28天。
告诉大家为什么灌浆材料应按强度分级。
根据标准测试方法，测量非收缩灌浆材料的立方抗压强度。
根据有关标准，建筑材料的强度等级应用材料名称加上其强度标准值表示。
因此，根据立方抗压强度的标准值，将高强度非收缩灌浆材料的强度等级分为c60，c65，c70，c75，c80，c90和c100。
禁止使用高速电动搅拌棒搅拌灌浆材料和电动振动棒。
在一般工程中，建筑物不同部分的载荷是不同的，有些是厚的，有些是薄的，因此不可能完全使用一种强度等级的灌浆材料。
高压零件应使用高强度，无收缩的灌浆材料，低压零件应使用标准强度的灌浆材料。
因此，灌浆材料分为不同的强度等级，以满足不同项目的需求，通过设计和计算选择灌浆材料，为不同的客户和不同的项目提供施工要求和服务。
1.灌浆材料分别为25kg /袋和50kg /袋，应存放在通风干燥的地方，并避免阳光直射。
2.保质期为6个月。
如果超过保质期，则只能在重新检查后才能使用。
灌浆料主要特性、技术性能、施工方法
灌浆料主要特性、技术性能、施工方法无收缩灌浆料是以水泥为基材，适量加入天然高强度骨料、混凝土外加剂等组成的干混材料，加水拌合后具有高流动度、早强、高强、微膨胀等特性。
广泛用于设备基础的二次灌浆，钢结构柱基础灌浆，轨道基础等小缝隙粘结灌浆，地铁、隧道、地下工程逆打法施工缝嵌固，地脚螺栓锚固，混凝土梁、柱、板、墙的加固修补灌浆，以及其他普通混凝土难以浇注的不规则死角、边角及混凝土空洞补灌修复等。
在施工方面具有质量可靠，降低成本，缩短工期和使用方便等优点。
一、主要特性1．高自流性现场只需加水搅拌即可使用，不需要振捣便可自动填充所需灌注空隙：不泌水、不分层、自密性好。
2．早强高强一天强度最高可达50MPa以上，设备安装一天后即可运行生产。
3．微膨胀性粘结强度高。
具有微膨胀性能，无收缩，可确保地脚螺栓、设备与基础以及新老混凝土间的牢固结合。
4．抗腐蚀性早强型抗侵蚀，耐冲刷，具有良好的抗硫酸盐和抗污水侵蚀性能，有较强的抗冲刷性，可用于海港，污水处理厂等工程。
5．抗油渗性在机油中浸泡30天后其强度可以提高1 0%以上。
6．耐久性属无机灌浆材料，不老化，对钢筋无锈蚀。
200万次疲劳试验，50次冻融循环试验，强度无明显变化。
二、技术性能项目标准技术指标普通型高强型早强型粒径. 4.75mm方孔筛筛余／% ≤2.0 ≤2.0 ≤2.0 ≤2.0凝结时间. 初凝／min ≥120 ≥120 ≥120 ≥60泌水率/ % ≤1.0 ≤1.0 ≤1.0 ≤1.0流动度/mm. 初始流动度≥264 280 280 280流动度/mm.. 30min保留值≥240 ≥260 ≥260 ≥260抗压强度/Mpa.6h ———≥25.0抗压强度/Mpa. 1d ≥22.0 ≥25.0 ≥40.0 ≥45.0抗压强度/Mpa. 3d ≥40.0 ≥45.0 ≥60.0 ≥65.0抗压强度/Mpa.28d ≥70.0 ≥75.0 ≥80.0 ≥80.0竖向膨胀率/%.1d ≥0.020 ≥0.020 ≥0.020 ≥0.020钢筋握裹强度(圆钢)／Mpa.28d ≥4.0 ≥6.0 ≥6.0 ≥6.0对钢筋锈蚀作用. 对钢筋无锈蚀作用三、使用方法1．基础处理清扫设备基础表面，不得有碎石、浮浆、灰尘、油污和脱模剂等杂物。
高强无收缩灌浆料执行标准
高强无收缩灌浆料执行标准高强无收缩灌浆料执行标准第一部分：概述1.1 引言高强无收缩灌浆料是一种广泛应用于建筑工程中的材料，通过填充空隙、固化和增强结构，起到加强建筑物抗震、防火、隔热和耐久性能的作用。
本标准旨在规范高强无收缩灌浆料的使用和施工要求，确保其在工程中的高效、可靠和安全应用。
1.2 适用范围本标准适用于各类建筑工程中使用高强无收缩灌浆料的设计、选择、施工和验收等环节。
第二部分：术语和定义2.1 高强无收缩灌浆料高强无收缩灌浆料是一种由水泥、矿渣、沙子、胶凝材料、填料等材料按一定比例混合制成的混凝土类材料。
2.2 技术指标高强无收缩灌浆料的技术指标包括：抗压强度、抗折强度、收缩率、憎水性能、渣球含量等。
第三部分：要求3.1 渣球含量高强无收缩灌浆料的渣球含量应小于5%。
3.2 憎水性能高强无收缩灌浆料的憎水性能应符合国家标准要求。
3.3 施工3.3.1 设计施工前应根据工程要求进行高强无收缩灌浆料的设计，并确定配比方案。
3.3.2 施工环境要求施工环境应保持清洁、干燥，温度适宜，无风。
3.3.3 施工方法高强无收缩灌浆料可以采用机械搅拌或手工搅拌的方式进行施工。
施工前应将施工设备和容器清洁干净，搅拌材料按照配比加入，并进行充分搅拌，确保灌浆料的均匀性。
3.3.4 灌浆工艺在施工现场进行灌浆时，应先将灌浆料充分搅拌，然后用泵送或注浆方式进行灌浆。
灌浆过程中应保证初始灌浆面的无浆漏水现象，并确保灌浆面的平整和牢固。
3.3.5 养护灌浆完成后，应及时进行适当的养护，防止灌浆料早期收缩、开裂等现象的发生。
3.4 验收高强无收缩灌浆料的验收应包括抗压强度、抗折强度、收缩率等指标的检测和评价。
第四部分：质量控制4.1 原材料检验对于用于生产高强无收缩灌浆料的原材料，应进行质量检验，并记录检验结果。
4.2 施工过程控制在施工过程中，应进行现场质量控制，确保材料配比的准确性和施工质量的可靠性。
第五部分：安全要求5.1 操作人员的安全防护操作人员在进行高强无收缩灌浆料施工时，应佩戴符合安全要求的防护用品，并接受相关安全培训。
支座灌浆料标准有哪些
一、应用范围适用于各种预制梁架设的灌浆，用于支座底板与墩台支承垫石之间灌浆。
二、产品特点超高的早期强度；优异的流动性；较长的工作时间；经济性；密实，无收缩；无锈蚀，不含金属骨料；施工方便；不含氯化物三、性能指标四、施工方法及标准1、将支座安装于梁底，安装时应使支座的对称中线与梁体底板的对称中线重合，偏差不得大于0.5mm；逐次拧紧支座螺栓，各个螺栓的拧紧程度应基本一致；螺栓紧固完成后，支座与梁体支座板之间不得有间隙。
2、将地脚螺栓安装于支座的地脚螺栓孔中，螺栓伸出螺母长度为0.25倍螺栓直径。
紧固螺母和套筒螺栓，预防套筒螺栓与支座底面结合处漏浆。
3、在支承垫石上标示出纵、横向对称支承中心线。
支承垫石表面凿毛，清除留在地脚螺栓孔中的杂物，用水将支承垫石表面浸湿饱和，但施工时不得有明水。
然后在支承垫石顶面铺一层20-30mm厚M50干硬性无收缩砂浆，并且夯实、表面平整，注意砂浆标高应考虑落梁后砂浆的压缩量。
清除留在地脚螺栓孔中的杂物，并在梁就位前30min内，在地脚螺栓孔内灌注CGM-320A至支承垫石顶面以下15mm处。
4、浆料按粉料：水=1：0.17(重量比)配制。
应先将水加入搅拌桶内，然后逐渐加入称量好的灌浆料，边投料边用电动搅拌枪进行搅拌，直至粉料全部加完再继续搅拌2-3分钟，使浆料均匀。
搅拌好的浆料应在25分钟内灌注完毕。
5、落梁时应使支座中心线与垫石顶支座纵、横向对称中心线重合。
落梁后应及时对M50干硬性无收缩砂浆进行养护。
6、待地脚螺栓孔灌浆材料达到规定强度后，紧固地脚螺栓，拆除支座临时连接板，安装支座密封围板。
有关支座灌浆料标准有哪些的问题本次就先为大家介绍到这儿了。
南京特恒建材科技有限公司/index.aspx是中国建筑材料科学研究总院技术支持企业！公司生产各类无收缩高强灌浆料、混凝土膨胀剂、修补料、压浆料、聚合物砂浆、石膏粉等特种非金属建筑材料。
公司主要产品技术依托中国建筑材料科学研究总院，秉承专业专注、真诚服务的观念，在多年特种建筑材料市场应用及生产经验积累下，除拥有成熟产品，结合市场需求和强大的技术依托，不断推出新品，保证公司技术始终保持在行业前列，现发展为灌浆材料、混凝土膨胀剂、特种干粉砂浆、无机矿物粉等几大系列二产品成功应用于国内多个大中型工程项目，涉及高速铁路、公路、电厂、钢铁、化工、水利核电、建筑物结构抗裂防收缩、结构抗渗自防水，结构加固等应用领域。
cgm-2灌浆料参数
cgm-2灌浆料参数
CGM-2灌浆料的参数如下：
1. 规格：50kg/袋。
2. 抗压强度：60MPa。
3. 适用范围：建筑物梁、板、柱、基础和地坪的补强加固。
4. 防冻系数：-10。
5. 可售地：全国。
6. 水灰比：12%\~14%。
7. 用途：风力发电、大型设备安装、混凝土结构加固补强。
8. 材质：水泥基灌浆料。
9. 实测28天强度：61.59Mpa。
10. 实测初始流动度：303.2mm。
11. 执行标准：GB/T50448-2015。
12. 截锥初始：302。
13. 抗压强度1天：20MPa。
14. 抗压强度3天：40MPa。
15. 用量：1立方2.3吨。
此外，该产品在以下方面也有不错的表现：高强、早强（1\~3天抗压强度可达30\~50Mpa 以上），自流性高（可填充全部空隙，满足设备二次灌浆的要求），安定性4，烧失量5mm，颜色灰色水泥等。
以上参数仅供参考，建议查阅生产厂家或厂家官网以获取准确信息。

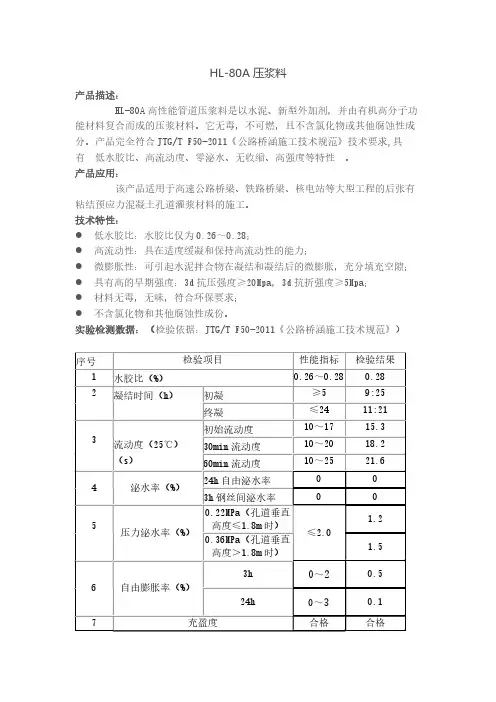

HL-80A(压浆料性能参数及说明)
产品描述： HL-80A 高性能管道压浆料是以水泥、新型外加剂，并由有机高分子功
能材料复合而成的压浆材料。它无毒，不可燃，且不含氯化物或其他腐蚀性成 分。产品完全符合 JTG/T F50-2011《公路桥涵施工技术规范》技术要求,具 有 低水胶比、高流动度、零泌水、无收缩、高强度等特性 。 产品应用：
该产品适用于高速公路桥梁、铁路桥梁、核电站等大型工程的后张有 粘结预应力混凝土孔道灌浆材料的施工。 技术特性： 低水胶比：水胶比仅为 0.26～0.28； 高流动性：具在适度缓凝和保持高流动性的能力； 微膨胀性：可引起水泥拌合物在凝结和凝结后的微膨胀，充分填充空隙； 具有高的早期强度：3d 抗压强度≥20Mpa，3d 抗折强度≥5Mpa； 材料无毒，无味，符合环保要求； 不含氯化物和其他腐蚀性成份。 实验检测数据：（检验依据：JTG/T F50-2011《公路桥涵施工技术规范》）
≥20 ≥40 ≥50 ≥5 ≥6 ≥10 无锈蚀
33 51 75 6.7 9.5 11.8 无锈蚀
施工说明： 使用前必须进行试配以确定最佳配比。 制浆：应采用转速不低于 1000 rpm/min 高速机械搅拌机搅拌，搅拌顺序 为：先将水加入 90%，开启搅拌机，全部粉料加入完毕之后搅拌 3 分钟即 可，然后将 10%水加入再搅拌 2 分钟，把浆体导入储浆桶搅拌直至压浆完 毕。 压浆：在搅拌后尽快压浆，应采取通常的压浆方法。 清洁：用水清洁所有施工工具和设备。
0
0
泌水率（%）
3h 钢丝间泌水率
0
0
0.22MPa（孔道垂直
1.2
高度≤1.8m 时）
压力泌水率（%）
≤2.0
0.36MPa（孔道垂直
1.5
灌浆料强度等级标准
灌浆材料强度等级的标准是由高强度材料作为骨料，水泥作为粘合剂，高流动性，微膨胀和抗偏析材料组成的。
在建筑工地中加入一定量的水并均匀混合后即可使用。
该灌浆材料具有良好的自流动性，快速硬化，早期强度，高强度，无收缩和微膨胀的特点。
无毒，无害，不老化，对水质及周围环境无污染，自密性好，防锈。
具有质量可靠，成本低，工期短，使用方便的优点。
从根本上改变设备底座的受力状况，使其均匀地承受设备的所有负荷，从而满足各种机电设备（重型设备的高精度磨床）的安装要求。
在无垫安装时代，它是一种理想的灌浆材料。
技术特点：早期强度，高强度，大流动性（重力流），无收缩，防渗油参数1.早期强度，高强度：一天最大强度可达到60MPa 以上，设备可放入安装后一天运行。
2.自流状态：在现场加水混合后，直接倒入设备底座，设备底座的所有缝隙都可以充满而不会振动。
3.微膨胀：确保设备与基础之间紧密接触。
4.无腐蚀作用：对钢筋和钢板无腐蚀危害。
5.耐油性：浸泡在机油中30天后，其强度比浸泡前提高了10％以上。
6.耐久性：30次疲劳试验和50次冻融循环的强度没有明显变化。
7.具有良好的耐候性，可在-40℃至600℃的温度下长期安全使用。
灌浆材料分为强度等级：灌浆材料标签和强度等级：灌浆材料强度从标签到强度等级的变化主要是由于采用了不同的强度测试方法，即从GB方法到ISO方法。
这是对中国灌浆材料标准的重大修订，以跟上国际标准。
两种检查方法在砂浆的组成，混合方法，振动成型方法，固化，加载速度，测试条件控制和设备方面存在明显差异。
通过试验比较，采用GB法和ISO法对旧标准灌浆材料的试验结果如下：抗弯强度差异小，可忽略对灌浆材料强度指标的影响；而ISO方法测试的抗压强度通常比GB方法降低大约一个强度等级。
例如，425水泥的强度等级等于32.5。
就平均统计水平而言，标记与强度等级之间的关系为425→32.5、525→42.5、625→52.5。
灌浆材料的强度等级：灌浆材料的强度等级根据立方体试件的抗压强度标准值进行划分。
高强无收缩灌浆料标准
高强无收缩灌浆料标准高强无收缩灌浆料是一种高性能修补材料，具有出色的密封、防水、耐腐蚀及很高的静态和动态载荷承载能力，广泛应用于建筑、隧道、地铁、桥梁、水电等工程的渗漏、裂缝修复和加固加强等领域。
为确保高强无收缩灌浆料在实际使用中具有一定的质量保证和稳定性，需要制定相应的标准。
一、适用范围本标准适用于硅酸盐水泥基高强无收缩灌浆料（以下简称灌浆料），指该灌浆料适用于混凝土、砖石、石材、钢筋等固体结构体系修补、加固、补充块体、封堵缝隙、填充空洞等工程中。
二、材料分类灌浆料应根据其性能和应用范围分为以下两类：1. 高强无收缩灌浆料：主要用于传统施工、斜孔法灌注和低风压喷射等场合，要求具有优良的流动性和高强度，能够在较短时间内达到设计负荷，具有良好的耐久性和抗渗性。
2. 钢筋接头用高强无收缩灌浆料：主要用于钢筋加固工程中，要求能够有效地延缓钢筋锈蚀速度，防止腐蚀，为钢筋提供良好的粘结性和承载能力。
三、基本性能要求1. 流动性：灌浆料应具有优良的流动性，能够在狭窄的空间内顺利流淌并填充到细小的空洞中。
2. 抗封闭性：灌浆料应具有良好的抗封闭性，能够在较短时间内硬化，不易因空气温度和湿度变化而引起龟裂、收缩、变形等缺陷。
3. 强度与承载能力：灌浆料应具有良好的强度和承载能力，在规定的时间内达到设计要求的强度水平，并能够承担设计规定的荷载。
4. 抗渗透能力：灌浆料应具有良好的抗渗透性能，能够有效地防止水分和盐类物质进入基础设施内部，对设施的保护具有重要意义。
5. 耐久性：灌浆料应具有良好的耐久性，能够长期保持结构的健康状态，减少维修和更换的成本和频率。
四、检测方法1. 流动度：根据GB/T14804-2011《建筑流动度试验方法》，测定灌浆料的流动度，采用塞贝性流动度试验和沉降度试验两种方法。
2. 抗封闭性：制作圆形、矩形、L型、U型等试件，测定试件的龟裂、收缩、变形情况，用数字显微镜或高倍显微镜观察表面细微缺陷。
高强无收缩灌浆料施工技术交底
二、质量要求：
1、流动灌浆前要做好技术交底，严格按灌浆操作规程施工，并做好施工记录作为验收资料。
2、材料严格按产品标准执行，技术参数符合《混凝土外加剂应用技术规范》GB50119-2003及有关技术性能特点要求。执行《水泥基础灌浆材料施工技术规程》YB/T9261-98、《设备（钢结构）安装流动灌浆施工规程》BZQ（JJ）0061-96及其他现行设计、施工、验收规范。
三、劳动组织：
由专业施工队伍组织施工，可分为四个班组：表面清理及放线班；搅拌灌浆料班；灌浆班；养护班。
一、安全措施：
1、上岗前进行安全培训，进入工地现场应佩戴安全帽。
2、施工时应穿戴防护器具，如手套、口罩等，避免对皮肤和呼吸道的沾染。
3、机具使用完毕必须马上使用清洁剂清洗到完全干净为止。
4、施工现场临时用电安全按《施工现场临时用电安全技术规程》<JGJ46-2005>执行。
2、支模板。支模遇设备临时垫板处支一缺口，用泡沫塑料堵严。模板支完后，用灰浆从外侧将铲凿面与模板之间的空隙堵抹严密。模板缝隙用棉绒、灰袋纸、灰浆等物堵塞严密。
3、灌浆。为使空气顺利排出，应从一个角或一个侧面注入，若浇注困难，可根据情况从柱间注入。如灌浆底面积较大，浇注时可用人工导流，以保证底部全部饱满。因灌浆料初凝时间为30min~40min，所以要连续浇注并尽量缩短浇注时间。
3、搅拌人和灌浆人应密切配合，以缩短浇注时间，灌浆料从搅拌好到浇注完不宜超过20min，如发现离析现象，在浇注前必须二次搅拌。
4、标准养护块每工作班制作两组，为检查灌浆层的拆模时间和设备安装需要，尚应制作与灌浆层同条件养护的试块，每一个基础每个工作班不少于两组，用作检查3d和7d的强度。
2023年关于1c85灌浆料技术参数
c85灌浆料技术参数C85灌浆料是一种常用的建筑材料，具有良好的性能和广泛的应用领域。
在本文中，我们将详细介绍C85灌浆料的技术参数。
首先，我们将从其成分和主要特性开始。
C85灌浆料的成分主要包括水泥、砂和特殊添加剂。
其中，水泥是灌浆料的主要成分，其通过与水反应形成胶凝体，使灌浆料具有硬化和增强的性能。
砂是C85灌浆料的骨料，用于增加材料的稠度和填充性能。
特殊添加剂则起到调节材料性能的作用，例如改善流动性、抗渗性和粘结强度等。
除了成分外，C85灌浆料还具有一系列的主要技术参数，包括抗压强度、流动性、凝结时间、体积稳定性和耐久性等。
下面，我们将逐一介绍这些参数。
首先是抗压强度。
C85灌浆料的抗压强度是衡量其承载能力的重要指标。
通常，C85灌浆料的抗压强度在出厂时可以达到预定要求，具体数值可以根据工程需求进行调整。
抗压强度越高，表示其在承受压力时无论在静态或动态加载下都具有更好的稳定性。
其次是流动性。
C85灌浆料的流动性是指其易于流动和填充的性质。
流动性好的灌浆料可更好地填充构件内部的空隙，提供更均匀的支撑力，并保证结构的整体强度。
此外，流动性好也有利于施工过程中的操作性和泵送性能。
凝结时间是C85灌浆料的另一个重要技术参数。
凝结时间即灌浆料从混合到开始硬化所需的时间。
凝结时间的长短会对施工进度产生影响，从而影响整个工程的开展。
通常，C85灌浆料的凝结时间应根据工程的需要进行调整，以满足施工的要求。
体积稳定性是指灌浆料在恒定缩水率下的体积稳定性能。
C85灌浆料在应力和温度变化下的体积稳定性对于工程结构的长期稳定性至关重要。
体积稳定性好的灌浆料能有效减少材料的收缩和膨胀，提高工程结构的整体稳定性。
最后是耐久性。
C85灌浆料的耐久性是指其在不同环境条件下的抗侵蚀和耐久时间。
耐久性好的灌浆料能够有效地抵抗外界环境因素的侵蚀，如酸碱腐蚀、盐水侵蚀和气候变化等。
这对于保证工程结构的长期使用和安全性至关重要。
综上所述，C85灌浆料的技术参数包括抗压强度、流动性、凝结时间、体积稳定性和耐久性等。
