煤矿副井自动罐帘门设计与应用(正式版)
使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
古城煤矿副井罐笼为上、下两层结构，担负人员、矸石、煤炭及各种设备、材料的提升任务，原来使用的是挂帘式罐帘门，该门结构简单，适用范围广，由把钩工人工托起或放下，其不足是，工人劳动强度大，打开罐帘时横杆要平行上移，否则阻力增大，难以开启到位，甚至开不动，在使用过程中，难免出现对罐帘的碰撞等，造成横杆和导向杆变形，更增加了开启的难度。职工劳动强度比较大，操作时间比较长，其工作效率低，操作方式极大地制约了副井提升能力的提高，由于人员靠进井口作业，操作时若内部管理系列 | INTERNAL MANAGEMENT 编号：TP-AR-L8738
第 2 页 与信号工配合不好极容易出现安全事故，存在不安全因素。
一、研究思路
20xx年初，机电科组织机电工程技术人员，针对上述缺陷，利用井下斜巷安全门气缸和曲轨系统工作原理，对副井罐帘门进行技术改造，实现了罐笼罐帘门自动化控制。
该系统与原有罐帘门比较系统结构简单，外型美观，不改变罐笼原有构造；操作快捷、灵敏、可靠，而且，由于采用了电器闭锁，只有罐笼到位后才能操作，确保了人员或物料的运送安全，不仅推进了副井提升自动化进程，还减轻了井口把钩工劳动强度，提高了副井提升运输效率，该系统适合在煤炭矿山企业，人员升降罐笼中推广应用。
二、工作原理： 内部管理系列 | INTERNAL MANAGEMENT 编号：TP-AR-L8738
第 2 页
自动罐帘门的原理主要是利用了气动气缸的伸缩原理来实现罐帘门的升降。
在井口、井底大罐西侧、小罐东侧井架杠梁上各固定一个气动气缸，在气缸上部设置曲轨跑道顶部，在曲轨跑道内安设滑动小车，小车的下部与气缸相连，在大罐的上下层西侧设置设两组跑道，跑道安设滑动小车，且小车的上端用钢丝绳与罐笼两端驱动滚筒相连，在小车的中部也设一挂钩与气缸的拉钩进行配合。
其原理就是通过气缸上的拉钩带动罐笼跑道内的小推车，牵引钢丝绳的一头固定在罐笼跑道内的小推车上端，另一端通过腰轮在驱动滚筒上，驱动滚筒镶在一根两端各有一个辅助滚筒的驱动轴上，轴的两端用轴承座固定。罐帘子用钢丝绳跟两个辅助滚筒连在一起，当气缸收缩时，通过小推车的动作使驱动滚筒内部管理系列 | INTERNAL MANAGEMENT 编号：TP-AR-L8738
第 2 页 转动，驱动滚筒带动驱动轴上的两个辅助滚筒转动，钢丝绳在辅助滚筒上缠绕，拉起罐帘门。当气缸伸出时，罐帘门就在自身重量的带动下自行落下，从而实现罐帘门的升降。
三、控制系统
在井口、井底一侧设置气缸集中控制箱，利用电磁阀进行集中控制，在井上下信号时操作台上设置罐帘门升降按钮。把控制系统串入安全回路，只有罐笼到位停车后，才允许信号工打开安全门放下摇台，然后按下“开启”按钮，罐帘门会自动升起，当需要关闭罐帘门时按下“关闭”按钮，罐帘门自动降落。
为确保罐帘门可靠运行在滑道上下两侧安装两个限位传感器，防止罐帘门超出运行范围。
四、装置特点
1.罐帘门气缸来驱动，只需人工按动相应按钮即内部管理系列 | INTERNAL MANAGEMENT 编号：TP-AR-L8738
第 2 页 可实现开关操作，与以往相比极大减轻了工人的劳动强度。
2．采用了电器闭锁，因此在罐笼运行时通过开门或关门按钮操作不了罐帘门，只有罐笼到位后才可操作，确保罐笼运行中升降人员或物料的安全。
3.开、关门采用了到位闭锁，防止罐帘门的过卷或过放。
4.不影响人员或物料的正常升降，且不改变罐笼的原有结构和参数。
五、自动罐帘门的优势
该项技术投入运行后提高了副井提升系统的运行效率，增加了岗位人员的安全性，降低了劳动强度，优点十分突出：
1、解决副井提升系统制约提升效率的关键问题，使得副井提升效率提高。 内部管理系列 | INTERNAL MANAGEMENT 编号：TP-AR-L8738
第 2 页 2、解决长久以来影响副井提升安全的人工操作问题，提高工作效率，降低劳动强度
3、采用安全可靠的气功自动控制模式，提高系统运行的安全性、快速性、可靠性。
此处输入对应的公司或组织名字
Enter The Corresponding Company Or Organization Name Here
煤矿地面运输环线实现自动电动门封闭管理设计与应用
煤矿地面运输环线实现自动电动门封闭管理设计与应用

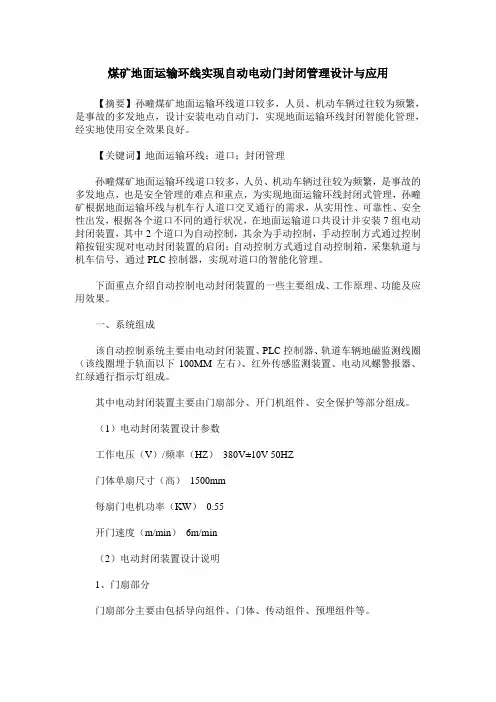

【摘要】孙疃煤矿地面运输环线道口较多，人员、机动车辆过往较为频繁，是事故的多发地点，设计安装电动自动门，实现地面运输环线封闭智能化管理，经实地使用安全效果良好。
【关键词】地面运输环线；道口；封闭管理
孙疃煤矿地面运输环线道口较多，人员、机动车辆过往较为频繁，是事故的多发地点，也是安全管理的难点和重点，为实现地面运输环线封闭式管理，孙疃矿根据地面运输环线与机车行人道口交叉通行的需求，从实用性、可靠性、安全性出发，根据各个道口不同的通行状况，在地面运输道口共设计并安装7组电动封闭装置，其中2个道口为自动控制，其余为手动控制，手动控制方式通过控制箱按钮实现对电动封闭装置的启闭；自动控制方式通过自动控制箱，采集轨道与机车信号，通过PLC控制器，实现对道口的智能化管理。
下面重点介绍自动控制电动封闭装置的一些主要组成、工作原理、功能及应用效果。
一、系统组成
该自动控制系统主要由电动封闭装置、PLC控制器、轨道车辆地磁监测线圈（该线圈埋于轨面以下100MM左右）、红外传感监测装置、电动风螺警报器、红绿通行指示灯组成。
其中电动封闭装置主要由门扇部分、开门机组件、安全保护等部分组成。
（1）电动封闭装置设计参数
工作电压（V）/频率（HZ） 380V±10V 50HZ
门体单扇尺寸（高） 1500mm
每扇门电机功率（KW） 0.55
开门速度（m/min） 6m/min
（2）电动封闭装置设计说明
1、门扇部分
门扇部分主要由包括导向组件、门体、传动组件、预埋组件等。
导向轮采用55钢材质制造，材料进行调质处理，整体采用一体化设计。
门体材料主要采用特制型材，其中四周边框材料主要采用80*60*3，内部主要采用60*60*3。
传动组件主要由传动齿条组件和硅钢感应板组成。传动齿条组件采用55钢材质，材料进行调质处理，确保较强的耐磨性能。
根据门体大小，地轨采用8公斤轻轨。地轨支承于钢筋混凝土地轨预埋件上。预埋件间隔1米均布。
煤矿轨道辅助运输系统安全高效型装备的应用

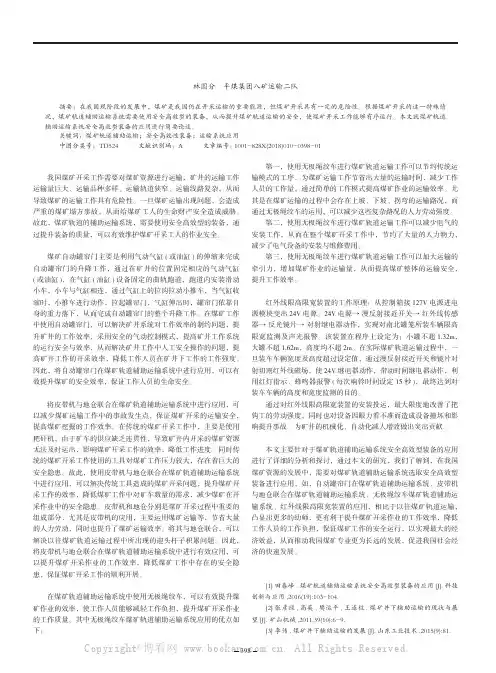

现代经济信息398煤矿轨道辅助运输系统安全高效型装备的应用林国分 平煤集团八矿运输二队摘要：在我国现阶段的发展中，煤矿是我国仍在开采运输的重要能源，但煤矿开采具有一定的危险性。根据煤矿开采的这一特殊情况，煤矿轨道辅助运输系统需要使用安全高效型的装备，从而提升煤矿轨道运输的安全，使煤矿开采工作能够有序运行。本文就煤矿轨道辅助运输系统安全高效型装备的应用进行简要论述。关键词：煤矿轨道辅助运输；安全高效性装备；运输系统应用中图分类号：TD524 文献识别码：A 文章编号：1001-828X(2018)010-0398-01前言我国煤矿开采工作需要对煤矿资源进行运输，矿井的运输工作运输量巨大、运输品种多样、运输轨道狭窄、运输线路复杂，从而导致煤矿的运输工作具有危险性。一旦煤矿运输出现问题，会造成严重的煤矿塌方事故，从而给煤矿工人的生命财产安全造成威胁。故此，煤矿轨道的辅助运输系统，需要使用安全高效型的装备，通过提升装备的质量，可以有效维护煤矿开采工人的作业安全。一、自动罐帘门在煤矿轨道辅助运输系统的应用煤矿自动罐帘门主要是利用气动气缸(或油缸)的伸缩来完成自动罐帘门的升降工作，通过在矿井的位置固定相应的气动气缸(或油缸)，在气缸(油缸)设备固定的曲轨跑道，跑道内安装滑动小车，小车与气缸相连，通过气缸上的拉钩拉动小推车，当气缸收缩时，小推车进行动作，拉起罐帘门，气缸伸出时，罐帘门依靠自身的重力落下，从而完成自动罐帘门的整个升降工作。在煤矿工作中使用自动罐帘门，可以解决矿井系统对工作效率的制约问题，提升矿井的工作效率，采用安全的气动控制模式，提高矿井工作系统的运行安全与效率，从而解决矿井工作中人工安全操作的问题，提高矿井工作的开采效率，降低工作人员在矿井下工作的工作强度。因此，将自动罐帘门在煤矿轨道辅助运输系统中进行应用，可以有效提升煤矿的安全效率，保证工作人员的生命安全。二、皮带机与地仓联合在煤矿轨道辅助运输系统的应用将皮带机与地仓联合在煤矿轨道辅助运输系统中进行应用，可以减少煤矿运输工作中的事故发生点，保证煤矿开采的运输安全，提高煤矿挖掘的工作效率。在传统的煤矿开采工作中，主要是使用耙矸机，由于矿车的供应缺乏连贯性，导致矿井内开采的煤矿资源无法及时运出，影响煤矿开采工作的效率，降低工作进度。同时传统的煤矿开采工作使用的工具对煤矿工作压力较大，存在着巨大的安全隐患。故此，使用皮带机与地仓联合在煤矿轨道辅助运输系统中进行应用，可以解决传统工具造成的煤矿开采问题，提升煤矿开采工作的效率，降低煤矿工作中对矿车数量的需求，减少煤矿在开采作业中的安全隐患。皮带机和地仓分别是煤矿开采过程中重要的组成部分，尤其是皮带机的应用，主要运用煤矿运输等，节省大量的人力劳动，同时也提升了煤矿运输效率。将其与地仓联合，可以解决以往煤矿轨道运输过程中所出现的迎头杆子积累问题。因此，将皮带机与地仓联合在煤矿轨道辅助运输系统中进行有效应用，可以提升煤矿开采作业的工作效率，降低煤矿工作中存在的安全隐患，保证煤矿开采工作的顺利开展。三、无极绳绞车煤矿轨道辅助运输系统的应用在煤矿轨道辅助运输系统中使用无极绳绞车，可以有效提升煤矿作业的效率，使工作人员能够减轻工作负担，提升煤矿开采作业的工作质量。其中无极绳绞车煤矿轨道辅助运输系统应用的优点如下：第一，使用无极绳绞车进行煤矿轨道运输工作可以节约传统运输模式的工序，为煤矿运输工作节省出大量的运输时间，减少工作人员的工作量，通过简单的工作模式提高煤矿作业的运输效率。尤其是在煤矿运输的过程中会存在上坡、下坡、拐弯的运输路况，而通过无极绳绞车的运用，可以减少这些复杂路况的人力劳动强度。第二，使用无极绳绞车进行煤矿轨道运输工作可以减少电气的安装工作，从而在整个煤矿开采工作中，节约了大量的人力物力，减少了电气设备的安装与维修费用。第三，使用无极绳绞车进行煤矿轨道运输工作可以加大运输的牵引力，增加煤矿作业的运输量，从而提高煤矿整体的运输安全，提升工作效率。四、红外线限高限宽装置的应用红外线限高限宽装置的工作原理：从控制箱接127V电源进电源模块变出24V电源。24V电源→ 漫反射接近开关→ 红外线传感器→ 反光镜片→ 对射继电器动作，实现对南北罐笼所装车辆限高限宽监测及声光报警。该装置在程序上设定为：小罐不超1.32m，大罐不超1.62m，高度均不超2m。在实际煤矿轨道运输过程中，一旦装车车辆宽度及高度超过设定值，通过漫反射接近开关和镜片对射切割红外线磁场，使24V继电器动作，带动时间继电器动作，利用红灯指示、蜂鸣器报警(每次响铃时间设定15秒)，最终达到对装车车辆的高度和宽度监测的目的。通过对红外线限高限宽装置的安装投运，最大限度地改善了把钩工的劳动强度，同时也对设备因眼力看不准而造成设备撞坏和影响提升事故。为矿井的机械化、自动化减人增效做出突出贡献。五、结语本文主要针对于煤矿轨道辅助运输系统安全高效型装备的应用进行了详细的分析和探讨，通过本文的研究，我们了解到，在我国煤矿资源的发展中，需要对煤矿轨道辅助运输系统选取安全高效型装备进行应用，如，自动罐帘门在煤矿轨道辅助运输系统、皮带机与地仓联合在煤矿轨道辅助运输系统、无极绳绞车煤矿轨道辅助运输系统、红外线限高限宽装置的应用，相比于以往煤矿轨道运输，凸显出更多的幼师，更有利于提升煤矿开采作业的工作效率，降低工作人员的工作负担，保证煤矿工作的安全运行，以实现最大的经济效益，从而推动我国煤矿专业更为长远的发展，促进我国社会经济的快速发展。参考文献：[1]田春峰.煤矿轨道辅助运输系统安全高效型装备的应用[J].科技创新与应用,2016(19):103-104.[2]张彦禄,高英,樊运平,王连柱.煤矿井下辅助运输的现状与展望[J].矿山机械,2011,39(10):6-9.[3]李伟.煤矿井下辅助运输的发展[J].山东工业技术,2015(9):81.Copyright©博看网 . All Rights Reserved.
煤矿井下自动风门的设计与实践-煤矿井下自动风门
1
煤矿井下自动风门的设计与实践:煤矿井下自动风门
煤矿井下自动风门的设计与实践:煤矿井下自动风门
一、问题 随着国家法制建设的逐步完善，通风与安全很大程度上制约着采矿业的稳定发展，对矿井通风的安全性要求越来越高，井下通过设置风门来控制风流量达到预期的风量分配是一种常用而经济有效的手段。然而，在煤矿生产实践中，目前通常使用的都是手动风门，虽然也按照设计规范施工成使其正常情况下能够依靠自重实现自动关闭，但是由于管理上的某些原因和人为的某些原因，往往因行人或行车过后而没有及时关上，甚至被车辆误撞而损毁，通风系统的可靠性程度没有保障，严重影响井下通风的安全性。那么要解决这个问题，就必须寻找一种自动风门，解决这种生产与安全的矛盾，我公司选择在天湖岩煤矿进行了井下自动风门的研究设计与实践。
二、思路
由于煤矿井下环境条件较为恶劣，如湿度较大75%以上、粉尘浓度较高等，根据以往的经验，为确保安装的自动风门安全可靠，应尽量不采用电动及感应电子器件，而宜采用机械撞杆式传动的风门自动开关。基本要求是结构简单，安装方便，经济实用。我公司本着边设计边实践，成功后再推广的思想，在传统手动风门加工实践的基础上，参照自动风门设计的一般原理。
三、过程
自动风门设计与实践项目于20XX年3月在天湖岩矿正式启动，研制项目分行人巷自动风门的设计和运输巷自动风门的设计，其中运输巷自动风门设计在实践中经过三次较大的修改与完善，目前这两个设计方案已较为成熟，20XX年度安排了专项资金准备进入推广使用阶段。
四、 运输巷自动风门的传动原理与施工要求 2
1、传动原理(如下图所示)
井下车辆宽度一般在1米左右，车辆经过自动风门处，首先撞击横在巷道当中的左右两根受力杆，受力杆一端受力后就开始绕定轴转动，推动传动杆往前平行推进，由受力杆和传动杆组成的左右两个长方形同时开始作平行四边形变形运动，传动杆在变形过程中把所受的径向力横向传递给靠在两根传动杆上的前后四扇风门，四扇门在传动杆的推动下向两侧张开，完成自动开门动作。车辆过后，安装在风门上的前后两条弹簧在弹力作用下，分别拉动前后四扇风门并带动传动杆完成自动关门动作。人员经过时，用手或身体部位顶受力杆并直接拉门开启风门。
矿用自动风门设计说明

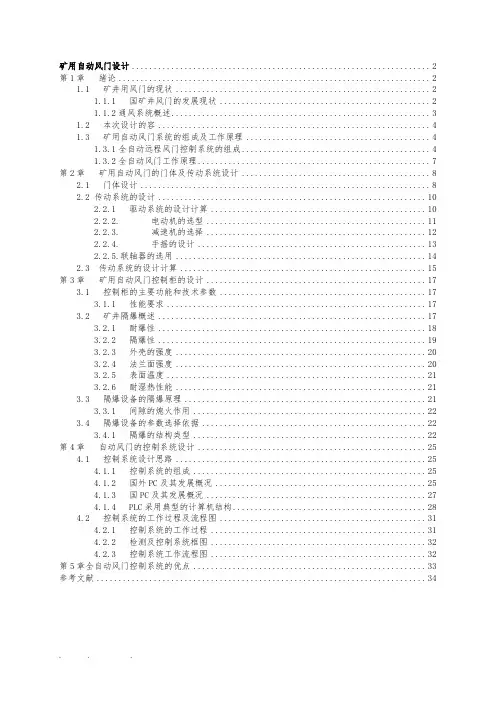

. . . 矿用自动风门设计 .................................................................... 2
