玻璃鳞片防腐施工工艺

玻璃鳞片在涂层中基本处于平行紧密排列，形成层层屏障，对基材起到长

期保护作用具有防锈能力强，性能稳定，遮盖力强，漆膜平整、坚韧、封闭性好，抗渗性能优展示，具有良好的附着力和耐热、耐水、耐碱、耐化学腐蚀性

能适用于化工、石油设备的管、罐及金属结构表面防腐蚀用。烟气脱硫装置极

优良的耐腐蚀介质的渗透性；受介质、气体、水蒸气的渗入远小于普通玻璃钢。不容易产生介质扩散，可有效地避免底部腐蚀、鼓包、剥离等物理破坏。

(1)优良的耐磨损性；

(2)固化时收缩率小，热膨胀系数小；

(3)衬里与基体的粘结性好，耐温度剧变性好；

(4)良好的施工工艺性，可采用喷、辊、刷等工艺，修补容易。

(5)硬化时收缩率小。由于玻璃鳞片分散了应力，各接触面的残余应力小，热膨胀系数也小、故粘接强度不会因热胀而衰减，热稳定性好。

(6)耐磨性和对擦伤抵抗性较强，遇机械损伤只限于局部，扩散趋势小。

(7)修复性好。使用几年后，破坏处只需简单处理，即可修补。

(8)对防护面适应性强，尤其适合于复杂表面的防腐。

(9)施工性好。鳞片防腐可用喷涂、滚涂、刮涂等多种方法施工。整体性好，且现场配料方便、可室温固化及热固化。

(2)施工要求：

1)首先将两组份按A：B=100：1配兑好，冬季施工时为100：3。搅匀熟化10分钟后涂刷，配制后使用期(25℃)1小时(夏季)，配制后使用期(5℃)1小时(冬季)；稀释剂加入量不得超过5%。

2)对涂刷面要进行喷砂除锈去污处理，使其达到GB8923-88 Sa2.5级标准

后再施工。

3)施工中如遇气温低应延长间隔时间，以前道漆固化为准。

4)最后一道漆在常温(25℃)下，要48小时以后方能使用。

5)施工中避免涂层和水接触，如遇雨天要停止施工，把已涂抹好的漆膜保

护好。涂层须经七天养护后方可下水使用。

6)施工现场通风好，严禁明火，产品贮存时要远离火源。要通风好、干燥

阴凉，禁止日晒雨淋。

7)玻璃鳞片使用前应对种类，稀释剂是否符合说明书的技术要求，玻璃鳞

片的配制应严格按照产品说明书的技术要求进行调配，玻璃鳞片的调配应采用

真空搅拌机，玻璃鳞片充分搅拌均匀后，放置5-10分钟使其充分熟化后方可使用，工程用量应按说明书的规定控制，并可进行适当调配，通过固化时间的控

制可避免材料的浪费和人员窝工，防腐层固化不足或过早固化的质量事故。

8)玻璃鳞片防腐材料主要有分散不连续的玻璃鳞片及粘稠树脂专用设备混

合而成的复合材料因此施工是用抺子，刮板涂抺到钢板表面，每道涂刮厚度为0.8mm-1mm，第一道固化后(间隔不少于24小时)再涂刮第二道。

9)玻璃鳞片施工用料在施工作业过程中严禁随意搅动，托料、上抺依次循

序进行，无意翻动，堆积等习惯尽可能减少。

10)涂抺时抺刀应与被涂抺面保持适当角度，且沿尖角的锐角方向按适当的速度推抺，使涂料沿钢材表面逐渐涂敷，使空气在涂抺中不断从界面间推挤出，严禁将料堆积于防护表面，然后四面摊开式的摊涂。

11)控制一次涂抺厚度，多层施工，从而使涂层内存留气泡的体积较小，达到使残余气泡生成较小、分散且封闭的目的。

12)由于玻璃鳞片填料量大，十分粘稠，在大气中任何条件下翻动及堆放都会裹入大量空气形成气泡。此外，在玻璃鳞片涂抺过程中，被保护表面与涂层

间也不可避免地要裹进空气，形成料内气泡。因此涂抺完鳞片以后要进行滚压

消泡。

13)气泡消除：使用专门制作的除泡滚，滚子外包裹一层2-3mm厚的羊毛毡，在滚压过程中，滚子表面的羊毛刺受压力作用不断扎入鳞片表层内，形成一个

个导孔，同时气泡内空气在滚动压力作用下从导孔溢出，使气泡消除。

14)涂抺界面及端面处理：防腐施工界面粘结强度历来为防腐的重点，施工界面处理的好坏，将直接影响施工质量及防腐寿命，在施工过程中，施工界面

必须保护清洁，无杂物及明显的流淌痕迹应打磨掉。端面处理必须采用搭接，

不允许对接，因为端界面形状自由性较大，对接不能保证相互间有效贴合，为

保证防腐层及设备的使用寿命，应增加二层玻璃钢加强。鳞片排列将处于不良

状态，从而成为防腐层的薄弱点。

15)玻璃鳞片固化后，修理找补缺陷后，刷一道封闭面漆。

16)玻璃鳞片涂层的质量控制：玻璃鳞片涂层的质量好坏直接影响其防腐蚀性能和使用寿命，因此应对玻璃鳞片涂层质量加强严格控制。涂层的最终检测

项目主要有：

*外观缺陷检查：采用目测法(必要时可采用放大镜)，涂层应均匀，无刷纹、流挂、气泡、针眼、微裂纹、杂物等缺陷，也不允许存在泛白或固化不完全。

*硬度：采用巴柯尔硬度指标，表面硬度至少大于35，一般要求表面的硬

度值不低于材料性能指标提供的90%。

*针孔测试：采用直流电火花检测仪器检查测试涂层的缺陷及不连续点，以不产生击穿火花、无报警为合格。第一道胶泥施工后检测电压为：5000V；第二道胶泥施工后根据不同厚度的鳞片衬里检测电压为：9000V，12000V，15000V

和18000V。

*回粘测试：用溶剂浸湿干净的布，反复擦拭涂层的表面，看表面是否因溶剂的侵蚀而发粘，此方法可以有效地了解涂层的固化程度。

*厚度的测试：利用电磁厚度计与标准试块厚度比较，在整个涂层的表面测定，每平方米不少于1个点，总平均厚度应该达到设计要求。每1m至2m检测

一点，平均厚度达到设计要求。

*锤击检查：用木锤轻击涂层表面，任意取点测试，不应有不正常声音。

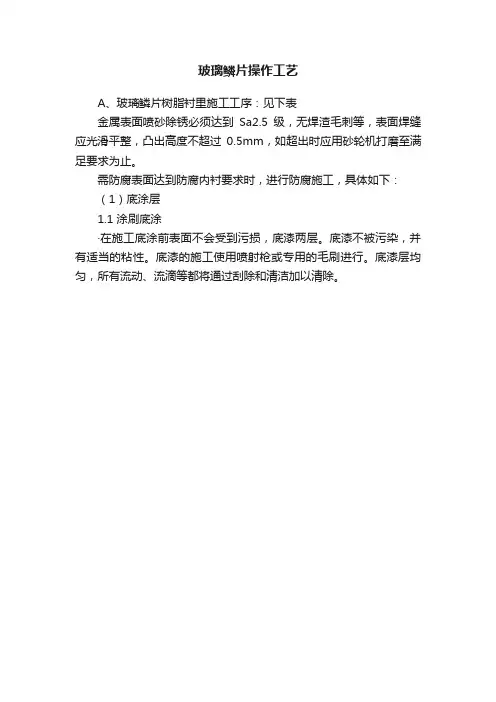

金属表面喷砂除锈必须达到Sa2.5级，无焊渣毛刺等，表面焊缝应光滑平整，凸出高度不超过0.5mm，如超出时应用砂轮机打磨至满足要求为止。

17)金属表面处理完后，用压缩空气或吸尘器将表面清理干净，在8小时内刷一道底漆，防止金属重新生锈。

18)玻璃鳞片涂层的质量控制：玻璃鳞片涂层的质量好坏直接影响其防腐蚀性能和使用寿命，因此应对玻璃鳞片涂层质量加强严格控制。

3、底漆涂刷：

3.1根据环境条件，确定固化体系加入量，以利施工。

3.2取一定量底漆料液，加入现场确定量的固化剂量，充分搅拌均匀。

3.3底漆应在喷砂清扫后8h内涂敷。涂刷前应使用易挥发溶剂将待衬面擦

洗一遍，待溶液充分挥发后方可涂刷。

3.4将调配好的底层胶液，用刷子或磙子均匀地涂敷地待衬设备施工面上，严防漏涂。

3.5一次配制胶液使用时间为30~40min。混料时，应设专人掌握配料量。

4、鳞片涂料施工：

鳞片涂料因填料加入量较一般涂料量大，且为片状粒料，又加了悬浮剂，

故粘度较一般涂料大得多，涂刷亦较难。故其涂刷工艺与一般涂料相比，其主

要技术问题如下。

4.1、起毛的防止

鉴于鳞片涂料粘度较大，且为片状填料，在涂刷中，如刷子来回无规律的

涂刷，将会因刷子毛的回带作用，使已涂刷表面起毛，导致表层疏松，产生许

多孔隙。在下一道鳞片涂料涂刷时，这些孔隙就会因难以填满而产生层下气泡。此外，用贫胶的刷子有序定向涂刷亦有此效应。因此，在涂刷时，刷子应定向

有序涂刷，不得来回随意或无规则刷涂。当需对涂层重复涂刷压实抹光时，刷

子应蘸少量易挥发溶剂。

4.2、相交涂刷原则

在施工中，要求每道鳞片涂料相交涂刷，以使涂刷层厚度相互补偿，同时，也有利于因起毛而产生的孔隙的充填与封闭。

(1)因为在涂刷中，一刷子下去初始刷涂区总是比最终涂刷区料层厚。

(2)若总是沿同一个方面刷，一般情况下，难以保证涂层均匀。

(3)刷子断面亦有厚薄不均匀处，特别在使用贫胶刷子时。相交涂刷原则从

施工规范角度改变了施工者的行为，从而改善了厚度不均程序。

5、面漆：

5.1取足够量已配制的面漆，加入适量溶剂，充分搅拌均匀。

5.2取已加入颜料的面漆适量，加入现场确定量的固化剂，充分搅拌均匀。

5.3用刷子或毛磙均匀涂刷，直至被防护面完全涂刷为止。

5.4应连续涂刷第二道面漆，时间间隔为4小时以上。

5.5最终检查应由三方，即使用方，施工方，质检方联合进行

脱硫塔防腐维修玻璃鳞片衬里工程施工方案

烧结厂3#脱硫防腐维修施工方案一、工程概况施工范围：搭建脚手架、吸收塔旧防腐层处理，打磨、喷砂，重新采用联强乙烯基鳞片胶泥镘涂工艺防腐。工作温度： 45～100℃ 腐蚀工况：含亚硫酸、微量Cl-的热蒸汽腐蚀；氨液、硫酸氢氨、亚硫酸氢氨等化学介质腐蚀；水分子及其他化学介质对衬里渗透；喷淋液对吸收塔表面的冲刷磨损；装置停车时冷凝酸的腐蚀。工期：天质量标准：合格。二、防腐工艺方案编制依据 1、《涂装前钢材表面锈蚀等级和除锈等级》 GB8923-88 2、《衬里钢壳设计技术规定》 HG/T20678-91 3、《钢结构工程质量检验评定标准》 GB50221—95 4、《工业设备、管道防腐蚀工程施工及验收规范》 HGJ229—91 5．《钢结构、管道涂装技术规程》 HGJ209—83 6．《电力建设安全工作规程》(火力发电厂部分) DL5009、1—92 7、《火力发电厂工程竣工图文件编制规定》电建(1996)666号

8、《工业建筑防腐蚀设计规范》 GB50046—95 9、《建筑防腐蚀工程施工及验收规范》 GB50212—2002 10、《玻璃鳞片衬里施工技术条件》 HG/T 264-2004 11、《建筑电气安装工程质量检验评定标准》 GBJ303—88 12、《工业安装工程质量检验评定统一标准》 GB50252-94 13、《表面处理规范》 SIS—055900 14、《电力生产安全工作规定》电安生(1995)687 15、《建设工程施工现场管理标准》 JGJ59—99 16、《施工现场临时用电安全技术规范》 GBJ46—88 17、《建设工程施工现场供用电安全规范》 GB50194—93

玻璃鳞片防腐施工方案.doc

山东肥城海晶盐化有限公司盐水罐防腐工程施工方案

施工单位：河南省润锋基实业（集团）有限公司一、指导思想我公司项目部施工组织的指导思想是：品质优良，清洁生产，以人为本，持续发展。以顾客为中心，以质量、环境、职业健康安全为轴心，严格按照ISO9001:2000标准国际质量体系、ISO24001-2004环境管理体系及OHSAS28001-2001职业健康安全管理体系认证，建立完善的质量、环境、职业健康安全管理体系；由高素质项目经理、总工程师及工程技术、管理人员组成管理层，最优秀的操作人员组成作业层；按照国际惯例实施项目管理，精心组织，科学管理，优质高效的完成本次施工任务，创造顾客满意的高品质优质工程。二、实施目标充分发挥我公司项目部的优势，科学组织各工种的交叉作业，合理配置生产资源，精心施工，严格履行合同要求，确保完成以下目标： 1、质量目标工程交验合格100%，优良率90%以上，争创国家优质工程。 2、工期目标保证在合同约定的工期内优质竣工，并争取提前完成本次工程。 3、安全目标严格遵守各项安全操作规程，采取有效措施，杜绝死亡、重大伤亡事故和意外事故的发生，轻伤频率在千分之一以下。 4、环境保护目标采取有效措施，减少施工噪音和环境污染，积极采用环保材料和先进施工工艺，废固物交由环保部门处理率达100%，注意节约原材料和电能，有效降低资源消耗率，顾客及相关方环境方面投诉率为零。三、编制依据 1.《表面处理规范》SIS—055900 2.《表面锈蚀等级和除锈等级》GB8923—88

3.《建筑防腐蚀工程质量评定标准》GB50224—95 4.《施工现场临时用电安全技术规范》JGJ46-2005、J405-2005 5.《涂装作业安全规程，涂装前处理工艺安全》GB7692 6.《建筑防腐蚀工程施工及验收规范》GB50212-2002 7.《建筑防腐蚀工程质量检验评定标准》GB50224-95 8.《混凝土结构工程施工质量验收规范》GB50204-2002 9.《地下防水工程质量验收规范》GB50208-2002 10.《混凝土强度检验评定标准》GBJ107-87 11.《预制混凝土构件质量检验评定标准》GBJ321-90 12.《建筑防腐工程施工及验收规范》GB50212-2002 四、施工用具、材料准备： 1. 施工材料准备：（1）由专业技术人员根据施工要求，提前提出施工工器具、材料清单，物资部门根据清单统一调配。（2）根据招标文件要求，本工程采用的防腐材料采用环氧树脂鳞片及其它施工相关材料。（3）所采购的主材及辅材，要有合格证或书面检验证明，且不能超过质保期。在工程开工前一周，与材料供应商签订产品质量保证书，然后采购满足本工程施工需要的各种材料，以确保满足招标文件对本工程质量及施工进度的要求。（4）零星材料要经过甲方代表检查合格签字认可方可使用。（5）施工人员对配备的工器具、施工材料办理领用手续，对已领出的工器具、材料清册、说明书或材质证明书进行核对，并妥善保管。（6）材料使用前，会同业主、监理、质检人员对材料进行核对验收，合格签字后，方可使用。 2.材料验收规范如下：（1）材料出厂合格证，或产品检验报告的各项指标，符合设计规定。参照

玻璃幕墙施工方案(幕墙)

玻璃幕墙施工方案(幕墙) -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN

玻璃幕墙施工方案一、主要技术措施（一）施工准备 1.开工前技术员、施工员认真熟悉图纸，设计人员组织技术交底，项目部作施工组织设计。 2.测量放线前与土建单位现场监理单位进行轴线，标高点交底和移交手续，如发现超出部分应明确签单土建单位，并清理影响现场施工的障碍物。 3.搭建临时设施，按通水、电、做好防雷接地及消防保护措施。 4.施工人员根据现场进度情况及各工种的进展情况，调度安排施工人员进场。 5.由于可能的安装、内装饰、幕墙交叉施工，相互之间干扰较大，故施工前必须做到各种安全保护措施，即土建应提供其下方幕墙施工位置绝对安全的保障，以保证施工正常的顺利进行。 6.脚手架内侧立柱面离墙面应450mm，横杆顶端离墙面不得超过 400mm特殊突出部位按建筑图搭设脚手架。（二）弹线对整个建筑物结构尺寸校核测量后，将实际测得结构尺寸与幕墙设计尺寸进行复核，按确认的分格施工图进行弹线。 1．墙面防水层施工后进行弹线，以各层设计标高+50mm线定窗口上下水平线，找出窗口井字线后，再按各墙面排板平面图，弹出各种排板列线。如果各窗口间实际尺寸与设计尺寸有偏差，误差小可调整各板间板缝尺寸，通缝上下要一致。

2．外墙面水平线以设计尺寸为基准，各大面墙结构外墙面在剔除胀模或补平凹进墙面时，需正负不大于2cm，其余误差可通过挂件托板间距来消除。 3．开间轴线以土建为准，上点控制在顶面支架节点上，分格开档定位误差在每开间中消化，以确保立面分格一致。 4．本工程设有部份通道，在交叉施工中，则分二步进行测量、弹线，用外围四边为轴线基准控制点，弹线完成后，要汇总弹线情况，作出弹线情况工作报告，总结弹线中出现的问题，即弹线后是否有实际尺寸与土建结构设计尺寸超限的问题，确定下步施工的方案。（三）加工图确认现场项目部按设计图实地测量放样后。经设计、监理确认测量结果与施工图后，由幕墙公司技术协调部根据现场的复查情况制定和完善施工用大样图和分格图，落实为加工图。报工程计划部审核后进行备料和下料。备料过程中对产品的材质，型号规格颜色、数量、交货地址和交货时间申报公司把关审定，检查物料在材料、品种规格和色泽等方面指示控制在规范标准以内，并符合合同与设计要求。（四）测量放线 1.由于土建施工误差相对较大，幕墙施工要求精确mm级，必须由基准轴线和水准点重新测量复核。测量内容为： a立面垂直度的测量 b 楼层高度的测量 c 楼层水平度的测量 d 变化异形墙面的测量做好纪录作为竣工资料；

玻璃鳞片防腐施工专业技术方案

热电防腐工程施工方案

编防腐设备制造有限公文件编电话参考传真15-08-28 日共热电防腐工施工方批审制编

目录第一章编制依据及适用范围第二章防腐衬里选材实施方案第三章施工准备第四章设备交接第五章现场防腐施工作业指导第六章质量控制和检验第七章安全措施第八章材料包装和现场保管第九章生产及施工进度计划表第十章玻璃鳞片、FRP过程保养及整体保养附件交叉施工安全措施

第一章编制依据及适用范围编制依据：该施工组织设计根据标准DIN28053《金属基体和半精加工制品上实施有机涂层和衬里》进行编制。本文的制定引用了以下国际、国家、行业和企业标准或法规： HG/T2640-2004《玻璃鳞片衬里施工技术条件》 HG/T20677-1990 《橡胶衬里化工设备》 DL/T5417-2009 DL/T 5417-2009 《火电厂烟气脱硫工程施工质量验收及评定规程标准》 DL/T5439-2009 《中华人民共和国电力行业标准》 GB26164.1-2010 《电业安全工作规程》 HGJ32-90 《橡胶衬里化工设备》 ISO8503-1 《涂装前钢材表面预处理和处理后表面特征》 GB8923-88 《涂装前钢材表面锈蚀等级和除锈等级》 JISK6250-99《硫化橡胶及热可塑性橡胶的物理实验方法》 DIN28051 《工程涂装和衬里化工设备母材结构设计规定》 DIN28053 《需涂装和衬里金属母材以及半成品表面要求》 Q/321282XA04-2000 《橡胶衬里用预硫化胶板》适用范围：

本施工组织方案适用于威海热电湿式电除尘器防腐工程。．第二章防腐衬里选材实施方案 1 鳞片结构示意图：鳞泥片胶161 HF-鳞片胶泥161 底涂PR-60 被衬里材． R5以上R10以上第三章施工准备（一）现场施工所需配置的机械、工具等

玻璃幕墙施工工艺

玻璃幕墙施工工艺一、工艺特点（一）玻璃用硅酮结构密封胶固定在副框上，副框再用机械夹持的方法固定到主框格（立柱、横梁）上。结构玻璃装配组件与主框格完全分离，这是隐框玻璃幕墙构件式施工的最大特点之一。（二）结构玻璃装配组件在专业的生产车间制作，注胶质量、加工精度有保证，节约硅酮结构密封胶。（三）立柱、横梁在生产厂家下料，加工精度高、材料浪费少。（四）施工现场减少结构玻璃装配组件制作这一关键工序，工期缩短、施工机具减少。（五）立柱、横梁、玻璃板材现场逐件安装，安装方便，调整容易。（六）施工简便，工艺流程清晰易懂，操作工人易于掌握，但对管理者的专业技能和统筹能力要求较高。二、工艺流程施工准备→测量放线→预埋件处理→连接角码安装→立柱安装→横梁安装→结构玻璃装配组件制作安装→清洁检查→竣工验收三、施工操作要点（一）施工准备 1、材料准备：根据图纸及工程情况，编制详细的材料订货供应计划单。 2、施工机具：对所用机具进行检测，确保其性能良好。

3、人员准备：对技术工人进行技术培训、交底。 4、技术准备：熟悉图纸，准备有关图集、质量验收标准和内业资料所用的表格。（二）测量放线 1、测量依据测量放线是根据土建单位提供的中心线及标高点进行。幕墙设计一般是以建筑物的轴线为依据，玻璃幕墙的布置应与轴线取得一定的关系。所以必须对巳完工的土建结构进行测量。 2、测量方法建筑物外轮廓测量：根据土建标高基准线复测每一层预埋件标高中心线，据此线检查预埋件标高偏差，并作好记录；找出幕墙立柱与建筑轴线的关系，根据土建轴线测量立柱轴线，据此检查预埋件左右偏差，并作好记录。整理以上测量结果，确定幕墙立柱分隔的调整处理方案。幕墙立柱外平面定位：根据设计图纸和土建结构误差确定幕墙立柱外平面轴线距建筑物外平面轴线的距离，在墙面顶部合适位置用钢琴线定出。幕墙立柱外平面轴线。幕墙立柱轴线定位：幕墙前后位置确定后，结合建筑物外轮廓测量结果，用钢琴线定出每条立柱的左右位置。每一定位轴线间的误差在本定位轴线间消化，误差在每个分格间分摊小于2mm。幕墙立柱标高定位：确定每层立柱顶标高与楼层标高的关系，沿

玻璃鳞片(胶泥)施工规范

一、玻璃鳞片胶泥（涂料）施工的一般规定 1、环境条件：（1）在大风天禁止涂装作业。（2）在潮湿表面上不得进行涂装作业，待涂表面周围温度至少不能低于露点以上3℃,相对湿度一般不能大于85%。（3）在气温低于5℃时，鳞片胶泥（涂料）的固化速度明显减慢,一般不进行喷涂作业。 2、冬季施工措施：（1）为了保证冬季施工的鳞片胶泥（涂料）的固化性能，被衬设备、烟道外部应采用保温材料整体包覆。（2）采用空气加热设备，通过空气热传递，使被衬基材表面升温至10℃以上。火电厂也可以在设备内部采用蒸汽管道加热。（3）湿度控制：设备内部的相对湿度一般不能大于80%。 3、注意事项：（1）施工用具应清洁，每次施工完毕后应清洁干净，以备下次再用。（2）施工现场应有防雨、露水和灰尘的设施。（3）严防水和杂物等到掉进涂料内，以免影响涂层的质量。（4）施工时应有良好的通用条件，应禁止一切明火，照明应采用低压电源。（5）应对施工人员进行安全教育，配备必要的劳动保护用品，注意施工人员的人身安全。（6）涂层在未完全干燥和固化之前，应采取保护措施，以避免受到雨水和其它液体的冲洗或人员的践踏。（7）每道工序施工前，应对防腐蚀的表面进行清扫，必要时应用丙酮揩擦一遍，以免影响施工的质量。（8）防腐蚀涂层施工完成后，涂层层应加以保护，在吊装、运输过程中尤应小心，避免撞击、敲打和施焊。 4、安全防护：（1）涂料应存放在温度较低的通风、干燥处，远离热源，避免日光直接照射并隔离火种。存放已开盖的涂料、固化剂和稀释剂的配制间内，严禁明火。（2）涂装前必须检查所需照明、通风和脚手架等是否完备可靠，装、焊接工作是否

玻璃鳞片施工方案

目录第一章工程概况 (1) 第二章编制依据 (1) 第三章环氧型玻璃鳞片胶泥介绍 (2) 第四章玻璃鳞片施工工艺 (3) 第五章安全管理 (4)

第一章工程概况本项目武汉市生活垃圾填埋场飞灰安全填埋专区项目，位于武汉青山区北湖附近，本项目建设规模为飞灰处理规模为512t/d，年产生量为186880t(按365d计)固化后的飞灰容量按1.0t/m3计。本工程总征地面积301580m2,约合452.4亩，总填埋库容量422.39万 m3，工程完工后运营使用年限19年，设计将整个填埋区分为四个填埋区，设计将整个填埋区分为四个填埋区，将在合同期内全部完成施工。（包含土方、防渗层及附属设施施工）。第二章编制依据 1.中华人民共和国工程建设标准强制性条纹文和地方标准强制性条文。 2.《建筑工程施工质量验收统一标准》（GB50300-2001） 3.《混凝土结构工程施工及验收规范》（GB50204-2002） 4.《建筑防腐蚀工程施工及验收规范》（GB50212-2002） 5. 国家及湖北省其它相关现行规范、规程 6.施工图纸

第三章环氧型玻璃鳞片胶泥介绍 1.产品概述环氧型玻璃鳞片胶泥是以环氧树脂为成膜物质，加入改性特强耐酸蚀填料、玻璃鳞片、触变剂、消泡剂等精研磨特殊分散加工而制成的甲、乙双组份浆料。涂料中的玻璃鳞片在涂层中处于平行贴铺、重叠排列，对腐蚀介质的渗透形成层层屏障，可延长介质渗透到基材的路径，阻止腐蚀介质直接穿透防腐层，从而对基体起到长期保护作用。 2.产品特点（1）涂层具有优异的抗渗透性、对污水、酸、碱、盐等具有优异的耐腐蚀性；（2）涂层常温固化，固体含量极高，一次厚度可达80mm-120mm；（3）施工方便、质量容易保证，缺陷部位极易修补；涂层寿命长达10-15年；（4）涂层表面硬度高、韧性好、力学性能优，温度挤变性优良。 3.技术指标：

(完整版)玻璃幕墙施工方案

玻璃幕墙施工方案滨州市人民医院外科病房楼位于渤海八路和黄河路交汇处，地理位置比较优越，环境幽雅，交通便利。该工程为滨州标志性建筑。滨州市人民医院外科病房楼整体为框架结构，地上二十二层地下一层，工程建设规模46000㎡。总高度为98.7M。我方外装饰工程为干挂铝单板、玻璃幕墙及石材幕墙。玻璃幕面积约占总面积的五分之三，就玻璃幕我施工单位编制了施工方案如下： 1.1操作要点： 1.1.1 测量放线（1）根据主体结构各层柱上已弹竖向轴线，对照原结构设计图轴线尺寸，核实后，在各层楼板边缘弹出竖向龙骨的中心线，弹线应从两边往中间进行，对误差进行控制、分配、消化，不使其积累。同时核对各层预埋件中心线与竖向龙骨中心线是否一致。（2）核实主体结构实际总标高是否与设计总标高相符，同时把各层的楼面标高标在楼板边。幕墙进行竖向分格时，应综合考虑开启扇、防火层等与主体结构的位置关系。（3）根据主体结构的垂直度，结合幕墙节点的具体做法，确定出幕墙平面的进出线。定出的进出尺寸需保证该面幕墙的施工、安装不与主体结构相矛盾。注：以上三点是找出幕墙的X、Y、Z轴尺寸。 1.1.2 安装各楼层紧固件：在主体结构的每层现浇混凝土楼板或梁内按设计要求固定后置锚板（具体做法详见施工图），角码连接件与锚板满焊，焊接长度不小于50mm然后用不锈钢螺栓再与竖向龙骨连接。紧固件的安装是玻璃幕墙安装过程中的关键环节，直接影响到幕墙与结构主体连接牢固度和安全程度。 1.1.3 竖向主龙骨安装：主龙骨由下往上安装，每楼层通过连接件与主体梁板连接，具体步骤如下：（1）竖向主龙骨应设计为受拉杆件模式。安装时，首先将装配好的主龙骨

玻璃鳞片防腐工程施工组织设计方案

防腐施工方案一、实施目标充分发挥我公司项目部的优势，科学组织各工种的交叉作业，合理配置生产资源，精心施工，严格履行合同要求，确保完成以下目标： 1、质量目标工程交验合格100%，优良率90%以上，争创国家优质工程。 2、工期目标保证在合同约定的工期优质竣工，并争取提前完成本次工程。 3、安全目标严格遵守各项安全操作规程，采取有效措施，杜绝死亡、重大伤亡事故和意外事故的发生，轻伤频率在千分之一以下。 4、环境保护目标采取有效措施，减少施工噪音和环境污染，积极采用环保材料和先进施工工艺，废固物交由环保部门处理率达100%，注意节约原材料和电能，有效降低资源消耗率，顾客及相关方环境方面投诉率为零。二、编制依据 1.《表面处理规》SIS—055900 2.《建筑防腐蚀工程质量评定标准》GB50224—95 3.《施工现场临时用电安全技术规》JGJ46-2005、J405-2005 4.《涂装作业安全规程，涂装前处理工艺安全》GB7692 5.《建筑防腐蚀工程施工及验收规》GB50212-2002 6.《建筑防腐蚀工程质量检验评定标准》GB50224-95 7.《建筑防腐工程施工及验收规》GB50212-2002 三、施工用具、材料准备： 1. 施工材料准备：（1）由专业技术人员根据施工要求，提前提出施工工器具、材料清单，物

资部门根据清单统一调配。（2）根据招标文件要求，本工程采用的防腐材料采用环氧树脂鳞片及其它施工相关材料。（3）所采购的主材及辅材，要有合格证或书面检验证明，且不能超过质保期。在工程开工前一周，与材料供应商签订产品质量保证书，然后采购满足本工程施工需要的各种材料，以确保满足招标文件对本工程质量及施工进度的要求。（4）零星材料要经过甲方代表检查合格签字认可方可使用。（5）施工人员对配备的工器具、施工材料办理领用手续，对已领出的工器具、材料清册、说明书或材质证明书进行核对，并妥善保管。（6）材料使用前，会同业主、监理、质检人员对材料进行核对验收，合格签字后，方可使用。 2.材料验收规如下：（1）材料出厂合格证，或产品检验报告的各项指标，符合设计规定。参照规《GB/T9750-88》、《GB/T3491-92》。（2）根据订货合同核对材料品种、型号、规格、颜色、数量、有效期等。（3）外观检查。（4）抽检粘度、细度、遮盖力及沉淀情况，分别参照《GB/T1723-93》、《GB/T1724-79（89）》、《GB/T1726-79（89）》。 4、技术准备：（1）施工技术人员须熟悉有关图纸、技术规、质量标准。（2）施工前，项目部技术负责人要认真学习领会循环管道接头防腐工艺流程和具体材料的施工技术规要求，编制作业指导书，分发给每个施工人员，结合作业指导书对施工班组做技术交底，使施工班组每天任务清晰、目的明确，确保施工的顺利进行。（3）对本次施工中的重要施工节点应作专门的交底，并先对特殊工序进行培训指导，重点作好施工中的质量通病预防。质量达到甲方要求的质量等级。

脱硫塔内壁玻璃鳞片内防腐工程施工方案

第四章分部分项主要施工方法第一节基本要求 1、经会审和批准的设计文件和施工图纸齐备，施工人员熟悉各有关图纸资料，了解整个工程的施工方案、工艺要求、质量标准。 2、施工所需的设备、仪器、工具、部件、材料等应提前准备就绪，施工现场有障碍物时应提前清除。第二节施工开展程序本工程为防腐工程，主要采用人工、机械施工、人工配合的施工方法。因为当地天气等特殊情况，考虑到工期和进度，我们将针对实际施工面积合理调配机具。在甲方规定工作日内彻底施工完毕。第三节施工工艺流程确保工程施工保质、有序的进行，工程按期竣工，对作业流程要严格控制。并制定相应的质量保证措施和安全措施。在施工过程中，施工方法的选择很重要。首先必须严格按图施工，同时还必须以现场实际情况作为作业指导。对施工班组、人员进行科学合理的任务分配，详细的技术交底。层层落实责任，各班组严格控制施工质量和工程进度，上道工序没达到要求的情况下不得进行下道工序的施工。第四节施工机械设备情况说明 4.1、拟投入主要施工设备表

4.2、拟配备试验和检测仪器设备表第五节除锈方案 5.1 喷砂除锈各种喷砂设施、材料准备就续后，启动空气压缩机用干燥洁净白布，测试喷嘴及压缩空气气流，确认无油污、无水份后开始喷砂除锈。 5.2 喷砂操作工艺在开车前先装满下室的砂，然后开压缩机，打开阀站（5）利用压缩空气顶住活门（2），这时即可打开阀门（4）和旋塞（3），开始喷砂操作。同时装上室的砂。待下室的砂即将用完进即进行加砂，打开阀门（6），利用压缩空气顶住活门（1 ）。同时上室内压力迅速增加。到上下室外压力相等时，上室的砂因自重压开

玻璃鳞片施工技术规范

玻璃鳞片施工技术规范 Prepared on 22 November 2020

玻璃鳞片及玻璃钢防腐工程质量控制体系

一、玻璃鳞片树脂选材标准和性能 1、材料的介绍和说明鳞片材料介绍材料的来源江苏元泰防腐工程有限公司能针对不同温度、介质条件生产出相应的防腐胶板和粘接剂，广泛用于化工、肥料、医药、电力等行业。江苏元泰防腐工程有限公司于2004年12月份玻璃鳞片生产线上原材料从国外进口，江苏元泰防腐工程有限公司具备年生产800吨的鳞片能力。所有内衬材料均按质保程序生产。所有内衬材料生产过程均受买方代表监造。所有内衬材料检验、测试均和买方代表一起进行，并出具检测报告。内衬材料将根据生产和施工进度发放现场，并存放在仓库保管。材料介绍：针对本工程防腐内容，结合招标文件中建议使用玻璃鳞片树脂防腐作为基本方案。总述：江苏元泰防腐工程有限公司鳞片树脂衬里突出性能具有很低的水蒸汽渗透性，它能有效地形成迷宫，产生迷宫效果，降低气泡生成；其次，鳞片衬里对各种酸、碱、溶剂和气体具有极好的耐化学腐蚀性。典型玻璃鳞片材料介绍：

元泰鳞片衬里在实验室和现场都进行了评估，下列的测试报告显示了产品一些性能。 1）耐热测试 a) 测试方法试样放在温度160～200℃的加热室中，测量在老化后重量和弯曲强度改变。 b) 试样 YF-22：不饱和聚酯树脂 YF-62：乙烯基树脂 YF-82：酚醛型乙烯基树脂 c) 测试结果样品老化后与原始重量比较的重量变化

弯曲强度变化 d) 结论鳞片的耐热性能是：YF-82＞YF-62＞YF-22 2）耐F性能用于玻璃鳞片衬里和FRP衬里的乙烯基树脂具有很好的耐F性，然而，作为填充材料的玻璃鳞片（SiO2）会被HF腐蚀。一般而言，如果HF浓度超过2000ppm，玻璃鳞片的腐蚀变得非常严重。下列方法可避免HF对衬里的腐蚀： a)在玻璃鳞片衬里表面应用有机纤维（聚酯或乙烯纤维） b)在玻璃鳞片表面上再使用碳纤维 c)使用掺有陶瓷填充材料的乙烯基树脂我们制备了上述样品并在下列条件下测试浸渍测试：每一片样品浸在下列条件下并比较其外观。

玻璃幕墙施工方案

玻璃幕墙施工方案 ☆施工队伍进场后，首先与各工种进行幕墙结合处施工技术交底，做好施工现场基准线的移交，全面核实安装标高、位置及安装顺序等工作。第一小节二、幕墙施工过程： 1、测量放线 a.测量放线必须仪器工具齐全，且经过检测合格后方可使用，使用过程中要定期检查、维护。 b.所有测量数据必须经过复核，符合技术要求。若超过允许误差，应查找原因及时纠正；若在误差范围内，则确认，进行下一步连线工作。 c.根据总包方提供的基准线，测量出主体结构的施工偏差，如影响幕墙的安装，及时与有关方联系协调解决，经甲方及监理同意后，确定幕墙安装基准线：包括幕墙各部分的定位基准线及龙骨排布定位线(为各个不同部位的幕墙确定三个方向的基准)。

2、结构的检查支座的定位线弹好以后，在结构处拉垂直钢线，以及横向线作为安装控制线。检查结构的标高及埋件尺寸，将检查尺寸记录下来，反馈给监理、业主。 3、连接件的安装竖向分格墨线预埋件水平墨线分格线施工 a.首先由测量放样人员将连接件的分格线及标高线全部弹在结构埋件上，作为安装连接件的基准线。 b. 立柱在安装之前首先将钢支座与埋件连接起来，再进行就位安装。 4、玻璃幕墙龙骨安装（1）立柱的分格安装控制主龙骨安装就位后，需进行复测调校使其符合设计要求，确认无误后各节点紧固连接或焊接，操作时要注意先后顺序和操作先后的对称性，将安装应力减少到最小。主龙骨结构体系形成后进行复测。柱的安装依据竖向钢直线以及横向鱼丝线进行调节安装，直至各尺寸符合要求，竖向龙骨安装后进行轴向偏差的检查，立柱安装轴线偏差不应大于2mm，相邻两根立柱安装标高偏差不应大于3mm，同层柱的最大标高偏差不应大于5mm；相邻两根立柱固定点的距离偏差不应大于2mm；立柱安装就位调整后应及时紧固，否则会影响横料的安装。幕墙立柱的安装是从结构的底部向上安装，先对照施工图检查立柱的尺寸加工孔位是否正确，然后将附件、芯套、防腐垫片、连接件等组装到立柱上，用螺栓将立柱与支座连接，调整主梁的垂直度与水平度，然后上紧螺母，调整好整幅幕墙的垂直度与平面度后，加固支座。（2）横料就位与角铝（角码）孔位 ☆龙骨安装后进行横向龙骨的安装，横向龙骨未安装之前，首先进行角铝的安装、角铝的安装位置应依设计要求进行，横向龙骨承受玻璃的重压，横料会产生翘尾巴，因而竖料上的孔位，角码的孔位应采用过渡配合，孔的尺寸不应大于10mm。 ☆立柱的安装必须垂直，进出位、标高、分格尺寸在误差允许范围内。 ☆立柱插芯长度300mm（规范要求不小于250 mm），伸缩缝下口距连接螺栓根据设计要求尽量控制在50～150mm内。

玻璃鳞片防腐施工方案41888

神华煤制油化工有限公司鄂尔多斯煤制油分公司热电生产中心烟气脱硫脱硝项目防腐施工方案编制：审核：批准：

北京国信恒润能源环境工程技术有限公司神华煤制油鄂尔多斯项目部二零一四年四月八日目录第一章指导思想 (8) 第二章实施目标 (1) 第三章工程概况 (8) 神华煤制油化工有限公司鄂尔多斯煤制油分公司热电生产中心烟气脱硫脱硝项目 ..- 1 -

一、指导思想我公司项目部施工组织的指导思想是：品质优良，清洁生产，以人为本，持续发展。以顾客为中心，以质量、环境、职业健康安全为轴心，严格按照ISO9001:2000标准国际质量体系、ISO24001-2004环境管理体系及OHSAS28001-2001职业健康安全管理体系认证，建立完善的质量、环境、职业健康安全管理体系；由高素质项目经理、总工程师及工程技术、管理人员组成管理层，最优秀的操作人员组成作业层；按照国际惯例实施项目管理，精心组织，科学管理，优质高效的完成本次施工任务，创造顾客满意的高品质优质工程。二、实施目标充分发挥我公司项目部的优势，科学组织各工种的交叉作业，合理配置生产资源，精心施工，严格履行合同要求，确保完成以下目标： 1、质量目标工程交验合格100%，优良率90%以上，争创国家优质工程。 2、工期目标保证在合同约定的工期内优质竣工，并争取提前完成本次工程。 3、安全目标严格遵守各项安全操作规程，采取有效措施，杜绝死亡、重大伤亡事故和意外事故的发生，轻伤频率在千分之一以下。 4、环境保护目标采取有效措施，减少施工噪音和环境污染，积极采用环保材料和先进施工工艺，废固物交由环保部门处理率达100%，注意节约原材料和电能，有效降低资源消耗率，顾客及相关方环境方面投诉率为零。三、工程概况 1.神华鄂尔多斯煤制油分公司热电中心脱硫脱硝项目是由北京国信恒润能源环境工程技术有限公司总承包，建设一个投资、运行、维护费用经济合理，运行方便的副产品利用型脱硫脱硝系统。 2、工程概述该工程主要包括脱硫吸收塔、烟道、箱罐、临时烟囱等等的玻璃鳞片防腐施工

脱硫塔防腐施工方案

脱硫塔防腐施工方案 1、工程概况本工程为2×660MW机组脱硫岛脱硫塔内防腐工程。脱硫吸收塔1台，直径1米、塔体高度12米；主要工程量包括：脱硫塔本体内部玻璃鳞片防腐，以及部分出口烟道防腐，为此，特编制吸收塔防腐施工方案。 2、编制依据 2.1HG/T2640-94 《玻璃鳞片衬里施工技术条件》 2.2GB8923-98 《涂装前钢材表面锈蚀等级和除锈等级》 2.3GB50212-2002 《建筑防腐蚀工程施工及验收规范》 2.4GB50205-2001 《钢结构工程施工质量验收规范》 2.5GB/T3854 《纤维增强塑料巴氏硬度试验方法》 2.6GB/T 7692 《涂装作业安全规程涂漆前处理工艺安全及其通风净化》 2.7HG/T2641-94 《中碱玻璃鳞片》 2.8Q320282NNK16-2004 <江阴市大阪涂料有限公司乙烯酯玻璃鳞片企业标准> 2.9HG223－91《工业设备、管道防腐工程施工及验收规范》 2.10GB/T7760《硫化橡胶与金属粘合的测定?? 单板法》 2.11GB/T13288-91《涂装前钢材表面粗糙度等级的评定》（比较样块法） 2.12DIN 28051德国标准对金属构件的结构造型的要求 2.13DIN 28053德国标准《金属构件有机涂层和衬里对金属基体的要求》 2.14GB18241.4烟气脱硫衬里 2.15JIS-6940-1998日本工业标准《玻璃鳞片树脂衬里标准》 2.16防腐施工技术规范 a. 干膜测厚（ISO 2808） b. 粗糙度检查方法（ISO 8503-2） c. 钢体表面处理（ISO 8503-1） 3、施工单位工器具准备 3.1主要机具要求配置表一施工机具机具名称功率数量说明空压机 65KW 1 产气量：13m3/min 额定压力：0.8MPa ACR－32喷砂机 2 连续加砂式轴流风机（防爆） 3KW 产风量：6000m3/h

玻璃鳞片防腐施工组织方案

---------------------考试---------------------------学资学习网---------------------押题------------------------------ 热电防腐工程施工方案

录目

编制依据及适用范围第一章防腐衬里选材实施方案第二章施工准备第三章设备交接第四章现场防腐施工作业指导第五章质量控制和检验第六章第七章安全措施材料包装和现场保管第八章生产及施工进度计划表第九章过程保养及整体保养玻璃鳞片、FRP 第十章交叉施工安全措施附件第一章编制依据及适用范围编制依据：

该施工组织设计根据标准DIN28053《金属基体和半精加工制品上实施有机涂层和衬里》进行编制。本文的制定引用了以下国际、国家、行业和企业标准或法规： HG/T2640-2004 《玻璃鳞片衬里施工技术条件》 HG/T20677-1990 《橡胶衬里化工设备》 DL/T5417-2009 DL/T 5417-2009 《火电厂烟气脱硫工程施工质量验收及评定规程标准》 DL/T5439-2009 《中华人民共和国电力行业标准》 GB26164.1-2010 《电业安全工作规程》 HGJ32-90 《橡胶衬里化工设备》 ISO8503-1 《涂装前钢材表面预处理和处理后表面特征》GB8923-88 《涂装前钢材表面锈蚀等级和除锈等级》 JISK6250-99 《硫化橡胶及热可塑性橡胶的物理试验方法》 DIN28051 《工程涂装和衬里化工设备母材结构设计规定》 DIN28053 《需涂装和衬里金属母材以及半成品表面要求》 Q/321282XA04-2000 《橡胶衬里用预硫化胶板》适用范围：本施工组织方案适用于威海热电湿式电除尘器防腐项目。

玻璃幕墙施工方案详细

第五节玻璃幕墙安装技术及工艺一、施工顺序结构、埋件的检查→支座的安装→立柱的安装→横梁的安装→避雷安装→隐蔽验收→玻璃安装→层间防火、保温层→装饰条安装→打胶二、玻璃幕墙安装方法 1.结构、埋件的检查（1）埋件左右、上下偏差的检查首先由测量放样人员将支座的定位线弹在结构上，便于施工人员进行检查、记录，检查预埋件中心线与支座的定位线是否一致，通过十字定位线，检查出埋件左右、上下的偏差，若偏差大的报设计出埋件修正方案。（图示）：纵向分格墨线预埋件横向分格墨线（2）结构进出的检查支座的定位线弹好以后，在结构处依据外控网拉垂直钢线，以及横向线作为安装控制线。检查结构的标高及埋件进出尺寸，将检查尺寸记录下来，反馈给监理、业主、总包。

2.支座及立柱的安装（1）支座与立柱的连接考虑到施工安装的安全性及可操作性，立柱在安装之前首先将支座在楼层内用五金件螺栓与立柱连接起来，支座与立柱接触处加设隔离垫，防止电位差腐蚀，隔离垫的面积不能小于连接件与竖料接触的面积。连接完毕后，用绳子捆扎吊出楼层，再进行就位安装。（幕墙为临边作业，防止高空落物）

（2）立柱安装调节待立柱吊出楼层后，将支座与埋件通过T型螺栓相连，首先将螺栓放在槽内，旋转90。后再将螺栓拧到6分紧，进行上下、左右、前后的调节。经检查符合要求后再进行拧紧，高低、左右控制在2—3mm 之内如图示图二图一

立柱套筒密封胶竖向伸缩缝 4.横梁安装（1）立柱全部安装完毕后进行横梁的安装，横梁未安装之前，首先将角码插到横梁的两端，将横梁担住。然后用螺栓固定在立柱上。横梁承受玻璃的重压，易产生扭转，因而立柱上的孔位、角码的孔位应采用过渡配合，孔的尺寸比螺杆直径大0.1～0.2毫米。图示：

玻璃幕墙施工工艺及施工做法

玻璃幕墙施工工艺及施工做法玻璃幕墙工程由专业的幕墙公司制作及专业的劳务公司安装，在此仅介绍一下玻璃幕墙的一般作法及要求。一、基本要求（1）、作业条件 1)应编制幕墙施工组织设计，并严格按施工组织设计的顺序进行施工。 2)幕墙应在主体结构施工完毕后开始施工。对于高层建筑的幕墙，实因工期需要，应在保证质量与安全的前提下，可按施工组织设计沿高分段施工。在与上部主体结构进行立体交叉施工幕墙时，结构施工层下方及幕墙施工的上方，必须采取可靠的防护措施。 3)幕墙施工时，原主体结构施工搭设的外脚手架宜保留，并根据幕墙施工的要求进行必要的拆改(脚手架内层距主体结构不小于300mm)。如采用吊篮安装幕墙时，吊篮必须安全可靠 4)幕墙施工时，应配备必要的安全可靠的起重吊装工具和设备。 5)当装修分项工程会对幕墙造成污染或损伤时，应将该项工程安排在幕墙施工之前施工，或应对幕墙采取可靠的保护措施。 6)不应在大风大雨气候下进行幕墙的施工。当气温低于-5℃时不

得进行玻璃安装，不应在雨天进行密封胶施工。 7)应在主体结构施工时控制和检查固定幕墙的各层楼(屋)面的标高、边线尺寸和预埋件位置的偏差，并在幕墙施工前应对其进行检查与测量。当结构边线尺寸偏差过大时，应先对结构进行必要的修正；当预埋件位置偏差过大时，应调整框料的伺距或修改连结件与主体结构的连接方式。 (2)、幕墙安装 1)应采用(激光)经纬仪、水平仪、线锤等仪器工具，在主体结构上逐层投测框料与主体结构连接点的中心位置，X、y和Z轴三个方向位置的允许偏差为±1.0mm。 2)对于元件式幕墙，如玻璃为钢化玻璃、中空玻璃等现场无法裁割的玻璃，应事先检查玻璃的实际尺寸，如与设计尺寸不符，应调整框料与主体结构连接点中心位置。或可按框料的实际安装位置(尺寸)定制玻璃。 3)按测定的连接点中心位置固定连结件，确保牢固。 4)单元式幕墙安装宜由下往上进行。元件式幕墙框料宜由上往下进行安装。 5)当元件式幕墙框料或单元式幕墙各单元与连结件连接后，应对整幅幕墙进行检查和纠偏，然后应将连结件与主体结构(包括用膨胀螺栓锚固)的预埋件焊牢。 6)单元式幕墙的间隙用V和W形或其它型胶条密封，嵌填密实，

玻璃鳞片胶泥防腐施工方案

玻璃鳞片胶泥防腐技术规范 1、环境条件：（1）在大风天禁止涂装作业。（2）在潮湿表面上不得进行涂装作业，待涂表面周围温度至少不能低于露点以上3℃,相对湿度一般不能大于85%。（3）在气温低于5℃时，鳞片胶泥（涂料）的固化速度明显减慢,一般不进行喷涂作业。 2、冬季施工措施：（1）为了保证冬季施工的鳞片胶泥（涂料）的固化性能，被衬设备、烟道外部应采用保温材料整体包覆。（2）采用空气加热设备，通过空气热传递，使被衬基材表面升温至10℃以上。火电厂也可以在设备内部采用蒸汽管道加热。（3）湿度控制：设备内部的相对湿度一般不能大于80%。 3、注意事项：（1）施工用具应清洁，每次施工完毕后应清洁干净，以备下次再用。（2）施工现场应有防雨、露水和灰尘的设施。（3）严防水和杂物等到掉进涂料内，以免影响涂层的质量。（4）施工时应有良好的通用条件，应禁止一切明火，照明应采用低压电源。（5）应对施工人员进行安全教育，配备必要的劳动保护用品，注意施工人员的人身安全。（6）涂层在未完全干燥和固化之前，应采取保护措施，以避免受到雨水和其它液体的冲洗或人员的践踏。（7）每道工序施工前，应对防腐蚀的表面进行清扫，必要时应用丙酮揩擦一遍，以免影响施工的质量。（8）防腐蚀涂层施工完成后，涂层层应加以保护，在吊装、运输过程中尤应小心，避免撞击、敲打和施焊。 4、安全防护：（1）涂料应存放在温度较低的通风、干燥处，远离热源，避免日光直接照射并隔离火种。存放已开盖的涂料、固化剂和稀释剂的配制间内，严禁明火。（2）涂装前必须检查所需照明、通风和脚手架等是否完备可靠，装、焊接工作是否已经结束，尽量使焊接工作不损坏已涂好的涂层。（3）施工场所的电线、电动机、配电设备应符合防爆要求。（4）由于设备、烟道整体封闭，而在施工过程中，有少量化学品挥发。因此要求施工人员有防护措施，如戴防毒面具等，并且在保证被衬基材表面温度满足鳞片胶泥（涂料）的固化性能的条件下，使用通风机强制通风换气，以降低设备、烟道内部空气中的有机物含量，减少对人体的伤害。（5）为了防止涂料溅在皮肤上或眼睛内，施工时应穿工作服和护目镜。（6）操作人员如有头晕、头痛、恶心、呕吐等不适感时，应立即到有新鲜空气的场所休息或送医院就医。二、钢结构表面处理施工规范对于鳞片胶泥（涂料）应用于钢结构设备内表面，要对钢结构表面进行表面处理，具体要求如下：1、表面处理 1． 1表面处理前，设备应是已按图纸要求制造、检验合格的,且应是把与吊装、保冷或保温等有关零部件预先焊上，防腐蚀处理后不能再对设备施焊。 1．2表面处理的方法干法喷砂或喷丸用于表面处理，详细施工要求如下：

玻璃鳞片施工方案(带加强)

能量优化节能环保综合改造项目烟气脱硫设备防腐施工方案

2017年5月3日目录一、编制依据二、施工部署三、施工方法四、施工进度五、施工质量保证措施六、安全保证措施七、文明施工措施

一、编制依据 1.1 设计单位提供的施工要求； 1.2 SHJ22-90《石油化工企业设备与管道防腐施工规范》； 1.3 HGJ229-91《工业设备、管道防腐工程施工及验收规范》； 1.4 SH3022-1999《石油化工设备和管道涂料防腐蚀技术规范》； 1.5 G B8923-89《涂装前设备表面锈蚀等级和除锈等级》； 1.6 建设单位确定的施工工艺及有关技术要求 1.7 YB/T9256-96《钢结构、管道涂装技术规程》 1.8 《玻璃鳞片衬里施工技术条件》HG/T2640-2004 二、施工部署施工组织布署 2.1由施工员编制施工方案，并经有关各方审批认可。 2.2由施工员及安全员对参加油漆施工的施工人员进行技术及安全交底，使有关施工人员了解油漆施工工序和主要技术质量要求及各项安全注意事项，同时了解施工过程所需专用工具的使用方法。 2.3根据实际情况制定并准备好施工中的各项安全防护措施及防护用料。 2.4准备好油漆施工所需的工具、量具、机具等，在施工现场应准备工具保管箱。三、施工方法 3.1 施工工艺：基体检查——基体喷砂处理——底漆涂刷（分两遍涂刷，两次颜色明显不同，相互垂直）——胶泥涂抹（分两遍涂沫，每层厚度约1.0mm，

两次颜色明显不同，相互垂直）——局部FRP加强（阴阳角等部位）——质量检测及修补验收——面漆涂刷——全面验收。 3.2施工操作 3.2.1基体检查（1）基体检查主要检查项目为：①设备结构能否进行鳞片衬里施工（如设备内部的局部结构存在狭小的缝隙，施工工具无法深入其中）；②焊缝的打磨，要求焊缝的高度不高于基体0.5mm，且与基体保证平滑过渡； ③阴阳角的部位一定要保证拐角部位的圆角半径R＞5mm。 3.2.2喷砂除锈鳞片衬里对基体喷砂处理的要求为Sa2.5级，即要求对金属基体表面经过喷砂处理后，表面呈现“银白色”，钢材表面无可见油脂、污垢、氧化皮、铁锈、油漆涂层等附着物，任何残留的痕迹仅是点状的轻微色斑。喷砂作业应坚持先易后难，由上而下，从左向右的原则，做到布局合理，分格适宜。罐壁达到Sa2.5级。 3.2.2.1技术要求 ①喷砂采用石英砂或铜矿砂。施工环境温度宜3℃-30℃，空气相对

玻璃鳞片施工方案(终版)

衡水发电厂二期扩建工程2X300MW供热机组工业废水集中处理系统斜板澄清器玻璃鳞片施工方案批准审核编制南京大陆中电科技股份有限公司环保公司二OO四年九月

1 编制依据 1.《火力发电工程施工组织设计导则》 2.《电力建设施工及验收技术规范》——火力发电厂化学篇 3.《电力建设施工及验收技术规范》——火力发电厂锅炉篇 4.《火电施工质量检验及评定标准》——水处理及制氢装置篇 5.《火电施工质量检验及评定标准》——锅炉篇 6.《电力建设安全工作规程》DL5009.1－2002 7.《衡水发电厂二期工程工业废水技术协议》 8.工业废水处理系统安装有关设计图纸 2 编制目的由于斜板澄清器现场制作，而内部衬胶防腐在现场不能制作，故改为玻璃鳞片涂壁做法。 3 玻璃鳞片的介绍 3．1化学指标 3．2化学性能 3．3物理指标

冲击强度(Nm/cm2) 0.35 线膨胀系数（K-1） 1.15×10-6水蒸气渗过率(g/100m2.day.h) 0.0007~0.0160 3．4性能特点： 1. 耐腐蚀性强。具有优良的耐化学腐蚀性能，尤其是耐酸性腐蚀非常突出。 2. 抗老化性能优良。其抗老化性高于任何漆膜。 3. 耐温性能好。 4. 热胀系数小 5. 耐磨性能好 6. 配伍性能好，可以与各种树脂组成防腐涂料。 3．5防腐原理玻璃鳞片树脂防腐层，就是将定量的、具有一定片径和厚度的玻璃鳞片分别与定量的聚酯、环氧、乙烯基等树脂，按操作规程均匀混合。经过严格的配制工艺，配制成胶泥或涂料。经泥抹子或高压无气喷枪等工具，涂敷于经处理的金属表面或其他被防护材料的表面。再经室温固化，而得到衬里或涂层。 3．6玻璃鳞片防腐的优点 1、受介质、气体、水蒸汽的渗入远小于普通的玻璃钢。不容易产生介质扩散，可有效地避免底蚀、分散、鼓泡、剥离等物理破坏。 2、硬化时收缩率小。由于玻璃鳞片分散了应力，各接触面的残余应力小，热膨胀系数也小，故粘结强度不会因热胀而衰减，热稳定性好。 3、耐磨性和对擦伤抵抗性较强，遇机械损伤只限于局部，扩散趋势小。 4、修复性好。使用几年后，破坏处只需要简单处理，即可修复。 5、对防护面适应性强，尤其适合于复杂表面的防腐。 6、施工性好。鳞片防腐可用喷涂、滚涂、刮涂等多种方法施工。整体性好，且现场配料方便，可室温固化及热固化。 4．H－831玻璃鳞片涂料 4．1组成与特性 1. H-831玻璃鳞片涂料该涂料是以耐蚀性树脂为成膜物，以及助剂何经过特殊处理的玻璃鳞片为骨料的
