全站仪操作流程
全站操作流程
目录
架仪器流程 (2)
Nikon DTM 332 全站仪的操作流程 (3)
ZHT 600 全站仪使用步骤 (5)
TC1100操作流程 (6)
架仪器流程
1、放下脚架使各脚长度相同。
2、打开脚架呈等边三角形，架头中心垂直控制点。
3、取出全站仪至架头安装（一手始终扶住仪器），调节脚架长短使仪器中心对准控制点——粗调节仪器底脚旋钮使汽泡居中——检查仪器中心是否对准控制点（偏移则调准，反复此过程直至完全居中）——开启全站仪，启动电子汽泡，调节底脚旋钮居中——开始观测。
Nikon DTM 332 全站仪的操作流程
开机
注[ ]内为按钮（内为屏显）
功能：（架站）
用[ESC]退出到左上角为(显示) -> [7 建站] -> [1] 已知
点-> (ST) 输入架站点名称XYZ坐标–> HI 输入架站仪
高完成架站
功能：（后视）
->[1] 输入后视坐标-> BS 输入后视点名称-> 输入后视
点XYZ -> HI 输入镜高-> 瞄准后视点-> [测量2]功能：(放样)
[8放样] -> [2] -> （PT）输入要放样的点名-> 输入要放样的XYZ -> [回车] -> 旋转仪器使(dHA) 为0 00 00 [测量2]
单键功能
[测量2] 测量
[1用户] 设置镜高
[2用户] 检查(BS)后视角(HA)水平角
[模式] 输入时数字与字母互换
[回车] 存储坐标完成输入确认
操作前用[ESC]回到左上角为（显示）的状态
[数据]显示内部的一些坐标
放样状态下按[ESC]输入下一点放样坐标
查看数据
[菜单] -> [4 数据] -> [回车]
其它:
0、要输入123°45’50"，键入[1] [2] [3] [.] [4] [5] [5] [0]。
1、测量模式为(正常)时，其测量显示为小数点后两位，选（精确）才显示三位小数。
2、灯光的按钮可关闭声音
3、测量(平均)为0时，记录为（确定）和（所有）的无效，只有（仅测量）有用，当（平均）为1以上时才全部有效。
4、[角度]用来设置水平置盘。
5、可用电子水泡进行整平
6、[程序]比较用
ST 记录
ST （测站）记录包含ST、HI、BS 和AZ 域。
SO 记录
SO 记录是放样测量值。
它们是在放样功能中记录的测量值。
AR 记录
AR 记录存储面积和周长的计算。
UP 记录是上传的点坐标。
MP 记录是人工输入的点坐标。
CC 记录
是在坐标几何中计算的点，RE 记录是在后方交会中计算的点。
ZH T 600 全站仪使用步骤
1、开机；
2、将镜头上下方向旋转一周；
3、用 [右方向键disp] 按数3次，直到出现N E Z 三行的屏幕；
4、按p1 p2 p3 任意次数，从中选择需要的功能，有： [测距] [记录] [镜高] [测站] [偏心] [后视]；
5、选[测站]进入测站设置 [输入]；
6、 [Inst.Hi] 输入 仪高；
7、按NEZ进入测站的坐标输入；
8、全部完成后回到NEZ三行页面 [确定] [ESC] 退出测站设置,回到 NEZ；
9、按 [后视]进入后视设置。
[Ref.Hr]设置镜高,[后视]；
10、里面会有[NE]，用此功能输入后视点坐标，照准后按[是]即可；
11、也可有[AZ]手工输入方位角 (10和11只做一个)；角度输入为小数点后就是以度分秒的形式录入的
12、照准目标后[是] [测量] [NEZ]测出后视坐标。
说明：每一次输入数据都要按[输入]，完成后按[确定]来完成这行的输入，完成页面的所有行输入后要按[确定]完成此页面的输入.
当一行完成后按[确定]则此行被接受，即使用[ESC]退出也已被接受。
[ ] 表按键或功能；
文件传入电脑
连上数据线；
开机同上；
打开电脑中的T-600软件，点菜单[串口]中的[下载]；
用[menu][下键EDM]中翻到[存储管理][下键EDM][下键EDM][发送数据]；
在仪器中点传送即可。
上传坐标：在全站仪中选择接收数据\坐标数据在电脑中点上传数据数据格式为点名，N，E，Z
TC1100操作流程
F1~F6为显示面板所显示的功能
一、架站
1、开机
2、按SETUP 设置
3、按STN 进入测站设置
4、用方向键和数字键编辑：
Inst.Height：仪器高(标点至镜头中)。
Stn.Northing：架站点X坐标
Stn.Easting：架站点Y坐标
Stn.Elevation：架站点高程(标点高程)
注：每一项输入完成要按回车
5、按CONT 保存设置并退出
6、按MEAS 进入测量状态
7、精确瞄准后视点
8、按Hz0 输入后视方位角，度用小数点代，分秒连续输
入，完成后按Enter
9、用方向键和数字键编辑：
Refl.Height 设置镜杆高
至此仪器设置完成，进入放样流程
二、放样
1、瞄准棱镜中心
2、按DIST
3、用方向键查看数据
Northing 镜杆底点X坐标
Easting 镜杆底点Y坐标
Elevation 镜杆底点高程(标点高程)
查看参考指标：
Horiz.Dist 平距（架站与镜杆间的水平距离）
Height.diff 高差（架站标点与镜杆底点间的垂直距离）
Hz 水平角（视线与X方向的夹角）
V 垂直角
TS-802操作流程
1、开机、转动望远镜
2、[1建站] [1已知坐标建站] [1后视输入坐标] 输入站名
回车输入[X、Y、Z、代码] 回车
输入[仪器高] 输入[后视点名] 输入[X、Y、Z、代码] 输入[目标高] 瞄准目标后按回车（完成建站）
3、按[测量1] 检查后视点坐标或进行测点
方法二
[2后视输入角度] 为后视角用方位角DD.MMSS 回车退出
数据下载与传输
1、安装传软件TS800_PC1.3
2、点菜单\Tool\语言\SimpleChinese （改成中文）
3、在主界面中设置串口号：通常为 1
波特率：9600
4、将TS-802仪器接上数据线，并开机
5、点打开串口（无校验、数据位为8、停止位为1）
6、下载在仪器上操作菜单\传输\下载\下一步\类型坐标（用箭头键改）\开始完成上传。
拷出后另存到文件
7、上传在仪器上操作菜单\传输\上传\开始
在电脑上选择上传选择文件（文件格式为点名，N，E，Z，代码）点发送坐标
8、格式化：菜单\设置\其他\格式化卡\回车。
GPS、全站仪仪器使用流程
全站仪横断面测量步骤：1、选取两个点，一个作为测站点，另一个作为后视点，并明确标注位置。
2、取出全站仪，将仪器架于测站点，并进行调平。
全站仪调平要先架好仪器，粗平，激光对点找测站点，之后调动支架使仪器上水准气泡居中并保证激光对准测站点，然后对管水准气泡进行微调，最后打开电子气泡看是否居中。
3、（1）建站、已知点建站（2）新建测站输入点名，x坐标y坐标和高程、输入仪高、镜高。
（3）新建后视点输入点名，x坐标y坐标和高程。
4、把棱镜放在后视点上，水准气泡居中后，点全站仪上的设置（照准后视），显示设置成功后进行点测量。
5、采集、点测量、输入点名、照准棱镜后点测存。
然后依次对点进行测量，测存。
全站仪放样步骤：1、选取两个点，一个作为测站点，另一个作为后视点，并明确标注位置。
2、取出全站仪，将仪器架于测站点，并进行调平。
全站仪调平要先架好仪器，粗平，激光对点找测站点，之后调动支架使仪器上水准气泡居中并保证激光对准测站点，然后对管水准气泡进行微调，最后打开电子气泡看是否居中。
3、放样、点放样、调用已测量出已知点，根据右转左转指示dms，调节细准焦螺旋直至照准，dms’为0，方可进行测量，一次测量完成后查看远、左右偏距再对棱镜进行调整位置，直至为0完全照准，然后对放好的点进行标记，并进行下一个点的操作，依次类推。
GPS测量步骤：架好基站1、工程、新建工程、工程名称（设好）、坐标参数预设、确定。
2、配置、坐标系统设置、beijing54（根据图纸要求选择坐标系）、投影方式（高斯投影）、中央子午线（117，淄博地区一般为118）、ok。
3、测量、点测量、竖杆（设计院给的已知点测量）。
4、坐标参数转换：输入原图纸dx1-dx4导线点，输入GPS测得的ds1-ds4，进行转换。
5、校点。
6、图形导出。
7、进行实地测量放中桩，边桩。
从全站仪导出数据到电脑cass：1、打开全站仪：项目、导出数据。
2、从导出的Excel表中选取自己测得的点（自己所需要的点）。
全站仪使用说明书
全站仪使用说明书概述全站仪是一种精密的测量仪器，广泛应用于土建工程、道路工程、桥梁工程等领域。
本说明书详细介绍了全站仪的基本功能、操作方法和注意事项，旨在帮助用户快速上手使用全站仪进行测量工作。
一、产品概述1.1 产品特点全站仪是一种集成了测角、测距和测高等功能的仪器。
其特点包括:- 高精度测量：全站仪可以进行角度、距离和高程的高精度测量，满足工程测量的需要。
- 自动化功能：全站仪具备自动测量和数据处理功能，简化了测量流程。
- 远程通信：全站仪支持蓝牙和Wi-Fi等无线通信方式，方便与计算机或移动设备进行数据传输。
1.2 产品组成一般情况下，全站仪由以下几个部分组成：- 仪器本体：包含观测望远镜、显示屏、键盘等组件，用于进行测量和操作。
- 支架：用于固定全站仪，保持仪器的稳定。
- 测杖：用于测量目标物的高程和距离，一般由可伸缩的测杆和测杆支持装置组成。
二、操作指南2.1 准备工作在使用全站仪进行测量之前，应做好以下准备工作：- 确保全站仪已经连接好电源，电池电量充足。
- 选择适当的支架和测杆，正确安装全站仪。
- 检查并确认全站仪在使用前没有损坏。
2.2 仪器开机与关闭按下仪器上的电源按钮，全站仪即可开机。
在使用完毕后，按住电源按钮直到仪器完全关闭。
2.3 基本操作流程2.3.1 设置基准点在进行测量之前，需要设置一个基准点。
具体操作如下：1. 使用全站仪观测望远镜找到一个标志物，并将其视为基准点。
2. 在仪器上进入设置模式，选择基准设置，按照提示进行操作。
2.3.2 测量角度在设置好基准点后，即可进行角度的测量。
具体操作如下：1. 使用观测望远镜对准目标，并记录当前角度。
2. 在仪器上进入角度测量模式，按下测量按钮完成测量。
2.3.3 测量距离在测量角度完成后，可以开始测量距离。
具体操作如下：1. 使用观测望远镜对准目标，确认测量参考点。
2. 进入距离测量模式，按下测量按钮完成测量。
2.3.4 测量高程若需要测量目标物的高程，可以按照以下步骤进行操作：1. 将测杆插入目标物，调整至水平位置。

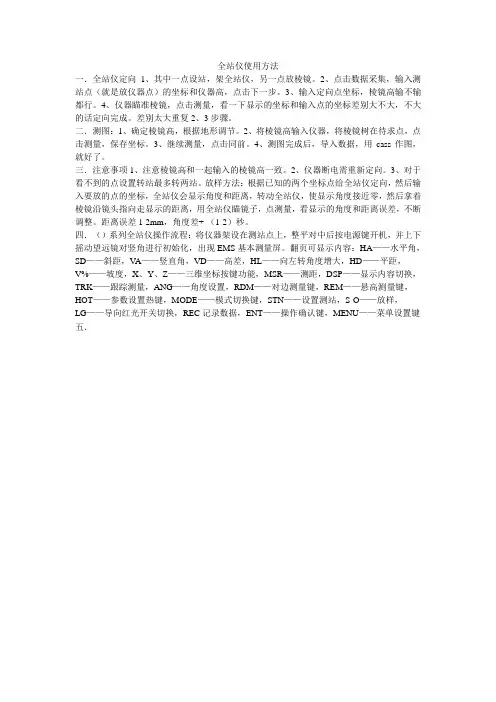

全站仪使用方法
全站仪使用方法一．全站仪定向1、其中一点设站，架全站仪，另一点放棱镜。
2、点击数据采集，输入测站点（就是放仪器点）的坐标和仪器高，点击下一步。
3、输入定向点坐标，棱镜高输不输都行。
4、仪器瞄准棱镜，点击测量，看一下显示的坐标和输入点的坐标差别大不大，不大的话定向完成。
差别太大重复2、3步骤。
二．测图：1、确定棱镜高，根据地形调节。
2、将棱镜高输入仪器，将棱镜树在待求点，点击测量，保存坐标。
3、继续测量，点击同前。
4、测图完成后，导入数据，用cass作图，就好了。
三．注意事项1、注意棱镜高和一起输入的棱镜高一致。
2、仪器断电需重新定向。
3、对于看不到的点设置转站最多转两站。
放样方法：根据已知的两个坐标点给全站仪定向，然后输入要放的点的坐标，全站仪会显示角度和距离，转动全站仪，使显示角度接近零，然后拿着棱镜沿镜头指向走显示的距离，用全站仪瞄镜子，点测量，看显示的角度和距离误差，不断调整。
距离误差1-2mm，角度差+-（1-2）秒。
四．（）系列全站仪操作流程：将仪器架设在测站点上，整平对中后按电源键开机，并上下摇动望远镜对竖角进行初始化，出现EMS基本测量屏。
翻页可显示内容：HA——水平角，SD——斜距，VA——竖直角，VD——高差，HL——向左转角度增大，HD——平距，V%——坡度，X、Y、Z——三维坐标按键功能，MSR——测距，DSP——显示内容切换，TRK——跟踪测量，ANG——角度设置，RDM——对边测量键，REM——悬高测量键，HOT——参数设置热键，MODE——模式切换键，STN——设置测站，S-O——放样，LG——导向红光开关切换，REC记录数据，ENT——操作确认键，MENU——菜单设置键五．。
简述全站仪使用的操作流程
简述全站仪使用的操作流程Using a total station requires careful operation and attention to detail to ensure accurate measurements. 全站仪使用需要仔细的操作和对细节的关注，以确保测量的准确性。
Before starting, it is important to ensure that the instrument is set up on a stable and level surface. 在开始之前，重要的是要确保仪器设置在稳定和平整的表面上。
This will help to avoid any errors in the measurements that could result from the instrument being off-balance or unlevel. 这将有助于避免由于仪器失衡或不平整而导致的测量误差。
Once the instrument is set up, it is important to calibrate it to ensure that it is measuring accurately. 一旦仪器设置好，就要进行校准以确保测量的准确性。
This involves checking and adjusting the horizontal and vertical angles, as well as the distance measurement. 这涉及到检查和调整水平和垂直角度以及距离测量。
Calibrating the instrument is a crucial step in the operation process, as any inaccuracies in the measurement could lead to errors in the final results.校准仪器是操作过程中至关重要的一步，因为任何测量中的不准确性都可能导致最终结果的误差。

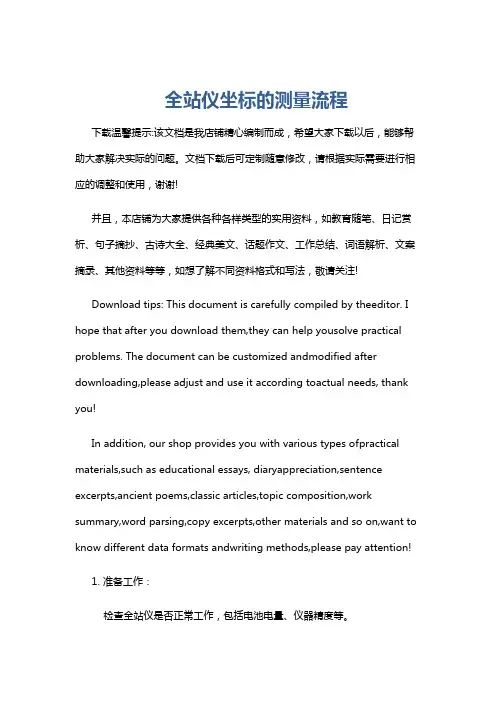

全站仪坐标的测量流程
全站仪坐标的测量流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 准备工作：检查全站仪是否正常工作，包括电池电量、仪器精度等。

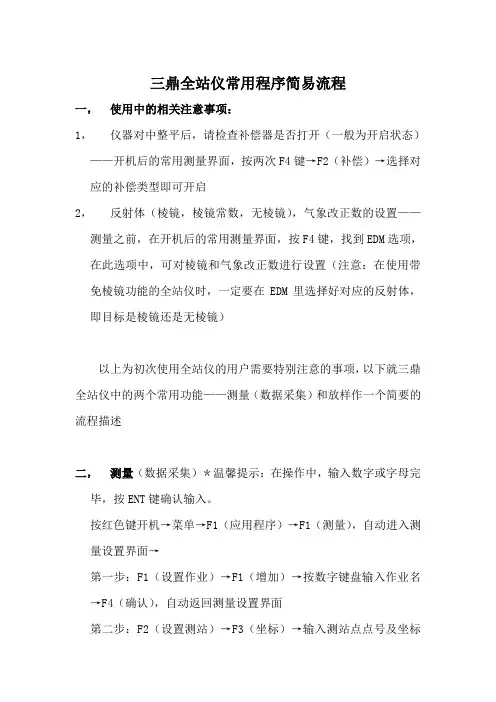

三鼎全站仪常用程序简易流程
三鼎全站仪常用程序简易流程一，使用中的相关注意事项：1，仪器对中整平后，请检查补偿器是否打开（一般为开启状态）——开机后的常用测量界面，按两次F4键→F2（补偿）→选择对应的补偿类型即可开启2，反射体（棱镜，棱镜常数，无棱镜），气象改正数的设置——测量之前，在开机后的常用测量界面，按F4键，找到EDM选项，在此选项中，可对棱镜和气象改正数进行设置（注意：在使用带免棱镜功能的全站仪时，一定要在EDM里选择好对应的反射体，即目标是棱镜还是无棱镜）以上为初次使用全站仪的用户需要特别注意的事项，以下就三鼎全站仪中的两个常用功能——测量（数据采集）和放样作一个简要的流程描述二，测量（数据采集）＊温馨提示：在操作中，输入数字或字母完毕，按ENT键确认输入。
按红色键开机→菜单→F1（应用程序）→F1（测量），自动进入测量设置界面→第一步：F1（设置作业）→F1（增加）→按数字键盘输入作业名→F4（确认），自动返回测量设置界面第二步：F2（设置测站）→F3（坐标）→输入测站点点号及坐标（N为纵向坐标，E为横向坐标）→F4（保存）→输入仪器高→F4（确认）第三步：F3（定向）→F2（坐标定向）→F2（坐标）→输入后视点点号及坐标（N为纵向坐标，E为横向坐标）→F4（保存），自动进入坐标定向界面→转动仪器，精确瞄准后视点→F3（记录），仪器提示“确认要进行多余观测吗？”→F1（取消），自动进入定向结果界面→F4（确认）第四步：F4（开始），自动进入测量1/3界面→输入待测点的点号及棱镜高→按两次“翻页”，界面显示坐标后→瞄准待测点所架设的棱镜→F2（测距），稍等片刻，测距完毕后界面即显示所测点的坐标，如果需要记录所测坐标到全站仪内存，按F3（记录）即可。
该点即测量完毕！三，放样按红色键开机→菜单→F1（应用程序）→F2（放样）→参照测量中的第一步至第三步（步骤略）→F4（N为纵向坐标，E为横向坐标）→F4（确认），自动进入放样界面→转动仪器，将△Hz调至00°00′00″，锁紧水平制动（温馨提示：此时水平方向不得再转动仪器，此时望远镜所指方向即为放样点所在的方向）→然后在此方向指挥跑尺人员移动棱镜以对准仪器望远镜+字丝中心→按F4找到测距功能→F2（测距）→稍等片刻，测距完毕后，放样界面中的△Hz下一行所显示的数值即为放样距离差，根据该距离差再指挥跑尺人员沿仪器所定方向移动棱镜至该距离差到达放样所要的精度时，棱镜所在的位置即为放样点所在的平面位置。
使用全站仪进行空间位置测量的原理与操作流程
使用全站仪进行空间位置测量的原理与操作流程全站仪是一种高精度、多功能的测量仪器，广泛应用于建筑、土木工程、地质勘探等领域，可以实现对空间位置的测量和定位。
本文将介绍全站仪的原理和操作流程。
一、全站仪的原理全站仪是将测量角度和测量距离结合在一起的仪器。
它采用了全自动追踪和测量技术，通过发射和接收红外线来实现角度测量，利用电磁波测距技术来实现距离测量。
角度测量是全站仪中最基本的功能之一。
它利用全站仪上的水平仪和垂直仪来测量物体的方向和角度。
全站仪上的CCD相机可以自动锁定目标并进行测量。
同时，全站仪还内置了高精度的光电测角仪，可以实现高精度的角度测量。
距离测量是全站仪的另一个重要功能。
它利用了电磁波测距技术，通过发射和接收电磁波来测量物体的距离。
全站仪上配有激光发射器和接收器，通过计算激光的发射和接收时间以及光的速度，可以准确测量出物体的距离。
二、全站仪的操作流程1. 准备工作使用全站仪进行空间位置测量之前，首先需要进行一些准备工作。
首先要确认使用的全站仪是否处于良好的工作状态，检查并校准各个测量模块。
同时，还需要携带好所需的测量配件和辅助工具，如三脚架、反光板等。
2. 安装全站仪将全站仪设置在稳固的三脚架上，确保其放置稳定且水平。
根据实际测量的需要，可以调整仪器的仰角和方位角。
3. 设置参数在使用全站仪之前，还需要设置一些参数。
根据实际情况，可以设置仪器的单位制、高差基准面等参数。
此外，还可以设置观测原点和坐标系等参数，以便后续的测量工作。
4. 进行观测正式开始观测之前，需要先进行一次自校准，以提高测量的准确性。
然后，使用全站仪进行目标点的观测。
先对目标点进行粗略的测量定位，然后使用全站仪进行精确的观测，并记录测量结果。
5. 数据处理和分析完成测量后，需要对观测数据进行处理和分析。
可以通过专业测量软件对观测数据进行导入和处理，得到最终的测量结果。
此外，还可以进行误差分析和质量控制，确保测量结果的准确性和可靠性。
南方测绘全站仪使用方法
南方测绘全站仪使用方法
南方测绘全站仪使用方法主要包括以下几个步骤：
1. 设置全站仪：首先，将全站仪放置在测点上，保证其稳定并水平。
然后，打开仪器并进行初始化操作，校准仪器的水平和垂直度。
2. 建立测站：在选择好测点后，使用全站仪的望远镜对着目标点，调整望远镜的水平和垂直位置，使其对准目标点。
3. 观测数据：通过全站仪的观测功能，可以测量目标点的坐标、高程以及水平角度等数据。
根据具体需要，可以选择单次观测或重复观测。
4. 计算结果：测量数据完成后，将数据导出到电脑或数据处理软件中进行处理。
根据需要进行坐标转换、高程计算等操作，最后得到测量结果。
5. 数据导出与分析：将处理后的数据导出到输出设备或软件中，生成图表或报告。
根据需要，可以进行进一步的数据分析和处理，比如绘制等高线、构建三维模型等。
需要注意的是，在使用全站仪时，应注意仪器的保养和维护，确保其正常工作。
此外，根据实际测量场景的不同，还需要熟悉并掌握全站仪的具体功能和操作流
程。
使用全站仪进行测量的步骤与注意事项
使用全站仪进行测量的步骤与注意事项引言：全站仪是一种高精度的测量仪器，广泛应用于土木工程、建筑工程以及测绘等领域。
它集成了测角、测距、测高等功能，能够高效地完成各种复杂的测量任务。
然而，由于全站仪的操作复杂性较高，需要操作人员具备较强的专业知识和技能。
因此，在使用全站仪进行测量时，必须严格按照规范流程进行操作，并注意一些重要的事项，以确保测量结果的准确性和可靠性。
一、准备工作：使用全站仪进行测量前，首先需要进行一些准备工作。
包括了解测量任务的具体要求和范围，在设立测点的同时，确定好测点的坐标和高程系统。
此外，还需要检查全站仪的仪器状态，包括电池电量、水平仪、视镜和镜头等是否正常，并进行校准，以确保测量的准确性。
二、测量仪器的设置：在开始测量之前，需要根据实际情况进行仪器的设置。
首先，选择合适的测量模式，例如导线测量、坐标测量或快速测量等，根据测量任务的要求进行选择。
然后，根据地面情况进行仪器的架设，确保仪器水平仪指示在合理的范围内。
此外，还需进行视镜调焦、镜头清洁等操作，使仪器处于最佳状态。
三、目标点的设置：在进行测量时，需要设置目标点，这是确保测量准确性的重要步骤。
目标点的设置可以采用反光标志、反射器或自然目标等方式，根据测量任务的要求进行选择。
在设置目标点时，需要注意目标点的位置应与建筑物、地形或道路等相关物体保持一定的距离，以避免目标点干扰测量结果。
四、数据采集：数据采集是使用全站仪进行测量的核心步骤。
在进行数据采集时，需要严格按照仪器的操作说明进行操作，确保数据的准确性和可信度。
在采集数据时，需要稳定全站仪的姿态，并保持视镜准确对准目标点。
此外，还需要注意测量的时间间隔，根据实际情况进行设置，以确保测量结果的准确性。
五、数据处理与分析：在完成数据采集后，需要对采集的数据进行处理与分析。
这一步骤要求使用专业的测量软件进行数据导入和处理，以获取各个点的坐标和高程值等信息。
在数据处理过程中，需要进行数据质量的验证和纠正，排除异常值的干扰，以获得准确的测量结果。
宾得全站仪200系列操作简易流程
宾得全站仪200系列操作简易流程宾得200系列全站仪的机载内置程序分为两个大的模块:模式A 主要用于常规元素(角度，距离，和高差)的测量；模式B则以丰富的应用程序帮助我们实现程序化测量，如坐标测量（以下称测量），坐标放样（以下称放样）。
对于该全站仪在测量和放样中的操作步骤，介绍如下：一，测量仪器对中整平后，开机→F5（模式）：自动进入模式B→F1（功能）→F1（文件）→选择2.新建→ENT（确认）→输入文件名→ENT→ESC（退出）→F2（测量）→选择1.直角坐标测量→ENT（确认），自动进入“建站”界面(在此界面中，要依次输入测站信息),先把光标移动至“1.点号”，按ENT→输入X坐标→ENT→输入Y 坐标→ENT→输入Z坐标→ENT→输入仪器高→ENT→代码可不输，直接按ENT跳过，自动进入“测站点后视水平角”界面（准备后视定向）→F1（后视）→参照建站点的输入方法，依次输入后视点的点号及坐标→出现“照准参考点”界面时，转动仪器精确瞄准参考点（后视点），锁紧水平度盘和垂直度盘→F5（确定），此时设站及定向过程完毕，自动进入“测量”界面，即可开始进行坐标测量→瞄准待测点上所架设的棱镜中心（如果需要更改点号及棱镜高，按F4）→F1（测距），等待测距完毕，屏幕上即显示待测点的坐标（如需存入仪器内存，按F2）二，放样仪器对中整平后，开机→F5（模式）→F1（功能）→F1（文件）→选择2.新建，新建好文件后→ESC→F5（翻页）→F1（放样），自动进入“建站”界面→依次输入建站点的点号，坐标及仪器高（代码可不输，直接按ENT跳过），输入完毕自动进入“测站点后视水平角”界面→F1（后视），依次输入后视点点号及坐标（代码可不输），输入完毕自动进入“照准参考点”界面→转动仪器，精确瞄准参考点（后视点），锁紧水平度盘和垂直度盘→F5（确定），此时设站及定向过程完毕，自动进入“放样点坐标设定”界面→依次输入放样点的点号，坐标及镜高（代码可不输，直接按ENT跳过），输入完毕，自动进入“放样”界面→转动仪器，以将D H．angle一行所显示的角度调至00°00′00″（目的在于将仪器当前水平角同放样点所在水平角的角度差归零），然后锁紧水平度盘，此时望远镜所指示的方向即为放样点所在的方向（仪器在水平方向不得再转动，寻找目标的时候只能在垂直方向转动望远镜）→指挥跑尺人员移动棱镜，使得棱镜中心对准望远镜中心十字丝（通过仪器望远镜观看并指挥跑尺人员的移动）→F1（测距），等待测距完毕，根据D H．dist 一行所显示的距离（该距离为棱镜所在位置与放样点设计位置的距离差）指挥跑尺人员顺着望远镜指示的方向前后移动棱镜，移动一次测距一次，反复移动，反复测距，直到棱镜所在方向精确符合于望远镜中心十字丝所指示的方向并且D H．dist一行显示的距离差达到放样精度要求后，该放样点在实地的位置即可确定！温馨提示：一，200系列全站仪在输入测站信息或者放样点信息的时候，输入点号是把测点信息存入内存必经的程序而已，目的是方便下次调用。
