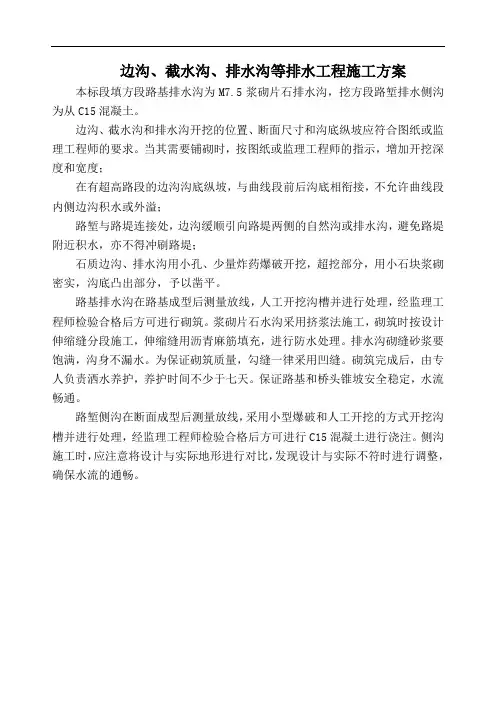

边沟、截水沟、排水沟等排水工程施工方案
边沟、截水沟、排水沟等排水工程施工方案本标段填方段路基排水沟为M7.5浆砌片石排水沟，挖方段路堑排水侧沟为从C15混凝土。
边沟、截水沟和排水沟开挖的位置、断面尺寸和沟底纵坡应符合图纸或监理工程师的要求。
当其需要铺砌时，按图纸或监理工程师的指示，增加开挖深度和宽度；
在有超高路段的边沟沟底纵坡，与曲线段前后沟底相衔接，不允许曲线段内侧边沟积水或外溢；
路堑与路堤连接处，边沟缓顺引向路堤两侧的自然沟或排水沟，避免路堤附近积水，亦不得冲刷路堤；
石质边沟、排水沟用小孔、少量炸药爆破开挖，超挖部分，用小石块浆砌密实，沟底凸出部分，予以凿平。
路基排水沟在路基成型后测量放线，人工开挖沟槽并进行处理，经监理工程师检验合格后方可进行砌筑。
浆砌片石水沟采用挤浆法施工，砌筑时按设计伸缩缝分段施工，伸缩缝用沥青麻筋填充，进行防水处理。
排水沟砌缝砂浆要饱满，沟身不漏水。
为保证砌筑质量，勾缝一律采用凹缝。
砌筑完成后，由专人负责洒水养护，养护时间不少于七天。
保证路基和桥头锥坡安全稳定，水流畅通。
路堑侧沟在断面成型后测量放线，采用小型爆破和人工开挖的方式开挖沟槽并进行处理，经监理工程师检验合格后方可进行C15混凝土进行浇注。
侧沟施工时，应注意将设计与实际地形进行对比，发现设计与实际不符时进行调整，确保水流的通畅。
急流槽
急流槽工程施工方案一工程概要1、工程简介：急流槽主要作用是将截水沟，以及其他来源的水流，排至路堑边沟，通过急流槽减缓水流速度，防止水流对路基的冲刷。
安邵高速公路第五合同段路基起止桩号为K115+760-K124+500段，本段急流槽为M7.5浆砌片石砌体。
此段分部工程K117+862-K120+160段中路基急流槽主要桩号有：YK118+258-YK118+258右侧; YK118+300-YK118+300右侧;ZK119+720-ZK119+740左侧; ZK119+880-ZK118+900左侧;ZK120+100-ZK120+120左侧; YK120+060-YK120+083右侧;YK118+730右侧； YK118+760右侧；YK118+290右侧； YK118+370右侧。
2、主要工程数量：浆砌片石：314m3；挖土方：646.1m3。
二、施工人员进场及现场准备情况本项目管理层是在公司的领导和决策下，实行公司领导—公司技术部门、财务部门—项目经理部—施工队，工程公司各职能部门实行监督管理。
项目经理部将对本项目的施工生产、安全、质量及材料设备、资金等的组织、分配负全面直接责任，其组成人员从公司管理机构中择优选用，优化组合，将各项责任落实到人。
根据现场实际情况，决定成立一个项目部，对工程实施全面管理。
本段安排富有施工经验的工程队施工，并按要求进驻施工现场，项目部配备有经验的施工管理人员2人、技术人员2人，劳务人员共计42人。
共分为两个作业班组。
施工用机械设备均已进场，并已安装调试好。
本工程砂浆采用砂浆搅拌机现场拌制。
施工用的各种材料已按要求进场，并已能满足先期施工的需要，以后随着工程的进展，材料将根据工程进度陆续进场。
该工程使用水泥为桃江南方水泥，机石砂产地为驿市采石场，片石均来自现场。
三、技术准备1、测量放样根据设计图纸提供的中桩坐标及轴线方向，已将轴线测放出来，并经监理工程师审核无误，轴线上的控制桩已列出并已保护好，可随时复核其平面位置。
排水沟施工技术方案.doc
排水沟施工技术方案排水沟施工技术方案一、工程概况本标段联络B线排水沟为Ⅰ形排水沟。
Ⅰ形排水沟内空尺寸为60cmx60cm,主要适用于一般填方地段；排水沟都采用M7.5号砂浆砌片石砌筑。
M10砂浆抹面。
浆砌部分的内壁采取1cm厚的砂浆抹面处理。
本段排水沟起止桩号为LBK1+000～LBK1+800左、右侧。
长度3566米。
二、施工流程施工准备→测量放样→基坑开挖→基底检验→测量放样→排水沟底部砌筑→排水沟两边砌筑→抹面、勾缝→洒水养护→交工验收三、施工工艺1、施工准备1）组织相应的材料、配套施工机械进场，并进行进场报验；试验M7.5号砂浆及M10号砂浆配合比。
2）对参与排水工程砌筑施工人员进行技术交底工作，详细的讲解砌筑施工过程中的各项要点与难点。
2、测量放样按图纸设计标注的平面位置、标高及几何尺寸，放好水沟开挖边线，并用熟石灰粉在地上画出。
进行施工放样，并与现场实际情况进行核对，如有不符，立即上报监理工程师，按工程师的指示办理。
3、基坑开挖及检验用挖掘机开挖初步成型，人工进行挂线修整，开挖过程中，严格控制边沟、排水沟的沟槽尺寸，沟槽应成下小上大的等边梯形形状。
现场控制开挖深度，符合地形坡度，达到流水畅通，几何尺寸符合设计需求。
基坑开挖至设计尺寸后，经监理工程师检查，其平面位置尺寸大小、地质情况均符合设计要求后，即可进行下一道工序。
4、砌筑施工①、采用坐浆法分段砌筑，砂浆饱满，砂浆经拌灰机拌合后，人工挑运至浆砌片石工作面。
②、片石抗压强度严格控制在30Mpa以上，片石厚度不得大于250mm，片石表面较平整，不平整的片石不用于面石砌筑。
对石料必须浇水湿润，表面有泥土、水锈的石块，清除干净后用于施工。
③、砂浆用M7.5砂浆，水泥、砂、水等建筑材料均采用经检验合格的材料，现场拌制的砂浆必须在2小时内使用完毕，已凝结的砂浆严禁使用。
④、砌筑前，采用分段支样架挂线法进行砌体线形调整。
设三线，沟底铺底石水平线，中间墙身平整度线，沟顶水平线。
急流槽施工技术
急流槽施工技术指导一、急流槽施工技术指导1、施工工序2、施工方法3、施工注意事项4、质检工艺流程、检查项目及标准5、工程质量通病防治一、急流槽施工技术指导1、施工工序施工准备f施工放样一基槽开挖一矫正挂线f铺设底浆f浆砌片石f抹面f勾缝f清理现场2、施工方法施工准备：1）设计图纸及文件已审核，提出的问题已得到相关部门的回复，并对班组进行了详细的施工技术交底。
2）材料如砂、片石、水泥已进场并检测合格，砂浆配合比已确定。
3）机械设备、人员已准备就绪。
4）现场的安全质量保证体系已建立，分项工程责任牌已制作，明确了各工点、工序负责人。
5）根据图纸要求，急流槽的现场放样完成，并经复核与现场地形符合，与桥涵、结构物及线外排水系统或自然水系能平顺衔接，能够形成完整的排水系统。
6）分项工程开工报告已得到批复，施工现场的劳动力满足施工进度要求，施工进度计划及分项工程的施工方案得到批准。
施工放样：首先，按设计坡度对路基进行刷坡，为急流槽准备坡面。
急流槽放线：确定急流槽的位置，通过该点像路基坡脚引线确定坡脚桩，该线即为急流槽中心线，依次为准根据施工图设计大洋图放出急流槽纵断面大样，放样注意：急流槽中心线必须垂直于路基边线。
基槽开挖：1）基槽采用人工开挖。
基槽的部位尺寸、形状埋置深度均按设计要求进行施工，并与设计的排水沟、截水沟顺等接。
2）开挖后的基底应整平夯实.3）基坑挖至设计深度后应放线复检，确认位置无误后向现场监理上报检验申请批复单，监理抽检合格后，进行拍照存档，并进入下道工序施工。
矫正挂线：由于挖土方线有可能扰动，正式砌筑/铺砌前要认真矫正，确保几何尺寸的准确。
铺设底浆：根据挂好的结构尺寸线，进行铺设底浆，铺设底浆要均匀。
浆砌片石：1）砌筑时，石块间较大的空隙应先填塞砂浆，后用碎石块嵌塞，不得采用先摆碎石块，后填砂浆或干填碎石块方法。
2）灰缝厚度为2山山,砂浆应饱满，石块间不得有相互接触现象。
3）砌筑前应将石料表面泥垢处理干净，并用水湿润。
路基排水工程施工方案
路基排水工程施工方案一、路基排水沟、截水沟、急流槽施工方案1、施工放样按施工进度，由测量班用全站仪对排水沟进行准确放样，测放出基础的准确位置并初步控制标高并用经纬仪引出护桩，以便进行基坑开挖。
2、施工方法（1）碾压在放好坡脚以后按护坡道或碎落台高程将护坡道及边沟位置推平，振动压路机碾压2遍。
（2）沟槽开挖碾压以后，放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm时，改以人工挖掘。
人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。
如遇岩石，则用风搞凿除，岩层较硬时可采取小型弱爆破方法施工。
开挖清理完毕后，然后请监理检验。
（3）片石砌筑沟槽检验合格后，先用木桩每10米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。
3、材料要求（1）、石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。
（2）、砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河砂，过筛后机拌3~5min后使用。
砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。
（3）、施工现场不堆放不合格材料，废弃的材料及时清理出场。
4、沟体片石砌筑排水沟采用挤浆法分层砌筑每分层高度10~15cm，分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。
较大的片石使用于下层且大面朝下，砌筑时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。
边沟、排水沟、截水沟及急流槽技术交底
边沟、排水沟、截水沟及急流槽技术交底路基成形，护坡道、碎落台经碾压后，及时施工边沟。
排水沟采取临时和永久排水设施相结合的办法施工，在特殊地段应先在设计位置挖临时排水沟，防止雨水冲入路基。
边沟、排水沟、截水沟采用人工挖沟槽，沟底采用平板振动夯振击密实，急流槽采用人工挖基。
浆砌片石采用挤浆法施工，机械搅拌砂浆。
排水沟（边沟）分段施工，分段成型，在雨季严禁长段开挖而遭雨水浸泡。
水沟的开挖、整修、夯实、砌筑形成流水作业，随挖随砌。
1）石料的选择与路基防护工程相同。
砂浆配合比通过试验确定，采用磅称计量，并按规定制作砂浆检查试件。
2）施工前放好排水沟（边沟）中线、边桩，并在水沟外测放设护桩（直线地段每20米一桩，曲线每10米一桩），经过高程测量将填挖高度标注在护桩上，以控制水沟的中心位置、高程和线形。
3）开挖沟槽时，由人工开挖整修；沟底采用平板冲击夯夯击密实。
达到沟底密实、边坡整齐园顺。
4）砌体结构尺寸采用立杆挂线控制、坡尺检查。
在砌筑的同时经常检查水沟中线，通过水平测量，检查沟底的高程和坡度，确保排水沟（边沟）完成后，结构尺寸符合设计要求，坡面平整，线形顺适。
5）浆砌片石采用挤浆法，采用监理工程师要求的方法勾缝，砌体咬口紧密，无干缝、通缝和瞎缝，砂浆饱满。
砌体外露面和坡顶、边缘及边角应选用较大、平整并加凿修的石块砌筑。
6）排水沟（边沟）根据伸缩缝设计位置分段砌筑，当经过软弱地段时，根据监理工程师批示进行基底处理。
7）砌体应分层坐浆砌筑，砌筑上层时，不得振动下层。
不得在已砌好的砌体上抛掷、滚动、翻转和敲击石块，砌体砌筑完成后，应及时进行勾缝。
8）浆砌告一段落时，及时用草袋、麻袋覆盖砌体，进行洒水养护，养护时间一般不少于7天，所砌筑圬工的砂浆，在初期硬化期间不应使其受雨水冲刷或水淹浸。
9）各种水沟边坡必须平整、稳定。
纵坡按图纸施工，沟底平整，排水畅通，并按设计将水引入排水系统。
10）平曲线外边沟施工时，沟底纵坡应与曲线前后沟底纵坡平顺衔接，不得有积水现象，曲线外侧边沟应适当加深，其加深值等于超高值。
排水工程施工技术方案流程
排水工程施工技术方案流程排水工程施工技术方案流程工程的主要依据是数学、物理学、化学，以及由此产生的材料科学、固体力学、流体力学、热力学、输运过程和系统分析等。
下面由店铺为大家整理的排水工程施工技术方案流程，欢迎大家阅读浏览。
一、浆砌截水沟、排水沟、边沟及急流槽具体施工顺序：测量放样→基坑开挖→基底处理→浆砌圬工→勾缝、抹面。
1、根据设计图纸要求的具体平面位置每隔5米钉桩，确保线形直顺。
2、根据具体的桩位、断面尺寸挂线开挖基坑，确保其轴线偏位在50mm之内。
在铺砌之前，对基坑进行修整，沟底和沟壁坚实平整，沟底标高及断面尺寸符合图纸要求。
沟底高程：允许偏差为±15mm。
3、基坑检查合格后进行沟底铺砌，砌筑石料标号不低于30Mpa，采用石质色泽均匀，结构密实，不易风化，无裂纹的硬质石料，不能采用风化石。
片石的.厚度不小于15cm，卵形和薄片者不得采用。
用做镶面的片石应选择表面较平整、尺寸较大者，并应稍加修整。
砂浆标号符合图纸规定，采用拌合机拌合，随拌随用，保持适宜的稠度。
铺砌过程中严格控制铺砌厚度，其厚度不能小于设计要求。
4、沟底铺砌完毕后进行沟帮的砌筑，砌筑沟帮时要紧贴坑壁，不能有空洞，砌筑过程中立架挂线确保沟帮外侧的竖直度或坡度，并要求其断面尺寸不超过±30mm。
5、砌筑完毕后进行勾缝或抹面，确保砌体内侧及沟底平顺，无明显凹凸，沟底清理干净，不得有杂物。
二、盲沟盲沟的施工顺序：测量放样→基底处理→铺设土工布→码砌片石(碎石铺设)→设置反滤层→覆盖土工布。
⑴、测量放样根据设计图纸要求确定具体位置，确保线形顺直。
⑵、基底处理清除表层软土后按设计尺寸开挖基坑,确保埋深大于50cm，基坑成形后清除基底松散土层并夯筑密实，注意进出口与外界的顺接,并保证排水通畅。
⑶、盲沟施工a、片石盲沟盲沟四周用短丝非织300g/m的土工布包裹，接头处搭接宽度不小于30cm，底面土工布铺设好后按设计尺寸进行片石的码放，片石采用石质坚硬的较大粒径填筑，以保证排水孔隙度。
急流槽施工方案最新版
急流槽施工方案最新版直线型、曲线型、S型和箭头型。
急流槽采用混凝土预制构件拼装，结构简单、施工方便、质量易于控制。
三、施工准备1)材料准备：混凝土、钢筋、模板、膨胀水泥等材料按设计要求准备。
2)人员准备：施工人员应持有相应的职业资格证书，熟悉施工图纸、规范和施工技术。
3)机械准备：混凝土搅拌站、起重机、模板架、吊篮、电焊机等机械设备按要求准备。
4)施工场地准备：清理施工场地，确保施工现场平整、干燥、无积水。
改写：施工前，我们需要准备好混凝土、钢筋、模板、膨胀水泥等材料，并按照设计要求进行材料准备。
同时，施工人员应具备相应的职业资格证书，熟悉施工图纸、规范和施工技术。
为了保证施工顺利进行，我们还需要准备混凝土搅拌站、起重机、模板架、吊篮、电焊机等机械设备，并清理施工场地，确保施工现场平整、干燥、无积水。
四、施工进度计划本工程计划采用两阶段施工，第一阶段为基础设施施工，第二阶段为急流槽施工。
具体施工进度如下：1）第一阶段：2022年1月1日~2022年3月31日2）第二阶段：2022年4月1日~2022年6月30日改写：本工程计划采用两阶段施工，第一阶段为基础设施施工，第二阶段为急流槽施工。
第一阶段施工时间为2022年1月1日至2022年3月31日，第二阶段施工时间为2022年4月1日至2022年6月30日。
五、急流槽施工方法1)测量定位：根据设计图纸，确定急流槽位置和尺寸，进行测量定位。
2)模板制作：根据设计要求制作模板，模板应具有良好的刚性和平整度。
3)钢筋加工：根据设计要求对钢筋进行加工，保证钢筋的准确度和稳定性。
4)混凝土浇筑：在模板内浇筑混凝土，采用振捣和充实等方法，保证混凝土的密实性和均匀性。
5)拼装安装：将混凝土预制构件按照设计要求进行拼装安装，保证结构的稳定性和安全性。
改写：首先，我们需要根据设计图纸，确定急流槽位置和尺寸，并进行测量定位。
然后，根据设计要求制作模板，保证其具有良好的刚性和平整度。
截水沟施工技术方案
截水沟施工技术方案一、前期准备工作：1.组织设计师进行现场勘测和测量，确保设计的可行性。
2.形成清晰的施工图纸和施工方案，明确施工流程和要求。
3.采购必要的施工材料和设备，包括挖掘机、铲车、水泥、砖石等。
二、挖掘水沟：1.根据设计要求，在所需位置采用挖掘机进行水沟的挖掘，确保沟槽的宽度和深度符合要求。
2.在挖掘过程中，要注意施工安全，确保挖掘机运行平稳，不破坏周边环境。
3.挖掘结束后，要清理沟槽内的杂物和泥沙，保持沟道的畅通。
三、沟槽处理：1.对于挖掘后的水沟，需要进行处理，以保证沟底坚实平整。
2.首先，在沟底倒入适量的碎石，并用铁锹进行均匀的铺平。
3.然后，使用振动平板进行碎石的地面压实，以确保沟底结实平整。
四、水泥砌筑：1.在沟槽两侧的边坡上，进行水泥砌筑，主要目的是加固边坡，防止其坍塌。
2.先在边坡上进行喷水湿润处理，然后再进行涂抹水泥砂浆，并进行振实处理。
3.为了增强边坡的稳定性，还可以在边坡中间加入钢筋网，用于加固。
五、排水管安装：1.根据设计图纸中的要求，选择适当的排水管材料进行安装。
2.在沟槽中安装排水管之前，要先对管道进行清洗和处理，确保畅通无阻。
3.安装排水管时要注意管道的坡度和连接的牢固性，避免漏水和掉落。
六、沟槽填充：1.安装排水管后，需要对沟槽进行填充处理。
2.首先，在排水管周围铺设一层砂浆，保证管道的固定性和密封性。
3.然后，对沟槽进行填充，可以使用砂土、碎石等材料进行填充。
4.在填充过程中，要注意逐层进行振实处理，确保填充均匀紧实。
七、边坡处理：1.对于水沟两侧的边坡，要进行相应的处理，以防止坍塌和滑坡。
2.可以在边坡上设置护坡网或者进行草皮种植，增强边坡的稳定性。
3.针对较高的边坡，还可以进行石笼墙等工程措施，加强坡面的支护。
八、竣工验收：1.完成水沟施工后，需要进行竣工验收，检查施工质量和符合设计要求。
2.对排水管进行试验，确保排水通畅。
3.检查沟槽填充情况，确保没有空隙和松散现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浆砌排水沟、截水沟施工技术方案
排工程施主要有排水沟、边沟、平台截水沟、堑顶截水沟、急流槽组成。均
采用M7.5浆砌片石砌筑、浆砌片石按设计图进行分段挤浆法施工，施工要求及
砌筑工艺同挡土墙。
一、排水沟施工工艺：
1、施工放样：排水沟工程分段施工，分段放样，根据路基中线及护坡道高
程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及
边线，线位设好以后请监理检测，符合要求后再进行下道工序。
?2、施工方法：
（1）、?沟槽开挖：护坡道碾压以后，放好边沟沟底沟沿边线，并用白
灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸
时，改以人工挖掘。人工修整至设计尺寸（见路基横断面图中的边沟设计标高），
不能扰动沟底及坡面原土层，不允许超挖。开挖清理完毕后，然后请监理检验。
（2）、砂砾垫层：按图纸或监理工程师的要求，在清理的基底上铺筑符合
要求的砂砾垫层，设计砂砾垫层厚10cm．施工中应避免砂砾受到污染。
（3）、?片石砌筑：沟槽检验合格后，先用木桩每10米一处钉好砌石位置，
挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标
文件的施工技术要求。
（4）、材料要求：
①、石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地
强韧、密实，无风化剥落、裂纹和结构缺陷，片石强度应大于30MPa，表面清
洁无污染。
②、砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河砂，过
筛后机拌3~5min后使用。砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完
毕；存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。
③、施工现场不堆放不合格材料，废弃的材料及时清理出场。
（5）、沟体片石砌筑：
排水沟采用挤浆法分层砌筑，砌筑厚度30cm，分层与分层间的砌筑砌缝应
大致找平，各工作层应相互错开，不得贯通。较大的片石使用于下层且大面朝下，
安砌时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂
浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的
石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲
洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，
片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能
有假缝，当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。砌
筑中的三角缝不得大于20mm；各工作缝相互错开。若石块松动或砌缝开裂，要
将石块提起，将垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。
在砂浆凝固前将外露缝勾好，勾缝深度不小于20mm，若不能及时勾缝，则将砌
缝砂浆刮深20mm为以后勾缝做准备。所有缝隙均应填满砂浆。根据施工段长度
以25-50m分段砌筑并设置沉降缝，沉降缝用沥青麻絮或其它防水材料填充。
???? （6）、勾缝：勾缝一律采用凹缝，勾缝采用的砂浆强度M7.5，砌体
勾缝嵌入砌缝20mm深，缝槽深度不足时应凿够深度后再勾缝。
（7）压顶现浇混凝土：浆砌片石压顶混凝土采用C15混凝土，厚度为5cm，
混凝土拌制应严格按施工规范要求，应定时制作混凝土试块。压顶混凝土轴线应
与排水沟中心线平行，混凝土收光时要求压光三次，浇筑成形的压顶混凝土应顺
直，圆弧段曲线圆滑、表面光洁、平整，无裂缝。每间隔20m设2cm宽沉降缝
1条，并与浆砌片石沉降缝齐平。
（8）、基层边混凝土浇筑，待片石砌筑完成后进行内侧边沟现浇，现浇时注
意按照测量队放出的边线及标高进行立模，所立模板要平顺，上下口尺寸一致，
防止上下不均匀；注意设计预埋管的安放及固定，坚决防止因振捣导致层间排水
跑偏，导致层间水无法排出，损伤路面，
（8）、养生：每砌好一段、现浇完一段，现浇混凝土初凝后，定时洒水养护，
养生7d。养护期间避免外力碰撞、振动或承重。
（9）、培土挡水埂：在红线一侧，紧接压顶混凝土设置培土挡水埂，横断面
为梯形，要求培土挡水埂线形应顺直，顶面平整。
2、质量检测：
??? （?1）、原材料检验：材料进场前，要提供片石、砂、水泥，样品报送
监理、试验室，检验合格后才能进场，材料进场后要经监理现场检验合格才能使
用。
??? （?2）、砌筑砂浆、压顶C15混凝土，要按试验室提供配比搅拌采用
搅拌机拌和，按要求做好试块，送试验室检测。
???? （3）、边沟检测：边沟砌石完成一段后，要按边沟检测评定标准进行
线位、高程、平整度、断面尺寸、铺砌厚度等按要求检测评定，不符合要求，坚
决返工。总之施工过程中，坚决保证质量，精益求精。
二、截水沟施工工艺：
为了把地表水排出坡面，设计了平台C20现浇截水沟，坡顶7.5＃浆砌片石
的坡顶截水沟，平台截水沟采用C20混凝土现浇完成，坡顶截水沟采用J、K、
L三种，K、L型截水沟适用于汇水量较大路段，其他情况采用J型，具体根据
设计施工。
1、施工放样：截水沟工程分段施工，分段放样，根据路基中线及设计高程
放出轴线及标高，线位设好以后请监理检测，符合要求后进行下道工序。
2、沟槽开挖
沟槽开挖采用人工开挖，人工整修边坡，打夯机配合人工夯实沟底。沟槽
开挖要做到断面尺寸、沟底坡度。中心轴线符合设计要求，避免超挖。
3、?片石砌筑：沟槽检验合格后，先用木桩每10米一处钉好砌石位置，挂
好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文
件的施工技术要求。
4、材料要求：
①、石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地
强韧、密实，无风化剥落、裂纹和结构缺陷，片石强度应大于30MPa，表面清
洁无污染。
②、砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河砂，过
筛后机拌3~5min后使用。砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完
毕；存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。
③、施工现场不堆放不合格材料，废弃的材料及时清理出场。
5、沟身片石砌筑：
截水沟采用挤浆法分层砌筑，砌筑厚度30cm，分层与分层间的砌筑砌缝应
大致找平，各工作层应相互错开，不得贯通。较大的片石使用于下层且大面朝下，
安砌时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂
浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的
石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲
洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，
片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能
有假缝，当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。砌
筑中的三角缝不得大于20mm；各工作缝相互错开。若石块松动或砌缝开裂，要
将石块提起，将垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。
在砂浆凝固前将外露缝勾好，勾缝深度不小于20mm，若不能及时勾缝，则将砌
缝砂浆刮深20mm为以后勾缝做准备。所有缝隙均应填满砂浆。根据施工段长度
以25-50m分段砌筑并设置沉降缝，沉降缝用沥青麻絮或其它防水材料填充。
砌筑时要根据设计的不同，严格按照施工设计桩号施工，注意形式的转换，
及相应尺寸，不得任意进行砌筑。
6、勾缝：勾缝一律采用凹缝，勾缝采用的砂浆强度M7.5，砌体勾缝嵌入砌
缝20mm深，缝槽深度不足时应凿够深度后再勾缝。
7、压顶现浇混凝土：浆砌片石压顶混凝土采用C15混凝土，厚度为5cm，
混凝土拌制应严格按施工规范要求，应定时制作混凝土试块。压顶混凝土轴线应
与排水沟中心线平行，混凝土收光时要求压光三次，浇筑成形的压顶混凝土应顺
直，圆弧段曲线圆滑、表面光洁、平整，无裂缝。每间隔20m设2cm宽沉降缝
1条，并与浆砌片石沉降缝齐平。
8、养生：每砌好一段，待压顶C15现浇混凝土初凝后，定时洒水养护，养
生7~14d。养护期间避免外力碰撞、振动或承重。
9、质量检测：
??? （?1）、原材料检验：材料进场前，要提供片石、砂、水泥，样品报送
监理、试验室，检验合格后才能进场，材料进场后要经监理现场检验合格才能使
用。
??? （?2）、砌筑7.5#砂浆、压顶C15混凝土，要按试验室提供配比搅拌采
用搅拌机拌和，按要求做好试块，送试验室检测。
???? （3）、检测：砌石完成一段后，要按边沟检测评定标准进行线位、高
程、平整度、断面尺寸、铺砌厚度等按要求检测评定，不符合要求，坚决返工。
总之施工过程中，坚决保证质量，精益求精。
