熔接光纤的方法
1，熔接工作何时进行？ 大家都应该知道光纤是非常长的，但任何线缆都会遇到长度不合适的问题，光纤也是如此，这时候就需要对光纤进行裁剪了。并且光纤在户外传输时都是一股的，而连接到局端就需要将里头的线芯分开连接，这时也需要对光纤进行熔接。因此可以说熔接工作用到的地方还是不少的，使用了光纤就必定会有熔接问题。
2，如何进行光纤的熔接？ 光纤熔接在以前是一个技术含量很高的工作，以前熔接一个纤芯的工作能拿到500元的报酬，而如今恐怕只有1/10了。下面我们将一步步的为大家介绍如何将分离的光纤熔接到一起。不过看完后理论的东西了解很多，真正掌握还需要大家亲自去动手。
第一步：准备工作 光纤熔接工作不仅需要专业的熔接工具还需要很多普通的工具辅助完成这项任务，如剪刀，竖刀等。（如下图）
第二步：安装工作 一般我们都是通过光纤收容箱（如下图）来固定光纤的，将户外接来的用黑色保护外皮包裹的光纤从收容箱的后方接口放入光纤收容箱中。在光纤收容箱中将光纤环绕并固定好防止日常使用松动。
第三步：去皮工作 首先将黑色光纤外表去皮，（如下图）大概去掉1米长左右。 接着使用美工刀将光纤内的保护层去掉。（如下图）要特别注意的是由于光纤线芯是用玻璃丝制作的，很容易被弄断，一旦弄断就不能正常传输数据了。 第四步：清洁工作
不管我们在去皮工作中多小心也不能保证玻璃丝没有一点污染，因此在熔接工作开始之前我们必须对玻璃丝进行清洁。比较普遍的方法就是用纸巾沾上酒精，然后擦拭清洁每一小根光纤。（如下图）
第五步：套接工作 清洁完毕后我们要给需要熔接的两根光纤各自套上光纤热缩套管，（如下图）光纤热缩套管主要用于在玻璃丝对接好后套在连接处，经过加热形成新的保护层。 第六步：熔接工作
将两端剥去外皮露出玻璃丝的光纤放置在光纤熔接器中。（如下图） 然后将玻璃丝固定，按SET键开始熔接。（如下图）可以从光纤熔接器的显示屏中可以看到两端玻璃丝的对接情况，如果对的不是太歪的话仪器会自动调节对正，当然我们也可以通过按钮X，Y手动调节位置。等待几秒钟后就完成了光纤的熔接工作。 第七步：包装工作
熔接完的光纤玻璃丝还露在外头，很容易折断。这时候就可以使用刚刚套上的光纤热缩套管进行固定了。将套好光纤热缩套管的光纤放到加热器中按“HEAT”键开始加热，（如下图）过10秒钟后就可以拿出来了，至此完成了一个线芯的熔接工作。最后还需要把熔接好的光纤放置固定在光纤收容箱中。
常见的光缆有层绞式、骨架式和中心束管式光缆，纤芯的颜色按顺序分为兰、橙、绿、棕、灰、白、红、黑、黄、紫、粉、本，这称为纤芯颜色的全色谱„„ 1、光纤接续 （1）光纤接续。光纤接续应遵循的原则是：芯数相等时，要同束管内的对应色光纤对接，芯数不同时，按顺序先接芯数大的，再接芯数小的。 （2）光纤接续的方法有：熔接、活动连接、机械连接三种。在工程中大都采用熔接法。采用这种熔接方法的接点损耗小，反射损耗大，可靠性高。 （3）光纤接续的过程和步骤： ①开剥光缆，并将光缆固定到接续盒内。注意不要伤到束管,开剥长度取1m左右，用卫生纸将油膏擦拭干净,将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。否则,有可能造成光缆打滚折断纤芯。 ②分纤将光纤穿过热缩管。将不同束管，不同颜色的光纤分开，穿过热缩管。剥去涂覆层的光纤很脆弱，使用热缩管，可以保护光纤熔接头。 ③打开古河S176熔接机电源，采用预置的42种程式进行熔接，并在使用中和使用后及时去除熔接机中的灰尘，特别是夹具，各镜面和V型槽内的粉尘和光纤碎未。CATV使用的光纤有常规型单模光纤和色散位移单模光纤，工作波长也有1310nm和1550nm两种。所以，熔接前要根据系统使用的光纤和工作波长来选择合适的熔接程序。如没有特殊情况，一般都选用自动熔接程序。 ④制作光纤端面。光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。用专用的剥线钳剥去涂覆层，再用沾酒精的清洁棉在裸纤上擦拭几次，用力要适度，然后用精密光纤切割刀切割光纤，对0.25mm（外涂层）光纤，切割长度为8mm-16mm，对0.9mm（外涂层）光纤，切割长度只能是16mm。 ⑤放置光纤。将光纤放在熔接机的V形槽中，小心压上光纤压板和光纤夹具，要根据光纤切割长度设置光纤在压板中的位置，关上防风罩，即可自动完成熔接，只需11秒。 ⑥移出光纤用加热炉加热热缩管。打开防风罩，把光纤从熔接机上取出，再将热缩管放在裸纤中心，放到加热炉中加热。加热器可使用20mm微型热缩套管和40mm及60mm一般热缩套管，20mm热缩管需40秒，60mm热缩管为85秒。 ⑦盘纤固定。将接续好的光纤盘到光纤收容盘上，在盘纤时，盘圈的半径越大，弧度越大，整个线路的损耗越小。所以一定要保持一定的半径，使激光在纤芯里传输时，避免产生一些不必要的损耗。 ⑧密封和挂起。野外接续盒一定要密封好，防止进水。熔接盒进水后，由于光纤及光纤熔接点长期浸泡在水中，可能会先出现部分光纤衰减增加。套上不锈钢挂钩并挂在吊线上。至此，光纤熔接完成。 2、光纤测试 光纤在架设，熔接完工后就是测试工作，使用的仪器主要是OTDR测试仪，用加拿大EXFO公司的FTB-100B便携式中文彩色触摸屏OTDR测试仪（动态范围有32/31、37.5/35、40/38、45/43db）,可以测试，光纤断点的位置；光纤链路的全程损耗；了解沿光纤长度的损耗分布；光纤接续点的接头损耗。为了测试准确，OTDR测试仪的脉冲大小和宽度要适当选择，按照厂方给出的折射率n值的指标设定。在判断故障点时，如果光缆长度预先不知道，可先放在自动OTDR，找出故障点的大体地点，然后放在高级OTDR。将脉冲大小和宽度选择小一点，但要与光缆长度相对应，盲区减小直至与坐标线重合，脉宽越小越精确，当然脉冲太小后曲线显示出现噪波，要恰到好处。再就是加接探纤盘，目的是为了防止近处有盲区不易发觉。关于判断断点时，如果断点不在接续盒处，将就近处接续盒打开，接上OTDR测试仪，测试故障点距离测试点的准确距离，利用光缆上的米标就很容易找出故障点。利用米标查找故障时,对层绞式光缆还有一个绞合率问题,那就是光缆的长度和光纤的长度并不相等,光纤的长度大约是光缆长度的1.005倍,利用上述方法可成功排除多处断点和高损耗点。 光缆施工大致分为以下几步：准备→路由工程→光缆敷设→光缆接续→工程验收。 １．准备工作 （１）检查设计资料、原材料、施工工具和器材是否齐全。 （２）组建一支高素质的施工队伍。这一点至关重要，因为光纤施工比电缆施工要求要严格得多，任何施工中的疏忽都将可能造成光纤损耗增大，甚至断芯。 ２．路由工程 （１）光缆敷设前首先要对光缆经过的路由做认真勘查，了解当地道路建设和规划，尽量避开坑塘、打麦场、加油站等这些潜在的隐患。路由确定后，对其长度做实际测量，精确到５０ｍ之内。还要加上布放时的自然弯曲和各种预留长度，各种预留还包括插入孔内弯曲、杆上预留、接头两端预留、水平面弧度增加等其他特殊预留。为了使光缆在发生断裂时再接续，应在每百米处留有一定裕量，裕量长度一般为５％～１０％，根据实际需要的长度订购，并在绕盘时注明。 （２）画路径施工图。在预先栽好的电杆上编号，画出路径施工图，并说明每根电杆或地下管道出口电杆的号码以及管道长度，并定出需要留出裕量的长度和位置。这样可有效地利用光缆的长度，合理配置，使熔接点尽量减少。 （３）两根光纤接头处最好安设在地势平坦、地质稳固的地点，避开水塘、河流、沟渠及道路，最好设在电杆或管道出口处，架空光缆接头应落在电杆旁０．５～１ｍ左右，这一工作称为“配盘”。合理的配盘可以减少熔接点。另外在施工图上还应说明熔接点位置，当光缆发生断点时，便于迅速用仪器找到断点进行维修。 ３．光缆敷设 （１）同一批次的光纤，其模场直径基本相同，光纤在某点断开后，两端间的模场可视为一致，因而在此断开点熔接可使模场直径对光纤熔接损耗的影响降到最低程度。所以要求光缆生产厂家用同一批次的裸纤，按要求的光缆长度连续生产，在每盘上顺序编号，并分别标明Ａ（红色）、Ｂ（绿色）端，不得跳号。架设光缆时需按编号沿确定的路由顺序布放，并保证前盘光缆的Ｂ端要和后一盘光缆的Ａ端相连，从而保证接续时两光纤端面模场直径基本相同，使熔接损耗值达到最小。 （２）架空光缆可用７２．２ｍｍ的镀锌钢绞线作悬挂光缆的吊线。吊线与光缆要良好接地，要有防雷、防电措施，并有防震、防风的机械性能。架空吊线与电力线的水平与垂直距离要２ｍ以上，离地面最小高度为５ｍ，离房顶最小距离为１．５ｍ。架空光缆的挂式有３种：吊线托挂式、吊线缠绕式与自承式。自承式不用钢绞吊线，光缆下垂，承受风荷力较差，因此常用吊挂式。 （３）架空光缆布放。由于光缆的卷盘长度比电缆长得多，长度可能达几千米，故受到允许的额定拉力和弯曲半径的限制，在施工中特别注意不能猛拉和发生扭结现象。一般光缆可允许的拉力约为１５０～２００ｋｇ，光缆转弯时弯曲半径应大于或等于光缆外径的１０～１５倍，施工布放时弯曲半径应大于或等于２０倍。为了避免由于光缆放置于路段中间，离电杆约２０ｍ处，向两反方向架设，先架设前半卷，在把后半卷光缆从盘上放下来，按“８”字型方式放在地上，然后布放。 （４）在光缆布放时，严禁光缆打小圈及折、扭曲，并要配备一定数量的对讲机，“前走后跟，光缆上肩”的放缆方法，能够有效地防止背扣的发生，还要注意用力均匀，牵引力不超过光缆允许的８０％，瞬间最大牵引力不超过１００％。另外，架设时，在光缆的转弯处或地形较复杂处应有专人负责，严禁车辆碾压。架空布放光缆使用滑轮车，在架杆和吊线上预先挂好滑轮（一般每１０～２０ｍ挂一个滑轮），在光缆引上滑轮、引下滑轮处减少垂度，减小所受张力。然后在滑轮间穿好牵引绳，牵引绳系住光缆的牵引头，用一定牵引力让光缆爬上架杆，吊挂在吊线上。光缆挂钩的间距为４０ｃｍ，挂钩在吊线上的搭扣方向要一致，每根电杆处要有凸型滴水沟，每盘光缆在接头处应留有杆长加３ｍ的余量，以便接续盒地面熔接操作，并且每隔几百米要有一定的盘留。 ４．光缆接续 常见的光缆有层绞式、骨架式和中心束管式光缆，纤芯的颜色按顺序分为本、橙、绿、棕、灰、白、黑、红、黄、紫、粉红、青绿，这称为纤芯颜色的全色谱，有些光缆厂家用“蓝”替换色谱中的某颜色。多芯光缆把不同颜色的光纤放在同一束管中成为一组，这样一根多芯光缆里就可能有好几个束管。正对光缆横截面，把红束管看作光缆的第一束管，顺时针依次为白一、白二、白三„„最后一根是绿束管。光纤接续，应遵循的原则是：芯数相等时，相同束管内的对应色光纤对接，芯数不同时，按顺序先接芯数大的，再接芯数小的。
南京吉隆KL280熔接光纤中间出现黑线怎么解决:你加大放电的电流试试，有可能是放电强度不够，光纤没有完全熔接造成的。也可以采用多次追加放电看看，专做光表维修，相互交流。有可能是电流的原因.
光纤熔接的基本步骤
光纤熔接的基本步骤
光纤熔接是一种用来连接光纤的重要技术，它可以保证光信号的传输质量和稳定性。
光纤熔接的基本步骤包括准备工作、设备设置、光纤熔接、检测和保养等几个方面。
首先是准备工作。
在进行光纤熔接之前，需要准备好所需的工具和材料，包括光纤熔接机、光纤切割刀、去皮工具、清洁棉纱、清洁液等。
此外，还需要选择一个干净、明亮的工作环境，确保操作台面平整，避免灰尘和杂物的干扰。
接下来是设备设置。
首先需要将光纤熔接机放置在稳定的工作台上，并连接好电源线和通讯线。
然后根据需要调整光纤熔接机的参数，包括放大倍数、热缩管长度、热缩时间等。
在设置好参数后，需要进行预热，让光纤熔接机达到工作温度。
然后是光纤熔接。
首先使用光纤切割刀将待连接的光纤切割成所需长度，并使用去皮工具去除光纤表面的涂层。
然后将两根光纤分别放入光纤熔接机的对应槽中，并调整它们的位置，使它们对齐并保持一定的距离。
接着按下启动按钮，让光纤熔接机自动进行熔接操作。
在熔接完成后，需要等待一段时间让熔接点冷却固化。
接下来是检测。
使用检测仪器对熔接点进行检测，确保连接质量良好。
如果检测结果不理想，可以重新进行熔接操作，直到满意为止。
最后是保养，及时清洁和维护光纤熔接机，保证其长期稳定运行。
总的来说，光纤熔接的基本步骤包括准备工作、设备设置、光纤熔接、检测和保养。
只有严格按照这些步骤进行操作，才能保证光纤连接的质量和稳定性。
希望以上内容能够帮助您更好地了解光纤熔接的基本步骤。
光纤熔接的基本步骤
光纤熔接的基本步骤光纤熔接是一种将两根光纤精确地融合在一起形成无连接缝的技术。
它是光纤通信系统中的重要工艺之一，能够保证光信号的传输质量和稳定性。
光纤熔接的基本步骤如下：1.光纤准备首先，需要准备两段要熔接的光纤。
这两段光纤通常需要切割到相同的长度，并去除绝缘层和外包层，使得光纤的裸露长度大致相同。
2.清洁光纤接下来，使用酒精或其他清洁剂将光纤充分清洁，以去除任何油脂、灰尘或污垢。
清洁光纤是十分重要的，因为任何微小的污染物都可能导致熔接质量下降。
3.在熔接机上调整参数将两根光纤扎入光纤熔接机的夹持器中，并通过操作熔接机设置熔接参数。
参数包括熔接时间、电弧强度和电弧持续时间等。
这些参数的设置应根据具体的光纤材料和直径来确定。
4.对准光纤调整熔接机的放电电极，使其与光纤的端面有足够的接触，并确保两根光纤的纤芯和包层相互对准。
通常，光纤的纤芯对准要求的精度为几微米，而包层对准则要求更加苛刻。
5.进行熔接按下熔接机的启动按钮，机器将产生高压电弧将两根光纤熔化。
熔化的光纤会被熔接机中的气流拉伸并保持稳定，形成一个纤细的熔焊区域。
6.检查熔接质量等待一段时间，直到熔焊区域冷却并凝固。
然后，将熔接的光纤取出并进行质量检查。
检查的内容包括熔接点的平整度、横切面的形状和光纤间的失配情况等。
7.终端处理如果熔接质量符合要求，可以进一步对光纤的终端进行处理。
处理方式通常包括切割熔接点，用胶水固定光纤在光纤连接器上，以及保护光纤的终端部分等。
总结：光纤熔接是一项关键的工艺，对光纤通信系统的性能和稳定性具有重要影响。
掌握光纤熔接的基本步骤可以帮助工程师实现高质量和可靠的熔接效果。
光纤熔接需要一定的经验和技巧，并且在进行熔接时要注意安全和环境保护等问题。
只有经过专业培训和实践，才能成为一名合格的光纤熔接技术人员。
光缆熔接的操作步骤和注意事项
光缆熔接的操作步骤和注意事项一、光缆熔接的操作步骤1.准备工作（1）检查熔接机的状态，确保机器正常运转；（2）清洁光缆和光纤，去除灰尘和污垢；（3）确认熔接机所需的电源和气源是否正常。
2.剥离光纤（1）使用剥线钳将光缆外护套剥离；（2）用切割钳修整光纤末端，使其平整。
3.清洁光纤（1）使用棉球蘸上酒精擦拭光纤末端，去除表面污垢；（2）用干净的棉球擦拭干净。
4.放置光纤将两根需要连接的光纤放入熔接机中，并调整位置，使其对齐。
5.设置参数根据不同的熔接要求，设置相应的参数，如温度、时间等。
6.开始熔接按下启动按钮开始进行熔接。
注意观察显示屏上的数据变化情况。
7.检查质量完成熔接后，使用显微镜检查连接点质量，并进行必要的调整和修整。
8.保护连接点将连接点用保护套或胶水进行保护，避免外界因素对连接点的影响。
二、光缆熔接的注意事项1.安全第一在进行光缆熔接时，一定要注意安全。
如佩戴防静电手环、避免触碰熔接机等。
2.保持清洁在熔接前，应该仔细清洁光缆和光纤末端，以确保连接质量。
3.正确放置光纤在放置光纤时，应该确保两根光纤末端对齐，并且不要用力过大，避免损坏纤芯。
4.设置合适的参数根据不同的熔接要求，设置合适的参数非常重要。
如果参数设置不当，会导致连接质量下降甚至失败。
5.观察数据变化情况在熔接过程中，应该注意观察显示屏上的数据变化情况。
如果发现异常情况及时停止操作并检查原因。
6.检查质量完成熔接后一定要使用显微镜检查连接点质量，并进行必要的调整和修整。
只有连接点质量良好才能确保通信质量。
7.保护连接点连接点是光缆熔接的最关键环节，一定要用保护套或胶水进行保护，避免外界因素对连接点的影响。
光缆熔接的操作步骤和注意事项
光缆熔接的操作步骤和注意事项光缆熔接是一种将两根光纤连接在一起的技术，它是光纤通信中非常重要的一环。
在进行光缆熔接时，需要注意一些操作步骤和注意事项，以确保熔接的质量和稳定性。
一、操作步骤1.准备工作在进行光缆熔接之前，需要准备好一些工具和材料，如光缆熔接机、光纤剥皮器、清洁纸、酒精、光纤切割器等。
同时，需要将光缆的外皮和保护层剥离，露出裸露的光纤。
2.清洁光纤在进行光缆熔接之前，需要将光纤表面清洁干净，以确保熔接的质量。
可以使用清洁纸和酒精进行清洁，注意不要用手触摸光纤表面，以免留下污渍。
3.对齐光纤将两根光纤对齐，确保它们的端面平整、光滑，并且没有划痕或污渍。
可以使用光纤切割器对光纤进行切割，以确保端面的平整度。
4.熔接光纤将两根光纤放入光缆熔接机中，按照机器的操作指南进行熔接。
在熔接过程中，需要注意熔接时间、温度和压力等参数的设置，以确保熔接的质量和稳定性。
5.检查熔接质量熔接完成后，需要对熔接质量进行检查。
可以使用光纤测试仪进行测试，检查熔接点的损耗和反射等参数。
如果熔接质量不符合要求，需要重新进行熔接。
二、注意事项1.保持清洁在进行光缆熔接时，需要保持工作环境的清洁，避免灰尘和污渍对光纤的影响。
同时，需要保持光纤表面的清洁，避免污渍和指纹对熔接质量的影响。
2.注意安全在进行光缆熔接时，需要注意安全问题。
熔接机会产生高温，需要避免烫伤。
同时，需要避免光纤的弯曲和拉扯，以免损坏光纤。
3.注意熔接质量光缆熔接的质量直接影响到光纤通信的稳定性和可靠性。
因此，在进行光缆熔接时，需要注意熔接质量，确保熔接点的损耗和反射等参数符合要求。
4.注意熔接机的维护光缆熔接机是一种高精度的设备，需要定期进行维护和保养，以确保其正常运行。
同时，需要注意熔接机的使用寿命，及时更换老化的部件。
光缆熔接是一项非常重要的技术，需要注意操作步骤和注意事项，以确保熔接的质量和稳定性。
在进行光缆熔接时，需要保持清洁、注意安全、注意熔接质量和熔接机的维护，以确保光纤通信的稳定和可靠。
光纤熔接过程详细说明
光纤熔接过程详细说明
光纤熔接是指将两根光纤通过高温融合成为一根单一的光纤。
该过程
涉及到一系列操作，包括：
1.清洗光纤：使用清洗剂、酒精或其它方法清洁光纤外皮。
2.切割光纤：使用光纤切割机对待融接的两个光纤进行切割和磨削，
以确保接头面光洁度达到要求。
3.切割套管：根据光纤直径和要求长度用锂电堆或者光纤切割机将熔
配管切割。
4.熔配光缆：将特殊设计的熔配管或熔配器（称作套管）放置在要处
理的光缆中。
5.对准光纤：将要熔接的两根光纤端口精确定位。
6.开始加热：将两个光纤端子塞入熔配管中，启动光纤熔接机，预热。
7.熔接：机器自动熔接光纤，同步判断熔接过程的光纤连接状态，调
整熔点和丝状光纤，同时对接头端面进行高质量的磨削和抛光，以达到低
插损和低反射的要求。
8.检测：熔接完成后，用光源和光功率计测量连接光纤的损耗和反射。
得到合格后的光纤连接地址。
总的来说，光纤熔接是一项十分精细和专业的工作，需要严格按照规
范操作，以确保光纤连接的稳定性和高质量。

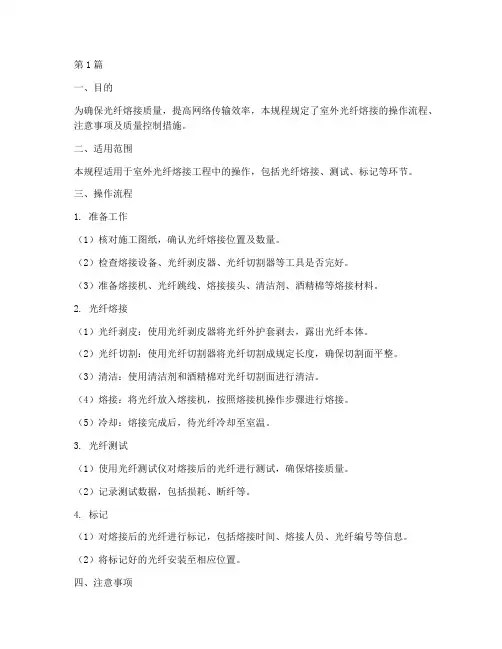

室外光纤熔接操作规程(3篇)
第1篇一、目的为确保光纤熔接质量，提高网络传输效率，本规程规定了室外光纤熔接的操作流程、注意事项及质量控制措施。
二、适用范围本规程适用于室外光纤熔接工程中的操作，包括光纤熔接、测试、标记等环节。
三、操作流程1. 准备工作（1）核对施工图纸，确认光纤熔接位置及数量。
（2）检查熔接设备、光纤剥皮器、光纤切割器等工具是否完好。
（3）准备熔接机、光纤跳线、熔接接头、清洁剂、酒精棉等熔接材料。
2. 光纤熔接（1）光纤剥皮：使用光纤剥皮器将光纤外护套剥去，露出光纤本体。
（2）光纤切割：使用光纤切割器将光纤切割成规定长度，确保切割面平整。
（3）清洁：使用清洁剂和酒精棉对光纤切割面进行清洁。
（4）熔接：将光纤放入熔接机，按照熔接机操作步骤进行熔接。
（5）冷却：熔接完成后，待光纤冷却至室温。
3. 光纤测试（1）使用光纤测试仪对熔接后的光纤进行测试，确保熔接质量。
（2）记录测试数据，包括损耗、断纤等。
4. 标记（1）对熔接后的光纤进行标记，包括熔接时间、熔接人员、光纤编号等信息。
（2）将标记好的光纤安装至相应位置。
四、注意事项1. 操作人员应熟悉熔接设备、工具及材料的使用方法。
2. 熔接过程中，应保持操作环境的清洁，避免灰尘、杂质等影响熔接质量。
3. 光纤剥皮、切割时，应保持切割面平整，避免损坏光纤。
4. 熔接过程中，注意熔接机温度设置，避免过热或温度过低。
5. 熔接完成后，检查熔接接头外观，确保熔接质量。
6. 测试过程中，严格按照测试仪操作规程进行，确保测试数据的准确性。
五、质量控制措施1. 对熔接设备、工具及材料进行定期检查、维护，确保其正常使用。
2. 对操作人员进行定期培训，提高操作技能。
3. 对熔接后的光纤进行抽样检查，确保熔接质量。
4. 对熔接数据进行统计分析，发现问题及时整改。
5. 建立熔接质量追溯体系，确保光纤熔接质量。
六、总结本规程旨在规范室外光纤熔接操作，提高网络传输效率。
操作人员应严格遵守规程，确保熔接质量，为用户提供稳定、高效的网络服务。
光纤熔接机的使用方法
光纤熔接机的使用方法一、设备准备1.准备光纤熔接机：包括主机、熔接架、电源线、熔接架座、光纤切割器、荧光屏、电刀等。
2.准备光纤：光纤需要事先根据实际需求准备好，注意保持光纤的干净和完整。
二、操作步骤1.连接电源：将光纤熔接机的电源线插入电源插座，并确保电源正常供电。
开机后等待设备进入工作状态。
2.准备熔接架：将熔接架安装到熔接架座上，确保熔接架平稳牢固。
3.打开荧光屏：按下光纤熔接机的开关，将荧光屏打开并调整到合适的亮度和对比度。
4.光纤切割：将待熔接的光纤放到光纤切割器中，调整切割长度，并将光纤切割器锁定。
5.清理光纤：使用棉片或温和的去污剂清洁光纤端面，确保光纤端面无污垢和划痕。
6.定位光纤：将两根要熔接的光纤分别放置在熔接架上的相应位置，并调整好对准度，使得两根光纤的端面平行且对齐。
7.启动熔接：按下熔接机上的启动按钮，使熔接电弧加热光纤端面，直到两根光纤熔化并连接在一起。
8.冷却并切断：熔接完成后，等待一段时间使熔接处冷却，然后使用电刀切断剩余部分，同时保持光纤端面的完整和平整。
三、注意事项1.在使用光纤熔接机之前，需要仔细阅读设备的操作手册，了解设备的特点和操作要点。
2.光纤熔接机属于高精密设备，因此在操作时需要注意避免碰撞和振动，以免影响熔接质量。
3.在进行光纤熔接之前，需要保持工作环境的整洁和干燥，避免灰尘和湿气对光纤熔接的影响。
4.在使用电刀切断光纤时，需要小心操作，确保切口平整，同时避免对手部或其他物体造成伤害。
5.完成一次光纤熔接后，需要对设备进行清理和维护，以保证设备的正常工作和延长设备的寿命。
总结：光纤熔接机的使用方法包括设备准备、操作步骤和注意事项。
在使用过程中，需要仔细操作，保持设备干净和整洁，同时注意安全和防护。
通过正确的使用方法，可以有效保证光纤熔接的质量和可靠性。
熔接光纤的操作步骤
熔接光纤的操作步骤
熔接光纤是一种将两根光纤熔接在一起的技术。
这项技术是在光纤通信领域中非常重要的一项技术，其主要作用是将两根不同的光纤连接在一起形成一个完整的光学通信线路。
下面是熔接光纤的操作步骤。
首先要准备好熔接机及相关工具，如熔接机、光纤剥线钳、清洁纸等。
接下来按照以下操作步骤进行：
1. 将两根待熔接的光纤剥去被覆层，暴露出裸露的光纤。
2. 使用清洁纸擦拭光纤的裸露部分，清除可能存在的污垢。
3. 将两根光纤对准熔接机上的对准仪，并按照提示进行对准。
4. 调整熔接机的熔接参数，如温度、时间等。
5. 将两根光纤放到熔接机上，按下熔接键，开始熔接。
6. 在熔接的过程中注意观察熔接区域的状态，确保熔接质量良好。
7. 熔接完成后，使用光功率计测量光纤的损耗情况，确保熔接质量符合要求。
8. 如发现熔接不成功，需要重新开始熔接的过程。
总之，熔接光纤的步骤应该是仔细严谨的，确保两根光纤熔接质量良好，从而保证整个光学通信系统的正常运行。
光纤熔接技术的操作步骤与技巧
光纤熔接技术的操作与技巧光纤熔接主要分为四个步骤：剥、切、熔、护。
所谓的剥：是指将光缆中的光纤芯剥离出来，这其中包括了最外层的塑料层，中间的钢丝，内层中的塑料层及光纤表面的颜色油漆层。
所谓的切：是指将剥好准备熔接的光纤的端面用“切割机”切齐。
所谓的熔：是指将两根光纤在“熔接机”中熔接到一起。
所谓的护：是指将已经熔接好的光纤接头部份用“热缩管”保护起来。
下面将详细介绍各个步骤地操作。
一、端面的制备。
光纤端面的制备包括剥覆、清洁和切割这几个环节。
合格的光纤端面是熔接的必要条件，端面质量直接影响到熔接质量。
1.1 光纤涂面层的剥除熟练掌握平、稳、快三字剥纤法。
“平”，即持纤要平。
左手拇指和食指捏紧光纤，使之成水平状，所露长度以5cm为它，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑。
“稳”，即剥纤钳要握得稳。
“快”，即剥纤要快，剥纤钳应与光纤垂直，上方向内倾斜一定角度，然后用钳口轻轻卡住光纤，右手随之用力，顺光纤轴向平推出去，整个过程要自然流畅，一气呵成。
1.2 裸纤的清洁观察光纤剥除部分的涂覆层是否全部剥除，若有残留应重剥。
如有极少量不易剥除的涂覆层，可用棉球沾适量酒精，边浸渍，边逐步擦除。
一块棉花使用2～3次后要及时更换，每次要使用棉花的不同部位和层面，这样既可提高棉花利用率，又防止了探纤的两次污染。
1.3 裸纤的切割切割是光纤端面制备中最为关键的部分，精密、优良的切刀是基础，严格、科学的操作规范是保证。
（1）切刀的选择切刀有手动和电动两种。
前者操作简单，性能可靠，随操作者水平的提高，切割效率和质量可大幅度提高，且要求裸纤较短，但该切刀对环境温差要求较高。
后者切割质量较高，适宜在野外寒冷条件下作业，但操作较复杂，工作速度恒定，要求裸纤较长。
熟练的操作者在常温下进行快速光缆接续或抢险，采用手动切刀为宜；反之，初学者或在野外较寒冷条件下作业时，直用电动切刀。
（2）操作规范操作人员应经过专门训练掌握动作要领和操作规范。
光缆成端熔接操作步骤(图文)
光缆成端熔接操作步骤（图文）步骤1：剥光纤加固钢丝（约剥1米长）▲剥光纤加固钢丝示意图一▲剥光纤加固钢丝示意图二▲剥光纤加固钢丝示意图三▲剥光纤加固钢丝示意图四步骤2：剥光纤金属保护层（用美工刀轻刻）▲剥光纤金属保护层示意图步骤3：轻拆光纤让金属保护层断裂（弯曲角度不能大于45度）▲轻拆光纤使金属保护层断裂示意图步骤4：用美工刀在四周轻刻，不要太用力以免损伤光纤▲美工刀轻刻光纤塑料保护管示意图步骤5：轻拆光纤让塑料保护管断裂（注弯曲角度不能大于45度）▲轻拆光纤使塑料保护管断裂示意图一▲轻拆光纤使塑料保护管断裂示意图二步骤6：用纱布或棉花沾酒精▲轻拆光纤使塑料保护管断裂示意图步骤7：用酒精清洁每一小根光纤▲用酒精清洁光纤示意图步骤8：套光纤热缩套管▲套光纤热缩套管示意图▲光纤热缩套管步骤9：剥光纤绝缘层▲剥光纤绝缘层示意图步骤10：用沾酒精纱布将光纤擦试干净▲用酒精清洁裸纤示意图步骤11：用光纤切割刀斩切光纤（斩切长度要适中）▲光纤切割示意图步骤12：将切好的光纤放到光纤熔接机的一侧▲放置光纤到熔接机示意图步骤13：在熔接机上固定好光纤▲在熔接机上固定光纤示意图步骤14：光纤跳线的加工，当中剪断分开（两头圆口）▲光纤跳线步骤15：剪开光纤跳线石棉保护层（要用石英剪刀）▲剪开光纤跳线石棉保护层示意图步骤16：剥好的跳线内绝缘层与外保护层之间长度至少20cm▲剥好的跳线内绝缘层与外保护层步骤17：用沾酒精纱布将光纤擦试干净▲用沾酒精纱布清洁光纤跳线示意图步骤18：用光纤切割刀斩切光纤跳线（斩切长度要适中）▲用切割刀切割光纤跳线示意图步骤19：将斩好的光纤跳线放到光纤熔接机的另一侧（注：两光纤尽量对齐）▲切好的光纤跳线放到光纤熔接机的另一侧示意图步骤20：固定光纤跳线▲固定光纤跳线示意图步骤21：按“SET”键开始熔接光纤▲熔接光纤示意图步骤22：光纤熔接机X、Y轴自动调节▲光纤熔接机X、Y轴自动调节示意图步骤23：熔接结束，观察损耗值，若熔接不成功会告知原因▲熔接结束并观察熔接器显示屏示意图步骤24：用光纤热缩套管完全套住剥掉绝缘线层部份（剥光纤时要控制好长度）▲光纤热缩套管完全套住剥掉绝缘线层的光纤示意图步骤25：将套好热缩套管的光纤放到加热器中▲套好热缩套管的光纤放到加热器中示意图步骤26：按“HEAT”键加热▲加热光纤示意图步骤27：取出已加热好的光纤▲取出加热好的光纤示意图步骤28：取出已加热好的光纤，将熔接好的光纤装入光纤收容箱▲熔接好的光纤装入光纤收容箱示意图步骤29：取出已加热好的光纤将光纤盘好并用封箱胶纸固定▲盘好光纤并用封箱胶纸固定示意图步骤30：取出已加热好的光纤，固定盘好的光纤并将光纤接头接入光纤耦合器▲光纤接头接入光纤耦合器示意图步骤31：取出已加热好的光纤固定光纤收容箱▲光纤固定在光纤收容箱示意图步骤32：取出已加热好的光纤跳线的另一头（方口）接SWITCH HUB 光纤模块▲光纤跳线的另一头（方口）接SWITCH HUB光纤模块示意图。
