无功补偿对电力系统电流谐波的抑制

无功补偿对电力系统电流谐波的抑制电力系统的正常运行离不开稳定的电流和电压。

然而,在电力系统中,电流谐波是一个普遍存在的问题,它会带来一系列的负面影响,
如电压畸变、谐波电流过载等。

为了解决这个问题,无功补偿技术应
运而生。

本文将探讨无功补偿对电力系统电流谐波的抑制作用,并分
析其原理和实际应用。

一、无功补偿的原理
无功补偿是通过在电力系统中引入无功功率来平衡系统的功率因数。

它的主要原理是通过并联连接电容器或者电感器来实现,可以使系统
的功率因数接近于1,并降低电流的谐波含量。

具体而言,无功补偿通过合理地调节电容器或者电感器的容量或者电感值,使其与电流谐波
相消,从而达到抑制电流谐波的目的。

二、无功补偿对电流谐波的抑制效果
1. 降低电压谐波
由于电流谐波经过电力系统的阻抗,会产生相应的电压谐波。

通过
合理地配置无功补偿设备,可以降低电压的谐波水平,从而减小电力
负荷以及电力设备所承受的电压畸变,提高供电质量。

2. 减小电流谐波
无功补偿设备并联连接在电力系统中,通过与电流谐波相消,可以
减小电流的谐波含量。

这将减少电力设备的电流负荷,降低谐波损耗,并延长设备的使用寿命。

3. 提高电力系统的稳定性
电力系统中谐波引起的问题不仅仅体现在电压和电流的畸变上,还
会对系统的稳定性产生影响。

通过无功补偿,可以有效地提高电力系
统的稳定性,减少电力设备的故障率,降低停电风险。

三、无功补偿在实际应用中的案例分析
无功补偿技术已经在实际电力系统中得到了广泛应用。

以下是其中
的一些案例分析:
1. 矿井电力系统中的应用
矿井电力系统中存在频繁的起停负荷现象,这会导致电流谐波较大。

通过引入无功补偿设备,可以有效地抑制电流谐波,提高电力设备的
运行效率,并减少谐波损耗。

2. 工业电力系统中的应用
在工业电力系统中,大量的非线性电力负荷会导致较高的电流谐波。

无功补偿设备可以根据系统的实际情况,合理地调节容量或者电感值,降低电流的谐波含量,提高电力设备的工作效率。

3. 城市电网中的应用
城市电网中存在大量的家庭和商业用户,这些用户的电力需求具有
均匀性和波动性。

通过无功补偿设备的合理配置,可以平衡电力系统
的功率因数,提高供电质量,并减少电力故障的发生。

四、结论
无功补偿技术作为解决电力系统电流谐波问题的一种有效手段,在
实际应用中取得了显著的效果。

通过降低电压和电流的谐波水平,提
高供电质量以及设备的使用寿命,并提高电力系统的稳定性。

随着科
技的不断进步,无功补偿技术将会在电力系统中发挥更加重要的作用,为人们提供更加稳定和高效的电力供应。

合集下载

关于电力系统无功补偿与谐波抑制方法的研究

关于电力系统无功补偿与谐波抑制方法的研究
中图分类 号 : M7 T 3 文 献标识 码 : B 图3a ( )并联电容器装置的简化模 型 图 3 相 量 图
』 —— : 堡一
l
I
1 . 并联电容器和谐波的相互影 响 由式 () 到 , / = 时 , 联 电容 器 4可看 当s n 并 理想的公用电网所提供的电压是单一而 固 与系 统阻抗 发生并 联谐 振 ,s / l c 远大 于 n、 n均 定的频率 以及规定 的电压幅值。实际公用 电网 谐波 电流被放大 。因 =X , n,而 = 皆 皆 振 波次 数为 : √ : 面 中存 在谐波源公 用 电网中谐波源 主要是各种电 力电子装置眙 家用电器 、 计算机等的电源部分) 即 当谐 波源 中含 有次数 为 的谐波 变压器 、 电机 、 发 电弧炉和荧光灯等。因而补偿 时 ,将 引起 谐振 。若 谐 波源 中含 有 次数 接近 x, 虽不 但 电容 严重 的缺点 是与谐 波之 间 的相互影 响, 包 √ c 的谐 波 , 谐振 , 也会 导致该 次谐 括: 波被放大。 1 谐波对并联电容器的直接影响 . 1 2 波抑制 的方法 谐 谐波电流叠加在电容器的基波电流上 , 使 谐波问题 的解决方法可分为预 防性和补救 生 电容器 电流有效值增大 , 温升增高 , 从而降低 电 性两种 。预 防 l的解 决方法是指避免 谐波及其 容器的使用寿命, 使电容器损坏。 而谐波电压叠 后果 出现 的措施 ,而补救 陛的解决方法则是指 加在电容器基波电压上,使电容器电压有效值 克服既存谐波 问题所采用的技术。 及 电压峰值大大增加 ,使 电容器运行 中发 生的 是确保谐 波标 各 局部放电不能熄灭。这往往是使电容器损坏的 准得 以全 面有效执行 的技术基础 , 国都 在致 个 主要原 因。 力 于这 方面的研究 ,积极探索各种抑制谐 波的 1 . 2并联 电容器对谐波的放大 技术 和手段 。其 中包括: 在没有 电容设备且不考虑输 电线路 的电容 () 1限制谐波源谐波 电流的注 人 ; 量 时 , 系统 的谐波阻抗 可 由 式近似表示 : 电力 下 () 2提高各种供用电设备的抗谐波能力。 = + = "iX 4 n, - () 1 1 3串联 电抗器的谐波滤波器 式中 一 系统的 n 次谐波 电阻 通 常给并联 电容器 串接一 定电抗器 ,改变 - m次谐波 电抗 , =, 并联 电容器 与系统 阻抗 的谐振 , 以避免谐振 。 工频短路电抗 无 源滤 波器 安装 在 电力 电子设 备 的交 流 、、 设并联电容器基波电抗为 ,次谐波 电抗 侧 ,由 LR C元件构成凿振回路 ,与谐波源并 n

无功补偿及谐波抑制装置的设计

无功补偿及谐波抑制装置的设计

无功补偿及谐波抑制装置的设计无功补偿及谐波抑制装置的设计无功补偿及谐波抑制装置是一种能够有效改善电力系统质量的装置。

它可以对电力系统中的无功功率进行补偿,降低电力系统中的谐波含量,提高电力系统的功率因数和电能利用率。

本文将介绍无功补偿及谐波抑制装置的设计原理和实现方法。

一、无功补偿及谐波抑制装置的设计原理无功补偿及谐波抑制装置的设计原理是基于电力系统中存在的无功功率和谐波问题。

在电力系统中,由于电感和电容的存在,会产生一定的无功功率。

这些无功功率会导致电力系统的功率因数下降,影响电力系统的稳定性和电能利用率。

同时,电力系统中的谐波也会影响电力系统的稳定性和电能利用率。

因此,无功补偿及谐波抑制装置的设计原理就是通过对电力系统中的无功功率和谐波进行补偿和抑制,提高电力系统的功率因数和电能利用率,保证电力系统的稳定性。

二、无功补偿及谐波抑制装置的实现方法无功补偿及谐波抑制装置的实现方法主要包括三个方面:无功补偿、谐波抑制和控制系统。

1. 无功补偿无功补偿是指通过在电力系统中加入无功补偿装置,对电力系统中的无功功率进行补偿,提高电力系统的功率因数。

无功补偿装置主要包括静态无功补偿装置和动态无功补偿装置。

静态无功补偿装置主要包括电容器和电感器,通过对电力系统中的电容和电感进行补偿,提高电力系统的功率因数。

动态无功补偿装置主要包括STATCOM和SVC,通过对电力系统中的电压进行调节,实现对电力系统中的无功功率进行补偿。

2. 谐波抑制谐波抑制是指通过在电力系统中加入谐波抑制装置,对电力系统中的谐波进行抑制,降低电力系统中的谐波含量。

谐波抑制装置主要包括谐波滤波器和谐波抑制变压器。

谐波滤波器通过对电力系统中的谐波进行滤波,降低电力系统中的谐波含量。

谐波抑制变压器通过对电力系统中的谐波进行抑制,降低电力系统中的谐波含量。

3. 控制系统控制系统是指通过对无功补偿及谐波抑制装置进行控制,实现对电力系统中的无功功率和谐波进行补偿和抑制。

动态谐波抑制及无功补偿综合节能技术

动态谐波抑制及无功补偿综合节能技术
3.工 艺 流程
使 用高速 32位 DSP作为 主 控 制元 件 ,以新 型 大 功率 电力 电子开 关 器 件 IGBT作 为 VSI 逆 变主 电路 ,采用 改进 型 FBD 电流 检 测法 、无 差拍 控 制 法 等先 进算 法 , 以及 安 全 、可靠 的 IGBT驱动 与保 护模块 ,实现 高速 、连续 的补 偿 负 载 所 需 的无 功 、谐 波 、三 相 不平 衡 电流 , 优 化输入 电 网电能 的质量 。
S
● ●
图 1 动 态谐 波抑 制及 无功补 偿系统工作原理 图
四 主要技 术指标 : 在额定 范 围内功率 因数 (补 偿 后 ) 可达 0.96以上 ,在 额定 范 围 内总42X
201 1.· .O1 1
五 技术 应用 情况 : 该技术 2009年已通过湖南省科委、湖南省经委 、湖南机械行业管理办公室组织的鉴定 。 经电力工业 、电力制备及仪表质量检测 中心检测 ,符合 国家标准要求 ,达到国内领先水平 。 该技 术 已在 湖南 、广 西等省 应用 。 六 典型 用户及 投 资效益 : 典 型用户 :广 西省钦 州市 巨龙港 务有 限公 司 、广西 省钦 州市 金联达 选 矿厂 、广 西省钦 州 市 中南矿业 有 限公 司 、广西 柳州 五菱柳 机 动力公 司 、吉 林通 化供 电公 司 、湖南 省长 沙市威 重 化 机有 限公 司 1.建设规 模 :3000KVA变压 器安装 4台动 态谐 波抑制 及无 功补偿 设备 。 主要 改造 内容 :针对 中频 炉导致 的无 功和谐 波问题 ,采 用动 态谐波 抑制 及无功 补偿设 备 来抑制谐波并提高功率因数 。节能技改投资额 160万元 ,建设期 1个月 ,年节能 255tee,年 节 能经 济效益 29万元 ,投 资 回收期 6年 。 2.建设 规模 :630KVA变压 器 ,安装 1台动 态谐 波抑 制及 无功补偿 设 备 。 主要 改造 内容 :针对 港 口吊装设备 导致 的动 态 冲击 无功 功率 ,采用 动态谐 波抑 制及无 功 补偿 设备 来提 高功率 因数 。节 能技改 造投 资额 43万元 ,建设 期 2个月 ,年 节 能 68tee,年 节 能经 济效 益 2O万元 ,投资 回收期 2.5年 。 七 推广 前景 和节 能潜力 : 动态 谐波 抑制 及无功 补偿是 一种 代表 未来发 展趋 势 的电能质 量综合 治理 设备 ,在 电力系 统 、工业 企业 、市政 设施 中均可 应用 ,应用 领域 广 阔。动态 谐波 抑制及 无功 补偿设 备 的大规 模应 用 能够在 很大 程度上 解决配 网的无 功 、谐波 、三 相不平 衡等 问题 ,更 好避免无 功功率 造 成 的配 网线损 ,提 高用 电效率 ,节约 电 能 ,降低 电力公 司的 营销成本 ,提 高利润水 平 。预计 该技 术 到 2015年时能 推广到 15% ,形 成能 能力 5万 tce/a。

谐波抑制和无功功率补偿_第五章

谐波抑制和无功功率补偿_第五章

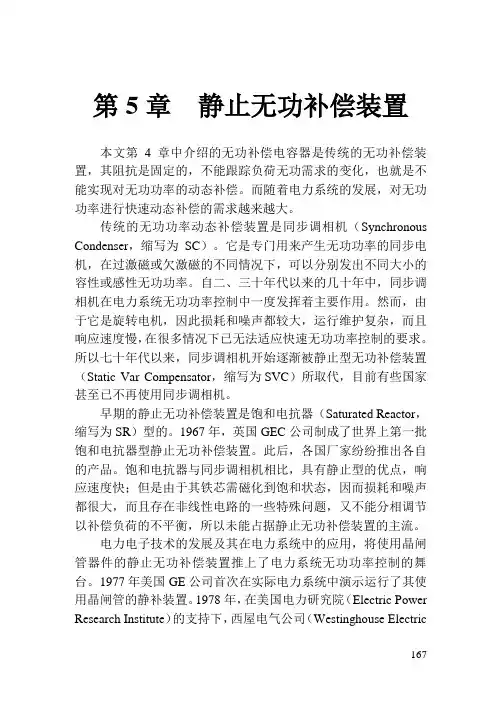

第5章静止无功补偿装置本文第4章中介绍的无功补偿电容器是传统的无功补偿装置,其阻抗是固定的,不能跟踪负荷无功需求的变化,也就是不能实现对无功功率的动态补偿。
