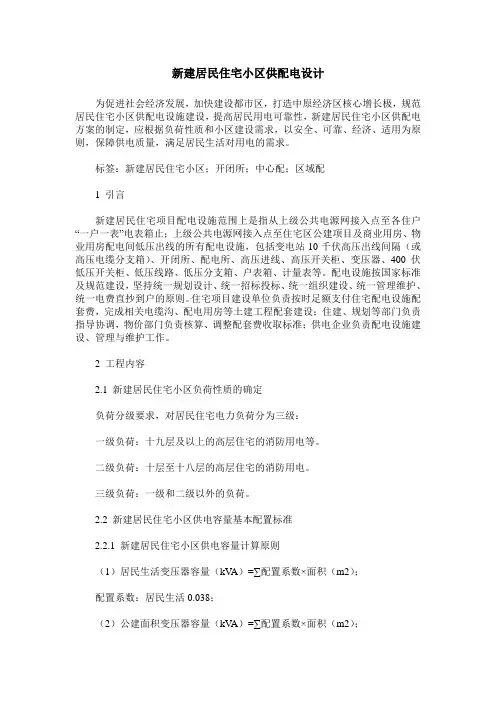

新建居民住宅小区供配电设计
新建居民住宅小区供配电设计为促进社会经济发展，加快建设都市区，打造中原经济区核心增长极，规范居民住宅小区供配电设施建设，提高居民用电可靠性，新建居民住宅小区供配电方案的制定，应根据负荷性质和小区建设需求，以安全、可靠、经济、适用为原则，保障供电质量，满足居民生活对用电的需求。
标签：新建居民住宅小区；开闭所；中心配；区域配1 引言新建居民住宅项目配电设施范围上是指从上级公共电源网接入点至各住户“一户一表”电表箱止；上级公共电源网接入点至住宅区公建项目及商业用房、物业用房配电间低压出线的所有配电设施，包括变电站10千伏高压出线间隔（或高压电缆分支箱）、开闭所、配电所、高压进线、高压开关柜、变压器、400伏低压开关柜、低压线路、低压分支箱、户表箱、计量表等。
配电设施按国家标准及规范建设，坚持统一规划设计、统一招标投标、统一组织建设、统一管理维护、统一电费直抄到户的原则。
住宅项目建设单位负责按时足额支付住宅配电设施配套费，完成相关电缆沟、配电用房等土建工程配套建设；住建、规划等部门负责指导协调，物价部门负责核算、调整配套费收取标准；供电企业负责配电设施建设、管理与维护工作。
2 工程内容2.1 新建居民住宅小区负荷性质的确定负荷分级要求，对居民住宅电力负荷分为三级：一级负荷：十九层及以上的高层住宅的消防用电等。
二级负荷：十层至十八层的高层住宅的消防用电。
三级负荷：一级和二级以外的负荷。
2.2 新建居民住宅小区供电容量基本配置标准2.2.1 新建居民住宅小区供电容量计算原则（1）居民生活变压器容量（kV A）=∑配置系数×面积（m2）；配置系数：居民生活0.038；（2）公建面积变压器容量（kV A）=∑配置系数×面积（m2）；配置系数：商业、写字楼、门面房、酒店、商场、会馆等：0.127；办公、学校、物业等：0.075；地下室、消防等：0.012。
（3）配置系数是综合考虑了同时率、功率因数、设备负载率等因素影响后，得出的数值。
建筑电气设计手册
在住宅小区电气设计中，需要考虑电力系统的布局、配电设备的设置、线路的规 划以及设备的选型等方面。同时，还需要根据小区的实际情况，对设备进行合理 的布局和规划，确保电力系统的安全、稳定和可靠运行。
商业广场电气设计实例
总结词
商业广场是一个集购物、餐饮、娱乐等多种功能于一体的综合性商业建筑，其电气设计需要充分考虑各种功能需 求，确保电力系统的稳定和可靠运行。
03
02
根据公司实际情况和项目需求，制定的内部 电气设计标准和规范。
04
项目电气设计规范
根据具体项目的需求和特点，制定的电气 设计规范和要求。
05
06
通常更加灵活和针对性强，以确保项目顺 利进行并满足客户需求。
06
建筑电气设计实例分析
住宅小区电气设计实例
总结词
住宅小区电气设计是建筑电气设计中的重要组成部分，需要充分考虑安全、舒适 和节能等方面的要求。
选择用电设备
根据建筑物的功能和使用需求 ，选择合适的用电设备，并确 定其型号和数量。
确定用电需求
根据建筑物的功能和使用需求 ，确定所需的用电设备和用电 量。
设计线路
根据用电设备和配电系统的布 局，设计合理的线路，确保电 力供应的稳定和安全。
校验电气系统
在校验阶段，应对电气系统进 行全面的检查和测试，确保其 安全性和可靠性。
消防电源及配电
确保消防设备在火灾时能够正常工作，不受其他电源故障 的影响，如采用独立的消防电源供电，或在正常电源故障 时自动切换到备用电源。
应急照明和疏散指示
在火灾时提供照明和疏散指示，引导人员安全撤离火灾现 场。
04
建筑电气节能设计
节能技术的选择
优选高效节能技术
民用建筑电气设计规范(JGJ T16-92)
民用建筑电气设计规范(JGJ T16-92)中华人民共和国行业标中华人民共和国行业标准民用建筑电气设计规范ＪＧＪ/Ｔ１６—９２中华人民共和国行业标准民用建筑电气设计规范ＪＧＪ/Ｔ１６—９２主编单位：中国建筑东北设计研究院批准部门：中华人民共和国建设部施行日期：１９９３年８月１日关于发布行业标准《民用建筑电气设计规范》的通知建标［１９９３］１３９号根据建设部城科字第２７６号文的要求，中国建筑东北设计研究院主编的《民用建筑电气设计规范》，业经审查，现批准为推荐性行业标准，编号ＪＧＪ/Ｔ１６—９２，自１９９３年８月１日起施行。
原部标《建筑电气设计技术规程》）同时废止。
本标准建设部建筑设计标准技术归口单位中国建筑技术发展研究中心负责归口管理，主编单位负责具体解释等工作，建设部标准定额研究所组织出版。
中华人民共和国建设部１９９３年２月２６日目次１总则２术语、符号、代号２．１术语２．２符号２．３代号３供电系统３．１负荷分级及供电要求３．２电源及高压供配电系统３．３电压选择和电能质量３．４负荷计算３．５无功补偿４配变电所４．１一般规定４．２所址选择４．３配电变压器选择４．４主结线４．５配变电所型式和布置４．６高压配电装置４．７低压配电装置４．８控制方式及操作电源４．９移相电容器装置４．１０对有关专业的要求５继电保护及电气测量５．１继电保护５．２电气测量５．３二次回路６自备电源及不间断电源６．１自备应急柴油发电机组６．２自备应急燃气轮发电机组６．３不间断电源系统７室外线路７．１一般规定７．２架空线路７．３电缆线路８低压配电８．１一般规定８．２低压配电系统８．３超低压配电８．４导体的选择８．５低压电器的选择８．６低压配电线路的保护９室内布线９．１一般规定９．２瓷线夹、鼓形绝缘子、针式绝缘子布线９．３直敷布线９．４金属管布线９．５硬质塑料管布线９．６半硬塑料管及混凝土板孔布线９．７金属线槽布线９．８塑料线槽布线９．９地面内暗装金属线槽布线９．１０电缆布线９．１１电缆桥架布线９．１２封闭式母线布线９．１３竖井内布线１０常用设备电气装置１０．１一般规定１０．２电动机１０．３传动运输系统１０．４电梯、自动扶梯和自动人行道１０．５稳压、整流设备１０．６蓄电池１０．７自动门１０．８家用电器１０．９舞台用电设备１０．１０医用放射线设备１０．１１体育馆设备１１电气照明１１．１一般规定１１．２照明质量１１．３照明方式与种类１１．４照明光源与灯具１１．５照度水平１１．６照度计算１１．７照明节能１１．８照明供电１１．９各类建筑照明设计要求１２建筑物防雷１２．１一般规定１２．２建筑物的防雷分级１２．３一级防雷建筑物的保护措施１２．４二级防雷建筑物的保护措施１２．５三级防雷建筑物的保护措施１２．６其他防雷保护措施１２．７接闪器１２．８引下线１２．９接地装置１３电力设备防雷１３．１一般规定１３．２１０ｋＶ及以下架空线路保护１３．３配变电所及与架空线连接的配电变压器和开关设备的保护１３．４旋转电机的保护１４接地及安全１４．１一般规定１４．２低压配电系统的接地型式和基本要求１４．３低压配电系统的防触电保护１４．４保护接地范围１４．５接地要求和接地电阻１４．６接地装置１４．７通用电力设备及电气设施接地１４．８特殊装置或场所的安全保护１５共用天线电视系统１５．１一般规定１５．２系统组成１５．３按收天线１５．４前端１５．５传输与分配网络１５．６线路及敷设１５．７安装要求１５．８供电、防雷与接地１６闭路应用电视１６．１一般规定１６．２闭路应用电视系统１６．３设备器件选择１６．４传输及线路１６．５供电、接地１７声、像节目制作１７．１适用范围及功能要求１７．２系统的组成及技术要求１７．３设备配置量及设备选择１７．４技术用房及设备布置１７．５线路敷设１７．６电源及接地１７．７对其他专业的要求１８呼应信号及公共显示装置１８．１一般规定１８．２呼应信号的呼叫方式及系统组成１８．３呼应信号的设备选择及线路敷设１８．４公共显示装置设置原则１８．５公共显示装置显示方案的选择１８．６公共显示装置的控制１８．７公共显示装置的设备选择及线路敷设１８．８时钟系统１９电话１９．１一般规定１９．２对市内电话局的中继方式１９．３电话站站址选择１９．４电话站设备布置１９．５会议电话、调度电话１９．６电源、接地、照明１９．７房屋建筑２０通信线路２０．１通信线路网络２０．２电缆管道线路２０．３直埋电缆线路２０．４架空电缆２０．５室外墙壁电缆２０．６沿电力电缆沟敷设的托架电缆２０．７架空线路２０．８电缆充气维护２０．９建筑物室内配线２０．１０接地保护２１有线广播２１．１有线广播的设置原则２１．２有线广播网２１．３设备的选择与设置２１．４有线广播控制室２１．５线路敷设２１．６电源与接地２２扩声与同声传译２２．１扩声系统的确定２２．２扩声系统的技术指标２２．３扩声设计与计算２２．４扩声设备的选择２２．５扩声控制室２２．６扬声器的布置与安装２２．７传声器布置与声反馈的抑制２２．８扩声网络与线路敷设２２．９同声传译２２．１０电源与接地２３仪表自控２３．１检测与控制仪表２３．２仪表的电源与气源２３．３仪表盘与仪表室２３．４仪表管线敷设２３．５空调自动控制２３．６锅炉房热工测量与自动控制２３．７冷库自动控制２３．８给水排水自动控制２３．９微型计算机的应用２４火灾报警与消防联动控制２４．１一般规定２４．２保护等级与保护范围的确定２４．３系统设计２４．４火灾事故广播２４．５火灾探测器的选择与设置２４．６消防联动控制２４．７火灾应急照明２４．８导线选择及线路敷设２４．９系统供电２４．１０消防值班室与消防控制室２４．１１消防专用通信２４．１２防盗报警２４．１３可燃气体和可燃液体蒸气报警２４．１４接地２５公用建筑计算机经营管理系统２５．１一般规定２５．２宾馆、饭店经营管理系统２５．３图档馆检索系统２５．４商业经营管理系统２５．５停车场计费管理系统２５．６银行经营管理系统２５．７铁路旅客站、航空港售票系统２５．８办公自动化系统２６建筑物自动化系统２６．１一般规定２６．２系统的服务功能与网络结构２６．３监控总表的编制２６．４ＢＡ系统硬件及其组态的规定２６．５关于ＢＡ系统软件的原则规定２６．６信号传输与数据通信２６．７电源２６．８线路敷设２６．９监控中心附录Ａ室外线路Ａ．１典型气象区适用地区Ａ．２架空线路污秽分级标准附录Ｂ常用设备电气装置Ｂ．１鼠笼型电动机降压起动方式的特点Ｂ．２交流稳压器类型特点Ｂ．３各种整流器的接线系数Ｂ．４整流器η，ｃｏｓφ参考值Ｂ．５固定型铅蓄电池容量计算附录Ｃ电气照明Ｃ．１灯具亮度限制曲线及其使用方法Ｃ．２直接型灯具的遮光角Ｃ．３应急照明的设计规定Ｃ．４光源的混光比Ｃ．５灯具的分类Ｃ．６民用建筑照明负荷需要系数Ｃ．７紫外杀菌灯数量的确定Ｃ．８体育馆照明的测量方法附录Ｄ建筑物防雷Ｄ．１全国主要城镇雷暴日数Ｄ．２建筑物年计算雷击次数的经验公式Ｄ．３建筑物易受雷击部位Ｄ．４等电位连接导线的最小截面Ｄ．５工频接地与冲击接地电阻的换算附录Ｅ接地及安全Ｅ．１低压配电系统的接地型式Ｅ．２澡盆和淋浴盆区域的划分Ｅ．３游泳池和涉水池区域的划分附录Ｆ共用天线电视系统Ｆ．１系统指标分配系数与分贝值的换算公式Ｆ．２天线接收信号场强的估算公式Ｆ．３接收天线输出端电平值的计算Ｆ．４我国广播电视频道的频率配置附录Ｇ闭路应用电视Ｇ．１５级损伤标准评定Ｇ．２照度与摄像机选择的关系Ｇ．３摄像机镜头焦距的计算公式Ｇ．４使用无自动调整灵敏度功能的摄像机时对镜头的要求附录Ｈ声、像节目制作Ｈ．１《电视中心视频系统和脉冲系统的技术要求》Ｈ．２各类节目制作系统设备配置参考指标Ｈ．３各类节目制作系统用房面积参考指标Ｈ．４对相关专业的设计要求附录Ｋ扩声与同声传译部分的有关计算公式附录Ｌ火灾报警与消防联动控制Ｌ．１Ａ和Ｒ确定探测器ａ、ｂ的极限曲线Ｌ．２房间高度及梁高对探测器设置的影响Ｌ．３按Ｑ确定一只探测器能保护的梁间区域个数附录Ｍ建筑物自动化系统Ｍ．１ＢＡ系统中央软件的功能与技术要求Ｍ．２ＢＡ系统分站软件的功能与技术要求Ｍ．３各类描述短语示例附录ｐ本规范用词说明附加说明１总则１．０．１为在民用建筑电气设计中更好地贯彻执行国家的技术经济政策，做到安全可靠、技术先进、经济合理、维护管理方便，并注意美观，制定本规范。
西安供电局新建住宅供配电设施规划设计实施细则-(弓秦锋修改版)
一、二级负荷所需容量根据开发建设单位提供的实际设备功率进行累计计算。
3.1.1快速计算住宅用电负荷、报批容量
4、建筑面积在300000㎡以上住宅区，应先做该项目电力规划设计，再行施工图设计。项目设计安装总容量≥30000kVA，采用110kV供电，由居住区开发建设单位结合城市规划提供110kV变电站的规划用地。
5、住宅区供配电方案的制定，应根据负荷性质和容量，按照安全、可靠、经济和便于管理的原则，以缩短低压供电半径，提高供电质量为目标，满足居民生活水平增长对用电的需求。
供电区域楼宇居民生活用电标准总负荷=∑（不同负荷标准户数×单位用电指标）
供电区域楼宇居民生活用电配置容量（KVA）=居民住宅标准总负荷（KW）×配置系数
技术常数=1/变压器经济负载率0.8/功率因数0.9=1.388
3.1.3快速估算报批总容量
估算项目总配置容量（kVA）=住宅用电配置容量+非住宅用电配置容量
3.2根据项目开发建设单位提供的用电需求（详细内容）进行设计，然后按照公变与专变设计总容量再审批电源：
3.2.1计算住宅用电负荷、配置容量
住宅小区内的公变变压器应按供电区域即供电楼宇总户数进行计算负荷、配置容量，配置系数其取值如表3。
9、
电能计量装置指包含各种类型计量表计(电能表)，计量用电压、电流互感器、及其二次回路、电能计量柜（箱）等。
10、
电能表计量箱（以下简称“表箱”）：能满足单（三）相电能表，开关和电气辅助元件分别装设在不同单元物理间隔的封闭箱体。
民用建筑电气设计规范-2008
民用建筑电气设计规范 2008前言根据建设部建标[2002]84号文的要求，规范编制组在广泛调查研究，认真总结实践经验，参考有关国际标准，并广泛征求意见基础上，对《民用建筑电气设计规范》JGJ/T16-92进行了修订。
随着科学技术的发展并结合民用建筑电气设计所涉及的主要技术内容和特点，修订后的本规范在技术内容上做了相应的调整。
取消了室外架空线路、电力设备防雷和声、像节目制作三章，增加了安全技术防范、综合布线、电磁兼容、电子信息设备机房和住宅（小区）电气设计五章，对其他各章所涉及的主要技术内容也进行了补充、完善和必要的修改。
本规范由建设部建筑设计标准技术归口单位中国建筑标准设计研究所归口管理，授权由主编单位负责具体解释。
本规范主编单位：中国建筑东北设计研究院（地址：沈阳市和平区光荣街65号，邮政编码：110003）本规范参编单位：中国建筑标准设计研究所中国建筑设计研究院北京市建筑设计研究院上海现代设计集团天津市建筑设计研究院中国建筑西南设计研究院中国建筑西北设计研究院中南建筑设计研究院哈尔滨工业大学广东省建筑设计研究院福建省建筑设计研究院施耐德电气（中国）投资有限公司ABB（中国）投资有限公司广东伟雄集团浙江湖州久立耐火电缆有限公司本规范主要起草人：主编：王金元副主编：洪元颐、温伯银编委：王可崇、王东林、尹秀伟、孙兰、成彦、刘迪先、李雪佩、李炳华李朝栋、汪猛、杨德才、陈汉民、陈建飚、陈众励、施沪生、张文才张汉武、胡又新、赵义堂、徐钟芳、郭晓岩、熊江、潘砚海、瞿二澜1 总则1.0.1 为在民用建筑电气设计中更好地贯彻执行国家的技术经济政策，做到安全可靠、技术先进、经济合理、维护管理方便，并注意整体美观，制订本规范。
1.0.2 本规范适用于城镇新建、改建和扩建的单体及群体民用建筑的电气设计，不适用于人防工程的电气设计。
1.0.3 民用建筑电气设计采用的技术标准和装备水平，应与工程的性质、规模、功能要求相适应。
民用建筑电气设计规范-2008
民用建筑电气设计规范 2008前言根据建设部建标[2002]84号文的要求，规范编制组在广泛调查研究，认真总结实践经验，参考有关国际标准，并广泛征求意见基础上，对《民用建筑电气设计规范》JGJ/T16-92进行了修订。
随着科学技术的发展并结合民用建筑电气设计所涉及的主要技术内容和特点，修订后的本规范在技术内容上做了相应的调整。
取消了室外架空线路、电力设备防雷和声、像节目制作三章，增加了安全技术防范、综合布线、电磁兼容、电子信息设备机房和住宅（小区）电气设计五章，对其他各章所涉及的主要技术内容也进行了补充、完善和必要的修改。
本规范由建设部建筑设计标准技术归口单位中国建筑标准设计研究所归口管理，授权由主编单位负责具体解释。
本规范主编单位：中国建筑东北设计研究院（地址：沈阳市和平区光荣街65号，邮政编码：110003）本规范参编单位：中国建筑标准设计研究所中国建筑设计研究院北京市建筑设计研究院上海现代设计集团天津市建筑设计研究院中国建筑西南设计研究院中国建筑西北设计研究院中南建筑设计研究院哈尔滨工业大学广东省建筑设计研究院福建省建筑设计研究院施耐德电气（中国）投资有限公司ABB（中国）投资有限公司广东伟雄集团浙江湖州久立耐火电缆有限公司本规范主要起草人：主编：王金元副主编：洪元颐、温伯银编委：王可崇、王东林、尹秀伟、孙兰、成彦、刘迪先、李雪佩、李炳华李朝栋、汪猛、杨德才、陈汉民、陈建飚、陈众励、施沪生、张文才张汉武、胡又新、赵义堂、徐钟芳、郭晓岩、熊江、潘砚海、瞿二澜1 总则1.0.1 为在民用建筑电气设计中更好地贯彻执行国家的技术经济政策，做到安全可靠、技术先进、经济合理、维护管理方便，并注意整体美观，制订本规范。
1.0.2 本规范适用于城镇新建、改建和扩建的单体及群体民用建筑的电气设计，不适用于人防工程的电气设计。
1.0.3 民用建筑电气设计采用的技术标准和装备水平，应与工程的性质、规模、功能要求相适应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
民用建筑供配电系统设计要点
摘要：民用建筑作为我国建筑的重要组成部分，其在人们工作、生活、学习、生产过程中充当了重要的角色，因此民用建筑供配电系统设计的安全性、可靠性、经济性、节能性意义重大。
随着民用建筑的用电质量需求日渐提高，且国家大力
推行节能减排，合理的民用建筑供配电系统设计显得愈发重要。
关键词：民用建筑；供配电系统；设计要点
引言
民用建筑供配电系统设计之目的，即采用可靠的技术手段，满足各种用电设
备在不同工况下的用电要求，保证供电的安全和可靠，同时还要考虑技术与经济
的统一。
为了保证供配电系统设计的合理性及安全运行，电气设计人员应严格执
行电气专业的国家及行业规范和设计手册，结合工程性质，选择最佳的供配电方案。
一、民用建筑供配电系统设计原则
1.安全、可靠性
民用建筑供配电系统的安全性、可靠性非常关键。
大部分民用建筑通常包含
一级或二级负荷用电，综合电网用电规划、建筑重要性等因素，实际供电部门并
不一定有条件提供两路独立的市政电源，故而除市电供电以外，一般还需设置柴
油发电机组作为备用电源。
而对于某些重要建筑和场所，中断供电将造成特别重
大人员伤亡、损失和影响时，其供电除应有双重电源供电外，还应设置应急电源。
应当注意，柴油发电机组既可充当备用电源，亦可作为应急电源，但是不可混用，更不可将非特别重要负荷接入应急电源。
对于起动柴油发电机组的必要条件是，
当柴油发电机组的启动信号线检测到市电回路失压时，高压发电机组应在60s内
自动起动并供电，低压发电机组应在30s内自动起动并供电，以确保一、二级负
荷设备的供电。
与此同时，如果建筑物突发火灾，为了尽可能保障消防设备的用
电，需要消防控制中心发出联动信号切断非消防用电负荷，从而保障消防负荷用电。
鉴于民用建筑类型繁多，建筑物面积、高度等差异较大。
设计过程中，需要
通过对不同供配电系统方案的优点和缺点进行比较分析，选择合适的供配电设计
方案（电源、接线方式、变压器连接组别、系统接地型式、配电方式等）。
对于变电所的位置选择，一是要尽可能把变电所的位置选在负荷中心附近，
以简化配电系统，增强系统的安全性和稳定性，减少线缆的使用量，从而降低线
路损耗，降低线损压降；二是要避免设置在潮湿场所或贴邻潮湿场所，以免水或
水蒸气对电气装置造成短路、腐蚀，影响供电安全性；三是要方便与市政电源接驳，设备运输安装方便，便于后期维护检修；四是要避免变电所电磁辐射对其他
设备或场所产生不利影响。
2.经济性
经济性是民用建筑供配电系统设计的重要指标，实际工程案例表明，部分电
气设计人员不仅对设计规范断章取义、生搬硬套，不结合项目实际情况灵活运用，而且对设计规范中的指标仍嫌不足，往往还要层层加码，其结果是配电设备大量
轻负荷运行，断路器、继电器、电缆等选型偏大，变压器负荷率较低。
说明了部
分电气设计人员为了追求高可靠性，往往忽视了经济性。
然而实际上，并非所有
电气设备选型参数越大越好，如变压器、电动机容量偏大会造成功率损耗增大，
功率因数降低，不仅前期投资成本增加，而且后期电能消耗也会增加，运行成本
随之上升。
因此，必须合理设计建筑供配电系统和运用先进、高效、节能的电气
设备，负荷计算时选取合适的需要系数和同时系数，使电气设备在最佳经济运行
区间工作，这对建筑节能性和经济性是至关重要的。
二、民用建筑供配电系统设计要点
1.供电负荷等级
民用建筑在工程设计方案阶段，首先应确定该工程的用电负荷等级。
用电负
荷分级应根据建筑物对供电可靠性的要求和中断供电所造成的损失和影响程度来
确定。
我国用电负荷等级主要分为一级负荷（含特别重要负荷）、二级负荷、三
级负荷，设计过程中应当根据建筑物分类和重要性来确定负荷等级；此外，因用
电负荷分为消防负荷和非消防负荷，故尚应判断该工程的消防负荷的负荷等级，
消防负荷的负荷等级应根据建筑分类和室外消防用水量来确定。
整个工程的负荷
等级应取上述两者较高等级。
当建筑物的负荷等级为一级负荷时，应设置双重电
源供电，当为特别重要负荷时还需设置应急电源。
当建筑物的负荷等级为二级负
荷时，应设置双回线路或一路6kV以上架空线供电。
当建筑物的负荷等级为三级
负荷时，可只设一路电源供电。
应当注意双重电源与双回线路的区别：双重电源
的电源为相互独立，而双回线路无此要求，通常要求来自不同变压器即可。
2.变压器及高、低压电器的选择
（1）高压配电柜
通常变压器的容量为1000kVA及以下的高压变电所多采用高压环网柜。
由于
高压环网柜采用负荷开关及熔断器组作为保护装置，一般采用手动操作、不需另
设直流操作电源，它与手车式高压柜相比，具有柜体尺寸小、占用地方少，操作
简单、经济实用等优点。
当变压器容量大于1000kVA时，为保证供配电系统的安
全可靠性，高压柜选用中置式手车柜，手车柜内配套真空断路器，其操作机构一
般为直流操作，需另外设置直流屏。
实际工程显示，不同地区供电部门对于高压
柜的选型有不同要求，故设计前应与当地供电部门沟通。
（2）变压器
变压器选型主要包括以下几个方面：1）在民用建筑中，单相用电设备、非
线性设备较多，配电变压器宜选用Dynll结线组别的节能型变压器，用以抑制谐
波电流、提高单相接地故障灵敏性。
变压器短路阻抗选择应符合如下要求：容量
在630kVA以下，Uk=4%；容量在630kVA及以上：油变，Uk=4.5%；干变，Uk=6%；2）设置在民用建筑内的变压器，按建筑防火要求，应选用干式、气体绝缘或非
可燃性液体绝缘变压器。
同时变压器可设置强迫风冷措施，以满足短时过载运行
要求；3）变压器容量及台数的选择应满足供电可靠，管理维护简单、运行经济
的要求。
变压器容量的选择尚需满足当地供电部门的要求。
3.高压和低压供电的设计要点
（1）如果民用建筑用电容量较大，可采用高压供电方式，从高压配电室到
变压器，通常采用放射式配电，并在变压器的高压处设置独立的开关，确保检修
人员在进行设备检修过程中的安全性。
如果民用建筑用电容量较小，可采用低压
供电方式，但应确保供电的稳定性和供电电压降满足设备的正常运行要求。
（2）如果民用建筑存在一级负荷和消防负荷，在供配电系统设计过程中，
应从变电所采用两路电源在末端自动切换供电，确保用电设备的供电可靠性和安
全性，降低停电风险。
4.配电系统节能设计要点
（1）照明节能设计
照明在用电负荷中占据了很大的比例，因此照明节能设计显得尤为重要。
照
明节能设计通常可采用高效节能灯具如LED灯，减少镇流器的使用，非必要不使
用白炽灯，在满足国家照度标准值要求的同时尽量降低功率密度值。
在控制方面，可采用人体红外感应灯具和分区分组控制方式，必要时可采用智能照明。
同时照
明系统可以依据建筑中的自然光、温度、湿度情况制定出最佳的节能照明方案，
实现节能目标。
（2）电动机节能设计
电动机作为机械化生产的核心设备，在我国占有非重要的地位。
我国电动机
数量巨大，其每年消耗的电能巨大，其节能潜力巨大。
电动机节能设计一是应当
选择高效节能型电动机、选择合适的电压等级、选择合适的额定功率以确保电动
机的效率。
二是在满足机械性能的要求上选取合适的启动方式和调速方式，实现
系统的节能运行。
（3）线路节能设计
根据电力部门统计，我国输电线路损耗占发电总量的约7%，可见有大量的电
能消耗在线路上，因此降低线损在节能设计中至关重要。
降低线损一是应当降低
线路的距离，设计时尽量使变电所靠近负荷中心。
二是应选择电阻率低的导体，
降低导体电阻。
三是应按适当增大电缆截面积和按经济电流密度选择导体。
结语
综上所述，民用建筑的供配电系统设计安全、可靠、经济对保障人民的正常
生活、节约电能具有重要的作用。
设计人员除了要具备专业的供配电设计知识外，还要具有强烈的责任意识。
我国用电安全事故时有发生，电能损耗巨大，无论是
从安全还是节能的方面，我国电力系统设计行业仍有巨大的进步空间。
此外目前
我国整体的供配电系统设计较为突出的问题是系统设计复杂、设计过于保守，往
往造成不必要的投资和浪费，还有很多可以改进的地方。
参考文献：
[1]王智成.建筑强电系统安装过程中应注意的问题[C].商品与质
量.2009.241―242
[2]金建中.高层建筑电气设计中低压供配电系统安全性分析探讨[J].中外建筑,2008(2)。
