汽车转向系统结构
机械转向系统的基本组成
机械转向系统的基本组成机械转向系统是汽车的重要组成部分，它能够改变车辆的行驶方向。
它的基本组成包括转向机、转向节、传动机构和转向轮等部件。
一、转向机转向机是机械转向系统的核心部件，它是一个机械构造，由齿轮、齿条、活塞等部件组成。
转向机的作用是将驾驶员的转向动作转化为方向盘的转动，进而控制转向节实现车辆的转向。
转向机的种类有很多，常见的有齿条式转向机和齿轮式转向机等。
齿条式转向机是一种最为常见的转向机，它的结构简单，操作方便。
它由齿条和齿轮组成，齿条与方向盘相连，齿轮与前轮相连，驾驶员转动方向盘时，齿条会推动齿轮旋转，进而带动前轮转向。
齿轮式转向机则是一种更为复杂的转向机，它由齿轮、活塞、弹簧等部件组成。
它的转向机构更加精密，操作更为平稳，但是也更加复杂和昂贵。
二、转向节转向节是将转向机传递的动力转化为车轮的转动力的部件。
它是连接转向机和车轮的一个重要部件，由转向杆和球头组成。
当转向机转动时，转向杆也会随着转动，最终由球头传递到车轮，使车轮实现转向。
三、传动机构传动机构是机械转向系统的重要组成部分，它通过传递转向机的动力，使车轮转向。
传动机构包括转向柱、传动轴、传动齿轮等部件。
转向柱是连接方向盘和转向机的部件，它将驾驶员的转向动作传递到转向机，进而实现车辆的转向。
传动轴则是连接转向机和车轮的部件，它通过传递转向机的动力，使车轮转向。
传动齿轮则是传动机构中的重要部件，它通过传递动力，使车轮转向。
传动齿轮有不同的齿轮比，可以根据车辆的需求进行选择。
四、转向轮转向轮是机械转向系统中最为常见的部件，它通过旋转来改变车辆的行驶方向。
转向轮的种类有很多，常见的有方向盘、方向球等。
方向盘是车辆上最为常见的转向轮，它直接与驾驶员的手相连，通过驾驶员的转动来改变车辆的行驶方向。
方向球则是一种较为特殊的转向轮，它通过球形的设计，可以实现对车辆的精准控制。
机械转向系统是汽车的重要组成部分，它的基本组成包括转向机、转向节、传动机构和转向轮等部件。
载重汽车转向系统结构设计
载重汽车转向系统结构设计学校：湘潭大学学院：兴湘学院专业：机械设计制造及其自动化姓名：张浩学号：2010963237指导老师：刘柏希老师摘要论文主要阐述了转向系统的设计。
汽车转向系统是汽车的重要组成部分，它直接影响汽车行驶的安全性，其质量严重影响汽车的操纵稳定性。
随着汽车工业的发展，汽车转向系统也在不断的得到改进，虽然电子转向系统已经开始使用，但是传统的机械转向系统依然起着主导作用。
转向系统由于其自身的特点被广泛运用于各类汽车之中。
本文重点设计了转向系统，并对转向系统零件强度、刚度进行了校核，同时还对转向系统计算载荷进行确定，同时对转向系统的其他主要零部件进行了结构设计，同样也对所设计的转向机构进行了分析和研究。
实现了转向系统结构简单紧凑，轴向尺寸短，且零件数目少的优点又能增加助力，从而实现了汽车转向的稳定性和灵敏性。
最后运用三维设计软件对所设计的结构进行了三维模型的建立，通过三维模型的设计与建立，更进一步的验证了所设计结构的合理性。
关键词：转向系统；转向系统；机械转向；转向；液压助力AbstractThis paple mainly tell about the design of circulation ball steering system. Redirector,an important component of the automobile,which is the key assembly decided the safety of the automobile. It seriously affected the quality of the vehicle handing and stability. Along with the development of the auto industry,automobile steering gear is continuously improved, although the electronic steering gear has began to use ,but the traditional mechanical steering gear is still p lays a leading role. Circulation ball type steering system has been widely used in various cars as of its characteristics.This paper designs the circulating ball type steering gear and steering parts strength and stiffness for the checking, but also to determine steering system computational load, at the same time to the other main parts of steering system structure design, also in the design of steering mechanism is analyzed and studied. Implements the redirector simple and compact structure, short axial dimensions, and the advantage of less parts number and can increase power, so as to realize the vehicle steering stability and sensitivity. Finally by using the 3 d design software to design 3 d model of structure, through the design and build 3 d model, further verify the rationality of the design structure.Key words: Steering gear; Steering system; Mechanical steering; Circulating ball type; The hydraulic power目录1 绪论 (1)1.1转向系统的使用背景 (1)1.2转向系统的研究意义 (1)1.3国内外研究现状 (2)1.4主要研究工作 (3)2 转向系统工作原理及其特点 (5)2.1转向系统概述 (5)2.2转向系统特点 (7)3 转向系统主要性能参数 (9)3.1转向系统的效率 (9)3.2传动比的变化特性 (11)3.3转向系统传动副的传动间隙△t (13)3.4转向系统计算载荷的确定 (13)4 转向系统的尺寸参数计算 (15)4.1主要尺寸参数的选择 (15)4.2变厚齿扇 (20)4.3转向系统零件强度计算 (25)4.4转向系统的润滑方转向和密封类型的选择 (27)5 转向传动机构设计 (28)5.1转向传动机构原理 (28)5.2转向梯形的布置 (29)5.3转向梯形机构尺寸的初步确定 (29)5.4梯形校核 (29)5.5转向传送机构的臂、杆与球销 (30)5.6转向横拉杆及其端部 (31)5.7杆件设计结果 (32)6 转向系统的其它部分 (33)6.1万向传动装置 (33)6.2传动轴与中间支承 (35)6.3动力转向机构设计 (35)6.4汽车转向系统的日常维护 (37)7 转向系统三维造型 (39)7.1 solidworks简介 (39)7.2转向系统的三维装配设计 (39)8 结论 (41)参考文献 (42)致谢 (43)毕业设计（论文）知识产权声明............................................ 错误！未定义书签。
汽车结构原理转向系详解
21.2.2 与独立悬架配用的机械转向系
1、转向操纵机构： 转向盘、安全转向柱、转向柱转换器、转
角限制器
2、转向器
4．摩擦离合器所能传递的最大转矩取决于摩擦面间的____________。
5．在设计离合器时，除需保证传递发动机最大转矩外，还应满足________、 ________、_________及_________等性能要求。
6．摩擦离合器基本上是由_________、__________、__________和_________等 四个部分构成的。
转向节臂
转向节 梯形臂
横拉杆
转向梯形
转向操纵机构:从转向盘到传动轴的一系列零部件。
转向传动机构：转向摇臂、转向主拉杆、转向节臂、 梯形臂、转向横拉杆。
转向器：起减速增扭作用的减速传动机构。
转向梯形：由左右梯形臂、转向横拉杆、前轴构成转 向梯形。其作用是保证左、右转向轮按一定规律进 行偏转。
机械式转向系的工作过程
（3）传动副的传动特点
正传动效率很高，操纵轻便，使用寿命 长。但逆效率也高，容易将路面冲击力传到 转向盘上，易出现转向盘“打手”现象。
3、转向传动机构
功用：将转向器输出的力传给转向轮，且使二转向 轮偏转角按一定的关系变化，实现汽车顺利转向。 要求：较大的刚度和强度
吸收振动、缓冲 分类：非独立悬架配用转向传动机构
21.3 助力转向系
功用：在转向阻力较大时，可以减轻驾驶员的 疲劳强度，改善转向系统的技术性能。 分类： 1、按工作介质分 液压式： 以液压为ห้องสมุดไป่ตู้力源。工作时无噪声，工 作滞后时间短，且能吸收来自不平路面的冲击， 应用广泛。 气压式： 以压缩空气为动力源。 前轴最大轴载 质量为3~7吨并采用气压制动的货车。

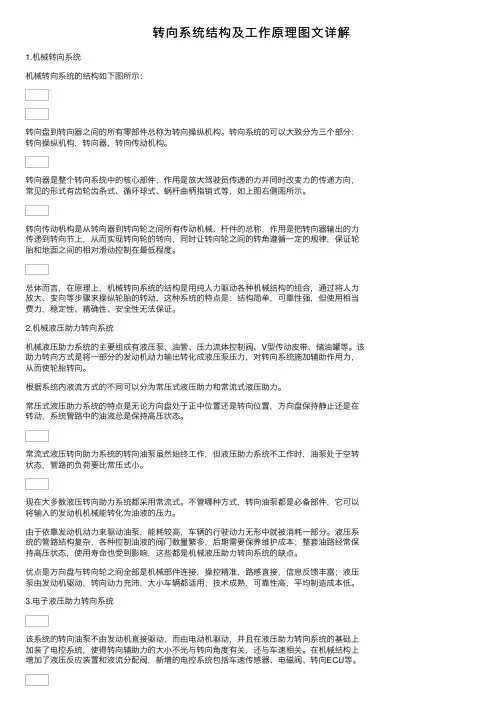

转向系统结构及工作原理图文详解
