压力表垫片的种类和使用
压力检测仪表
三、弹性式压力计
3.1分类：弹性式压力计是用弹性元件把压力转换成弹性位移的一种检测 x x x x 方法。
x
平薄膜
波纹膜
波纹管
单圈弹簧管
多圈弹簧管
膜 片受压力作用产生位移，可直接带动传动机构指示。但是膜片的 位移较小，灵敏度低，指示精度不高，一般为2.5级。膜片更多的是 和其他转换元件合起来使用，通过膜片和转换元件把压力转换成电信 号； 波纹管的位移相对较大，一般可在其顶端安装传动机构，带动指针直 接读数。其特点是灵敏高（特别是在低压区），常用于检测较低的压 力（1.0 ～ 106Pa ），但波纹管迟滞误差较大，精度一般只能达到 1.5 级； 弹簧管结构简单、使用方便、价格低廉，它使用范围广，测量范围宽， 可以测量负压、微压、低压、中压和高压，因此应用十分广泛。根据 制造的要求，仪表精度最高可达0.15级。
3.3弹性式压力表的选型
3.3.1 压力测量仪表的选型应符合下列要求: 1 压力在一40kpa~40kpa 时，宜选用膜盒压力表。 2 压力在40kpa 以上时，宜选用波纹管压力表或弹簧管压力表。 3 压力在一100kpa~Okpa 时，宜选用弹簧管真空表。 3.3.2 特殊介质的压力测量仪表的选型应符合下列要求: 1 稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘 稠液等介质，应选用膜片压力表或隔膜式压力表。 2 结晶、结疤及高粘度等介质，宜选用法兰连接形式的隔膜式压力表。 3 在机械振动较强的场合，宜选用耐震压力表或船用压力表。 4 气氨,液氨选用氨压力表; 氧气选用氧压力表; 氢气选用氢压表; 氯气选用 耐氯压力表； 乙炔选用乙炔压力表; 硫化氢选用耐硫压 力表; 碱液选用耐 碱压力表 3.3.3 测量差压时，应选用差压压力表。 3.3.4 对于测量气体设计压力大于或等于2.5mpa 和测量液体设计压力大于 或等于6mpa 的场所，应选用有卸压装置外壳的压力表。 3.3.5 用于测量脉冲压力或需要超量程保护场合的压力表，宜配有超量程 保护装置。

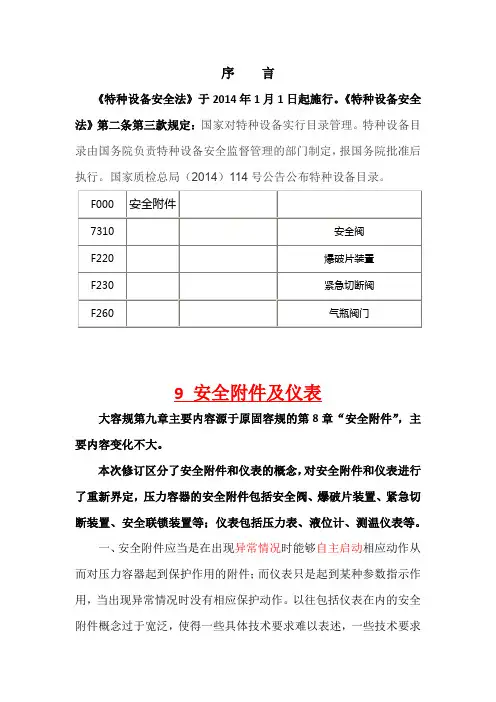

大容规第九章安全附件及第七章使用管理课件
序言《特种设备安全法》于2014年1月1日起施行。
《特种设备安全法》第二条第三款规定：国家对特种设备实行目录管理。
特种设备目录由国务院负责特种设备安全监督管理的部门制定，报国务院批准后执行。
国家质检总局（2014）114号公告公布特种设备目录。
9 安全附件及仪表大容规第九章主要内容源于原固容规的第8章“安全附件”，主要内容变化不大。
本次修订区分了安全附件和仪表的概念，对安全附件和仪表进行了重新界定，压力容器的安全附件包括安全阀、爆破片装置、紧急切断装置、安全联锁装置等；仪表包括压力表、液位计、测温仪表等。
一、安全附件应当是在出现异常情况时能够自主启动相应动作从而对压力容器起到保护作用的附件；而仪表只是起到某种参数指示作用，当出现异常情况时没有相应保护动作。
以往包括仪表在内的安全附件概念过于宽泛，使得一些具体技术要求难以表述，一些技术要求难以落实到位。
异常情况本规程7.1.8描述(1)工作压力、工作温度超过规定值，采取措施仍不能得到有效控制的；(2)受压元件发生裂缝、异常变形、泄漏、衬里层失效等危及安全的；(3)安全附件失灵、损坏等不能起到安全保护作用的；(4)垫片、紧固件损坏，难以保证安全运行的；(5)发生火灾等直接威胁到压力容器安全运行的；(6)液位异常，采取措施仍不能得到有效控制的；(7)压力容器与管道发生严重振动，危及安全运行的；(8)与压力容器相连的管道出现泄漏，危及安全运行的；(9)真空绝热压力容器外壁局部存在严重结冰、工作压力明显上升的；(10)其他异常情况的。
二、本次修订对安全附件和仪表进行了重新界定，压力容器的安全附件包括直接连接在压力容器上的安全阀、爆破片装置、易熔塞、紧急切断装置、安全联锁装置；仪表包括直接连接在压力容器上的压力、温度、液位等测量仪表。
三、本规程第9章的内容也相应作了调整，标题改为“安全附件及仪表”，内容上也分开提出技术要求。
今后，随着行业的发展，将在本规程中逐步增加安全附件和仪表的种类，并对其提出更加具体完善的技术要求。
SUPEX 产品介绍
产品介绍上海盛邦工业装备有限公司产品内容管道Tube管件Fittings 卡套管件 焊接管件 VCR管件产品内容阀门 (球阀、波纹管阀、隔膜阀)Bellows Valve（1/4″～300A）Diaphragm Valve（1/4～1″）Ball Valve （1/4″～300A）产品内容调压阀（Regulator)过滤器 (Filter) 其他产品 止回阀 (Check Valve) 安全阀 (Safety Valve) 阻火器管道常用规格对照表 Size 日标 称呼尺寸 1/8" 1/4" 3/8" 1/2" 5/8" 3/4" 1" 1.25" 1.5" 2" 2.5" 3" 4" 5" 6" 8" 10" 12" 6A 8A 10A 15A * 20A 25A 32A 40A 50A 65A 80A 100A 125A 150A 200A 250A 300A DN6 DN8 DN10 DN15 * DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 国标 ASTM A269/270 外径 3.18 6.35 9.53 12.70 15.88 19.05 25.40 * 38.10 50.80 63.50 76.20 101.60 * 152.40 * * * 壁厚 0.56 0.89 0.89 1.24 1.24 1.65 1.65 * 1.65 1.65 1.65 1.65 2.11 * 2.77 * * * 外径 * 13.80 17.30 21.70 * 27.20 34.00 42.70 48.60 60.50 76.30 89.10 114.30 139.80 165.20 216.30 267.40 318.50 * 1.65 1.65 1.65 1.65 1.65 2.10 2.10 2.10 2.80 2.80 2.80 3.40 3.40 JIS 3459 Sch5S * 1.20 1.20 1.65 * 2.10 2.80 2.80 2.80 2.80 3.00 3.00 3.00 3.40 3.40 4.00 4.00 4.50 Sch10S * 1.65 1.65 2.10管道材质不锈钢合金的化学成分及冶炼技术决定了不锈钢产品的性能304、304L 316、316L VAR VIM+VAR 公差 外径／壁厚尺寸及公差 管道直线度 管道端口角度／坡度管道管道内表面处理方式AP：Acid Pickled酸洗钝化（去油脱脂） BA：Bright Annealing 光亮退火 EP ：Electro-Polished电化学抛光EP表面，电化学抛光, Ra = 0.19 µm, 放大 500倍 氧化铬层封闭保护 耐腐蚀性能好 中立于介质 表面积缩小，降低风险 更易吹扫，清洗BA表面，光亮退火, Ra = 0.23 µm, 放大 200倍管道粗糙度平均值 RA RA: Roughness Average衡量表面质量的常用参数 Ra = 0,50 µm 不同的表面结构， 相同的Ra值 Ra = 0,50 µm 仅有Ra值是不够的， 不能完全说明问题。
压力容器基础知识 - 附件选用
三、接管
● 接管的分类
化工设备上使用接管大致可分为两类
一类是通过接管与供物料进出的工艺管道相连接，这类 接管,一般都是带法兰的短接管、直径较粗。 另一类接管是为了控制工艺操作过程，在设备上需要装 设一些接管，以便和压力表、温度计、液面计等相连接。此
类接管直径较小，可用带发兰的短接管，也可用带内、外螺
五、安全阀 1、安全阀的构造及工作原理 ● 安全阀的构造 安全阀已广泛用于各类压力容器和 设备，是利用介质本身的压力，通 过阀瓣的开启来排放额定数量的流 体，以防止设备内的压力超过允许 值的自动阀门，。 1—阀体； 3—阀杆； 5—弹簧； 7—调整螺杆； 9—阀帽. 2—阀瓣； 4—阀盖； 6—提升手柄; 8—锁紧螺母； 弹簧式安全阀
主要决定于设备的工艺条件和工作介质的
安全阀的额定泄放量必须大于等于容器的安
● 压力范围
安全阀在容器设计温度下的许可压力大于等于容器的 设计压力。
◆ 安全阀的安装与调试 ◆ 安全阀的使用与维护
六、爆破片 ◆ 爆破片装置的构造及工作原理
爆破片装置结构
◆ 爆破片的适用范围 爆破片适用在以下不宜安装安全阀的容器上 ●由于物料的化学反应或其他原因内压力在瞬间急剧上
（a）带颈视镜式液面计
（b）玻璃管式
（3）玻璃管液面计 玻璃管液面计的结构简单，可直接指示液位高度，制造方 便，适用于低压设备。它是用管法兰与设备壳体连接的，玻璃管 脆性大，安装时方法应得当。 （4）防霜液面计 防霜液面计是在玻璃板上安装了一块有机玻璃防霜翅片， 在低温下仍可透过有机玻璃板观察内部液体介面，适用于低温,但 所用材料必须满足低温设备操作的要求。 （5）磁性液面计 磁性液面计由强磁浮标与液位翻板箱等构成，能承受较高的 压力，主要零件均用不锈钢制造，耐蚀性能好，密封点少，不易 破碎，可制成任意长度。 （6）浮子液面计 浮子液面计的主要特点是不易被液体介质中的固体颗粒堵塞， 易制成防腐蚀结构，但不能承受较高压力。

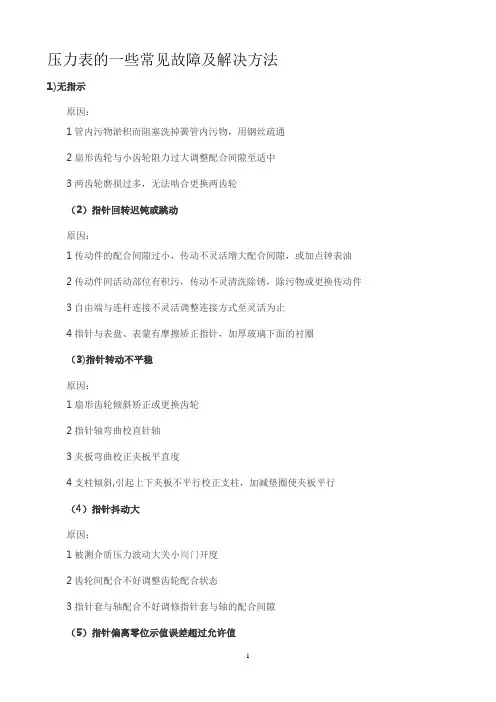

压力表的一些常见故障及解决方法
压力表的一些常见故障及解决方法1)无指示原因：1管内污物淤积而阻塞洗掉簧管内污物，用钢丝疏通2扇形齿轮与小齿轮阻力过大调整配合间隙至适中3两齿轮磨损过多，无法啮合更换两齿轮（2）指针回转迟钝或跳动原因：1传动件的配合间隙过小，传动不灵活增大配合间隙，或加点钟表油2传动件间活动部位有积污，传动不灵清洗除锈，除污物或更换传动件3自由端与连杆连接不灵活调整连接方式至灵活为止4指针与表盘、表蒙有摩擦矫正指针，加厚玻璃下面的衬圈（3)指针转动不平稳原因：1扇形齿轮倾斜矫正或更换齿轮2指针轴弯曲校直针轴3夹板弯曲校正夹板平直度4支柱倾斜,引起上下夹板不平行校正支柱，加减垫圈使夹板平行（4）指针抖动大原因：1被测介质压力波动大关小阀门开度2齿轮间配合不好调整齿轮配合状态3指针套与轴配合不好调修指针套与轴的配合间隙（5）指针偏离零位示值误差超过允许值原因:1传动机构的紧固螺钉松动拧紧固定螺钉2降压速度快,指针碰弯或松动，装紧修整更新指针，缓慢降压3弹簧管产生永久变形重装指针，必要时更换新弹簧管(6）指示偏高原因：1传动比例失调重调传动比例2正零位示值偏大使指针在零位至负零位允许范围（7）指示偏低原因:1传动比例失调重新调整传动比例2弹簧管有渗漏补焊或更换弹簧管3指针或传动机构有摩擦找出摩擦部位并加以消除4导压管线有泄漏找出管线泄漏处给与排除（8) 指针不能指示上限刻度原因:1传动比小把活节螺钉往里移2机芯固定在饥座位置不当松开螺钉将机芯向反时针方向旋转一点3弹簧管焊接位置不当重新焊接压力表常见的故障有：（1)指针不动,当压力升高后，压力表指针不动。
其原因可能是：旋塞未开;旋塞、压力表连管或存水弯管堵塞；指针与中心轴松动或指针卡住。
(2)指针抖动，造成指针抖动的原因有:游丝损坏；旋塞或存水弯管通道局部被堵塞；中心轴两端弯曲，轴两端转动不同心。
（3）指针在无压时回不到零位，造成这种现象的原因是:弹簧弯管产生永久变形失去弹性；指针与中心轴松动，或指针卡住;旋塞、压力表连管或存水弯管的通道堵塞。
管子、法兰和垫片标准
国内常用的管道标准体系国内常用的管道标准体系1石化行业应用标准体系2化工行业应用标准体系3机械行业应用标准体系4国家应用标准体系5 压力管道应用标准体系配伍国内常用的管道标准体系目前，国内的压力管道及其元件的应用标准很多,又均不完整。
以管法兰标准为例,常用的标准就有国家标准(GB)、机械行业标准(JB)、石化行业标准(SH)和化工行业标准(HG)等。
这些标准各有各自的温度-压力表、密封面尺寸和接管尺寸,相互之间互换性差,有些甚至不能配套使用。
为了能很好地应用这些标准，介绍一下目前国内常用的压力管道应用标准体系。
1石化行业应用标准体系◆管子尺寸系列标准(SH3405) 基本属于“大外径系列”SH3405等效采用了ISO4200标准，故当DN≤1100mm时,它能与ANSI B36.l/36.19标准配套使用。
SH3405直径范围和壁厚分级：序号钢管类别公称直径范围壁厚分级1 奥氏体不锈钢无缝钢管10～400 Sch5s、Sch10s、Sch20s、Sch40s、Sch80s2 碳素钢、合金钢无缝钢管10~600 Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160、XXS3 奥氏体不锈钢焊接钢管80~1000 2.0~12mm4 碳素钢、合金钢焊接钢管150~2000 4.0~18mm◆法兰标准(SH3406)：属于"美式法兰"公称压力：PN1.0、PN2.0(CL150)、PN5.0(CL300)、PN6.8(CL400)、PN10.0(CL600),PN15.0(CL900)、PN25.0(CL1500)、PN42.0(CL2500) 8个等级公称直径：DN15~DN1500mm法兰密封面：当DN≤600时，凸台面、凹凸面、全平面、榫槽面、环槽面5种DN≥650时，凸台面 1种法兰型式：当DN≤600时，平焊、对焊、承插焊、螺纹连接、松套 5种DN≥650时对焊 1种※SH3406等效采用了ANSI B16.5和API605标准,。
压力管道试压操作规程(3篇)
压力管道试压操作规程一、试压前准备工作1. 仔细检查压力管道的设计图纸、材料、连接方式等是否符合规范要求，并做好相应记录。
2. 检查试压设备、压力表、隔离器等工具和设备是否完好，确保其能够正常使用。
3. 清理试压区域，确保没有任何杂物、障碍物等对试压操作造成干扰或危险。
4. 确定试压时间和试压压力，根据管道的材质、规格和设计要求进行合理设置。
二、试压操作步骤1. 通风排水：在试压前，应先保证管道内的气体完全排净，以避免气体在试压过程中产生压力冲击。
2. 密封处理：对于管道上的连接口和法兰处，需要进行密封处理，以保证试压时不会出现泄漏现象。
3. 安装试压设备：将试压设备、压力表等设备合理安装于管道的试压点位上，并确保其紧固可靠。
4. 注水试压：打开试压设备的水源，缓慢注水至试压管道，同时观察压力表的读数。
在试压过程中，应保证水量的稳定和充分，避免出现水位过低或过高的情况。
5. 输出压力控制：根据试压要求，采取逐渐增大压力的方式进行试压，期间要控制好出站水量和试压压力，以保证压力管道的安全性。
6. 试压保压：根据设计要求，试压后必须进行保压，即保持试压压力在一段时间内不下降。
7. 试压结束：试压完成后，关闭试压设备的水源，缓慢放掉管道内的试压水，同时观察压力表的读数是否下降，确保管道的密封性和安全性。
8. 成果记录：试压完成后，应及时记录试压过程中的数据、压力曲线等信息，并进行归档保存。
三、试压安全注意事项1. 操作人员必须熟悉试压操作规程和相关安全知识，严格按照规程进行试压操作。
2. 在试压过程中，应保持通讯联系畅通，及时报告试压状况和异常情况。
3. 禁止在试压过程中进行其他作业，以免造成安全事故。
4. 根据工作环境和现场实际情况，合理采取防护措施，确保操作人员安全。
5. 对于试压设备和压力表等设备，应进行定期检查和维护，保证其正常使用和准确度。
6. 如发现试压过程中出现泄漏、异常声音等情况，应立即停止试压，排除故障后再进行试压。
热工专业技能大赛试卷
【保密★启用前】中国华电集团有限公司广东公司2018年度热工专业技能大赛试卷1.自动控制的含义是指利用仪表和设备，自动地维持生产过程在（）进行。
A.额定工况下B.规定工况下C.设备允许情况D.任何工况下1.差压变送器的投入顺序是（）。
A.先正压再负压B.先负压再正压C.正负压同时投入D.以上都不对1.氧化锆氧量计锆头的输出电势，随被测气体氧浓度的增加而（）；随氧化锆锆头的工作温度升高而（）。
A.增大，增大B.减少，增大C.减小，减小D.增大，减小1.设管道中的介质为气体，则下列取压口位置示意图（）是正确的。
[MISSING IMAGE: , ]A BC D1.汽机轴承润滑油压力低联锁保护压力开关的取样点，应在（）。
A.润滑油母管的始端B.润滑油母管的中间C.注油器出口D.润滑油母管的未端1.双绞线对（）信号抑制效果最好。
A.电磁干扰B.差模干扰C.正态干扰D.共模干扰1.一般情况下，压力表垫片可选用（）。
A.耐油橡胶石棉板垫B. 普通橡胶石棉板垫C.四氟乙烯垫D.紫铜垫圈1.控制系统抗干扰能力试验中，常用的方式是（）。
A.现场引入干扰电压法B.低频干扰法C.射频干扰法D.高频干扰法1.根据电容性耦合的原理，屏蔽信号传输线的屏蔽体必须接地，否则起不到抗静电干扰的作用。
对信号源接地、放大器不接地的系统，信号线屏蔽层应选在（）。
对信号源不接地的系统，信号线屏蔽层应选在（）。
A.信号源接地端与零信号基准线短接仪表侧接地B.放大器侧接地信号源与仪表侧均接地C.信号源与仪表侧均接地信号源接地端与零信号基准线短接D.仪表侧接地放大器侧接地1.（）不是PLC的编程语言。
A.梯形图B.功能图C.布尔逻辑图D.SAMA图1.由控制理论误差分析可知，控制系统中只要有（）作用存在，在阶跃扰动时系统的稳态误差为零，否则就一定存在稳态误差。
A.比例B.积分C.微分D. 微积分1.运行中，原先显示正常的三点给水流量信号，同时持续出现大于主汽流量过多的情况，在判断主汽流量测量信号正常的情况下，请分析最可能的原因是（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力表垫片的种类和使用
压力表垫片是一种常用于密封和连接的垫片，广泛应用于各个行业中。
本文将介绍压力表垫片的种类和使用，帮助读者了解并正确选择适合自己需求的垫片。
一、压力表垫片的种类
1. 扁平垫片：扁平垫片是最常见的一种压力表垫片，它由金属或非金属材料制成，具有平整的外形。
扁平垫片广泛用于管道、容器等连接处的密封，能够承受一定的压力和温度。
2. 波纹垫片：波纹垫片是由金属材料制成的，具有波浪形状的垫片。
波纹垫片因其波浪形状，能够在受到外力时产生一定的弹性变形，从而达到密封的效果。
波纹垫片适用于高温、高压的环境。
3. 螺纹垫片：螺纹垫片是一种特殊形状的垫片，它的外形呈螺纹状，可以与螺纹连接部件配合使用。
螺纹垫片通常由金属材料制成，具有良好的密封性能和抗压性能。
4. O型圈：O型圈是一种环形橡胶密封件，具有良好的弹性和密封性能。
O型圈广泛应用于液压系统、气动系统等领域，用于密封液体或气体。
二、压力表垫片的使用
1. 选择合适的材料：根据使用环境的要求，选择合适的垫片材料。
常见的垫片材料有金属、橡胶、塑料等，不同材料具有不同的性能和适用范围。
2. 注意垫片的尺寸：垫片的尺寸应与连接部件的尺寸相匹配，确保密封效果。
如果垫片尺寸不准确，会导致泄漏或密封不严。
3. 安装垫片时要注意力度：在安装垫片时，要注意力度的控制，过大的力度会导致垫片变形或损坏，过小的力度则无法达到密封效果。
4. 定期检查和更换：垫片在使用一段时间后会有磨损或老化的情况，需要定期检查并及时更换。
定期检查和更换垫片可以确保连接处的密封性能。
5. 注意垫片的存放和保养：垫片应存放在干燥、通风的环境中，避免受到阳光直射或潮湿的影响。
在使用前，应检查垫片是否有损坏或异物附着。
总结：压力表垫片是一种重要的密封和连接元件，不同种类的垫片适用于不同的环境和要求。
正确选择和使用垫片，能够有效地防止泄漏和松动，提高系统的可靠性和安全性。
在使用过程中，要注意材料的选择、尺寸的匹配、安装力度的控制以及定期检查和更换垫片等方面，以确保垫片的密封效果和使用寿命。
